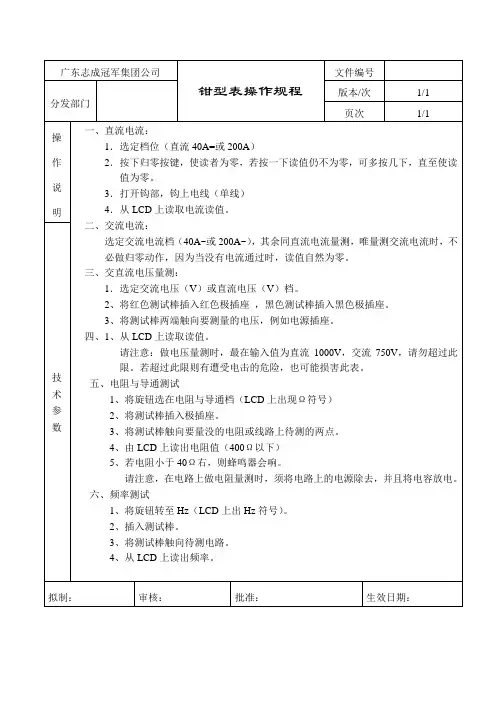

数字钳形表操作规程

广东志成冠军集团公司
钳型表操作规程文件编号
分发部门
版本/次1/1
页次1/1
操作说明一、直流电流：
1．选定档位（直流40A=或200A）
2．按下归零按键，使读者为零，若按一下读值仍不为零，可多按几下，直至使读值为零。

3．打开钩部，钩上电线（单线）
4．从LCD上读取电流读值。

二、交流电流：
选定交流电流档（40A~或200A~），其余同直流电流量测，唯量测交流电流时，不必做归零动作，因为当没有电流通过时，读值自然为零。

三、交直流电压量测：
1．选定交流电压（V）或直流电压（V）档。

2、将红色测试棒插入红色极插座，黑色测试棒插入黑色极插座。

3、将测试棒两端触向要测量的电压，例如电源插座。

四、1、从LCD上读取读值。

请注意：做电压量测时，最在输入值为直流1000V，交流750V，请勿超过此
限。

若超过此限则有遭受电击的危险，也可能损害此表。

五、电阻与导通测试
1、将旋钮选在电阻与导通档（LCD上出现Ω符号）
2、将测试棒插入极插座。

3、将测试棒触向要量没的电阻或线路上待测的两点。

4、由LCD上读出电阻值（400Ω以下）
5、若电阻小于40Ω右，则蜂鸣器会响。

请注意，在电路上做电阻量测时，须将电路上的电源除去，并且将电容放电。

六、频率测试
1、将旋钮转至Hz（LCD上出Hz符号）。

2、插入测试棒。

3、将测试棒触向待测电路。

4、从LCD上读出频率。

技
术
参
数
拟制：审核：批准：生效日期：。

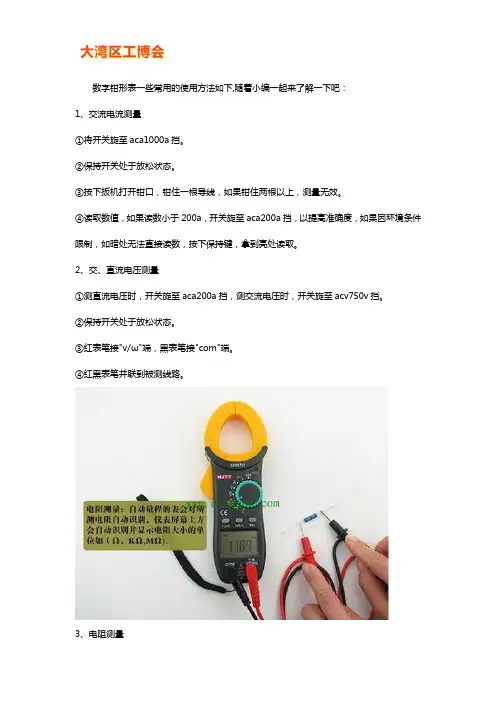

数字钳形表一些常用的使用方法如下,随着小编一起来了解一下吧：1、交流电流测量①将开关旋至aca1000a挡。

②保持开关处于放松状态。

③按下扳机打开钳口，钳住一根导线，如果钳住两根以上，测量无效。

④读取数值，如果读数小于200a，开关旋至aca200a挡，以提高准确度，如果因环境条件限制，如暗处无法直接读数，按下保持键，拿到亮处读取。

2、交、直流电压测量①测直流电压时，开关旋至aca200a挡，测交流电压时，开关旋至acv750v挡。

②保持开关处于放松状态。

③红表笔接"v/ω"端，黑表笔接"com"端。

④红黑表笔并联到被测线路。

3、电阻测量①开关旋至适当量程的电阻挡。

②保持开关处于放松状态。

③红表笔接"v/ω端，黑表竿接"com"端。

④红黑表笔分别接被测电阻邱两端，测在线电阻时，线路应断中源，与电阻所连的应放电。

4、通断测试①开关旋至200n挡。

②红黑表笔分别接"v/ω端刊com"端。

③如果红黑表笔间的电阻小于(50士25)ω时，内置蜂鸣器发声。

1-钳头2-钳头扳机3-保持开关4-旋转开关5-显示器6-绝缘测试附件接口7-公共地端8-电压电阻输入端9-手提带。

5、高阻测量①将开关旋至"externalunlt"20mω或2000mω挡。

②显示值是不稳定的，处于游离状态。

③测试附件3个插头插入钳形表的3个输入插孔。

④钳形表开关，测试附件量程开关均置于2000mω位置。

⑤测试附件输入端接被测电阻;⑥测试附件置于"on"位置，按下"push"键，指示灯发亮，这时显示器显示出被测值，如果读数小于l9mω，钳形表测试附件的量程均选择20mω挡以提高准确度。

扩展资料：特点：测量交流电流的最大方便是只要将被测的1根导线置于叉口内。

而且测量的交流电流频率范围可宽达1kHz。

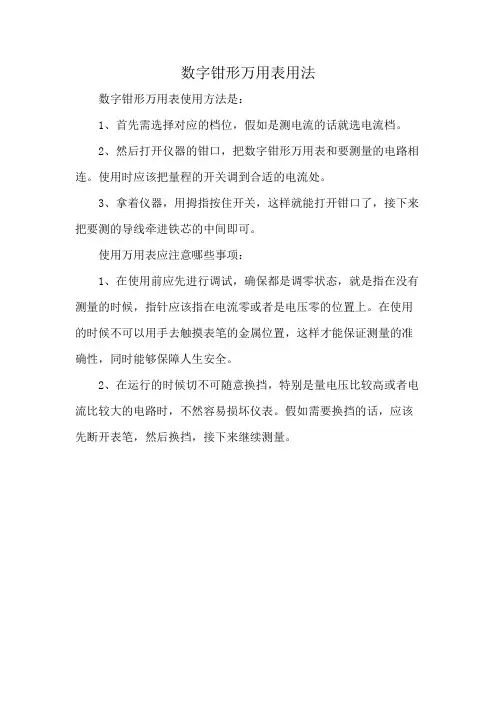

数字钳形万用表用法
数字钳形万用表使用方法是：
1、首先需选择对应的档位，假如是测电流的话就选电流档。

2、然后打开仪器的钳口，把数字钳形万用表和要测量的电路相连。

使用时应该把量程的开关调到合适的电流处。

3、拿着仪器，用拇指按住开关，这样就能打开钳口了，接下来把要测的导线牵进铁芯的中间即可。

使用万用表应注意哪些事项：
1、在使用前应先进行调试，确保都是调零状态，就是指在没有测量的时候，指针应该指在电流零或者是电压零的位置上。

在使用的时候不可以用手去触摸表笔的金属位置，这样才能保证测量的准确性，同时能够保障人生安全。

2、在运行的时候切不可随意换挡，特别是量电压比较高或者电流比较大的电路时，不然容易损坏仪表。

假如需要换挡的话，应该先断开表笔，然后换挡，接下来继续测量。

钳形表是一种用于测量交流电流的便携式仪器，它可以直接夹在电线上进行测量，而不需要断开电路。

以下是钳形表的基本使用方法：
1. 选择合适的量程：首先，你需要根据你要测量的电流大小选择合适的量程。

如果选择的量程过大，可能会导致读数不准确；如果选择的量程过小，可能会损坏钳形表。

2. 打开钳形表：将钳形表的电源开关打开，此时钳形表的显示屏上应该显示“0.0”。

3. 夹住电线：将钳形表的两个钳口分别夹住电线，确保它们紧密接触。

注意，不要将钳口夹在电线的绝缘层上，而应该直接夹在电线的导体部分。

4. 读取读数：此时，钳形表的显示屏上应该会显示出电流的大小。

如果没有显示，可能是因为你选择的量程过大或过小，或者你的操作不正确。

5. 关闭钳形表：测量完毕后，记得关闭钳形表的电源开关。

注意事项：
1. 在使用钳形表之前，一定要确保你的手是干燥的，否则可能会导致触电。

2. 不要在有雷电的情况下使用钳形表，否则可能会导致设备损坏。

3. 不要在有高压电流的电路上使用钳形表，否则可能会导致设备损坏和触电。

4. 在使用钳形表时，一定要遵守安全规定，避免发生危险。

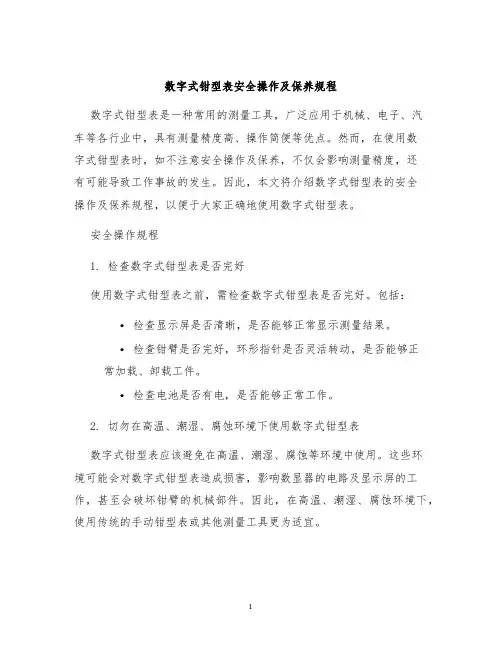

数字式钳型表安全操作及保养规程数字式钳型表是一种常用的测量工具，广泛应用于机械、电子、汽车等各行业中，具有测量精度高、操作简便等优点。

然而，在使用数字式钳型表时，如不注意安全操作及保养，不仅会影响测量精度，还有可能导致工作事故的发生。

因此，本文将介绍数字式钳型表的安全操作及保养规程，以便于大家正确地使用数字式钳型表。

安全操作规程1. 检查数字式钳型表是否完好使用数字式钳型表之前，需检查数字式钳型表是否完好。

包括：•检查显示屏是否清晰，是否能够正常显示测量结果。

•检查钳臂是否完好，环形指针是否灵活转动，是否能够正常加载、卸载工件。

•检查电池是否有电，是否能够正常工作。

2. 切勿在高温、潮湿、腐蚀环境下使用数字式钳型表数字式钳型表应该避免在高温、潮湿、腐蚀等环境中使用。

这些环境可能会对数字式钳型表造成损害，影响数显器的电路及显示屏的工作，甚至会破坏钳臂的机械部件。

因此，在高温、潮湿、腐蚀环境下，使用传统的手动钳型表或其他测量工具更为适宜。

3. 避免振动、冲击、硬撞击等操作数字式钳型表是通过电子元器件来进行测量的，使用过程中避免出现振动、冲击、硬撞击等操作，防止数字式钳型表失去校准或损坏电子元器件。

4. 切勿拆卸数字式钳型表数字式钳型表是一体式设计，使用过程中切勿拆卸。

如需检修或清洁，应该寻求专业的技术人员进行操作。

5. 数字式钳型表测量完毕后，应及时关机使用数字式钳型表测量完毕后，应该及时关闭数字式钳型表的电源开关，以便节约电能，延长电池使用寿命。

保养规程1. 数字式钳型表存放时，需放在通风、干燥的地方在不使用数字式钳型表时，建议将其存放于通风、阴凉、干燥的环境中，避免阳光直射或长时间暴露在潮湿空气中，以免影响数字式钳型表的工作性能。

2. 使用干净的抹布将数字式钳型表进行清洗在使用数字式钳型表的过程中，可能会受到灰尘、污垢等环境因素的影响，这些因素会产生划痕以及影响仪表外观。

因此，应使用干净柔软的抹布将其进行清洗。

数字钳形万用表使用方法
数字钳形万用表是一种常见的测量工具，用于测量电路中的电压、电流、电阻、电容等参数，是实验室和维修人员的必备工具。

下面介绍一下数字钳形万用表的使用方法。

一、使用正确的测试夹数字钳形万用表有多种夹头，例如剪刀夹、弯头夹、压线夹等，每种测试夹都有自己的用途，使用前需确认夹头是否适用于要测量的参数，以免造成损坏。

二、调节测试夹间距在测量前，要将测试夹的间距调整到最合适的位置，以便测量的准确性，夹紧太紧可能会损坏测量电路，而夹紧太松可能会导致测量不准确。

三、打开测试夹在使用数字钳形万用表之前，首先要打开测试夹，将其接入要测量的电路中，接线正确后，可以开始测量。

四、调节测量模式数字钳形万用表可以测量多种参数，因此在使用前需要根据要测量的参数调节测量模式，不同的模式会显示不同的测量结果，调节不当可能会导致测量不准确。

五、开始测量当测试夹接入电路、调节好测量模式后，可以开始测量，一般在测量过程中会有相应的报警声，测量完成后可以查看测量结果。

六、拆开测试夹当测量完成后，需要及时拆开测试夹，以免影响测量电路的正常工作。

以上是关于数字钳形万用表使用方法的介绍，使用数字钳形万用表时要注意以上几点，以保证测量的准确性，从而取得更好的测量结果。

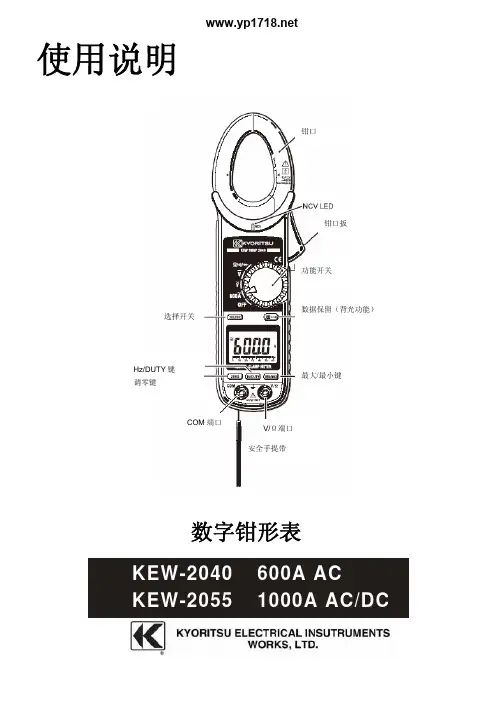

使用说明数字钳形表AC AC/DC最大/最小键V/Ω端口 安全手提带COM 端口Hz/DUTY 键 调零键选择开关数据保留（背光功能）功能开关钳口扳钳口1.特点z设计符合国际安全规格IEC 61010-1 IEC 61010-031：2002 IEC 61010-2-032 CAT. IV 600V 污染度2z双层外形塑膜设计提供了舒适的握感。

z数据保留功能z LCD背光功能便于昏暗处操作（仅KEW 2055）z REL功能显示测量的各种变化。

（电流，电压，电阻测量）z MIN / MAX功能可在测量中读取最大和最小值。

z导通/二极管检测功能z NCV（非接触电压）检测功能z 600V输入保护z自动关机功能可延长电池寿命z条形图表，6039计数2.安全警告仪器设计符合国际安全标准IEC 61010-1：测量电气设备安全规格，出厂前产品检验完全合格。

说明书里包括警告和安全规则，用户必须严格遵守以确保操作安全。

因此，在使用前，请务必要通读操作说明。

警告●使用前，通读并理解说明书中的操作指南。

●请将说明书随身携带，确保随时参阅。

●本仪表只用于测量指定设备。

●理解并遵守说明书中的安全操作说明。

必须遵守上述操作说明，如不遵守，测量时可能会导致人身伤害和仪表的毁坏。

仪表上标志，提醒用户在安全操作时，必须参阅说明书中的相关操作说明。

务必阅读说明书中标志后的操作说明。

危险：表示操作不当很可能会导致严重或致命的伤害。

警告：表示操作不当可能会导致严重或致命的伤害。

小心：表示操作不当可能会导致人身伤害或仪表的毁坏。

请参考以下仪表和说明书中的标志说明用户必须参考说明书中的相关内容含双重绝缘或加强绝缘测量相应测试种类（此标志后的种类）的电压时仪表可钳在裸导线上。

交流直流交直流危险●测量的电路电压值不可以超过AC 600V。

●不要在可燃性气体的环境里进行测量，否则可能会产生火花引起爆炸。

●钳口采用不易短路的设计，但被测设备中有裸露导线时请注意避免钳口和被测回路的短路。

数字钳形表使用方法数字钳形表是一种常用的电子测量工具，它具有测量电流、电压、电阻和频率等多种功能。

本文将介绍数字钳形表的使用方法，帮助读者更好地掌握这一工具的使用技巧。

一、仪器准备在使用数字钳形表之前，首先需要准备好所需的仪器和材料。

除了数字钳形表本身外，还需要有待测的电路或电器设备，以及相关的测试线缆和电池。

二、电流测量1. 将数字钳形表的旋钮调至电流测量档位，通常是选择直流电流（DC）或交流电流（AC）档位。

2. 打开电路或电器设备的电源，将数字钳形表的测量夹头分别夹在电路中的两个导线上，确保夹紧。

3. 在数字钳形表的显示屏上，即可看到当前电路中的电流数值。

三、电压测量1. 将数字钳形表的旋钮调至电压测量档位，同样可以选择直流电压（DC）或交流电压（AC）档位。

2. 将数字钳形表的测量钳头分别夹在电路中的两个导线上，确保夹紧。

3. 在数字钳形表的显示屏上，即可看到当前电路中的电压数值。

四、电阻测量1. 将数字钳形表的旋钮调至电阻测量档位，通常是选择欧姆（Ω）档位。

2. 将数字钳形表的测量钳头分别夹在待测电阻两端，确保夹紧。

3. 在数字钳形表的显示屏上，即可看到当前电阻的数值。

五、频率测量1. 将数字钳形表的旋钮调至频率测量档位。

2. 将数字钳形表的测量钳头分别夹在待测电路中的导线上，确保夹紧。

3. 在数字钳形表的显示屏上，即可看到当前电路中的频率数值。

六、其他功能除了上述基本功能外，数字钳形表还可能具备其他功能，如温度测量、电容测量等。

使用这些功能时，需要按照具体的说明进行操作，注意选择正确的测量档位和连接方式。

七、注意事项1. 在使用数字钳形表之前，务必仔细阅读并理解使用说明书，以确保正确操作和安全使用。

2. 在测量过程中，要保持仪器和测量钳头的干净和整洁，避免灰尘或其他杂质影响测量结果。

3. 在夹持测量钳头时，要确保夹紧，以免因接触不良导致测量不准确或安全事故发生。

4. 在测量高电压或高电流时，要格外注意安全，使用符合规定的防护措施，避免触电或其他危险。

数字钳式万用表之阳早格格创做一、概括UT250、UT206是一种本能宁静，仄安稳当的33/4位数数字钳形表（一下简称仪容）系列.整机电路安排以大规模集成电路单积分A/D变换器为核心，齐量程的过载呵护电路，特殊的中瞅安排使之成为本能劣良的博用电工仪容.仪容可用于丈量接曲流电压、接流电流、电阻、二极管、电路通断、电容、频次／占空比或者温度.二、丈量支配证明１、接流电流丈量（１）将功能量程快闭置于1000Ａ～接流电流丈量档.（２）按下板机，弛启钳头把导线夹住二根或者以上的分歧电流流背导线的丈量将得不到粗确的测去那个截止.（３）从隐现器上读与丈量截止，为正弦波灵验值（仄衡值赞同）.２、曲流电压丈量（１）将白表笔拔出“Ｖ”插孔，乌表笔拔出“COM”插孔.（２）将功能量程启闭置于曲流电压丈量档，并将表笔并联到待测电源或者背载上.（３）从隐现器上读与丈量截止.３、接流电压丈量（１）将白表笔拔出“Ｖ”插孔，乌表笔拔出“COM”插孔.（２）将功能量程启闭置于接流电压丈量档，并将表笔并联到待测电源或者背载上.（３）从隐现器上读与丈量截止，为正弦波灵验值（仄衡值赞同）.４、电阻丈量（１）将白表笔拔出“HZΩ”插孔，乌表笔拔出“COM”插孔.（2）将功能量程启闭置于“Ω”档（电阻丈量功能为默认值），并将表笔并联到被测电阻上.（3）从隐现器上读与丈量截止.5、二极管尝试（1）将白表笔拔出“HZΩ”插孔，乌表笔拔出“COM”插孔.白表笔极性为“+”.乌表笔极性为“—”.（2）将功能量程启闭置于“”丈量档，再按SEECTL键采用加进二极管尝试功能，白表笔接到被测二极管的正极，乌表笔接到二极管的背极.（3）从隐现器上读与被测二极管的近似正背压落值，普遍为0.5～0.8V.6、电路通断尝试（1）将白表笔拔出“HZΩ”插孔，乌表笔拔出“COM”插孔.（2）将功能量程启闭置于“·）））”档，再按SEECTL键采用加进电路通断尝试功能，并将表笔并联到被测电路二端.（3）如果该二端之间的电阻矮于70Ω，内置蜂鸣器将会收出响声表示被测电路为导通.7、电容丈量（1）将白表笔拔出“HZΩ”插孔，乌表笔拔出“COM”插孔.（2）将功能量程启闭置于“”丈量档，回复按SEECTL键加进电容丈量功能，并将表笔并联到被测电容上.（3）从隐现器上读与丈量截止.8、频次/占空比丈量（1）将白表笔拔出“HZΩ”插孔，乌表笔拔出“COM”插孔.（2）将功能量程启闭置于频次丈量档，并将表笔并联到待旗号源上.（3）正在举止频次丈量时，按一次Hz键可采用加进占空比丈量功能，再按一次Hz键则返回频次丈量功能.（4）正在举止电压或者电流丈量时，按一次Hz键即加进频次丈量功能，再按一次HZ键即加进占空比丈量，第三次按Hz键则返回本丈量功能.（5）正在使用Hz键变换丈量历程中，仪容会自动将现时自动量程切至脚动量程.要回复自动量程往返转动功能量程启闭即可.（6）从隐现器上读与丈量截止.9、温度丈量（1）将温度探头的输出端（正、背极）分别接进仪容“HZΩ”、“COM”输进插孔.（2）将功能量程启闭置于℃温度丈量档，将温度探头的测温端置于待测物里上或者里里.（3）从隐现器上读与丈量截止.三、调养战维护告诫：正在挨启仪容后盖之前，应确认钳头战表笔已离启被测电路.*浑净仪容只可使用干布战少量洗涤剂，切忌用化教溶剂揩拭表壳.*如创造仪容由所有非常十分，应坐时停止使用并收维建.*正在有需要对于仪容举止校验战维建时，请由有资格的博业维建人员或者指定的维建部分维建.四、仄安央供1、使用前要查看仪容及表笔，谨防所有益坏或者不仄常的局里.如果创造所有非常十分情况，如表笔裸露、机壳破坏、液晶隐现器无隐现等，请不要举履止用.宽禁使用不后盖战后盖不盖佳的仪容，可则有电打伤害.2、表笔破坏必须调换，并换上共样型号或者相共电气规格的表笔.3、当仪容正正在丈量时，不要交战裸露的电线、对接器、不使用的输进端或者正正在丈量的电路.4、丈量下于曲流60V或者接流30V以上的电压时，务必留神审慎，切记脚指不要超出表笔挡脚部分，预防触电.5、正在不克不迭决定被丈量的大小范畴时，将功能量程启闭置于最洪量程位子.切勿超出每个量程所确定的输进极限值.6、不要丈量下于允许输进值的电压或者电流.7、丈量时功能启闭必须置于粗确的量程档位，正在功能量程启闭变换之前，必须断启表笔与被测电路的去年逛街，宽禁正在丈量举止中变换档位，免得益坏仪容.8、举止正在线电阻、电容、二极管或者电路通断丈量之前，必须最先将电路中所有电源闭断并将所有电容器搁电.9、不要正在下温、下干、易焚、易爆战强磁场环境中的存搁、使用仪容.10、请勿随意改变仪容里里连线，免得益坏仪容战危及仄安.11、档LCD隐现器隐现“”标记时，应即时调换电池，以保证丈量粗度.。

数字钳式万用表【1 】一.概述UT250.UT206是一种机能稳固,安然靠得住的33/4位数数字钳形表（一下简称内心）系列.整机电路设计以大范围集成电路双积分A/D转换器为焦点,全量程的过载呵护电路,奇特的外不雅设计使之成为机能优胜的专用电工内心.内心可用于测量交直流电压.交换电流.电阻.二极管.电路通断.电容.频率／占空比或温度.二.测量操纵解释１.交换电流测量（１）将功效量程快关置于1000Ａ～交换电流测量档.（２）按下板机,张开钳头把导线夹住两根或以上的不合电流流领导线的测量将得不到准确的测来谁人成果.（３）从显示器上读取测量成果,为正弦波有用值（平均值响应）.２.直流电压测量（１）将红表笔拔出“Ｖ”插孔,黑表笔拔出“COM”插孔.（２）将功效量程开关置于直流电压测量档,并将表笔并联到待测电源或负载上. （３）从显示器上读取测量成果.３.交换电压测量（１）将红表笔拔出“Ｖ”插孔,黑表笔拔出“COM”插孔.（２）将功效量程开关置于交换电压测量档,并将表笔并联到待测电源或负载上. （３）从显示器上读取测量成果,为正弦波有用值（平均值响应）.４.电阻测量（１）将红表笔拔出“HZΩ”插孔,黑表笔拔出“COM”插孔. （2）将功效量程开关置于“Ω”档（电阻测量功效为默认值）,并将表笔并联到被测电阻上.（3）从显示器上读取测量成果.5.二极管测试（1）将红表笔拔出“HZΩ”插孔,黑表笔拔出“COM”插孔.红表笔极性为“+”.黑表笔极性为“—”.（2）将功效量程开关置于“”测量档,再按SEECTL键选择进入二极管测试功效,红表笔接到被测二极管的正极,黑表笔接到二极管的负极.（3）从显示器上读取被测二极管的近似正向压降值,一般为0.5～0.8V.6.电路通断测试（1）将红表笔拔出“HZΩ”插孔,黑表笔拔出“COM”插孔.（2）将功效量程开关置于“·）））”档,再按SEECTL键选择进入电路通断测试功效,并将表笔并联到被测电路两头.（3）假如该两头之间的电阻低于70Ω,内置蜂鸣器将会发出响声暗示被测电路为导通.7.电容测量（1）将红表笔拔出“HZΩ”插孔,黑表笔拔出“COM”插孔.（2）将功效量程开关置于“”测量档,恢复按SEECTL键进入电容测量功效,并将表笔并联到被测电容上.（3）从显示器上读取测量成果.8.频率/占空比测量（1）将红表笔拔出“HZΩ”插孔,黑表笔拔出“COM”插孔.（2）将功效量程开关置于频率测量档,并将表笔并联到待旌旗灯号源上. （3）在进行频率测量时,按一次Hz键可选择进入占空比测量功效,再按一次Hz 键则返回频率测量功效.（4）在进行电压或电流测量时,按一次Hz键即进入频率测量功效,再按一次HZ 键即进入占空比测量,第三次按Hz键则返回原测量功效.（5）在应用Hz键转换测量进程中,内心会主动将现时主动量程切至手动量程.要恢复主动量程往返扭转功效量程开关即可.（6）从显示器上读取测量成果.9.温度测量（1）将温度探头的输出端（正.负极）分离接入内心“HZΩ”.“COM”输入插孔.（2）将功效量程开关置于℃温度测量档,将温度探头的测温端置于待测物面上或内部.（3）从显示器上读取测量成果.三.保养和保护警告：在打开内心后盖之前,应确认钳头和表笔已分开被测电路.*干净内心只能应用湿布和少量洗涤剂,切忌用化学溶剂擦拭表壳.*如发明内心由任何平常,应立刻停滞应用并送维修.*在有须要对内心进行校验和维修时,请由有资历的专业维修人员或指定的维修部分维修.四.安然请求1.应用前要检讨内心及表笔,谨防任何损掉或不正常的现象.假如发明任何平常情形,如表笔袒露.机壳破损.液晶显示器无显示等,请不要进行应用.严禁应用没有后盖和后盖没有盖好的内心,不然有电击安全.2.表笔破损必须改换,并换上同样型号或雷同电气规格的表笔.3.当内心正在测量时,不要接触袒露的电线.衔接器.没有应用的输入端或正在测量的电路.4.测量高于直流60V或交换30V以上的电压时,务必当心谨严,切记手指不要超出表笔挡手部分,防止触电.5.在不克不及肯定被测量的大小范围时,将功效量程开关置于最大量程地位.切勿超出每个量程所划定的输入极限值.6.不要测量高于许可输入值的电压或电流.7.测量时功效开关必须置于准确的量程档位,在功效量程开关转换之前,必须断开表笔与被测电路的来年逛街,严禁在测量进行中转换档位,以免破坏内心.8.进行在线电阻.电容.二极管或电路通断测量之前,必须起首将电路中所有电源关断并将所有电容器放电.9.不要在高温.高湿.易燃.易爆和强磁场情形中的存放.应用内心.10.请勿随便转变内心内部连线,以免破坏内心和危及安然.11.档LCD显示器显示“”标记时,应实时改换电池,以确保测量精度.。
