施道克给煤机学习教程

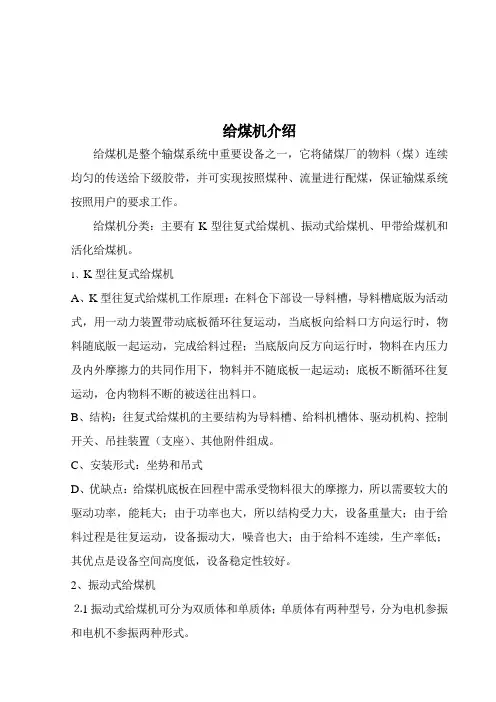

给煤机介绍给煤机是整个输煤系统中重要设备之一，它将储煤厂的物料（煤）连续均匀的传送给下级胶带，并可实现按照煤种、流量进行配煤，保证输煤系统按照用户的要求工作。

给煤机分类：主要有K型往复式给煤机、振动式给煤机、甲带给煤机和活化给煤机。

1、K型往复式给煤机A、K型往复式给煤机工作原理：在料仓下部设一导料槽，导料槽底版为活动式，用一动力装置带动底板循环往复运动，当底板向给料口方向运行时，物料随底版一起运动，完成给料过程；当底版向反方向运行时，物料在内压力及内外摩擦力的共同作用下，物料并不随底板一起运动；底板不断循环往复运动，仓内物料不断的被送往出料口。

B、结构：往复式给煤机的主要结构为导料槽、给料机槽体、驱动机构、控制开关、吊挂装置（支座）、其他附件组成。

C、安装形式：坐势和吊式D、优缺点：给煤机底板在回程中需承受物料很大的摩擦力，所以需要较大的驱动功率，能耗大；由于功率也大，所以结构受力大，设备重量大；由于给料过程是往复运动，设备振动大，噪音也大；由于给料不连续，生产率低；其优点是设备空间高度低，设备稳定性较好。

2、振动式给煤机⒉1振动式给煤机可分为双质体和单质体；单质体有两种型号，分为电机参振和电机不参振两种形式。

⒉2双质体振动给煤机双质体振动给料机有几十个规格品种，安装形式从全吊式、全座式、前吊后座式、前座后吊式，给料量从1000吨／时到现在的2000吨／时以上，给料粒度也达到800—1000mm并可同变频器配套达到调整给料量及自动化控制目的。

现将双质体振动给料机结构、工作原理、主要特点介绍如下：A、双质体振动给料机的结构：双质体振动给料机结构紧凑简单：由四部分组成，结构（如图）a、吊挂减振装置：（或座式隔振装置）是承受给料机上全部负荷的部件，其中装有可调节吊杆长短的调节装置，还装有为了减少运力负荷基础产生过大冲击力的螺旋弹簧。

b、激振器：（如图）是本机有核心，它由振动电机，平衡架、橡胶剪切弹簧和上下压板组成，激振部通过螺栓与槽体连接。

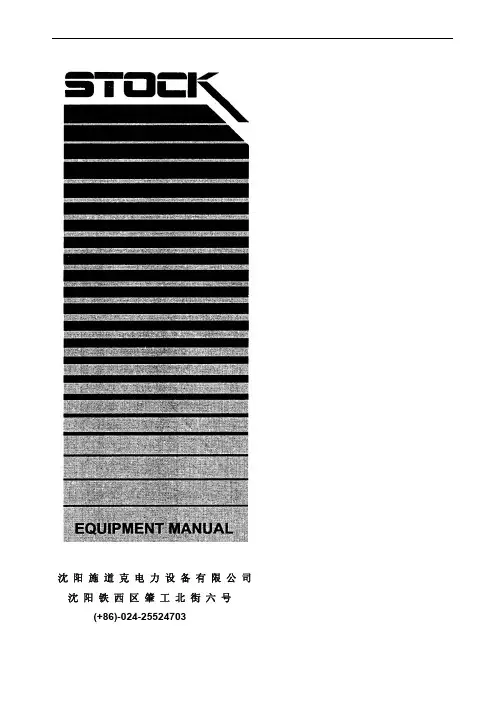

沈阳施道克电力设备有限公司沈阳铁西区肇工北街六号(+86)-024-********EG-2490称重式给煤机储存安装运行维护说明书沈阳施道克电力设备有限公司 . 铁西区肇工北街六号· 中国，沈阳Tel: (+86)-024-2552 4703Fax: (+86)-024-2582 0538沈阳施道克电力设备有限公司目录1 储存和安装2 操作3 维护1.0 储存和安装1.1 接收检查1-1 1.2 储存程序1-1 1.3 储存维护程序1-2 1.4 补充储存程序1-2 1.5 安装程序1-31.1 接收检查接收货物时，应检查设备有无缺损或机械性损坏，并通知独立承运方。

同时还应通知沈阳施道克电力设备有限公司，以便安排发运。

1.2 储存程序工厂在发货之前，根据现场需要(如需延长存放期等情况)，对设备已采取充分的防护措施。

这里给出的储存程序为推荐采用的，希望对设备维护有进一步帮助。

1.2.1 定期检查存放区域，确保其清洁，定期整理报废的包装物和无用物品，设备存放区仅限于专职负责人进入，其他人员未经批准不得进入。

设备需存放或移走时，应对包装物及保护盖的封盖物进行严格检查，经确认完整无损后方可进行存放、移动。

应定期、及时检查包装物及包装物内物品，保证其完整无缺，如包装损坏应按原包装方法重新包装，并实施表面防护处理。

1.2.2 设备存放要求：应尽量减少搬动，在最少搬动情况下保证通道顺畅，以便于检查和维护。

标识、标签应置于不须搬动即可见处。

运输文件应附于每个包装箱的外侧并标明内装的设备。

1.2.3 在所有存放过设备的地点都应保证有文件记录，诸如1.3节储存维护程序中所述的特殊定期维护要求等均应包含在记录中。

1.2.4 在运输时，给煤机的电机、减速机、入煤口、空气闸门以及给煤机上安装的电控箱和控制柜的柜门都封盖了胶膜，因此，收到给煤机进行仓储时要进行认真的检查并及时更换损坏的封盖物。

1.2.5 所有安装了电控箱的给煤机都必须存放于具有供暖和通风的建筑内，环境温度应控制在最低5℃(40℉)和最高50℃（120℉）之间。

沈阳施道克电力设备有限公司称重计量式给煤机产品概述中美合资·沈阳施道克电力设备有限公司地址：沈阳市经济技术开发区中央大街17甲2号邮编：110027一、电子称重式计量给煤机结构特点介绍微机控制称重式计量给煤机主要由：煤仓出口煤闸门、上部落煤管及可调联接节、给煤机主机、落煤斗、给煤机出口煤闸门、下部落煤管及可调联接节、微机控制系统等部分组成。

结构紧凑、科学、合理、安全、可靠。

STOCK给煤系统1给煤机本体1）壳体给煤机壳体结构是目前唯一按照美国国家防火协会的标准NFPA85F(即NFPA－8203)设计和制造的。

壳体制造完全移植美国STOCK生产工艺和工装夹具，采用整体焊接结构，采取专用设备下料成形，专用夹具组对，自动焊机组焊，保证耐压安全，密封性能良好，以高精度数控机加设备加工确保加工组装精度，使运行应力减至最小，并使两称重跨距构成的平面水平度高，从而保证计量精度；两托辊孔的高度平行能有效提高胶带的防偏性。

给煤机在W160HC型进口落地式镗铣床加工2）检修门及照明给煤机两端两侧都设有检修门以便维修保养。

端门设计成特有悬臂吊挂式，检修方便快捷。

壳体两端顶部设有照明灯，以提供良好的内部照明，灯泡可以在机壳外部进行更换。

门上装有观察窗可观察工作状态下给煤机的内部情况；合理的密封结构，良好的密封性能，具有良好的环保效果。

悬臂吊挂式端门带观察窗的侧检修门防爆隔离的照明灯（可在外面更换灯泡）雨刷式观察窗3）入煤口以不锈钢制成的圆管下端由四块不锈钢板构成煤流整形器，能改善煤料分布，有助于精确称重，并使冻煤和偶然大块易于通过。

入煤口2 输煤机构输煤机构由驱动滚筒、被动滚筒、张紧滚筒、防跑偏结构及胶带等构成。

1）驱动滚筒EG2490给煤机采用特制的联轴器联结驱动滚筒和减速机的输出轴，这种特制的联轴器在保证对中性和传递扭矩的前提下，安装非常方便，使检修和维护更为简化。

皮带驱动系统2）被动滚筒被动滚筒是自洁式，滚筒表面均布开纵向槽孔，内设螺旋输送叶片能在运行中清理胶带内表面粘积的煤尘；可避免因滚筒表面与胶带间有煤粉润滑导致胶带跑偏。

给煤机培训课件xx年xx月xx日•给煤机简介•给煤机系统组成•给煤机的操作与维护•给煤机的安全注意事项目•给煤机的改造与升级•给煤机的典型案例分析录01给煤机简介给煤机是一种将散状物料按预定目数和粒度进行破碎、分选和排料等工艺过程的设备。

给煤机定义主要用于煤炭、电力、冶金、化工等行业，将原煤、精煤、焦煤等散状物料按不同需求进行破碎、分选和排料，实现生产过程的自动化控制。

给煤机用途给煤机的定义与用途给煤机种类根据不同的破碎方式，给煤机可分为颚式、反击式、锤式、辊式等。

给煤机特点各种给煤机有其独特的工作原理和结构，其特点也各不相同，需要根据实际使用需求进行选择。

给煤机的种类与特点给煤机工作原理给煤机通过电机驱动，将物料从进料口进入，经过破碎、分选和排料等工艺过程，将物料按目数和粒度要求进行破碎和分选，并将合格物料排出。

给煤机工作流程给煤机一般由进料装置、破碎装置、分选装置、输送装置和控制系统等组成。

给煤机的工作原理02给煤机系统组成给煤机一般由电动机、减速器、传动装置、刮板链组件、支架和底架等部分组成结构组成电动机驱动减速器，减速器驱动刮板链，刮板链在支架和底架之间穿过，将物料从进料口输送到出料口整体架构给煤机系统的整体架构给煤机系统的各组成部分及功能减速器将电动机的动力传递给刮板链，同时降低转速增加扭矩电动机给煤机的动力来源，驱动减速器运转传动装置一般由链轮、链条和张紧装置组成，将动力传递给刮板链，并控制其运动状态支架和底架支撑整个给煤机结构，底架与进料口和出料口连接刮板链组件由刮板、链条和链轮组成，负责将物料从进料口输送到出料口参数给煤机的技术参数包括给煤能力、电动机功率、减速器速比等技术指标给煤机的技术指标包括给料精度、物料破碎率、设备运转率等给煤机系统的主要参数与技术指标03给煤机的操作与维护给煤机的操作流程在启动给煤机前，必须对设备进行检查，确保无障碍物和人员无危险。

启动前检查启动操作运行监控停机操作按下启动按钮，观察设备是否正常启动，若有异常应立即停机检查。

沈阳施道克电力设备有限公司DT-9简易操作手册一.概述本手册并不是完整的DT-9说明书,上面只有一些比较基础的操作还有标定校卡的步骤,并不能当作DT-9说明书来使用。

但是操作人员可以根据本手册的介绍，一步一步完成新控制器的汉化，给煤机的标定，给煤机校卡的过程。

二.新设备与电脑的连接与汉化1）笔记本IP地址的设置，在笔记本与控制器连接之前要对笔记本的IP地址进行设置，然后才能与控制器连接。

注：IP地址的最后一位可以设置成在1-255之间除了1和10的所有数。

沈阳施道克电力设备有限公司2）新的控制器发到现场以后应该是英文操作界面（也不排除在出厂前我们对控制器做过测试可能就不需要汉化这一步），这样的话我们就需要对控制器进行汉化。

汉化之前的控制器如右图所示：汉化过程是：先连接笔记本与控制器，打开Easyserve软件，选择Ethernet连接。

沈阳施道克电力设备有限公司然后在工具菜单里选择用户自定义文本语言找到名为DCT-CN.txt的汉化包（在Easyserve的文件夹内），鼠标放在随意一个汉字上，点击发送。

沈阳施道克电力设备有限公司然后弹出“仅仅是该文本”对话框，点击否，接着弹出“Transfer all texts”对话框点击是，结束以后汉化完成，在显示器上显示的就是汉语的界面了：沈阳施道克电力设备有限公司沈阳施道克电力设备有限公司三．给煤机标定步骤DT-9控制器标定的过程跟196-NT的标定过程非常相似，给煤机应在首次启动、运行第一个月后标定一次，此后每六个月标定一次。

调整称重辊或更换皮带、控制器、称重传感器模块、微处理机程序芯片时也要进行标定。

标定时需要以下工具：标定探头及电缆各一对、标定砝码一对、水平检尺一根和反光片若干。

标定的第一步是去除系统的皮重，包括称重辊、称重传感器支撑装置和给煤机皮带的重量。

同时还计算出皮带速度与电机转速的关系。

具体步骤是将四片反光板垂直插入皮带挡边上，建议将皮带四等分，且确认四片反光板之间的距离大于两个标定探头间的距离插入两个标定探头，插入前，先确认皮带运行方向从A到B，然后记住A侧,B侧。
