pcb纳米防水涂层使用方法

电子产品常用防水设计和防水处理方法随着苹果三星等行业巨头把手机防水搬上舞台,电子产品防水又一次回到公众视野,虽然我们不能也不需要长期带着某种电子设备在水下工作和生活,但有时生活中的意外会电子产品瞬间殒命,比如现在跑步运动的人辣么多,运动耳机就成了慢跑伴侣,但汗水或者雨水时常会侵扰耳机,久而久之耳机pcba就会被腐蚀,同样的问题也存在于其它电子产品中,所以高品质的产品防水防潮防酸碱腐蚀应该成为一种标配;但让产品防水实际上是个较复杂的工艺,需要内外结合的设计,苹果就为了iphone7系列和iwatch上花了很多心思,终于实现ip68,青山新材料小编认为如何让产品防水工艺更简单,需要我们去思考改进并大胆尝试;电子产品常见的防水设计方案一、结构防水结构防水是电子产品防水最为传统的模式,也应该是大多数工程师们最先想到的办法,主题思想是疏水,导流,外部封装与内部电气部分的有效隔离,产品的模具设计以及各种封堵是要点,当然越是复杂模具的成本也不便宜;比如前几年部分防水手机在设计耳机孔,充电口时候采用防水盖等设计方法,就是从外部着手去堵水,从而达到防水的目的;手机防水设计即便是从结构上做很多的改变依然无法更好的阻止水气的浸入,因为电子产品特别是手机、耳机类的产品是使用非常频繁的产品,使用者对外观的人为非人为破坏都是随时存在的,外观在使用过程中自身也存在着变形的风险,外观结合处的缝隙也会随之变形,成为潜在的担忧;二、灌封防水灌封方式防水目前常见的是采用环氧树脂灌封胶,是用于电子产品模组的灌封,可以将整个pcb板包裹其中,从而起到防水、防潮、防盐雾、防霉菌、抗震、抗外力冲击等,环氧树脂是饱和性树脂,以其为基材生产的环氧树脂灌封胶具有本体强度高、粘接力强、耐候性好、收缩率低、绝缘强度高、无毒环保等特性,灌封后能在-45-120℃间稳定的机械和电气性能;能对电路板全方位保护,极大提高电路板的使用寿命;但同时也存在一些比较致命的问题,比如pcb板的散热将会非常受影响,最麻烦的是产品几乎没有返修的可能,或者说返修成本过高;电子产品树脂灌封胶防水三、表面涂层防水1三防漆类三防漆也叫线路板保护油、披覆油、防水胶、绝缘漆、防潮漆,三防漆类产品普遍比较厚,基本上涂层厚度会达到50微米,散热不好,粘稠度高,一公斤产出比较低,干燥慢,甚至要一两小时才能干,三防漆是在电子产品pcb板上涂覆固化一层胶膜,用于电路板防潮、防腐蚀、防盐雾,但这层膜只能防护潮气和少量的水份,如果电子产品完全浸入水中工作它就会失效;由于三防漆自身工艺原因,因此不抗摔、不抗振动,受外力冲击容易剥落,对pcb板的防护作用非常有限,用肉眼直接观察很难看出来是否涂覆均匀;目前很多三防漆依然使用挥发性溶剂,对人体与环境有很大伤害,这对于一些产品要出口欧美的制造企业来说环保不能达标;灌封胶对电路板的防护作用超过三防漆;如果只要起到一个最基本的防护作用,是可以选用三防漆防护;电路板三防漆2pcb纳米涂层电路板纳米防水涂层,是一种纳米新材料,也叫纳米涂层,目前较理想的三防漆替代品,厚度仅2-4微米,肉眼看不到,在pcb表面形成一张极薄的网,有效降低pcb表面能量,形成荷叶效应,散热性能好,不影响连接器正常导电,防水可以达到ipx5,基本满足生活防水标准,也可以防腐蚀,抗酸碱盐;目前中高端运动耳机防汗就用这种涂层技术,还有电子烟防烟油对电路板的腐蚀也是这种村料,因为电子烟烟油一旦漏到主板上,将对主板上的元器件造成腐蚀,包括即将要上市的iphone 7据外媒根据苹果公司的新专利猜测说也可能用这种涂层的;纳米涂层在操作方面非常简单,直接把线路板在纳米防水液里浸泡几秒取出来自然晾置10分钟就可以了;无需等待24小时,维修方便,并且符合rohs,reach,msds欧盟环保认证,行业内口碑和品质都比较好的是青山新材tis纳米涂层,青山新材已与知名耳机厂商牵手合作;pcb纳米涂层表面超疏水现象电子产品防水防潮常见处理方法目前市场上的电子产品纳米防水防腐蚀材料大体上分为以下三种,各有优缺点,在此青山新材小编简要的总结一下几种防水涂层的性能,为广大即将要使用纳米防水涂料的生产者提供一点参考;一、表面喷雾式纳米防水涂层采用表面喷雾的形式,使手机或者平板电脑表面形成一层纳米膜,从而从外部阻止水气的进入,达到防水的效果手机防水喷涂优点：操作简单缺点：抗磨损能力较弱,毕竟涂层是在产品的外壳部分,外壳是各种物品接触最密切的部分,面对太多复杂的使用环境,损伤率会大大加快,并且产品在使用的过程中外观有变形的风险,一旦变形就无法保证水气对内部电路板的影响;建议：可使用到一些短期需要防水功能的产品上二、镀膜机真空喷雾式防水涂层这种技术是采用真空镀膜机将防水剂在真空条件下采用喷雾的形式从产品外观的隙缝中喷入产品内部,目的还是为了让防水剂更广泛的去接触电路部分,但由于各种产品的外观结构不一样,密封性也不一致,所以喷雾之后防水剂在产品内部形成的涂层往往不完整;优点：可多台设备同时运作,加快效率缺点：需要购买一定数量的设备,首先设备的质量会影响镀膜的质量,况且有些设备的宣传效果远大于实际应用效果,因此在很大程度上会受制于设备的性能,按照其原理来看,不同的手机,不同的密封程度都会对产品内部的喷雾效果有不同的反应,很容易造成覆膜不完整,良率不好保证;建议：要有比较好的设备,还要有好的防水剂;手机防水真空镀膜机三、pcba浸泡式纳米涂层这种技术是目前比较有趋势的做法,即将pcb上的元器件全部贴装完成后在生产线加入一道工序,就是将线路板直接在纳米防水液中浸泡,浸泡时间只需3-5秒,取出后自然常温晾置10分钟左右即可装壳,非常方便,无须购置镀膜机之类的设备,结膜也很完整;重中之重在于所使用的纳米液的品质一定要过关,并且能达到国际市场对产品品质的要求,比如青山新材tis纳米防水液就能rohs,reach 168项检测认证,以及msds化学品安全检测,膜厚只有2-4微米,肉眼不可见,微观上由非常细微的纳米颗粒组成一张防水网,但纳米颗粒间有空隙,利用气相沉淀原理有效的降低pcb板表面能量,使水滴与线路板表面的接触角变大,形成荷叶效应,超市疏水,由于涂层很薄,因此散热性能很好,而目前市面上常见的三防漆类产品,普遍膜厚50微米左右,散热和环保性能都要比tis纳米涂层差;同时纳米涂层式防潮防水因为其优异的性能而逐渐成为趋势,据相关消息透露即将要发布的iphone 7/7 plus就会采用这种纳米防水涂层,包括360发布的新品全身水洗手机,meizu ep51运动耳机等都采用的纳米涂层防水材料和技术;国内市场以青山新材料tis-nm纳米涂层为代表的材料已被知名耳机厂商,电子烟厂商,军工企业,空调巨头等广泛采用;手机纳米防水pcb纳米防水涂层-浸泡作业图优点：操作简单,无须增加设备投入,无须真空环境,涂布均匀,只需要将pcba在纳米防水液中浸泡几秒就可以,做完涂层后并不影响连接器的导电性,可以防酸碱盐腐蚀,因为直接涂布在pcb板上,产品外观的变形损伤不会对pcb形成明显的影响,由于是基于pcba浸泡涂布的,所以几乎适用于所有电子产品;缺点：目前还无法单靠pcb纳米涂层做到7级以上防水,只适用于生活防水建议：纳米防水液的选择很重要,市场上各种纳米防水涂料,价格差距很大,当然性能差距也很大,这就要求我们制造商要多测试同类型产品,对比性能,最终选择质量优异的纳米涂料;不论纳米涂层如何去涂布,其核心是纳米防水液,纳米防水液的科技含量将直接决定纳米涂层的性能和质量,因此选择质量可靠,口碑良好,并且经测试实验性能表现稳定的纳米防水涂料是广大电子制造业厂家应该考虑的问题;四、刷涂表面漆比如常见的三防漆、防水胶,还有目前的新材料纳米涂层,都可以采用刷涂的方式施工作业,刷涂方式操作起来比较灵活,适合表面积比较小的线路板或者元器件单独涂覆;三防漆刷涂对于纳米涂层类材料也是可以采用刷涂的方式来作业,可应用于局部防潮防水,比如单个元器件,另外在产品进行返修的时候如果更换过某些元器件,则可以采用刷涂的方式在维修过的位置重新涂布纳米涂层;当然还有其它不太常用的防水工艺,比如用石蜡涂布、用白凡士林灌封、使用超密封机盒、硅橡胶灌封等,但都会存在维修不便,发热严重,成本昂贵,气味太大,挥发物有害等大大小小的问题,需要工程师根据产品特性及品质要求来选择合适的工艺和材料;。

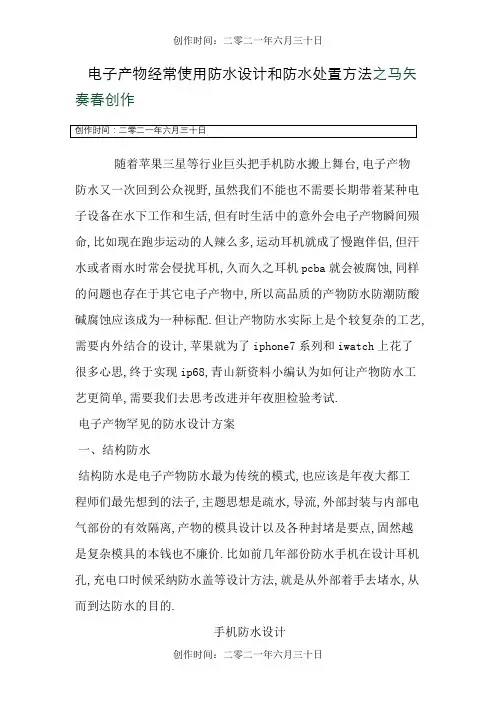

电子产物经常使用防水设计和防水处置方法之马矢随着苹果三星等行业巨头把手机防水搬上舞台,电子产物防水又一次回到公众视野,虽然我们不能也不需要长期带着某种电子设备在水下工作和生活,但有时生活中的意外会电子产物瞬间殒命,比如现在跑步运动的人辣么多,运动耳机就成了慢跑伴侣,但汗水或者雨水时常会侵扰耳机,久而久之耳机pcba就会被腐蚀,同样的问题也存在于其它电子产物中,所以高品质的产物防水防潮防酸碱腐蚀应该成为一种标配.但让产物防水实际上是个较复杂的工艺,需要内外结合的设计,苹果就为了iphone7系列和iwatch上花了很多心思,终于实现ip68,青山新资料小编认为如何让产物防水工艺更简单,需要我们去思考改进并年夜胆检验考试.电子产物罕见的防水设计方案一、结构防水结构防水是电子产物防水最为传统的模式,也应该是年夜大都工程师们最先想到的法子,主题思想是疏水,导流,外部封装与内部电气部份的有效隔离,产物的模具设计以及各种封堵是要点,固然越是复杂模具的本钱也不廉价.比如前几年部份防水手机在设计耳机孔,充电口时候采纳防水盖等设计方法,就是从外部着手去堵水,从而到达防水的目的.手机防水设计即即是从结构上做很多的改变依然无法更好的阻止水气的浸入,因为电子产物特别是手机、耳机类的产物是使用非常频繁的产物,使用者对外观的人为非人为破坏都是随时存在的,外观在使用过程中自身也存在着变形的风险,外观结合处的缝隙也会随之变形,成为潜在的担心.二、灌封防水灌封方式防水目前罕见的是采纳环氧树脂灌封胶,是用于电子产物模组的灌封,可以将整个pcb板包裹其中,从而起到防水、防潮、防盐雾、防霉菌、抗震、抗外力冲击等,环氧树脂是饱和性树脂,以其为基材生产的环氧树脂灌封胶具有本体强度高、粘接力强、耐候性好、收缩率低、绝缘强度高、无毒环保等特性,灌封后能在45120℃间稳定的机械和电气性能.能对电路板全方位呵护,极年夜提高电路板的使用寿命.但同时也存在一些比力致命的问题,比如pcb板的散热将会非常受影响,最麻烦的是产物几乎没有返修的可能,或者说返修本钱过高.电子产物树脂灌封胶防水三、概况涂层防水（1）三防漆类三防漆也叫线路板呵护油、披覆油、防水胶、绝缘漆、防潮漆,三防漆类产物普遍比力厚,基本上涂层厚度会到达50微米,散热欠好,粘稠度高,一公斤产出比力低,干燥慢,甚至要一两小时才华干,三防漆是在电子产物pcb板上涂覆固化一层胶膜,用于电路板防潮、防腐蚀、防盐雾,但这层膜只能防护潮气和少量的水份,如果电子产物完全浸入水中工作它就会失效;由于三防漆自身工艺原因,因此不抗摔、不抗振动,受外力冲击容易剥落,对pcb板的防护作用非常有限,用肉眼直接观察很难看出来是否涂覆均匀.目前很多三防漆依然使用挥发性溶剂,对人体与环境有很年夜伤害,这对一些产物要出口欧美的制造企业来说环保不能达标.灌封胶对电路板的防护作用超越三防漆.如果只要起到一个最基本的防护作用,是可以选用三防漆防护.电路板三防漆（2）pcb纳米涂层电路板纳米防水涂层,是一种纳米新资料,也叫纳米涂层,目前较理想的三防漆替代品,厚度仅24微米,肉眼看不到,在pcb概况形成一张极薄的网,有效降低pcb概况能量,形成荷叶效应,散热性能好,不影响连接器正常导电,防水可以到达ipx5,基本满足生活防水标准,也可以防腐蚀,抗酸碱盐.目前中高端运动耳机防汗就用这种涂层技术,还有电子烟防烟油对电路板的腐蚀也是这种村料,因为电子烟烟油一旦漏到主板上,将对主板上的元器件造成腐蚀,包括即将要上市的iphone 7据外媒根据苹果公司的新专利猜想说也可能用这种涂层的.纳米涂层在把持方面非常简单,直接把线路板在纳米防水液里浸泡几秒取出来自然晾置10分钟就可以了.无需等候24小时,维修方便,而且符合rohs,reach,msds欧盟环保认证,行业内口碑和品质都比力好的是青山新材tis纳米涂层,青山新材已与知名耳机厂商牵手合作.pcb纳米涂层概况超疏水现象电子产物防水防潮罕见处置方法目前市场上的电子产物纳米防水防腐蚀资料年夜体上分为以下三种,各有优缺点,在此青山新材小编简要的总结一下几种防水涂层的性能,为广年夜即将要使用纳米防水涂料的生产者提供一点参考.一、概况喷雾式纳米防水涂层采纳概况喷雾的形式,使手机或者平板电脑概况形成一层纳米膜,从而从外部阻止水气的进入,到达防水的效果手机防水喷涂优点：把持简单缺点：抗磨损能力较弱,究竟涂层是在产物的外壳部份,外壳是各种物品接触最密切的部份,面对太多复杂的使用环境,损伤率会年夜年夜加快,而且产物在使用的过程中外观有变形的风险,一旦变形就无法保证水气对内部电路板的影响.建议：可使用到一些短时间需要防水功能的产物上二、镀膜机真空喷雾式防水涂层这种技术是采纳真空镀膜机将防水剂在真空条件下采纳喷雾的形式从产物外观的隙缝中喷入产物内部,目的还是为了让防水剂更广泛的去接触电路部份,但由于各种产物的外观结构纷歧样,密封性也纷歧致,所以喷雾之后防水剂在产物内部形成的涂层往往不完整.优点：可多台设备同时运作,加快效率缺点：需要购买一定命量的设备,首先设备的质量会影响镀膜的质量,况且有些设备的宣传效果远年夜于实际应用效果,因此在很年夜水平上会受制于设备的性能,依照其原理来看,分歧的手机,分歧的密封水平城市对产物内部的喷雾效果有分歧的反应,很容易造成覆膜不完整,良率欠好保证.建议：要有比力好的设备,还要有好的防水剂.手机防水真空镀膜机三、pcba浸泡式纳米涂层这种技术是目前比力有趋势的做法,即将pcb上的元器件全部贴装完成后在生产线加入一道工序,就是将线路板直接在纳米防水液中浸泡,浸泡时间只需35秒,取出后自然常温晾置10分钟左右即可装壳,非常方便,无须购置镀膜机之类的设备,结膜也很完整.重中之重在于所使用的纳米液的品质一定要过关,而且能到达国际市场对产物品质的要求,比如青山新材tis纳米防水液就能rohs,reach 168项检测认证,以及msds化学品平安检测,膜厚只有24微米,肉眼不偏见,微观上由非常细微的纳米颗粒组成一张防水网,但纳米颗粒间有空隙,利用气相沉淀原理有效的降低pcb 板概况能量,使水滴与线路板概况的接触角变年夜,形成荷叶效应,超市疏水,由于涂层很薄,因此散热性能很好,而目前市面上罕见的三防漆类产物,普遍膜厚50微米左右,散热和环保性能都要比tis 纳米涂层差.同时纳米涂层式防潮防水因为其优异的性能而逐渐成为趋势,据相关消息透露即将要发布的iphone 7/7 plus就会采纳这种纳米防水涂层,包括360发布的新品全身水洗手机,meizu ep51运动耳机等都采纳的纳米涂层防水资料和技术.国内市场以青山新资料tisnm纳米涂层为代表的资料已被知名耳机厂商,电子烟厂商,军工企业,空调巨头等广泛采纳.手机纳米防水pcb纳米防水涂层浸泡作业图优点：把持简单,无须增加设备投入,无须真空环境,涂布均匀,只需要将pcba在纳米防水液中浸泡几秒就可以,做完涂层后其实不影响连接器的导电性,可以防酸碱盐腐蚀,因为直接涂布在pcb板上,产物外观的变形损伤不会对pcb形成明显的影响,由于是基于pcba浸泡涂布的,所以几乎适用于所有电子产物.缺点：目前还无法单靠pcb纳米涂层做到7级以上防水,只适用于生活防水建议：纳米防水液的选择很重要,市场上各种纳米防水涂料,价格差距很年夜,固然性能差距也很年夜,这就要求我们制造商要多测试同类型产物,比较性能,最终选择质量优异的纳米涂料.不论纳米涂层如何去涂布,其核心是纳米防水液,纳米防水液的科技含量将直接决定纳米涂层的性能和质量,因此选择质量可靠,口。

pcb纳米防水涂层使用方法PCB纳米防水涂层使用方法简介PCB纳米防水涂层是一种用于保护PCB（Printed Circuit Board）电路板的专业涂层。

它能有效防止水分、灰尘和化学物质对电路的侵蚀和损害，提高PCB的耐用性和性能。

下面将介绍使用PCB纳米防水涂层的方法。

步骤1. 准备工作将电路板清洁干净，确保表面没有灰尘和污垢。

确保所有元件和线路安装正确，没有松动或短路现象。

2. 涂层准备在通风良好的环境下操作，确保安全。

选择合适的纳米防水涂层产品，根据使用说明进行准备。

3. 涂层过程使用喷枪、刷子或滚涂等工具，将涂层均匀地涂在PCB表面。

注意避免出现涂层过厚或漏涂现象，以免影响电路性能。

涂层过程中要注意操作平稳，避免产生气泡或颗粒附着。

4. 干燥和固化涂层完成后，将电路板放置在干燥通风的地方，等待涂层干燥和固化。

根据涂层产品的使用说明，确定干燥和固化的时间。

5. 和使用涂层干燥后，使用仪器或对相应点进行电性能，确保涂层不影响电路的正常工作。

将电路板安装在相应设备中，进行正常的使用和。

注意事项在进行PCB纳米防水涂层操作时，务必佩戴适当的个人防护用品，如手套、口罩和护目镜，以避免对身体造成伤害。

在涂层过程中，确保涂层产品的温度和湿度符合要求，避免对涂层产生负面影响。

若涂层有过厚或漏涂现象，及时进行修复或更换涂层，以保证涂层效果和电路性能。

严禁使用不合适的溶剂或化学物质清洗涂层，以免对涂层产生损害。

以上是使用PCB纳米防水涂层的步骤和注意事项。

不同涂层产品可能会有不同的要求，请根据具体的产品说明进行操作。

pcb纳米防水涂层使用方法PCB纳米防水涂层使用方法引言PCB（Printed Circuit Board）是电子设备中非常重要的组成部分，而防水涂层可以有效地保护PCB不受潮湿、水蒸气、液体等外界环境的侵蚀和损害。

纳米防水涂层作为一种新兴的防水技术，具有高效防水、环保耐用等优势，在PCB行业中广泛应用。

本文将介绍PCB纳米防水涂层的使用方法，旨在帮助读者正确使用和保护PCB。

1. 确保工作环境整洁在涂抹纳米防水涂层之前，首先要确保工作环境整洁无尘。

因为尘埃和杂质会影响涂层的附着性和平整度，甚至影响最终的防水效果。

1. 清理工作台面：使用适当的除尘工具（如吸尘器、除尘布等）清理工作台面，确保表面干净无尘。

2. 保持干燥：避免工作环境潮湿，尽量选择干燥通风的场所进行涂层操作，以防止水汽对涂层产生负面影响。

2. 确定涂层方式根据实际需求和涂层材料的特性选择合适的涂层方式。

PCB纳米防水涂层可采用以下两种方式进行涂层：- 喷涂法：将纳米防水涂层溶液用喷涂器均匀地喷洒到PCB表面，注意保持均匀的喷涂厚度。

喷涂法适用于对整个PCB表面进行涂层的情况，可以实现全覆盖的防水效果。

- 刷涂法：将纳米防水涂层涂料倒入容器中，利用刷子均匀地刷涂在PCB表面。

刷涂法适用于对局部区域进行涂层的情况，比如对PCB的连接器、边缘等处进行防水处理。

3. 涂层操作步骤在进行涂层操作之前，请确保已经准备好所需的工具和材料：纳米防水涂层溶液/涂料、喷涂器（如选择喷涂法）、刷子（如选择刷涂法）、除尘工具、手套、护目镜等。

以下是涂层操作的步骤：1. 准备PCB：确保PCB表面干净整洁，没有杂质和尘埃。

2. 搅拌溶液/涂料：如果使用的是涂层溶液，需要先将其充分搅拌均匀。

如有使用涂层涂料，则需将其搅拌均匀。

3. 选择涂层方式：根据需求选择喷涂法或刷涂法。

4. 喷涂层（如选择喷涂法）：将涂层溶液倒入喷涂器，均匀喷洒在PCB表面，注意保持喷涂的速度和距离一致，确保均匀的涂层厚度。

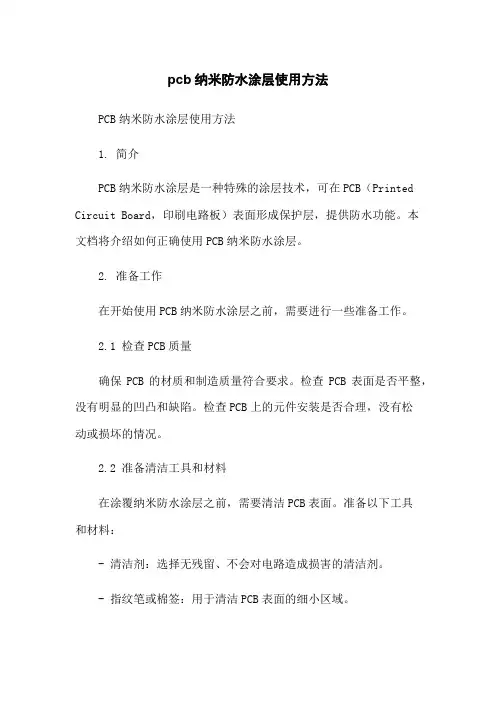

pcb纳米防水涂层使用方法PCB纳米防水涂层使用方法1. 简介PCB纳米防水涂层是一种特殊的涂层技术，可在PCB（Printed Circuit Board，印刷电路板）表面形成保护层，提供防水功能。

本文档将介绍如何正确使用PCB纳米防水涂层。

2. 准备工作在开始使用PCB纳米防水涂层之前，需要进行一些准备工作。

2.1 检查PCB质量确保PCB的材质和制造质量符合要求。

检查PCB表面是否平整，没有明显的凹凸和缺陷。

检查PCB上的元件安装是否合理，没有松动或损坏的情况。

2.2 准备清洁工具和材料在涂覆纳米防水涂层之前，需要清洁PCB表面。

准备以下工具和材料：- 清洁剂：选择无残留、不会对电路造成损害的清洁剂。

- 指纹笔或棉签：用于清洁PCB表面的细小区域。

- 高质量的纤维布：用于擦拭PCB表面，确保表面干净无尘。

3. 涂覆PCB纳米防水涂层涂覆PCB纳米防水涂层需要一定的技巧和步骤，请按以下步骤进行。

3.1 清洁PCB表面，使用清洁剂和纤维布擦拭PCB表面，确保表面干净无尘。

对于细小区域，可以使用指纹笔或棉签清洁。

等待PCB表面完全干燥。

3.2 涂覆纳米防水涂层剂根据涂层剂的使用说明，将涂层剂倒在干净的容器中。

使用刷子或滚筒涂料刷，在PCB表面均匀涂布涂层剂。

注意不要过多或不足，避免涂层产生不均匀或薄膜破裂的问题。

3.3 等待干燥涂覆完纳米防水涂层后，将PCB放置在通风良好的环境中，等待涂层剂完全干燥。

根据涂层剂的说明，通常需要等待几小时至几天。

4. 和维护完成涂覆纳米防水涂层的PCB后，需要进行和维护。

4.1 防水性能，可以使用防水性能设备对涂层后的PCB进行。

设备会模拟不同的湿度和水压条件，评估涂层的防水性能。

根据结果，可以调整涂层的使用方法或添加额外的防护措施。

4.2 维护注意事项在长期使用PCB纳米防水涂层的过程中，需要注意以下事项：- 避免机械碰撞：PCB纳米防水涂层可以提供一定程度的抗冲击能力，但仍建议避免机械碰撞，以保持涂层的完整性。

pcb纳米防水涂层使用方法pcb纳米防水涂层使用方法1.引言本文档旨在提供pcb纳米防水涂层的使用方法。

该涂层能有效防止电路板上的水分渗入，提高电路板的防水性能。

2.准备工作在开始使用pcb纳米防水涂层之前，准备以下工具和材料：●PCB电路板●纳米防水涂层剂●刷子或喷雾器●防护手套●防护眼镜●风扇或通风设备3.涂层准备a.将pcb电路板清洁干净，确保表面没有灰尘、油污等杂质。

b.搅拌纳米防水涂层剂，确保涂层均匀。

4.涂层应用步骤a.根据产品说明书，选择适当的方法（刷涂或喷涂），将纳米防水涂层均匀地涂抹在pcb电路板的表面上。

b.注意涂层的厚度应均匀，不要出现过厚或过薄的地方。

c.如果使用刷子涂抹，建议采用单向刷涂的方法，以免造成涂层不均匀。

d.如果使用喷雾器，将涂层剂倒入喷雾器中，均匀地喷涂在pcb电路板上，注意保持适当的喷涂距离。

e.涂层完成后，将电路板置于通风设备旁边，确保涂层能够干燥和固化。

5.测试与验证在完成涂层后，进行以下测试和验证步骤以确保其防水性能：a.将涂层的电路板浸泡在水中一段时间，观察是否有水分渗入。

b.使用显微镜检查涂层是否有龟裂或脱落的现象。

c.对涂层后的电路板进行电气性能测试，确保涂层不影响电路的正常工作。

6.维护与保养a.清洁电路板时，使用温和的清洁剂和软布，避免使用有腐蚀性的物质。

b.避免暴露在高温和潮湿环境中，以保证涂层的长期性能。

附件：1.PCB纳米防水涂层产品说明书法律名词及注释：●PCB电路板：印刷电路板的简称，是在绝缘板上通过布线连接各器件的一种电子组装技术。

●纳米防水涂层剂：一种通过纳米技术制备的具有防水功能的涂层材料，能有效提高电路板的耐水性能。

pcb纳米防水涂层使用方法PCB纳米防水涂层使用方法简介准备工作在使用PCB纳米防水涂层之前，需要进行一些准备工作，确保涂层的效果最佳。

1. 清洁表面：在开始涂层之前，要确保PCB板的表面干净无尘。

可以使用清洁酒精或者去离子水轻轻擦拭表面，去除油污和杂质。

2. 遮挡不涂区域：如果需要避免在特定区域涂层，可以使用胶带或者特殊材料进行遮挡，确保在涂层过程中不会溅到不需要涂层的区域。

涂层方法涂层方法是使用PCB纳米防水涂层的关键步骤，下面将介绍两种常用的涂层方法。

喷涂法喷涂法是一种简单且广泛使用的涂层方法。

1. 准备涂层材料：将PCB纳米防水涂层倒入喷涂枪中，注意要按照使用说明调配好涂层与稀释液的比例。

2. 喷涂涂层：将喷涂枪与PCB板垂直保持20-30厘米的距离，均匀地喷涂涂层。

注意要避免过度喷涂，以免造成涂层过厚。

3. 干燥涂层：待涂层均匀喷涂完成后，将PCB板放置在通风处自然干燥，不要使用加热设备加快干燥速度。

浸涂法浸涂法适用于较小的PCB板和需要高防水效果的场合。

1. 准备涂层材料：将PCB纳米防水涂层倒入浸涂槽中。

2. 浸涂涂层：将PCB板完全浸入涂层槽中，确保涂层覆盖整个PCB板表面。

3. 滴干涂层：将浸涂后的PCB板放置在架子上，待多余的涂层滴干。

4. 干燥涂层：将浸涂完毕的PCB板放置在通风处自然干燥。

注意事项在使用PCB纳米防水涂层的过程中，需要注意以下事项，以确保涂层效果和操作安全。

1. 防护措施：使用PCB纳米防水涂层时，应戴上防护手套、口罩和护目镜，确保操作安全。

2. 温度控制：在涂层过程中，应控制好室温，避免过低或过高的温度影响涂层的质量。

3. 避免接触水分：在涂层完成前，应避免PCB板接触水分，以免影响涂层效果。

4. 储存条件：PCB纳米防水涂层应贮存在密封、干燥、阴凉的地方，避免阳光直射和高温。

结论。

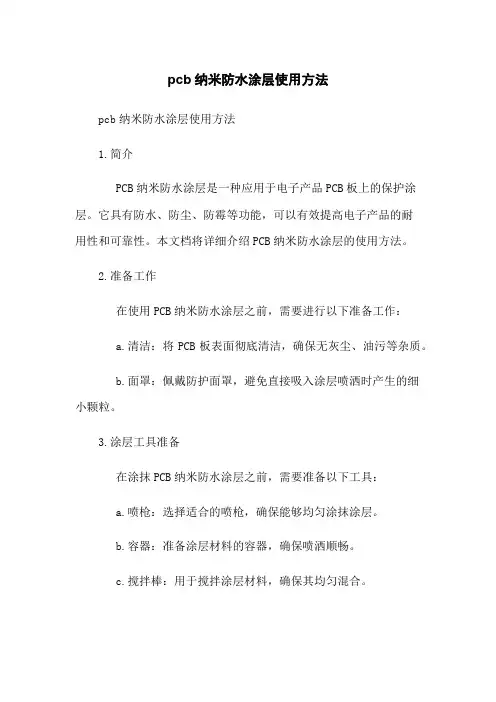

pcb纳米防水涂层使用方法pcb纳米防水涂层使用方法1.简介PCB纳米防水涂层是一种应用于电子产品PCB板上的保护涂层。

它具有防水、防尘、防霉等功能，可以有效提高电子产品的耐用性和可靠性。

本文档将详细介绍PCB纳米防水涂层的使用方法。

2.准备工作在使用PCB纳米防水涂层之前，需要进行以下准备工作：a.清洁：将PCB板表面彻底清洁，确保无灰尘、油污等杂质。

b.面罩：佩戴防护面罩，避免直接吸入涂层喷洒时产生的细小颗粒。

3.涂层工具准备在涂抹PCB纳米防水涂层之前，需要准备以下工具：a.喷枪：选择适合的喷枪，确保能够均匀涂抹涂层。

b.容器：准备涂层材料的容器，确保喷洒顺畅。

c.搅拌棒：用于搅拌涂层材料，确保其均匀混合。

d.涂层材料：选择合适的PCB纳米防水涂层材料，可根据产品要求选用。

4.涂抹过程a.搅拌：将涂层材料倒入容器中，使用搅拌棒充分搅拌，确保涂层材料均匀混合。

b.喷洒：将喷枪对准PCB板，以适当的距离喷洒涂层，确保涂层均匀覆盖整个PCB板表面。

c.干燥：待涂层喷洒完成后，将PCB板放置在通风干燥的环境中，待涂层完全干燥后方可进行后续操作。

5.注意事项在涂抹PCB纳米防水涂层时，需要注意以下事项：a.温度：确保涂层喷洒环境温度适宜，建议在20.25摄氏度下进行操作。

b.湿度：避免在高湿度环境下进行涂抹，可能会影响涂层的效果。

c.厚度：根据产品要求，确保涂层厚度均匀并达到要求。

d.过程监控：在涂抹过程中，及时检查涂层的覆盖情况，并进行必要的调整。

6.附件本文档涉及的附件包括：a.PCB纳米防水涂层使用工具图片b.PCB纳米防水涂层使用注意事项清单7.法律名词及注释a.PCB：Printed Circuit Board（印刷电路板）的缩写，是一种用于连接和支持电子组件的导电线路板。

b.涂层：在PCB纳米防水涂层中指的是覆盖在PCB板上的保护材料。

p c b纳米防水涂层使用方法(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除pcb纳米防水涂层使用方法与测试智能手表是目前使用频率很高的随身携带的电子设备之一，特别是智能手表正伴随着人们健康的生活意识提高销量也随之增加。

不管是清晨或傍晚，随处可见许多爱运动的人们，在公园或健身房都戴着智能手表听着音乐、记录着运动的数据。

智能手表不仅让人们享受优美的旋律同时也记载着人们身体运动的状况和健康。

尤其是户外运动会面临着运动的汗液、雨水、空气湿度等多种因素，若是智能手表防水防汗防腐蚀的性能不够的话，很容易出现被汗水、雨水浸入腐蚀的现象，而影响产品的使用效果和寿命。

Fluere1700系列纳米涂层是一种安全环保的纳米材料，外观透明、无明显气味。

因此涂层在能产品PCB上的形成厚度约2-5微米的超薄防水涂层，能让水具备超高的表面张力形成较高水接触角的水珠，与线路板保持一定间隙，能有效保护智能手表的PCB及电子元器件不受汗渍雨水侵蚀。

而且涂层具有防潮气、防氧化、抗盐雾腐蚀、散热好、超薄、速干等优点，那怎么样使用纳米涂层能让智能手表线路板可以防水防潮防盐雾腐蚀呢？工具/原料Fluere1700系列PCB专用纳米涂层50g焊接好的智能手表PCB选用干净的小玻璃容器一个，以能装得下测试PCB为最佳普通自来水若干滴管一支塑胶手套一副或镊子一个方法/步骤1.准备好一个干净的玻璃容器及焊接好的智能手表PCB部件2.将Fluere1700系列纳米涂层溶液倒入事先准备好的玻璃容器中。

室温尽量控制在25度左右的进行。

3.浸泡：①浸泡时喇叭、显示屏不可放入纳米涂层中，如果MIC是在主板上固定的不是带线的，就用透明胶暂时粘住MIC表面主要是MIC面上有几个送话孔，以免涂层影响MIC声音的大小。

②把主板放进纳米涂层里面浸泡5-6秒,用手缓慢拿起PCB 。

③拿起PCB时USB接口一定要朝上，因为纳米涂层是往下流下面的膜层会变厚，从而影响USB接触不良。

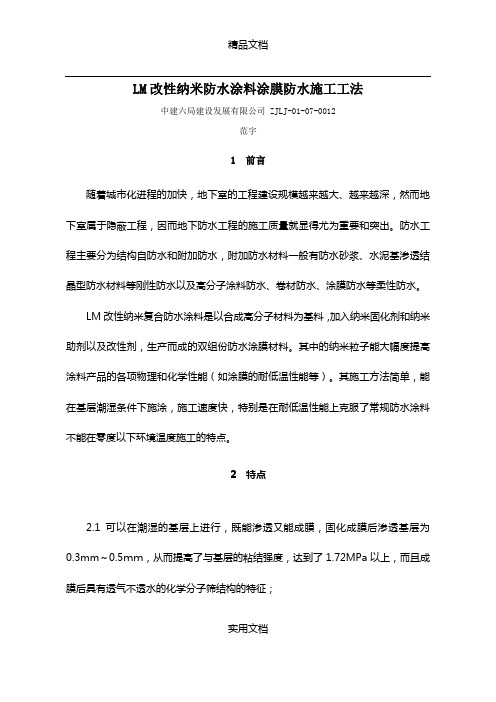

LM改性纳米防水涂料涂膜防水施工工法中建六局建设发展有限公司 ZJLJ-01-07-0012范宇1 前言随着城市化进程的加快，地下室的工程建设规模越来越大、越来越深，然而地下室属于隐蔽工程，因而地下防水工程的施工质量就显得尤为重要和突出。

防水工程主要分为结构自防水和附加防水，附加防水材料一般有防水砂浆、水泥基渗透结晶型防水材料等刚性防水以及高分子涂料防水、卷材防水、涂膜防水等柔性防水。

LM改性纳米复合防水涂料是以合成高分子材料为基料，加入纳米固化剂和纳米助剂以及改性剂，生产而成的双组份防水涂膜材料。

其中的纳米粒子能大幅度提高涂料产品的各项物理和化学性能（如涂膜的耐低温性能等）。

其施工方法简单，能在基层潮湿条件下施涂，施工速度快，特别是在耐低温性能上克服了常规防水涂料不能在零度以下环境温度施工的特点。

2 特点2.1可以在潮湿的基层上进行，既能渗透又能成膜，固化成膜后渗透基层为0.3mm～0.5ｍｍ，从而提高了与基层的粘结强度，达到了1.72MPa以上，而且成膜后具有透气不透水的化学分子筛结构的特征；实用文档2.2对施工环境温度要求不严格，可在－10℃以上的低温环境下施工，克服了冬季施工期间的环境影响，大大缩短了表干和实干时间，从而极大地加快了施工进度；2.3采用的材料无毒、无污染，是环保型防水涂料。

2.4适用范围广，操作方便，特别是在地下防水工程中，可根据混凝土的表面随意涂刷成型，而且可在LM涂膜表面直接抹水泥砂浆或粘贴块料，不起鼓不裂纹，粘结牢固。

3 适用范围本工法适用于建筑施工中以混凝土或砂浆为基层的防水工程，特别适用于冬期施工期间需进行施工、工期较紧的大面积防水工程，在潮湿的基层（无明水即可）、基层外型变化较多、气温较低（－10℃）的施工环境下，本工法具有独特的优势。

4 工艺原理涂料中的纳米粒子独特的物理、化学性能及常规微粒所不具备的小尺寸效应、量子尺寸效应和表面界面效应，特别是对紫外光强烈的反射性能，能大幅度提高涂料产品的各项物理和化学性能（如涂膜的耐低温性能等），实现了有机物和无机物在纳米尺度上的完美结合。

pcb纳米防水涂层使用方法PCB纳米防水涂层使用方法简介步骤1. 准备工作：在开始涂抹纳米防水涂层之前，需要先进行一些准备工作。

确保PCB上的电子元件已经固定且牢固，避免在涂抹涂层时出现移动或损坏。

清除并清洁PCB表面上的任何污垢、灰尘或油渍，以确保涂层能够与表面充分接触。

2. 选择合适的纳米防水涂层：纳米防水涂层有多种类型，根据具体需求选择适合的涂层。

可以根据温度、粘度、透明度、防水等级等因素来进行选择。

确保所选择的涂层对于PCB表面的粘附力好，且不会对元件造成损害。

3. 涂抹涂层：将选择好的纳米防水涂层均匀地涂抹在PCB表面。

可以使用喷涂或刷涂的方式进行涂抹。

确保涂层覆盖整个PCB表面，并尽量避免出现滴流。

4. 干燥：根据涂层的说明，进行适当的干燥时间。

通常，涂层需要在恒定的温度和湿度条件下进行干燥，以确保涂层能够充分固化。

5. 检查和测试：确保涂层的质量和效果，可以进行一些检查和测试。

例如，使用冷热冲击测试或浸水测试来检验涂层对于温度和水分的耐受能力。

检查涂层是否具有较强的附着力，并没有产生气泡、裂纹或流动性等问题。

6. 保护涂层：一旦涂层完成，需要做好保护工作以确保其持久性。

可以在PCB表面上附加一层保护膜，以避免刮擦或污染。

定期检查涂层的状况，如有损坏需要及时修复或重新涂抹。

注意事项在进行涂层工作时，应穿戴适当的个人防护装备，如手套和防护眼镜，以确保人身安全。

在选择纳米防水涂层时，应参考产品说明书，并与涂层生产商或供应商进行咨询，确保选择合适的涂层。

在涂抹涂层时，应控制涂层的厚度，过厚可能会影响PCB元件的散热效果。

在干燥涂层时，应严格按照说明进行，不得加快或减缓干燥时间。

如果在涂层过程中出现任何异常情况，应立即停止并联系专业技术人员进行解决。

以上是PCB纳米防水涂层的使用方法，希望对您有所帮助。

使用纳米防水涂层可以有效保护PCB，提高电子产品的可靠性和使用寿命。

在进行涂层工作时，请务必遵循安全操作规程，并及时保护和维护涂层的质量。

生产工艺文件名称： PCBA三防漆作业指导书拟制：修改：审核：日期：一、PCBA三防漆作用现代电子设备越来越广泛，需要对抗热气，湿气，化学品，甚至毒气、盐雾等恶劣环境，敷形涂料能有效地抵抗各种恶劣环境，保护电子电路免受环境侵蚀。

三防漆是一种特殊配方的涂料，用于保护线路板及其相关设备免受坏境的侵蚀，具有良好的耐高低温性能，其固化后成一层透明保护膜，具有优越的绝缘、防潮、防漏电、防震、防尘、防腐蚀、防老化、耐电晕等性能，可以有效的为印刷电路板（PCBA）提供长期保护。

二、内容及适用范围：本操作规程规定了本公司所有类型PCBA板卡刷涂三防漆的操作规范、工艺要求和质量要求。

三、使用材料、工具：三防漆、装漆盒、橡胶手套、口罩或防毒面具、毛刷、美文胶纸、镊子、通风设备、晾干架、烤箱。

四、技术要求：1、刷三防漆保护须在PCBA组装前经测试、检验合格并彻底清洁干净后进行。

2、使用的毛刷要保持清洁，禁止再用于其他作业；毛刷涂漆时要注意不要滴漏到不需涂漆的部分；使用后的毛刷要用稀料等清洗干净。

3、涂覆层要透明，并且均匀覆盖PCB板和元件，色泽和稠度均匀一致。

4、工艺步骤为：涂刷A面→表干→涂刷B面→室温固化5、喷涂厚度：喷涂厚度为：0.1mm—0.3mm6、涂覆作业区域温度应不低于16℃且相对湿度低于75%的条件下进行（空气湿度过高喷漆会无光泽，且保护性会降低）。

PCB作为复合材料会吸潮，如不去潮，三防漆不能充分起保护作用，预干、真空干燥可去除大部分湿气。

五、刷涂三防漆工艺要求：1、清洁和烘板，除去潮气和水分。

刷涂前必须先将要刷涂PCBA板表面的灰尘、潮气和松香除净，使三防漆很好地粘着在线路板表面。

烘板条件：60°C，30—40分钟，在烘箱中取出后趁热涂敷效果更佳。

2、按产品尺寸及板面元件布局正确选择使用毛刷，将三防漆倒入容器内，然后用毛刷粘适当胶液对线路板进行均匀刷涂。

3、刷涂面积应比器件所占面积大，以保证全部覆盖器件和焊盘。

纳米漆施工工艺
纳米漆施工工艺一般包括以下几个步骤：
1. 准备工作：包括清洁、修复和处理基面。

首先需要将施工基面进行清洁，确保表面没有尘土、油脂和杂质。

然后对基面进行修复，如填补裂缝、修复破损等。

最后需要对基面进行处理，如打磨、抛光等，以保证漆膜的附着力和平整度。

2. 底漆涂装：按照工艺要求，选择适合的底漆进行涂装。

底漆的选择需要根据基面的性质和要求来确定。

底漆涂装需要均匀、一致地涂刷在基面上，并且需要注意涂刷的厚度和涂刷顺序。

3. 中涂涂装：根据需要，进行中涂涂装。

中涂涂装的目的是增加漆膜的厚度和涂装效果。

中涂涂装需要注意保证涂膜的平整度和一致性，避免出现涂膜厚度不均匀或者有刷痕等问题。

4. 纳米漆涂装：选择适合的纳米漆进行涂装。

纳米漆具有优异的防水、防尘、防污性能，可以提高涂装表面的光泽度和硬度。

纳米漆的涂装需要注意涂刷的顺序、涂刷的厚度和涂刷的技术要求。

5. 漆膜养护：在涂装完成后，需要对漆膜进行养护。

养护的目的是让漆膜充分固化，以提高漆膜的性能和寿命。

养护时需要避免外界物质的侵入和机械划伤，同时需注意保持适宜的温度和湿度条件。

纳米漆施工工艺的具体步骤可能会因不同厂家和产品而有所差
异，上述步骤仅供参考，实际操作需根据具体情况和产品说明进行。

pcb纳米防水涂层使用方法pcb纳米防水涂层使用方法1.介绍PCB纳米防水涂层是一种用于电子设备的保护涂层，可以有效防止水分、湿气和其他液体进入电路板，提高设备的防水性能和可靠性。

本文档将详细介绍如何正确使用pcb纳米防水涂层。

2.环境要求在施工pcb纳米防水涂层之前，确保工作环境符合以下要求：________●温度：________建议在15°C至35°C之间进行●相对湿度：________建议在40%至70%之间●通风：________确保良好的通风以排除有害气体3.材料准备在开始涂覆pcb纳米防水涂层之前，准备以下材料：________●PCB纳米防水涂层剂●擦拭布●涂布工具（刷子、喷枪等）●防护手套和眼镜4.涂覆步骤4.1 清洁 PCB使用擦拭布轻轻清洁PCB表面，确保表面没有灰尘、油污或其他杂质。

4.2 涂布a. 预处理在涂布之前，将防水涂层剂搅拌均匀，并依据制造商的指南稀释该涂层剂（如需要）b. 涂布方法●使用刷子：________将适量的防水涂层剂蘸取到刷子上，均匀地涂抹在PCB表面。

●使用喷枪：________将适量的防水涂层剂倒入喷枪的容器中，以适当的距离均匀地喷洒在PCB表面。

c. 涂布技巧●避免过度涂布，以防止形成厚重的涂层，可能会影响电子器件的连接与散热。

●确保涂布过程中的均匀性，避免漏涂或重复涂层。

4.3 干燥和硬化将涂布后的PCB放置在通风良好的室内，等待防水涂层剂完全干燥和硬化。

干燥时间可能需要根据涂层剂的制造商指南来确定。

5.防水效果测试完全干燥后，进行防水效果测试以验证pcb纳米防水涂层的效果。

测试可以采用的方法包括但不限于浸水测试、防水性能测试仪等。

6.安全注意事项在整个涂布过程中，请注意以下安全事项：________●戴上防护手套和眼镜，以防止涂层剂接触皮肤和眼睛。

●在通风良好的区域进行涂布以确保有害气体的排除。

●如果吸入或吞食涂层剂，请立即寻求医疗帮助。

纳米镀膜正确操作方法
纳米镀膜是一种基于纳米技术的表面处理方式，可以用于保护和改善材料的表面性能。

以下是纳米镀膜的正确操作方法：
1. 清洁表面：在进行纳米镀膜之前，首先需要将待处理的表面清洁干净，以确保纳米涂层可以均匀地附着在表面上。

可以使用清洁剂和清水进行清洁。

2. 去除污垢和氧化物：如果表面存在污垢或氧化物，需要使用合适的清洗剂和工具将其去除。

这可以提高纳米涂层的附着力和稳定性。

3. 选择合适的纳米涂层：根据需要，选择适合的纳米涂层材料。

不同的纳米涂层具有不同的功能，如增加硬度、增加耐磨性、增强耐腐蚀性等。

4. 均匀涂覆纳米涂层：使用适当的方法，将纳米涂层均匀地涂覆在表面上。

可以使用刷子、喷枪或依靠自动化设备进行涂覆。

确保涂层的厚度均匀一致。

5. 干燥和固化：涂覆完成后，将样品置于适当的环境中进行干燥和固化。

根据纳米涂层材料的要求，可以采用不同的干燥和固化方法，如自然空气干燥、热风干燥或紫外线固化。

6. 表面处理和修饰：根据需要，可以进行表面处理和修饰，以进一步改善纳米涂层的性能。

例如，可以进行抛光、光洁度改善、色彩修饰等。

7. 检测和质量控制：完成纳米涂层后，进行质量控制和检测，以确保涂层的质量和一致性。

可以使用显微镜、扫描电子显微镜等工具进行表面形貌观察和分析。

需要注意的是，纳米镀膜的操作方法和参数可能因不同的纳米涂层材料和设备而有所不同。

在进行操作之前，应仔细阅读和遵循所使用纳米涂层材料的指导手册和操作规程。

另外，操作人员需佩戴适当的个人防护装备，以确保安全。

纳米三防漆【纳米三防漆产品性能】单组份、低粘度树脂，操作简单：适用于刷涂、喷涂、浸涂多种工艺，固化速度快，对各种电路板有良好的附着力。

具有良好的耐高低温性能；其固化后成一层透明保护膜，具有优越的绝缘、防潮、防漏电、防震、防尘、防腐蚀、防老化、防霉、防零件松脱及绝缘耐电晕等性能。

【纳米三防漆用途】本品为电路板三防覆盖漆，具有防水,防潮,绝缘,耐高低温及防盐雾、防老化,防震,防漏电, 防腐蚀、防尘,防霉、防零件松脱及绝缘耐电晕等作用，属溶剂快干型单组份透明液体胶粘剂，胶液固化后形成弹性( 易维修)胶层，胶体完全固化后可在-40+150℃的条件下工作。

产品广泛应用于线路板、电子元器材的绝缘保护。

可用于混合集成电路、汽车电子控制板、电子线路板、航空仪器仪表、软性印刷电路板、电脑控制板、工业控制板、半导体晶体线路保护、家电控制器、户外LED显示屏；还可根据客户要求调制成具有粘接、保密功能的多色涂饰胶。

【纳米三防漆技术参数】颜色：带荧光指示剂半透明液体透明度：95%组份：单组份固化时间：室温3-15分钟左右表干粘度：25℃16.5S450g 5小时比重：@25℃1：0.892闪火点(TCC) ℃：900F技术咨询：1382，7244，751；40065，85846【抗盐雾性能】纳米三防漆具有突出的“防潮”、“防盐雾”、“防霉”性能；良好的憎水性能，在潮湿环境中，漆膜仍不失其良好的介电性能；有较强的耐氧化性、热稳定性、抗老化性，能耐多种不同浓度的酸、碱、盐的腐蚀；能在常温或低温下固化，漆膜致密光亮，附着力强，并有装饰性；【操作说明】纳米三防漆工艺简单，根据工件的结构及工艺要求，可选用喷涂、浸涂、刷涂施工方法皆可，涂料粘度可根据选用的涂敷工艺进行适当调解，而不影响涂料性能。

喷涂工艺：喷涂方式上胶使用时如若喷涂非常薄的情况下建议使用普通空压气体加喷枪即可将液体适当倒入喷枪罐体内，密封后直接进行喷涂使用。

浸涂工艺：浸涂件浸入胶液内2秒钟，缓缓提起浸涂件、倾斜，待多余胶液自然流掉，浸涂件平放于吸水纸（小件）或支架上（大件），一般3-15分钟内表干，检查浸涂件表面情况，未上胶者刷涂补胶。
