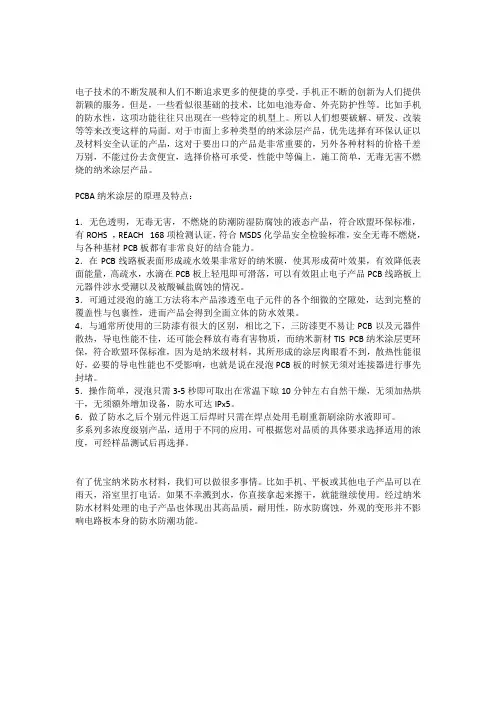

纳米涂层可以对产品电子元件进行防护

电子技术的不断发展和人们不断追求更多的便捷的享受，手机正不断的创新为人们提供新颖的服务。

但是，一些看似很基础的技术，比如电池寿命、外壳防护性等。

比如手机的防水性，这项功能往往只出现在一些特定的机型上。

所以人们想要破解、研发、改装等等来改变这样的局面。

对于市面上多种类型的纳米涂层产品，优先选择有环保认证以及材料安全认证的产品，这对于要出口的产品是非常重要的，另外各种材料的价格千差万别，不能过份去贪便宜，选择价格可承受，性能中等偏上，施工简单，无毒无害不燃烧的纳米涂层产品。

PCBA纳米涂层的原理及特点：1．无色透明，无毒无害，不燃烧的防潮防湿防腐蚀的液态产品，符合欧盟环保标准，有ROHS ，REACH 168项检测认证，符合MSDS化学品安全检验标准，安全无毒不燃烧，与各种基材PCB板都有非常良好的结合能力。

2．在PCB线路板表面形成疏水效果非常好的纳米膜，使其形成荷叶效果，有效降低表面能量，高疏水，水滴在PCB板上轻甩即可滑落，可以有效阻止电子产品PCB线路板上元器件涉水受潮以及被酸碱盐腐蚀的情况。

3．可通过浸泡的施工方法将本产品渗透至电子元件的各个细微的空隙处，达到完整的覆盖性与包裹性，进而产品会得到全面立体的防水效果。

4．与通常所使用的三防漆有很大的区别，相比之下，三防漆更不易让PCB以及元器件散热，导电性能不佳，还可能会释放有毒有害物质，而纳米新材TIS PCB纳米涂层更环保，符合欧盟环保标准，因为是纳米级材料，其所形成的涂层肉眼看不到，散热性能很好，必要的导电性能也不受影响，也就是说在浸泡PCB板的时候无须对连接器进行事先封堵。

5．操作简单，浸泡只需3-5秒即可取出在常温下晾10分钟左右自然干燥，无须加热烘干，无须额外增加设备，防水可达IPx5。

6．做了防水之后个别元件返工后焊时只需在焊点处用毛刷重新刷涂防水液即可。

多系列多浓度级别产品，适用于不同的应用，可根据您对品质的具体要求选择适用的浓度，可经样品测试后再选择。

纳米涂层的介绍和用途纳米科技在当今世界迅速发展，纳米涂层便是在纳米科技基础上发展起来的一种新型涂层。

与传统涂层相比，纳米涂层具有优异的性能和广阔的应用前景。

本文将从性能和应用两个方面对纳米涂层进行介绍和归纳。

一、性能纳米涂层的性能优越主要体现在以下几个方面：1.高硬度纳米涂层采用的是纳米材料，其硬度远远大于传统涂层。

比如，钻石样纳米涂层的硬度可以达到40Gpa以上，而传统金刚石涂层也只有10Gpa左右。

这意味着纳米涂层可以更好地保护表面不受刮伤和磨损。

2.低摩擦纳米涂层可以大大降低表面之间的摩擦系数，甚至可以降低到0.01，这是传统涂层难以达到的。

这种性能可以让机械设备运行更加流畅，延长设备的使用寿命。

3.耐腐蚀纳米涂层具有很好的耐腐蚀性能，可以抵抗酸、碱、盐等腐蚀物质的侵袭。

这种特性可以降低设备的修理和更换成本。

4.高透明度纳米涂层可以达到高透明度，和传统涂层相比，能更加真实地展示物体外表的颜色和纹理，甚至可以用于保护玻璃表面。

5.高绝缘性纳米涂层具有较高的绝缘性能，可用于电子元器件的表面保护，同时还能减轻电子设备的体积，提高物体的整体性能。

二、应用纳米涂层广泛应用于各个领域，包括了以下几个方面：1.机械领域纳米涂层可以应用于机械设备表面，如地铁的轨道表面，可减少摩擦，提高机械设备的使用寿命。

同时，纳米涂层还可以用于汽车发动机高温部位的涂层，以提高发动机的使用寿命和性能。

2.生物医学纳米涂层在生物医学领域应用广泛，可以用于人体假肢和金属植入物的涂层，避免对人体的刺激和腐蚀。

同时，纳米涂层还可以用于医疗设备的表面保护，使得设备更加耐用和健康。

3.电子领域纳米涂层可以用于电子设备的保护，如手机、平板电脑等，以保证设备的稳定性和使用寿命。

同时，纳米涂层还可以用于电池的保护，降低电池损坏和漏液的风险。

4.建筑领域纳米涂层可以用于建筑物的表面涂层，如玻璃表面涂层，可防止建筑物玻璃受到风化、紫外线、冲击和腐蚀。

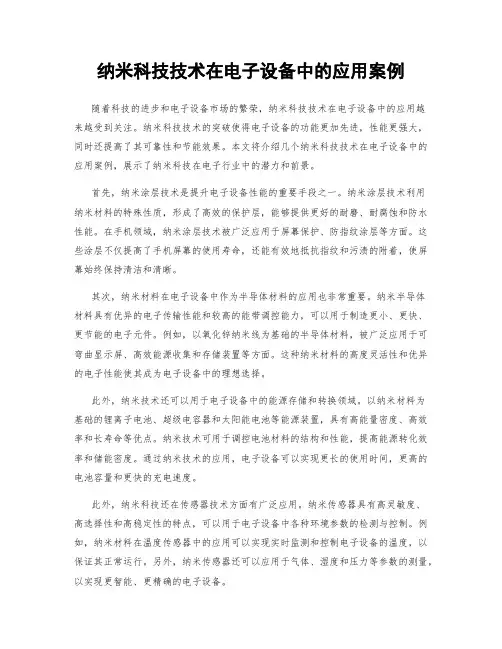

纳米科技技术在电子设备中的应用案例随着科技的进步和电子设备市场的繁荣，纳米科技技术在电子设备中的应用越来越受到关注。

纳米科技技术的突破使得电子设备的功能更加先进，性能更强大，同时还提高了其可靠性和节能效果。

本文将介绍几个纳米科技技术在电子设备中的应用案例，展示了纳米科技在电子行业中的潜力和前景。

首先，纳米涂层技术是提升电子设备性能的重要手段之一。

纳米涂层技术利用纳米材料的特殊性质，形成了高效的保护层，能够提供更好的耐磨、耐腐蚀和防水性能。

在手机领域，纳米涂层技术被广泛应用于屏幕保护、防指纹涂层等方面。

这些涂层不仅提高了手机屏幕的使用寿命，还能有效地抵抗指纹和污渍的附着，使屏幕始终保持清洁和清晰。

其次，纳米材料在电子设备中作为半导体材料的应用也非常重要。

纳米半导体材料具有优异的电子传输性能和较高的能带调控能力，可以用于制造更小、更快、更节能的电子元件。

例如，以氧化锌纳米线为基础的半导体材料，被广泛应用于可弯曲显示屏、高效能源收集和存储装置等方面。

这种纳米材料的高度灵活性和优异的电子性能使其成为电子设备中的理想选择。

此外，纳米技术还可以用于电子设备中的能源存储和转换领域。

以纳米材料为基础的锂离子电池、超级电容器和太阳能电池等能源装置，具有高能量密度、高效率和长寿命等优点。

纳米技术可用于调控电池材料的结构和性能，提高能源转化效率和储能密度。

通过纳米技术的应用，电子设备可以实现更长的使用时间，更高的电池容量和更快的充电速度。

此外，纳米科技还在传感器技术方面有广泛应用。

纳米传感器具有高灵敏度、高选择性和高稳定性的特点，可以用于电子设备中各种环境参数的检测与控制。

例如，纳米材料在温度传感器中的应用可以实现实时监测和控制电子设备的温度，以保证其正常运行。

另外，纳米传感器还可以应用于气体、湿度和压力等参数的测量，以实现更智能、更精确的电子设备。

综上所述，纳米科技技术在电子设备中的应用案例丰富多样。

从纳米涂层技术到纳米半导体材料、纳米能源存储和转换、纳米传感器等领域，纳米科技的突破为电子设备带来了巨大的性能提升和创新发展。

纳米涂层的制备与应用教程纳米涂层是一种具有纳米级颗粒的薄膜材料，具有高度的化学稳定性和物理性能，可以应用于不同领域，例如电子、医疗、能源等。

本文将介绍纳米涂层的制备方法以及其在不同领域中的应用。

一、纳米涂层的制备方法1. 溶胶-凝胶法：该方法通过溶胶和凝胶的反应生成纳米颗粒，然后将其分散在溶剂中，最后通过涂覆或喷涂的方式制备纳米涂层。

这种方法制备的纳米涂层具有较好的均匀性和附着力。

2. 物理气相沉积法：该方法通过高温蒸发或溅射的方式使纳米颗粒沉积在基材上，形成纳米涂层。

物理气相沉积法制备的纳米涂层具有较高的密度和硬度。

3. 化学气相沉积法：该方法通过化学反应使气体中的原子沉积在基材上形成纳米涂层。

化学气相沉积法制备的纳米涂层具有良好的化学结合性和纳米级精度。

4. 电化学沉积法：该方法通过电化学反应使金属离子沉积在基材上形成纳米涂层。

电化学沉积法制备的纳米涂层具有较好的均匀性和附着力。

5. 真空蒸发法：该方法通过在真空条件下蒸发材料，然后沉积在基材上形成纳米涂层。

真空蒸发法制备的纳米涂层具有较高的纳米级结构和较好的光学性能。

二、纳米涂层的应用领域1. 电子领域：纳米涂层可以用于电子元件的隔离和保护。

例如，利用纳米涂层可以提高电子元件的耐磨性、耐腐蚀性以及导电性，从而延长电子元件的使用寿命。

2. 医疗领域：纳米涂层可以用于医疗器械的抗菌和抗生物污染。

例如，在手术器械上涂覆纳米涂层可以减少细菌的附着和生长，提高器械的卫生性能。

3. 能源领域：纳米涂层可以应用于太阳能电池、燃料电池等能源设备中。

例如，在太阳能电池上涂覆纳米涂层可以提高光吸收效率，从而提高太阳能转化效率。

4. 污染治理领域：纳米涂层可以用于空气净化和水处理。

例如，在空气净化器中使用纳米涂层可以吸附和分解有害气体，提高空气质量。

5. 涂料领域：纳米涂层可以用于智能涂料和防污涂料。

例如，在智能涂料中使用纳米涂层可以实现温度感应和光响应，从而提高涂料的功能性。

纳米涂层的市场前景与应用研究在当今科技飞速发展的时代，纳米技术作为一项具有革命性的创新领域，正不断地为各个行业带来全新的机遇和变革。

其中，纳米涂层以其独特的性能和广泛的应用前景，逐渐成为了市场关注的焦点。

纳米涂层，顾名思义，是将涂层材料以纳米尺度进行处理和应用，从而赋予涂层前所未有的性能和功能。

与传统涂层相比，纳米涂层具有更优异的耐磨、耐腐蚀、防水、防污、抗菌等特性，这使得它在众多领域展现出了巨大的应用潜力。

从市场前景来看，纳米涂层的发展呈现出一片繁荣的景象。

随着制造业的不断升级和对产品质量要求的日益提高，对于具有高性能保护涂层的需求持续增长。

例如，在汽车工业中，纳米涂层可以用于提高汽车零部件的耐磨和耐腐蚀性能，延长使用寿命，减少维修成本。

在电子行业，纳米涂层能够增强电子产品的防水和防尘能力，提高产品的可靠性和稳定性。

此外，航空航天、医疗器械、能源等领域对纳米涂层的需求也在不断扩大。

据市场研究机构预测，未来几年纳米涂层市场将保持较高的增长率。

这主要得益于技术的不断进步、成本的逐渐降低以及市场对高性能涂层的持续需求。

同时，政府对环保和可持续发展的重视也为纳米涂层的发展提供了政策支持。

例如，一些国家出台了严格的环保法规，要求企业减少污染物排放，而纳米涂层在某些情况下可以替代传统的化学处理方法，减少对环境的污染。

在应用方面，纳米涂层已经取得了众多令人瞩目的成果。

在建筑领域，纳米涂层可以应用于玻璃表面，使其具有自清洁功能。

这种自清洁玻璃能够利用阳光中的紫外线分解表面的污垢，雨水一冲即可保持干净，大大降低了建筑物的清洁成本。

同时，纳米涂层还可以用于提高建筑材料的防水和抗风化性能，延长建筑物的使用寿命。

在纺织行业，纳米涂层可以赋予纺织品防水、防油、防污和抗菌等功能。

例如，户外运动服装经过纳米涂层处理后，可以在恶劣的天气条件下保持干爽和清洁，同时具有抗菌性能，减少异味和皮肤感染的风险。

在能源领域，太阳能电池板表面的纳米涂层可以提高其光吸收效率，从而增加发电量。

纳米陶瓷涂层技术纳米陶瓷涂层技术是指利用纳米技术制备的陶瓷涂层，主要应用于金属、玻璃、塑料等材料表面，能够提供优异的耐磨、耐腐蚀、耐高温等性能。

本文将从纳米陶瓷涂层的基本原理、制备方法、应用领域及发展前景等方面进行探讨，以期对读者有所帮助。

一、基本原理纳米陶瓷涂层是指由纳米级陶瓷颗粒组成的薄膜，在表面涂覆于物体表面。

与普通涂层相比，纳米陶瓷涂层具有优异的耐磨、耐腐蚀、耐高温等性能，主要原理如下：1.纳米级陶瓷颗粒具有较高的硬度和抗磨损性能，能够有效增强涂层的耐磨损性能。

2.纳米级陶瓷颗粒对外界腐蚀介质具有较强的抵抗能力，能够有效提高涂层的防腐蚀性能。

3.纳米级陶瓷颗粒具有较高的热稳定性和耐高温性能，能够有效提高涂层的耐高温性能。

基于以上原理，纳米陶瓷涂层能够为物体表面提供优异的保护效果，广泛应用于汽车、航空航天、医疗器械等领域。

二、制备方法纳米陶瓷涂层的制备方法多种多样，常见的有物理气相沉积、化学气相沉积、溶胶-凝胶法、电沉积法等。

下面将分别对几种常见的制备方法进行介绍：1.物理气相沉积法物理气相沉积法是利用物质的物理性质在真空或低压环境下进行涂层制备的一种方法。

具体步骤包括蒸发源的加热、蒸发源的蒸发、蒸发物质的传输和沉积在衬底表面等过程。

通过控制沉积条件和衬底温度，可以制备出具有优异性能的纳米陶瓷涂层。

2.化学气相沉积法化学气相沉积法是利用气相化学反应在衬底表面进行涂层制备的一种方法。

具体步骤包括气相前驱体的裂解、反应产物的沉积和涂层的形成等过程。

通过选择合适的前驱体和反应条件，可以制备出具有优异性能的纳米陶瓷涂层。

3.溶胶-凝胶法溶胶-凝胶法是利用溶胶和凝胶过程在衬底表面进行涂层制备的一种方法。

具体步骤包括制备溶胶、溶胶成型、凝胶和烧结等过程。

通过控制溶胶的成分和制备条件，可以制备出具有优异性能的纳米陶瓷涂层。

4.电沉积法电沉积法是利用电化学反应在电极表面进行涂层制备的一种方法。

具体步骤包括电解液的选择、电极的处理、电沉积过程和电沉积后的处理等过程。

纳米级涂层技术的优势与应用场景近年来，纳米级涂层技术在各个领域的应用日益广泛。

纳米级涂层技术通过在物体表面形成纳米级厚度的薄膜，改变物体的表面性质，从而实现一系列的功能改进。

本文将就纳米级涂层技术的优势以及几个应用场景进行描述。

首先，纳米级涂层技术具有优异的性能和功能改进能力。

这是因为纳米级涂层薄膜具有较高的比表面积，大大增加了与周围环境的接触面积，导致其具有出色的抗氧化、耐磨、抗腐蚀以及耐高温性能。

此外，纳米级涂层薄膜还能够调控物体的表面能、粘附性和润湿性，从而实现增强涂层的附着力和耐磨性。

这些性能和功能改进使得纳米级涂层在许多领域具有广泛的应用前景。

其次，纳米级涂层技术在航空航天领域具有重要的应用价值。

航空航天器在极端的环境下工作，如高温、低温、真空和强辐射等，对材料的表面性能提出了严格的要求。

纳米级涂层技术可以通过调整涂层成分和结构，提高材料的抗高温性能和耐辐射性能，同时还能够减少航天器表面的氧化和腐蚀问题，从而提高航天器的可靠性和寿命。

此外，纳米级涂层技术在汽车工业中也得到了广泛应用。

汽车表面涂层能够提高汽车的耐磨性、耐腐蚀性和耐候性，延长汽车的使用寿命。

纳米级涂层技术通过形成高硬度的陶瓷涂层或者降低摩擦系数的润滑涂层，能够减少摩擦损失和能量消耗，提高汽车的燃油效率。

此外，纳米级涂层技术还可以制备具有自清洁功能的涂层，通过水珠自洗效应使得汽车表面易于清洁。

这些功能改进可以提升汽车的性能和驾驶体验。

另外，纳米级涂层技术在电子产品领域也具有重要的应用。

电子产品表面具有很强的化学活性，容易受到湿气、腐蚀性气体和灰尘的侵蚀。

纳米级涂层技术可以在电子产品表面形成一层保护薄膜，阻隔湿气和有害气体的渗透，从而提高电子产品的稳定性和可靠性。

此外，纳米级涂层薄膜还可以提高电子产品的抗指纹和抗划伤性能，保持产品的外观和使用寿命。

最后，纳米级涂层技术在医疗领域也有广泛的应用。

医疗器械表面容易受到细菌和病原微生物的侵袭，导致交叉感染的风险增加。

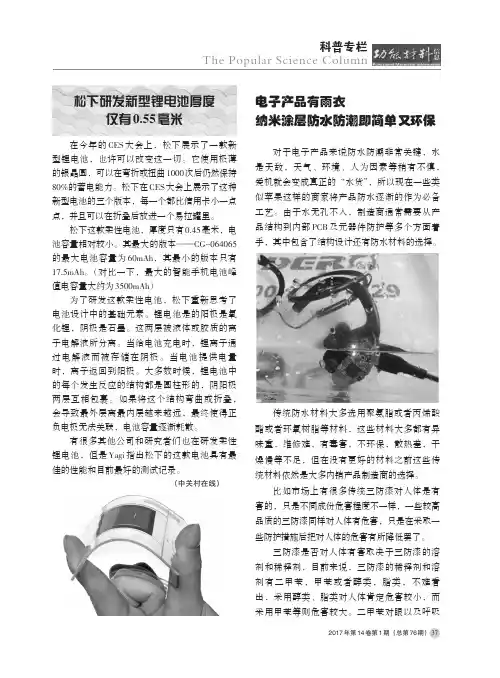

2017年第14卷第1期（总第76期）科普专栏The Popular Science Column在今年的CES 大会上，松下展示了一款新型锂电池，也许可以改变这一切。

它使用极薄的银晶圆，可以在弯折或扭曲1000次后仍然保持80%的蓄电能力。

松下在CES 大会上展示了这种新型电池的三个版本，每一个都比信用卡小一点点，并且可以在折叠后放进一个易拉罐里。

松下这款柔性电池，厚度只有0.45毫米，电池容量相对较小。

其最大的版本——CG-064065的最大电池容量为60mAh ，其最小的版本只有17.5mAh 。

（对比一下，最大的智能手机电池峰值电容量大约为3500mAh ）为了研发这款柔性电池，松下重新思考了电池设计中的基础元素。

锂电池是的阳极是氧化锂，阴极是石墨。

这两层被液体或胶质的离子电解液所分离。

当给电池充电时，锂离子通过电解液而被存储在阴极。

当电池提供电量时，离子返回到阳极。

大多数时候，锂电池中的每个发生反应的结构都是圆柱形的，阴阳极两层互相包裹。

如果将这个结构弯曲或折叠，会导致最外层离最内层越来越远，最终使得正负电极无法关联，电池容量逐渐耗散。

有很多其他公司和研究者们也在研发柔性锂电池，但是Yagi 指出松下的这款电池具有最佳的性能和目前最好的测试记录。

（中关村在线）电子产品有雨衣纳米涂层防水防潮即简单又环保对于电子产品来说防水防潮非常关键，水是天敌，天气、环境、人为因素等稍有不慎，爱机就会变成真正的“水货”，所以现在一些类似苹果这样的商家将产品防水逐渐的作为必备工艺。

由于水无孔不入，制造商通常需要从产品结构到内部PCB 及元器件防护等多个方面着手，其中包含了结构设计还有防水材料的选择。

传统防水材料大多选用聚氨脂或者丙烯酸酯或者环氧树脂等材料，这些材料大多都有异味重，维修难，有毒害，不环保，散热差，干燥慢等不足，但在没有更好的材料之前这些传统材料依然是大多内销产品制造商的选择。

比如市场上有很多传统三防漆对人体是有害的，只是不同成份危害程度不一样，一些较高品质的三防漆同样对人体有危害，只是在采取一些防护措施后把对人体的危害有所降低罢了。

pcb纳米防水涂层使用方法pcb纳米防水涂层使用方法1.简介PCB纳米防水涂层是一种应用于电子产品PCB板上的保护涂层。

它具有防水、防尘、防霉等功能，可以有效提高电子产品的耐用性和可靠性。

本文档将详细介绍PCB纳米防水涂层的使用方法。

2.准备工作在使用PCB纳米防水涂层之前，需要进行以下准备工作：a.清洁：将PCB板表面彻底清洁，确保无灰尘、油污等杂质。

b.面罩：佩戴防护面罩，避免直接吸入涂层喷洒时产生的细小颗粒。

3.涂层工具准备在涂抹PCB纳米防水涂层之前，需要准备以下工具：a.喷枪：选择适合的喷枪，确保能够均匀涂抹涂层。

b.容器：准备涂层材料的容器，确保喷洒顺畅。

c.搅拌棒：用于搅拌涂层材料，确保其均匀混合。

d.涂层材料：选择合适的PCB纳米防水涂层材料，可根据产品要求选用。

4.涂抹过程a.搅拌：将涂层材料倒入容器中，使用搅拌棒充分搅拌，确保涂层材料均匀混合。

b.喷洒：将喷枪对准PCB板，以适当的距离喷洒涂层，确保涂层均匀覆盖整个PCB板表面。

c.干燥：待涂层喷洒完成后，将PCB板放置在通风干燥的环境中，待涂层完全干燥后方可进行后续操作。

5.注意事项在涂抹PCB纳米防水涂层时，需要注意以下事项：a.温度：确保涂层喷洒环境温度适宜，建议在20.25摄氏度下进行操作。

b.湿度：避免在高湿度环境下进行涂抹，可能会影响涂层的效果。

c.厚度：根据产品要求，确保涂层厚度均匀并达到要求。

d.过程监控：在涂抹过程中，及时检查涂层的覆盖情况，并进行必要的调整。

6.附件本文档涉及的附件包括：a.PCB纳米防水涂层使用工具图片b.PCB纳米防水涂层使用注意事项清单7.法律名词及注释a.PCB：Printed Circuit Board（印刷电路板）的缩写，是一种用于连接和支持电子组件的导电线路板。

b.涂层：在PCB纳米防水涂层中指的是覆盖在PCB板上的保护材料。

纳米涂层生产工艺引言：纳米涂层是一种通过在材料表面形成纳米级的保护层，提高材料表面性能的技术。

它具有优异的耐磨、耐腐蚀、耐高温等特性，并且可以应用于各种材料的表面，如金属、陶瓷、塑料等。

本文将介绍纳米涂层的生产工艺以及其在各个领域的应用。

一、纳米涂层的生产工艺1. 表面处理：在进行纳米涂层之前，必须对材料表面进行处理，以确保涂层能够牢固附着在材料表面。

常见的表面处理方法包括机械打磨、酸洗、喷砂等。

这些处理方法可以去除材料表面的氧化层、油脂等杂质，提高涂层的附着力。

2. 涂布技术：涂布技术是纳米涂层生产的核心环节之一。

常用的涂布技术包括溶液法、浸涂法、喷涂法等。

溶液法是将纳米材料溶解于溶剂中，然后通过刷涂、滚涂等方式将溶液均匀涂布在材料表面。

浸涂法是将材料浸入含有纳米材料的溶液中，使纳米材料沉积在材料表面。

喷涂法则是通过喷枪将纳米材料以液滴或粉末的形式喷射到材料表面，形成涂层。

3. 热处理：在涂布完成后，需要对涂层进行热处理，以提高其结晶度和致密度。

热处理温度和时间的选择要根据涂层材料的特性来确定，以确保涂层能够达到预期的性能要求。

4. 表面修饰：为了进一步改善纳米涂层的性能，可以对涂层进行表面修饰。

常见的表面修饰方法包括阳极氧化、电沉积、磁控溅射等。

这些方法可以改变涂层的微观结构和化学成分，从而增加其硬度、耐磨性等性能。

5. 表面测试：在生产过程中，需要对纳米涂层进行表面测试，以确保涂层的质量和性能符合要求。

常见的表面测试方法包括厚度测量、硬度测试、耐腐蚀性测试等。

二、纳米涂层的应用领域1. 汽车工业：纳米涂层可以应用于汽车的外观件和内饰件上，提高其耐磨、耐腐蚀性能，延长使用寿命。

此外，纳米涂层还可以增加汽车玻璃的透明度和抗紫外线能力，提高驾驶安全性。

2. 电子工业：纳米涂层可以应用于电子产品的表面，提高其耐磨、耐刮擦性能。

同时，纳米涂层还可以提高电子产品的散热性能，保护电路板免受高温的损害。

3. 航空航天工业：纳米涂层可以应用于飞机的外观件和内部零部件上，提高其耐腐蚀、耐高温性能。

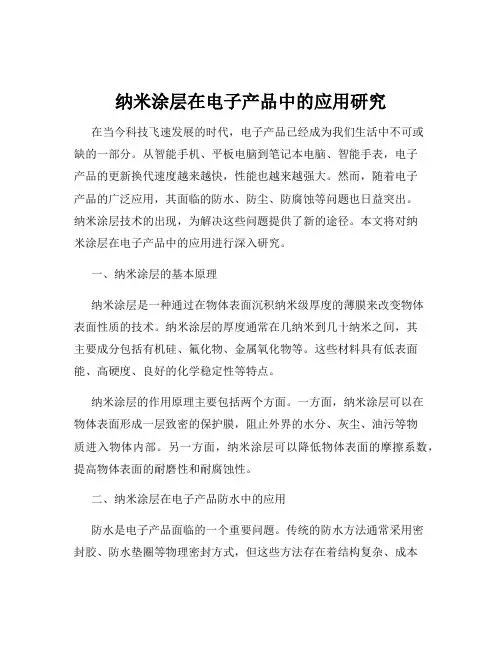

纳米涂层在电子产品中的应用研究在当今科技飞速发展的时代，电子产品已经成为我们生活中不可或缺的一部分。

从智能手机、平板电脑到笔记本电脑、智能手表，电子产品的更新换代速度越来越快，性能也越来越强大。

然而，随着电子产品的广泛应用，其面临的防水、防尘、防腐蚀等问题也日益突出。

纳米涂层技术的出现，为解决这些问题提供了新的途径。

本文将对纳米涂层在电子产品中的应用进行深入研究。

一、纳米涂层的基本原理纳米涂层是一种通过在物体表面沉积纳米级厚度的薄膜来改变物体表面性质的技术。

纳米涂层的厚度通常在几纳米到几十纳米之间，其主要成分包括有机硅、氟化物、金属氧化物等。

这些材料具有低表面能、高硬度、良好的化学稳定性等特点。

纳米涂层的作用原理主要包括两个方面。

一方面，纳米涂层可以在物体表面形成一层致密的保护膜，阻止外界的水分、灰尘、油污等物质进入物体内部。

另一方面，纳米涂层可以降低物体表面的摩擦系数，提高物体表面的耐磨性和耐腐蚀性。

二、纳米涂层在电子产品防水中的应用防水是电子产品面临的一个重要问题。

传统的防水方法通常采用密封胶、防水垫圈等物理密封方式，但这些方法存在着结构复杂、成本高、可靠性低等缺点。

纳米涂层技术的出现，为电子产品的防水提供了一种新的解决方案。

纳米涂层可以在电子产品的电路板、显示屏、电池等部件表面形成一层防水膜，使水分子无法渗透到内部。

这种防水膜具有良好的透气性，可以保证电子产品在正常工作时的散热需求。

同时，纳米涂层的厚度非常薄，不会对电子产品的外观和尺寸产生明显影响。

例如，某知名手机品牌采用了纳米涂层技术，使其手机具备了出色的防水性能。

用户可以在水下拍摄照片、录制视频，甚至在游泳池中使用手机而无需担心进水损坏。

此外，一些智能手表、平板电脑等电子产品也纷纷采用纳米涂层技术来实现防水功能，为用户带来了更加便捷的使用体验。

三、纳米涂层在电子产品防尘中的应用除了防水，防尘也是电子产品需要解决的一个重要问题。

灰尘进入电子产品内部会影响其性能和寿命，甚至导致故障。

纳米科技在电子行业中的使用技巧总结引言：纳米科技是近年来发展迅猛的新兴科技领域，它在电子行业中的广泛应用极大地推动了电子产品的发展和创新。

本文将总结纳米科技在电子行业中的使用技巧，重点介绍其在电子材料、电子元件和电子设备中的应用。

一、纳米材料在电子行业中的应用1. 纳米粒子的利用：纳米金属颗粒可以用于电子沉积、导电墨水和染料敏化太阳能电池等领域。

纳米粒子的小尺寸能够提高材料的导电性能和光学性能，从而提高电子设备的工作效率和性能。

2. 纳米薄膜的应用：纳米薄膜具有特殊的物理和化学性质，广泛应用于电子材料的涂层、导电膜和防腐蚀膜等领域。

纳米薄膜的高强度、高导电性和高稳定性，使其成为电子材料中不可或缺的一部分。

3. 纳米复合材料的开发：纳米材料与传统材料的复合可以产生协同效应，提高材料的电学、热学和机械性能。

纳米复合材料在电路板、电子封装和散热器等电子元件中的应用，可以提高电子设备的可靠性和散热性能。

二、纳米元件在电子行业中的应用1. 纳米晶体管的应用：纳米晶体管是一种尺寸小于100纳米的晶体管，具有高速度、低功耗和高密度等优点。

纳米晶体管在集成电路领域中的应用，使得芯片的性能得到了极大的提升，推动了电子产品的不断升级换代。

2. 纳米存储器件的发展：纳米存储器件，如闪存存储器、磁性存储器和相变存储器等，由于其小尺寸、高密度和快速读写速度，成为储存数据的重要解决方案。

在信息技术领域中，纳米存储器件正日益发挥着重要的作用。

3. 纳米传感器的创新：纳米传感器能够检测和响应微小的物理、化学和生物信号，具有高灵敏度和快速响应的特点。

纳米传感器在电子行业中的广泛应用，提供了更可靠、更精确的数据采集和监测手段。

三、纳米技术在电子设备中的应用1. 纳米涂层的防护：纳米涂层可以提供电子设备的耐磨、防水和防腐蚀等保护性能。

例如，纳米涂层在智能手机的屏幕上应用，能够增强屏幕的硬度和防刮性能，提升设备的使用寿命。

2. 纳米印刷技术的运用：纳米印刷技术可以实现高分辨率、高精度的电子器件制造，如柔性电路板和传感器。

纳米涂层在光电器件中的应用在当今科技高速发展的时代，光电器件在各个领域的应用日益广泛，从通信、显示到能源等领域，都离不开光电器件的身影。

而纳米涂层技术的出现，为光电器件的性能提升和应用拓展带来了新的机遇。

纳米涂层，顾名思义，是指厚度在纳米尺度范围内的涂层。

由于其极小的尺寸，纳米涂层展现出了与传统涂层截然不同的特性。

这些特性使得纳米涂层在光电器件中能够发挥重要作用。

首先，纳米涂层能够显著提高光电器件的光学性能。

在光电器件中，如太阳能电池，对光的吸收和转化效率是关键指标。

纳米涂层可以通过调控其表面的折射率和反射率，实现对光的更好捕获和利用。

例如，一种常见的做法是在太阳能电池表面涂覆一层具有抗反射功能的纳米涂层。

这层涂层能够减少光的反射损失，使得更多的光能够进入电池内部，从而提高电池的光电转换效率。

此外，纳米涂层还可以用于改善光电器件的发光效率。

通过优化涂层的结构和成分，可以增强器件的发光强度和颜色纯度，这在 LED 等发光器件中具有重要意义。

其次，纳米涂层能够增强光电器件的电学性能。

在一些光电器件中，如薄膜晶体管，良好的电学性能对于器件的工作稳定性和响应速度至关重要。

纳米涂层可以提供更好的导电性和绝缘性，从而提高器件的性能。

例如，通过在电极表面涂覆纳米导电涂层，可以降低电阻，提高电流传输效率。

同时，纳米绝缘涂层可以有效地防止漏电和短路现象的发生，提高器件的可靠性。

再者，纳米涂层还能够赋予光电器件良好的环境稳定性和耐久性。

光电器件在实际应用中往往会面临各种恶劣的环境条件，如高温、高湿、腐蚀等。

纳米涂层可以形成一层致密的防护层，阻挡外界因素对器件的侵蚀。

例如，在一些户外使用的光电器件表面涂覆纳米防水、防尘涂层，可以有效延长器件的使用寿命，降低维护成本。

在具体的应用方面，纳米涂层在太阳能电池领域的应用尤为突出。

目前，主流的太阳能电池技术包括晶硅太阳能电池和薄膜太阳能电池。

对于晶硅太阳能电池，纳米涂层可以用于减少表面反射，提高光吸收效率。

纳米涂层在电子器件中的应用研究关键信息项：1、纳米涂层的类型和特性名称：＿___________________________成分：＿___________________________性能特点：＿___________________________2、电子器件的范围和类型具体器件：＿___________________________应用领域：＿___________________________3、研究目的和目标主要目的：＿___________________________预期成果：＿___________________________4、研究方法和流程实验设计：＿___________________________数据采集与分析：＿___________________________5、时间节点和进度安排开始时间：＿___________________________关键阶段时间：＿___________________________结束时间：＿___________________________6、知识产权归属专利申请：＿___________________________成果归属：＿___________________________11 引言纳米技术的快速发展为电子器件性能的提升带来了新的机遇。

纳米涂层由于其独特的物理和化学性质，在电子器件的防护、功能增强等方面展现出巨大的潜力。

本协议旨在明确关于纳米涂层在电子器件中应用研究的相关事宜，确保研究工作的顺利进行和各方权益的保障。

111 纳米涂层的选择与准备研究团队将对多种纳米涂层材料进行筛选和评估，包括但不限于金属氧化物纳米涂层、碳基纳米涂层和聚合物纳米涂层。

这些涂层的特性，如硬度、导电性、耐腐蚀性等，将被详细分析，以确定其在特定电子器件中的适用性。

112 电子器件的确定选定一系列具有代表性的电子器件进行研究，涵盖智能手机、平板电脑、计算机芯片等消费电子产品，以及工业控制设备、通信基站等关键基础设施中的电子组件。

纳米技术在电子产品包装中的应用方式摘要：随着科技的迅猛发展，电子产品在我们的生活中扮演着越来越重要的角色。

然而，与之相伴而来的问题是电子产品的包装和保护。

为了解决这些问题，纳米技术被引入到电子产品的包装中。

本文将介绍纳米技术在电子产品包装中的应用方式，包括纳米薄膜、纳米涂层、纳米填料和纳米传感器等方面。

1. 纳米薄膜纳米薄膜是一种非常薄的薄膜，由纳米材料制成。

通过将纳米颗粒均匀分散在基材上，可以实现不同的电子产品包装需求。

例如，应用纳米薄膜可以提高电子产品的防水性能，从而保护电路板不受潮气和液体的侵蚀。

纳米薄膜还可以提高电子产品的耐磨性和抗刮性，保护产品免受日常使用中的划痕和磨损。

2. 纳米涂层纳米涂层是将纳米颗粒均匀分散在涂料中，然后涂抹在电子产品的表面。

纳米涂层可以提供额外的保护层，防止电子产品的表面受到刮擦、污垢和化学物质的侵蚀。

纳米涂层还可以提高电子产品的光学性能，使显示屏更清晰，颜色更鲜艳。

3. 纳米填料纳米填料是通过在材料中加入纳米颗粒，增强其机械和热性能。

在电子产品包装中，纳米填料可以增强材料的结构强度和耐热性，提供更好的保护和支撑。

例如，纳米填料可以用于电子产品的散热材料，提高产品的散热效果，从而延长电子产品的使用寿命。

4. 纳米传感器纳米传感器是一种能够检测和感知电子产品内部环境的小型传感器。

通过将纳米材料集成到电子产品的包装中，可以实现更精确的环境检测和监测。

例如，纳米传感器可以监测电子产品内部温度、湿度和压力的变化，从而提醒用户采取相应的措施，防止电子产品发生故障或损坏。

总结：纳米技术在电子产品包装中的应用方式提供了各种解决方案，从而提高了电子产品的保护性能和使用寿命。

通过纳米薄膜、纳米涂层、纳米填料和纳米传感器的应用，电子产品可以更好地抵抗外界环境的侵蚀和损坏，提供更好的用户体验。

未来，随着科技的不断进步，纳米技术在电子产品包装中的应用将变得更为广泛，为我们的生活带来更多便利和创新。

纳米涂层在电子元件中的应用研究在当今科技飞速发展的时代，电子元件的性能和可靠性对于各种电子设备的正常运行至关重要。

纳米涂层作为一种新兴的技术，正逐渐在电子元件领域展现出其独特的优势和广泛的应用前景。

纳米涂层，顾名思义，是指涂层的厚度在纳米级别（通常小于 100 纳米）。

由于其极小的尺寸，纳米涂层能够赋予电子元件一系列优异的性能。

首先，纳米涂层具有出色的防水和防潮性能。

电子元件在使用过程中，常常会暴露在潮湿的环境中，这可能导致短路、腐蚀等问题，从而影响其性能和寿命。

纳米涂层能够形成一层致密的保护膜，阻止水分和湿气的侵入。

其微小的孔隙尺寸小于水分子的直径，使得水分子难以渗透。

这在智能手机、平板电脑等便携式电子设备中尤为重要，能够提高设备在潮湿环境下的可靠性。

其次，纳米涂层具备良好的防尘和防污能力。

灰尘和污垢的积累会影响电子元件的散热和信号传输，降低其工作效率。

纳米涂层的表面能较低，使得灰尘和污垢不易附着，而且容易被清洁。

这对于在恶劣环境中工作的电子设备，如工业控制系统中的传感器和电路板，具有重要意义。

再者，纳米涂层可以提高电子元件的耐腐蚀性。

在一些化学环境较为复杂的场合，如化工厂、海洋环境等，电子元件容易受到化学物质的侵蚀。

纳米涂层能够有效地隔离化学物质与电子元件表面的接触，从而延长电子元件的使用寿命。

此外，纳米涂层还能增强电子元件的散热性能。

随着电子设备的集成度越来越高，散热问题成为了制约其性能提升的关键因素之一。

纳米涂层具有较高的热导率，能够帮助热量更快地散发出去，从而保证电子元件在正常的工作温度范围内运行，提高其稳定性和可靠性。

在实际应用中，纳米涂层的种类繁多。

常见的有二氧化硅纳米涂层、氧化铝纳米涂层、碳纳米管涂层等。

不同的纳米涂层材料具有不同的性能特点，适用于不同类型的电子元件。

例如，二氧化硅纳米涂层具有良好的绝缘性能和化学稳定性，常用于集成电路的封装和保护。

氧化铝纳米涂层则具有较高的硬度和耐磨性，适用于电子连接器等经常插拔的部件。

环氧树脂纳米涂料在电子烟外壳防护中的应用研究随着电子烟的普及和发展，人们对于其安全性的关注日益增加。

其中，电子烟外壳的保护对于用户的使用体验和健康安全至关重要。

为了提高电子烟外壳的抗磨损、耐化学腐蚀和防水性能，科研人员开始研究环氧树脂纳米涂料在电子烟外壳防护中的应用。

环氧树脂纳米涂料是一种利用纳米技术将纳米颗粒添加到环氧树脂体系中的新型涂料。

通过控制纳米颗粒的尺寸和分布，可以显著改善涂层的性能。

在电子烟外壳的防护中，环氧树脂纳米涂料具有以下优势：首先，环氧树脂纳米涂料具有优异的抗磨损性能。

电子烟作为便携式设备，经常要与其他物体接触，容易出现刮擦、碰撞等情况。

采用环氧树脂纳米涂料进行防护可以在表面形成一层坚硬的保护膜，有效防止外部物质对外壳的磨损和刮花。

其次，环氧树脂纳米涂料具有出色的耐化学腐蚀性能。

电子烟经常与液体接触，其中包括口香糖、果汁和其他饮料，这些液体中的化学物质可能对电子烟外壳材料具有一定的侵蚀性。

环氧树脂纳米涂料的耐化学腐蚀性能可以有效地保护外壳材料，防止化学物质对外壳的侵害。

另外，环氧树脂纳米涂料还具有良好的防水性能。

电子烟通常在吸气过程中会产生水蒸气，而水蒸气容易渗透到电子烟内部，对电路等部件造成损害。

采用环氧树脂纳米涂料进行防护可以形成一层防水屏障，有效阻止水蒸气的渗透。

然而，环氧树脂纳米涂料在电子烟外壳防护中的应用还存在一些挑战。

首先，涂层的加工工艺需要进一步改进。

目前，涂层的制备工艺较为复杂，需要控制纳米颗粒的尺寸和分布，同时还要考虑与不同材料的粘附性能。

其次，涂层的稳定性需要提高。

电子烟经常暴露在高温、潮湿等环境下，需要确保涂层具有较好的稳定性，不易剥落和变质。

最后，环氧树脂纳米涂料的成本相对较高，如何降低涂层的制备成本是一个需要解决的问题。

为了解决以上挑战，科研人员可以从以下几方面进行研究：一是优化涂层工艺，改进制备方法，提高涂层的均匀性和附着力。

二是研究涂层的稳定性，探索新型的纳米材料，提高涂层的抗高温、抗潮湿等特性。

环氧树脂纳米涂料在电子器件封装中的技术创新电子器件封装技术一直是电子行业中非常重要的领域。

随着电子器件尺寸的不断缩小和功能的不断增强，对于封装材料的要求也越来越高。

近年来，环氧树脂纳米涂料的出现为电子器件封装带来了技术创新的可能性。

本文将探讨环氧树脂纳米涂料在电子器件封装中的技术创新以及其应用前景。

首先，环氧树脂纳米涂料具有优异的性能，使其成为电子器件封装中的理想材料。

一方面，环氧树脂作为一种聚合物材料，具有高机械强度和耐热性，能够保护电子器件免受外部环境的影响。

另一方面，纳米材料的加入使得环氧树脂涂料具备了更多独特的性能。

例如，纳米填料能够增加涂层的硬度和耐磨性，提高封装材料的耐用性和稳定性。

同时，由于纳米颗粒具有较大的比表面积，能够提高电流密度和热传导性能，有助于电子器件的散热和保持性能稳定。

因此，环氧树脂纳米涂料在电子器件封装中具有很大的技术创新潜力。

其次，环氧树脂纳米涂料在电子器件封装中的技术创新主要体现在以下几个方面。

首先，通过精确控制纳米颗粒的尺寸和分布，可以调节涂料的光学性能。

这使得环氧树脂纳米涂料在光学器件封装中具有优异的透光性和抗反射性能，提高器件的显示效果和视觉体验。

其次，纳米填料的加入可以优化涂层的介电特性，提高封装材料的电气绝缘性能。

这对于电子器件的工作稳定性和可靠性有着重要的影响。

再次，环氧树脂纳米涂料的应用可以实现器件封装的微观尺寸控制。

通过纳米级涂层的沉积和光刻技术的结合，可以实现器件封装结构的微观图案化，进一步提升电子器件性能和集成度。

对于环氧树脂纳米涂料在电子器件封装中的应用前景，可以预见将会有一系列创新性的技术和产品逐渐涌现。

首先，随着纳米材料的研究和制备技术的不断进步，将有更多的纳米材料被应用于环氧树脂涂料中，进一步拓宽了封装材料的性能范围。

例如，纳米金属颗粒的加入可以实现电子器件的导电性封装，为电子元器件的集成和传输提供新的可能性。

其次，随着电子器件封装结构的复杂化和微型化，环氧树脂纳米涂料的应用将更加注重工艺的精确控制。

纳米技术在电子产品中的实际应用技巧纳米技术是一门在当今科技领域中备受关注的新兴技术，其在电子产品中的实际应用已经展现出巨大的潜力。

纳米技术是通过对材料的精确控制和制造，使其在纳米尺度下具有特殊的物理和化学特性。

在电子产品中，纳米技术的应用可以带来更高的性能、更小的尺寸和更低的能耗。

本文将探讨纳米技术在电子产品中的实际应用技巧。

首先，纳米技术在电子产品中的应用之一是在制造微型芯片方面。

纳米技术可以大大提高芯片的密度和功能性。

通过使用纳米材料，比如碳纳米管和硅纳米颗粒，可以制造出更小、更快的芯片。

这种纳米材料具有优异的电子传导性能和热传导性能，可以大大提高芯片的性能和功耗。

此外，纳米技术还可以用于制造更高分辨率的显示屏，比如使用纳米颗粒来制造高清晰的液晶显示屏，或者使用纳米线来制造柔性显示屏。

其次，纳米技术在电子产品中的应用还包括纳米传感器的制造。

纳米传感器是一种能够检测细微变化或者特定物质的存在的设备。

纳米技术可以制造出高灵敏度、高选择性的纳米传感器，可以应用于各种领域，比如环境监测、医疗诊断和食品安全。

例如，纳米传感器可以被用于检测空气中的有害气体，如二氧化碳和甲醛，以及水中的重金属污染物。

此外，纳米传感器还可以应用于生物医学领域，例如通过检测人体内的疾病标志物来实现早期诊断和治疗。

第三，纳米技术在电子产品中的应用还涉及到能源领域。

纳米技术可以用于改进电池的性能和储能能力。

通过使用纳米材料，可以制造出更高效、更稳定的锂离子电池和太阳能电池。

纳米材料的高比表面积和特殊结构可以提高电池的能量密度、充放电速度和循环寿命。

此外，纳米技术还可以制造出更薄、更轻、更柔性的太阳能电池，以满足未来电子产品对能源的需求。

最后，纳米技术在电子产品中的应用还包括纳米涂层和纳米杂交材料的使用。

纳米涂层可以增强电子产品的抗氧化性、耐磨性和防水性能。

例如，使用纳米涂层可以改善手机屏幕的防划伤和防指纹性能。

此外，纳米杂交材料可以用于改善电子产品的热管理和材料强度。
