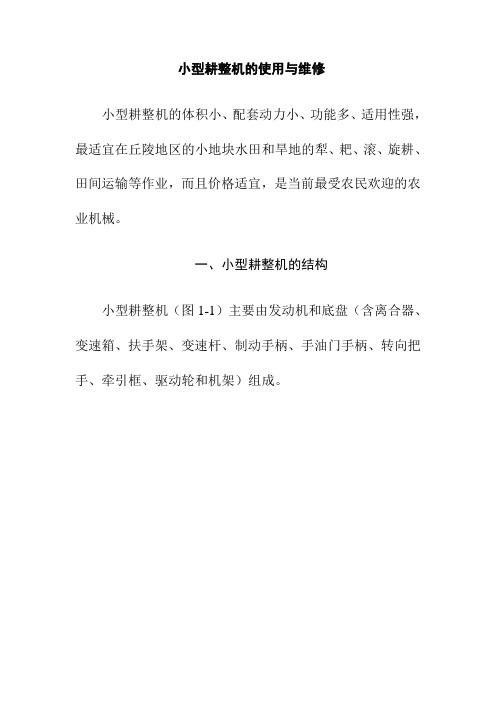

小型耕整机的使用与维修小型耕整机的体积小、配套动力小、功能多、适用性强，最适宜在丘陵地区的小地块水田和旱地的犁、耙、滚、旋耕、田间运输等作业，而且价格适宜，是当前最受农民欢迎的农业机械。
一、小型耕整机的结构小型耕整机（图1-1）主要由发动机和底盘（含离合器、变速箱、扶手架、变速杆、制动手柄、手油门手柄、转向把手、牵引框、驱动轮和机架）组成。
二、主要用途1、耕整机犁耕小型耕整机配带耕整犁，可在水田、旱地、果园进行犁耕作业。
2、耕整机旋耕小型耕整机配带旋耕机，可在水田、旱地、果园进行旋耕、犁耙作业。
3、耕整机田间运输小型耕整机配挂农用挂车，可在村道机耕小道及田间进行农业运输作业。
三、主要规格1、配套动力（表1-1）2、重量和轮距（表1-2）3、工作速度（表1-3）4、工作性能（表1-4）四、耕整机的检查与调整（一）三角传动皮带松紧的调整1、要求两根三角皮带应等长，松紧要适宜：张紧后用4个手指同时按下两根皮带的中部（图1-2），以该处下沉15毫米左右为宜。
应保证出动和从动两皮带轮槽对正。
2、方法（图1-3）拧松发动机底座与机架上4颗固定螺母，调整螺母并相应调整手油门拉线的长度，前后移动柴油机在机架上位置来改变皮带的松紧程度。
过松时，柴油机往前移；过紧时，柴油机往后移。
（二）离合及制动的调整1、要求离合器手柄位于“离”时，离合器应分离彻底，即换挡时不发出敲击声；位于“合”时，应为可靠传递动力，无打滑现象；手柄位于“制动”时单机应能制动。
2、方法调整（图1-4）：将手柄放于“合”位置，拧松螺母，然后转动拉杆以调节拉杆长度，使手柄在框内的自由行程为10-15毫米左右为宜（图1-5），然后锁紧螺母。
将手柄放在“离”位置时，拧松螺母，调整制动弹簧在拉杆上的位置，此时不允许有制动。
当手柄拉至“制动”位置时，单机能可靠制动。
图1-4 图1-5（三）转向手把的调整1、要求耕整机是通过操纵左手把或者右手把的捏紧或放松来控制转向的。
微型耕整机操作与维护一、构造与使用（一）基本构造1wG_4型微耕机主要是由机架、柴油机、传动系统、行走系统、操纵系统、旋转刀轴、刀片、耕深调节装置及罩壳等组成。
图7-1 微型耕整机旋耕刀轴由无缝钢管制成，轴的两端焊有轴头，与左右支臂相连。
轴上焊有刀座或刀盘，刀座按螺旋线排列焊在刀轴上，供安装刀片之用；刀盘周边有间距相等的孔位，便于根据农业技术要求安装刀片。
机架由中央齿轮箱、左右主梁、传动箱和侧板等组成。
传动系统是靠柴油发动机动力输出轴传来的动力驱动刀轴回转的。
此外。
还配有挡泥罩和平土板，用来防止泥土飞溅和进一步碎土，也可以保护耕作人员的安全，改善劳动条件。
采用先进的低速发动机作为动力。
经皮带传动至变速箱，通过变速箱内的齿轮变速后。
直接传到耕作部件。
更换不同的作业部件，可进行多种农田作业。
本机采用涨紧式离合装置，设置2个前进挡位、2个后退挡位。
体积小，质量轻，作业稳定性好，手把可任意调整。
（二）主要特点1.动力传动系统结构简单、稳定可靠。
动力与传动能够满足多种作业需要。
变速排挡数为1+1，设有2个前进挡、2个倒退挡。
I挡传动比为36∶1（5．17km/h）；R挡传动比为40∶1（3．8km/h）。
2.操纵简单，行走灵活。
该机型能适应农村的小地块、狭窄的田间道路及山区小块梯田，超过20cm宽的道路，该机均能顺利通过。
3.更换不同的作业部件，可进行多种农田作业。
该机主要作业功能是开沟、旋耕；换装相应机具，也适用于蔬菜、果园、茶园等经济作物的翻地、中耕、除草、松土、培土、施肥、喷药等行间作业。
耕作部件采用插销连接，换装方便。
（三）微耕机的正确操作1.磨合试运转在使用微耕机前，应在中油门空载磨合12h以上，放掉发动机及底盘磨合的机油（沉淀后可加入底盘内），清洗机油滤网，加入清洁的CD级4柴油机机油。
磨合试运转的微耕机经检查确认技术状态良好后，方可投入正常的作业。
在微耕机使用初期，切忌超负荷耕作，应在中小负荷作业48h后，更换掉发动机及底盘的机油。
