给水泵站 工艺设计

排涝泵站计算：1.总说明①城市暴雨强度公式**市距南京仅45km，地理气象条件相似，本次雨水设计暴雨强度公式仍采用南京市暴雨强度公式，即：8.02989++=tlgP1(3.q13.0/()3.)671式中：q－暴雨强度（1/s ha）p－设计重现期（a）t－设计降雨历时（min）**市近20年的雨水工程规划及设计均采用以上公式。

从多年的实际使用效果看，此公式能较准确地反映本地区降雨特征，可作为本次雨水计算的基本依据。

根据城市性质、重要性以及汇水地区类型（广场、干道、厂区、居住区）特点和气候条件等因素确定。

根据《**市城市总体规划》（2002~2020）所确定的城市性质及本市的地形和气象特点，并参照周围相近城市所采用的标准，本次整治范围内设计重现期取1年。

②径流系数根据《城市排水工程规划》，城市排水工程规划宜采用城市综合径流系数，即按规划建筑密度将城市用地分为城市中心区、一般规划区和市政绿地等，由不同的区域，分别确定不同的径流系数。

综合考虑**市现状绿化率较高和总体规划发展目标等因素，雨水综合径流系数见表1.1。

表1.1 **市城市雨水综合径流系数③地面集水时间（t1）地面集水时间受距离长短、地形坡度和地面铺盖等因素影响，结合**市实际和国内相似城市的采用数值，本次选用t 1＝15min 。

2.同意**泵站(1) 流量确定汇水面积 2.01km 2，按照市政雨水泵站规模进行计算，集流距离最长为L=2.28km 。

其中管道长度L=380m ，明渠长度L=1900m ，根据《**市城市排水工程规划》中的设计水力要素，径流系数取0.5，管道流速取0.7v =（m/s ），折减系数取2，明渠流速取0.86v =（m/s ），折减系数取1.2。

则集流时间121529.05 1.236.877.26min t t mt =+=+⨯+⨯= 重现期为P=2计算的情况下：0.80.82989.3(10.671)2989.3(10.6712)97.5(/)(13.3)(78.3413.3)lgP lg q l s ha t ++===•++则对应的雨水流量为：330.597.5 2.01100109.8(/)Q qF m s ψ-==⨯⨯⨯⨯=根据排水规划中西塘水系的水力要素，同意二水系的水力计算表格为：考虑新建同意**泵站具有调蓄条件，根据《给水排水设计手册》（第五册P33）中对雨水调蓄计算，调蓄池的作用是高峰流量入池调蓄,低流量是脱过，通过调蓄后的进入泵站的脱过流量如下：()V f W α=(m3)1.20.150.650.50.215()[(1.1]lg(0.3)]0.2b f a n n nατ=-+++++ 式中：,,;Q Q Q Qαα''-=脱过系数既是脱过流量与池前管渠设计流量之比();f αα-的函数式3,(m );W Q W Q ττ-=池前管渠的设计流量与相应集流时间的乘积,;b n -暴雨公式参数,b=13.3,n=0.8,(min);τ-管渠在进入调蓄池前的断面汇流历时不计延缓系数调蓄水体面积S=10500m 2，根据相关资料，调蓄水深为0.4m ，因此调蓄容积为：310500*0.44200V m ==39.8(9.0536.8)*6026959.8()W Q m τ==*+=()0.1558f α=通过公式推导, 0.7758Q Qα'== 39.8*0.77587.60()Q Q m α'===因此,泵站流量为7.60m 3/s同意**泵站初拟设三台水泵,单台流量2.84m 3/s 。

取水泵站设计计算书一、流量确定考虑到输水管漏渗和净化站本身用水，取自用水系数α=1.5，则近期设计流量：Q=1.05×100000÷3600÷24=1.215 m³/s远期设计流量：Q=1.05×1.5×100000÷3600÷24=1.823 m³/s二、设计扬程（1）水泵扬程：H=HST+Σh式中HST 为水泵静扬程.Σh 包括压水管水头损失、吸水管路水头损失和泵站内部水头损失采用灵菱型式取水头部。

在最不利情况下的水头损失，即一条虹吸自流管检修时要求另一条自流管通过75%最大设计流量，取水头部到吸水间的全部水头损失为1 米，则吸水间最高水面标高为4.36-1=39.36 米，最低水位标高为32.26-1=31.26 米。

正常情况时，Q=1.215/2=0.608 m³/s,一般不会淤泥，所以设计最小静扬程：HST=42.50-39.36=3.14 m设计最大静扬程：HST=42.50-31.26=11.24 m（2）输水管中的水头损失∑h设采用两条φ900 铸铁管，由徽城给水工程总平面图可知，泵站到净水输水管干线全长1000m ，当一条输水管检修时，另一条输水管应通过75% 设计流量，即：Q=0.75×1.823=1.367 m³ /s，查水力计算表得管内流速v=2.16 m/s, 1000i=5.7m ,所以∑h=1.1×5.7×1000/1000=6.27m （式中1.1 系包括局部水头损失而加大的系数）。

（3）泵站内管路中的水头损失hp其值粗估为2 m（4）安全工作水头hp其值粗估为2 m综上可知，则水泵的扬程为: 设计高水位时：Hmax=11.24+1+6.27+2+2=21.51 m设计低水位时：Hmin=3.14+1+6.27+2+2=13.41 m三、机组选型及方案比较：水泵选型有以下二种方案:方案一: 一台 20sh-19 型水泵(Q=450~650 l/s,H=15~27m, N=148~137KW),近期4 台，3 台工作，一台备用，远期增加一台，4 台工作，一台备用。

取水泵站工艺设计说明班级:姓名:学号:指导老师:完成时间:一、目的和要求1、加深理解和巩固《水泵和水泵站》所讲授的内容。

2、掌握给水泵站工艺设计的步骤、方法和内容。

3、提高设计计算及绘图能力。

4、熟悉并能应用一些常用的设计资料及设计手册。

5、培养独立的分析问题和解决问题的能力。

二、设计题目取水泵站工艺扩大初步设计三、设计资料1、设计流量5万米3/日（不包括厂内自用水），水厂自用水系数α=10%。

2、泵水水质符合国家饮用水水源卫生规定。

河边无冰冻现象，根据河岸地质地形已确定采用固定式取水泵房，从吸水井中抽水，吸水井采用自流从江中取水，取水头部到吸水井间自流管的长度为200米。

3、水源洪水位标高为90.25米（1%频率），枯水位标高为75.50米（97%频率），常年平均水位为81.75米。

4、净化场混合井水面标高为109.05米，取水泵站到净化场输水干管全长为100米。

5、水厂为双电源进线，电力充分保证。

四、设计内容及成果1、设计内容取水头部，自流管；水泵机组及其平面布置；吸水井、泵房平面及高度；吸、压水管道；泵房辅助设备；输水干管。

2、设计成果设计成果包括两大部分。

（1）设计说明书要求文字通顺，字体工整，简明扼要，内容完整，其它内容包括：设计概述；取水头部和自流管的设计计算；取水泵站流量和扬程的确定；水泵机组和电机的选择及布置；吸压水管的设计计算及布置；泵站辅助设备的选择；泵站平面及高度的确定。

（2）、设计图纸图纸以A3图纸为主，其它内容包括：取水头部和泵站工艺的平、剖面图，主要设备材料表。

图面要整洁，一定要求工程字体。

五、时间安排本课程设计为二周。

六、指导教师2目录一、流量的计算 (4)二、取水头部 (4)三、自流管的设计 (4)四、设计扬程估算 (5)五、水泵机组的选择及平面布置 (5)六、机组尺寸的确定 (7)七、吸、压水管道的设计 (7)1）吸水管2）压水管八、泵站内管路的水力计算 (8)1.吸水管路中水头损失∑hs2.压水管路水头损失 hd九、泵房辅助设备 (9)1.计量设备2.引水设备3.排水设备4.通风设备5.起重设备十、泵站各部分标高的确定 (10)十一、泵房平面尺寸确定 (10)- - 3一、流量的计算泵站的自用水系数a=1.1一级泵站的设计流量Qr=aQd/T所以设计流量Qr=1.1×50000/24=2291.7m3/h=0.6366m3/s二、取水头部：取水头部采用箱式Fo =Q/vK1K2Fo——进水孔或格栅面积（m2）Q——进水孔设计流量（m3/s）v——进水孔设计流速，无冰絮时采用0.4~1.0m/s，现取0.4m/sK1——删条引起的面积减少系数，K=b/(b+s)，b为删条净距，一般采用30~120mm（现取40mm），s为删条厚度，一般采用10mm。

给水加压泵站项目泵房及附属工程项目施工组织设计施工组织设计是在工程施工过程中，根据工程设计要求和施工特点，确定施工组织方法、施工步骤、施工工艺和施工措施等的一项重要工作。

下面就给水加压泵站项目的泵房及附属工程项目施工组织设计进行详细说明。

一、工程概况本项目为给水加压泵站工程，主要包括泵房主体工程和附属工程。

泵房主体工程计划采用钢筋混凝土结构，涉及地基处理、基础施工、建筑结构施工等工作。

附属工程包括电气设备安装、管道安装、设备调试等工作。

二、施工组织原则1.安全第一：施工过程中，要严格按照相关安全规范和操作规程进行施工，确保安全生产；2.环保优先：采取环保措施，控制噪音和粉尘污染，保护环境；3.资源合理利用：充分利用项目资源，提高施工效率；4.高效施工：根据施工进度和质量要求，制定合理的施工计划和工艺措施，保证工期和质量。

三、施工组织步骤1.前期准备：组织召开施工方案讨论会，明确施工流程，确定施工方案；编制施工计划和安全生产计划，提前采购施工所需材料和设备；2.地基处理：根据勘测数据和设计要求，进行地基处理工作，包括土方开挖、挡土墙施工等；3.基础施工：按照设计图纸和工艺要求，组织进行基础测量、模板支撑、钢筋绑扎和混凝土浇筑等施工工作；4.建筑结构施工：包括施工模板安装、钢筋绑扎、预应力张拉和混凝土浇筑等工作；5.电气设备安装：按照设计要求，进行相关电气设备安装工作，包括电缆敷设、配电箱安装、电机安装等；6.管道安装：根据设计要求，进行相关管道的安装工作，包括给水管道、排水管道的敷设和连接等；7.设备调试：进行电气设备和机械设备的调试工作，确保设备正常运行；8.竣工验收：进行工程竣工验收工作，相应材料、设备和工程质量检查，完成相关手续。

四、施工措施1.施工人员：根据工程规模和施工进度，组织合适的施工人员，包括技术人员和施工人员；2.施工设备：根据工程需要，合理配置施工设备，确保施工效率；3.施工材料：统一采购施工所需材料，确保材料供应和施工质量；4.安全措施：严格按照相关安全规范进行施工，设置安全警示标志，配备必要的防护设施；5.质量措施：按照工程质量验收标准，严格落实质量管理措施，确保施工质量；6.环保措施：采取降噪、防尘等环保措施，对工程周边环境进行有效保护。

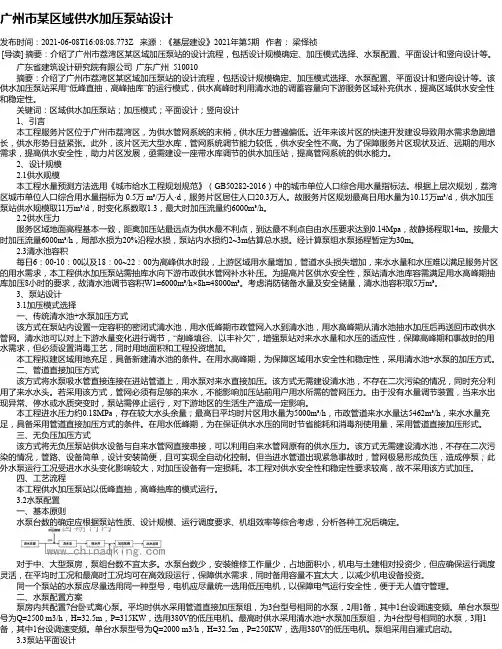

广州市某区域供水加压泵站设计发布时间：2021-06-08T16:08:08.773Z 来源：《基层建设》2021年第5期作者：梁怿祯[导读] 摘要：介绍了广州市荔湾区某区域加压泵站的设计流程，包括设计规模确定、加压模式选择、水泵配置、平面设计和竖向设计等。

广东省建筑设计研究院有限公司广东广州 510010摘要：介绍了广州市荔湾区某区域加压泵站的设计流程，包括设计规模确定、加压模式选择、水泵配置、平面设计和竖向设计等。

该供水加压泵站采用“低峰直抽，高峰抽库”的运行模式，供水高峰时利用清水池的调蓄容量向下游服务区域补充供水，提高区域供水安全性和稳定性。

关键词：区域供水加压泵站；加压模式；平面设计；竖向设计 1、引言本工程服务片区位于广州市荔湾区，为供水管网系统的末梢，供水压力普遍偏低。

近年来该片区的快速开发建设导致用水需求急剧增长，供水形势日益紧张。

此外，该片区无大型水库，管网系统调节能力较低，供水安全性不高。

为了保障服务片区现状及近、远期的用水需求，提高供水安全性，助力片区发展，亟需建设一座带水库调节的供水加压站，提高管网系统的供水能力。

2、设计规模2.1供水规模本工程水量预测方法选用《城市给水工程规划规范》（GB50282-2016）中的城市单位人口综合用水量指标法。

根据上层次规划，荔湾区城市单位人口综合用水量指标为 0.5万 m³/万人·d，服务片区居住人口20.3万人。

故服务片区规划最高日用水量为10.15万m³/d，供水加压泵站供水规模取11万m³/d，时变化系数取1.3，最大时加压流量约6000m³/h。

2.2供水压力服务区域地面高程基本一致，距离加压站最远点为供水最不利点，到达最不利点自由水压要求达到0.14Mpa，故静扬程取14m。

按最大时加压流量6000m³/h，局部水损为20%沿程水损，泵站内水损约2~3m估算总水损。

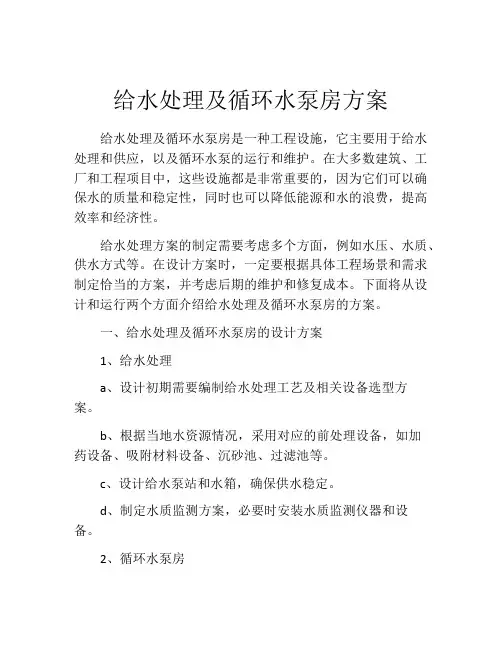

给水处理及循环水泵房方案给水处理及循环水泵房是一种工程设施，它主要用于给水处理和供应，以及循环水泵的运行和维护。

在大多数建筑、工厂和工程项目中，这些设施都是非常重要的，因为它们可以确保水的质量和稳定性，同时也可以降低能源和水的浪费，提高效率和经济性。

给水处理方案的制定需要考虑多个方面，例如水压、水质、供水方式等。

在设计方案时，一定要根据具体工程场景和需求制定恰当的方案，并考虑后期的维护和修复成本。

下面将从设计和运行两个方面介绍给水处理及循环水泵房的方案。

一、给水处理及循环水泵房的设计方案1、给水处理a、设计初期需要编制给水处理工艺及相关设备选型方案。

b、根据当地水资源情况，采用对应的前处理设备，如加药设备、吸附材料设备、沉砂池、过滤池等。

c、设计给水泵站和水箱，确保供水稳定。

d、制定水质监测方案，必要时安装水质监测仪器和设备。

2、循环水泵房a、根据工程特点，确定循环水泵房的布局和规模。

b、选定循环水泵以及相应的配件，考虑循环水泵的效率和节能性。

c、设计合理的循环水系统，使水流顺畅，降低耗能，减少水流噪音。

d、设计循环水系统的自动化控制设备，确保系统稳定并节约能源。

二、给水处理及循环水泵房的运行方案1、给水处理的运行方案a、严格按照设计方案执行，定期检查设备状态和性能。

b、制定水质监测方案，定期检测水质，及时修复设备故障。

c、设备保养，开展设备日常保养和定期检修，及时替换老旧设备。

d、制定严格的管理制度，保持给水处理设备和环境的清洁卫生。

2、循环水泵房的运行方案a、按照设计方案执行，维护设备的正常运行状态，定期检查设备性能。

b、定期更换滤网，保持表面清洁，确保系统的正常运行。

c、定期清洗水箱内各孔洞和死角，防止洁面过滤，导致污水倒流。

d、定期检查循环水管路的密封性，保证流程畅通。

综上所述，给水处理及循环水泵房的方案设计、运行和维护都是非常重要的。

在实施过程中，要结合具体工程和场景制定合理的方案，保证设备的运行效率和水质安全。

海宁市谈桥给水加压泵站工程设计介绍摘要：给水加压泵站是供水系统的重要组成部分，本文对海宁市谈桥给水加压泵站工程设计的主要内容进行介绍，并提出设计中需注意的问题。

关键词：给水工程加压泵站离心泵加氯系统Abstract: water supply pump station is an important part of the water supply system, this paper talk about bridge haining booster-pumping station the main content of the engineering design are introduced, and some problems needing attention in the design.Key words: the water supply engineering pump station centrifugal pump and chlorine system1工程概况海宁市谈桥给水加压泵站位于海宁市袁花镇谈桥集镇，该区域属于海宁市东南片区，目前主要靠海宁市第三水厂供水，但由于距离水厂较远，该区域普遍存在水压偏低的矛盾，严重影响居民的生活质量，为解决该矛盾，海宁市自来水公司拟建设该泵站，该泵站主要有两方面功能：对海宁市东南片给水系统进行调峰调压；中途加氯，保证管网余氯达到规范要求。

2 工程规模根据规划，该泵站总规模为15万吨/日，由于用地面积限制，分两期进行建设，一期规模为7.5万吨/日。

最高日时变化系数取1.3，调蓄水池容积取最高日供水量的15%。

3 工艺流程泵站工艺流程如下：加氯补氯↓↓进水管→清水调节池→吸水井→加压泵房→出水管4 总体布置谈桥给水加压泵站位于海宁市谈桥集镇东西大道硖尖线交叉口东南侧，距东西大道南侧边线约150米，距硖尖公路中心线约50米，占地总面积约2.15公顷。

学院：环境与市政工程学院班级：给水排水工程1002班组别：指导老师：目录第一章总体规划及枢纽布局 (3)一．设计任务 (3)二．设计资料 (3)三．设计要求 (3)第二章水泵/机组选型 (5)第一节泵站设计流量及扬程的确定 (5)一流量设计 (5)二扬程设计 (5)第二节水泵机组选择 (5)第三章工况点确定及校核 (7)第一节工况点确定 (7)一单泵工况点的确定 (7)第二节工况点的校核 (8)一、工况点A（QA1HA）校核的内容主要有以下几点： (8)二、工况点的校核 (9)第四章管道设计 (11)第一节管道选择 (11)一．管道材料选择 (11)二．管道线路选择 (11)第二节管道设计 (11)一．长度估算 (11)二．压水管选取 (11)三、铺设方式 (12)第四章厂房设计 (13)第一节泵房内部布置 (13)引水设备： (13)第二节泵房尺寸的确定 (14)一、泵房长度的计算 (14)二、泵房宽度各组成如图 (14)三、泵房高度计算见图： (14)第三节泵房稳定性分析 (15)第六章施工组织设计和工程概算 (18)第一节施工组织设计 (18)施工组织总设计应提出下列成果： (18)第二节工程概预算 (18)一、编制原则和依据 (18)二、基本单价 (18)三、永久工程概预算编制 (19)四、临时工程概算编制 (19)五、其他费用的计算 (19)参考文献 (19)设计心得 (21)第一章总体规划及枢纽布局一．设计任务某地区污水泵站工艺设计。

二．设计资料（一）基本情况（1）此地区为满足城市污水及生产污水排除需要，拟建此地区污水泵站。

（2）此地区污水排放量属于中小型，为此特设计以下排污泵站。

（二）地质及水文资料在拟建此泵站的河流断面的空地布置有钻孔。

有地质柱状图可看出，0～2m 深为砂粘土，以下是页岩。

（三）气象资料年平均气温15.6℃，最高气温39.5℃，最低气温-8.6℃，最大冻土深度0.44m。

泵站设计规范泵站是一种重要的给水和集水设施，主要用于将水从低位向高位输送，将降雨、河流、湖泊中收集到的水资源有序地加以引入，对防洪、改善水质、发展水利等给水工程和水环境改造工程提供重要的输水动力。

在这种情况下，泵站设计规范必不可少，国家有关部门出台了一系列泵站设计规范，严格控制泵站的设计建设、改造和运行。

二、泵站设计的原则1、结构原则：依据不同水源来源、调水路线和服务对象的不同，泵站可采用立式泵站或背压式泵站等形式；2、投资原则：泵站设计时，除确保安全、可靠性和节能性外，投资成本应以保证设计功能及其有效性为目的;3、安全原则：泵站在设计、施工和使用过程中，应根据设计要求和运行要求，结合实际情况，以保证泵站安全和可靠运行为原则；4、节能原则：在保证安全可靠的前提下，泵站的设计应尽可能采用节能技术，尽量减少集水和输水管线的损耗，减少能源消耗；5、材料原则：泵站建设应采用适合水源条件、服务对象条件、经济条件及当地环境条件的建设材料及设备，满足设计要求及服务对象的要求。

三、泵站设计的四个方面1、水源和水质处理：泵站依靠水源来源，应根据水源来源、水质特点，采取相应的控制和处理措施；2、水位调节装置：为了调节输水量和压力，控制泵站实际运行情况，可采用平衡声门、定量调节器等水位流量调节装置；3、自动化控制：开发、改造和运行的控制，可安装自动控制设备，将仪表、报警器、保护器、控制器等设备结合起来，实现自动控制；4、安全防护：为了保障泵站的安全运行，可采用电气安全防护、机械安全防护和建筑安全防护等措施。

四、泵站设计规范1、设计规范：应严格按照国家规定的设计标准和技术规程，进行泵站设计，满足设计功能及服务对象的要求；2、性能要求：泵站应具备安全、可靠、高效、节能的工作特性，能够以低成本运行，符合经济效益和社会效益的要求；3、施工规范：依据设计施工文件，采取必要的预防措施，合理安排施工工艺，严格管控施工单位，确保施工质量；4、材料要求：确定选用的材料，要求满足国家有关质量标准，坚持先期检验，并建立完善的质量管理体系，确保质量稳定可靠；5、调试规范：要确保调试过程中的安全生产，调试应按照规范的程序和内容进行，完成调试后，应及时停止调试，保护泵站及其设备的完整性。

水泵与水泵站课程设计班级学生姓名指导教师环境科学与工程学院给水泵站课程设计任务书一、课程设计任务某厂新建水源工程，近期设计流量7万m 3/d ，要求远期发展到10万m 3/d ，采用固定式取水泵房，拟采用自流管从江中取水。

水源洪水位标高（1%频率）、枯水位标高（97%频率）、净水厂反应池前配水井的水面标高、室外地面标高、自流取水管长度及泵站至净水厂的输水干管全长都已知。

试进行泵站工艺设计。

基础数据表分组流量（万m 3/d)标高(m)长度(m) 近期远期 地面 枯水位 洪水位 净水构 筑物水位 自流管 输水管 171022.3515.7024.20 36.702002500二、课程设计目的及要求1.设计目的1）结合课程所学内容，使基础理论和基本技术训练相结合，从而课程内容进一步深化和系统化。

2）初步学会如何在搜集资料和调研的基础上，根据设计任务制定给水泵站设计方案。

3）通过设计、计算、资料检索、阅读文献，提高绘制图纸和编写设计说明书的能力。

2.设计要求1）认真学习有关技术规定，严格按相关规范和标准要求进行设计。

2）课程设计应满足初步设计深度对设计文件的要求。

3）设计成果以图纸的形式展示，包括平面图和剖面图。

三、课程设计内容及时间安排1.设计内容1）确定泵站工艺流程 2）合理选择水泵并布置泵房 3）详细进行工艺计算4）绘制泵房设计图纸（包括泵房及吸水井平面图、剖面图） 2.时间安排1）领会设计任务，借阅相关规范及设计手册，确定工艺流程 1天 2) 初步选择水泵机组及泵房布置 1天3）根据泵房布置，绘制泵房平面布置草图，绘制水力计算图并进行计算 3天4）精选水泵机组及辅助设备，确定泵房平面尺寸和高度1天5）修改草图，绘制泵房平面布置图及剖面图3天6）整理设计报告书，准备答辩。

1天四、教材及参考书目1．姜乃昌. 《泵与泵站》（第五版）. 中国建筑工业出版社. 2007。

2．中华人民共和国水利部.泵站设计规范（GB/T50265-2010）中国计划出版社，20113．中国市政工程西北设计院.给水排水设计手册第11册——常用设备. 中国建筑工业出版社. 2004。

给水加压泵站项目装饰工程施工方案1.1楼地面装饰施工1、水泥砂浆地面1）施工工艺基层处理→找标高、弹线→洒水湿润→抹灰饼和标筋→搅拌砂浆→刷水泥浆结合层→铺水泥砂浆面层→木抹子搓平→铁抹子压第一遍→第二遍压光→第三遍压光→养护2）施工方法（1）先将基层上的灰尘扫掉，用钢丝刷和錾子刷净、剔掉灰浆皮和灰渣层，用10%的火碱水溶液刷掉基层上的油污，并用清水及时将碱液冲净。

（2）根据墙上的+1000mm水平线，往下量测出面层标高，并弹在墙上。

（3）用喷壶将地面基层均匀洒水一遍。

（4）根据房间内四周墙上弹的面层标高水平线，确定面层抹灰厚度（不应小于20mm）,然后拉水平线开始抹灰饼（5cm*5cm），横竖间距为1.5—2.0米，灰饼上平面即为地面面层标高。

如果房间比较大，还须抹标筋。

铺抹灰饼和标筋的砂浆材料配合比均与抹地面的砂浆相同。

（5）搅拌砂浆。

应用搅拌机进行搅拌，颜色一致。

（6）在铺设水泥砂浆之前，应涂刷水泥浆一层，不要涂刷面积过大，随刷随铺面层砂浆。

（7）涂刷水泥砂浆之后紧跟着铺水泥砂浆，在灰饼之间将砂浆铺均匀。

（8）木刮杠刮平后，立即用木抹子搓平，并随时用2米靠尺检查其平整度。

（9）木抹子刮平后，立即用铁抹子压第一遍，直到出浆为止。

面层砂浆初凝后，用铁抹子压第二遍，表面压平压光。

在水泥砂浆终凝前进行第三遍压光，必须在终凝前完成。

（10）地面压光完工后24小时，铺锯末或其他材料覆盖洒水养护，保持湿润，养护时间不少于7天，抗压强度达5Mpa时才能上人。

3）质量标准（1）水泥、砂的材质必须符合设计要求和施工及验收规范的规定。

（2）砂浆的配合比必须遵照实验室的试配结果。

（3）地面面层与基层的结合必须牢固无空鼓。

（4）表面洁净无裂纹、脱皮、麻面和起砂等现象。

4）成品保护（1）操作过程中注意对其他专业设备的保护。

（2）面层做完以后养护期内严禁进人。

（3）严禁在面层上拌合砂浆和储存砂浆。

（4）冬期施工的水泥砂浆地面操作环境不能低于+5℃。

水泵站课程设计说明书与计算书送水泵站工艺设计设计题目：送水泵站工艺设计学生姓名：专业名称: 环境工程班级名称：学号：指导教师：完成时间： 2013-7-52013年6月30日第一部分设计说明书 (2)1.设计概述 (2)1.1设计资料 (2)1.1.1工程概况 (2)2．设计目的 (2)3．基础设计 (2)3.1机组选择 (2)4.机组基本尺寸的确定 (1)5.吸水管和压水管径的确定 06.吸水井设计计算 07.各工艺标高的设计计算 (1)8.复核水泵机组 09.消防校核 010.泵房形式的选择及机械间布置 010.1阀门 011.机组和管道的布置 (1)11.1阐述对吸水管的设计要求 (1)11.2压水管的设计要求 012.水泵机组基础设计12.1基础的作用及要求 012.2卧式泵的块式基础的尺寸 013.高度校核 014.其他附属设备的选择及其布置14.1引水设备 (1)14.2计量设备 014.4排水设备 015.泵站平面布置 0第二部分计算书 (1)1.选泵参数的确定 (1)2.选择水泵 (1)3.机组基础尺寸的确定 (1)4.吸水管和压水管径的确定 05.吸水井设计计算 06.各工艺标高的设计计算 07.复核水泵机组 08.消防校核 09.其他附属设备的选择及其布置 (1)9.1引水设备 (1)第三部分实习体会 (2)1第一部分设计说明书1.设计概述：1.1设计资料：1.1.1工程概况：某送水泵站日最大设计流量Q=（98000+1100i）m3/d。

泵站分为二级工作，为某建筑物供水，该建筑物需要的自由水压H c=(16+i)m，输水管和给水管网总水头损失∑h1=(10+i)m，吸水井最低水位到设计最不利地面高差Z c=(13.4+i)m，吸水井到泵站距离为5m，该泵站室外的地面标高为290m，该地区冰冻深度为1.7m。

泵站一级工作从5点到22点，每小时水量占全天用水量的5.21％。

泵站二级工作从22点到5点，每小时水量占全天用水量的3.01％。

给水提升泵站施工工艺给水提升泵站是用于提升和输送供水的设施。

以下是一般的给水提升泵站施工工艺步骤，这可能会因具体项目和设计而有所不同：1. 设计审查：在施工之前，进行设计审查以确保所有工程图纸和规格都符合相关标准和规范。

这包括对泵站结构、设备、管道布局等的审查。


2. 场地准备：进行泵站的场地准备，包括清理、平整地面，确保场地符合施工和设备安装的要求。


3. 基坑开挖：开挖用于容纳泵站设备和管道的基坑。

基坑的深度和形状应符合设计要求。


4. 基础施工：进行泵站基础的施工，确保基础牢固并能承受泵站设备和结构的负载。


5. 结构建设：包括泵站建筑物和设备支架的建设。

确保建筑物符合设计标准，提供足够的空间安置泵、阀门、仪表和其他设备。


6. 管道安装：安装进水管道、出水管道和其他相关管道。

管道的连接和密封应符合相关标准，确保系统的可靠性。


7. 设备安装：安装水泵、阀门、仪表和控制系统。

设备的安装应按照制造商的规范和建议进行，并确保设备的正确操作。


8. 电气系统：安装电气设备，包括电动机、电缆、控制盘等。

确保电气系统符合安全标准，并能有效地控制和监测泵站运行。


9. 系统测试：在正式投入使用之前，进行泵站系统的测试，包括设备运行测试、管道系统压力测试、安全系统测试等。


10. 调试和调整：对泵站进行调试和调整，确保各个部分协调工作，系统运行稳定。


11. 培训和文件归档：对使用和维护泵站的人员进行培训，同时归档相关施工文件和设备手册。


以上步骤是一般性的给水提升泵站施工工艺。

在具体项目中，还需要考虑土地利用许可、环境影响评估等方面的法规要求。

确保项目按照相关标准和规范进行，同时与监理单位和相关监管部门保持沟通，以确保施工的质量和安全。

第1节 绪论1.1 泵站的设计水量为（6.8）万m 3/d 。

1.2给水管网设计的部分成果：1.2.1 根据用水曲线确定二泵站工作制度，分两级工作。

第一级，每小时占全天用水量的（2.7%）。

第二级，每小时占全天用水量的（5.48%）。

1.2.2 城市设计最不利点的地面标高为270m,建筑层数5层，自由水压为24m 。

1.2.3 给水管网平差得出的二泵站至最不利点的输水管和配水管网的总水头损失为24.1m 。

1.3 清水池所在地地面标高为264.6m ，清水池最低水位在地面以下3.8m 。

1.4 城市的最高温度为(36.9摄氏度)最低温度为(5.2摄氏度) 1.5 站所在地土壤良好，地下水位为(3.1m)。

1.6 泵站具备双电源条件。

第2节 水泵机组的初步选择2.1 泵站设计参数的确定 泵站一级工作时的设计工作流量泵站二级工作时的设计工作流量s L h m Q /./%..722254917622105334==⨯⨯=Ⅱ泵站一级工作时的设计扬程m ..h h H H c 55125132412Z 0＝＝泵站内Ⅰ++++++=∑∑其中 c Z —地形高差（m ）；0H —自由水压(m)；∑h —总水头损失(m)；∑泵站内h—泵站内损失（初步估计为1.5m ）。

2.2 选择水泵可用管路特性曲线进行选泵。

先求出管路特性曲线方程中的参数，因为m H ST 362412=+=，所以5222595123602513m /s ./.Q /h h S =+=+=∑∑）（）（泵站内，因此225936Q SQ H H ST +=+=。

为了方便日后水泵的管理和维修，选择三台同样型号的水泵，互为备用，第一级工作时两台水泵并联工作，第二级工作时一台水泵单独工作。

列表1，管路特性曲线关系表。

表1：管路特性曲线关系表根据上述分析反复比较水泵特性曲线，有两个方案如下： 方案一：选择300S58型水泵并联时，工况点（见M 点）kW P ,.%.,m .H ,h /m .Q 300783384651818533====％＝，总泵ηη单泵时，工况点（见N 点）kW P ,.%.,m .H ,h /m Q 16086868434211763====％＝，总泵ηη方案二：选择12Sh9型水泵并联时，工况点（见M 点）kW P ,.%.,m .H ,h /m .Q 360379181951718703====％＝，总泵ηη单泵时，工况点（见N 点）kW P ,.%.,m .H ,h /m .Q 175155881941911383====％＝，总泵ηη两种方案的比较：在两者轴功率差不多的前提下，显然300S58效率更高，最终确定选择300S58型水泵三台，互为备用，工况点见上述。

水泵设计计算书一.水泵选型计算：设计条件说明：特征水位（黄海高程）：最低枯水位4.51m，常水位5.82m，最高水位7.2m，河岸标高7.8m，水厂水池标高30m。

1.设计流量:Q=1.05×1400=1470m3/h2.设计扬程：水泵站的设计扬程与用户的位置和高度，管路布置及给水系统的工作方式等有关。

Σhd＝2.5m则H=Hst+Σhs+Σhd+H安全Σhs＝1.0m（粗略假设）。

粗略设计总管路水头损失Σh=Σhs +Σhd＝ 3.5mH安全为保证水泵长期良好稳定工作而取的安全水头（mH2O）一般取2～3m以内，故取H安全＝2.5m。

由此，Σhs+Σhd+H安全＝3.5+2.5＝7m洪水位时: H=30-7.2+7=29.8m枯水位时：H=30-4.51+7=32.49m常水位时：H=30-5.82+7=31.18m由下图可选水泵型号：300S32 Q=790m3/h H=32m。

电机为110kw，n＝1450r/min，型号为Y280S-4，水泵为两用一备。

300S32型双吸离心泵规格和性能：（查资料得）二.水泵机组基础尺寸确定：查水泵说明书的配套电机型号，由给水排水设计手册第十一册查得：300S32型泵是不带底座的，所以选定其基础为混凝土块式基础，其基础计算如下：300S32型双吸离心泵外形尺寸表：1.基础长度L＝水泵机组地脚螺孔长度方向间距+（400～500）＝1062.5+1200（电动机安装尺寸）+500＝2762.5mm 2.基础宽度：B＝水泵底角螺孔长度方向间距+（400～500）＝450+500＝1000mm3.基础高度：H＝（2.5～4.0）×(W泵+W电机)/（L×B×γ）＝3.5×（709+490）/（1.513×1.380×2400）＝0.84m。

设计取1.0m。

所以，混凝土块式基础尺寸为L×B×H＝2.8×1.0×1.0。
