汽车发动机悬置系统分析、布置方法、设计流程及悬置软垫的设计汽车发动机悬置系统分析、布置方法、设计流程及悬置软垫的设计悬置系统:发动机本身是一个内在的振动源，同时也受到来自外部的各种振动干扰。
引起零部件的损坏和乘坐的不舒适等。
所以设置悬置系统，把发动机传递到支承系统的振动减小到最低限度。
成功地控制振动，主要取决于悬置系统的结构型式、几何位置及悬置软垫的结构、刚度和阻尼等特性。
确定—个合理的悬置系统是一件相当复杂的工作，它要满足—系列静态及动态的性能要求，同时又受到各种条件的约束，这些大大增加了设计的难度。
一般来讲对发动机悬置系统有如下要求。
① 能在所有工况下承受动、静载荷，并使发功机总成在所有方向上的位移处于可接受的范围内，不与底盘上的其他零部件发生干涉。
同时在发动机大修前，不出现零部件损坏。
② 能充分地隔离由发动机产生的振动向车架及驾驶室的传递，降低振动噪声。
③ 能充分地隔离由于路面不平产生的通过悬置而传向发动机的振动，降低振动噪声。
④ 保证发动机机体与飞轮壳的连接面弯矩不超过发动机厂家的允许值。
悬置系统的激振源:作用于发动机悬置系统的激振源主要如下：① 发动机起动及熄火停转时的摇动；② 怠速运转时的抖动；③ 发动机高速运转时的振动；④ 路面冲击所引起的车体振动；⑤ 大转矩时的摇动；⑥ 汽车起步或变速时转矩变化所引起的冲击；⑦ 过大错位所引起的干涉和破损。
作用在发动机悬置上的振动频率十分广泛。
按振动频率可以把振动分为高频振动和低频振动。
频率低于30Hz的低频振动源如下：① 发动机低速运转时的转矩波动；② 在发动机低速运转时由于惯性力及其力偶使动力总成产生的振动；③ 轮胎旋转时由于轮胎动平衡不好使车身产生的振动；④ 路面不平使车身产生的振动；⑤ 由于传动系的联轴器工作不佳产生附加力偶和推力，使动力装置产生的振动。
频率高于30Hz的高频振动源如下：① 在发动机高速运转时，由于惯性力及其力偶使动力总成产生的振动；② 变速时产生的振动；③ 燃烧压力脉动使机体产生的振动；④ 发动机配气机构产生的振动；⑤ 曲轴的弯曲振动和扭振；⑥ 动力总成的弯曲振动和扭振；⑦ 传动轴不平衡产生的振动。

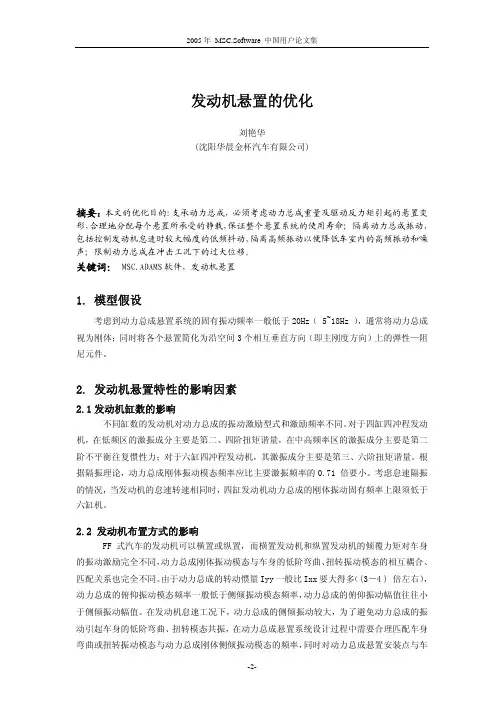

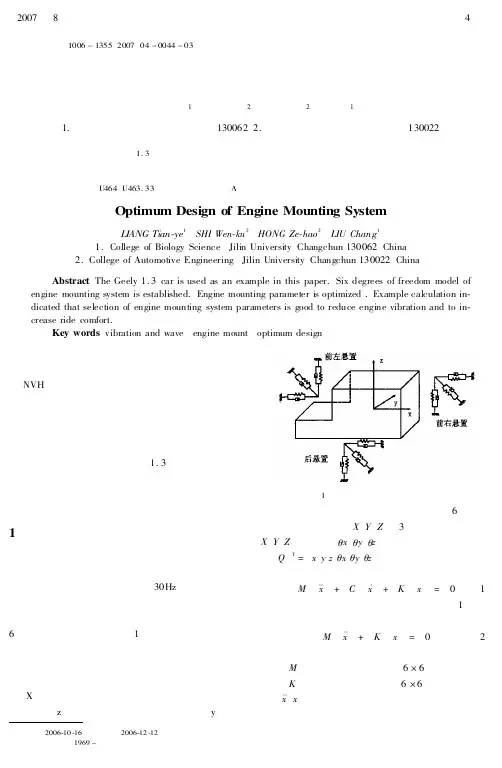

发动机悬置的优化刘艳华(沈阳华晨金杯汽车有限公司)摘要：本文的优化目的:支承动力总成，必须考虑动力总成重量及驱动反力矩引起的悬置变形，合理地分配每个悬置所承受的静载，保证整个悬置系统的使用寿命; 隔离动力总成振动，包括控制发动机怠速时较大幅度的低频抖动，隔离高频振动以便降低车室内的高频振动和噪声; 限制动力总成在冲击工况下的过大位移。
关键词：MSC.ADAMS软件，发动机悬置1. 模型假设考虑到动力总成悬置系统的固有振动频率一般低于20Hz（ 5~18Hz ），通常将动力总成视为刚体；同时将各个悬置简化为沿空间3个相互垂直方向（即主刚度方向）上的弹性—阻尼元件。
2. 发动机悬置特性的影响因素2.1发动机缸数的影响不同缸数的发动机对动力总成的振动激励型式和激励频率不同。
对于四缸四冲程发动机，在低频区的激振成分主要是第二、四阶扭矩谐量，在中高频率区的激振成分主要是第二阶不平衡往复惯性力；对于六缸四冲程发动机，其激振成分主要是第三、六阶扭矩谐量。
根据隔振理论，动力总成刚体振动模态频率应比主要激振频率的0.71 倍要小。
考虑怠速隔振的情况，当发动机的怠速转速相同时，四缸发动机动力总成的刚体振动固有频率上限须低于六缸机。
2.2 发动机布置方式的影响FF 式汽车的发动机可以横置或纵置，而横置发动机和纵置发动机的倾覆力矩对车身的振动激励完全不同，动力总成刚体振动模态与车身的低阶弯曲、扭转振动模态的相互耦合、匹配关系也完全不同。
由于动力总成的转动惯量Iyy一般比Ixx要大得多（(3－4 ) 倍左右），动力总成的俯仰振动模态频率一般低于侧倾振动模态频率，动力总成的俯仰振动幅值往往小于侧倾振动幅值。
在发动机怠速工况下，动力总成的侧倾振动较大，为了避免动力总成的振动引起车身的低阶弯曲、扭转模态共振，在动力总成悬置系统设计过程中需要合理匹配车身弯曲或扭转振动模态与动力总成刚体侧倾振动模态的频率，同时对动力总成悬置安装点与车身固有振型节线的相对位置关系进行合理匹配。
