OLT,ONU配置说明

  • 格式：docx
  • 大小：20.72 KB
  • 文档页数：17

1、 1、sysname DQL-OLT //改名

2、 board add 0/0 H802GPDB //确认单板

3、 vlan 1137 smart //增加管理vlan

4、 Vlan 1130 smart //增加语音业务vlan

5、 Vlan 1008 smart //宽带Vlan

6、 Vlan attrib 1008 q-in-q //Vlan1008属性

7、 port vlan 1008 0/7 0 //将vlan加到上行口，透传

8、 port vlan 1030 0/7 0 //将vlan加到上行口，透传

9、 port vlan 1037 0/7 0 //将vlan加到上行口，透传

10、 interface vlanif 1130 //进入

11、 ip address 10.200.130.2 255.255.255.0 //增加语音vlan地址

12、 同上增加vlan 1137管理地址

13、 ip route-static 0.0.0.0 0.0.0.0 10.200.137.1 //增加出口路由地址

14、 配置网管

15、 interface gpon 0/0 //进入gpon 0/0接口

16、 port 0 ont-auto-find enable //设置0号pon号为自动发现模式

17、 GPON单板8个接口都设为自动发现模式

18、 dba-profile add profile-id 10 profile-name DBA_10M type3 assure 10240 max 102400

//增加dba模版10号保证带宽10M最大带宽100M。//此配置为一台ONU的总上行带宽。

19、 ont-lineprofile gpon profile-id 1 profile-name DQL-001 //增加线路模版

20、 tcont 1 dba-profile-id 10 //绑定tcont至dba模版config-gpon-lineprofile-1

21、 commit //提交

22、 gem add 0 eth tcont 1 //gem加入到tcont 1里面

23、 gem add 1 eth tcont 1

24、 gem add 2 eth tcont 1

25、 gem add 3 eth tcont 1

26、 gem add 4 eth tcont 1

27、 gem add 5 eth tcont 1

28、 gem add 6 eth tcont 1

29、 gem add 7 eth tcont 1

30、 gem mapping 0 0 vlan 1008 // 在

31、 interface gpon 0/0

32、 ont add 0 0 sn-auth “ “ snmp ont-lineprofile-id 1 desc “ONT_NO-DESERIPTION”

//增加ONU

33、 ont ipconfig 0 0 static 10.200.137.3 mask 255.255.255.0 vlan 1137 priority 0 gateway

10.200.137.1 //增加ONU地址

34、 gem add 1023 eth tcont 1 //增加管理与业务GEM

35、 gem mapping 1023 0 vlan 1137

36、 gem mapping 1023 0 vlan 1130

37、 interface gpon 0/0

38、 ont activate //激活ONU

39、 ont ipconfig 0 0 static ip-address 10.200.137.3 mask 255.255.255.0 vlan 1137 priority 0

gateway 10.200.137.1 //配置ONU的地址 telnetONU

40、 board confirm 0/3

41、 board confirm 0/1

42、 vlan 2000 to 2031 mux

43、 service-port ？ from-vlan 2000 board 3 vpi 0 vci 35 single-service rx-cttr 6 tx-crrt 6

44、 复位H248协议 reset coldstart

例如：配置指挥部ONU

1、先进行OLT配置（空行等于回车）

dba-profile add profile-id 11 profile-name "DBA_10M" type3

assure 10240 max 102400 此命令用于增加DBA模板（10M-100M）

ont-lineprofile gpon profile-id 3 profile-name "DQL-003"

tcont 1 dba-profile-id 11 创建并进入ONT线路模板模式

gem add 0 eth tcont 1 在建立业务虚端口之前，必须使用此命令建

立GEM （tcont可以设置1-1024，每个tcont可以分为0-7）

gem add 1 eth tcont 1

gem add 2 eth tcont 1

gem add 3 eth tcont 1

gem add 4 eth tcont 1

gem add 5 eth tcont 1

gem add 6 eth tcont 1

gem add 7 eth tcont 1

gem add 1022 eth tcont 1 管理业务通道

gem add 1023 eth tcont 1

gem mapping 0 0 vlan 2128 建立GEM Port与ONT侧业务的映射VLAN（ADSL）

gem mapping 0 1 vlan 2129

gem mapping 0 2 vlan 2130

gem mapping 0 3 vlan 2131

gem mapping 0 4 vlan 2132

gem mapping 0 5 vlan 2133

gem mapping 0 6 vlan 2134

gem mapping 0 7 vlan 2135

gem mapping 1 0 vlan 2136

gem mapping 1 1 vlan 2137

gem mapping 1 2 vlan 2138

gem mapping 1 3 vlan 2139

gem mapping 1 4 vlan 2140

gem mapping 1 5 vlan 2141

gem mapping 1 6 vlan 2142

gem mapping 1 7 vlan 2143

gem mapping 2 0 vlan 2144

gem mapping 2 1 vlan 2145

gem mapping 2 2 vlan 2146 gem mapping 2 3 vlan 2147

gem mapping 2 4 vlan 2148

gem mapping 2 5 vlan 2149

gem mapping 2 6 vlan 2150

gem mapping 2 7 vlan 2151

gem mapping 3 0 vlan 2152

gem mapping 3 1 vlan 2153

gem mapping 3 2 vlan 2154

gem mapping 3 3 vlan 2155

gem mapping 3 4 vlan 2156

gem mapping 3 5 vlan 2157

gem mapping 3 6 vlan 2158

gem mapping 3 7 vlan 2159

gem mapping 4 0 vlan 2160

gem mapping 4 1 vlan 2161

gem mapping 4 2 vlan 2162

gem mapping 4 3 vlan 2163

gem mapping 4 4 vlan 2164

gem mapping 4 5 vlan 2165

gem mapping 4 6 vlan 2166

gem mapping 4 7 vlan 2167

gem mapping 5 0 vlan 2168

gem mapping 5 1 vlan 2169

gem mapping 5 2 vlan 2170

gem mapping 5 3 vlan 2171

gem mapping 5 4 vlan 2172

gem mapping 5 5 vlan 2173

gem mapping 5 6 vlan 2174

gem mapping 5 7 vlan 2175

gem mapping 6 0 vlan 2176

gem mapping 6 1 vlan 2177

gem mapping 6 2 vlan 2178

gem mapping 6 3 vlan 2179

gem mapping 6 4 vlan 2180

gem mapping 6 5 vlan 2181

gem mapping 6 6 vlan 2182

gem mapping 6 7 vlan 2183

gem mapping 7 0 vlan 2184

gem mapping 7 1 vlan 2185

gem mapping 7 2 vlan 2186

gem mapping 7 3 vlan 2187

gem mapping 7 4 vlan 2188

gem mapping 7 5 vlan 2189

gem mapping 7 6 vlan 2190

合集下载

OLT(ONU)语音业务数据标准配置指导-zte

OLT(ONU)语音业务数据标准配置指导-zte

中兴语音业务配置流程：（本数据规范以常见开局方式为例）

假设在OLT的5板1口下注册一个onu，该onu的语音vlan为3000,语音IP:10.65.3.22,语音网关为：19.65.3.1，主用软交换地址为：10.63.7.97，备用软交换地址为：10.63.7.98.

OLT配置数据：（通用于所有onu，只是注册时标注为不同的ONU类型）

ZXAN#show onu all-status epon-olt_0/5/1（显示相关PON口下所有ONU的状态，查找没注册的onu）

ZXAN#show onu unauthentication epon-olt_0/5/1（显示相关PON口下未注册认证的ONU的mac地址）

ZXAN#interface epon-olt_0/5/1（进入PON口）

ZXAN#onu 1 type ZTE-F820 mac 0015.EB71.F6C8（根据MAC地址添加ONU，如果为9806，onu类型填写ZTE-9806）

ZXAN#interface epon-onu_0/5/1:1（进入PON-ONU口）

ZXAN#authentication enable（开通ONU，新添加的ONU，默认状态是未开通的，故需要执行此命令，否则业务不通）

ZXAN#bandwidth downstream maximum 100000（设置下行最大带宽）

ZXAN#bandwidth upstream maximum 100000（设置上行最大带宽）

ZXAN#interface epon-onu_0/5/1:1（进入PON-ONU口）

ZXAN#switchport mode trunk（把端口模式改成trunk）

ZXAN#switchport vlan 3000 tag（在该端口下以tag方式加入语音VLAN）

ZXAN# interface gei_0/6/1（进入上联端口）

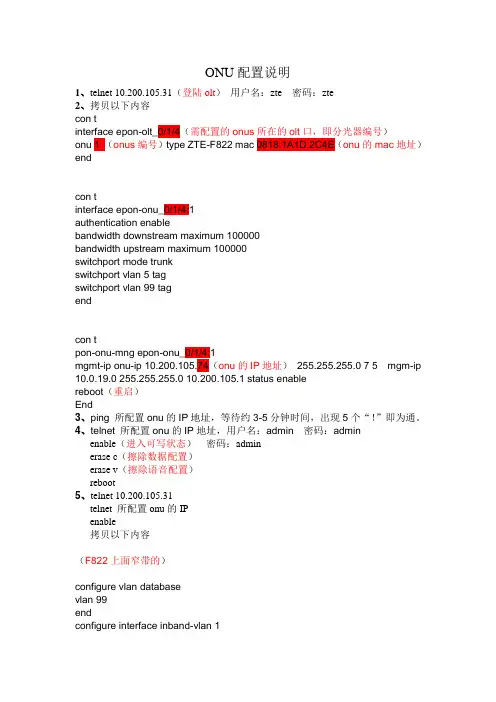

ONU配置说明

ONU配置说明

ONU配置说明

1、telnet 10.200.105.31（登陆olt） 用户名：zte 密码：zte

2、拷贝以下内容

con t

interface epon-olt_0/1/4（需配置的onus所在的olt口，即分光器编号）

onu 1 （onus编号）type ZTE-F822 mac 0818.1A1D.2C4E（onu的mac地址）

end

con t

interface epon-onu_0/1/4:1

authentication enable

bandwidth downstream maximum 100000

bandwidth upstream maximum 100000

switchport mode trunk

switchport vlan 5 tag

switchport vlan 99 tag

end

con t

pon-onu-mng epon-onu_0/1/4:1

mgmt-ip onu-ip 10.200.105.74（onu的IP地址） 255.255.255.0 7 5 mgm-ip

10.0.19.0 255.255.255.0 10.200.105.1 status enable

reboot（重启）

End

3、ping 所配置onu的IP地址，等待约3-5分钟时间，出现5个“！”即为通。

4、telnet 所配置onu的IP地址，用户名：admin 密码：admin

enable（进入可写状态） 密码：admin

erase c（擦除数据配置）

erase v（擦除语音配置）

reboot

5、telnet 10.200.105.31

telnet 所配置onu的IP

enable

拷贝以下内容

（F822上面窄带的）

configure vlan database

vlan 99

end

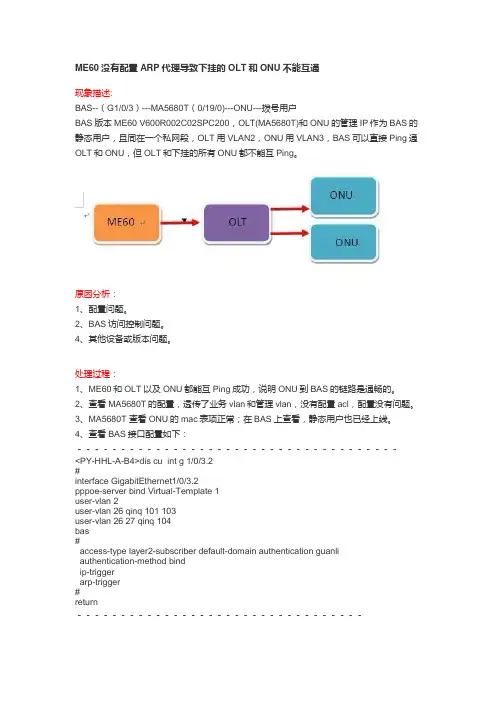

ME60没有配置ARP代理导致下挂的OLT和ONU不能互通

ME60没有配置ARP代理导致下挂的OLT和ONU不能互通

ME60没有配置ARP代理导致下挂的OLT和ONU不能互通

现象描述:

BAS--（G1/0/3）---MA5680T（0/19/0)---ONU---拨号用户

BAS版本ME60 V600R002C02SPC200，OLT(MA5680T)和ONU的管理IP作为BAS的静态用户，且同在一个私网段，OLT用VLAN2，ONU用VLAN3，BAS可以直接Ping通OLT和ONU，但OLT和下挂的所有ONU都不能互Ping。

原因分析：

1、配置问题。

2、BAS访问控制问题。

4、其他设备或版本问题。

处理过程：

1、ME60和OLT以及ONU都能互Ping成功，说明ONU到BAS的链路是通畅的。

2、查看MA5680T的配置，透传了业务vlan和管理vlan，没有配置acl，配置没有问题。

3、MA5680T 查看ONU的mac表项正常；在BAS上查看，静态用户也已经上线。

4、查看BAS接口配置如下：

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

dis cu int g 1/0/3.2

#

interface GigabitEthernet1/0/3.2

pppoe-server bind Virtual-Template 1

user-vlan 2

user-vlan 26 qinq 101 103

user-vlan 26 27 qinq 104

bas

#

access-type layer2-subscriber default-domain authentication guanli

authentication-method bind

ip-trigger

arp-trigger

#

return

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－ 发现没有配置ARP代理，在BAS接口下配置 arp-proxy ，验正结果OLT可以和ONU互Ping.

华为OLT_ONU开局配置

华为OLT_ONU开局配置

华为OLT-ONU设备开局配置文档（步骤）

一、OLT配置：

display ont autofind all //显示当前OLT下所有未注册ONU

interface epon 0/1 进入PON口

ont add 0 5 mac-auth 0025-9EA3-A2B7 snmp ont-lineprofile-id 20 desBXJ_WCLS_5626 注册ONT设备 (A代表PON口 B代表子接口)

ont ipconfig 0 15 ip-address 172.21.56.178 mask 255.255.255.0 gateway 172.21.56.1 manage-vlan 12

ont multicast-mode A B ctc 配置管理地址

#

service-port vlan 12 epon 0/1/7 ont 1 multi-service user-vlan 12 tag-transform translate

service-port vlan 2750 epon 0/1/7 ont 1 multi-service user-vlan 2750 tag-transform translate

service-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1113 tag-transform default

service-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1114 tag-transform default

service-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1115 tag-transform default
