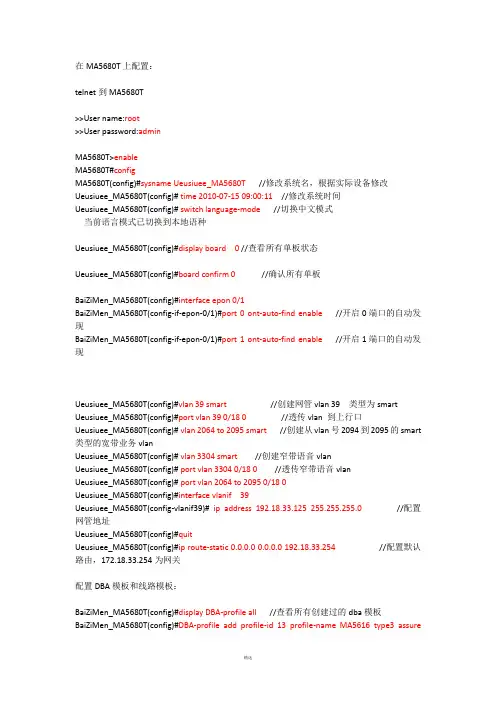

在 MA5680T 上配置：
telnet 到 MA5680T
>>User name:root
>>User password:admin
MA5680T>enable
MA5680T#config
MA5680T(config)# sysname Ueusiuee_MA5680T // 修改系统名，根据实际设备修改
Ueusiuee_MA5680T(config)# time 2021-07-15 09:00:11 // 修改系统时间
Ueusiuee_MA5680T(config)# switch language-mode // 切换中文模式 当前语言模式已切换到本地语种
Ueusiuee_MA5680T(config)# display board 0 // 查看所有单板状态
Ueusiuee_MA5680T(config)# board confirm 0 // 确认所有单板
BaiZiMen_MA5680T(config)# interface epon 0/1
BaiZiMen_MA5680T(config-if-epon-0/1)# port 0 ont-auto-find enable // 开启 0 端口的自动发 现
BaiZiMen_MA5680T(config-if-epon-0/1)# port 1 ont-auto-find enable // 开启 1 端口的自动发 现
Ueusiuee_MA5680T(config)# vlan 39 smart // 创立网管 vlan 39 类型为 smart
Ueusiuee_MA5680T(config)# port vlan 39 0/18 0 // 透传 vlan 到上行口
Ueusiuee_MA5680T(config)# vlan 2064 to 2095 smart // 创立从 vlan 号 2094 到 2095 的 smart 类型的宽带业务 vlan
Ueusiuee_MA5680T(config)# vlan 3304 smart // 创立窄带语音 vlan
Ueusiuee_MA5680T(config)# port vlan 3304 0/18 0 // 透传窄带语音 vlan
Ueusiuee_MA5680T(config)# port vlan 2064 to 2095 0/18 0
Ueusiuee_MA5680T(config)# interface vlanif 39
Ueusiuee_MA5680T(config-vlanif39)# ip address 192.18.33.125 255.255.255.0 // 配置
网管地址
Ueusiuee_MA5680T(config)# quit
Ueusiuee_MA5680T(config)# ip route-static 0.0.0.0 0.0.0.0 192.18.33.254 // 配置默认
路由， 172.18.33.254 为网关
配置 DBA 模板和线路模板：
BaiZiMen_MA5680T(config)# display DBA-profile all // 查看所有创立过的 dba 模板
BaiZiMen_MA5680T(config)# DBA-profile add profile-id 13 profile-name MA5616 type3 assure 102400 max 15360 // 创立模板 id 为 13； 模板名为 MA5616 ；
Assure:保证带宽10M ; max :最大带宽15M ;
BaiZiMen_MA5680T(config)# display ont-lineprofile epon all // 查看所有创立过的线路模板
BaiZiMen_MA5680T(config)# ont-lineprofile epon profile-id 13 profile-name 5616 // 创立线路 模板
BaiZiMen_MA5680T(config-epon-lineprofile-13)# llid dba-profile-id 13 // 线路模板中绑定 dba
模板 ID 为 13 的 dba 模板
BaiZiMen_MA5680T(config-epon-lineprofile-13)# commit // 保存模板(此处必须保存否那么将丢 失模板配置)
BaiZiMen_MA5680T(config-epon-lineprofile-13)# quit
注册 onu
BaiZiMen_MA5680T(config)# display ont autofind all
BaiZiMen_MA5680T(config-if-epon-0/1)# display ont autofind 0
BaiZiMen_MA5680T(config-if-epon-0/1)# ont add 0 0 mac-auth ont-lineprofile-id 13 desc TO:JinHaiAnQingChuanLou_MA5616 // 0 ; mac
地址为 0018-82B3-A4D7 的 onu ; 管理方式为 snmp; 描述此 onu
所处位置以及设备型号
BAIZIMEN_MA5680T(config-if-gpon-0/1)# ont ipconfig 0 0 ip-address 172.18.39.5 mask
255.255.255.0 gateway 192.18.39.1 manage-vlan 39 // 给 onu 0 下发 ip 地址
BaiZiMen_MA5680T(config-if-gpon-0/1)# quit
配置业务虚接口:
service-port vlan 39 epon 0/1/0 ont 0 multi-service user-vlan 39 tag-transform translate //
配置管理的业务虚接口
service-port vlan 3304 epon 0/1/0 ont 0 multi-service user-vlan 3304 tag-transform translate
// 配置语音的业务虚接口
service-port vlan 2064 epon 0/1/0 ont 0 multi-service user-vlan 2064 tag-transform translate
// 配置宽带的业务虚接口
service-port vlan 2095 epon 0/1/0 ont 0 multi-service user-vlan 2095 tag-transform translate // 配置宽带业务虚接口 保存数据： 序列号 框/ 槽/端口
ONT MAC
密码 生产厂商 ID
ONT 型号
ONT 软件版本
ONT 硬件版本
ONT 自动发现时间 : 0/1/0
: 286E-D487-3BB2
: 00000000000000000000000000000000
: HWTC
MDU
V8R306C01B053
MA5616
2021-12-03 16:47:51
// 查看 0 端口发现的 onu
286E-D487-3BB2 snmp 注册端口为 0 ;onu 编号为
线路模板为 13 ; desc: (必须保存，否那么设备重启后数据会丧失)
