信息通信建设工程预算定额

附录一 通信工程预算定额

通信建设工程预算定额的内容较多，这里仅根据本书的教学需要，收录第三册《无线通信设备安装工程》、第四册《通信线路工程》和第五册《通信管道工程》的部分内容。

第三册 《无线通信设备安装工程》部分定额

第一章 安装机架、缆线及辅助设备

安装室内外缆线走道见附表1-1。

安装机架（柜）、配线板（箱）、附属设备见附表1-2。

附表1-1 安装室内外缆线走道

编 号 名 称 单 位 技 工 工

日 普 工 工

日

TSW1-001 安装室内电缆槽道 m

TSW1-002 安装室内电缆走线架 m

TSW1-003 安装室外馈线走道（水平） m

TSW1-004 安装室外馈线走道（沿外墙垂直） m

TSW1-005 安装软光纤走线槽 m

附表1-2 安装机架（柜）、配线板（箱）、附属设备

编 号 名 称 单 位 技 工 工

日 普 工 工

日

TSW1-006 安装综合架、柜 架

TSW1-008 安装电源分配柜、箱（落地式） 架 3

TSW1-009 安装电源分配柜、箱（壁挂式） 架 2

TSW1-010 安装数字分配架、箱（落地式） 架 5

TSW1-011 安装数字分配架、箱（壁挂式） 架

TSW1-012 安装数字、光分配架单元 个

TSW1-013 安装壁挂式外围告警监控箱 个

第二章 安装移动通信设备

安装移动通信天线见附表1-3。

安装移动通信馈线见附表1-4。

安装、调测天线、馈线附属设备见附表1-5。

调测天线、馈线系统见附表1-6。

安装、调测基站设备见附表1-7。

附表1-3 安装移动通信天线

编 号 名 称 单 位 技 工 工

日 普 工 工

日 TSW2-001 安装全向天线 楼顶铁塔上（高度）（20m以下） 副 7

TSW2-002 安装全向天线 楼顶铁塔上（高度）（20m以上每增加10m） 副 1

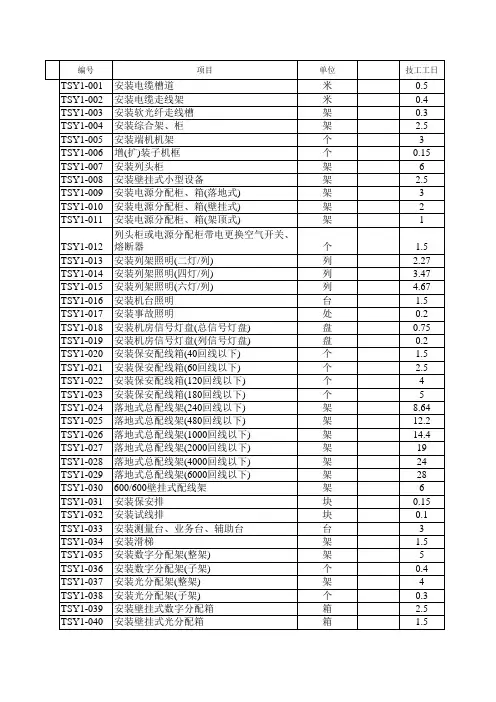

编号项目单位技工工日

TSY1-001安装电缆槽道米0.5

TSY1-002安装电缆走线架米0.4

TSY1-003安装软光纤走线槽架0.3

TSY1-004安装综合架、柜架2.5

TSY1-005安装端机机架个3

TSY1-006增(扩)装子机框个0.15

TSY1-007安装列头柜架6

TSY1-008安装壁挂式小型设备架2.5

TSY1-009安装电源分配柜、箱(落地式)架3

TSY1-010安装电源分配柜、箱(壁挂式)架2

TSY1-011安装电源分配柜、箱(架顶式)架1

TSY1-012列头柜或电源分配柜带电更换空气开关、熔断个1.5

TSY1-013安装列架照明(二灯/列)列2.27

TSY1-014安装列架照明(四灯/列)列3.47

TSY1-015安装列架照明(六灯/列)列4.67

TSY1-016安装机台照明台1.5

TSY1-017安装事故照明处0.2

TSY1-018安装机房信号灯盘(总信号灯盘)盘0.75

TSY1-019安装机房信号灯盘(列信号灯盘)盘0.2

TSY1-020安装保安配线箱(40回线以下)个1.5

TSY1-021安装保安配线箱(60回线以下)个2.5

TSY1-022安装保安配线箱(120回线以下)个4

TSY1-023安装保安配线箱(180回线以下)个5

TSY1-024落地式总配线架(240回线以下)架8.64

TSY1-025落地式总配线架(480回线以下)架12.2

TSY1-026落地式总配线架(1000回线以下)架14.4

TSY1-027落地式总配线架(2000回线以下)架19

TSY1-028落地式总配线架(4000回线以下)架24

TSY1-029落地式总配线架(6000回线以下)架28

TSY1-030600/600壁挂式配线架架6

TSY1-031安装保安排块0.15

TSY1-032安装试线排块0.1

TSY1-033安装测量台、业务台、辅助台台3

TSY1-034安装滑梯架1.5

TSY1-035安装数字分配架(整架)架5

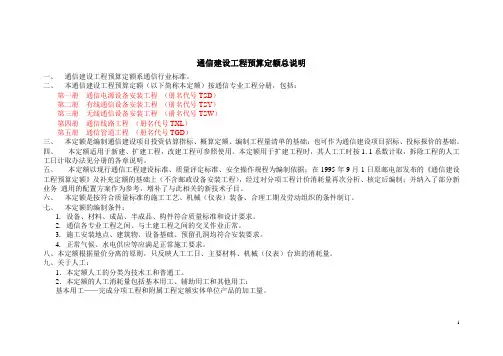

1 通信建设工程预算定额总说明

一、 通信建设工程预算定额系通信行业标准。

二、 本通信建设工程预算定额（以下简称本定额）按通信专业工程分册，包括：

第一册 通信电源设备安装工程 （册名代号TSD）

第二册 有线通信设备安装工程 （册名代号TSY）

第三册 无线通信设备安装工程 （册名代号TSW）

第四册 通信线路工程 （册名代号TXL）

第五册 通信管道工程 （册名代号TGD）

三、 本定额是编制通信建设项目投资估算指标、概算定额、编制工程量清单的基础；也可作为通信建设项目招标、投标报价的基础。

四、 本定额适用于新建、扩建工程，改建工程可参照使用。本定额用于扩建工程时，其人工工时按1.1系数计取，拆除工程的人工工日计取办法见分册的各章说明。

五、 本定额以现行通信工程建设标准、质量评定标准、安全操作规程为编制依据；在1995年9月1日原邮电部发布的《通信建设工程预算定额》及补充定额的基础上（不含邮政设备安装工程），经过对分项工程计价消耗量再次分析、核定后编制；并纳入了部分新业务 通用的配置方案作为参考，增补了与此相关的新技术子目。

六、 本定额是按符合质量标准的施工工艺、机械（仪表）装备、合理工期及劳动组织的条件制订。

七、 本定额的编制条件：

1. 设备、材料、成品、半成品、构件符合质量标准和设计要求。

2. 通信各专业工程之间、与土建工程之间的交叉作业正常。

3. 施工安装地点、建筑物、设备基础、预留孔洞均符合安装要求。

4. 正常气候、水电供应等应满足正常施工要求。

八、本定额根据量价分离的原则，只反映人工工日、主要材料、机械（仪表）台班的消耗量。

九、关于人工：

1．本定额人工的分类为技术工和普通工。

2．本定额的人工消耗量包括基本用工、辅助用工和其他用工：

基本用工——完成分项工程和附属工程定额实体单位产品的加工量。 2 辅助用工——定额中未说明的工序用工量；指施工现场某些材料临时加工、排除故障、维持安全生产的用工量。

通信建设工程预算定额-第四册-通信线路工程

通信建设工程预算定额

第四册

（报批稿）

通信线路工程

中华人民共和国信息产业部

二00八年三月

3

总说明

4

册说明

一、《通信线路工程》预算定额适用于通信线路的新建工程。当用于扩建工程时，其扩建部分的工日定额乘以1.10系数。

二、本定额是依据国家和信息产业部颁发的现行施工及验收规范、通用图、标准图等编制的。

三、本定额只反映单位工程量的人工工日、主要材料、机械和仪表台班的消耗量。

1． 关于人工工日：定额工日分为“技工工日”和“普工工日”。

2． 关于主要材料：定额中的主要材料包括直接消耗在建筑安装工程中的材料使用量和规定的损耗量。

3． 关于机械、仪表台班：凡可以构成台班的施工机械、仪表，已在定额中给定台班量；对于不能构成台班的“其他机械、仪表费”，

均含在费用定额中生产工具用具使用费内。

四、通信线路工程，当工程规模较小时，以总工日为基数按下列规定系数进行调整。

1． 工程总工日在100工日以下时，增加15%；

2． 工程总工日在100-250工日时，增加10%。

五、本定额光(电)缆拆除，不单立子目，发生时按附表规定执行：

序号 拆除工程内容 占新建工程定额的百分比（%）

人工工日 机械台班

1 光（电）缆（不需清理入库） 40 40

2 埋式光（电）缆（清理入库） 100 100

3 管道光（电）缆（清理入库） 90 90

4 成端电缆（清理入库） 40 40

4 架空、墙壁、室内、通道、槽道、引上光（电）缆（清理入库） 70 70

5 引上钢管及各种铁件 60 60

六、各种光（电）缆的敷设定额中，主要材料的数量已包含定额损耗率，但不包括设计中规定的预留等用量，可依据规范规定在设计时据实计列。

5

七、敷设光缆中，OTDR台班是按（单窗口）测试取定的，如果按（双窗口）测试时，其人工和仪表定额分别乘以1.8的系数。

目 录
