通信工程预算定额

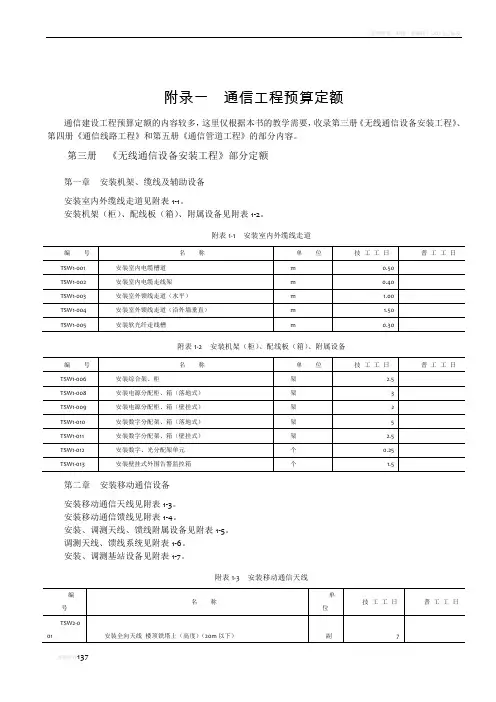

137 附录一 通信工程预算定额

通信建设工程预算定额的内容较多，这里仅根据本书的教学需要,收录第三册《无线通信设备安装工程》、第四册《通信线路工程》和第五册《通信管道工程》的部分内容。

第三册 《无线通信设备安装工程》部分定额

第一章 安装机架、缆线及辅助设备

安装室内外缆线走道见附表1-1。

安装机架（柜）、配线板（箱）、附属设备见附表1—2。

附表1—1 安装室内外缆线走道

编 号 名 称 单 位 技 工 工 日 普 工 工 日

TSW1-001 安装室内电缆槽道 m 0。50

TSW1-002 安装室内电缆走线架 m 0.40

TSW1-003 安装室外馈线走道(水平） m 1.00

TSW1—004 安装室外馈线走道（沿外墙垂直） m 1。50

TSW1-005 安装软光纤走线槽 m 0.30

附表1—2 安装机架（柜）、配线板(箱)、附属设备

编 号 名 称 单 位 技 工 工 日 普 工 工 日

TSW1—006 安装综合架、柜 架 2。5

TSW1—008 安装电源分配柜、箱（落地式） 架 3

TSW1-009 安装电源分配柜、箱（壁挂式） 架 2

TSW1-010 安装数字分配架、箱（落地式) 架 5

TSW1-011 安装数字分配架、箱（壁挂式） 架 2。5

TSW1—012 安装数字、光分配架单元 个 0。25

TSW1—013 安装壁挂式外围告警监控箱 个 1。5

第二章 安装移动通信设备

安装移动通信天线见附表1-3。

安装移动通信馈线见附表1-4。

安装、调测天线、馈线附属设备见附表1-5.

调测天线、馈线系统见附表1-6。

安装、调测基站设备见附表1-7。

附表1-3 安装移动通信天线

编 号 名 称 单 位 技 工 工 日 普 工 工 日

TSW2—001 安装全向天线 楼顶铁塔上（高度）（20m以下） 副 7

TSW2-002 安装全向天线 楼顶铁塔上(高度）（20m以上每增加10m） 副 1

TSW2-003 安装全向天线 地面铁塔上（高度）（40m以下） 副 8 138 TSW2-004 安装全向天线 地面铁塔上（高度）（40m以上至80m以下每增加10m) 副 1

TSW2-005 安装全向天线 地面铁塔上（高度）（80m以上至90m以下） 副 16

TSW2-006 安装全向天线 地面铁塔上（高度）（90m以上每增加10m） 副 2

TSW2-009 安装定向天线 楼顶铁塔上（高度)（20m以下） 副 8

TSW2-010 安装定向天线 楼顶铁塔上（高度）（20m以上每增加10m） 副 1

TSW2-011 安装定向天线 地面铁塔上（高度)（40m以下） 副 9

TSW2—012 安装定向天线 地面铁塔上（高度）(40m以上至80m以下每增加10m） 副 1

TSW2-013 安装定向天线 地面铁塔上（高度）（80m以上至90m以下） 副 17

TSW2—014 安装定向天线 地面铁塔上（高度)（90m以上每增加10m) 副 2

附表1-4 安装移动通信馈线

编 号 名 称 单 位 技 工 工 日 普 工 工 日

TSW2-021 布放射频同轴电缆1/2″以下(布放10m） 10米条 0。5

TSW2—022 布放射频同轴电缆1/2″以下（每增加10m） 10米条 0.3

TSW2-023 布放射频同轴电缆7/8″以下(布放10m） 条 1.5

TSW2—024 布放射频同轴电缆7/8″以下（每增加10m） 10米条 0。8

TSW2—025 布放射频同轴电缆7/8″以上（布放10m) 条 2。5

TSW2—026 布放射频同轴电缆7/8″以上(每增加10m） 10米条 1。2

附表1-5 安装、调测天线、馈线附属设备

编 号 名 称 单 位 技 工 工 日 普 工 工 日

TSW2—027 安装调测室内天、馈线附属设备（放大器或中继器） 个 1

TSW2-028 安装调测室内天、馈线附属设备(分路器（功分器、藕合器）） 个 0。5

TSW2-029 安装调测室内天、馈线附属设备（分路器（匹配器（假负载)） 个 0.5

TSW2—030 安装调测室内天、馈线附属设备（光纤分布主控单元) 架 3

TSW2-031 安装调测室内天、馈线附属设备(光纤分布远端单元） 单元 1

附表1—6 调测天线、馈线系统

编 号 名 称 单 位 技 工 工 日 普 工 工 日

TSW2-032 基站天、馈线系统调测 条 4

TSW2-033 分布式天、馈线系统调测 副 1。5

TSW2-034 泄漏式电缆调测 100米条 3

TSW2—035 配合调测天、馈线系统 站 3

附表1—7 安装、调测基站设备

编 号 名 称 单 位 技 工 工

日 普 工 工

日

TSW2—036 安装基站设备（落地式） 架 10

TSW2-037 安装基站设备（壁挂式） 架 8

TSW2—038 安装室外基站设备（杆高≤20m） 套 10

TSW2-039 安装室外基站设备（杆高＞20m） 套 12

TSW2-040 安装信道板 载频 1 139 TSW2-041 安装调测直放站设备 站 12

TSW2-042 安装室外射频拉远单元 套 4

TSW2-043 GSM基站系统调测（3个载频以下） 站 30

TSW2—044 GSM基站系统调测（6个载频以下） 站 50

TSW2-045 GSM基站系统调测（6个载频以上每增加一个载频） 载频 3

TSW2—046 CDMA基站系统调测（6个扇载以下） 站 60

TSW2-047 CDMA基站系统调测（每增加一个扇载) 扇?载 4

第四册

《通信线路工程》部分定额

第一章 施工测量与开挖路面

施工测量见附表2—1。

开挖路面见附表2-2.

附表2—1 施工测量

编 号 名 称 单 位 技 工 工 日 普 工 工 日

TXL1-001 直埋光（电）工程施工测量 100m 0。70 0.30

TXL1-002 架空光(电）工程施工测量 100m 0.60 0。20

TXL1—003 管道光（电）工程施工测量 100m 0.50

TXL1-006 GPS定位 点 0.05

附表2-2 开挖路面

编 号 名 称 单 位 技 工 工 日 普 工 工 日

TXL1—007 人工开挖路面（混凝土路面150mm以下） 100m2 6.88 61。92

TXL1—008 人工开挖路面(混凝土路面250mm以下) 100m2 16.16 104.80

TXL1—011 人工开挖路面(沥青柏油路面150mm以下） 100m2 3。80 34。20

TXL1-012 人工开挖路面(沥青柏油路面250mm以下） 100m2 6.90 62.10

TXL1-015 人工开挖路面（砂石路面150mm以下） 100m2 1.60 14.40

TXL1—016 人工开挖路面（砂石路面250mm以下) 100m2 3.00 27。00

TXL1-017 人工开挖路面（混凝土砌块路面） 100m2 0。60 5。40

TXL1—018 人工开挖路面（水泥花砖路面） 100m2 0.50 4.50

TXL1-019 人工开挖路面（条石路面） 100m2 4.40 39.60

第二章 敷设埋式光(电）缆

挖、填光（电）缆沟及接头坑见附表2-3。

敷设埋式光（电）缆见附表2—4。

专用塑料管道内敷设光缆见附表2—5.

埋式光（电）缆保护与防护见附表2—6。

附表2-3 挖、填光(电）缆沟及接头坑

编 号 名 称 单 位 技 工 工 日 普 工 工 日

TXL2-001 挖、松填光（电）缆沟及接头坑（普通土) 100m3 42.00

TXL2—002 挖、松填光（电）缆沟及接头坑（硬土） 100m3 59.00 140 TXL2-003 挖、松填光（电）缆沟及接头坑(砂砾土） 100m3 81.00

TXL2-004 挖、松填光（电）缆沟及接头坑（冻土） 100m3 150.00

TXL2-005 挖、松填光（电）缆沟及接头坑（软石） 100m3 5.00 185。00

TXL2—008 挖、夯填光(电)缆沟及接头坑（普通土） 100m3 45.00

TXL2-009 挖、夯填光（电）缆沟及接头坑(硬土) 100m3 62.00

TXL2—010 挖、夯填光(电）缆沟及接头坑（砂砾土） 100m3 84。00

TXL2—011 挖、夯填光(电）缆沟及接头坑（冻土） 100m3 160.00

TXL2—012 挖、夯填光（电）缆沟及接头坑（软石) 100m3 5。00 197.00

TXL2—015 石质沟铺盖细土 沟千米 6。00

TXL2—016 手推车倒运土方 100m3 1。00 16.00

附表2-4 敷设埋式光（电）缆

编 号 名 称 单 位 技 工 工 日 普 工 工 日

TXL2-017 平原地区敷设埋式光缆(12芯以下) 千米条 12。20 35。70

TXL2-018 平原地区敷设埋式光缆（36芯以下) 千米条 16.68. 37。86

TXL2—019 平原地区敷设埋式光缆(60芯以下) 千米条 21.16 40.02

TXL2-023 丘陵、水田、城区架设敷设埋式光缆（12芯） 千米条 14。36 41。37

TXL2-024 丘陵、水田、城区架设敷设埋式光缆（36芯) 千米条 19.68 43。89

TXL2-025 丘陵、水田、城区架设敷设埋式光缆(60芯） 千米条 25.00 46。41

TXL2—029 山区敷设埋式光缆（12芯以下) 千米条 17.94 50。78

TXL2—030 山区敷设埋式光缆(36芯以下） 千米条 24.66 53。90

TXL2—031

山区敷设埋式光缆（60芯以下） 千米条 31.38 57.20

TXL2-035 敷设埋式电缆(200对以下） 千米条 8.35 22.84

TXL2—036 敷设埋式电缆（400对以下） 千米条 9。49 25.91

TXL2-037 敷设埋式电缆（600对以下） 千米条 11。08 30.23

TXL2-038 敷设埋式电缆（600对以上） 千米条 13。51 36。76

附表2-5 专用塑料管道内敷设光缆

编 号 名 称 单 位 技 工 工 日 普 工 工 日

TXL2-047 平原地区人工敷设小口径塑料管（4管) km 21。22 64。25

TXL2—048 平原地区人工敷设小口径塑料管(5管） km 27。06 81.77

TXL2—049 平原地区人工敷设小口径塑料管(6管） km 31。85 96。15

TXL2—050 平原地区人工敷设小口径塑料管（7管） km 36.64 110.53

TXL2-092 小口径塑料管试通 孔千米 1 2

TXL2—093 小口径塑料管道充气试验 孔千米 0。5 0。5

TXL2-094 平原地区气流法穿放光缆（24芯以下) 千米条 8.94 1.27

TXL2-095 平原地区气流法穿放光缆（48芯以下） 千米条 10.01 1.43

附表2-6 埋式光(电）缆保护与防护

编 号 名 称 单 位 技 工 工 日 普 工 工 日
