变压器输出功率测试方法

测算变压器电流的方法变压器是电力系统中常用的电力变换设备，用于改变交流电的电压和电流。

在使用变压器时，需要测算变压器的电流，以确保变压器能够正常工作。

1.计算法：根据变压器的额定容量和额定电压，可以通过功率公式P=UI计算出变压器的额定电流I。

其中，P为变压器的额定功率，U为变压器的额定电压。

这种方法适用于已知变压器额定容量和额定电压的情况。

2.电表法：通过在变压器的输入侧和输出侧分别接入电流表，测量输入侧和输出侧的电流，可以得到变压器的输入电流和输出电流。

这种方法适用于已经安装了电流表的变压器，可以直接读取电表上的电流数值。

3.变压器参数法：根据变压器的参数和工作状态，通过变压器等效电路模型的计算方法，可以计算出变压器的电流。

变压器等效电路模型包括电压传递比、电流传递比、有功电阻、励磁电抗等参数。

通过对变压器电压和电流的测量，结合变压器的参数，可以利用等效电路模型计算出变压器的电流。

4. 变压器损耗法：通过测量变压器的铜损和铁损，可以间接计算变压器的电流。

变压器的铜损和铁损可以通过测试得到，其中铜损是由于线圈的电阻而产生的热量，铁损是由于铁芯磁通的变化而产生的磁滞和涡流损耗。

根据变压器的铜损、铁损和额定容量，可以利用定损功率的公式P=I_cu^2*R_cu+P_fe计算出变压器的电流 I_cu。

其中，I_cu为变压器的电流，R_cu为变压器的线圈电阻，P_fe为变压器的铁损。

5.热继电器法：在变压器的输入侧和输出侧分别接入热继电器，通过测量继电器的动作电流，可以得到变压器的电流。

热继电器是一种能够通过控制电流大小来实现过载保护的设备。

通过设置继电器的故障电流值，当变压器的电流超过设定值时，继电器会动作并发出报警信号，以保护变压器的安全运行。

通过以上几种方法，可以测算变压器的电流大小。

不同的测算方法适用于不同的情况，根据具体的情况选择合适的方法进行测算，以确保变压器的正常运行。

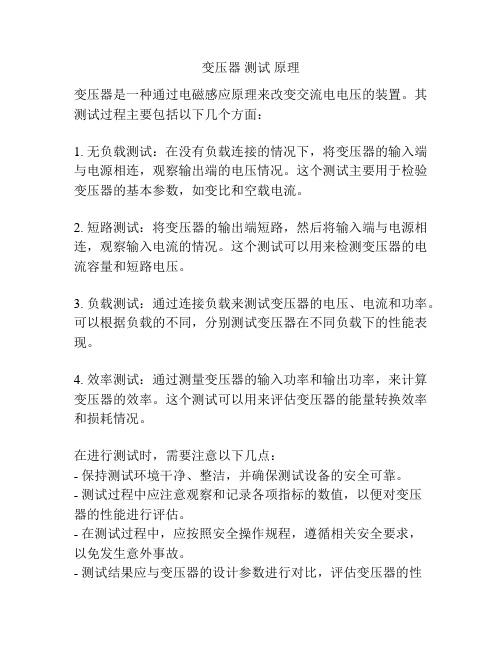

变压器测试原理
变压器是一种通过电磁感应原理来改变交流电电压的装置。

其测试过程主要包括以下几个方面：
1. 无负载测试：在没有负载连接的情况下，将变压器的输入端与电源相连，观察输出端的电压情况。

这个测试主要用于检验变压器的基本参数，如变比和空载电流。

2. 短路测试：将变压器的输出端短路，然后将输入端与电源相连，观察输入电流的情况。

这个测试可以用来检测变压器的电流容量和短路电压。

3. 负载测试：通过连接负载来测试变压器的电压、电流和功率。

可以根据负载的不同，分别测试变压器在不同负载下的性能表现。

4. 效率测试：通过测量变压器的输入功率和输出功率，来计算变压器的效率。

这个测试可以用来评估变压器的能量转换效率和损耗情况。

在进行测试时，需要注意以下几点：
- 保持测试环境干净、整洁，并确保测试设备的安全可靠。

- 测试过程中应注意观察和记录各项指标的数值，以便对变压
器的性能进行评估。

- 在测试过程中，应按照安全操作规程，遵循相关安全要求，
以免发生意外事故。

- 测试结果应与变压器的设计参数进行对比，评估变压器的性
能是否符合要求。

综上所述，通过对变压器进行一系列的测试，可以评估其性能和可靠性，确保其在工作中正常运行。

变压器的试验方法一、常规试验：1.绝缘电阻试验：用来确定变压器的绝缘性能，方法是在一定的温度下，测量变压器的绝缘电阻。

2.空载试验：在给定的条件下，测量变压器的空载电流、空载损耗、空载电压比等指标。

3.短路试验：在一定的条件下，测量变压器的短路电压、短路电流、短路损耗等指标。

4.负载试验：在一定的负载条件下，测量变压器的负载电流、负载损耗、负载电压比等指标。

5.温升试验：用来测试变压器在额定负载条件下的温升情况，包括短时功率温升试验和连续功率温升试验。

二、型式试验：1.耐压试验：在高电压下的一段时间内，测量变压器外绝缘结构和内绝缘结构的绝缘性能。

2.过电流试验：模拟变压器在短路或过负载情况下的工作状态，测试其绝缘性能和运行安全性。

3.热开关试验：通过多次开关和断电操作，测试变压器的运行稳定性和热损耗。

4.振动试验：模拟变压器在运输和运行过程中的振动情况，测试其抗震性能。

5.短路电压调整试验：测试变压器在不同负载条件下的短路电压调整能力。

三、特殊试验：1.泄漏电感试验：测试变压器的泄漏磁场特性，包括漏磁电感和互感电感。

2.空芯试验：测试变压器的无载电流、无载损耗，以及变压器的短路电压调整范围。

3.同步试验：测试变压器的短路电压调整范围和电气品质因数。

4.电压调整范围试验：测试变压器在不同负载条件下的输出电压调整能力。

5.台架试验：在特殊的实验台架上进行的综合性试验，测试变压器的整体性能。

需要注意的是，在进行试验之前，应根据变压器的型号、规格和要求，结合相应国家标准或行业规范，制定试验方法和试验计划，并确保试验仪器和设备的准确性和可靠性。

在试验过程中，应做好试验记录和数据分析，及时发现和解决问题，确保变压器的性能和质量。

中频变压器的检测方法中频变压器（Intermediate frequency transformer，简称IF变压器）是一种在电子设备中常用的电感元件，主要用于频率转换和信号传输。

为了确保中频变压器的正常工作和性能，需要进行一系列的检测方法。

下面将从外观检查、电气性能检测、绝缘电阻测试、差动模式耦合能力测试和短路电压测试等方面，介绍中频变压器的检测方法。

一、外观检查：首先，需要检查中频变压器的外观是否正常。

主要包括检查变压器的外壳是否完整，变压器引线的连接是否牢固，无松动、断线等情况。

还需要检查变压器的表面是否有明显的损伤、变形和绝缘层的破损等。

二、电气性能检测：1.额定电压测试：将变压器的输入端和输出端连接至电压源和负载，分别施加额定电压，检测输出端的中频电压是否在额定值范围内。

2.额定电流测试：同样施加额定电压，通过负载器检测变压器的输入端电流是否在额定电流范围内。

3.功率损耗测试：将变压器的输入端和输出端分别接入功率仪，通过对比输入功率和输出功率差值的大小，检测变压器的功率损耗是否在规定范围内。

4.频率范围测试：将变压器输入端连接至频率变化的信号源，观察输出端的中频电压在频率范围内是否稳定。

三、绝缘电阻测试：绝缘电阻测试用于检测中频变压器的绝缘性能，主要是检测变压器的绝缘电阻是否达到规定要求。

测试方法如下：1.将变压器的输入端和输出端分别连接至高压电源和接地电源；2.在规定的时间内，通过万用表或绝缘电阻测试仪测量变压器的输入端与输出端之间的绝缘电阻值；3.检测结果应该满足设定的标准要求。

四、差动模式耦合能力测试：差动模式耦合能力测试用于检测中频变压器的差动功率传输能力，主要是检测变压器的差动幅度和位移传递函数。

测试方法如下：1.将变压器的输入端和输出端连接至测量设备；2.分别施加两个输入端的信号源，并通过测量设备记录输出端的差动幅度和相位差；3.检测结果应该在一定的误差范围内。

五、短路电压测试：短路电压测试用于检测中频变压器的短路电压值，主要是检测变压器的内部电阻。

变压器功耗测量方法变压器是电力系统中至关重要的设备，了解其功耗对于提高能源效率和保障电力系统稳定运行具有重要意义。

本文将详细介绍变压器功耗的测量方法，帮助读者掌握这一技术要点。

一、变压器功耗概述变压器功耗是指变压器在运行过程中消耗的电能，通常以功率因数和视在功率、有功功率、无功功率等参数来表示。

测量变压器功耗有助于评估变压器的能效水平，为节能减排提供依据。

二、变压器功耗测量方法1.直接测量法直接测量法是通过测量变压器的输入电压、输入电流和输出电压、输出电流，计算得到变压器的功耗。

具体步骤如下：（1）测量输入电压和输入电流，计算输入功率（视在功率）；（2）测量输出电压和输出电流，计算输出功率（视在功率）；（3）输入功率与输出功率之差即为变压器的功耗。

2.间接测量法间接测量法是通过测量变压器的空载损耗和短路损耗，结合实际负载率，计算得到变压器的功耗。

具体步骤如下：（1）测量变压器的空载损耗，即在无负载条件下，变压器消耗的功率；（2）测量变压器的短路损耗，即在短路条件下，变压器消耗的功率；（3）根据实际负载率，计算变压器的负载损耗；（4）空载损耗与负载损耗之和即为变压器的总功耗。

3.智能测量法智能测量法是利用现代传感技术、通信技术和计算机技术，实现对变压器功耗的实时监测和计算。

该方法具有以下优点：（1）测量精度高，实时性好；（2）可远程监测，便于数据分析和处理；（3）可自动报警，及时发现变压器运行异常。

三、总结变压器功耗测量对于保障电力系统高效运行具有重要意义。

直接测量法、间接测量法和智能测量法各有优缺点，用户可根据实际需求选择合适的测量方法。

在实际操作过程中，应严格按照测量规程进行，确保测量结果的准确性。

变压器容量测试方法
变压器容量测试的方法通常可以分为以下几个步骤：
1. 确定测试条件：包括输入电压、输出电压、频率和负载等参数。

这些条件应根据变压器的设计要求进行设定。

2. 准备测试设备：包括电压源、电流表、电压表、负载器和功率计等。

3. 连接测试电路：将输入电源连接到变压器的输入端，将负载器连接到变压器的输出端。

同时，连接电流表和电压表用于测量输入电流和输出电压。

4. 开始测试：根据设定的测试条件，将电压源的输出电压逐渐增加，测量变压器的输入电流和输出电压。

同时，记录变压器的工作温度和环境温度。

5. 计算容量：根据变压器的输入电压、输出电压和输入电流，使用以下公式计算变压器的容量：
容量（VA）= 输入电流（A）×输入电压（V）
或
容量（VA）= 输出电流（A）×输出电压（V）
具体的计算公式应根据变压器的类型和设计参数来确定。

6. 分析结果：将测试结果与变压器的设计要求进行比较，判断变压器是否满足要求。

如果测试结果与设计要求相符，说明变压器容量正常；如果测试结果偏离设计要求，则可能需要调整变压器的参数或进行修理。

需要注意的是，变压器容量测试需要谨慎操作，遵循安全操作规程。

在测试过程中，特别是在高电压和高电流条件下，应采取必要的安全措施，防止电击和火灾等事故的发生。

变压器电气试验变压器是电能传输和分配系统中必不可少的设备，它通过变换电压和电流的大小来实现能量的传输和分配。

但是，变压器在运行过程中也会遭受一些外部和内部的损坏，这为变压器的安全运行带来了一定的风险。

因此，进行变压器电气试验是非常重要的，这可以有效地评估变压器的健康状况，确保其可靠和稳定的工作。

变压器电气试验种类繁多，其中包括常见的耐压试验、绝缘电阻测试、交流电阻测试、变比测试、空载损耗测试、短路试验等。

这些试验旨在评估变压器的电气性能，检查变压器设备和元件是否符合规定的标准和指导方针。

下面我们就来逐一解析这些试验的具体内容和作用。

1. 耐压试验耐压试验是指在高电压下对变压器的耐压能力进行检测。

在试验中，变压器应承受高电压场，并检查其是否出现击穿和漏电现象。

耐压试验是检测变压器绝缘强度的重要方法，一般要求在一定的电压下进行一定的时间，以评估变压器的安全性。

2. 绝缘电阻测试绝缘电阻测试是通过测量变压器的绝缘电阻强度，评估设备的绝缘性能。

在进行这种试验前，必须将变压器的所有绕组从外部电路中隔离出来，以消除其他影响因素，准确地测量变压器的电气绝缘性能。

3. 交流电阻测试交流电阻测试是检测变压器内部延伸电路的电阻值，以确定设备的电气连接是否正确和良好。

在试验中，电流输送及测试驱动系统应通过内部电路来进行，从而保证测试结果的精度。

4. 变比测试变比测试是指测量变压器高低压侧绕组在给定电压、电流条件下的变比。

这种测试是非常重要的，因为变压器的变比直接关系到其电气性能和安全性能。

5. 空载损耗测试空载损耗测试是检测变压器在没有负载的条件下消耗的电功率。

在试验中，变压器应有一定的电压输出，没有输出功率时，消耗的电功率被称为空载损耗。

通过检测空载损耗，可以评估变压器绝缘性能的良好程度和设备运行的经济性。

6. 短路试验短路试验是变压器电气试验中的一种重要方法，通过短路变压器的高压侧和低压侧绕组，来测量变压器的电流、电压、功率因数等参数。

测算变压器电流的方法变压器是电力系统中常见的设备，用于改变电压大小和电流大小，以满足不同电器设备的需要。

在变压器的运行过程中，电流大小是一个重要的参数，它反映了变压器的工作状态和电力系统的稳定性。

因此，测算变压器电流大小是电力工程中一个非常重要的任务。

本文将介绍测算变压器电流大小的方法，包括测量方法和计算方法。

希望能够对电力工程师和电力系统运行人员有所帮助。

一、测量方法测量变压器电流大小的方法有很多种，下面列出了几种常用的方法：1. 电流表法电流表法是最常用的测量变压器电流大小的方法。

在变压器的输入端和输出端分别接上电流表，即可测量出输入端和输出端的电流大小。

由于变压器是一个电磁感应器件，输入端和输出端的电流大小是相互关联的，它们之间的比例关系是输入端电流与输出端电流的比值等于输入端电压与输出端电压的比值，即：I1/I2=U1/U2其中，I1和I2分别是输入端和输出端的电流大小，U1和U2分别是输入端和输出端的电压大小。

这个比例关系被称为变压器的变比关系，它是变压器的重要参数之一。

2. 电流互感器法电流互感器法是一种精度更高的测量变压器电流大小的方法。

它是利用电流互感器将变压器的电流转换成标准电流，再通过标准电流表进行测量。

电流互感器是一种电磁感应器件，它可以将高电流转换成低电流，以方便测量。

电流互感器的变比关系与变压器类似，也可以用上述公式表示。

3. 热电偶法热电偶法是一种间接测量变压器电流大小的方法。

它是利用变压器输入端和输出端的电流通过变压器的电阻产生的热量来测量电流大小。

具体做法是在变压器输入端和输出端的电阻上各接一个热电偶，然后测量热电偶的温度差，根据热电偶的温度-电动势特性，可以计算出电流大小。

这种方法的精度较低，一般用于小功率变压器的测量。

二、计算方法在实际工程中，经常需要计算变压器的电流大小，特别是在设计变压器和进行电力系统分析时。

下面介绍几种常用的计算方法：1. 根据变比关系计算根据变比关系计算变压器电流大小是最简单的方法。

变压器容量测试方法
变压器容量测试是确保变压器性能和质量的重要步骤。

变压器容量测试的方法通常包括以下几个步骤：
1. 准备工作，在进行容量测试之前，首先要对测试设备进行检查和准备。

确保测试仪器和设备的准确性和可靠性，包括电压表、电流表、负载箱等。

2. 连接测试回路，将测试设备与变压器正确连接，确保连接正确、牢固可靠，同时要注意安全。

3. 稳态测试，在测试过程中，首先进行稳态测试，即在额定电压和频率下测量变压器的电压、电流和功率因数。

通过测量实际的电压和电流值，计算变压器的输出功率和效率。

4. 负载测试，接下来进行负载测试，逐步增加变压器的负载，观察并记录不同负载下的电压、电流和功率数据。

这有助于评估变压器在不同负载下的性能表现。

5. 温升测试，在负载测试完成后，进行温升测试，即测量变压
器的温升情况。

通过测量变压器的温升，可以评估变压器的散热性能和负载能力。

6. 数据分析，对测试过程中获得的数据进行分析和比对，评估变压器的容量和性能是否符合设计要求，是否存在异常情况。

7. 报告和结论，最后，根据测试结果编制容量测试报告，对变压器的容量和性能进行评估，并提出结论和建议。

需要注意的是，变压器容量测试需要严格按照相关标准和规范进行，测试过程中要注意安全，确保测试设备的准确性和可靠性，以获得准确可靠的测试结果。

同时，也要根据变压器的具体类型和用途，选择合适的测试方法和参数。
