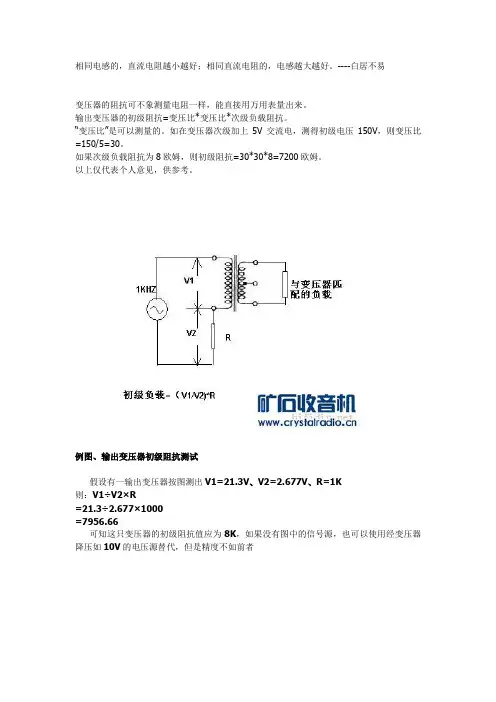

变压器怎样测试输入输出阻抗
在牛的一组线圈上加上一个交流电压（电压不要太高，几伏到十几伏就可以了），用电压表测另一组的电压，找到他们的电压比然后平方，再乘以一边的阻抗就是另一边的阻抗了。公式为：（输入端电压/输出端电压）的平方×输出阻抗=输入阻抗。例：一个输入变压器输入端与输出端的电压比为10：1，则当输出端接1Ω负载时，输入端的阻抗为100Ω；当输出端接500Ω负载时输入端的输入阻抗为50K......
不能用电阻来做参数，必须找到它们的电压比才能计算。变压器阻抗变换与初次级之间的匝数比有关系，电压比就直接反映出它们的匝数比关系，就可以算到它们的阻抗变换关系了。阻抗的计算只要找到它们的关联数据计算起来就很简单了，不要把它们想得太复杂。
由负载阻抗决定输入阻抗，如果牛输出端接的47K阻抗，那么1：1的输入牛输入阻抗就是47K。另外有一点，牛的工作阻抗还影响频响
说到频响这个话题我先来举个例：去年有一天我突发奇想，用一个输入变压器直接驱动6P14做功放。此变压器阻抗变换有两种（输出绕组固定），分别为1：64和1：4400。显然1：64这组输入线圈匝数要多些，也就是输入电感量要大些，那么低音就应该更好些，但事实却不是这样，反而1：4400这组低音好得多。当时一时还想不明白，事后分析才得出了结论，也就是接下来要讨论的问题。
当一个变压器绕组固定后，其阻抗比固定了，输入、输出电感量也固定了。变压器的高频性能取决于其自身损耗（铁心涡流、分布电容等），低频性能则取决于输入电感量和输入阻抗。前面说了变压器绕组固定后输入、输出电感量也固定了，那么其低频性能就只能由输入阻抗来决定了。它们的关系为f=Xl/2πL，f表示频率、Xl表示输入阻抗、L表示电感量。也就是说一个输入变压器如果输入阻抗越低其低频延伸就越好。只要输入变压器前级有足够的驱动能力，就尽可能的降低输入阻抗以取得好的低音效果。降低输入阻抗的方法是减小输入变压器的输出端的输出电阻（针对胆管就是减小栅极对地电阻），而不是在变压器输入端并接电阻（这样做没用）。
再回到上面的实例，我的6P14栅极对地电阻为470K，当我选择1：64输入端时其低频延伸为f=58.75K/6.28L1，选择1：4400时低频延伸为f=7.12K/6.28L2。从数据可以看出虽然L1〉L2，但58.75K远大于7.12K，所以1：4400组低频好于1：64这一组。
变压器短路阻抗测试仪技术规范书 1 基本要求 短路阻抗法是判断绕组变形的传统方法，根据GB1094.5-2003和IEC60076-5:2000规定，短路电抗的变化量是判断变压器绕组有无变形的有效判据。设备应具备抗干扰能力，即使在强电场及磁场的干扰下，也可以准确的测试阻抗值，真实反映设备运行情况。 2性能要求 2.1 本次购置的变压器短路阻抗测试仪应包括以下基本部件： 变压器短路阻抗测试仪主机、线箱（包含电源线、测试线、接地线）、合格证、说明书、校验合格证、校验报告。 2.2 测试主机应具备以下技术功能： 2.2.1仪器的测试结果符合GB1094.1-2003和 GB/T 6451系列有关标准的规定，可满足在试验电源的波形畸变条件下仪器自身可以得出校正后的变压器短路阻抗、损耗参数值，特别是对变压器的损耗值按照相关标准使用平均值电压表数值进行校正计算。 2.2.2仪器即可对单相变压器进行阻抗测试、亦可以对三相变压器进行三相法阻抗测试和对三相变压器进行单相法阻抗测试，完成对变压器相关参数的短路阻抗、阻抗电压、零序阻抗、铁芯损耗等进行全自动测试。 2.2.3仪器可以同屏幕显示出被测的三相电压、电流的真有效值、平均值、有功功率、无功功率、功率因数、工频频率、电压及电流的相量图等电气参数，便于现场分析判断相关测试数据。 2.2.4可显示每次测试的电压、电流、功率、频率等参数。 2.2.5仅使用单相220V交流电源即可完成测量，在没有交流电源情况下，可使用小功率UPS电源供电（根据测试电流考虑电源容量）。 2.2.6接线操作简单方便，可以使用单相测试电源也可使用三相测试电源。 2.2.7自动频率校正，可消除频率波动造成的误差。 2.2.8可储存100次以上测量结果，仪器内置不掉电存储器，可长期保存测量数据。 2.2.9大屏幕液晶显示，全部汉字菜单及操作提示，直观方便。 2.2.10不掉电日历，时钟功能。
接地电阻测量仪使用方法 （1）准备工作 1）熟读接地电阻测量仪的使用说明书，应全面了解仪器的结构、性能及使用方法。 2）备齐测量时所必须的工具及全部仪器附件，并将仪器和接地探针擦拭干净，特别是接地探针，一定要将其表面影响导电能力的污垢及锈渍清理干净。 3）将接地干线与接地体的连接点或接地干线上所有接地支线的连接点断开，使接地体脱离任何连接关系成为独立体。 （2）测量步骤 1）将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插人深度为400mm，如图a所示。 图接地电阻测量仪操作示意
a）实际操作 b）等效原理 2）将接地电阻测量仪平放于接地体附近，并进行接线，接线方法如下： ①用最短的专用导线将接地体与接地测量仪的接线端“E1”（三端钮的测量仪）或与C2、”短接后的公共端（四端钮的测量仪）相连。 ②用最长的专用导线将距接地体40m的测量探针（电流探针）与测量仪的接线钮“C1”相连。 ③用余下的长度居中的专用导线将距接地体⒛m的测量探针（电位探针）与测量仪的接线端“P1”相连。 3）将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调节“零位调整器”使测量仪指针指向中心线。 4）将“倍率标度”（或称粗调旋钮）置于最大倍数，并慢慢地转动发电机转柄（指针开始偏移），同时旋动“测量标度盘”（或称细调旋钮）使检流计指针指向中心线。 5）当检流计的指针接近于平衡时（指针近于中心线）加快摇动转柄，使其转速达到120r／min以上，同时调整“测量标度盘”，使指针指向中心线。 6）若“测量标度盘”的读数过小（小于1）不易读准确时，说明倍率标度倍数过大。此时应将“倍率标度”置于较小的倍数，重新调整“测量标度盘”使指针指向中心线上并读出准确读数。 7）计算测量结果，即R地＝“倍率标度”渎数ד测量标度盘”读数。

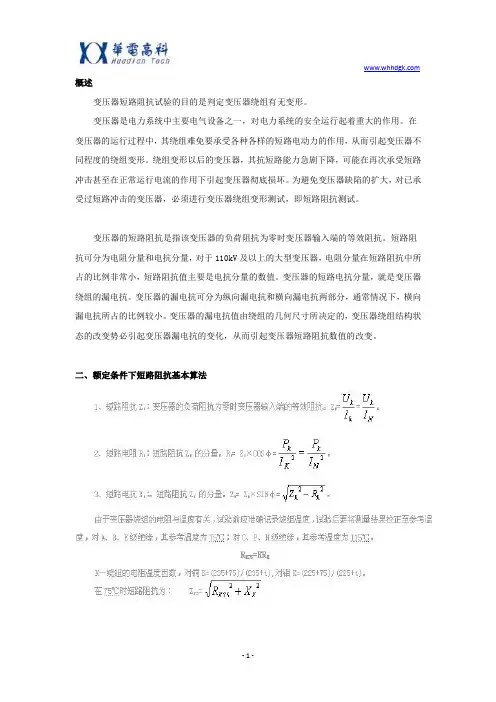

变压器低电压短路阻抗测试结果的影响因素分析 发表时间：2019-06-27T16:36:00.243Z 来源：《防护工程》2019年第6期作者：李颉韩若冰李响方志伟 [导读] 本文介绍了变压器低电压短路阻抗的测试方法及需要注意的问题，并对影响短路阻抗测试结果的几个因素进行了分析阐述。 国网河北沧州供电公司河北沧州 061000 摘要：本文介绍了变压器低电压短路阻抗的测试方法及需要注意的问题，并对影响短路阻抗测试结果的几个因素进行了分析阐述。 关键词：变压器；短路阻抗；误差 前言 变压器是电力系统中主要的电气设备之一，对系统安全运行至关重要。变压器在运行过程中，其绕组难免要遭受短时故障（接地、短路等）电流所产生的电动力的作用，从而使绕组发生不同程度的变形，包括轴向和径向尺寸的改变，绕组扭曲、鼓包、匝间短路等，这种变化是不可逆的。变压器绕组变形后，其抗短路能力急剧下降，长期频繁的不良工况所产生的积累效应最终会演变为绝缘事故。因此，变压器绕组变形是电力系统中的一大隐患。而低电压短路阻抗测试是检测绕组变形最方便、有效的方法之一。 1测试方法 1.1测试电源的选择 短路阻抗测试使用标称为380/220V，50Hz的电源，电压总谐波畸变率≤5%，其中奇次谐波≤4%，偶次谐波≤2%。频率偏差不大于 ±0.5Hz。三相电压不平衡度≤2%。在测试前要估算试验电流和视在功率，并核对现场电源的额定电流IH和额定容量SH，应保证IH>2IS，SH>2SS 试验电流：IS=UKS?Ir/10?Ur?ZKe 视在功率：SS= UKS?Is/1000（三相法）；SS=UKS?IS/1000（单相法） 式中： UKS—试验电压（V） Ur—加压绕组在测试分接位时对应的标称电压（kV） Ir—加压绕组在测试分接位时对应的标称电流（A） ZKe—被测绕组对在测试分接位时对应的短路阻抗百分值 1.2测试电流 短路阻抗的测量，试验电流可用额定电流。若现场达不到要求，也可低于额定电流进行测试，但不应小于5A，且试验后应将结果换算至额定值。可按照下式进行换算： Uk＝Uk’?Ie/I’ 式中：I’—试验电流；Uk’—I’试验电流下测得的阻抗电压 1.3试验接线 测试工作要在一对绕组之间进行。若是三绕组变压器，宜按照高压—中压、高压—低压、中压—低压的顺序进行。其中电压高的一侧为加压侧，电压低的一侧为短路侧，非被试绕组保持开路。 1.3.1三相四线法： 检测被加压绕组为YN接线的变压器时，测试仪输入端接入三相电源，输出端Ua和Ia、Ub和Ib、Uc和Ic、N分别接到变压器加压绕组的 A、B、C、O端，另一侧绕组三相短接。 1.3.2三相三线法： 检测被加压绕组为Y或D接线的变压器时，测试仪输入端接入三相电源，输出端Ua和Ia、Ub和Ib、Uc和Ic分别接到变压器加压绕组的 A、B、C端，测试仪N接地，另一侧绕组三相短接。 1.4单相电源法测试 当测试结果出现异常时，应对所有绕组对用单相电源法进行复测。其试验方法就是将低压侧三相端子可靠短接，在高压侧加单相电源进行三次测试，并逐相进行比较以判断故障相。 高压侧为Y型连接的变压器可按照下式换算成三相短路阻抗电压： Uk=（（UKab+UKbc+UKac）/6Ue）?100 高压侧为△连接的变压器可按照下式换算成三相短路阻抗电压： Uk＝（（UKab+UKbc+UKac）/3Ue）?100 2测试结果的影响因素 2.1铁芯剩磁 短路阻抗测试是建立在励磁阻抗远大于漏阻抗的前提下，而变压器铁芯的剩磁会导致励磁电感测量值减小，直接造成变压器阻抗值偏小，从而增加了低电压短路阻抗测试的误差。剩磁量越大误差就越大，易造成误判。所以短路阻抗测试应在所有直流试验项目之前进行，当怀疑有剩磁时，应先对变压器进行消磁。 2.2绕组温度 由于短路阻抗包括电阻分量Rk和电抗分量Xk，前者与温度有关，随温度增加而增加，所以应准确记录测试时的绕组温度，以便将短路阻抗试验数据校正到参考温度，一般换算到75℃。可按以下公式换算。
变压器电压调整率与短路阻抗的关系 1 说明 从变压器厂家订制变压器时，与变压器厂家的技术人员进行沟通，要求对方在变压器参数上标明电压调整率。对方回答“已经注明短路阻抗了，短路阻抗与电压调整率等效，不需要注明电压调整率。”当时没有考虑清楚，没有进行反驳。自己进行了资料查找与计算，经过查找计算，以前自己的理解不准确，厂家的技术人员的理解也不正确，下面试分析短路阻抗与电压调整率的关系： 2 名词定义 ? 电压调整率：变压器某一个绕组的空载电压和同一绕组在规定负载和功率因数时 的电压之差与该绕组满载电压的比，称为电压调整率，通常用百分数表示。 %10022 2×?= ΔN N U U U U U Δ：电压调整率； N U 2：二次侧空载时的输出电压，额定电压； 2U ：在规定的功率因数额定负载时二次侧的输出电压。 ? 短路阻抗：变压器短路阻抗也称阻抗电压，在变压器行业是这样定义的：当变压 器二次绕组短路（稳态），一次绕组流通额定电流而施加的电压称阻抗电压Uz 。通常Uz 以额定电压的百分数表示。 %10011×= N Z Z U U U Z U ：短路阻抗； Z U 1：二次侧短路，一次侧流额定电流时，一次侧的电压； N U 1：一次侧的额定电压。 3 电压调整率计算公式 ? 电压调整率的计算公式： 参考《电力变压器手册》（保定天威保变电气股份有限公司组编—谢毓城主编—机械工业出版社），电压调整率的计算公式为：
% )sin cos (2001sin cos % 100*% 100*212122 2?? ? ??????+?+?=?=?= Δ? ????KR KX KX KR N N N N U U U U U U U U U U U %20021 cos ??? ? ????+=Δ=KX KR U U U ? U Δ：电压调整率； N U 2：二次侧空载时的输出电压，额定电压； 2U ：在规定的功率因数额定负载时二次侧的输出电压； N U 1：一次侧的额定电压； ? 2U ：是2U 折算到一次侧的电压； KR U ：短路阻抗的电阻分量； KX U ：短路阻抗的电抗分量； ?cos ：负载功率因数； 说明：上述公式是在N I I 22?的条件下得出，如果负载电流不是额定值，则计算出的U Δ应乘以N I I 22/。 ? 计算用向量图：
变压器变比测试仪通用技术规范
本规范对应的专用技术规范目录
变压器变比测试仪采购标准技术规范使用说明 1. 本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。 2. 采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。如对其条款内容确实需要改动，项目单位应填写《项目单位通用部分条款变更表》并加盖该网、省公司招投标管理中心公章及辅助说明文件随招标计划一起提交至招标文件审查会。经标书审查同意后，对通用部分的修改形成《项目单位通用部分条款变更表》，放入专用部分，随招标文件同时发出并视为有效。 3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。《标准技术参数表》中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。项目单位对“标准参数值”栏的差异部分，应填写“项目单位技术差异表”，“投标人保证值”栏应由投标人认真逐项填写。项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。投标人响应部分由投标人填写“投标人技术参数偏差表”，提供销售业绩、主要部件材料和其他要求提供的资料。 4. 投标人填写“技术参数和性能要求响应表”时，如与招标人要求有差异时，除填写“技术偏差表”外，必要时应提供相应试验报告。 5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的项目单位技术差异表明确表示。 6.采购标准技术规范的页面、标题等均为统一格式，不得随意更改。
目录 1总则 (1) 1.1 一般规定 (1) 1.2 投标人应提供的资格文件 (1) 1.3 工作范围和进度要求 (1) 1.4 技术资料 (1) 1.5 标准和规范 (1) 1.6 必须提交的技术数据和信息 (2) 2 性能要求 (2) 3 主要技术参数 (2) 4 外观和结构要求 (3) 5 验收及技术培训 (3) 6 技术服务 (3) 附录A 供货业绩 (4) 附录B 仪器配置表 (4)
说明书-变压器低电压短路阻抗测试仪
变压器低电压短路阻抗测试仪产品使用说明书 扬州达瑞电气有限公司 电话：
尊敬的客户您好！欢迎使用达瑞电气产品。为了安全，在使用仪器前，请仔细阅读本手册，尤其要遵守注意事项的提示，感谢您的配合与支持！ 目录 一、主要技术指标 (1) 二、主要特点 (1) 三、仪器接线图 (1) 四、操作说明 (2) 五、阻抗计算公式 (8) 六、装箱清单 (10) 七、订购与服务 (10)
变压器低电压短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。 其原理是在现场对电力变压进行短路阻抗（%）测试，并与铭牌值或出厂值进行比较，能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷（《2000年中国供电国际会议》中规定超过± 3%的短路变化应视为显著变化）。 变压器低电压短路阻抗测试仪，不用外接调压器，一次接线，只需输入参数，便可自动进行三相测试并自动计算阻抗误差百分比，测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。 一、主要技术指标 电压测量范围：5～400V 测量精度：0.2级 电流测量范围：0.1～20A 工作电源：AC220V±10% 电源频率：50Hz 工作温度：-10℃～50℃ 环境湿度：≤85%RH 主机重量：6kg 二、主要特点 1．仪器采用AC220V低压电源，便可自动对变压器的AB、BC、CA高压绕组施加电流，同步采集数据，自动计算出阻抗误差百分数，测试结果非常 直观。 2．一次性接线，不用倒接测试线便可自动完成三相测试。 3．仪器即可单相测试，也可三相测试；即可手动测试，也可自动测试。 4．具有输出限流功能，适用于任意阻抗的试品。 5．不用外接调压器，便可对被测试品进行测量。 6．具有测量零序阻抗的功能。 7．具有测量电感的功能。 8．大屏幕液晶显示，中文菜单，操作非常简单，根据屏幕的提示即可 完成操作。 9．具有打印、储存功能；测试精度高、自动化水平高、体积小、重量轻等特点。 三、仪器接线图
测量变压器变比、极性和联接组别 变压器变比指空载运行时一次绕组和二次绕组的线电压之比。一、二次侧接线相同，变比等于匝数比，11221212124.44 4.44E fN E fN U U E E N N =Φ=Φ≈=（如下图）； 一次侧为三角形接线，二次侧为星形接线的三相变压器电压比为12K N ；一次侧为 星形接线，二次侧为星形接线的三相变压器电压比2K N =。 A X 试验目的：测变比、联接组别和设计值是否相符（验证项目），是否和厂家铭牌相符（变比，一档最大，二档次之，三档最小）；检查分接开关接线是否良好，确定分接开关指示位置与实际位置相符；判断单相变压器两个（几个）绕组感应电动势相位是否正确；综合判断变压器是否可以并列运行。 交接时，大修后，诊断试验需要测量变压器变比、极性和联接组别。诊断试验中，可以和直流电阻相互验证。 测试方法：①双电压表法②变比电桥法③变比测试仪 1． 双电压表法（如上右图），同时读取一次、二次绕组两端电压，12K N N =。缺点：电压不稳定，读数不准确；波动时两表要同时读数，误差大。当单相电源施加在A 、B 绕组之上（下图），一次侧、二次侧电压表读数分别为1U 、2U ，则一次绕组的相电压1 /2U ，一1/ 2，二次绕组线电压为2U ，所以变比12/2K U 。 A B C 2. 变比电桥法 通过调节1R ，使a ，b 两点电位相同，则变比1212212()1K U U R R R R R ==+=+，电阻r 用于测量误差。 3. 变比测试仪
变比误差：(K K )100%N N K K ?=-?，公式中N K 为额定变比，不同分接头下，额定变比不同，比如额定变比100005%/400±，分接头二档时额定变比为25，分接头一档时，额定变比为26.5，分接头三档时，额定变比为23.5。 在额定档时，变比误差要求在0.5%±以内，其他档位变比误差要求在1%±以内；对于电压等级在35kV 以下，电压比小于3的变压器，额定档时变比误差要求在1%±以内，其他档位时，变比误差应在变压器阻抗电压值（%）的1/10（与书上22页内容有不同）以内，但不得超过1%±。有载调压采用电动调压，保证准确性。 联接组别： Aa AX U U <时，绕组联接为减极性；Aa AX U U >时，绕组联接为加极性，如下图所示。所有单相变压器均为减极性。判断是减极性还是加极性的方法有双电压表法和直流法。双电压表法是用电压表测量Aa U 和AX U ，比较两者大小。直流法中，合上开关（右下图），mA 表正向转动为减极性，mA 表反向转动为加极性。 X （x ） A a X （x ） A a 减极性加极性 实际测量时，通过测量低压侧线电压滞后高压侧线电压的角度，来判断变压器的联接组别，如下左图所示。 A B C c o A B C a b c 右上图为Yd11接线图和向量图，同名端可以用“*”标记，也可以用“箭头”标记。 试验设备及接线： 试验中采用的设备为BBC6638，设备正面面板和反面面板以及接线如下图所示。共四根接线，ABC 高压侧接线（一根，三个接头，三个钳夹），abc 低压侧接线（一根，三个接头，三个钳夹），接地线一根，电源线一根。设备配套的两根接线没区别，反面面板却分高压和低压。ABC 三相高压侧接线分别接至“A ”、“B ”、“C ”三点，颜色“黄绿红”对应，钳夹接于变压器高压端三相。abc 三相低压侧接线分别接至“a ”、“b ”、“c ”三点，钳夹接于变压器低压端端三相。
变压器低电压短路阻抗测试仪产品使用说明书 扬州达瑞电气有限公司 电话：
变压器低电压短路阻抗测试仪 尊敬的客户您好！欢迎使用达瑞电气产品。为了安全，在使用仪器前，请仔细阅读本手册，尤其要遵守注意事项的提示，感谢您的配合与支持！ 目录 一、主要技术指标 (1) 二、主要特点 (1) 三、仪器接线图 (1) 四、操作说明 (2) 五、阻抗计算公式 (8) 六、装箱清单 (10) 七、订购与服务 (10)
变压器低电压短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。 其原理是在现场对电力变压进行短路阻抗（%）测试，并与铭牌值或出厂值进行比较，能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷（ 《2000年中国供电国际会议》中规定超过± 3%的短路变化应视为显著变化）。 变压器低电压短路阻抗测试仪，不用外接调压器，一次接线，只需输入参数，便可自动进行三相测试并自动计算阻抗误差百分比，测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。 一、主要技术指标 电压测量范围：5～400V 测量精度：0.2级 电流测量范围：0.1～20A 工作电源：AC220V ±10% 电源频率：50Hz 工作温度：-10℃～50℃ 环境湿度：≤85%RH 主机重量：6kg 二、主要特点 1．仪器采用AC220V 低压电源，便可自动对变压器的AB 、BC 、CA 高压绕组施加电流，同步采集数据，自动计算出阻抗误差百分数，测试结果非常直观。 2．一次性接线，不用倒接测试线便可自动完成三相测试。 3．仪器即可单相测试，也可三相测试；即可手动测试，也可自动测试。 4．具有输出限流功能，适用于任意阻抗的试品。 5．不用外接调压器，便可对被测试品进行测量。 6．具有测量零序阻抗的功能。 7．具有测量电感的功能。 8．大屏幕液晶显示，中文菜单，操作非常简单，根据屏幕的提示即可 完成操作。 9．具有打印、储存功能；测试精度高、自动化水平高、体积小、重量轻等特点。 三、仪器接线图 图A 图B
https://www.doczj.com/doc/1518697903.html,/252 变比测试仪注意事项 注意事项 该变比是针对电力系统的三相变压器、特别是Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器设计的。 仪器输入单相电源，由内部功率模块产生三相电源或二相电源，输出到变压器的高压侧，然后高压低压同时采样，最后计算出组别、变比、误差、相位差。 仪器采用大屏幕液晶显示，全中文菜单及汉字打印输出。 仪器内置使用说明书，可随时查阅。 仪器可以通过USB口直接由上位机进行控制,完成设置测量上传数据保存打印等操作。 仪器操作十分方便，是电力系统、变压器生产厂家和铁路电气系统理想的变压器变比组别极性测试仪。 二、安全措施 2.1、使用本仪器前一定要认真阅读本手册。 2.2、仪器的操作者应具备一般电气设备或仪器的使用常识。 2.3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。 2.4、仪表应避免剧烈振动。 2.5、对仪器的维修、护理和调整应由专业人员进行。 2.6、测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。 2.7、高、低压电缆不要接反。 2.8、测单相变压器时只使用黄色和绿色线夹，不要用错，不用的测试夹要悬空。 2.9、测试试验变压器时，不可从低压加电，测仪表线圈的电压比，以免发生危险。
https://www.doczj.com/doc/1518697903.html,/252 2.10、变压器外壳和仪器的的接地端要良好接地。但三相变器的中性点不要接地。单相试验变压器的高压尾不要接地。 7.1有载分接开关19档的变压器，9、10、11分接是同一个值，仪器输入分接类型时应输入17，此时12分接以后，仪器显示分接位置比实际位置小2。分接开关在低压侧的变压器，显示分接位置和实际分接位置倒置。 7.2电压等级低的变压器，当输入电压值有效位数不够用时，可将高低压电压同时乘10或100等常数后输入。 7.3当出现错误提示后，应关闭电源，查找原因。 7.4连线要保持接触良好。仪器应良好接地！ 7.5仪器工作时，如果出现液晶屏显示紊乱，旋转鼠标无响应，或者测量值与实际值相差很远，请按复位键,或者关掉电源,再重新操作。 7.6显示器没有字符显示,或颜色很淡,请调节亮度电位器至合适位置。 亮度电位器是多圈电位器，有10圈！ 7.7仪器的工作场所应远离强电场、强磁场、高频设备。供电电源干扰越小越好，宜选用照明线。如果电源干扰还是较大，可以由交流净化电源给仪器供电。交流净化电源的容量大于200VA即可。 7.8仪器应存放在干燥通风处，如果长期不用或环境潮湿，使用前应加长预热时间，去除潮气。
使用变压器直流电阻测试仪试验的目的是什么？ 使用变压器直流电阻测试仪测量变压器绕组直流电阻的目的是：检查绕组接头的焊接质量和绕组有无匝间短路现象；电压分接开关的各个位置接触是否良好及分接的实际位置是否相符；引出线有无断裂，多股导线并绕组是否有断股等情况。变压器在大修时或改变分接头位置后，或者出口故障短路后，需要测量绕组连同套管一起的直流电阻。测量方法如下。 （1）电流、电压表法。又称电压降法，其原理是在被测电阻中通以直流电流，测量该电阻上的电压降，根据欧姆定律即可算出被测电阻值。由于电流表和电压表的内阻对测量结果会产生影响，所以它们被接入测量电路的方式应慎重考虑。 （2）平衡电桥法。它是一种采用电桥平衡的原理来测量直流电阻的方法，常用的平衡电桥有单臂和双臂电桥两种。测量变压器的直流电阻时，应在变压器停电并拆去高压引线后进行。对大型大容量电力变压器，因RL串联电路的充电时间常数τ很大，使得每次测量需很长时间来等候电流、电压表指示稳定，因而工作(工作总结)效率很低，常采用特殊仪器（如恒流电源）来代替试中的电源，这样可大大缩短测试时间。测量变压器线圈直流电阻的标准是：对于1600kVA以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的2%，无中性点引出线的绕组，线间差别不应大于三相平均值的1%，对于1600kVA及以下的变压器，相间差别一般不大于三相平均值的4%，线间差别一般不大于三相平均值的2%，与以前相同部位测得值比较，其变化不应大于2%。 变压器直流电阻测试仪产品描述： 该直流电阻测试仪，以高速微控制器为核心，采用高频调制大功率电源、高速A/D转换器及程控电流源技术，实现了可达50/100A的大电流输出，达到了前所未有的测量效果及高度自动化测量功能，具有精度高，测量范围宽，数据稳定，重复性好，抗干扰能力强，保护功能完善，充放电速度快等特点。该仪器体积小、重量轻、便于携带，是变压器直流电阻测试的最新一代产品。 变压器直流电阻测试仪技术参数： 1、输出电流：5A、10A、20A、50A 2、量程：40μΩ～400mΩ（50A） 100μΩ～1Ω（20A） 500Ω～2Ω（10A） 1mΩ～4Ω(5A） 3、准确度：0.2% 4、分辨率：1μΩ 5、工作温度：0～40℃ 6、环境湿度：≤90%RH，无结露 7、工作电源：AC220V±10%，50HZ±1HZ 做变压器变比试验的目的主要有以下几点：
龙源期刊网 https://www.doczj.com/doc/1518697903.html, 低电压短路阻抗法在变压器绕组变形诊断中的应用 作者：覃慧良 来源：《科技资讯》2014年第27期 摘要：变压器自身的主要性能参数是短路阻抗。这一性能参数可以决定系统出现短路时 变压器自身内部电动力以及短路时整体电流的大小。变压器运行中出现事故的主要原因是变压器绕组变形造成的，它会将变压器的短路阻抗更改，引起间接或直接的变压器事故或故障。该文通过分析低电压短路阻抗法的应用原理，结合变电站变压器进行实验，实验中变压器为220 kV，在冲击记录超标后研究变压器是否存在绕组变形情况，并针对出现的问题进行诊断。 关键词：变压器低电压短路阻抗法绕组变形变电站 中图分类号：TM51 文献标识码：A 文章编号：1672-3791（2014）09（c）-0081-01 1 低电压短路阻抗法在变压器故障中诊断原理 Zk为变压器短路阻抗，这一参数是变压器负载阻抗值为零时的内部等效阻抗。Xk0为短 路阻抗的无功分量，也就是常被称作是漏电阻抗以及短路阻抗的参数值表示形式。 系统设备正常运行过程中如果将中心的临近效应与绕组的电阻忽略，那么变压器短路阻抗Zk值与短路阻抗Xk0值基本相等，这一过程中产生的电抗值可以通过频率W与电感Lk两个数值的乘积显示出来，其中漏电感Lk可以更加直接、纯粹的反映出变电器绕组发生的变形程度以及位移偏差。变压器绕组的漏电感Lk是两个绕组相对距离（同心圆的两个绕组的半径R 之差）的增函数，若这两个绕组的高度值用H表示，那么漏电感Lk的数值与H的算术平均成反比。也就是说Lk与绕组直接是相对位置函数值关系，Lk=f（R×H）。从中可以看出Lk受到短路阻抗Zk以及短路电抗Xk的影响，那么若变压器正常运行时发生绕组变形，自身的几何 尺寸发生位移变化，那么就会直接引起Lk变化，间接影响到Zk以及Xk的改变。 若对运行中运输或安装过程中的变压器存在绕组变形等疑问，想要确定是否存在短路电流冲击或者冲撞等行为，在检查过程中需要比较变压器出厂值与受到冲撞之后的短路阻抗值做比对，可以通过数值变化推断出变压器在安装或运行过程中是否产生绕组变形或位移故障。 对变压器进行短路阻抗检测过程中，额定电流与低压小电流条件下的变压器铁芯磁通率都非常小，也就是不能达到磁通饱和状态。磁路的主要组成部分也是构建磁通回路的主要成分，其中包括油、纸以及铜，这些非铁性材料是非常重要的结构组成，因为回路中99.9%以上的磁压都是以线性形式降落在这些非铁性材料上的，那么Lk的线性界定范围可以看作是电流值从零至短路电流。由此可见，短路电抗值与检测过程中的电压和电流并没有直接关系，漏抗的检
变压器并列运行及负荷 分配的计算 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
一、变压器并列运行的条件是什么 1.变比相等。变压器比不同，二次电压不等，在二次绕组中也会产生环流，并占据变压器的容量，增加变压器的损耗。差值最多不超过±%。 2.联结组序号必须相同。接线组别不同在并列变压器的二次绕组中会出现电压差，在变压器的二次侧内部产生循环电流。 3.两台变压器容量比不超过3：1。容量不同的变压器短路电压不同，负荷分配不平衡，运行不经济。 4.短路电压相同。 关于短路电压要求相同的说明：实际上是非常接近即可，因为试验值往往与设计理论值有一定的偏差，铭牌上写的都是试验值，即实际值。 如果短路电压相差过大，会导致短路电压小的发生过负荷现象，建议允许差一般不超过10%。至于为什么，请看文末的变压器并列运行负荷分配计算。 二、什么叫变压器的短路电压 这里要先说一下变压器的阻抗电压 变压器的阻抗电压百分数由电抗电压降和电阻电压降组成。在数值上与变压器的阻抗百分数相等，表明变压器内阻抗的大小。阻抗电压百分数表明了变压器在满载（额定负荷）运行时变压器本身的阻抗压降的大小。它对于变压器在二次侧发生短路时，将产生的短路电流大小有决定性意义，对变压器制造价格和变压器的并联运行也有重要意义，也是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。此数值在变压器设计时遵从国家标准。
阻抗电压百分数的大小与变压器的容量有关，一般变压器容量越大短路阻抗也就越大（一般情况哦）。我国生产的电力变压器，阻抗电压百分数一般在4％～24％的范围内。 再说变压器的短路电压 变压器的短路电压百分数是当变压器一侧短路，而另一侧通以额定电流时的电压，此电压占其额定电压百分比。实际上此电压是变压器通电侧和短路侧的漏抗在额定电流下的压降。同容量的变压器，其电抗愈大，这个短路电压百分数也愈大，同样的电流通过，大电抗的变压器，产生的电压损失也愈大，故短路电压百分数大的变压器的电抗变化率也越大。 所以说：短路电压百分数=阻抗电压百分数（有时说成短路阻抗百分数）。 三、变压器短路阻抗大好，还是小了好（我习惯叫短路阻抗，最直观） 变压器的短路阻抗大小各有利弊。如果选择大的，当变压器的负载端发生短路时，短路电流会小些，变压器所承受的短路力会小，所受破坏也相对小些。但平时线路压降会增大，线路损耗增加、发热量加大，有时靠分接开关甚至调不过来，使设备无法获得合适电压，从而影响设备的正常运转。 另一方面，短路阻抗大的，产品的几何尺寸相对增加，即材料要增加，制造成本加大。如果太小，短路电流大，变压器所承受的短路力会大，为防止对设备的破坏，设备选型等都要增加短路容量，经济不划算。 所以，在选取变压器短路阻抗这个数值时要综合考虑，综合考虑，综合考虑。重要的事要说3遍，因为我不懂。 四、变压器并列运行负荷分配计算
NT3000扫频短路阻抗法变压器绕组变形测试仪 产品说明书 国电南京自动化股份有限公司
一、系统简介 电力变压器作为重要的电气设备，其安全可靠运行对电力系统极为重要。对变压器进行绕组变形测试，已经成为变压器在受到短路电流冲击后重要的测试项目。国内应用较广泛的主要采用以下两种方法：一是频率响应分析法（简称频响法）；二是低电压短路阻抗法。 频响法是利用精确的扫频测量技术，对被试绕组施加lkHz ～1MHz 的低压扫频信号（<10Vp-p ），测量绕组的频率响应特性曲线。如果绕组发生了机械变形现象，等值网络中的分布参数随之变化，其幅频特征曲线的谐振点就会发生变化。 短路阻抗法现场应用时，通常在变压器的高压绕组侧加工频的低电压，低压绕组侧短路，测量工频时变压器的短路阻抗。短路阻抗值主要是漏电抗分量，由绕组的几何尺寸所决定，变压器绕组结构状态的改变势必引起变压器漏电抗的变化，从而引起变压器短路阻抗数值的改变。 频响法和短路阻抗法在变压器绕组变形测试已经有了成功的应用经验，并取得一定的效果，相关的标准也已经颁布。但是，两种方法都各有优缺点，对不同类型的变形敏感程度不同。在实际应用中也发现，某些变形在频响法中有反映但在低电压短路阻抗中没有反映，相反的情况也存在。但许多变形在两种方法中都有反映，因此同时利用两种方法，可以有效减少误判。为此，一般要利用两台仪器进行两次测试，更换两次接线，极为耗时耗力，给现场测试工作带来了很大不便。另外也存在两种方法都无法判定变形程度的情况。 NT3000绕组变形测试仪，一次测试可以同时获得全频段的短路阻抗曲线和频响曲线，使新型测试设备兼顾传统的扫频法测试系统和低电压短路阻抗仪的优点，同时通过对短路阻抗频率曲线数据的进一步分析、处理，能够更灵敏地检测电力变压器绕组变形情况，使现场工作人员更容易判断变形的情况，为分析判断绕组的工作状态提供了一种更有效新的手段。二、扫频短路阻抗法测试原理 扫频短路阻抗法结合频响法和短路阻抗法测试技术的优点，在测试原理和分析方法上实现突破，测试时实现一次测量可以同时取得变压器绕组的短路阻抗-频率特征曲线和频响特性曲线。采用该测试方法，可获得50Hz 下的变压器短路阻抗值，与铭牌值进行比较，参照低电压短路电抗法进行判断；同时中高频段的测试曲线与以前的频响法曲线可以相比较，可以参照频响法进行判断，同时又可以利用阻抗－频率特征曲线、电阻－频率特征曲线、电抗－频率特征曲线等进一步进行判断。 电力变压器
555制造的行扫变压器短路测试仪 电视机中的行扫变压器在电视机中担负着十分重要的任务，由于它处在上万伏的高压下工作，经过一定时间的使用，常会发生高压击穿出现短路的情况。由手行扫变压器一般采用很细的导线绕制，并且被绝缘层密封，所以对它的测试十分麻烦。如果采用普通的线圈短路测试仪进行测量，由于仪器的工作电压和行扫变压器的实际工作电压相差甚远，因此不可能取得正确的测量结果。下面介绍的行扫变压器短路测试仪可以方便快捷地检测出它是否短路，大大加快电视机的检修速度，555制造的行扫变压器短路测试仪的组成如图2-118 所示。 电路工作原理分析555制造的行扫变压器短路测试仪电路的主要部分是一个由555 电路组成的脉冲振荡器，它的振荡频率与电视机中的行频频率相一致，约17kHz。脉冲振荡器以行输出变压器的线包作为它的高频负载，与被测行输州变压器组成升压电路，将脉冲电压升到约15kV ，也和电视机中的高压相同。这样，整个测试电路和它在电视中的实际工作环境基本相同，因此可以取得正确的测试结果。 555制造的行扫变压器短路测试仪电路中，大功率晶体管VT 为输出脉冲放大管，可采用电视机中的行输出管，整流二极管VD5 也应采用高耐压值的1N4007 ，电容C5 同样应采用耐压450V 的电解电容。测量时将万用表置于直流电压的最高挡位，接于C 、D 端，先用一只正常的同型号的行扫变压器测量，得出一个测量值并记下。然后将有故障的行扫变压器接人，再进行测量，将得出的测量电压值与正常值进行比较，若低于正常值的90% ，则说明该行扫变压器的高压包内有短路。 简单的线圈匝间短路测试器 使用555集成定时器。加少量的外围元件，可做成简单、实用的线圈匝间短路测试器。利用它能简单、准确地测定行输出变压器、开关变压器、行推动变压器和偏转组件的线圈是否存在匝间短路。 一、电路结构 555电路是一块功能强大，使用灵活，应用广泛的集成电路。采用8脚双列直插结构。在3～18V内均可正常工作。 用555电路制作的线圈匝间短路测试器的电原理图如附图所示。555电路与外接元件构成多谐振荡器。方波脉中由③脚经C5耦合输出。 测试器可安装在一个体积为65×50×40mm。的直流电源塑料盒中。体积小巧。使用方便。交流电压表用电冰箱延时稳压器上常用的微形交流电压表改装而成：改装时分别刮去原字面上100、200、300三个数字最后面的一个0。将原来的整流二极管1N4007换成高频整流二极管。接入已知的30V、50Hz的交流电压。适当减小并调整原分压电阻的大小，使指针指在30V刻度线上即可。 图1中的定时电容C3和输出耦合电容C5要选用高频特性好的高频瓷片电容或薄膜电容。输出端J1、J2接两根带鳄鱼夹的软导线。
HDBZK-I变压器短路阻抗测试仪https://www.doczj.com/doc/1518697903.html, 武汉华新仪电力科技有限公司 HDBZK-I变压器短路阻抗测试仪 使 用 说 明 书 武汉华新仪电力科技有限公司 WuHan HuaXinyi Power Technology Co.,Ltd
尊敬的顾客 感谢您购买本公司HDZK-I变压器短路阻抗测试仪。在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。 我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使 用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅 解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。 由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座 时，会产生电火花，小心电击，避免触电危险，注意人身安全！
慎重保证 本公司生产的产品，在发货之日起一个月内，如产品出现缺陷，实行包换。一年内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。 安全要求 请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。 只有合格的技术人员才可执行维修。 —防止火灾或人身伤害 使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。 正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。 产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。 注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。 请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。 使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。 避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。 在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。 请勿在潮湿环境下操作。 请勿在易爆环境中操作。 保持产品表面清洁和干燥。 －安全术语 警告：警告字句指出可能造成人身伤亡的状况或做法。 小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。
变压器零序阻抗的实测与计算 袁凌 (武汉大学电气工程学院，湖北武汉430072) 摘要：文章阐述了变压器零序电抗的实测方法并给出了折算成标幺值的公式，同时分析了常用的变压器零序电抗与正序阻抗之间的关系，为简化计算提供了方便。 关键词：变压器；零序阻抗；实测；简化 1变压器零序阻抗及等值电路图 电力系统中为了对接地性质的系统短路故障采用相应的有效的保护措施，需要确定系统中各电气设备的零序参数，变压器的零序阻抗便是其中之一。 变压器零序阻抗是指零序电流流过变压器三相对称电路时遇到的阻抗。 变压器的零序等值电路可以用三端T型电路来表示，见图 1。X G0、X Z0相当于零序漏电抗，X m0为零序激磁电抗。 2 实测与计算目的 三相变压器的零序阻抗特性与绕组的连接方式有关。在有三角形接线绕组时，在三角形接线绕组形成的平衡安匝作用的情况下，电压与电流间的关系是线性的，也就是说，零序阻抗是个定值。但对于没有三角形接线绕组的变压器，例如全星形三相三芯式自耦变压器来说，其零序阻抗由于油箱外壳磁化作用的影响，是一个变化的数值。图2所示为全星形三相三芯式自耦变压器做零序开路试验的特性曲 线，Z1，0(%)、Z2，0(%)、Z3，0(%)代表从高、中、低三侧加压时，Z0(%)
随着外施零序电压U0(%)的变化而呈现的非线性变化关系。因此其零序阻抗的稳定饱和值要实测确定。 零序阻抗还取决于绕组和铁芯之间的结构布置，因此在不同绕组上测量时就会有差异。零序阻抗也与铁芯结构型式有关。三相三柱式铁芯结构的变压器，零序磁通必须通过铁芯与油箱之间的空气隙和油箱形成回路，其零序阻抗较小。而三相五柱式铁芯结构的变压器，零序磁通则可通过旁轭形成回路，因此其零序阻抗较大。 即使2台相同规格，但绕组排列方式不同的变压器，例如Y0/y0/Δ型接线与Y0/Δ/y0接线的变压器零序阻抗也有差别。因此，在实际计算中，变压器零 序阻抗最好取实测值。 3不同类型变压器零序阻抗实测、计算与等值电路图 根据变压器接线组别、中性点引出线的不同，零序阻抗的测试方法有所不同，下面对电网中应用广泛的几种变压器的零序阻抗的测量、计算方法逐一论述。 3.1Y0/y0/Δ和Y0/Δ型接线变压器 Y0/Δ接线双绕组变压器与Y0/y0/Δ接线三绕组变压器，只有一个中性点引出线，其Y、Δ绕组中零序电流无法流通，零序阻抗的测量只需在带有中性点的Y0绕组上进行，将单相电压U0施加于Y0绕组中接在一起的
变压器的变比、极性及接线组别试验 一、试验目的 变压器的绕组间存在着极性、变比关系,当需要几个绕组互相连接时,必须知道极性才能正确地进行连接。而变压器变比、接线组别就是并列运行的重要条件之一,若参加并列运行的变压器变比、接线组别不一致,将出现不能允许的环流。因此,变压器在出厂试验时,检查变压器变比、极性、接线组别的目的在于检验绕组匝数、引线及分接引线的连接、分接开关位置及各出线端子标志的正确性。对于安装后的变压器,主要就是检查分接开关位置及各出线端子标志与变压器铭牌相比就是否正确,而当变压器发生故障后,检查变压器就是否存在匝间短路等。 二、试验仪器、设备的选择 根据对变压器变比、极性、接线组别试验的要求,测试仪器、仪表应能满足测量接线方式、测试电压、测试准确度等,因此需对测试仪器的主要参数进行选择。 (1)仪表的准确度不应低于0、5级。 (2)电压表的引线截面≮1、5mm2。 (3)对自动测试仪要求有高精度与高输入阻抗。这样仪器在错误工作状态下能显示错误信息,数据的稳定性与抗干扰性能良好,一次、二次信号同步采样。 三、危险点分析及控制措施 1、防止高处坠落 使用变压器专用爬梯上下,在变压器上作业应系好安全带。对220kV及以上变压器,需解开高压套管引线时,宜使用高处作业车,严禁徒手攀爬变压器高压套管。 2、防止高处落物伤人 高处作业应使用工具袋,上下传递物件应用绳索拴牢传递,严禁抛掷。 3、防止工作人员触电 在测试过程中,拉、合开关的瞬间,注意不要用手触及绕组的端头,以防触电。严格执行操作顺序,在测量时要先接通测量回路,然后接通电源回路。读完数后,要先断开电源回路,然后断开测量回路,以避免反向感应电动势伤及试验人员,损坏测试仪器。 四、试验前的准备工作 1、了解被试设备现场情况及试验条件 查勘现场,查阅相关技术资料,包括该设备出厂试验数据、历年试验数据及相关规程等,掌握该设备运行及缺陷情况。 2、试验仪器、设备准备 选择合适的被试变压器测试仪、测试线(夹)、温(湿)度计、接地线、放电棒、万用表、电源线(带剩余电流动作保护器)、电压表、极性表、电池、隔离开关、二次连接线、安全带、安全帽、电工常用工具、试验临时安全遮栏、标示牌等,并查阅试验仪器、设备及绝缘工器具的检定证书有效期、相关技术资料、相关规程等。 3、办理工作票并做好试验现场安全与技术措施 向其余试验人员交代工作内容、带电部位、现场安全措施、现场作业危险点,明确人员分工及试验程序。 五、现场试验步骤及要求 断开变压器有载分接开关、风冷电源,退出变压器本体保护等,将变压器各绕组接地放电,对大容量变压器应充分放电(5min以上),放电时应用绝缘工具进行,不得用手碰触放电导线。拆除或断开变压器对外的一切连线。 (一)使用QJ-35电桥测量变压器变比及误差 1、试验接线 用QJ-35电桥测量变压器变比及误差的接线,如图1所示。
