年后颗粒流（PFC)简介2009-10-07 11:14:48| 分类：岩土工程| 标签：|字号大中小订阅注：今天偶然间见到颗粒流的概念，以前一直不了解，今天查了查，贴在这里，以备以后可以温故知新。

本文内容源自浙江大学罗永先生的博士论文，使得吾辈能花较少的时间看到广博的知识，在此特向其表示感谢！岩土工程数值计算总体上可以分为两大类:一类是基于连续介质力学理论的方法，如有限元法(FEM)和快速拉格朗日法(FLAC(1tasea，2002))等;另一类是不连续介质力学的方法，如离散元法UDEC(1tasca，2000)、3DEC(Itasea，1998)、PFC(Itasea，2002)和块体理论DDA(石根华，1988)等。

离散元方法按其用途又可以分为宏观离散元方法和细观离散元方法，前者主要针对解决规模相对较大的不连续面，如断层节理结构与基础之间的结合面等引起的问题(UDEC，3DEC)，后者则着重于数目众多具有不连续特性的接触面或点，如破碎岩体中的破裂面、砂土中的接触面(点)和材料中颗粒之间的接触面(点)等。

PFC(Particle Flow Code)是在著名学者Peter Cundall 主持下采用细观离散元理论(又称为粒子流理论)开发的一种数值计算平台，可以广泛地应用于研究细观结构控制问题。

目前，PFC在世界上的应用并不广泛，成果报道也主要集中在PFC国际会议论文集中。

颗粒流PFC2D (Particle Flow Code in 2 Dimensions)平台数值模拟单元有两种:颗粒圆筒和颗粒(disc or particle)，主要用于平面应力和平面应变的特殊情况;颗粒流PFC3D(Particle Flow Code in 3 Dimensions)的数值模拟单元是三维球体颗粒(granular)，主要用于三维受力分析。

Cundall(2002)博士认为PFC在描述岩土体介质特殊特性方面有着其他常用数值方法不可比拟的优势，主要表现在如下方面:(l)能自动模拟介质基本特性随应力环境的变化;(2)能实现岩土体对历史应力一应变记忆特性的模拟(屈服面变化Kaiser效等);(3)反映剪胀及其对历史应力等的依赖性;(4)自动反映介质的连续非线行应力一应变关系屈服强度和此后的应变软化或硬化过程;(5)能描述循环加载条件下的滞后效应;(6)描述中间应力增大时介质特性的脆性一塑性转化;(7)能考虑增量刚度对中间应力和应力历史的依赖性;(8)能反映应力一应变路径引起的刚度和强度的各向异性问题;(9)描述了强度包线的非线性特征;(10)介质材料微裂缝的自然产生过程;PFC的基本特点粒子流属于不连续介质力学的一种方法，这里的粒子并不直接与介质中是否存在颗粒状物质有关，只是用来描述介质特性的一种方式。

pfc颗粒流程序技术指标下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!PFC 颗粒流程序是一种用于模拟颗粒材料行为的数值方法。

以下是一些常见的 PFC 颗粒流程序的技术指标：1. 颗粒模型：颗粒形状：可以模拟不同形状的颗粒，如球形、椭圆形、多边形等。

PFC颗粒流的基本单位PFC（Particle Flow Code）是一种用于模拟颗粒流动行为的计算机软件。

在PFC 中，颗粒是基本单位，通过模拟颗粒之间的相互作用和运动，可以研究颗粒流在不同条件下的行为特性。

本文将详细介绍PFC颗粒流的基本单位以及其相关内容。

1. PFC概述PFC是一种离散元方法（DEM）软件，主要用于模拟固体颗粒在不同环境中的运动和相互作用。

它广泛应用于土木工程、岩土工程、地质学、材料科学等领域。

PFC基于分子动力学原理，将固体材料看作由大量微观颗粒组成的集合体，并通过数值方法模拟这些微观颗粒之间的相互作用。

2. 颗粒模型在PFC中，每个微观颗粒都被建模成一个独立的实体，并具有自己的物理属性和运动规律。

这些属性包括质量、形状、大小、密度等。

同时，每个颗粒都可以受到外部力和其他颗粒之间的相互作用力的影响。

PFC中的颗粒可以是球形、多面体或复杂形状，具体形状可以根据实际需求进行定义。

每个颗粒都有一个唯一的标识符，以便在模拟过程中对其进行跟踪和识别。

3. 颗粒之间的相互作用在PFC中，颗粒之间的相互作用通过力学和物理模型来描述。

常见的相互作用包括弹性力、摩擦力、黏聚力等。

这些相互作用力可以根据颗粒之间的接触状态和材料属性进行计算。

PFC中采用了多种模型来描述颗粒之间的相互作用，如弹簧模型、接触模型、断裂模型等。

这些模型可以根据具体应用场景进行选择和调整，以更好地模拟实际情况。

4. 颗粒流动行为通过PFC软件，我们可以对颗粒流动行为进行详细的模拟和分析。

在颗粒流动过程中，颗粒会发生运动、碰撞、堆积等行为，并且会受到外部环境和其他颗粒的影响。

PFC提供了丰富的分析工具，可以帮助我们对颗粒流动行为进行定量和定性的分析。

例如，我们可以计算颗粒的速度、位移、应力等物理量，并绘制相应的图表和曲线来展示结果。

5. PFC应用案例PFC在许多领域都有着广泛的应用。

以下是几个常见的PFC应用案例：•土体力学：PFC可以模拟土体中颗粒之间的相互作用和变形行为，用于研究土壤力学特性、土体变形、岩土工程等问题。

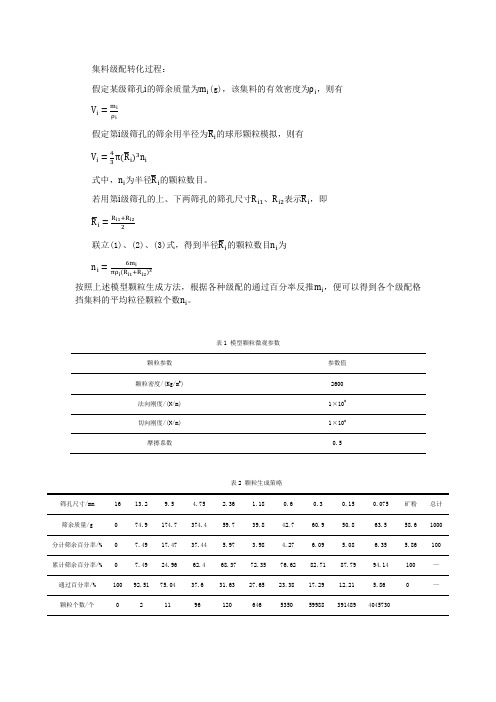

集料级配转化过程：
假定某级筛孔的筛余质量为(g)，该集料的有效密度为，则有
假定第级筛孔的筛余用半径为̅的球形颗粒模拟，则有
̅
式中，为半径̅的颗粒数目。

若用第级筛孔的上、下两筛孔的筛孔尺寸、表示̅，即
̅
联立(1)、(2)、(3)式，得到半径̅的颗粒数目为
按照上述模型颗粒生成方法，根据各种级配的通过百分率反推，便可以得到各个级配格
挡集料的平均粒径颗粒个数。

表1 模型颗粒微观参数
颗粒参数参数值
颗粒密度/(Kg/m3) 2600
法向刚度/(N/m) 1×108
切向刚度/(N/m) 1×108
摩擦系数0.5
表2 颗粒生成策略
筛孔尺寸/mm 16 13.2 9.5 4.75 2.36 1.18 0.6 0.3 0.15 0.075 矿粉总计筛余质量/g 0 74.9 174.7 374.4 59.7 39.8 42.7 60.9 50.8 63.5 58.6 1000 分计筛余百分率/% 0 7.49 17.47 37.44 5.97 3.98 4.27 6.09 5.08 6.35 5.86 100 累计筛余百分率/% 0 7.49 24.96 62.4 68.37 72.35 76.62 82.71 87.79 94.14 100 —通过百分率/% 100 92.51 75.04 37.6 31.63 27.65 23.38 17.29 12.21 5.86 0 —颗粒个数/个0 2 11 96 120 646 5350 59988 391489 4045730。

pfc颗粒流计算摘要：一、引言二、PFC颗粒流计算简介1.PFC概念2.PFC颗粒流计算的应用领域三、PFC颗粒流计算方法1.计算原理2.计算流程3.主要算法四、PFC颗粒流计算的优势与局限1.优势2.局限五、PFC颗粒流计算在我国的研究与应用1.研究现状2.应用案例六、结论与展望正文：一、引言PFC颗粒流计算作为一种重要的科研手段，在我国得到了广泛的关注与应用。

本文将详细介绍PFC颗粒流计算的相关知识，包括计算原理、方法、优势与局限以及在中国的研究进展和应用案例。

二、PFC颗粒流计算简介1.PFC概念PFC（Particle Flow Code）是一种基于颗粒流的计算方法，主要用于研究颗粒物质在流体介质中的输送、扩散和沉降等过程。

PFC颗粒流计算将颗粒物质视为具有质量和体积的离散颗粒，通过数值模拟的方法研究颗粒与流体之间的相互作用。

2.PFC颗粒流计算的应用领域PFC颗粒流计算广泛应用于矿业、冶金、石油、化工、环保等领域，对于优化生产过程、提高资源利用率、减少环境污染等方面具有重要意义。

三、PFC颗粒流计算方法1.计算原理PFC颗粒流计算基于Navier-Stokes方程和Lagrange方法，通过求解流体和颗粒物质各自的Navier-Stokes方程，模拟颗粒在流体介质中的运动过程。

2.计算流程PFC颗粒流计算主要包括以下几个步骤：建立计算模型、设定边界条件、网格划分、求解Navier-Stokes方程、计算颗粒物质的运动和相互作用。

3.主要算法PFC颗粒流计算采用多种算法，如有限体积法、有限元法、谱方法等，以提高计算精度和效率。

四、PFC颗粒流计算的优势与局限1.优势PFC颗粒流计算能够模拟颗粒与流体之间的复杂相互作用，具有较高的计算精度和可靠性。

此外，PFC颗粒流计算具有较强的适应性，可以应用于多种工程问题。

2.局限PFC颗粒流计算的局限主要表现在计算复杂度和计算成本较高，对于大规模和长时间尺度的计算问题存在一定的挑战。

pfc流固耦合算例近年来，计算流体力学（CFD）的发展迅猛，越来越多的研究者开始关注流固耦合问题。

PFC（Particle Flow Code）流固耦合算例是一种模拟复杂多相介质力学及其与流体相互作用的先进数值模拟工具，已广泛应用于工程、地质学和环境科学领域中。

本文将详细介绍PFC流固耦合算例的实现过程和应用价值。

一、PFC流固耦合算例的原理和方法PFC流固耦合算例主要基于两种离散元素：球状颗粒和粘性线状元素。

通过PFC数值模拟，可以精确地模拟非线性、非均匀以及多相介质体系的机械行为。

在PFC流固耦合算例中，颗粒作为建筑单元，液体或气体作为流体相互作用介质，二者通过边界条件和相互作用模型进行交互。

具体而言，PFC流固耦合算例分为三个主要步骤：1、建立模型在建立模型阶段，首先需要确定物理模型中的物理属性、颗粒形状和大小、界面张力等参数。

其次，需要将颗粒单元与流体相互作用的交界面分离出来，并使用合适的相互作用模型描述它们之间的相互作用。

2、模拟运行在模拟运行过程中，需分别在颗粒单元和流体介质中运用质量守恒定律、动量守恒定律以及能量守恒定律。

流体动力学模型的计算结果会影响颗粒结构的运动，从而影响随后的力学和物理行为。

因此，在模拟运行中，需要反复调试并确定边界条件和相互作用模型，确保计算结果的准确性和可靠性。

3、结果分析通过对模拟结果的分析，可以获得颗粒结构和流体相互作用参数的信息，包括颗粒的位置、速度、加速度和应力、流场速度场、压力场等。

这些参数信息对于分析物质的输运、转移和分离过程等相关问题具有重要意义，可为后续的研究提供参考。

二、PFC流固耦合算例的应用价值PFC流固耦合算例在许多领域都有重要的应用价值。

例如：1、矿山工程PFC流固耦合算例可用于矿山垮塌的数值模拟，利用颗粒和流体相互作用模型来模拟和预测颗粒体系的初始状态、暴力过程和稳定状态，并对塌方过程和潜在危险因素进行全面分析。

2、土木工程PFC流固耦合算例能够模拟土体和岩石的强度、变形和破坏，预测土体和岩石物理性质变化的规律，为土木工程设计、施工和维护提供可靠的依据。

pfc颗粒流计算（实用版）目录1.PFC 颗粒流计算简介2.PFC 颗粒流计算的原理3.PFC 颗粒流计算的应用4.PFC 颗粒流计算的优缺点5.PFC 颗粒流计算的未来发展正文一、PFC 颗粒流计算简介PFC 颗粒流计算，全称为颗粒流体相变计算，是一种研究颗粒流体在管道内流动特性的计算方法。

颗粒流体是指含有固体颗粒的流体，广泛应用于化工、石油、冶金、能源等工业领域。

PFC 颗粒流计算旨在通过计算机模拟技术，研究颗粒流体在管道内的流动状态，从而为工程设计提供依据。

二、PFC 颗粒流计算的原理PFC 颗粒流计算是基于计算流体力学（CFD）的一种方法。

其主要原理是利用数值方法对流体运动方程进行求解，同时考虑颗粒的离散性和颗粒与流体之间的相互作用力。

PFC 颗粒流计算方法可以分为两类：基于轨道的模型和基于分布的模型。

1.基于轨道的模型：该模型通过追踪颗粒在流体中的运动轨迹，计算颗粒的平均速度和压力损失等参数。

2.基于分布的模型：该模型通过统计颗粒在流体中的分布情况，计算颗粒的平均速度和压力损失等参数。

三、PFC 颗粒流计算的应用PFC 颗粒流计算在颗粒流体输送、颗粒分离、颗粒混合等过程中具有广泛的应用。

具体包括：1.颗粒输送管道的设计与优化：通过 PFC 颗粒流计算，可以预测颗粒在管道内的流动状态，为管道设计提供依据。

2.颗粒分离设备的性能预测：通过 PFC 颗粒流计算，可以研究颗粒在分离设备中的分离性能，为设备优化提供参考。

3.颗粒混合过程的模拟与优化：通过 PFC 颗粒流计算，可以研究颗粒在混合过程中的混合程度，为混合设备优化提供参考。

四、PFC 颗粒流计算的优缺点1.优点：（1）能够模拟颗粒流体的离散性，较为准确地反映颗粒流体的流动特性；（2）适用范围广泛，可以应用于多种颗粒流体输送过程；（3）可以为工程设计提供依据，提高工程设计的可靠性。

2.缺点：（1）计算过程较为复杂，需要较长的计算时间；（2）对颗粒的物理性质和流体的流动特性有一定的依赖性；（3）部分模型的适用范围有限，可能无法满足某些特殊工况的需求。

颗粒流方法及PFC程序介绍转载请注明来自趣满网颗粒流属于不连续介质力学的一种方法，这里的“颗粒”并不直接与介质中是否存在颗粒状物质有关，只是用来描述介质特性的一种方式。

比如，PFC 既可以用来描述具有颗粒物质的粗粒花岗岩一类的介质，也可以用来研究非晶质材料的特性。

颗粒流模型主要反映了颗粒集合体的力学行为，在颗粒流模型内，离散的颗粒认为是刚性的，颗粒之间的接触方式和力学特征可以不同，但符合基本的牛顿运动定律，即当颗粒间的静力平衡被破坏时，颗粒产生运动。

颗粒间的接触方式和接触强度是最关键的一个环节，决定了颗粒集合体即介质的基本力学特性，以及具体的承受张、剪、压力和保持静力平衡的基本能力。

颗粒集合体的各种复杂力学特性，比如其非线性特征和破坏特征，都是通过颗粒间的基本状态体现出来的。

颗粒间的接触出现破坏，标志着颗粒集合体由线性到非线性力学特征的开始。

因此，在利用颗粒流方法求解有关问题时，不需要定义介质的本构关系，介质在复杂应力状态下的应力–应变关系，将由其内部颗粒间接触变化(如裂纹扩展)的情况所决定。

颗粒间的接触关系可以处理成非黏结和黏结两种方式，当黏结强度达到一定程度时，黏结介质对颗粒集合体基本特性的影响所起的作用就开始起到重要作用，这也是颗粒流所研究的对象不局限于颗粒状介质的一个基本原因。

ITASCA 公司开发的PFC 系列软件，作为离散元理论的软件方法，同样具有以下2 个最基本的特征：(1) 允许颗粒发生有限位移和转动，颗粒间可以完全脱离；(2) 在计算过程中能够自动辩识新的接触。

PFC 系列软件的基本思想是采用介质最基本单元——颗粒和最基本的力学关系——颗粒间的牛顿第二定律来描述介质的复杂力学行为，因此是一种本质性和根本性的描述。

该系列软件在应用环节的思路和方法，因为其基本思想的不同，很大程度上不同于其他连续和非连续力学理论方法程序。

这些差别主要体现在如下几个方面：(1) 模型介质的宏观基本物理力学特征不可能通过直接赋值的形式实现，只有颗粒的几何特性和颗粒间接触的细(微)观力学参数可以赋值。
