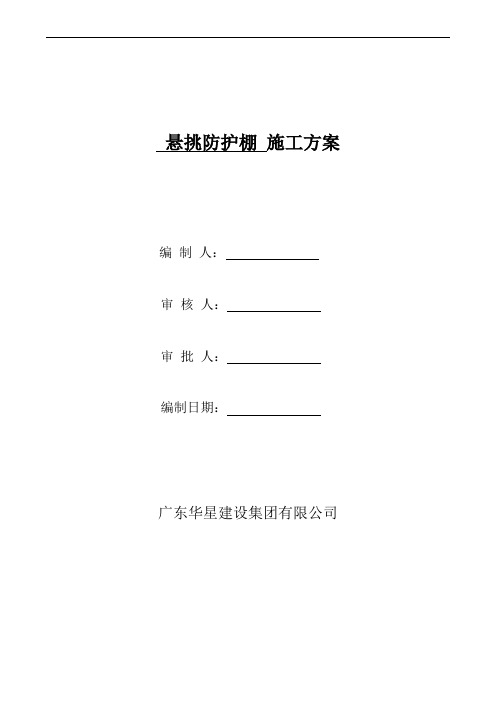

悬挑防护棚施工方案编制人：审核人：审批人：编制日期：广东华星建设集团有限公司悬挑防护棚施工方案目录1.编制依据 (1)2.工程概况 (1)3.防护棚的搭设形式 (1)4.材料要求 (3)5.防护棚的搭设 (3)6.防护棚的拆除 (5)7.防护棚的验收与保护 (6)8.安全措施及要求 (6)9.防护棚受力计算 (7)1.编制依据1.1《建筑施工扣件式钢管脚手架安全技术规范》1.2《建筑施工安全检查标准》1.3《建筑结构荷载规范》1.4本工程施工图纸和施工组织设计1.5本工程相关施工方案2.工程概况本工程为南美世贸中心，位于东莞市寮步镇香市路和福兴路交汇处。
拟建南美世贸中心有1#塔楼、2#塔楼、3#商业裙楼及一层地下室组成，开发建设用地面积23184.5㎡，建筑面积73570.396㎡。
采用框剪结构，地上23层；地下1层；建筑高度：93m；标准层层高：1#楼3.7m、2#楼3.0m 。
1#栋悬挑防护棚设在5层西侧。
3.防护棚的搭设形式3.1．防护棚采用φ48×3.6钢管搭设，主梁用钢管用扣件扣接，纵向间距1.5m，悬挑出外架4.0m。
次梁间距750mm，与主梁用扣件连接。
在建筑物主体结构上预埋500mm短钢管，锚入混凝土梁中200mm，与主梁用扣件扣接，间距1.5m。
防护棚采用单层防护满铺设钢脚手板，脚手板上满铺18mm厚木胶合板，防护棚下面和立面满挂安全网。
3.2.防护棚外立面用间距1.5m，长1.3m短钢管下端与悬挑钢管用扣件连接，上端与水平杆相连形成护栏，护栏中部加一道水平拦腰杆，防护棚立面用斜钢管拉至防护棚地面。
护栏立面满挂18mm厚旧模板并涂刷油漆。
3.3.悬挑防护棚采用斜拉钢管和斜拉钢丝绳与主体建筑连接，第一道斜拉钢管采用48×3.6钢管在出外架0.5m处与本层建筑物拉结，第二道斜拉钢丝绳采用6×37(Φ17)钢丝绳在出外架3.5m处与上一层建筑拉结。
具体做见附图。
防护棚工程施工方案1.1 测量设计：在施工前，应根据设计图纸进行测量，确认防护棚的位置、尺寸和高度等参数，以便进行施工准备。
1.2 材料准备：根据设计要求和施工需要，准备好所需的材料和设备，包括钢管、连接件、钢丝绳、防护网等。
1.3 人员组织：安排专业的施工队伍进行防护棚的施工工作，确保施工质量和进度。
1.4 安全措施：在施工前，应制定施工安全计划，并采取必要的安全措施，确保施工过程中的安全。
二、施工过程2.1 地基处理：首先在施工场地进行地基处理，确保地基承载能力和平整度，为防护棚的安装提供良好的基础。
2.2 安装支架：根据设计图纸和要求，安装防护棚的支架结构，包括钢管和连接件等，确保支架结构牢固和稳定。
2.3 搭设防护网：在支架结构上搭设防护网，用钢丝绳固定，确保防护网的张力和稳定性。
2.4 安装顶棚：根据设计要求，安装防护棚的顶棚结构，包括支撑樑、屋面板等，确保顶棚结构牢固和防水。
2.5 安装配件：根据设计要求，安装防护棚的配件，包括楼梯、栏杆等，确保施工人员和设备的安全。
2.6 质量验收：在施工完成后，进行防护棚的质量验收，确保施工质量符合设计要求。
三、施工后工作3.1 完工清理：施工完成后，对施工场地进行清理，清除垃圾和杂物，确保施工场地整洁。
3.2 安全检查：定期进行防护棚的安全检查，确保防护棚的使用安全。
3.3 维护保养：定期对防护棚进行维护保养，保持防护棚的使用寿命和性能。
四、施工安全注意事项4.1 安全帽：施工人员在施工现场必须戴好安全帽，确保头部安全。
4.2 安全绳：在高处作业时，施工人员必须系好安全绳，确保安全。
4.3 防护眼镜：在作业时，应佩戴好防护眼镜，确保眼部安全。
4.4 防护手套：在搭建防护棚时，应佩戴好防护手套，确保手部安全。
4.5 防护网：在搭建防护棚时，要将防护网张紧，确保施工人员和设备的安全。
五、总结通过本次防护棚工程的施工方案，我们可以看到，在施工工程中，施工前的准备工作、施工过程的安装和搭设、施工后的清理和维护保养，都是非常重要的环节。
目录1、工程概况 (2)2、防护棚搭设和拆除 (2)3、安装拆除施工安全保证措施 (5)4、应急预案 (6)1、工程概况根据本工程图纸设计特点、工期进度及施工场地要求，经综合考虑，计划在各栋6层、16层、26层分别做一层防护棚，防护半径5米；如此每层防护高度不超过30米，符合规范要求。
防护棚用Ф48钢管搭设，防护半径5米，在防护棚所在结构层向上2层结构内的预埋20钢筋拉环，用@3000钢丝绳将防护棚端部拉于预埋拉环内。
具体详见下图。
2、防护棚搭设和拆除1、施工工序挑杆钢管安装---纵向分布钢管安装---钢丝绳斜拉---端部防护栏杆安装---铺设底部、侧面安全网---铺设方木---铺设模板---侧面满铺色带布。
2、施工方法（1）采用Φ48*3.5钢管悬挑，端部架在结构楼板上，根部通过扣件和外加扣紧悬挑出去。
间距1500。
（2）从建筑外边向外按照间距800搭设分布钢管，每个节点均采用扣件连接。
（3）每层结构施工时，在混凝土浇筑前进行预埋件预埋施工，每层按平面布置位置进行预埋。
（4）钢丝绳一端和钢管端部连接，一端拉在上层结构中预埋的预埋卡环中，拉紧，拧紧钢丝绳卡扣，每个连接部位不少于三个卡扣，卡扣开口背朝绳头方向。
（5）满挂安全网，包括底部和栏杆侧面，搭接长度30cm。
（6）@300间距满铺木方。
（7）满铺木模板。
（8）定制色带，铺装在栏杆侧面。
3、搭设拆除施工时注意事项拆除时应确保安全，应注意以下事项：1）、施工人员必须持证上岗，并定期进行身体检查，凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上脚手架操作。
2）、安装防护棚时，操作人员必须戴好安全帽；使用的工具要放在工具袋内，防止掉落伤人；登高要穿防滑鞋，袖口及裤口要扎紧。
3）、施工现场必须设警戒区域，张挂醒日的警戒标志。
警戒区域内严禁非操作人员通行或在防护棚下方继续组织施工。
地面监护人员必须履行职责。
应配备良好的通讯装置。
统一指挥，上下呼应，动作协调，当解开与另以人有关的结扣时，应先告知对方，以防坠落。
第1篇一、工程概况本项目位于XX市XX区，为新建住宅小区，占地面积XX平方米，总建筑面积XX平方米。
本项目工程防护棚施工方案旨在确保施工现场安全，保障施工人员的人身安全，提高施工效率。
二、施工方案1. 防护棚搭设要求（1）防护棚采用建筑钢管扣件脚手架或其他型钢材料搭设，严禁采用竹木杆件搭设防护棚。
（2）安全通道、防护棚应采用建筑钢管扣件脚手架或其他型钢材料搭设，顶部严密铺设双层正交竹串片脚手板或双层正交18厚木模板的水平硬质防护，及封闭的防护栏或挡板，整体应能承受10kPa的均布静荷载。
（3）特别重要或大型的安全通道、防护棚及悬挑式防护设施必须制定专项技术方案，经企业技术负责人审批后实施。
2. 施工准备（1）施工人员的安全教育：参加施工的人员必须经过项目安全员、主管工长、劳资员及保卫组织的项目安全常识系统教育，并建立相应的档案资料。
（2）材料准备：钢管、扣件、竹串片脚手板、木模板、防护栏、挡板等。
（3）工具准备：扳手、锤子、水平尺、线锤等。
3. 施工步骤（1）确定防护棚位置：根据施工图纸和现场实际情况，确定防护棚的位置。
（2）搭建基础：根据设计要求，搭建防护棚的基础，确保基础牢固。
（3）搭建立柱：按照设计要求，搭建立柱，确保立柱垂直、稳定。
（4）搭建横梁：在立柱上搭建横梁，确保横梁水平。
（5）搭建顶部：在横梁上搭建顶部，确保顶部严密、牢固。
（6）搭建防护栏和挡板：在顶部搭建防护栏和挡板，确保整体防护效果。
（7）验收：施工完成后，进行验收，确保防护棚符合设计要求。
4. 施工注意事项（1）施工过程中，确保施工人员佩戴安全帽、安全带等安全防护用品。
（2）施工过程中，严禁施工人员酒后作业、疲劳作业。
（3）施工过程中，严格按照操作规程进行施工，确保施工质量。
（4）施工完成后，对防护棚进行维护保养，确保防护棚长期稳定。
三、施工进度安排（1）施工准备：2天（2）搭建基础：3天（3）搭建立柱、横梁：5天（4）搭建顶部、防护栏和挡板：3天（5）验收：1天总计：14天四、质量保证措施（1）施工前，对施工人员进行技术交底，确保施工人员掌握施工技术要求。
盘扣架防护棚的施工方案一、项目背景盘扣架防护棚是一种常用于施工现场的临时设施，用于保护工人和设备不受天气影响，并提供一个安全的工作环境。
本文档将介绍盘扣架防护棚的施工方案，包括材料准备、构造设计、搭建流程等内容。
二、材料准备1.钢管：选择直径为48mm的普通碳素钢管作为主要材料，长度根据工地实际需要来确定。
2.螺栓和螺母：选择符合标准的螺栓和螺母，用于连接钢管和其他构件。
3.钢板：选择适当厚度的钢板作为防护棚的顶部和侧面。
4.塑料薄膜：用于覆盖防护棚的顶部和侧面，提供防水和防风的功能。
5.扣件和配件：选择合适的扣件和配件，用于连接钢管和钢板。
三、构造设计1.结构形式：盘扣架防护棚采用钢管与钢板相结合的构造形式，具有较好的稳定性和承载能力。
2.主要构件：包括立柱、横梁、屋面和侧壁。
立柱由钢管组成，通过螺栓和螺母连接成框架结构，再用扣件和配件连接钢板形成屋面和侧壁。
3.支撑：利用地面的基础，或者设置混凝土基础来支撑立柱，确保防护棚的稳定性。
4.排水设计：在防护棚的屋面上设置适当的坡度，确保雨水能够顺利排出，避免积水。
四、搭建流程1.搭建前准备：–清理施工现场，确保安全。
–根据实际需求，确定防护棚的尺寸和位置。
–准备好所需的材料和工具。
2.搭建步骤：–按照设计要求安装立柱，通过螺栓和螺母连接。
–安装横梁，采用相同的方式连接到立柱上。
–根据需要，安装屋面和侧壁，使用扣件和配件连接钢板到钢管上。
–检查构造是否牢固，调整和修正问题。
3.完成搭建后，进行相关检查，确保防护棚的安全性和稳定性。
4.定期检查和维护防护棚，确保其正常使用和安全性。
五、安全注意事项1.搭建过程中，工人应穿戴好安全装备，如安全帽、防护眼镜和手套。
2.确保所有材料符合安全标准，并进行正确的组装和连接，避免松动和脱落。
3.在施工现场设置明显的警示标志，警示工人和行人注意防护棚的存在。
4.在不利的天气条件下，如大风、暴雨等，暂停搭建工作，确保施工安全。
钢管架钢筋防护棚施工方案1. 引言钢管架钢筋防护棚是一种用于保护钢筋不受气候等外界环境影响的临时性设施。
本文档将介绍钢管架钢筋防护棚的施工方案，包括设计要求、施工流程、安装要点等内容。
2. 设计要求钢管架钢筋防护棚的设计要求如下：•结构稳定：钢管架结构应能够稳定地支撑防护棚，并能够抵御各种气候条件下的风力荷载；•抗腐蚀性能：钢管和防护棚材料应具有良好的抗腐蚀性能，以保证长期使用；•透光性：防护棚材料应具有一定的透光性，保证施工场地光线充足；•施工便捷：钢管架和防护棚材料的安装应简便、快速，以提高施工效率。
3. 施工流程钢管架钢筋防护棚的施工流程如下：1.确定防护棚形状和尺寸：根据工地实际情况，确定防护棚的形状和尺寸，包括长度、宽度和高度等参数。
2.安装钢管架：按照设计要求，选择适量的钢管进行组装，形成稳定的架子结构。
钢管之间应采用连接件进行连接，保证整个架子的稳定性。
3.安装防护棚材料：选择抗腐蚀性能好、透光性好的防护棚材料，按照架子的形状和尺寸，剪裁并安装在钢管架上。
确保防护棚材料与钢管架之间的连接牢固可靠。
4.加固和调整：对已安装的钢管架和防护棚材料进行加固和调整，确保整个防护棚结构稳定并满足设计要求。
5.进行验收：完成施工后，进行验收，确保钢管架钢筋防护棚满足设计要求和相关安全规范。
4. 安装要点在进行钢管架钢筋防护棚的安装时，需要注意以下要点：•钢管选择：选择质量好、规格合适的钢管，确保其具有足够的强度和稳定性。
•钢管连接：钢管之间的连接应采用连接件进行固定，确保连接牢固可靠，不易松动。
•防护棚材料：选择抗腐蚀性能好、透光性好的防护棚材料，确保其能够有效防护钢筋不受外界环境影响。
•安装精度：钢管架和防护棚材料的安装应保持一定的精度，确保整个防护棚结构稳定，不易变形。
•施工安全：在进行钢管架钢筋防护棚施工时，应严格遵守安全规范，采取必要的防护措施，保证工人的人身安全。
5. 总结钢管架钢筋防护棚是一种重要的施工设施，可保护钢筋不受外界环境影响，确保施工质量和安全。
防护棚施工方案防护棚施工方案一、项目概述防护棚是一种用于临时遮挡及保护施工现场的设施，可以有效减小施工现场对周围环境的影响，提高安全性和施工效率。
本方案旨在提供一种快速、安全、稳固的防护棚施工方案。
二、施工准备1. 施工前进行现场踏勘，了解地形、地貌等情况，并确定防护棚施工区域。
2. 制定防护棚施工方案，包括搭建顺序、搭建材料和工具等。
3. 准备施工所需的材料，包括钢管、连接件、脚手架等。
4. 使用合格的设备和工具，并做好日常检查和维护工作。
三、施工流程1. 选址：根据踏勘情况确定合适的施工区域，确保平整、无障碍物和安全的地基。
2. 搭建脚手架：按照搭建顺序，先搭建脚手架。
将脚手架杆件按规定的尺寸进行组装，并用连接件固定。
3. 搭建框架：将钢管按照预先设计的尺寸进行切割和组装，连接好框架的各个部分，并用连接件固定。
4. 搭建屋面和侧墙：使用合适的材料进行屋面和侧墙的搭建。
屋面可使用PVC布或金属板材，侧墙可使用帆布或PVC布，根据需要选择合适的材料。
5. 固定和加固：在搭建完成后，对防护棚进行固定和加固。
可以采用螺栓、钢丝绳等进行固定，确保防护棚的稳固性和安全性。
6. 检查和清理：在完成施工后，对防护棚进行检查，确保各部分连接牢固，没有松动或裂缝。
清理施工现场，放置标志和警示牌，保证施工现场的安全和整洁。
四、安全措施1. 施工人员必须穿戴好安全装备，包括安全帽、工作服和安全鞋等。
2. 在搭建过程中，注意防滑和防坠落，使用安全绳索进行固定和保护。
3. 施工现场应设置警示标识，禁止非施工人员进入施工区域。
4. 注意施工现场火源和易燃物品的管理，禁止吸烟和使用明火。
五、质量控制1. 严格按照设计和规范的要求进行施工，确保防护棚的稳固性和安全性。
2. 使用合格的材料和工具，并进行日常检查和维护工作。
3. 在施工过程中，及时发现和处理质量问题，确保施工质量达到要求。
六、施工结束施工完成后，对防护棚进行最后检查，确保各部分牢固可靠。
安全防护棚搭设方案范本一、材料的准备：临建安全防护棚主体骨架采用?483.5脚手钢管，采用直角扣件、旋转扣件进行连接用，竹笆片、木板为防护材料。
二、防护棚的搭设搭设步骤具体搭设施工程序为：混凝土地面锚地钢管扫地杆外围立杆纵向水平杆横向水平杆铺第一层竹笆片棚顶钢管横向水平杆铺第二层竹笆片防护栏杆围竹笆片。
（防护棚搭设过程中，剪刀撑应随架体搭设高度同步进行。
）1.场地整平进行碾压。
2.在搭设外围立杆部位用钢管打入地下___m深，作为锚固用，以加强防护棚的稳定性和抗风能力。
4.扫地杆首先与锚入地下的钢管用直角扣件进行连接，然后进行竖立杆，立杆间距___m。
水平管高度___m。
5.防护棚架的棚顶离屋面高度应___mm,棚顶设置二层，棚顶间隔高度___mm。
6.在人行通道上的防护棚搭设___m，棚顶设置二层，棚顶间隔高度___mm。
顶部及两侧立杆间，应选用板材、竹笆片作全封闭，同时应栏杆涂刷警示漆。
三、技术、质量要求1、搭设材料的要求：钢管、扣件等材料进场必须持有准用证，许可证、产品合格证、验收单等。
搭设前应对钢管、扣件进行检查，发现严重锈蚀，变形弯曲损伤和裂纹等材料严禁使用。
2、防护棚构造要求：防护棚水平钢管间距___mm，立杆间距___mm，扫地杆离地面___mm。
防护棚上部满铺竹笆片两层，每张竹笆片必须用双股18#铁丝将四角与钢管扎牢。
连接杆件采用直角扣件或旋转扣件进行连接。
防护棚外围纵横向支撑，斜杆用旋转扣件与立杆或水平连接，由底至顶之字形设置。
在整个外侧连续设置剪刀撑，每6根立杆设置一道剪刀撑，角度按45设置。
3、施工技术要求防护棚立杆应用同长度的钢管布置。
立杆基础应坚实平整，有排水措施，在同一水平面上的横向水平杆接头要错开，以保证脚手架的整体性。
杆件应横平竖直，沿外围两端和转角处起在防护棚外连续用斜杆搭成剪刀撑，夹角为45度至60度。
剪刀撑应采用搭接方法，搭接有效长度不小于___米，并用两只旋转扣件连接。
第1篇一、工程概况1. 工程名称：XX项目防护棚施工2. 工程地点：XX市XX区XX项目工地3. 工程规模：本工程需搭建防护棚若干，具体数量根据现场实际情况确定。
4. 工程内容：防护棚的设计、制作、运输、安装、拆除及维护。
5. 工程期限：根据工程进度及现场实际情况，预计工期为XX天。
二、施工依据1. 国家相关法律法规及行业标准2. 工程设计图纸及施工图纸3. 施工合同及工程委托书4. 现场实际情况三、施工组织1. 施工单位：XX建筑工程有限公司2. 施工项目经理：XX3. 施工班组长：XX4. 施工人员：XX名四、施工材料及设备1. 材料清单：- 钢筋：HRB400级钢筋，直径φ6mm、φ8mm、φ10mm。
- 钢板：Q235-A钢，厚度2.0mm。
- 焊条：E4303型。
- 螺丝：M12、M16、M20。
- 钢管：Q235-A钢，直径φ48.3mm。
- 钢丝网：Q235-A钢，直径φ2.0mm。
- 防水材料：SBS改性沥青防水卷材。
- 防腐材料：防锈漆。
- 木材：松木，厚度2.0cm。
- 钢板网：Q235-A钢，孔径10mm×10mm。
2. 设备清单：- 电焊机：JW-200型。
- 钻床：Z-50型。
- 钢筋弯曲机：JN-40型。
- 搅拌机：JS-1000型。
- 电锯：JS-1000型。
- 卷扬机：JY-10型。
- 搬运车：手推车。
五、施工工艺1. 施工准备：- 根据设计图纸及现场实际情况，制定施工方案。
- 组织施工人员学习施工图纸及施工方案。
- 准备施工材料及设备。
- 清理施工现场，确保施工安全。
2. 钢筋制作与绑扎：- 根据设计图纸，制作钢筋骨架。
- 使用钢筋弯曲机将钢筋弯曲成所需形状。
- 使用电焊机将钢筋骨架焊接成整体。
- 使用钢丝将钢筋骨架绑扎牢固。
3. 钢板焊接：- 根据设计图纸，将钢板切割成所需形状。
- 使用电焊机将钢板焊接成防护棚主体。
- 焊接完成后，对焊接部位进行打磨处理。
施工方案第一节、材料供应一、结构材料的选用1、型钢构件材质均为Q235B，其化学成分和力学性能应符合《碳素结构钢》GB/T700或《低合金高强度结构钢》GB/T1591-94的规定。
所有钢管采用国标焊接管所有钢材的抗拉强度实测值与屈服强度实测值的比值不应小于1.2；钢材的屈服点不超过其标准值的10％，且伸长率应大于20％，且应有良好的屈服台阶和良好的可焊性。
钢材均要求具有抗拉强度、伸长率、屈服强度和硫、磷、碳含量的合格保证及冷弯试验的合格保证。
2、焊接材料本工程中所用的焊条、焊丝、焊剂，其熔敷金属的屈服强度、延伸率、极限强度及冲击韧性等均应与主体金属相适应，当不同强度的钢材焊接时，可采用低强度钢材相适应的焊接材料。
由焊接材料和焊接工序所形成的焊缝，其机械性能应不低于原构件的等级。
手工焊接用焊条的质量标准应符合《碳钢焊条》GB/T5117或《低合金钢焊条》GB/T5118的规定；对于Q235钢钢宜采用E43型焊条。
第二节、加工制作一、加工制作内容概况本工程钢结构构件加工主要包括：焊接钢制、钢梁、屋架檩条。
二、钢结构构件加工制作方案构件加工制作工艺及质量控制技术措施是钢结构工程中一个重要的分项工程，构件的加工的质量好坏直接关系到整个工程的质量。
因此必须制定一个科学、先进、精度控制高的生产工艺。
本钢结构工程制作的重点主要在于钢梁、钢柱。
考虑本工程的重要性，在生产过程中有一些不可见的因素，加工制作必须满足施工方安装的需求为前提。
为保证钢结构构件加工任务的顺利实现，首先原材料的检验必须按照本工程技术要求文件的规定严格控制。
其次是制作前对工人焊接操作技能进行一次培训及综合考核，以达到熟能生巧的目的，并对即将投入本工程施工的设备进行一次全方位的检修，以提高构件机械化加工精度；来保证加工产品的质量；达到业主要求。
本工程钢结构加工组织方案如下：1、加工制作管理体系加工制作，由项目负责人对公司生产、设备材料供应质管等部门进行综合协调和控制，根据综合计划按工艺特点要求对钢结构构件进行加工制作。
新城东方丽园项目（二期）悬挑防护棚施工方案编制人：审核人:审批人：编制日期：广东水电二局股份有限公司目录1.编制依据 (1)2。
工程概况 (1)3。
防护棚的搭设形式 (1)4。
材料要求 (2)5。
膨胀螺栓施工工艺及注意事项 (2)6。
防护棚的搭设 (3)7。
防护棚的拆除 (4)8.防护棚的验收与保护 (5)9。
安全措施及要求 (6)10。
防护棚受力计算 (6)1.编制依据1.1《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011）1.2《建筑施工安全检查标准》（JGJ59-2011）1.3《建筑结构荷载规范》（GB 50009—2012）1.4本工程施工图纸和施工组织设计1.5本工程相关施工方案2.工程概况新城东方丽园项目是由广东省水电集团有限公司（以下简称甲方)投资兴建，由广东海外建筑设计院有限公司设计。
工程地址位于深圳坪山新区坪山街道汤坑社区，碧沙北路东侧，碧沙东路南侧。
本工程整个用地面积为17092。
38㎡，总建筑面积80907.16㎡。
（其中地上为69917。
14㎡，地下为10990.02㎡）。
本工程属抗震设防丙类建筑，高层建筑，建筑安全等级为二级。
主体结构设计使用年限为50年。
设计地震基本烈度为6度，设计基本地震加速度为0.05g,设计地震分组为第一组。
1＃楼主要为公共租赁房、配套商业,地下1层，地上32层；其中第1—3层为商业，层高4。
8/4。
5/5。
0米；第4—32层为商务公寓，层高2.8米；建筑总高度95.6米。
2＃楼主要为住宅，地下1层,地上33层；其中第1层为公共配套设施，层高3。
3米；第2-33层为住宅楼，层高2.8米；建筑总高度93.8米.3#楼主要为商务公寓、商业用房，地下1层，地上16层；其中第1层为商业，层高7。
2米;第2—16层为商务公寓，层高3。
0米;建筑总高度52。
3米。
1＃栋悬挑防护棚设在8层，2#栋悬挑防护棚设在9层，3#栋悬挑防护棚设在7层。
3.防护棚的搭设形式3.1．防护棚采用φ48×3.6钢管搭设，主梁用并排放置的双钢管用扣件扣接，纵向间距1.5m，悬挑出外架4.0m。
次梁间距750mm,与主梁用扣件连接。
在建筑物主体结构上预埋500mm 短钢管，锚入混凝土梁中200mm（对已完成主体结构面楼层，采用安装膨胀螺栓，在其上焊接300mm长钢管的方法，每根钢管至少安装3个膨胀螺栓与其焊接），与主梁用双扣件扣接，间距1.5m.防护棚采用单层防护满铺设钢脚手板，脚手板上满铺18mm厚木胶合板，防护棚下面和立面满挂安全网。
3.2。
防护棚外立面用间距1.5m，长1.3m短钢管下端与悬挑钢管用扣件连接,上端与水平杆相连形成护栏,护栏中部加一道水平拦腰杆，防护棚立面用斜钢管拉至防护棚地面.护栏立面满挂18mm厚旧模板并涂刷红白油漆。
3。
3。
悬挑防护棚采用斜拉钢管和斜拉钢丝绳与主体建筑连接，第一道斜拉钢管采用48×3。
6钢管在出外架0。
5m处与本层建筑物拉结，第二道斜拉钢丝绳采用6×37（Φ17)钢丝绳在出外架3.5m处与上一层建筑拉结。
具体做见附图.悬挑安全防护棚做法示意图3。
4。
连墙件处(架体外立面）悬挂用废旧木模板制作的300mm×200mm标识牌，标识牌白底红字，防止工人误拆连墙件。
在需穿墙的连墙件处提前预埋60＊180*墙厚的木盒子以备主梁穿墙使用。
4.材料要求4.1钢管：采用φ48.3×3。
6钢管，材质应符合GB/T13793或GB/T3092规定,质量应符合GB700－79《普通碳素结构钢技术要求》中Q235A钢要求。
弯曲变形、锈蚀钢管不得使用;脚手架钢管每根最大质量不应大于25kg。
4.2扣件：扣件及其附件符合GB978—67可锻铁分类及技术条件>的规定，机械性能不低于KT33－8的可煅铸铁的制作性能，其附件的制造材料应符合GB700－79中A3钢的规定，螺纹应符合GB196—81《普通螺纹》的规定,垫圈应符合GB95-76《垫圈》的规定。
扣件与钢管的贴合面必须严格整形,保证钢管扣紧时接触良好,扣件活动部位应能灵活转动,旋转扣件的旋转面间隙小于1mm,扣件表面应进行防锈处理。
脚手架采用的扣件，在螺栓拧紧扭力矩65N•m时,不得发生破坏。
4.3安全网：采用密目式安全网.5.膨胀螺栓施工工艺及注意事项5.1施工工艺根据各个工地的实际情况进行处理，去除施工面浮土及灰皮，有水的将水擦干。
3放线、验线放出设备定位的基准线，确定固定点位.4 钻孔使用钻头(Φ14），进行钻孔施工,钻孔应保证垂直，孔的深度最好与螺栓的长度相同。
钻孔施工完成，检查成孔直径及深度。
5 清孔用气吹吹出孔内灰尘。
用毛刷将孔内壁擦拭干净.6拧锚栓把膨胀螺丝套件一起下到孔内，切记；不要把螺冒拧掉，防止孔钻的比较深时螺栓掉进孔内而不好往外取。
把螺冒拧紧2-3扣后感觉膨胀螺栓比较紧而不松动后再拧下螺冒。
7焊接钢管根据钢管尺寸完成膨胀螺栓的安装后，将钢管与其焊接,保证焊接牢固.8验收待完全固化后，有需要的进行拉拔试验。
5。
2注意事项1、钻孔时，钻头一定保持与地面垂直.位置不可偏离固定点位。
2、反复多次清理，必须清除干净孔内的灰尘（尤其是孔壁，必须用毛刷）。
3、膨胀螺丝必须装在比较坚硬的基础上，松软易脱落的地方装不稳，如墙壁的灰缝处。
4、切记；不要把螺冒拧掉，防止孔钻的比较深时螺栓掉进孔内而不好往外取。
6。
防护棚的搭设6。
1施工准备，技术人员应熟悉图纸，熟悉各个部位及高度的结构变化，项目部应组织必要的物料进场，其中包括φ48×3。
6钢管、对接卡口、直角扣件、旋转扣件和安全网等,以备外脚手架搭设使用。
有关作业班组应组织足够的作业人员,准备外脚手架的搭设。
在施工前，应对作业班组进行作业前技术、安全交底.架子工必须具备国家标准《特种作业人员安全技术考核管理规则》的条件,经过培训、考核、取得安全操作证并经体检合格后方可从事脚手架安装、拆除作业.6。
2防护棚搭设要求6.2。
1搭设的基本要求是：横平竖直、整齐清晰、图形一致、平竖通顺连接牢固,受荷安全、有安全操作空间、不变形、不摇晃.6.2.2防护棚的搭设严格遵守以下施工流程：主梁钢管搭设→次梁钢管搭设→拉杆钢管搭设→钢丝绳→竹串板、安全网铺设→铺设旧模板→外沿护栏搭设6。
2.3防护棚的搭设除了按顺序搭设处,还得注意下列事项：1)按照规定的构造方案和尺寸进行搭设；2)及时与结构拉结或临时支顶，以确保搭设过程的安全；3)随时校正杆件的垂直和偏差避免偏差过大;4)未完成的防护棚，每日收工时，一定要确保钢管网架稳定，以免发生意外;5)，防护棚要满挂安全网,网边沿与横杆或建筑物要牢固的扎结，固定点的间距应不大于50cm,边沿投挡板，相临两网之间的拼接要严密。
6。
2。
4搭设的一般规定1)架子工应熟悉图纸，熟悉现场具体情况,了解技术交底意图和施工操作方法,并将符合要求的钢管、扣件等材料运至现场,分类存放，搭设前清除障碍物。
2)架子工作业时，必须佩带好安全帽、系好安全带，严禁穿高跟鞋、拖鞋或硬底带钉易滑鞋作业，工具及零件应放在工具包内,服从指挥，集中思想、相互配合，拆除下来的材料不乱抛、乱扔。
脚手架作业下方不准站人,架子工不准在钢管网架上非工作停留.3)凡遇六级以上大风或下雨天气时,不得进行作业。
雨后作业应待管架上雨吹干后进行，防止滑落。
4)在靠近电源处拆除脚手架时，必须将电源先切断或严密防护，必要时变更位置后方可进行作业，不允许将电源线拉在脚手架止，以防止漏电伤人。
5)不在防护棚上附装机械设备、拉缆风绳等。
6)搭设防护棚必须严格按照规范要求选用材料，对于压扁、弯曲、锈蚀和有裂缝的钢管及不合格的构件,严禁使用,扣件螺栓应满足正常状况下的扭力矩要求（5～6kg·m）。
7)脚手架搭设的技术要求及允许偏差7。
1在防护棚拆除前应作好以下工作7。
1。
1对防护棚进行安全检查，确认不存在安全隐患。
如存在影响拆除防护棚安全的隐患，应先对防护棚进行修整加固，以保证防护棚的拆除过程中不发生危险；7。
1。
2在拆防护棚时,应先清除铺设层上的垃圾杂物，清除时严禁高空向下抛掷，大块的装入容器内由垂直运输设备向下运送，能用扫帚集中的集中装入容器内运下。
7.1。
3防护棚在拆除前，应先明确拆除范围、数量、时间和拆除顺序、方法、物件垂直运输设备的数量，拆除的安全措施和警戒区域。
7.2严格遵循拆除顺序，由后搭者先拆、先搭者后拆，同一部位拆除顺序是：铺设层→次梁钢管→主梁钢管。
7.3拆除防护棚时，下部的出入口必须停止使用，对此除监护人员要特别注意外，还应在出入口处置明显的停用标志和围栏,必须内外双面都加以设置。
7。
4在拆除的防护棚周围，在坠落范围设置“禁止入内”字样的标志，并有专人监护，以保证拆脚手架时无其他人员入内；7.5防护棚拆除时，拆下的钢管、扣件及其他材料运至地面后，应及时清理,将合格的，需要整修后重复使用的和应报废的加以区分,按规格堆放.对合格件应及时进行保养，保养后送仓库保管以备今后使用；7.6防护棚拆除时遇大风、大雨、大雾天应停止作业；7。
7拆除时操作人员要系好安全带，穿软底防滑鞋、扎裹腿。
7。
8防护棚拆除过程中，不中途换人，如必须换人,则应该在安全技术交底中交代清楚。
8。
防护棚的验收与保护8。
1防护棚在投入使用之前必须进行验收，合格后方准使用。
主要检查拉杆、钢丝绳的可靠连接，各钢管连接卡扣的紧固，根部外架的卸载措施,铺设层的完整性。
8.2在检查验收过程中，要特别注意扣件的紧固程度，扣件并不是拧得紧越好。
对于拧紧力矩大于70N·m的扣件，要认真检查有无裂缝、变形,如果发现有上述弊病应立即调换，调上的扣件的螺栓应紧固在40～70N·m。
8.3防护棚在验收合格通过投入使用后，必须对其进行日常的保养和定期的全面检查和整修，才能保证其安全使用。
防护棚日常的保养和维修必须每天进行一次，定期的维护保养一般每月进行一次.所以要求作业队防护棚进行日常的和定期的保养和维修，尤其是每次强风、暴雨过后都要认真检查整修后方可使用.防护棚保养整修的主要内容有：8。
3。
1检查主梁连接是否有所松动，面层有无过多堆放杂物;8.3.2检查明确防护棚的整体和局部的垂直、水平偏差.如发现垂直度有异常现象，应及时加固和消除隐患。
8.3.3各类扣件的涂油和紧固。
检查扣件时先检查扣件的外观，而后将扣件上的螺栓逆时针方向松几牙螺纹，再涂油紧固螺栓至规定的力矩范围内。
8。
3。
4检查脚手板有否松动、悬挑,还要检查四角是否用铁丝扎牢,如发现问题应及时纠正.8.3.5与建筑物连接的检查，检查连接件是否齐全和完好，有无松动、移动。
8.3。
6要对外包安全网、外挑安全网、安全隔离设施、外侧挡松、栏杆和接地防雷等安全设施进行检查，保证这些安全设施完整、牢固，能正常发挥安全作用.如果有损坏者要及时调换,如有松动者应及时紧固，如发现松动和开口要及时连通.8.3.7检查防护棚的荷载情况，使其不超过设计荷载,如有超载应及时卸荷至设计荷载。
