厨房排水立管设计标准厨房排水立管设计标准是指厨房排水系统的设计要符合相关的标准和规范，以确保排水系统的顺畅运行和安全使用。
以下是一些常见的厨房排水立管设计标准：1. 管道材料：常用的厨房排水立管材料包括PVC、铸铁和不锈钢。
这些材料具有耐腐蚀、耐高温和耐压等优点，适合于长期使用。
2. 管道直径：厨房排水立管的管道直径应根据使用需求和流量来确定。
通常，主管道的直径应为100毫米至150毫米，分支管道的直径应为50毫米至75毫米。
3. 布置方式：排水立管应根据实际情况布置在厨房内，以确保各个排水设备的排水顺畅。
排水立管应尽量减少弯曲和倾斜，以保证水流畅通。
4. 斜度：排水立管应设置适当的倾角，以确保水能够自由流动。
通常，立管的倾斜度应为1:50至1:100。
5. 排气系统：厨房排水立管应设有适当的排气装置，以防止排水时产生的负压。
排气装置通常包括排气管和排气阀。
6. 排水设备连接：厨房排水立管与排水设备的连接需要使用密封材料，以确保不会出现漏水和气味。
7. 防臭系统：排水立管应设有防臭设施，如S排气弯管和水封装置，以防止污水的恶臭气体进入室内。
8. 排水管道保护：排水立管应根据需要设置适当的防备措施，如防锈、防腐和防结垢等，以延长使用寿命。
9. 排水系统运行检查：在安装完成后，应进行系统运行检查，确保排水立管和排水设备的正常运行，并解决任何问题。
总之，厨房排水立管设计标准是为了保证排水系统的安全、有效运行，避免漏水、防止污水倒流，确保厨房卫生和人员健康。
设计时应严格按照相关标准和规范进行，并经过专业人员的验收和检测，以确保设计和施工质量。
《住宅生活排水系统立管排水能力测试标准》的制订摘要：一、背景及意义二、测试标准制订过程三、测试标准主要内容四、实施与应用五、结论与展望正文：一、背景及意义随着我国城市化进程的加快，住宅建筑日益增多，住宅生活排水系统在建筑中的重要性愈发凸显。
然而，当前我国住宅生活排水系统立管排水能力测试标准尚不完善，导致部分排水系统存在设计不合理、施工不规范等问题，影响了住宅品质和居民生活环境。
为此，制订《住宅生活排水系统立管排水能力测试标准》显得尤为重要。
本文将介绍该测试标准的制订过程、主要内容以及实施与应用情况。
二、测试标准制订过程1.调查研究：通过对国内外住宅生活排水系统立管排水能力测试方法、标准进行调研，分析现有标准的优缺点，为我国测试标准的制订提供依据。
2.技术论证：组织相关领域的专家、学者对测试标准的技术内容进行论证，确保测试方法的科学性、合理性和可行性。
3.草案编制：在调查研究和技术论证的基础上，编制《住宅生活排水系统立管排水能力测试标准》草案。
4.征求意见：广泛征求相关部门、企事业单位、专家学者等对草案的意见和建议，对草案进行不断完善。
5.审批发布：将修订后的草案提交相关部门审批，批准发布后正式实施。
三、测试标准主要内容《住宅生活排水系统立管排水能力测试标准》主要包括以下内容：1.测试目的：明确测试立管排水能力的目的，为住宅生活排水系统设计、施工、验收和运维提供依据。
2.测试方法：详细介绍测试立管排水能力的方法，包括测试设备、测试过程、数据采集与处理等。
3.测试指标：规定立管排水能力测试的评价指标，如排水流量、排水速度、排水稳定性等。
4.测试条件：明确测试过程中的环境条件，如温度、湿度、气压等。
5.测试结果判定：对测试结果进行判定，确保排水系统立管排水能力符合规定要求。
四、实施与应用《住宅生活排水系统立管排水能力测试标准》实施后，将对我国住宅生活排水系统的设计、施工、验收和运维起到重要的指导作用。

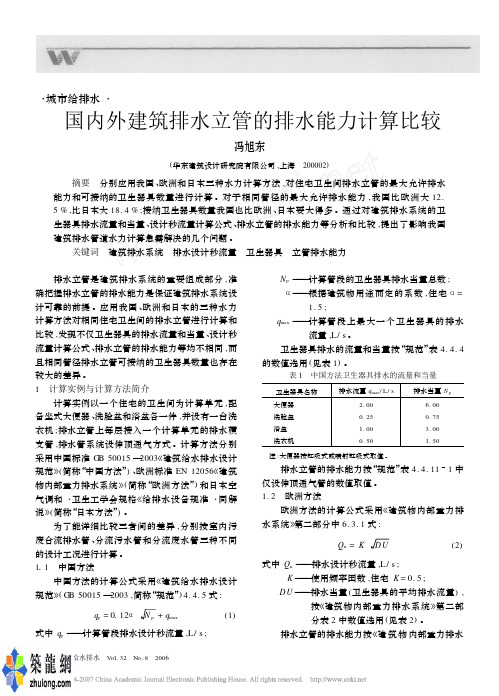

・城市给排水・国内外建筑排水立管的排水能力计算比较冯旭东(华东建筑设计研究院有限公司,上海 200002) 摘要 分别应用我国、欧洲和日本三种水力计算方法,对住宅卫生间排水立管的最大允许排水能力和可接纳的卫生器具数量进行计算。
对于相同管径的最大允许排水能力,我国比欧洲大12.5%,比日本大18.4%;接纳卫生器具数量我国也比欧洲、日本要大得多。
通过对建筑排水系统的卫生器具排水流量和当量、设计秒流量计算公式、排水立管的排水能力等分析和比较,提出了影响我国建筑排水管道水力计算急需解决的几个问题。
关键词 建筑排水系统 排水设计秒流量 卫生器具 立管排水能力 排水立管是建筑排水系统的重要组成部分,准确把握排水立管的排水能力是保证建筑排水系统设计可靠的前提。
应用我国、欧洲和日本的三种水力计算方法对相同住宅卫生间的排水立管进行计算和比较,发现不仅卫生器具的排水流量和当量、设计秒流量计算公式、排水立管的排水能力等均不相同,而且相同管径排水立管可接纳的卫生器具数量也存在较大的差异。
1 计算实例与计算方法简介计算实例以一个住宅的卫生间为计算单元,配备坐式大便器、洗脸盆和浴盆各一件,并设有一台洗衣机;排水立管上每层接入一个计算单元的排水横支管,排水管系统设伸顶通气方式。
计算方法分别采用中国标准G B50015—2003《建筑给水排水设计规范》(简称“中国方法”)、欧洲标准EN12056《建筑物内部重力排水系统》(简称“欧洲方法”)和日本空气调和・卫生工学会规格《给排水设备规准・同解说》(简称“日本方法”)。
为了能详细比较三者间的差异,分别按室内污废合流排水管、分流污水管和分流废水管三种不同的设计工况进行计算。
111 中国方法中国方法的计算公式采用《建筑给水排水设计规范》(G B50015—2003,简称“规范”)4.4.5式:q p=0112αN p+q max(1)式中q p———计算管段排水设计秒流量,L/s;N p———计算管段的卫生器具排水当量总数;α———根据建筑物用途而定的系数,住宅α=1.5;q max———计算管段上最大一个卫生器具的排水流量,L/s。
建筑内排水系统的立管和横管的管径确定需要根据一些重要的参数。
首先，排水立管的管径通常根据最大排水能力和允许负荷卫生器具当量值来确定。
其次，对于排水横管的管径，也是基于流量查水力计算表或允许负荷卫生器具当量值，同时必须满足充满度、流速、坡度以及最小管径的规定。
在实际操作中，如果排水流量已确定，那么排水立管管径的大小将与排水系统的通气方式和选用的管材有关。
可以选择按界限流量确定立管管径，也可以按排水管道卫生器具当量确定管径。
此外，《建筑给水排水设计规范》中的表格也提供了卫生器具的给水定额流量、当量、连接管公称管径和最低工作压力等数据，可以作为参考依据。
值得注意的是，这些规定都是基于国家的标准和规范。
例如，《建筑给水排水与节水通用规范》（GB 55020-2021）就是住房和城乡建设部发布的强制性工程建设规范。
因此，在实际操作过程中，也需要参照相关的标准和规范进行操作，以确保安全和效率。
给排水工程中的排水能力计算方法在给排水工程中，排水能力计算是非常重要的一项工作。
它能够帮助工程设计师确定合理的排水管道尺寸，确保排水系统的正常运行。
本文将介绍一些常用的排水能力计算方法，以帮助读者更好地了解该领域。
1. 水流量计算方法在排水工程中，首先需要计算水流量。
一种常用的计算方法是根据设计排水量和管道的流速来确定水流量。
设计排水量是指特定场所根据预定几率内可能出现的峰值排水量，它一般由规范或经验确定。
而管道的流速是指单位时间内通过管道的流量，通常根据排水系统的性质和特点确定。
通过将设计排水量除以流速，就能得到水流量。
2. 勾股定理计算方法当排水管道的布置为直线型时，可以使用勾股定理来计算排水能力。
勾股定理是指在直角三角形中，直角边的平方等于其他两条边的平方和。
在排水工程中，排水能力与排水管道的横截面积有关。
通过测量管道的水流速度和水流高度，可以利用勾股定理计算得到管道的横截面积，从而得到排水能力。
3. 额定流速计算方法额定流速是指在合理范围内，管道可以保持稳定流动的速度。
在排水工程中，常常将额定流速作为设计要求。
计算额定流速的方法是利用流速公式：V = Q/A，其中V为流速，Q为水流量，A为管道的横截面积。
通过对排水量进行合理分配，可以得到相应的额定流速。
4. 标准曲线法计算方法标准曲线法是一种常用的排水能力计算方法，适用于复杂排水系统的设计。
该方法通过实测或经验确定标准曲线，并根据实际情况进行修正。
标准曲线法计算排水能力的步骤包括：确定设计排水量、选择合适的标准曲线、计算相应的水深和流速、绘制流量-水深曲线图。
根据曲线图，可以得出排水系统的排水能力，并进行必要的调整。
5. 数值模拟计算方法随着计算机技术的发展，数值模拟计算方法在排水能力计算中得到广泛应用。
该方法通过对排水系统进行数学模型的建立和计算机仿真，可以更精确地计算排水能力。
通过输入系统的几何参数、水力参数和边界条件等，运用数值计算方法求解流体力学方程，得到流速、压力等关键参数，并进一步计算排水能力。
排水管道排水量的计算公式在城市建设和生活中，排水管道是非常重要的设施，它们可以有效地排除雨水和污水，保障城市的正常运转和居民的生活质量。
而要确保排水管道的正常运行，就需要对其排水量进行合理的计算和设计。
本文将介绍排水管道排水量的计算公式，帮助读者更好地了解和应用这一重要知识。
排水管道排水量的计算公式主要涉及到排水管道的流量、管道截面积和水流速度等参数。
在实际工程中，通常会根据具体情况选择不同的计算方法和公式，以确保排水管道的设计符合实际需求。
首先，我们来看一下排水管道的流量计算公式。
通常情况下，排水管道的流量可以通过以下公式来计算：Q = A V。
其中，Q代表流量，单位为立方米每秒（m³/s）；A代表管道的截面积，单位为平方米（m²）；V代表水流速度，单位为米每秒（m/s）。
这个公式表明，流量等于管道截面积与水流速度的乘积。
通过这个公式，我们可以根据已知的截面积和水流速度来计算排水管道的流量，从而为排水管道的设计提供参考依据。
接下来，我们来看一下如何计算排水管道的截面积。
在实际工程中，排水管道的截面形状多种多样，比如圆形、矩形、梯形等，因此计算截面积的公式也会有所不同。
以圆形管道为例，其截面积可以通过以下公式来计算：A = π r²。
其中，A代表截面积，单位为平方米（m²）；π代表圆周率，约为3.14；r代表管道的半径，单位为米（m）。
通过这个公式，我们可以根据已知的管道半径来计算出其截面积，从而为后续的流量计算提供数据支持。
最后，我们来看一下水流速度的计算方法。
水流速度通常可以通过以下公式来计算：V = Q / A。
其中，V代表水流速度，单位为米每秒（m/s）；Q代表流量，单位为立方米每秒（m³/s）；A代表管道的截面积，单位为平方米（m²）。
这个公式表明，水流速度等于流量与管道截面积的比值。
通过这个公式，我们可以根据已知的流量和截面积来计算出水流速度，从而为排水管道的设计提供重要参考数据。
