排水立管秒流量设计计算书

第2章建筑内部给水系统的计算2.3给水设计秒流量给水管道的设计流量不仅是确定各管段管径，也是计算管道水头损失，进而确定给水系统所需压力的主要依据。

因此，设计流量的确定应符合建筑内部的用水规律。

建筑内的生活用水量在1昼夜、1h里都是不均匀的，为保证用水，生活给水管道的设计流量应为建筑内，卫生器具按最不利情况组合出流时的最大瞬时流量，又称设计秒流量。

建筑内给水管道设计秒流量的确定方法世界各国都作了大量的研究，归纳起来有以下三种：1. 经验法2.3.1 设计秒流量计算方法概述这种计算法早期在英国采用于仅有少数卫生器具的私用住宅和公用建筑中，它是根据经验制定出几种卫生器具(浴盆、1. 经验法2. 平方根法3. 概率法洗涤盆、洗脸盆、淋浴莲蓬头)的大致出水量，将其相加得到给水管道设计流量。

２. 平方根法对有少数住户的住宅建筑中各种卫生器具，设定同时使用系数确定管道流量。

经验法具有简捷方便的优点，但不够精确。

其基本形式为：q g =bN 1/2，其计算结果偏小。

3. 概率法其基本论点是：影响建筑给水流量的主要参数即任一幢建筑给水系统中的卫生器具总数量(n)和放水使用概率(p)，在一定条件下有多少个同时使用，应遵循概率随机事件数量规律性。

由于n为正整数，放水使用概率p满足0＜p＜1的条件，因此给水流量的概率分布符合二项分布规律。

该理论方法正确，但需进行大量卫生器具使用频率实测工作的基础上，才能使用该计算方法。

目前一些发达国家主要采用概率法建立设计秒流量公式，并结合一些经验数据，制成图表，供设计使用十分简便。

2.3 给水设计秒流量2.3.2 当前我国使用的生活给水管网设计秒流量的计算公式（1）住宅生活给水管道设计秒流量计算公式（2-5）式中q g——计算管段的设计秒流量，L/s；U——计算管段的卫生器具给水当量同时出流概率，%；N——计算管段的卫生器具给水当量总数；g0.2 ——1个卫生器具给水当量的额定流量，L/s。

给排水设计计算书一．给水计算按照建筑给水排水设计规范（GB 50015-2003）（2009年版）进行计算 计算公式：1:计算最大用水时卫生器具给水当量平均出流概率：(%)36002.01000•••=T N mK q U g hL式中：U 0 -- 生活给水管道的最大用水时卫生器具给水当量平均出流概率（%）； q L -- 最高用水日的用水定额； m -- 每户用水人数； K h -- 小时变化系数；N g -- 每户设置的卫生器具给水当量数； T -- 用水时数（h ）；0.2 -- 一个卫生器具给水当量的额定流量（L/s ）；2:计算卫生器具给水当量的同时出流概率：(%))1(α110049.0ggc N N U +=式中：U -- 计算管段的卫生器具给水当量同时出流概率（%）；αc -- 对应于不同U 0的系数；N g -- 计算管段的卫生器具给水当量总数；3:计算管段的设计秒流量：g g N U q ••=2.0式中：q g -- 计算管段的设计秒流量（L/s ）；U -- 计算管段的卫生器具给水当量同时出流概率（%）； N g -- 计算管段的卫生器具给水当量总数； 各楼层计算结果如下1. 市政给水系统（1-5层） 各楼层计算结果如下2. 加压给水系统（6-11层）各楼层计算结果如下3. 加压给水系统（12-17层）各层用水点压力计算表二．排水计算采用当量法计算计算原理参照《建筑给水排水设计规范GB50015-2003》（2009年版），采用公共建筑采用当量法基本计算公式max α12.0q N q p p +=式中： q p -计算管段的排水设计秒流量（L/s ） N p -计算管段的卫生器具排水当量总数q max-计算管段上最大一个卫生器具的排水流量（L/s）α-根据建筑物用途而定的系数：1.5计算结果：1.卫生间污水系统：立管伸顶通气管，底层单独排出2.前编号后编号当量(Ng)流量(l/s)管径(DN)充满度h/D流速(m/s)坡度(m/m)1 2 5.70 1.88 1102 3 11.40 2.61 1103 4 17.10 2.74 1104 5 22.80 2.86 1105 6 28.50 2.96 1106 7 34.20 3.05 1107 8 39.90 3.14 1108 9 45.60 3.22 1109 10 51.30 3.29 11010 11 57.00 3.36 11011 12 62.70 3.43 11012 13 68.40 3.49 11013 14 74.10 3.55 11014 15 79.80 3.61 11015 16 85.50 3.66 11016 17 91.20 3.72 110 2.厨房废水系统：立管伸顶通气管，底层单独排出前编号后编号当量(Ng)流量(l/s)管径(DN)充满度h/D流速(m/s)坡度(m/m)1 2 1.00 0.33 1102 3 2.00 0.66 1103 4 3.00 0.99 1104 5 4.00 1.32 1105 6 5.00 1.65 1106 7 6.00 1.98 1107 8 7.00 2.31 1108 9 8.00 2.51 1109 10 9.00 2.54 11010 11 10.00 2.57 11011 12 11.00 2.60 11012 13 12.00 2.62 11013 14 13.00 2.65 11014 15 14.00 2.67 11015 16 15.00 2.70 11016 17 16.00 2.72 1103.阳台废水系统：立管伸顶通气管，底层单独排出前编 号 后编 号 当量 (Ng) 流量 (l/s) 管径 (DN) 充满度 h/D 流速 (m/s) 坡度 (m/m) 1 2 1.50 0.50 75 2 3 3.00 0.81 75 3 4 4.50 0.88 75 4 5 6.00 0.94 757 5 6 7.50 0.99 75 6 7 9.00 1.04 75 7 8 10.50 1.08 75 8 9 12.00 1.12 75 9 10 13.50 1.16 75 10 11 15.00 1.20 75 11 12 16.50 1.23 75 12 13 18.00 1.26 75 13 14 19.50 1.29 75 14 15 21.00 1.32 75 15 16 22.50 1.35 75 161724.001.3875三．消火栓计算消火栓系统计算（新规范）计算原理参照《全国民用建筑工程设计技术措施2009》，《建筑给水排水工程》（中国建筑工业出版社） 基本计算公式1、最不利点消火栓流量：q xh BH q =式中：q xh -- 水枪喷嘴射出流量(L/s) （依据规范需要与水枪的额定流量进行比较，取较大值） B -- 水枪水流特性系数H q -- 水枪喷嘴造成一定长度的充实水柱所需水压（mH 2 O ） 2、最不利点消火栓压力：222++=++=Bq q L A H H h H xh xhd d sk q d xh 式中：H xh -- 消火栓栓口的最低水压(0.010MPa) h d --消防水带的水头损失(0.01MPa)h q -- 水枪喷嘴造成一定长度的充实水柱所需水压(0.01MPa) A d -- 水带的比阻 L d -- 水带的长度(m)q xh -- 水枪喷嘴射出流量(L/s) B-水枪水流特性系数H sk -- 消火栓栓口水头损失，宜取0.02Mpa 3、次不利点消火栓压力：j f xh xh h h H H +++=层高最次式中：H 层高 -- 消火栓间隔的楼层高(m)H f+j -- 两个消火栓之间的沿程、局部水头损失(m) 4、次不利点消火栓流量：BL A H q d d xh xh 12次次+=（依据规范需要与水枪的额定流量进行比较，取较大值） 5、流速V ：2π4jxh D q v =式中：q xh -- 管段流量L/s D j -- 管道的计算内径（m ） 6、水力坡降：3.1200107.0jd v i =式中：i -- 每米管道的水头损失（mH 20/m ） V -- 管道内水的平均流速（m/s ） D j -- 管道的计算内径（m ） 7、沿程水头损失：L i h ×=沿程式中：L -- 管段长度m8、局部损失（采用当量长度法）：L i h ×=局部(当量)式中：L(当量) -- 管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C)计算参数：水龙带材料：麻织 水龙带长度：25m 水龙带直径：65mm 水枪喷嘴口径：19mm 充实水柱长度：17.5 m入口压力: 90.06 米水柱。

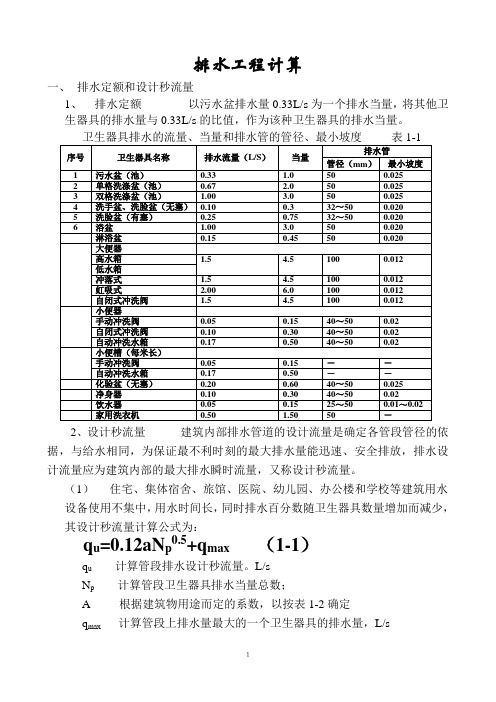

排水工程计算一、排水定额和设计秒流量1、排水定额以污水盆排水量0.33L/s为一个排水当量，将其他卫生器具的排水量与0.33L/s的比值，作为该种卫生器具的排水当量。

2、设计秒流量建筑内部排水管道的设计流量是确定各管段管径的依据，与给水相同，为保证最不利时刻的最大排水量能迅速、安全排放，排水设计流量应为建筑内部的最大排水瞬时流量，又称设计秒流量。

（1）住宅、集体宿舍、旅馆、医院、幼儿园、办公楼和学校等建筑用水设备使用不集中，用水时间长，同时排水百分数随卫生器具数量增加而减少，其设计秒流量计算公式为：q u=0.12aN p0.5+q max（1-1）q u计算管段排水设计秒流量。

L/sN p计算管段卫生器具排水当量总数；A 根据建筑物用途而定的系数，以按表1-2确定q max计算管段上排水量最大的一个卫生器具的排水量，L/s１用1-1式计算排水管网起端的管段，因连接的卫生器具较少，计算结果有时会大于该管段上所有卫生器具排水流量的总和，这时应按该管段所有卫生器具排水流量的累加值作为设计秒流量（2）工业企业生活间、公共浴室、洗衣房、公共食堂、实验室、影剧院、体育场等建筑的卫生设备使用集中，排水时间集中，同时排水时间集中，同时排水百分数高，其排水设计秒流量计算公式为：q u=Σq p·n0·b （1-2）式中q u 计算管段排水设计秒流量，L/sq p 同类型的一个卫生器具排水流量，L/sn0 同类型卫生器具数b 卫生器具同时排水百分数，冲洗水箱大便器按12%计算，其他卫生器具同给水。

例题：某6层集体宿舍男厕排水系统轴测图，管材为排水铸铁管。

每层横支管设污水盆1个，自闭式冲洗阀小便器2个，自闭式冲洗阀大便器3个，试计算确定管径。

解：1、横支管计算按公式（1-1）计算排水设计秒流量，其a去取1.5，卫生器具当量和排水流量2、立管计算1根立管接纳的排水当量总数为：N P=15.10×6=90.6最下部管段排水设计秒流量q u=0.12aN p0.5+q max=0.12×1.5×90.61/2+1.5=3.2L/s查表1-4，选用立管管径DN=100mm，因设计秒流量3.2L/s小于最大允２许排水流量4.5L/s，所以不需要设专用通气管。

住宅给水设计秒流量计算例1：生活给水设计计算草图如图1所示，立管A和B服务于每层六户的10层普通住宅Ⅱ型，每户一厨一卫，生活热水由家用燃气热水器供应，每户的卫生器具及当量为：洗涤盆1只（N=1.0）；坐便器1具（N=0.5）；洗脸盆1只（N=0.75）；淋浴器1具（N=0.75）；洗衣机水嘴1个（N=1.0）。

立管C和D服务于每层四户的10层普通住宅Ⅲ型，每户两卫一厨，生活热水由家用燃气热水器供应，每户的卫生器具及当量为：洗涤盆1只（N=1.0）；坐便器2具（N=0.5*1＝1）；洗脸盆2只（N=0.75*2=1.5）；浴盆1只（N=1.2），淋浴器1具（N=0.75）；洗衣机水嘴1个（N=1.0）。

计算给水设计秒流量。

计算：立管A 和B ：查表2.2.1，取生活用水定额：250L/人•天；用水时间24小时；时变化系数2.8。

设户均人数3.5人。

查表2.1.1，小计户当量N g =4.0。

最大用水时卫生器具给水当量平均出流概率为：U 0==0.03543600*24*4*2.08.2*5.3*250查表2.3.1;αc =0.02413立管C 和D ：查表2.2.1，取生活用水定额：280L/人•天；用水时间24小时；时变化系数2.5。

设户均人数4人。

查表2.1.1，小计户当量N g =6.45。

最大用水时卫生器具给水当量平均出流概率为：U 0==0.02513600*24*45.6*2.05.2*4*280查表2.3.1;αc =0.01522管段2～3的最大用水时卫生器具给水当量平均出流概率为：0318.010*4*45.62*10*6*40251.0*10*4*45.60354.0*2*10*6*4)3~2(0=++=U 查表2.3.1;αc =0.02095管段3～4的最大用水时卫生器具给水当量平均出流概率为：0301.02*10*4*45.62*10*6*40251.0*2*10*4*45.60354.0*2*10*6*4)3~2(0=++=U 查表2.3.1;αc =0.01947设计秒流量计算如下表：例2：有一26层高级宾馆，6层至26层为客房，给水采用分区供水，-1层至5层为低区， 6层至15层为中区，16层至26层为高区，高区和中区通过屋顶水箱分别供水，卫生间平面和计算简图如图，计算中区给水设计秒流量。

附 1.5设计秒流量的计算1.5.1设计流量计算(1)最高日用水量Qd最高日用水量按式(1-1)计算:3(/)1000dd mq Q m d =(1-1) 式中m —设计单位数(如人数、床位数等) q d 一用水定额，见表1-9、10 采用公式(1-1)应注意以下几点:1）该公式适用于各类建筑物用水、汽车库汽车冲洗用水、绿化用水、道路浇洒用水。

2）对于多功能的建筑物，如商住楼、宾馆、大会堂、影剧院等，应分别按不同建筑物的用水量定额，计算各自的最高日用水量，然后将同时用水者叠加，取最大一组用水量作为整幢建筑物的最高日用水量。

3）对一幢建筑可用于几种功能时，应按耗水量最大的功能计算。

4)一幢建筑物的服务人数超过范围时，设计单位数应按实际单位数计算，如集体宿舍内附设公共浴室，该浴室还为其它人员服务时，其浴室用水量应按全部服务对象计算。

5)建筑物实际用水项目超出或少于范围时，其用水量应作相应增减。

如医院、旅馆增设洗衣房时应增加洗衣房的用水量。

6)设计单位数应由建设单位或建筑专业提供。

当无法取得数据时，在征得建设单位同 意下，可按卫生器具一小时用水量和每日工作时数来确定最高日用水量。

(2)工业企业生产用水量:应根据工业生产工艺、设备、工作制度、供水水质和水温等因 素并结合供水系统状况来选择和确定生产用水量。

(3)消防用水量:见第2章。

(4)最大小时生活用水量:最大小时用水量按式(1-2)计算:3(/)dh Q Q K m h T=(1-2) 式中Qh —最大小时用水量3(/)m hQd 最高日用水量3(/)m d 或最大班用水量3(/)m 班;T —每日或最大班用水时间(h) K —小时变化系数，见表1-9,10 (5)生活给水设计秒流量:1)住宅、集体宿舍、旅馆、宾馆、医院、幼儿园、办公楼、学校等建筑物生活给水设计秒流量，应按式(1-3)计算:0.2(/)g g q KN L s = (1-3)式中g q —设计秒流量(L/s)a,K —根据建筑物用途而定的系数，见表1-20; g N —计算管段的卫生器具给水当量总数，见表1-16采用公式(1-3)应注意几点:①如计算值小于该管段上一个最大卫生器具给水额定流量时，应采用一个最大的卫生器具给水额定流量作为设计秒流量。
