link8单元描述

Beam3二维弹性单元特性Beam3单元是一种可承受拉、压、弯作用的单轴单元。

单元的每个节点有三个自由度，即沿x,y方向的线位移及绕Z轴的角位移。

本单元更详细的说明见《ANSYS, Inc. Theory Reference》，其它的二维梁单元还有塑性梁单元Beam23及非对称变截面梁Beam54。

假设与限制:梁单元必须位于X-Y平面内，长度及面积不可为0;对任何形状截面的梁等效高度必须先行决定，因为弯曲应力的计算为中性轴至最外边的距离为高度的一半；单元高度仅用于弯曲及热应力的计算；作用的温度梯度假定为沿长度方向线性通过等效高度；若不使用大变形时，转动惯量可为0。

BEAM3在软件各产品中的使用限制：当使用以下产品时，BEAM3单元的使用还要受到以下限制：ANSYS专业版：不能计算阻尼材料.体荷载不能为热流量.能考虑的特性仅限应力硬化及大挠度两项。

Beam4 单元描述Beam4是一种可用于承受拉、压、弯、扭的单轴受力单元。

这种单元在每个节点上有六个自由度：x、y、z三个方向的线位移和绕x,y,z三个轴的角位移。

可用于计算应力硬化及大变形的问题。

通过一个相容切线刚度矩阵的选项用来考虑大变形（有限旋转）的分析。

关于本单元更详细的介绍请参阅《ansys理论手册》,关于渐变的非对称弹性梁的问题应按beam44单元考虑，三维塑性梁应按beam24单元考虑。

（如果省略节点K或Θ角为0度，则单元的Y轴平行于整体坐标系下的X－Y平面）假设与限制:长度及面积不可为0，当不进行大变形分析时惯性矩可以为0;对任何形状截面的梁等效高度必须先行决定，因为弯曲应力的计算为中性轴至最外边的距离为高度的一半；单元高度仅用于弯曲及热应力的计算；作用的温度梯度假定为沿长度方向线性通过等效高度；当使用相容切线刚度矩阵（KEYOPT(2) = 1）时，一定要注意使用切合实际的（即，按比例的）单元实常数。

这是因为相容应力刚度矩阵是基于单元应力计算的，如果人为取过大或过小的截面特性，则计算的应力可能不正确，导致相应的应力刚度矩阵也不正确（相容应力刚度矩阵的某些分量或能变成无穷大）。

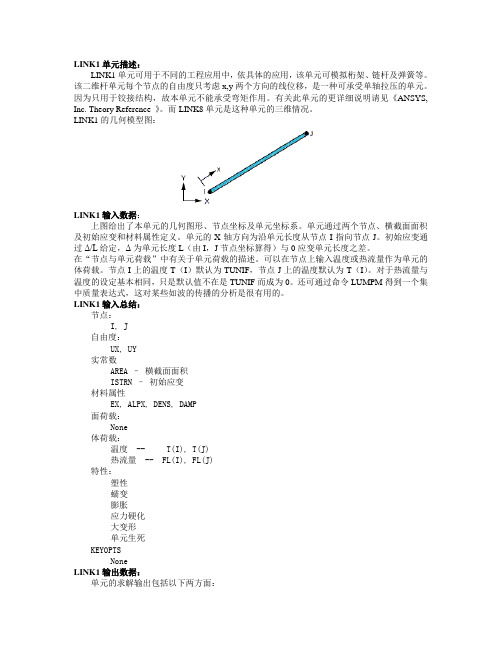

LINK1单元描述：LINK1单元可用于不同的工程应用中，依具体的应用，该单元可模拟桁架、链杆及弹簧等。

该二维杆单元每个节点的自由度只考虑x,y两个方向的线位移，是一种可承受单轴拉压的单元。

因为只用于铰接结构，故本单元不能承受弯矩作用。

有关此单元的更详细说明请见《ANSYS, Inc. Theory Reference 》。

而LINK8单元是这种单元的三维情况。

LINK1的几何模型图：LINK1输入数据：上图给出了本单元的几何图形、节点坐标及单元坐标系。

单元通过两个节点、横截面面积及初始应变和材料属性定义。

单元的X轴方向为沿单元长度从节点I指向节点J。

初始应变通过Δ/L给定，Δ为单元长度L（由I，J节点坐标算得）与0应变单元长度之差。

在“节点与单元荷载”中有关于单元荷载的描述。

可以在节点上输入温度或热流量作为单元的体荷载。

节点I上的温度T（I）默认为TUNIF，节点J上的温度默认为T（I）。

对于热流量与温度的设定基本相同，只是默认值不在是TUNIF而成为0。

还可通过命令LUMPM得到一个集中质量表达式，这对某些如波的传播的分析是很有用的。

LINK1输入总结：节点：I, J自由度：UX, UY实常数AREA –横截面面积ISTRN –初始应变材料属性EX, ALPX, DENS, DAMP面荷载：None体荷载：温度 -- T(I), T(J)热流量 -- FL(I), FL(J)特性：塑性蠕变膨胀应力硬化大变形单元生死KEYOPTSNoneLINK1输出数据：单元的求解输出包括以下两方面：●●节点位移包括的全部节点解中；●●其它输出信息见“LINK1单元结果输出说明表”以下的“LINK1应力计算图”也说明了一些情况，而有关结果输出的总体介绍参见“Solution Output”，对结果的查看方法请见《ANSYS Basic Analysis Guide 》LINK1应力计算图以下“单元输出信息表”中第一列给出了各输出项的名称，用命令ETABLE（POST1）及ESOL（POST26）可定义这些变量用于查询。

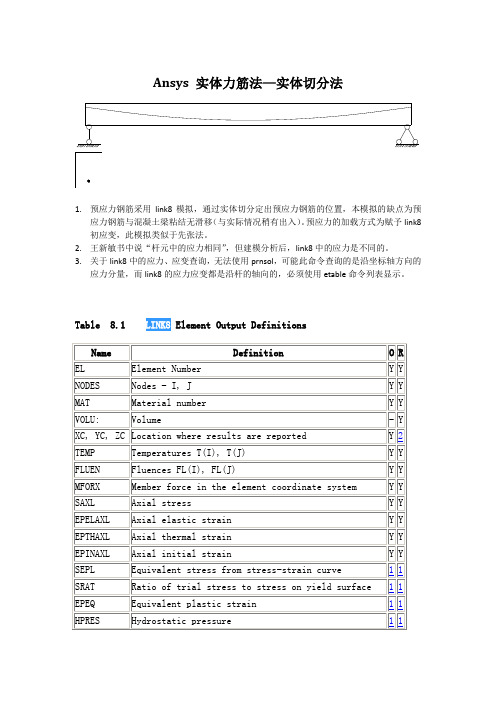

Ansys 实体力筋法—实体切分法1.预应力钢筋采用link8模拟，通过实体切分定出预应力钢筋的位置，本模拟的缺点为预应力钢筋与混凝土梁粘结无滑移（与实际情况稍有出入）。

预应力的加载方式为赋予link8初应变，此模拟类似于先张法。

2.王新敏书中说“杆元中的应力相同”，但建模分析后，link8中的应力是不同的。

3.关于link8中的应力、应变查询，无法使用prnsol，可能此命令查询的是沿坐标轴方向的应力分量，而link8的应力应变都是沿杆的轴向的，必须使用etable命令列表显示。

Table 8.1 LINK8 Element Output DefinitionsTable 8.2 LINK8 Item and Sequence Numbers表8.1是对表8.2中输出项含义的解释4.Plnsol与plesol的区别？Plesol显示的图比plnsol多了单元的划分轮廓。

5.Prnsol与presol的区别？Presol列出时以单元为准，在依次列出此单元上节点的应力应变。

Prnsol只是以节点列出结果，不以单元为准。

Ansys程序!实体切分法的三种建模示例finish$/clear$/prep7!0.定义变量EMST=1.95E5$as=139$tf=180e3denss=7921e-12$emcon=3.45e4densc=2300e-12r0=9000$b=150$h=200$d0=40dd=200-2*d0$spanl=3000d1=（39-3*sqrt(29)）/35*dd-d0!1.定义单元与材料性质et,1,solid95$et,2,link8mp,ex,1,emcon$mp,prxy,1,0.2$mp,dens,1,denscmp,ex,2,emst$mp,prxy,2,0.3$mp,dens,2,denss$r,1r,2,as,tf/(emst*as)*1.0271!2.切分体形成力筋线blc4,,,b,h,spanllsel,none !选择空线集，为后面的布尔运算提供方便k,9,-10,h-d0$k,10,-10,-d1,spanl/2k,11,-10,h-d0,spanl$l,9,10$l,10,11lfillt,13,14,r0$lcomb,allk,14,b+10,h-d0$l,9,14adrag,13,,,,,,14$lsel,all$vsba,1,7wpoff,b/2$wprota,,,90$vsbw,allwpcs,-1$wpoff,,,spanl/2$vsbw,allwpoff,,,500!3.划分单元网格!wpcs,-1lsel,s,line,,7,45,38latt,2,2,2$lesize,all,40$lmesh,allesize,40$vatt,1,1,1$mshape,0mshkey,1$vmesh,all$allsel,all!4.定义约束和荷载，并求解lsel,s,loc,z,0$lsel,a,loc,z,spanllsel,r,loc,y,0$dl,all,,uydk,kp(0,0,0),ux,,,,uzdk,kp(0,0,spanl),uxallsel,all/solu$acel,,9800$solve$finish!5.查看结果/post1$pldisp,1etable,sigs,ls,1$plls,sigs,sigs,1path,kzhx,2ppath,1,,0,0,spanl/2ppath,2,,0,0,spanl/2pdef,sigc,s,z$plpath,sigcpath,kzsx,2ppath,1,,b/2,0,spanl/2$ppath,2,,b/2,h,spanl/2$pdef,sigc,s,z,$plpath,sigc!后处理（试验）plnsol,u,y,2$plnsol,u,z,2$plesol,u,z,0presol,s,zETABLE,SI,LEPEL,1PRETAB,SIETABLE,STRESS,LS,1PRETAB,STRESSpresol,s。

ansys单元类型种类统计单元名称种类单元号LINK (共12种) 1,8,10,11,31,32,33,34,68,160,167,180PLANE (共20种)2,13,25,35,42,53,55,67,75,77,78,82,83,121,145,146,162,182,183,223 BEAM (共09种)3,4,23,24,44,54,161,188,189SOLID (共30种)5,45,46,62,64,65,69,70,87,90,92,95,96,97,98,117,122,123,127,128,147,148,164,168, 185,186,187,191,226,227COMBIN (共05种)7,14,37,39,40INFIN (共04种)9,47,110,111CONTAC (共05种)12,26,48,49,52PIPE (共06种)16,17,18,20,59,60MASS (共03种)21,71,166MATRIX (共02种)27,50SHELL (共19种)28,41,43,51,57,61,63,91,93,99,131,132,143,150,157,163,181,208,209 FLUID (共14种)29,30,38,79,80,81,116,129,130,136,138,139,141,142SOURC (共01种)36HYPER (共06种)56,58,74,84,86,158VISCO (共05种)88,89,106,107,108CIRCU (共03种)94,124,125TRANS (共02种)109,126INTER (共05种)115,192,193,194,195HF (共03种)118,119,120ROM (共01种)144SURF (共04种)151,152,153,154COMBI (共01种)165TARGE (共02种)169,170CONTA (共06种)171,172,173,174,175,178PRETS (共01种)179MPC (共01种)184MESH (共01种)20ANSYS分析结构静力学中常用的单元类型一、单元类型选择概述：ANSYS的单元库提供了100多种单元类型，单元类型选择的工作就是将单元的选择范围缩小到少数几个单元上；单元类型选择方法：1.设定物理场过滤菜单，将单元全集缩小到该物理场涉及的单元；二、单元类型选择方法（续一）2.根据模型的几何形状选定单元的大类，如线性结构则只能用“Plane、Shell”这种单元去模拟；3.根据模型结构的空间维数细化单元的类别，如确定为“Beam”单元大类之后，在对话框的右栏中，有2D和3D的单元分类，则根据结构的维数继续缩小单元类型选择的范围；三、单元类型选择方法（续二）4.确定单元的大类之后，又是也可以根据单元的阶次来细分单元的小类，如确定为“Solid-Quad”，此时有四种单元类型：Quad 4node 42 Quad 4node 183 Quad 8node 82 Quad 8node 183 前两组即为低阶单元，后两组为高阶单元；四、单元类型选择方法（续三）5.根据单元的形状细分单元的小类，如对三维实体，此时则可以根据单元形状是“六面体”还是“四面体”，确定单元类型为“Brick”还是“Tet”；五、单元类型选择方法（续四）6.根据分析问题的性质选择单元类型，如确定为2D的Beam单元后，此时有三种单元类型可供选择，如下：2D elastic 3 2Dplastic 23 2D tapered 54，根据分析问题是弹性还是塑性确定为“Beam3”或“Beam4”，若是变截面的非对称的问题则用“Beam54”。

单元详解——LINK8LINK8—3-D杆MP ME ST PR PP ED元素描述LINK8i是一种能应用于多种工程实际的杆元素。

元素能被应用于桁架，垂缆，杆件，弹簧等。

这个三维的杆元素只能承受单轴的拉压，元素每个节点上有三个自由度：x,y,和z方向的位移。

在销钉式结构中元素不允许有弯曲。

塑性，潜变，膨胀，应力强化，大变形(plasticity,creep,swelling,stress stiffening, and large deflection)都是允许的。

在ANSYS Theory Reference的14.8中有关于此元素更详细的介绍。

关于只能承受拉与压的描述可以参考LINK10。

图示1.LINK83-D杆输入数据几何形状，节点位置，元素坐标系均由以上所示。

元素由两个节点定义，（节点位置），界面计，延伸率（initial strain？），材料属性（均是输入）。

元素的长度上的正方向（x-axis）是从节点I到节点J。

元素的延伸率（initial strain？）(ISTRN)由/L（求得）,在这里长度变化量,L是不受载时的长度（不变形时的）。

元素的负载的描述请见Node and Element Loads.温度（temperatures）和fluences作为体负载加在节点上。

节点I的温度T(I)默认为TUNIF.节点J的温度T(J)则默认为T(I)。

在不更改TUNIF的情况下fluence的默认情况与上相似。

在Input Summary中有元素的输入的概要描述。

ElementInput中有完整描述。

LINK8输入概要输出数据此元素输出（的获得）有两种形式：节点位移包含于节点解中。

附加输出在LINK8 元素输出定义中个别输出项由3-D杆的输出举例说明。

在解的输出中则给出元素解的通用描述。

请见ANSYS Basic Analysis Guide。

图示2.LINK83-D杆的输出元素输出的表格定义中所用的标记：冒号（：）表示可以由[ETABLE,ESOL]的形式获取。

ANSYS 理论基础一、钢筋混凝土模型1、Solid65单元——模拟混凝土和岩石等抗压能力远大于抗拉能力的非均匀材料开发的单元，可以模拟混凝土中的加强钢筋（或玻璃纤维、型钢等）；普通8节点三维等参元，增加针对混凝土材料参数和整体式钢筋模型；基本属性：——可以定义3种不同的加固材料；——混凝土具有开裂、压碎、塑性变形和蠕变的能力;—-加强材料只能受拉压,不能承受剪切力。

三种模型：分离式模型——把混凝土和钢筋作为不同的单元来处理，各自划分单元,或钢筋视为线单元（杆件link－spar8或管件pipe16,20）；钢筋和混凝土之间可以插入粘结单元来模拟界面的粘结和滑移；整体式模型——将钢筋分布于整个单元中，假定混凝土和钢筋粘结很好,并把单元视为连续均匀材料；组合式模型—-分层组合式：在横截面上分成许多混凝土层和若干钢筋层，并对截面的应变作出某些假设（如应变沿截面高度为直线）；或采用带钢筋膜的等参单元。

2、本构模型线性弹性、非线性弹性、弹塑性等；强度理论——Tresca、V on Mises、Druck —Prager等；3、破坏准则单轴破坏（Hongnested等）、双轴破坏（修正的莫尔库仑等）、三轴破坏（最大剪应力、Druck—Prager等），三参数、五参数模型；混凝土开裂前，采用Druck—Prager屈服面模型模拟塑性行为；开裂失效准则,采用William-Warnke五参数强度模型.4、基本数据输入混凝土：ShrCf-Op—张开裂缝的剪切传递系数,0~1ShrCf—Ol—闭合裂缝的剪切传递系数，0。

9～1UnTensSt—抗拉强度，UnCompSt—单轴抗压强度,（若取-1，则以下不必要）BiCompSt—双轴抗压强度，HydroPrs—静水压力,BiCompSt—静水压力下的双轴抗压强度，UnCompSt-静水压力下的单轴抗压强度,TenCrFac—拉应力衰减因子。

加固材料（材料号、体积率、方向角）二、其他材料模型在Ansys中，可在Help菜单中查阅各种不同单元的特性.例1、矩形截面钢筋混凝土板在中心点处作用－2mm的位移,分析板的受力、变形、开裂（采用整体模型分析法).材料性能如下:1、混凝土弹性模量E=24GPa，泊松比ν=0。

应熟悉的单元杆单元：LINK8、LINK10、LINK180梁单元：BEAM3、BEAM4、BEAM188、BEAM189管单元：PIPE16、PIPE202D实体单元：PLANE82、PLANE183 3D实体单元：SOLID65、SOLID92/95、SOLID191壳单元：SHELL63、SHELL93、SHELL181弹簧单元：COMBIN14、COMBIN39质量单元：MASS21矩阵单元：MATRIX27表面效应单元：SURF154LINK1单元有着广泛的工程应用，比如：桁架、连杆、弹簧等等。

这种二维杆单元是杆轴方向的拉压单元，每个节点有2个自由度：沿节点坐标系x、y方向的平动。

就象在铰接结构中的表现一样，本单元不承受弯矩。

单元的详细特性请参考理论手册。

三维杆单元的描述参见LINK8。

下图是本单元的示意图LINK8单元有着广泛的工程应用，比如：桁架、缆索、连杆、弹簧等等。

这种三维杆单元是杆轴方向的拉压单元，每个节点有3个自由度：沿节点坐标系x、y、z方向的平动。

就象在铰接结构中的表现一样，本单元不承受弯矩。

本单元具有塑性、蠕变、膨胀、应力刚化、大变形、大应变等功能。

其详细特性请参考理论手册。

仅受拉或仅受压的三维杆单元是LINK10。

LINK10—三维仅受拉或仅受压杆单元单元描述：LINK10单元独一无二的双线性刚度矩阵特性使其成为一个轴向仅受拉或仅受压杆单元。

使用只拉选项时，如果单元受压，刚度就消失，以此来模拟缆索的松弛或链条的松弛。

这一特性对于将整个钢缆用一个单元来模拟的钢缆静力问题非常有用。

当需要松弛单元的性能，而不是关心松弛单元的运动时，它也可用于动力分析（带有惯性或阻尼效应）。

此单元是SHELL41（KEYOPT(1)＝2，“布”选项）的线化版本如果分析的目的是研究单元的运动（没有松弛的单元），那么应该使用类似于LINK10的不能松弛的单元，比如：LINK8或PIPE59。

对于最终收敛结果为绷紧状态的结构，如果迭代过程中可能出现松弛状态，那么这种静力收敛问题也不能使用LINK10单元。
