CCTV监控系统安装施工方案1. 简介本文档旨在提供一份CCTV监控系统安装施工方案，以满足您的监控需求。

本方案将包括系统的设计、材料选型、安装步骤和测试，确保监控系统的稳定和可靠性。

2. 设计2.1 系统需求分析在开始设计之前，我们将与您沟通，了解您的监控需求和预期目标。

这样可以确保我们的设计方案满足您的实际需求。

2.2 硬件设备选择在设计过程中，我们将根据需求选择合适的硬件设备，包括摄像头、监控主机、存储设备等。

我们将综合考虑设备的性能、价格和可靠性，以提供最合适的选择。

2.3 网络布线规划监控系统需要良好的网络连接，我们将设计适合的网络布线方案，确保信号传输的稳定和高效。

3. 安装步骤3.1 准备工作在正式开始安装之前，我们将进行一系列准备工作，包括规划施工区域，准备所需工具和材料等。

3.2 摄像头安装我们将根据设计方案，在适当的位置安装摄像头。

确保摄像头稳固可靠，并能够覆盖所需监控区域。

3.3 主机与存储设备安装监控主机和存储设备是监控系统的核心部分，我们将根据设计方案进行安装和连接。

确保主机与存储设备的稳定运行和数据存储。

3.4 网络连接和配置我们将根据网络布线方案连接摄像头、主机和存储设备，并配置网络参数。

确保设备能够正常通信和数据传输。

4. 测试和调试完成安装后，我们将进行系统的测试和调试。

这将包括监控画面测试、网络连接测试和存储设备测试。

确保系统的正常运行和稳定性。

5. 培训和维护为了确保您能够正确使用监控系统，我们将提供相关培训，教授使用方法和注意事项。

并为您提供维护和技术支持，以保证系统的持续运行。

以上是我们的CCTV监控系统安装施工方案。

如需进一步了解或有任何疑问，请随时联系我们。

谢谢！。

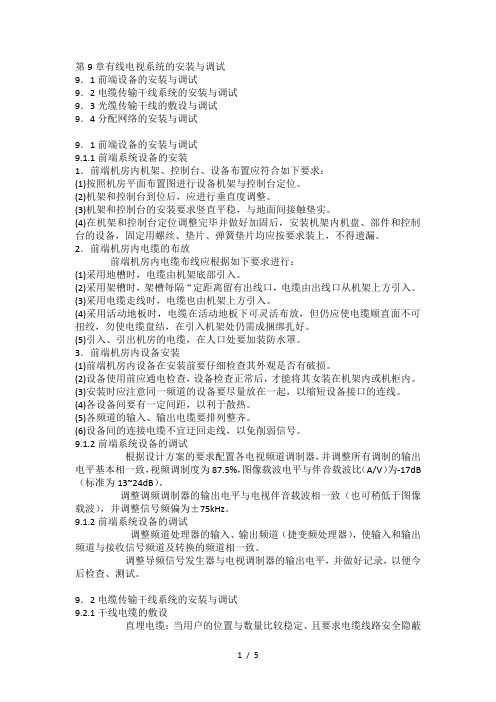

第9章有线电视系统的安装与调试9．1前端设备的安装与调试9．2电缆传输干线系统的安装与调试9．3光缆传输干线的敷设与调试9．4分配网络的安装与调试9．1前端设备的安装与调试9.1.1前端系统设备的安装1．前端机房内机架、控制台、设备布置应符合如下要求：(1)按照机房平面布置图进行设备机架与控制台定位。

(2)机架和控制台到位后，应进行垂直度调整。

(3)机架和控制台的安装要求竖直平稳，与地面间接触垫实。

(4)在机架和控制台定位调整完毕并做好加固后，安装机架内机盘、部件和控制台的设备，固定用螺丝、垫片、弹簧垫片均应按要求装上，不得遗漏。

2．前端机房内电缆的布放前端机房内电缆布线应根据如下要求进行：(1)采用地槽时，电缆由机架底部引入。

(2)采用架槽时，架槽每隔“定距离留有出线口，电缆由出线口从机架上方引入。

(3)采用电缆走线时，电缆也由机架上方引入。

(4)采用活动地板时，电缆在活动地板下可灵活布放，但仍应使电缆顺直面不可扭绞，勿使电缆盘结，在引入机架处仍需成捆绑扎好。

(5)引入、引出机房的电缆，在人口处要加装防水罩。

3．前端机房内设备安装(1)前端机房内设备在安装前要仔细检查其外观是否有破损。

(2)设备使用前应通电检查，设备检查正常后，才能将其女装在机架内或机柜内。

(3)安装时应注意同一频道的设备要尽量放在一起，以缩短设备接口的连线。

(4)各设备间要有一定间距，以利于散热。

(5)各频道的输入、输出电缆要排列整齐。

(6)设备间的连接电缆不宜迂回走线，以免削弱信号。

9.1.2前端系统设备的调试根据设计方案的要求配置各电视频道调制器，并调整所有调制的输出电平基本相一致，视频调制度为87.5%，图像载波电平与伴音载波比（A/V）为-17dB （标准为13~24dB）。

调整调频调制器的输出电平与电视伴音载波相一致（也可稍低于图像载波），并调整信号频偏为±75kHz。

9.1.2前端系统设备的调试调整频道处理器的输入、输出频道（捷变频处理器），使输入和输出频道与接收信号频道及转换的频道相一致。

广播电视传输系统的性能优化与调试传输系统在广播电视领域中起着至关重要的作用，它直接影响着信号的质量和传输的效果。

为了确保广播电视节目的高清晰度和稳定性，需要对传输系统进行性能优化和调试。

本文将介绍广播电视传输系统的性能优化与调试的一些关键步骤和注意事项。

一、信号传输质量的优化1. 信号源的选择：选择高质量的信号源是保证传输质量的基础。

信号源可以是卫星接收器、摄像机或其他设备。

在选择时，要考虑信号源的分辨率、码率、色彩表现等因素，尽量选择符合广播电视标准的信号源。

2. 信号调制与解调：传输系统中信号的调制与解调对传输质量有直接影响。

选择适合的调制方式，如QAM（Quadrature Amplitude Modulation）或COFDM（Coded Orthogonal Frequency Division Multiplexing），并调整调制参数，以提高信号的容错性和抗干扰能力。

3. 信号编码与解码：信号编码和解码对信号的压缩和恢复起着重要作用。

选择合适的编码标准，如MPEG-2或H.264，并根据程序源的要求设置适当的码率和帧率。

同时，要确保解码器的性能和兼容性，以实现高质量的信号传输。

二、传输通道的优化1. 信号传输介质的选择：广播电视传输系统可以通过卫星、光纤、同轴电缆等不同介质进行传输。

根据传输距离、带宽需求和经济考虑，选择合适的传输介质，并注意介质的损耗和故障率等因素。

2. 传输路径的优化：传输路径中的设备和连接方式也会影响传输质量。

合理设计和布置传输路径，避免信号干扰和衰减。

保持设备间的良好连接，选择适当的连接方式，如同轴连接、光纤连接或无线连接，以提高传输稳定性和效率。

3. 网络带宽管理：如果传输系统需要通过网络进行数据传输，就需要合理管理网络带宽。

设置合理的优先级和限制，确保广播电视节目的传输具有较高的带宽占用优先级，避免网络拥塞和带宽浪费。

三、性能调试与故障排除1. 设备参数的优化：在传输系统中，不同设备的参数设置可能会影响传输质量。

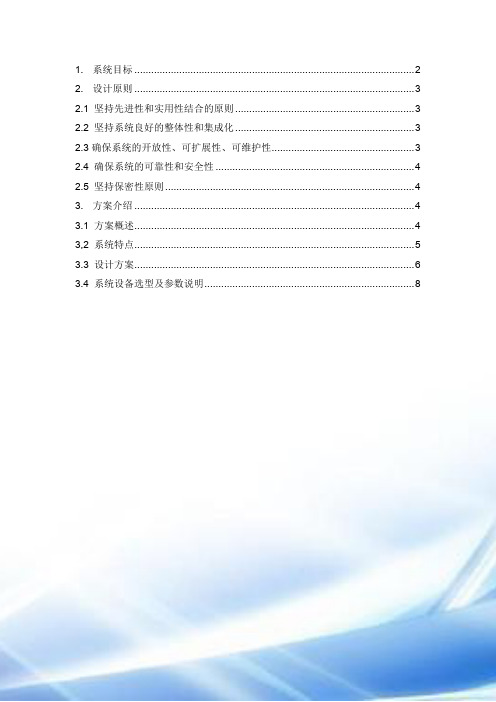

1.系统目标 (2)2.设计原则 (3)2.1 坚持先进性和实用性结合的原则 (3)2.2 坚持系统良好的整体性和集成化 (3)2.3确保系统的开放性、可扩展性、可维护性 (3)2.4 确保系统的可靠性和安全性 (4)2.5 坚持保密性原则 (4)3.方案介绍 (4)3.1 方案概述 (4)3,2 系统特点 (5)3.3 设计方案 (6)3.4 系统设备选型及参数说明 (8)闭路电视监控系统1. 系统目标●GA/T75-94 《安全防范工程程序和要求》●GB50198-94 《民用闭路监视电视系统工程技术规范》●GB/T50311-2000《建筑和建筑群综合布线系统工程设计规范》●GB/T50312-2000 《建筑和建筑群综合布线系统工程设计规范》●GA/T74-2000 《安全防范系统通用图形符号》●GA/72-94《楼宇对讲电控防资门通用技术条件》●GA/70-94《安全防范工程费用概预算编制办法》●GA308-2001 《安全防范系统验收规则》●GB/T50314-2000 《智能建筑设计标准》●GA/T367-2001 《视频安防监控系统技术要求》●GA/T367-2001 《入侵报警系统技术要求》●GB 10408.1-2000 《入侵探测器第一部分：通用要求》●GB 10408.4-2000 《入侵探测器第四部分：主动红外入侵探测器》●GB15207-94 《视频入侵报警器》●GB/T16677-1996 《报警图像信号有线传输装置》●GB15210-94 《通过式金属探测门通用技术要求》●GB16796-1997 《安全防范报警设备安全要求和实验方法》●GA 379.1到.10-2002 《报警传输系统串行数据接口的信息格式和协议第1到9部分》●GB7401-87 《彩色电视图像质量主观评价方法》●GA/T70-94 《安全防范工程费用该预算编制办法》●《中华人民共和国保守国家秘密法》●《中华人民共和国国家秘密法实施办法》●其它相关标准、规范2. 设计原则该系统的设计和实施的过程中，必须始终遵循如下基本原则：2.1 坚持先进性和实用性结合的原则一方面要努力采用己经推向市场的新技术；另一方面仔细考察新技术的成熟性，新技术的使用环境是否具备，新技术的设备可靠性、可维护性和相关配套设备是否容易购到等一系列问题，以最大限度地保护用户的投资。

中央人民广播电台大屏幕系统使用说明书1.系统拓扑图2.系统结构简介会议桌和操作台上电脑均为VGA信号源，视频信号部分通过VGA矩阵接入图像处理器，根据需要在大屏幕上显示。

音频信号部分通过AV矩阵接入音响放声系统。

有线电视视频信号部分通过HDMI接口转成的DVI信号，通过DVI矩阵接入图像处理器，根据需要在大屏幕上显示。

音频部分通过AV矩阵接入音响放声系统。

中控系统通过串口对矩阵，图像处理器和歌华机顶盒进行使用控制。

3.首先开启右侧电源开关箱中的电源开关，开启设备。

3.1接口控制选择“通讯”在“通讯设置”勾选“选用NET连接”将IP地址与操控电脑设置成同一网段。

完成通讯设置后可点击“连接处理器”，完成处理器与主控电脑的连接。

3.2拼接设置点击“主功能区”里的“拼接”选项进行拼接设置。

跟本项目的实际设备配置，应选为“4*4”，输出分辨率为“1366*768”3.3设置窗口显示在显示区域内用鼠标左击画出窗口位置或点击，窗口可在显示区域内随意拖动拉伸缩小。

注：若前期已经设置好通讯及拼接参数，再次使用时不做修改。

3.4更换信号显示左击选中要显示信号的窗口，然后双击左侧信号源栏里的想要显示在大屏幕上的信号。

，可随时更换替代任意接入信号。

4.中控触摸屏操作4.1触摸屏首页，点击会进入中央人民广播电台经济之声指挥中心图标，再点击触摸屏会进入操作界面。

4.2触摸屏主操控界面，控制界面分为，处理器；电脑矩阵；DVI矩阵；音频矩阵；机顶盒，可任意进入然后操作单独选项，退出系统则回到首页。

4.3处理器操作界面：点击主菜单处理器，然后进入处理器单独控制界面，进入后可根据处理器本身设定好的模式一一切换，可根据提前设定显示分屏模式或者全频模式，此页面可操作14个预置设置。

点击主控电脑上的“刷新”项即可在操作界面上显示相应的场景。

4.4电脑矩阵操作界面：点击主菜单电脑矩阵，然后进入电脑矩阵单独控制界面，可根据信号输入位置与信号输出位置来设定信号分配，（入使用桌插3用窗口6显示，我们只需要点击桌插3，然后再点击窗口6即可）。

调试大纲前言为了顺利、及时完成调试此项工程的调试工作，特编制本调试大纲。

大纲的编制严格遵照招标文件中调试大纲的编制要求，以设计图纸、设备厂家提供的资料为准。

大纲共分为四个部分，依次为总则、单机调试、联机调试的具体工作、调试中出现的问题及解决办法。

第一章总则1.1安全原则首先人员人身安全是第一位的。

由于设备的调试工作涉及到工艺、电气、自控等多方面的问题，且许多设备体积庞大、构造比较复杂，且绝大多数设备都是电动设备，这就要求调试人员在调试工作中特别要注意人身安全，防止触电、跌落摔伤等事故，事先必须经过安全教育方可上岗。

其次要保障设备安全。

在进行单机或联机操作时，必须了解设备安全操作方法，先前检查电路是否正常，防止因操作不当或电路故障引起的设备损坏和火灾。

因此本公司拟在厂区严格执行现有的ISO2000质量认证管理体系标准的管理方式并在新厂区增加如下安全防护用品：1.2安全管理措施1.施工中，认真执行国家《施工安全检查评分标准》、《施工现场临时用电安全规范》，以及省、市主管部门颁布的防雨、防滑、防雷、防暑降温和防毒安全保护措施。

2.建立强有力的安全管理各级保证体系,从组织上给予安全保证。

3.各种施工作业人员持证上岗，配备相应的足够的安全防护用具和劳保用品，严禁工作人员违章作业，管理人员违章指挥。

4.施工所用的机械、电器设备必须达到国家安全防护标准，各种自制设备、机电设备须通过施工前安全检验及性能检验合格后方可使用。

5.施工现场照明设施齐全，经常检修，保证正常的生产和生活。

6.施工期间，加强监控量测，及时反馈量测信息，发现问题及时采取措施，确保施工安全及地面建筑物安全。

1.3 预防原则为了预防事故发生，所有人员应该按照设备使用说明中的要求操作设备，不违章操作，爱护污水处理厂内的一切构筑物和设备。

1.4 灵活机制由于工期紧张，所有设备到厂后，采取先到先单机调试，为联机调试做好准备。

灵活调整具体的调试计划，一切以有利于安全、快速调试为准。

湄洲湾港秀屿港区莆头作业区1#、2#泊位工程施工图设计工业电视（CCTV）系统技术规格书中交第四航务工程勘察设计院有限公司2012年03月 中国·广州湄洲湾港秀屿港区莆头作业区1#、2#泊位工程设计单位名称： 中交第四航务工程勘察设计院有限公司设计资质证书等级：工程设计综合资质甲级业务范围： 承担资质证书许可范围内的工程设计业务，可从事资质证书许可范围内相应的建设工程总承包业务以及项目管理和相关的技术与管理服务 设计资质证书编号：A144005973发 证 机 关 ： 中华人民共和国住房和城乡建设部发 证 日 期 ： 2008年12月24日公司负责人： 朱利翔 董事长兼总经理、高级工程师项目主管公司领导： 陈策源 副总经理、教授级高工公司总工程师： 卢永昌 公司总工、教授级高工项目主管总工： 何文钦 公司副总工、高级工程师专业总工程师： 黄炎潮 所副总工、高级工程师设计所负责人： 覃 杰 副所长、高级工程师设计所技术负责人： 杨云兰 公司副总工、所总工、高级工程师 设计项目负责人: 覃兆海 高级工程师参加人员： 殷婷婷 工程师吴俊孟 工程师钱龙 助理工程师文件编号：09S074-SS-GGS-TD-10013 2012.03 施工用版 号 日 期 出版状态 编写 校对 审核目录1. 概述 (1)2. 工作环境 (1)3. 一般要求 (1)3.1供货范围 (1)3.2标准 (1)3.3供应商 (2)3.4材料和耐久性 (2)3.5检测 (2)3.6安装 (3)3.7移交 (3)3.8备件 (3)4. 系统配置 (3)4.1. 前端设备（摄像机） (3)4.2. 监控 (4)4.3. 传输 (5)4.4. 供电 (6)5. 技术规格 (6)5.1 管理服务器 (6)5.2 视频显示控制器 (6)5.3 网络储存服务管理器 (7)5.4 摄像机 (7)5.5 监视器 (10)5.6 光纤电缆 (10)6. 主要设备材料表 (12)1.概述在湄洲湾港秀屿港区莆头作业区1#、2#泊位工程设置1套生产管理及安全监控的闭路电视（CCTV）监控系统，系统包括前端摄像、监控、传输等部分。

3.1.1.5监控CCTV系统总体说明3.1系统概述道路监控CCTV系统，通过安装在高速公路上河流特大桥，立交桥，终点和高路堑上的摄象机对公路上车流状况，重要路段的交通状况，进行监视，统计和控制，对异常事态和突发事件进行记录和取证。

系统由外场设备,传输设备,控制中心设备组成。

外场设备包括道路摄象机，全天候防护罩，电动云台，全天候配电箱。

传输部分包括视频电缆，光端机，光缆，控制电缆。

控制中心设备包括视频切换矩阵，长时间录象机，主监视器和监视器组成的显示墙。

本系统共设置了2个监控分中心，分别是t监控分中心和q监控中心。

本系统在道路上设置了24台带电动云台，带自动亮度调节，带电动调焦镜头的彩色摄象机。

12米支撑杆顶部的道路摄象机的视频信号经同轴电缆先送到杆底部的配电箱里的光端机，再光缆长距离传输到监控分中心。

中心的光端机将传来的视频光信号转换成电信号，接入监视器进行显示，实现对路区的实时监控。

监控分中心可以对所属的系统进行管理，调用任何一路的图象，发出控制信号。

收费系统的14路广场摄象机的信号，也经光缆长距离传输到监控分中心后，显示在分中心的电视墙上。

接入本系统的矩阵控制器,可以调用任一一路图象在主监视器上观看。

本系统控制中心设置了由21″彩色监视器组成的电视墙,一一对应地显示所有传来的图象。

中心矩阵控制器控制道路摄象机的云台和镜头，以及摄象机电源开关，雨刷启停。

系统通过通信系统提供的2个G.703接口，t分中心的2路视频信号传输到q中心，以便q中心可以随时了解t分中心所属道路的情况。

本系统的各项技术指标满足交通工程机电合同招标文件的要求，符合国标GB50198-94《民用闭路监视电视系统工程技术规范》，JGJ/T6《民用建筑电气设计规范》,GBJ115-87《工业电视系统工程设计规范》。

本系统设备满足在该地区气候，地理环境条件下正常工作的要求。

3．2系统构成1.前端设备的具体位置见图2-BLDS-001。

会议电视会场系统工程调试和试运行1.1 系统调试前准备1.1.1会场的音频、视频、灯光系统及会议终端应按设计文件已完成施工内容。

1.1.2系统调试前准备应符合下列规定：1 系统的调试应在设备安装和缆线连接完成，且施工质量检验合格后进行。

2 应按系统连线图核实和检查系统连接缆线，不应有错接、漏接、短路、断路现象。

3 系统通电前，应检查电源电压和外壳接地是否满足安全运行要求。

4 调试工作应由专业工程师主持，并应制定系统调试方案。

5 测试仪器应符合计量和精度要求。

6 系统操作软件、应用软件应安装完成，专用控制界面、控制程序应已完成编程。

1.2 系统调试1.2.1 会场系统的调试应按灯光系统、视频系统、音频系统和会议终端的顺序进行。

1.2.2 灯光系统调试应符合下列规定：1 应核查灯光系统的用电总负荷。

当调试过程中出现断路器的分断或保险器熔断时，应查清原因、排除隐患后恢复供电。

2 调试过程中应检查光源或灯具表面及导线连接处与周围物品的安全距离。

3 面光灯的投射角度应符合设计、使用要求。

4 具有调光、分区控制功能的会场，应对调光、分区控制功能进行调试。

5应对会场照度和色温进行测试。

1.2.3 视频系统调试应符合下列规定：1 应对摄像机、显示屏和视频处理设备的性能参数进行设置。

2 应对系统进行功能调试。

3 应使用摄像机对系统图像质量进行调试。

4 应对系统显示特性指标进行调试。

5 应对系统显示特性指标进行自检测试。

1.2.4 音频系统调试应符合下列规定：1应对传声器、音频处理设备、功率放大器和音箱等设备的性能参数进行设置。

2应利用相位仪或试听方法，逐一检查各音箱之间的相位，并应调整到一致。

3应对系统进行功能调试。

4应对会场的音频质量进行调试。

5 应对系统声学特性指标进行自检测试。

1.2.5 会议终端调试应符合下列规定：1应对会议终端的性能参数进行设置。

2应对会议终端进行功能调试。

3应对系统功能和性能指标进行自检测试。
