2024年中考物理一轮复习专题：电功率一、选择题1．如图所示的几种用电器正常工作时，电功率接近40W的是（）A．电热水器B．电风扇C．电饭锅D．电烤箱2．小明家有“220V 100W”的电视机和“220V 1000W”的电暖器，下列说法正确的是（）A．如果将电压提高到2200V，电视机的电功率可达1000WB．正常工作时，电暖器比电视机做功快C．正常工作时，电暖器消耗的电能比电视机多D．正常工作时电暖器的电阻为484Ω3．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电压表的示数与电流表A2的示数的比值变大，R1功率不变B．电压表的示数不变，电流表A1 的示数不变，R2功率变大C．电压表的示数不变，电流表A1 的示数变大，R1功率变大D．电压表的示数与电流表A2的示数的比值不变，A1的示数不变4．如图所示，当开关S断开，甲、乙两表为电流表时，示数之比I甲：I乙＝2：7；当开关S闭合，甲、乙两表为电压表时，则R1与R2消耗的功率之比P1：P2为（）A．2：5 B．5：2 C．5：7 D．7：55．额定电压均为6V的甲、乙两灯，其I−U图线如图所示。
下列说法正确的是（）A．甲、乙两灯的电阻均随电压增大而减小B．甲、乙两灯的额定功率之比为4：1C．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为3：1D．甲、乙两灯并联接在电压为2V的电源两端时，1min消耗的电能之比为3：26．在如图所示的电路中，电源电压恒为6V，灯泡上标有“4V 2W”的字样（不考虑温度对灯丝电阻的影响），电流表量程为0~0.6A，电压表V1量程为0~15V，V2量程为0~3V。
闭合开关在保证电路安全的情况下，，下列说法正确的是（）滑动变阻器接入电路的最大阻值只能调到其总电阻的45A．灯泡电阻为4ΩB．滑动变阻器总电阻为20ΩC．电路消耗总功率的变化范围为2.25W-3W D．电压表V1示数的变化范围为2V~3V7．创新小组的同学设计了一个粉尘浓度监测装置，图甲为该监测装置的简化电路图，它是通过传感器R 来进行检测的，R的阻值随粉尘浓度β变化的关系如图乙所示。
一、电能1.电能：电具有能的能量。
2.电功：电能转化为其他形式能量的过程就是电流通过用电做功的过程，电流所做的功称之为电功。
电能转化为其他形式能量的多少可以用电功来度量。
3.电能、电功的单位与机械能的单位一样，也是焦耳。
电能的单位还有千瓦时（kW•h），俗称“度”。
JhkW6106.31⨯=•4.电功的计算：普适公式：UItPtW==只用于纯电阻电路的公式：RtItRUW22==。
二、电功率1.电功率：电流在单位时间内做的功，叫做电功率，描述电流做功快慢。
普适公式：UItWP==只用于纯电阻电路的公式：RIRUP22==。
电功、电功率2021浙教版科学中考第一轮复习--物理模块（十五）2.常见用额定功率：3.用电器的工作状态： 电压关系 电器工作状态功率关系 额实U U < 非常正常工作（电器一般不会烧坏） 额实P P <额实U U = 正常工作 额实P P =额实U U > （电器可能烧坏） 额实P P >三、电热器（一）焦耳定律电流通过导体产生的热量跟电流的大小成正比，跟导体的电阻成正比，跟通电时间成正比。
这个规律叫做焦耳定律。
Rt I Q 2=（二）电热器多档问题（1）串联电路的多档问题①短路式：两个电阻串联，把开关与其中一个电阻并联，如下图所示。
当闭合开关时，有一个电阻短路，只有一个电阻工作，此时为高温档；当断开开关时，两电阻串联，电阻大一些，电热器的功率小一些，此时为低温档。
短路式单刀双掷式②单刀双掷式：主要工作电阻放在干路上，一条支路用导线，一条支路连接附加电阻。
当开关掷向附加电阻的支路时，两电阻串联，为低温档；当开关掷向导线支路时，只有主要工作电阻工作，此时为高温档。
③公式计算：闭合S时，R短路，为高温档：P 高=U2/R0闭合S断开时，R、R0串联，为低温档：（1）R0是发热电阻R是分压电阻时， P低=[U/（R+R0）]2R0（2）R、R0都是发热电阻时，P低=U2/（R1+R2）（2）并联电路的多档问题公式计算：只闭合S1时，低温档：P低=U2/R1只闭合S2时，中温档：P中=U2/R2闭合S1、S2时，高温档：P高=U2/R1+U2/R例1. (2020杭州)小金用如图甲所示的电路来研究滑动变阻器消耗的电功率与变阻器接入电路电阻之间的关系。
中考一轮复习试题---电功率一、选择题1．如果电视机，电烙铁和电风扇上都标有“220V，60W”的字样，它们都在额定电压下，工作相同的时间，三个用电器产生的热量是（）A．电视机最多B．电烙铁最多C．电风扇最多D．一样多2．灯泡L1和L2并联在电路中，L1的电阻比L2大，在相等的时间里，电流通过电灯泡做功：A．L1灯做功多B．L2灯做功多C．两灯一样多D．无法判断3．标有“110V 25W”“110V 40W”、“36V 40W”、“36V 60W”四种规格的灯泡，若都在正常工作，其中最暗的灯是（）A．“36V 60W”B．“110V 40W”C．“36V 40W”D．“110V 25W”4．如图，一同学在探究串联电路的电流规律时，按甲图连接好电路，闭合开关S后观察到两个电流表A1、A2的偏转情况如乙、丙两图所示，下列说法正确的是（）A．电流表A1示数比电流表A2的示数小 B．串联的两个灯泡的亮度一定相同C．串联电路中电流处处相等 D．电流每流过一个用电器，电流都会减弱一些5．如图所示分别是小英家上月初和上月末电能表的示数。
结合表盘上的信息可知，下列选项中正确的是（）A．小英家家庭电路中的干路电流不得超过10AB．小英家上个月消耗的电能为1011kW hC．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2JD．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多6．把标有“3V 3W”的灯L1和标有“3V 1.5W”的灯L2按图连接，电源电压3V保持不变，开关S闭合后，已知电灯灯丝电阻不变。
下列说法正确的是（）A．通过灯L1的电流为1AB．灯L2实际功率是1WC．两灯总功率是3WD．电源电压与电压表的示数之比是3∶17．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从中点向b端移动时A．电压表示数变大B．电流表示数变小C．小灯泡变亮D．电路的总功率变大8．如图所示，将R1=5Ω和R2=10Ω的电阻丝分别放在装有相同质量的煤油的烧瓶中，再用带有温度计的橡胶塞盖紧瓶口，煤油的初始温度相同。

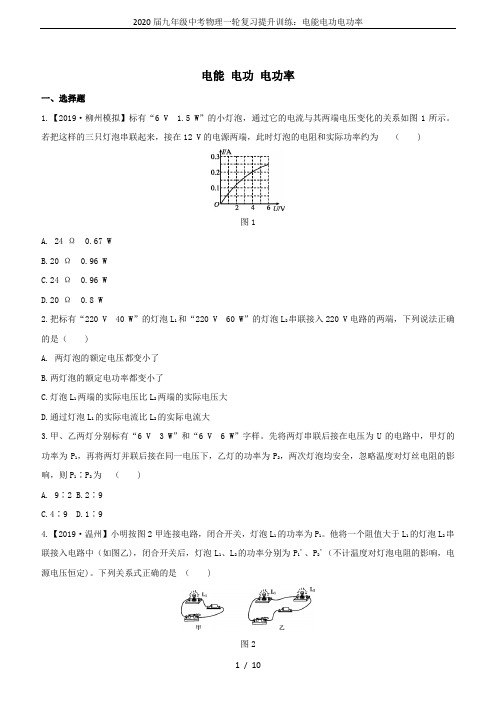

电能电功电功率一、选择题1.【2019·柳州模拟】标有“6 V 1.5 W”的小灯泡，通过它的电流与其两端电压变化的关系如图1所示。
若把这样的三只灯泡串联起来，接在12 V的电源两端，此时灯泡的电阻和实际功率约为（)图1A. 24 Ω0.67 WB.20 Ω0.96 WC.24 Ω0.96 WD.20 Ω0.8 W2.把标有“220 V40 W”的灯泡L1和“220 V60 W”的灯泡L2串联接入220 V电路的两端，下列说法正确的是（)A. 两灯泡的额定电压都变小了B.两灯泡的额定电功率都变小了C.灯泡L1两端的实际电压比L2两端的实际电压大D.通过灯泡L1的实际电流比L2的实际电流大3.甲、乙两灯分别标有“6 V 3 W”和“6 V 6 W”字样。
先将两灯串联后接在电压为U的电路中，甲灯的功率为P1，再将两灯并联后接在同一电压下，乙灯的功率为P2，两次灯泡均安全，忽略温度对灯丝电阻的影响，则P1∶P2为（)A. 9∶2B.2∶9C.4∶9D.1∶94.【2019·温州】小明按图2甲连接电路，闭合开关，灯泡L1的功率为P1。
他将一个阻值大于L1的灯泡L2串联接入电路中（如图乙)，闭合开关后，灯泡L1、L2的功率分别为P1'、P2'（不计温度对灯泡电阻的影响，电源电压恒定)。
下列关系式正确的是（)图2A. P2'>P1'>P1B.P2'>P1>P1'C.P1>P2'>P1'D.P1>P1'>P2'5.【2019·内江】如图3所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为ΔU1、ΔU2，电流表示数的变化量为ΔI，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为ΔP1、ΔP2。
2020年中考物理复习专题21《电功和电功率》一、单选题（共9题；共18分）1.“千瓦时”是下列哪个物理量的单位（）A. 电能B. 电流C. 电功率D. 电压2.下列家用电器中，属于电热器的是：（）A. 电烙铁B. 电风扇C. 电视机D. 电冰箱3.下列家用电器中，在正常工作时电功率为1000W的可能是（）A. 空调机B. 节能灯C. 电视机D. 笔记本电脑4.某直流电动机标有“36V18W”字样，经测量其线圈电阻为2Ω，使电动机正常工作10min．则电动机在这段时间内产生的热量是（）A. 1.08×104JB. 300JC. 3.888×105JD. 1.05×104J5.甲用电器标有“220V20W”，乙用电器标有“220V60W”，它们都在额定电压下工作，则下列判断中正确的是（）A. 甲用电器做功一定多B. 做相同的功，甲用电器用的时间一定少C. 乙用电器做功一定多D. 相同时间内，乙用电器做的功一定多6.如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W7.小明家上次査看电能表示数，本次查看时电能表读数如图所示，则下列说法正确的是（）A. 他家在这段时间内消耗的电能为903kw·hB. 电能表是测量电功率的仪表C. 若只让一个标有“220V 1000w”的电热水器正常工作10min，则电能表的圆盘转了600转D. 这个电能表的额定功率为2200W8.如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过0.6AB. R1两端电压不超过3VC. 滑动变阻器连入电路的阻值在10−20Ω范围内变化D. 电路的总功率在1.8～3W范围内变化9.如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（）A. △P1+△P2＝△I2．（R1+R2）B. |△U1|＞|△U2|C. | ΔU1ΔI |+| ΔU2ΔI|＝R1+R2 D. |△U1|＜|△U2|二、填空题（共8题；共23分）10.如图甲所示是某家庭用的电能表，图乙是小华家某月月初、月末的两次读数，则他家本月消耗的电能为________kw•h．若该电能表转盘在6min时间内转了200转，则这段时间内他家的用电器消耗的电功率为________kw．11.一个灯泡标有“220V40W”字样，灯泡正常发光时通过的电流是________A，若把此灯泡接到110V的电源上，则灯泡消耗的实际功率为________W。
2023年中考物理一轮复习专项提升：电功率与电能、时间的关系一、单选题1．小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15分钟内，消耗电能0.3千瓦时，这个用电器可能是（ ）A．空调器B．电冰箱C．电视机D．白炽灯2．小明利用电能表测量某一家用电器的电功率，当电路中只有这一个用电器连续工作时，测得在1h内，消耗的电能为1.2kW·h，那么这一个用电器是（）A．电冰箱B．普通白炽灯C．彩色电视机D．挂壁式空调机3．美的空调曾在“每晚只用一度电”的广告轰动一时，其某型变频空调的平均制冷功率750W，则1度电可供该空调在平均制冷功率下连续工作的时间为（）A．80分钟B．100分钟C．2小时D．6小时4．“220V100W”的电烙铁与“220V100W”的电风扇正常工作时，下列说法正确的是（）A．相同时间内，电烙铁消耗的电能比电风扇消耗的电能多B．相同时间内，电烙铁产生的热量比电风扇产生的热量多C．通过电烙铁的电流比电风扇的电流大D．电烙铁消耗的电能比电风扇消耗的电能快5．在“估测用电器的实际功率”的综合实践活动中，小明先断开家中所有用电器，只让图甲所示的电饭锅煮饭3min，测得电能表指示灯闪烁120次。
若只让图乙所示的家用台扇工作6min，则电能表指示灯闪烁的次数最可能是（）A．4次B．16次C．36次D．48次6．关于电功和电功率的说法，正确的是（）A．电流对导体做的功越多，导体的电功率越大B．相同时间内，电流对导体做功越多，导体的电功率越大C．电流对导体做功时间越短，电功率越大D．电流对导体做同样多的功，用的时间越长，电功率越大7．小刚利用电能表测定某家用电器的电功率．当电路中只有这个用电器工作时，测得在15min内，消耗电能0.3kW·h，这个用电器可能是A．空调器B．电冰箱C．电视机D．收音机8．小明利用电能表测某家用电器的电功率.当电路中只有这个用电器工作时，测得在15min内，消耗电能0.2kW·h，这个用电器可能是（）A．电视机B．电冰箱C．电饭煲D．收音机9．小明利用电能表测量某一家用电器的电功率.当电路中只有这一个用电器连续工作时，测得在1h内，消耗的电能为1.2kW·h，那么这一个用电器是A．电冰箱B．挂壁式空调机C．彩色电视机D．普通白炽灯10．下列家用电器分别正常工作相同时间，消耗电能最多的是（）A．洗衣机B．白炽灯C．空调器D．电视机11．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）A．两灯均正常发光时，乙灯消耗的电能较多B．两灯均正常发光时，甲灯的电阻小于乙灯的电阻C．将乙灯接入110V的电路中，它的实际功率为50WD．两灯串联在220V的电路中，甲灯比乙灯亮12．下列说法中，正确的是（）A．电功率是表示电流做功多少的物理量B．电功率是表示电流做功快慢的物理量C．用电器的电功率越大，做功越多D．相同时间内，功率大的用电器耗电一定多二、填空题13．小丽利用定值电阻R进行实验，记录的实验数据如表所示，表中U为电阻R两端的电压，P为电阻R消耗的电功率。
中考物理一轮复习专题练习——家用电热器（多档位问题）电功率综合计算1．图甲为某款新型电饭煲，额定电压为220V，它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感。
图乙为其电路原理图，R1和R2为电阻不变的电热丝，S是自动控制开关。
将电饭煲接入220V电路中，在电饭煲工作的30min内，它消耗的电功率随时间的变化如图丙所示。
求（1）5～10min，电饭煲的功率。
（2）20～30min，电饭煲产生的总热量2．如图是电饭锅工作原理的简化电路图，电饭锅有两档，分别是高温烧煮和低温焖饭，S1为档位自动控制开关，R0和R均为电热丝，R0的阻值为1210Ω，该电饭锅铭牌技术参数如表所示（低温焖饭档额定功率模糊不清）．求：（1）电饭锅高温烧煮0.5h消耗的电能；（2）电饭锅低温焖饭时的额定功率；（3）电热丝R的阻值．3．我国北方冬天比较寒冷，许多家庭安装了一种利用电来取暖的床﹣﹣“韩式电热坑”．其工作电路可简化为如图所示，其中K为保护开关，平常处于闭合状态，当温度超过某一警戒温度时自动断开，扇形导体S为旋转型选档开关，可绕0点旋转，每次都和相邻的两触点同时接触，从而实现关、低、中、高四个档位的转换（档位顺序未知，电功率越大档位越高）．小明在家里利用所学的物理知识来测量该电热炕的电功率．他先关闭家里其它所有的用电器，然后将S旋转到与触点1、2连接，观察发现家里标有“3000r/（kW•h）”的电能表的转盘在1min内刚好转了20转．已知R1和R2是发热电阻，R2的阻值是R1的2倍，其它电阻忽略不计，小明家电压恒为220V．完成下列问题：(1)当S与触点1、2接触时，电热炕功率是多少？(2)当电热坑处于低档时，电路中通过O点的电流是多少？(3)当该电热炕处于低档，且正常工作30min，所消耗的电能可使1.8L水从25℃升高到多少摄氏度？[无热损失，c水=4.2×103J/（kg•℃），结果保留1位小数]4．某型号的电饭煲有两档开关，如图所示，其中两个电阻分别为044R=Ω，2156R=Ω．档“2”是高温烧煮模式，档“1”是保温模式，电源电压为220V．（1）当电饭煲在档“2”模式下工作时，求电路消耗的总功率．（2）当电饭煲在档“1”模式下工和时，求通过R的电流．5．图甲是芳芳家某型号电热加湿器的原理图,下表丙为其部分技术参数．R1、R2为发热电阻,不考虑温度对电阻的影响,且R2=3R1,S为旋转型开关,1、2、3,4为触点,，通过旋转开关S可实现“关”“低档”高档”之间的切换（低档为小功率加热，高档为大功率加热）（1）求加湿器处于低档位置时的发热功率;（2）某次使用加温器工作时,加湿器注水仓中加注冷水已达到最大注水量．如图乙所示是该次使用加湿器工作30min的图象,请计算加湿器在高档正常工作时消耗的电能．如果电阻R1在此次高档加热时产生的热量全部被水吸收,可以使注水仓中冷水的温度升高多少℃?[计算结果保留整数,水的比热容为4.2×10３J/（kg·℃]（3）一天,芳芳断开家中其他所有用电器,只接通加湿器在低加热,发现家中如图丁所的电能表的转盘在5min内转了27圈,求此时电阻R１的实际加热功率是多少?26．下图是普通家用两档电取暖器内部简化电路图，R 1、R 2为电热丝，且电阻阻值相同，高温档位功率为1100W ，低温档位功率为440W ，家庭电路电压U =220V ，求：（1）电取暖器处于高温档位时电路中的电流强度；（2）电路中R 1的阻值；（3）如果普通家庭生活用电的电费价格为每度0.55元，试计算用该电取暖器的低温档位取暖4小时需要缴纳的电费。
2019-2020年人教版物理九年级中考复习题——电功与功率2019-2020学学学学学学学学学学学学学学学——学学学学学一、单选题（本大题共15小题，共30.0分）1.如图所示，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向a端移动，则灯泡L的亮度与电流表示数的变化情况是（）A. 灯泡L变亮,电流表示数变大B. 灯泡L变暗,电流表示数变小C. 灯泡L变亮,电流表示数变小D. 灯泡L变暗,电流表示数变大2.下列估测的数据中最接近实际的是（）A. 一张中考试卷厚度大约为1mmB. 一间普通教室内的空气的质量大约为300gC. 家用空调的电功率约为1000WD. 某初三学生百米成绩约为8s3.实验室有甲、乙两只灯泡，甲标有“15V 1.0 A”字样，乙标有“10V 0.5A”字样。
现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响) ( )A. 25VB. 35VC. 17.5VD. 12.5V4.小华用如图所示的电路测小灯泡功率。
电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20ΩlA”，灯泡标有“2.5V1.25W”字样。
若闭合开关，保证电路安全，不考虑灯丝电阻的变化，则下列说法正确的是（）A. 电流表示数的变化范围是0.1A～0.5AB. 灯泡的最小功率是0.162WC. 该电路的最大功率是2.5WD. 滑动变阻器的电阻允许调节的范围是2.5Ω～20Ω5.下列四盏灯分别接6V的电压时，实际功率最大的是（）A. 18V18WB. 12V24WC. 9V36WD. 6V12W1/ 146.如果加在某导体两端的电压由6V增加到8V，通过该导体的电流增加了0.1A，则该导体的电功率增加了（）A. 1.4WB. 1.8WC. 0.2WD. 3.2W7.标有“220V、25W”、“110V、25W”和“36V、25W”的三种规格的白炽灯泡，若都在36伏电压下工作，灯泡的亮度是（）A. “36V、25W”最亮B. “110V、25W”最亮C. “220V、25W”最亮D. 一样亮8.电炉丝通电后热得发红，而跟电炉丝连接的铜导线却不怎么热，这是因为A. 通过电炉丝的电流比通过铜导线的电流大B. 铜导线的电阻小,因而产生的热量少,而电炉丝电阻大,产生的热量多C. 铜导线有绝缘层,所以不怎么热D. 铜导线比电炉传热快,所以不容易热9.把标有“36V 15W”的甲灯和标有“ 36V 5W”的乙灯串联后接在电压是36V的电路中，则（）A. 因为甲灯额定功率较大,所以甲灯较亮B. 因为通过它们的电流相等,所以一样亮C. 因为甲灯的电阻较小,所以甲灯较亮D. 因为乙灯实际功率较大,所以乙灯较亮10.在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5V。
电功电功率知识点一：小灯泡的功率1.如图所示是小灯泡的电流与其两端电压的关系图象，下列说法正确的是A．小灯泡的电阻不变，阻值为7.2ΩB．小灯泡的电流随其两端电压的增大而增加得越越快C．小灯泡的电阻与其两端电压有关，随电压的增大而减小D．小灯泡的实际功率与其两端电压有关，随电压的增大而增大2.图甲中的A、B分别为小灯泡和定值电阻的I-U图像，小灯泡和电阻的连接情况如图乙所示，电电压8V,下列说法正确的是A．小灯泡电阻随温度的增大而减小B．灯泡的实际电功率为0.6WC．电阻的阻值为0.05ΩD．电阻的电功率为0.8W3.图中电电压保持6V不变，灯泡L标有“6V 6W”字样，开关闭合后，在滑片P从b端向a端滑动的过程中，下列说法正确的是A．灯泡两端的电压不断增大B．通过灯泡的电流不断减小C．灯饱消耗的电功率不断减小D．灯泡消耗的电功率恒定不变4.如甲图电路，当开关S闭合后，电流表的指针偏转如乙图所示，此时L1、L2两灯泡发光的功率之比A．11∶5 B．5∶11 C．5∶6 D．6∶50.5I/A3.6 U/V5.小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是A．灯泡L2发生了断路B．灯泡L1发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小6标有“6V 6W”、“3V 3W”的灯L1和L2（假设灯丝电阻不变），若将它们并联接在某电上，两灯都发光，下列说法正确的是A．灯L1比灯L2亮B．灯L1、L2的实际功率之比为2∶1C．电电压为3V时，灯L2正常发光D．电电压为9V时，灯L1、L2都正常发光7.在“测量小灯泡功率”的实验中，小灯泡标有“2.5V”字样。
（1）请用笔画线代替导线将图甲中的实物图连接完整。
（2）闭合开关前，滑动变阻器的滑片应调至＿＿＿＿（选填“左”或“右”）端。
电功电功率知识点一：小灯泡的功率1.如图所示是小灯泡的电流与其两端电压的关系图象，下列说法正确的是A．小灯泡的电阻不变，阻值为7.2ΩB．小灯泡的电流随其两端电压的增大而增加得越越快C．小灯泡的电阻与其两端电压有关，随电压的增大而减小D．小灯泡的实际功率与其两端电压有关，随电压的增大而增大2.图甲中的A、B分别为小灯泡和定值电阻的I-U图像，小灯泡和电阻的连接情况如图乙所示，电电压8V,下列说法正确的是A．小灯泡电阻随温度的增大而减小B．灯泡的实际电功率为0.6WC．电阻的阻值为0.05ΩD．电阻的电功率为0.8W3.图中电电压保持6V不变，灯泡L标有“6V 6W”字样，开关闭合后，在滑片P从b端向a端滑动的过程中，下列说法正确的是A．灯泡两端的电压不断增大B．通过灯泡的电流不断减小C．灯饱消耗的电功率不断减小D．灯泡消耗的电功率恒定不变4.如甲图电路，当开关S闭合后，电流表的指针偏转如乙图所示，此时L1、L2两灯泡发光的功率之比A．11∶5 B．5∶11 C．5∶6 D．6∶50.5I/A3.6 U/V5.小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是L2L1 cA．灯泡L2发生了断路B．灯泡L1发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小6标有“6V 6W”、“3V 3W”的灯L1和L2（假设灯丝电阻不变），若将它们并联接在某电上，两灯都发光，下列说法正确的是A．灯L1比灯L2亮B．灯L1、L2的实际功率之比为2∶1C．电电压为3V时，灯L2正常发光D．电电压为9V时，灯L1、L2都正常发光7.在“测量小灯泡功率”的实验中，小灯泡标有“2.5V”字样。
（1）请用笔画线代替导线将图甲中的实物图连接完整。
（2）闭合开关前，滑动变阻器的滑片应调至＿＿＿＿（选填“左”或“右”）端。
闭合开关后，发现电压表示数为零，灯泡不亮，电流表有示数，则原因可能是；＿＿＿＿。
（3）故障排除后，为了测出小灯泡的额定功率，应调节滑动变阻器的滑片，使电压表的示数为＿＿＿＿V，此时电流表的示数如图乙所示，则通过小灯泡的电流为＿＿＿＿A，小灯泡的额定功率为＿＿＿＿W。
（4）实验后，某小组同学又想利用这些器材测量另一个小灯泡正常发光时的电阻，但是只能看到灯泡上标有“1.8W”的字样，他通过多次实验绘制出了如图丙所示的U-I图像，根据图像可知，小灯泡的额定电压为＿＿＿＿V，它正常发光时的电阻为＿＿＿＿Ω。
8.如图所示的电路中，电电压U=10V保持不变，R1是滑动变阻器，可调范围0～8Ω；灯泡L上标有“6V、6W”字样；AB段是由某种材料制成的粗细均匀的导体棒，其总长0=0.12m，导体棒的电阻与长度满足R=，是常量；滑片P与导体棒AB接触良好，忽略灯丝电阻随温度变化的影响．（1）求灯泡的电阻R L ；（2）闭合开关S ，将滑片P 滑至B 端，调节R 1使灯泡正常发光，此时电流表示数I =2A ，求； （3）将滑片P 移到A 端，调节R 1使其消耗的功率为4W ，求电流表的示数．知识点二：电功 电热1.下列用电器主要利用电流热效应工作的是2.某同学为探究电流通过导体产生热量的多少跟电阻的关系，设计了如下电路图，其中正确的是3.如图所示是某家用电热器内部电路结构示意图，其中R 1、R 2为加热电阻丝（R 1>R 2）。
电阻丝有四种连接方式可使电热器提供不同的发热功率，其中发热功率最大的连接方式是4.有些家庭的电视机在不观看时没有切断电，仍然处于待机状态．若电视机待机功率为10W ，一天待机20h ，则一天内待机消耗的电能为 W ·h ，30天电视机待机消耗的电能可供一盏25W 的电灯正常工作 h 。
5.如图所示的是某商场的一台上行感应自动扶梯B ，商场每天乘这台扶梯上楼的人数可通过光敏电阻自动计数器记录，图中A 为光、R 1为光敏电阻、R 2为定值电阻，电电压恒定。
当顾客挡住由A 射向R 1的光线时，R 1的电阻值增大，220 VR 1 R 2 1 1 2 234121212C DB AR1两端的电压＿＿＿＿（选填“增大”、“减小”或“不变”），计数器就计数一次。
感应扶梯有乘客时会自动运行，没有乘客时会自动停止，因此它与原在营业时间内始终运行的扶梯相比节约了电能，若感应扶梯的运行功率为11W，平均每天自动停止运行的时间为2h，则感应扶梯30天可以节约电能＿＿＿＿＿＿W·h。
6.太阳能充电宝上表面贴有太阳能板，可利用太阳能为内部锂电池充电，但销量低迷．某款太阳能充电宝内锂电池容量为0.1W·h、合＿＿＿J．在充足阳光下太阳能板产生5V电压、0.25A电流为锂电池充电，充电效率为80%，将锂电池从无电状态下充满，太阳能板需要输出＿＿＿J的电能．若每天充足太阳光照10小时，需要＿＿＿天才能将锂电池充满．7.一种有防干烧功能的养生壶，如图所示，其相关参数如下表，用该养生壶烧水，壶内的水少于容量的四分之一时自动断电．为使该壶能通电烧水，壶内至少加入＿＿＿＿＿＿g的水；假如水的初温为20℃，已知水的比热容c水=4.2×103J/（g•℃），则使用该壶将1g的水加热到100℃，水所吸收的热量是＿＿＿＿＿＿J；在加热水的过程中部分热量损失了，其原因是＿＿＿＿＿＿（列举一个原因即可）．型号电额定功率容量21A213 220V﹣50H 400W 2000mL8.采用如图的电路装置探究“电流产生的热量跟什么因素有关”。
接通电，瓶内的空气被加热后膨胀，使U形管的液面发生变化，通过观察U形管的液面变化情况比较出瓶内电阻丝的发热多少。
（1）如图所示是探究电流产生的热量跟__________的关系，通电一段时间______（选填“左瓶”或“右瓶”）内的电阻丝产生的热量多。
（2）让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电比较两瓶内电阻丝发热多少。
此时该装置是探究电流产生的热量跟________的关系，一段时间后电阻丝产生的热量_________（选填“左瓶”、“右瓶”或“两瓶一样”）多。
9.如图所示，某家用电器具有加热、保温的功能。
用电器发热电阻R的额定电压为220V，额定功率为605W。
加热时，按下温控开关S与a、b接触，此时红色指示灯亮；当达到一定温度时，温控开关S自动跳接到c，使用电器处于保温状态，此时绿色指示灯亮。
红灯标有“6V 1.5W”、绿灯标有“12V 3W”的字样，用电器工作时两灯均正常发光（虚线框内为用电器的加热和保温装置）。
请根据以上信息解答下列问题：（1）电阻R1的作用。
（2）当用电器处于加热状态时，加热装置1min消耗的电能。
（3）该用电器在保温状态时保温装置的发热功率和电阻R2的阻值。
知识点三：电功率1.小明家上次查看电能表示数8543.2 w·h，本次查看时电能表读数如图所示，则下列说法正确的是A．他家在这段时间内消耗的电能为903w·hB．电能表是测量电功率的仪表C．若只让一个标有“220V 1000w”的电热水器正常工作10min，则电能表的圆盘转了600转D．这个电能表的额定功率为2200W2.在如图所示的电路中两只电压表完全相同，其指针均指在刻度盘的中央，以下判断正确的是A ．通过R 1的电流大于通过R 2的电流B ．R 1两端的电压等于R 2两端的电压C ．R 1的电阻小于R 2的电阻D ．R 1消耗的功率大于R 2消耗的功率3.如图所示电路，电电压保持不变，R 1=5Ω，滑动变阻器R 2的最大阻值为15Ω。
闭合开关S ，向左移动滑动变阻器滑片P 的过程中，下列说法正确的是（ ）A ．电流表A 的示数变小B ．电压表V 的示数增大C ．滑片可在R 2上任意移动D ．若滑片移到b 端时，R 1与R 2的电功率之比为3︰14.一个由半导体材料制成的加热器，通电后，加热器在发热的同时，也在向外散热。
右图为发热功率P 发热和散热功率P 散热与温度t 之间关系的图像。
由图可知，当温度为＿＿＿＿℃时，散热功率等于发热功率；当温度稍高于该温度时，P 发热＿＿P 散热（填“＞”、“＝”或“＜”），此时加热器的工作电阻阻值将＿＿＿＿（填“变大”、“变小”或“不变”）。
5.在如图所示的电路中，电阻R 1=10Ω，R 2=20Ω，电电压保持不变。
当开关S 1、S 3断开，S 2闭合时，电流表的示数为0.2A 。
当开关S 1、S 3闭合，S 2断开时，电流表的示数为＿＿＿＿A ，R 2的电功率为＿＿＿＿W 。
为了保障电路安全，＿＿＿＿两个开关不能同时闭合。
6.用发光二极管制成的LED 灯具有发光效率高、使用寿命长等优点．如图甲所示是一个定值电阻R 和一个LED 灯12P /WP 发热P 散热的电流与其两端电压关系的图像．（1）观察图像可知，R的阻值为Ω．（2）如图乙所示，将LED 灯与R 串联在电路中，若LED 灯的电功率为0.06W ，则R 中的电流为 A ，电路的总功率为 W ．7.如图所示是电阻甲和乙的I -U 图像。
由图可知：电阻乙的阻值为＿＿＿＿Ω。
若将电阻甲和乙并联后接在电压为6V 的电两端时，则干路的总电阻为＿＿＿＿Ω，总电功率为＿＿＿＿W 。
8.在如图甲的电路中，电电压保持不变，R 为滑动变阻器，其规格为“20Ω 1A ”，闭合开关S ，当滑片P 从一端滑到另一端的过程中测到R 的电功率与通过它的电流关系图象如图乙所示，则电电压为 V ，定值电阻R 0的阻值为 Ω。
9.小明家新换了一种电子式电能表，它用一个发光二极管代替普通电能表的转盘，发光二极管闪烁一次表示转盘转动一圈，电子式电能表参数是3200imp/W ·h ．小明想利用这只电能表和钟表测量新买的微波炉的电功率． （1）小明的实验方法是：先关闭家里其它用电器，只让微波炉工作，从电能表红灯闪烁开始记时，当电能表的红灯闪烁320次时，所用的时问为5min ，则微波炉的电功率为_________W ．（2）当小明用同样的方法测家中电热水器的电功率时，发现电能表红灯闪烁更快，这说明电热水器消耗电能比微波炉________一些．（3）小明在买微波炉时，听到两种说法：一种说法是微波炉很省电，用它加热食品花不了多少电费，另一种说法是微波炉很费电，微波炉一开就“烧保险”．前者是从_______的角度说的．后者足从________的角度说的．参考答案RLEDI/A 03 2 14 0.01 0.02 0.03 0.04 甲乙LED RS知识点一：小灯泡的功率1.如图所示是小灯泡的电流与其两端电压的关系图象，下列说法正确的是A．小灯泡的电阻不变，阻值为7.2ΩB．小灯泡的电流随其两端电压的增大而增加得越越快C．小灯泡的电阻与其两端电压有关，随电压的增大而减小D．小灯泡的实际功率与其两端电压有关，随电压的增大而增大【答案】D2.图甲中的A、B分别为小灯泡和定值电阻的I-U图像，小灯泡和电阻的连接情况如图乙所示，电电压8V,下列说法正确的是A．小灯泡电阻随温度的增大而减小B．灯泡的实际电功率为0.6WC．电阻的阻值为0.05ΩD．电阻的电功率为0.8W【答案】B3.图中电电压保持6V不变，灯泡L标有“6V 6W”字样，开关闭合后，在滑片P从b端向a端滑动的过程中，下列说法正确的是A．灯泡两端的电压不断增大B．通过灯泡的电流不断减小C．灯饱消耗的电功率不断减小D．灯泡消耗的电功率恒定不变【答案】A4.如甲图电路，当开关S闭合后，电流表的指针偏转如乙图所示，此时L1、L2两灯泡发光的功率之比0.5I/A3.6 U/VA．11∶5 B．5∶11 C．5∶6 D．6∶5【答案】C5.小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是L2L1 cA．灯泡L2发生了断路B．灯泡L1发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小【答案】D6标有“6V 6W”、“3V 3W”的灯L1和L2（假设灯丝电阻不变），若将它们并联接在某电上，两灯都发光，下列说法正确的是A．灯L1比灯L2亮B．灯L1、L2的实际功率之比为2∶1C．电电压为3V时，灯L2正常发光D．电电压为9V时，灯L1、L2都正常发光【答案】C7.在“测量小灯泡功率”的实验中，小灯泡标有“2.5V”字样。
