下载文档原格式
根据使用性能和尺寸不同，轴承可以分成为小型、中型、大型、和特大型几类。

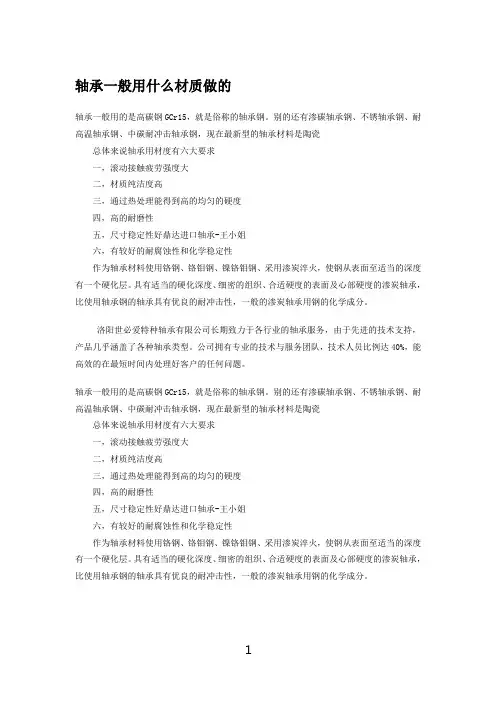

轴承内圈、外圈和滚子都采用专门的轴承钢，保持架一般采用碳钢，通常是20号碳钢。
1、铬轴承钢：该类是专门的用于制作轴承的钢材，对夹杂物、晶粒度有特殊要求。
一般小型轴承可采用GCr9、GCr15，中型轴承采用GCr15、GCr15SiMn，大型采用GCr15SiMn,再大的轴承由于淬透性的问题，采用渗碳轴承钢。
2、渗碳轴承钢：轧钢机械或矿山机械和其他需要耐冲击的问题采用渗碳轴承钢，中小型的轴承采用20Cr、20CrMo、20CrMnMo等渗碳钢，大型和特大型采用20Cr2Ni4A、20Cr2Mn2MoA等制作。
3、不锈轴承钢：在需要耐腐蚀的地方如硫酸、盐酸、化肥等行业的轴承需要不锈轴承钢，一般采用高碳高铬不锈钢，如9Cr18钢。
4、高温轴承钢：需要耐高温的地方的轴承需要高温轴承钢，这类钢种采用高速钢18-4-1、6-5-4-2等，Cr4Mo4V和Cr15Mo4等钢。
轴承钢的热处理根据轴承的材质、用途、类型、大小、技术要求不同而不同。
一般经过以下几种热处理：1、铬轴承钢：有球化退火、淬火+低温回火。
比如GCr15，退火温度为770~810度，炉冷。
淬火采用840度，回火采用155~165度，精密轴承还采用冷处理。
其他铬轴承钢热处理工艺原则上与GCr15相同，只是具体工艺参数有差异。
2、渗碳轴承钢：有渗碳、高温回火、二次淬火+低温回火。
具体工艺根据采用钢材不同而不同。
3、不锈轴承钢：锻后退火、淬火、冷处理、低温回火。
如9Cr18钢采用退火850~870度，淬火1050~1100，—75度冷处理（当然也可以采用深冷处理），150~160低温回火。
4、高温轴承钢：这类钢材采用退火、淬火+回火，淬火温度根据采用的钢材不同而不同，回火通常采用500度以上，也就是说，回火温度必须高于使用温度。
（资料素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
电机轴承材料标准
本文档旨在确定电机轴承所需的材料标准，以确保其性能和可靠性。
以下是对电机轴承材料的要求和标准。
1. 材料选择
1.1. 轴承内圈和外圈：应选用具有良好耐磨性和耐腐蚀性的材料，例如高碳铬钢（GCr15），铸铁等。
1.2. 球体和滚动体：应选用高硬度和高强度的材料，例如钢质材料（GCr15），陶瓷等。
1.3. 保持架：应选用具有良好耐腐蚀性和耐高温性的材料，例如铝合金，钢质材料等。
2. 材料性能要求
2.1. 高温性能：材料应具有良好的高温稳定性，能够在高温环境下保持稳定的性能。
2.2. 耐磨性：材料应具有良好的耐磨性，能够在长期使用中减
少磨损。
2.3. 耐腐蚀性：材料应具有良好的耐腐蚀性，能够在湿润或腐
蚀性环境中保持稳定的性能。
2.4. 强度：材料应具有足够的强度，能够承受轴承在工作中产
生的负荷和应力。
3. 材料测试和验证
3.1. 所选材料应符合国家和行业标准的相关测试要求。
3.2. 对材料进行性能测试，包括高温稳定性测试、耐磨性测试、耐腐蚀性测试等。
3.3. 进行材料的物理和化学性质分析，确保其符合所需的性能
要求。
4. 材料标准
4.1. 轴承相关材料应符合国家标准或行业标准的要求。
4.2. 根据具体情况和使用要求，可以参考国际标准，例如ISO
标准等。
5. 结论
本文档列举了对电机轴承材料的要求和标准，包括材料选择、
材料性能要求、材料测试和验证以及材料标准等。
通过确保所选材
料符合相关要求，可提高电机轴承的性能和可靠性，满足用户需求。

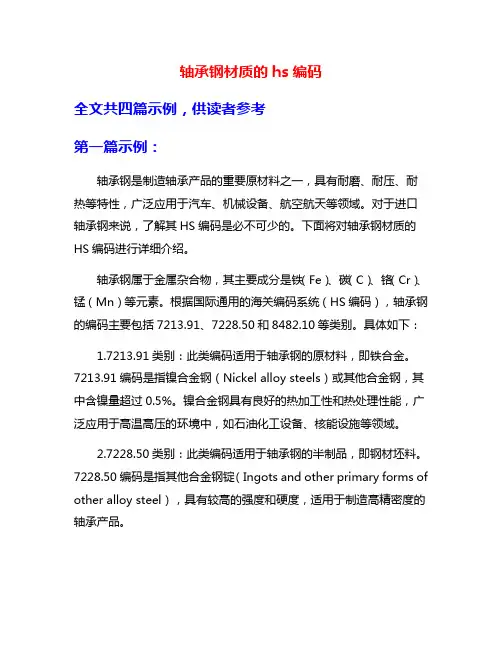

轴承钢材质的hs编码全文共四篇示例，供读者参考第一篇示例：轴承钢是制造轴承产品的重要原材料之一，具有耐磨、耐压、耐热等特性，广泛应用于汽车、机械设备、航空航天等领域。
对于进口轴承钢来说，了解其HS编码是必不可少的。
下面将对轴承钢材质的HS编码进行详细介绍。
轴承钢属于金属杂合物，其主要成分是铁（Fe）、碳（C）、铬（Cr）、锰（Mn）等元素。
根据国际通用的海关编码系统（HS编码），轴承钢的编码主要包括7213.91、7228.50和8482.10等类别。
具体如下：1.7213.91类别：此类编码适用于轴承钢的原材料，即铁合金。
7213.91编码是指镍合金钢（Nickel alloy steels）或其他合金钢，其中含镍量超过0.5%。
镍合金钢具有良好的热加工性和热处理性能，广泛应用于高温高压的环境中，如石油化工设备、核能设施等领域。
2.7228.50类别：此类编码适用于轴承钢的半制品，即钢材坯料。
7228.50编码是指其他合金钢锭（Ingots and other primary forms of other alloy steel），具有较高的强度和硬度，适用于制造高精密度的轴承产品。
从以上可以看出，轴承钢的HS编码主要涵盖了原材料、半制品和成品三个方面，具有明确的分类和标识。
进口轴承钢时，需要按照相应的HS编码进行申报，以确保关务操作的准确性和便捷性。
了解轴承钢材质的HS编码对于贸易商和生产厂家来说至关重要，只有具备了这方面的知识，才能更好地掌握进口轴承钢产品的相关信息，保障双方交易的顺利进行。
希望以上内容能为您提供一些参考和帮助，祝您生意兴隆！第二篇示例：轴承钢是一种用于制造轴承的钢材，具有良好的强度、硬度和耐磨性，能够在高速旋转和重载条件下稳定工作。
轴承钢的质量直接影响着轴承的使用寿命和性能。
轴承钢的国际海关编码是HS编码，也称为HS编码，是一种统一的商品编码系统，用于标识各种商品的进出口关税以及统计和监督。

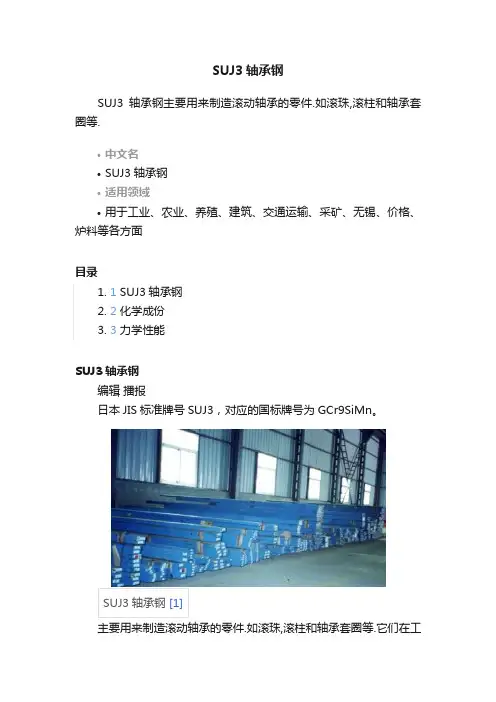

SUJ3轴承钢SUJ3轴承钢主要用来制造滚动轴承的零件.如滚珠,滚柱和轴承套圈等.•中文名•SUJ3轴承钢•适用领域•用于工业、农业、养殖、建筑、交通运输、采矿、无锡、价格、炉料等各方面SUJ3轴承钢编辑播报日本JIS标准牌号SUJ3，对应的国标牌号为GCr9SiMn。
作时承受着高的集中交变载荷,由于滚珠与轴承套圈之间的拉触面积小,在高速转动的同时还有滑动,会产生很大的摩擦,因此滚动轴承钢应具有高的硬度,耐磨性和疲劳强度,对钢的金相组织,化学成分要求是十分严格的,否则著缩短轴承的使用寿命.一般滚动轴承钢的含水含碳量较高,在0.95-1.1%范围内,并加入某些合金元素,如铬,锰等.多以坏化退火交货,在使用前需进行淬火和低温回火.SUJ3轴承钢含有Mn,适用于厚度大的大形物件,耐磨损,用作轴承.SUJ3轴承钢被广泛用于工业、农业、养殖、建筑、交通运输、采矿、无锡、价格、炉料等各方面.化学成份编辑播报C :0.95-1.10Mn :0.90-1.15P :≤0.025S :≤0.025Cr :0.90-1.20Si :0.40-0.70力学性能编辑播报硬度：退火，229～179HB，压痕直径4．0～4．5mm; 淬火，≥62HRC热处理规范及金相组织：热处理规范：试样淬火830～860℃，油冷。
交货状态：钢材以退火状态交货。
日本SUJ3轴承钢牌号：轴承钢SUJ3 特性及适用范围：量具刃具用钢，此钢成分与GCr9SiMn轴承钢相当，其淬透性、硬度和耐磨性都较碳素工具钢高，热处理时尺寸变化也不大。
广泛用作量具，如样板、卡板、样套、量规、块规、环规、螺纹塞规和样柱等，也可用于制造拉丝模和冷镦模等冷作模具，以及低速刀具切削不太硬的材料。
化学成份：碳C ：0．95～1．10 硅Si：≤0．40 锰Mn：≤0．40 硫 S ：≤0．030 磷 P ：≤0．030 铬 Cr：1．30～1．65 镍Ni：允许残余含量≤0．25 铜 Cu：允许残余含量≤0．30力学性能：硬度：退火，229～179HB，压痕直径4．0～4．5mm;淬火，≥62HRC 热处理规范及金相组织：热处理规范：试样淬火830～860℃，油冷。
轴承钢类别
1. 普通碳轴承钢
普通碳轴承钢是最基本的一种轴承钢，主要由碳和少量的硅、锰、磷、硫等元素组成。
其特点是硬度高、强度大、耐磨损性好，适用于一般负载和速度较低的轴承。
这种轴承钢的价格较低，广泛应用于家用电器、汽车、农机等领域。
2. 高碳轴承钢
高碳轴承钢的碳含量更高，通常在0.5%以上，硬度和强度比普通碳轴承钢更高。
这种钢材适用于高速、高负载的轴承，有良好的耐磨性和抗疲劳性能。
高碳轴承钢通常用于工业机械设备、航空航天和汽车领域。
3. 淬火轴承钢
淬火轴承钢是一种热处理后的特殊轴承钢，具有高硬度、高强度和较好的耐磨性。
它的主要特点是在高温下保持稳定的性能，适用于高温、高速和高负载的工作环境。
淬火轴承钢广泛应用于涡轮机械、发动机和船舶等高要求的领域。
4. 不锈钢轴承钢
不锈钢轴承钢是一种耐腐蚀性能好的轴承钢，主要由铬、镍等合金元素组成。
不锈钢轴承钢不易生锈，适用于潮湿、腐蚀性环境下的工作条件。
它常用于食品加工、医疗设备和化工装备等领域。
5. 铬钼合金轴承钢
铬钼合金轴承钢是一种添加了铬和钼等合金元素的轴承钢，具有较高的硬度和耐磨性。
它适用于高速、高负载的工作条件，具有较好的抗疲劳性能。
铬钼合金轴承钢通常用于风力发电机、齿轮传动和汽车零部件等领域。
总的来说，轴承钢是一种多种类别、多功能的特殊钢材，不同的轴承钢具有不同的化学成分和性能特点，适用于不同的工作环境和要求。
选择合适的轴承钢对于延长轴承寿命、提高设备性能至关重要。
希望本文对您了解轴承钢有所帮助。
gcr15材料标准GCR15材料标准。
GCR15是一种优质的轴承钢材料，具有优良的耐磨性和高强度，被广泛应用于机械制造领域。
GCR15材料的标准对于保证产品质量和性能具有重要意义，下面将对GCR15材料标准进行详细介绍。
首先，GCR15材料的化学成分是标准的。
根据标准规定，GCR15材料的化学成分应包括碳、硅、锰、磷、硫、铬和钼等元素的含量。
其中，碳的含量应在0.95%~1.05%之间，硅的含量应在0.15%~0.35%之间，锰的含量应在0.20%~0.40%之间，磷的含量不得高于0.025%，硫的含量不得高于0.025%，铬的含量应在1.30%~1.65%之间，钼的含量应在0.08%~0.12%之间。
这些化学成分的标准保证了GCR15材料具有良好的机械性能和热处理性能。
其次，GCR15材料的热处理工艺也是标准的。
根据标准规定，GCR15材料应经过正火和调质两道工艺。
正火工艺的目的是使材料获得一定的硬度和强度，调质工艺的目的是提高材料的韧性和耐磨性。
通过严格控制热处理工艺，可以保证GCR15材料具有均匀的组织结构和稳定的性能。
此外，GCR15材料的机械性能也是标准的。
根据标准规定，GCR15材料的硬度应在HRC61~65之间，抗拉强度应不低于1420MPa，屈服强度应不低于1275MPa，延伸率应不低于10%。
这些机械性能的标准保证了GCR15材料在实际使用中具有良好的耐磨性和抗疲劳性能。
总的来说，GCR15材料标准的严格执行对于保证产品质量和性能具有重要意义。
只有严格按照标准要求生产和检验，才能确保GCR15材料在机械制造领域发挥出最佳的作用。
希望相关生产和使用单位能够加强对GCR15材料标准的执行，共同推动行业的健康发展。
轴承钢质量认定材料1、产品研制和生产历史：莱钢生产轴承钢已经有30多年的历史，一直按照模铸的方法生产，在2001年以前一直按照YB/T 9-1968标准生产，2001年底开始按照YJZ 84临时供货协议要求对高碳铬轴承钢进行生产，2002年4月份按照GB/T 18254-2000标准要求进行生产。
2002年9月特殊钢厂实现全连铸，11月开始开发以连铸工艺生产轴承钢。
2003年5月份，开始按照GB/T 18254-2002标准进行生产。
2、产品特点：生产工艺：铁水＋废钢――50t电炉（EBT）冶炼――钢包合金化――LF炉精炼――VD炉真空脱气――2#合金钢连铸机连铸（300mm×260mm,220mm×180mm）――轧制成材――检验――精整――入库使用性能：滚动轴承由内套圈、外套圈、滚动体、保持器四大件组成，在拉、压应力、剪切应力及摩擦力等交变负荷下工作。
随着科学技术的发展，一些特殊用途的轴承向着高转速、高负荷、高温、低温、特大型、特小型、低噪声发展。
作为一台机械设备基础零件之一的轴承，必须具备下列性能：高的疲劳强度、弹性强度、屈服强度和韧性，高的耐磨性能，高且均匀的硬度，一定的抗腐蚀能力。
对在特殊介质下工作的轴承，还应该具有相应的特殊性能。
人们长期以来将上述要求归纳为两个与冶金因素有关的问题，即材料的纯洁度和均匀性。
所谓纯洁度是指材料中夹杂物的含量、夹杂物的类型、气体含量及有害元素的种类及其含量。
均匀性是指材料的化学成分、内部组织，包括基体组织，特别是析出相碳化物颗粒度及其间距、夹杂物颗粒和分布等均匀程度。
GCr15是目前国内轴承钢用量最大的一种，该钢种使用量约占齿轮钢总量的60%以上。
近年来，GCr15使用量呈上升状态。
虽然一些新型轴承钢不断出现，但是GCr15钢占有主导地位，具有较强的市场开发潜力。
与这种市场发展形势相适应，莱钢GCr15钢产量、主要技术经济指标均呈稳定增长趋势，在国内市场占有一定份额，产品具有化学成分均匀、气体含量、夹杂物级别及含量低、外观质量好等特点，实物质量稳定可靠，较好地满足了不同层次用户的使用要求，这充分说明莱钢GCr15轴承钢具有较好的生产保证能力。
外观：热轧圆钢的不圆度GB/T 702的规定；热轧圆钢弯曲度不大于4mm/m，总弯曲度不大于0.4％×钢材长度；钢材不得有显著扭转；钢材端头应锯切或剪切整齐，不得有马蹄形、飞边、毛刺及影响使用的切斜和压扁，钢材不允许气割。
尺寸：热轧圆钢的尺寸及允许偏差应符合GB/T 702-1986规定。
包装、标志：每捆或每根钢材应于端面或距端部100～150mm处用油漆涂上蓝色一条或挂带标牌或标签。
3、主要用途：主要用户为各轴承加工企业，加工轴承套圈和滚动体。
4、今后五年每年产量计划今后五年计划年产轴承钢15万吨5、工艺技术路线莱钢轴承钢生产工艺流程：50t电弧炉→60tLF精炼炉→VD→260×300大方坯连铸机→Φ650轧机→退火炉→精整5.1超高功率电炉（UHP-EBT）电炉公称容量50t，采用一系列比较先进的工艺技术：炉壁、炉盖管式水冷；SVC功率无功补偿技术；泡沫渣埋弧操作；油氧助熔；炉底吹氩搅拌；EBT偏心炉底出钢，留钢、留渣操作；出钢过程脱氧，合金化。
主要技术：入炉料配加铁水；控制终点[C]：0.4～0.8％，[P]≤0.015％，降低钢水氧化，保证粗炼钢水质量；出钢过程按顺序脱氧合金化。
5.2 LF精炼工艺公称容量60t，处理温度1500～1590℃，炉底吹氩促进夹杂物上浮，控制炉渣碱度与成分，精炼中期喂铝线脱氧，弱吹氩搅拌。
主要技术：精炼合成渣；低碱度精炼渣操作；控制钢中Als含量。
5.3 VD精炼工艺进真空工位前扒除包内精炼渣，加调渣剂改性，控制吹氩强度0.2～0.4Mpa，抽气能力：250kg/h(67Pa)、2300 kg/h(8Pa)。
工艺流程：预抽真空→吊包入罐→吹氩→测温取样→落下真空罐盖→打开真空截至阀→真空脱气→关闭真空截至阀→破真空→开启真空罐盖→测温取样→停止吹氩→吊包浇铸。
主要技术：调整包内渣碱度；控制吹氩强度；控制真空保持时间；控制破真空后软吹时间。
5.4连铸四机四流方坯连铸机，断面260mm×300mm。
主要工艺技术：全程无氧化保护浇注，在钢包和中间罐之间，采用耐材保护套管，中间罐长水口；结晶器液面自动控制；结晶器小振幅高频率；气雾冷却技术；结晶器和二冷末段电磁搅拌技术。
6、主要原料主要原料名称6.16.27、质量控制质量控制数据统计分析（2002标准，54炉）7.1 主要成分控制情况7.2 低倍组织控制情况7.3 高倍组织、夹杂物控制情况7.4钢材的脱碳层、显微孔隙，热顶锻以及表面质量、包装标志等求均满足标准要求。
7.5分析：由以上数据可以看出，莱钢轴承钢的化学成分、低倍组织、碳化物不均匀性、脱碳层、热顶锻性能等完全能够满足GB/T 18254-2002标准要求；但个别炉次非金属夹杂物存在超标现象，约占1~2%。
同时钢材的碳化物液析、中心疏松级别和氧含量虽然能够满足标准要求，但与国内国际先进水平相比，还有差距。
钢材的表面质量有待进一步提高，减少表面裂纹缺陷。
8、国际先进工艺路线国外部分高质量轴承钢生产工艺的主要特点为：（1）为降低消耗、提高产品质量和质量稳定性及便于进行二次精炼，冶炼设备大型化，既有电炉又有转炉提供高质量的粗钢。
（2）为降低钢中残余元素，对钢铁料进行精选或采用高炉铁水为原料。
（3）为减少氧化渣的带入，国外普遍采用无渣出钢（如EBT）技术、真空吸渣和换钢包除渣等技术。
（4）二次精炼设备以LF为主，真空精炼以RH为主，进一步降低钢中氧含量和氢、氮含量（国内采用VD炉较多，VD效果远不如RH）。
（5）真空或非真空条件下长时间搅拌。
（6）高碱度精炼渣。
以日本为代表的轴承钢生产厂家采用高碱度精炼渣，一般将精炼渣碱度（CaO/SiO2）控制在4～6之间。
（7）连铸。
轴承钢铸坯容易产生偏析、缩孔和裂纹等缺陷，目前为止还没有厂家彻底解决轴承钢连铸坯的中心碳偏析问题，国外许多权威轴承钢生产厂家仍然采用模铸方式生产轴承钢坯（如瑞典SKF、法国Ascometal和美国Timken）。
工艺流程主要包括：电炉或转炉熔炼(预热，粗炼30～70min)→EBT出钢倒入钢包(同时预脱氧、加合成渣和合金) →钢包到LF精炼(时间30～50min，温度1560℃左右) →添加合成渣→加热和吹Ar强搅拌→加入脱氧剂和合金→钢包到RH或VD吹Ar强搅拌脱气(20—30min) →净搅拌→浇注（钢包下渣检测、中间罐加热、液面控制、中间罐水口防堵、结晶器和二冷末端电磁搅拌、轻压下等的综合应用）。
8.1瑞典SKF：工艺流程：100t电弧炉（100%废钢）→SKF+MR精炼→VD精炼→模铸→钢锭均热→初轧机开坯→行星轧机、连扎精轧→无损在线检测→连续炉球化退火→检验入库该工艺主要分两个阶段：首先在SKF双壳炉中在氧化条件下快速熔化；然后在SEA—SKF炉中还原条件下进行精炼。
精炼过程为：先用Fe—Si进行预脱氧，然后扒渣，再加铝进一步脱氧，以后是脱硫和真空脱气，整个过程伴随着感应搅拌。
8.2日本山阳公司：工艺流程：90～150t电弧炉→EBT出钢→LF精炼炉→RH精炼→连铸→均热→初轧机开坯→钢坯清理→→行星轧机、连扎精轧→无损在线检测→连续炉球化退火→检验入库主要操作要点为：钢水氧化状态下偏心底出钢；在LF炉精炼过程中，采用高碱度操作，钢液温度为1520～1570℃，处理时间30～35min；在RH操作过程中，做到真空室内不进渣，真空度达到13.33Pa；采用全封闭连铸。
8.3日本神户公司工艺流程：高炉→铁水预处理→转炉复合吹炼→RH→连铸对精炼渣的要求是：（FeO+MnO）<1.0%；CaO/SiO2>3；精炼炉耐火材料除了渣线用镁碳砖外，其余均为高铝砖。
搅拌功率为12ω/t；V AD和EMS处理时间>15min；铝含量控制在0.016～0.024%。
8.4日本爱知公司工艺流程：80tEF→VSC（真空除渣）→LF→RH→CC。
在LF炉中，炉渣碱度（CaO+MgO）/SiO2>2.85，搅拌功率100～200ω/t，要求（TFe+MnO）<0.8%。
8.5德国GMH公司工艺流程：125t电炉（100%废钢）→EBT出钢（同时加渣料、预脱氧、合金化）→钢包到加热工位→添加合成渣→加热和吹氩搅拌并加入脱氧剂和合金→钢包到真空工位脱气（VD）→连铸（六流，200mm×240mm）。
8.6法国Ascomeral公司工艺流程：电炉（100%废钢）→EBT出钢（同时加渣料、预脱氧、合金化）→钢包到加热工位→添加合成渣→加热和吹氩搅拌并加入脱氧剂和合金→钢包到真空工位（RH）脱气→模铸（氩气保护）或连铸（四流旋转式）9、该产品在国际上的发展方向今后轴承钢主要向高洁净度和性能多样化两个方向发展。
提高轴承钢的洁净度，特别是降低钢中的氧含量，可以明显延长轴承的寿命。
为了延长轴承钢的寿命，人们多年来一直致力于开发应用精炼技术来降低钢中的氧含量。
此外，研究和开发新型轴承钢，扩大应用和代替传统的轴承钢，如下：1）超高纯净化高碳铬轴承钢的开发，如大同特钢生产的轴承钢，[0]≤5ppm，可以低到 3.4ppm，Ti≤5ppm，[N]≤30PPM，并可得到极细化的氧化物夹杂和Ti 夹杂物；2）用精密冷輾轴承套圈的中碳轴承钢的开发，如含碳0.8%左右的G8Cr15冷变形能力明显优于GCr15，不仅可以避免套圈裂纹的产生，还可以提高接触疲劳寿命和8%左右的生产率。
3）无铝轴承钢的生产，德国萨尔公司采用不用铝进行脱氧的冶炼工艺，生产出具有良好微观洁净度和宏观洁净度的轴承钢。
4）快速渗碳轴承钢的开发，通过改变化学成分来提高渗碳速度。
如爱知制钢发明AUJ35（C～0.30-0.37）和AUJ40(C～0.38-0.45),使渗碳时间缩短20-40%，最高可缩短75%。
5）开发高频淬火轴承钢，用普通中碳钢或中碳锰、铬钢，通过高频加热淬火来代替普通轴承钢，既简化了生产工序又降低成本，并提高了使用寿命。
6）由于在高温、腐蚀、润滑条件恶劣的环境下使用轴承愈来愈多，急需研制加工性能好、成本低、疲劳寿命长、能适合不同目的和用途的轴承用钢，如高温渗碳钢M50NiL、易加工不锈轴承钢50X18M以及陶瓷轴承材料等。
7）日本研制的GCr465、SCM465疲劳寿命比SUJ—2高2～4倍。
9.1轴承钢的冶炼技术发展轴承钢的冶炼设备逐渐大型化，国外许多厂家采用转炉提供高质量的粗钢；电炉或转炉出钢及精炼过程脱氧方式优化。
韩国浦项在转炉出钢脱氧过程中，首先加入A1，然后投放FeMn和FeSi，首先生成Al2O3氧化物，随后仅有一小部分氧化物改变为SiO2和MnO，氧化物的主要成分顺其自然地为Al2O3。
