如何快速看懂笔记本电脑电路图

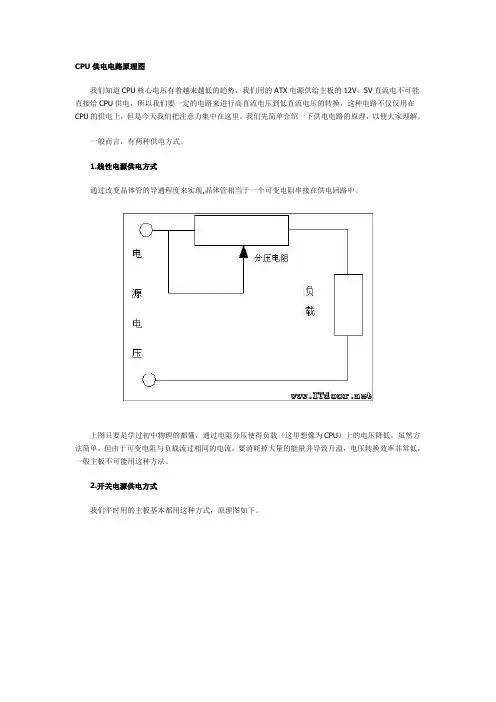

CPU供电电路原理图我们知道CPU核心电压有着越来越低的趋势，我们用的ATX电源供给主板的12V，5V直流电不可能直接给CPU供电，所以我们要一定的电路来进行高直流电压到低直流电压的转换，这种电路不仅仅用在CPU的供电上，但是今天我们把注意力集中在这里。

我们先简单介绍一下供电电路的原理，以便大家理解。

一般而言，有两种供电方式。

1.线性电源供电方式通过改变晶体管的导通程度来实现,晶体管相当于一个可变电阻串接在供电回路中。

上图只要是学过初中物理的都懂，通过电阻分压使得负载（这里想像为CPU）上的电压降低。

虽然方法简单，但由于可变电阻与负载流过相同的电流，要消耗掉大量的能量并导致升温，电压转换效率非常低，一般主板不可能用这种方法。

2.开关电源供电方式我们平时用的主板基本都用这种方式，原理图如下。

其工作原理比刚刚的电路复杂很多，笔者只能简单说说：ATX供给的12V电通过第一级LC电路滤波（图上L1，C1组成），送到两个场效应管和PWM控制芯片组成的电路，两个场效应管在PWM控制芯片的控制下轮流导通，提供如图所示的波形，然后经过第二级LC电路滤波形成所需要的电压了。

上图中的电路就是我们说的“单相”供电电路，使用到的元器件有输入部分的一个电感线圈、一个电容，控制部分的一个PWM控制芯片、两个场效应管，还有输出部分的一个线圈、一个电容。

强调这些元器件是为了后文辨认几相供电做准备。

由于场效应管工作在开关状态，导通时的内阻和截止时的漏电流都较小，所以自身耗电量很小，避免了线性电源串接在电路中的电阻部分消耗大量能量的问题。

多相供电的引入单相供电一般能提供最大25A的电流，而现今常用的处理器早已超过了这个数字，单相供电无法提供足够可靠的动力，所以现在主板的供电电路设计都采用了两相甚至多相的设计。

上图就是一个两相供电的示意图，其实就是两个单相电路的并联，因此它可以提供双倍的电流。

三相供电当然就是三个单相电路并联而成的，因此可以提供三倍的电流。

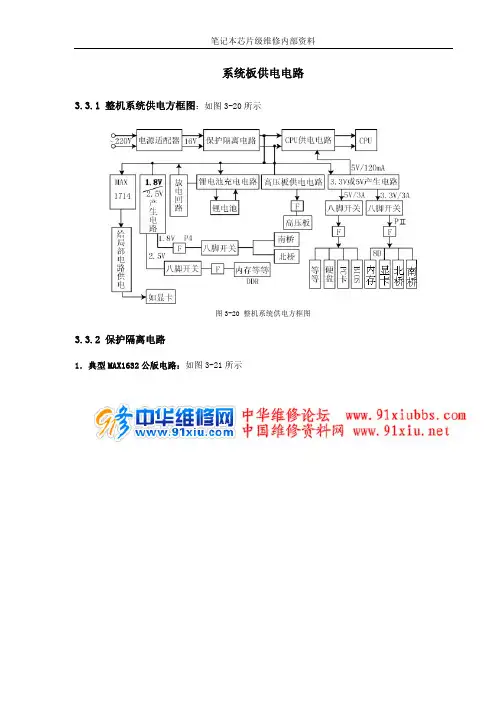

系统板供电电路 3.3.1 整机系统供电方框图：如图3-20所示图3-20 整机系统供电方框图 3.3.2 保护隔离电路1．典型MAX1632公版电路：如图3-21所示2． 三点定位修保护电路：如图3-22所示图3-22 典型保护隔离电路（1） MAX1632工作过程如图3-21/2所示，插上电源适配器，16V电压来到了第③点分几路，一路来到Q1的漏极，二路通过10Ω电阻来到22脚，三路来到Q3的漏极，这时芯片不工作，当23脚接到高电平（3.3V－5V）或直接通过电阻连于电源时，芯片开始待机，待机时将产生如下电压21脚VL5V, 9脚为基准电压2.5V，VL5V电压分成几路分别到给芯片自身及其它芯片作为待机电压，一路给1.8V/2.5V产生电路作为其待机电压，二路给CPU核心电压产生电路作为其待机电压，三路给了充电电路，四路通过D1、D2给了芯片BST端，作为内部高端驱动器的电源，五路经内部给了低端驱动器作为工作电源，这时机器处于一触即发的准备工作状态，待机状态各引脚的待机电压如下：V+ 16V；当（7）（28）接收到3.3V或5V高电平且保持不变时，芯片VL5V开始正常工作，内部的四个驱动器输出方波脉冲去SHDN大于或等于3.3V推动外部所接的4个场效应管导通工作，这时4个 BST 4.7V 场效应管相当4只可变电阻进行分压，输出3.3V 、5V、DL5V电压，当输出电压或负载电流发生变化，其变化会通REF 2.5V 经CSH、CSL、FB引脚反馈给芯片内部，内部自动调整方波幅度及脉宽大小，最终达到3.3V、5V电压的稳压输出，当负载过压或过流时，其反馈会让芯片自动切断输出，最终达到保护负载及电源本身的目的。

（2）MAX1632正常工作时部分引脚电压：(3) MAX1632的好坏判断：如图3-23所示图3-23 MAX1632好坏判断流程图（4）MAX1632阻值法测好坏：（注非在线测量）如图3-24所示TPS2052图3-24 MAX1632阻值测量示意图(5) MAX1632检修流程图：如图3-25所示图3-25 MAX1632检修流程图3. LTC 1628G/LTC1628引脚定义：如图3-26所示Run/SS1 Run/SS2:软启动运行控制输入和短路，检测定时器的多用引脚，过流停机保护也通过这些引脚实现。

新手入门如何看懂电路图1如何看懂电路图2－－电源电路单元如何看懂电路图3－－放大电路如何看懂电路图4－－振荡和调制电路如何看懂电路图5－－脉冲电路如何看懂电路图6－－数字逻辑电路如何看懂电路图7－－电路中的555电路如何看懂电路图1－－学电子跟我来系列文章top电子设备中有各种各样的图。

能够说明它们工作原理的是电原理图，简称电路图。

电路图有两种，一种是说明模拟电子电路工作原理的。

它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。

这种图长期以来就一直被叫做电路图。

另一种是说明数字电子电路工作原理的。

它用各种图形符号表示门、触发器和各种逻辑部件,用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。

为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。

除了这两种图外，常用的还有方框图。

它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。

一张电路图就好象是一篇文章，各种单元电路就好比是句子,而各种元器件就是组成句子的单词。

所以要想看懂电路图,还得从认识单词——元器件开始。

有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。

电阻器与电位器符号详见图 1 所示,其中（ a ）表示一般的阻值固定的电阻器，（ b )表示半可调或微调电阻器；( c ）表示电位器；（ d )表示带开关的电位器.电阻器的文字符号是“R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P "。

在某些电路中,对电阻器的功率有一定要求，可分别用图 1 中( e ）、( f ）、（ g ）、（ h )所示符号来表示。

几种特殊电阻器的符号：第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的.有的是负温度系数的，用NTC来表示；有的是正温度系数的，用PTC来表示。

怎样快速的看懂原理图电子设备中有各种各样的图。

能够说明它们工作原理的是电原理图，简称电路图。

电路图有两种，一种是说明模拟电子电路工作原理的。

它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。

这种图长期以来就一直被叫做电路图。

另一种是说明数字电子电路工作原理的。

它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。

为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。

除了这两种图外，常用的还有方框图。

它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。

一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。

所以要想看懂电路图，还得从认识单词——元器件开始。

有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。

电阻器与电位器符号详见图1 所示，其中（a ）表示一般的阻值固定的电阻器，（b ）表示半可调或微调电阻器；（c ）表示电位器；（d ）表示带开关的电位器。

电阻器的文字符号是“ R ”，电位器是“ RP ”，即在R 的后面再加一个说明它有调节功能的字符“ P ”。

在某些电路中，对电阻器的功率有一定要求，可分别用图1 中（e ）、（f ）、（g ）、（h ）所示符号来表示。

几种特殊电阻器的符号：第1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。

有的是负温度系数的，用NTC来表示；有的是正温度系数的，用PTC来表示。

它的符号见图（i ），用θ或t°来表示温度。

它的文字符号是“ RT ”。

第2 种是光敏电阻器符号，见图1 （j ），有两个斜向的箭头表示光线。

教你三步看懂电路图对于初学电子的朋友,尤其是电子爱好者,学习电路图很难入门,今天我向朋友们介绍点儿我的学习体会.第一步:首先从各种电子书籍和杂志上,找到电子元件的符号,构造,作用,功能.第二步:学习弄懂单元电路中的交流回路和直流回路,这是最重要的.第三步:找一收音机电路图弄清各个单元级和整个电路的交流信号和直流电流的通路,包括反馈回路,谐振回路.通过这三步学习你一定不会再感觉看电理识图方法和注意事项修理识图是指在修理过程中对电路图的分析，这一识图与学习电路工作原理时的识图有很大的不同，是围绕着修理进行的电路故障分析。

1．修理识图项目修理识图主要有以下四部分内容：①在整机电路图中建立检修思路，根据故障现象，判断故障可能发生在哪部分电路中，确定下一步的检修步骤（是测量电压还是电流，在电路中的哪一点测量）。

②根据测量得到的有关数据，在整机电路图的某一个局部单元电路中对相关元器件进行故障分析，以判断是哪个元器件出现了开路或短路、性能变劣故障，导致了所测得的数据发生异常。

例如，初步检查发现功率放大电路出现了故障，可找出功放电路图进行具体分析。

③查阅所要检修的某一部分电路图，了解这部分电路的工作，如信号是从哪里来，送到哪里去。

④查阅整机电路图中某一点的直流电压数据。

2．识图方法和注意事项进行修理识图过程中要注意以下四个问题：①修理识图是针对性很强的电路分析，是带着问题对局部电路的识图，识图的范围不广，但要有一定深度，还要会联系故障的实际。

②主要是根据故障现象和所测得的数据决定分析哪部分电路。

例如：根据故障现象决定分析低放电路还是分析前置放大器电路，根据所测得的有关数据决定分析直流电路还是交流电路。

③测量电路中的直流电压时，主要是分析直流电压供给电路；在使用干扰检查法时，主要是进行信号传输通路的识图；在进行电路故障分析时，主要是对某一个单元电路进行工作原理的分析。

在修理识图中，无需对整机电路图中的各部分电路进行全面的系统分析。

手把手教你如何看懂电路图电路图有两种，一种是说明模拟电子电路工作原理的。

它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。

这种图长期以来就一直被叫做电路图。

另一种是说明数字电子电路工作原理的。

它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。

为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。

除了这两种图外，常用的还有方框图。

它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。

一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。

所以要想看懂电路图，还得从认识单词——元器件开始。

有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以查阅相关文章，这里只把电路图中常出现的各种符号重述一遍，希望大家熟悉它们，并记住不忘。

电阻器与电位器（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。

电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。

这是一个普通的四环电阻的示意图几种特殊电阻器的符号：第1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。

有的是负温度系数的，用 NTC 来表示；有的是正温度系数的，用 PTC 来表示。

它的符号见图（ i ），用θ 或t° 来表示温度。

它的文字符号是“ RT ”。

主要用来做补偿或检测，例如：万用表电路、太阳能热水器、喷漆房烘干房等等上个世纪九十年代以前国内工厂使用精度最好的万用表A-V-Ω表示万用表的用途是测量电流、电压、电阻45-65-1000Hz表示交流反应频率最低值与最高值20000Ω/V表示万用表的内阻为每伏20kΩ，也就是它对被测电路的影响能力第 2 种是光敏电阻器符号，见图 1 （ j ），有两个斜向的箭头表示光线。

OEM新机型电路图的读图方法以LENOVO F41为例1．首先找到参与触发上电的EC/KBC（或电源管理控制器IC）；EC/KBC的作用：负责系统电源管理，上电管理，充电管理，键盘控制等等这款机器的EC/KBC是PC97551；笔记本EC/KBC的识别：a.按厂家，用得最为普遍地EC/KBC只有几个厂家：美国国家半导体（WINBOND），ENE，SMSC，或PLD，ITXXXX，M38857等等；b.按接AC待机时的工作状态：在接有AC时，EC/KBC都是要部分工作的，所以必须要有时钟；c.按供电电源的类型：一般都有两种以上的电源种类供电，它们分为上电前和上电后的电源与CMOS电池电源；d.按所需输入信号的种类：有一个共同点，它们都需要得到如AC存在，BATTERY存在等，并都与触发开关信号相连；e.按是否需要SLP信号，是否发出BATTLOW#信号，是否发出RSMRST#，是否发出各种S状态信号也可以找到此类IC。

根据以上特点可以很肯定的说F41的EC/KBC为U16（IT8511）2．确定了EC/KBC后，就可以根据笔记本自身的上电特点及芯片组对电源的要求来进一步确定各个信号的时间关系。

这种时间关系可以从产生复位信号的顺序来做大概上的判断：AUXOK→SUSOK→RSMRST#→AOK→BOK（HWRG）→SYSOK →IMVPOK3．确定EC/KBC最初应该得到的电源；（在这一步我们可以确定AC和电池的公共主供电）这些电源有一个最大的特点就是它们不受任何信号的控制而出现的，即只要接入AC或电池盒就出现，而且都是由一些LDO芯片产生的专供EC/KBC 使用的电压。

这个便是AC接入后出现的第一个低压。

除此以外还有CMOS电池电压在某些EC/KBC也有需要。

在F41机器中，可以断定为VCCRTC。

所以这个电压必须要有，且必须存在。

我们再看+3VALW，它是由MAX8734内部LDO出来的。

现在需要确定的是MAX8743所需的电源是否受控。

快速看懂复杂电路图的方法与技巧对于许多初学者来说，看懂复杂的电路图可能是一项挑战。

但是，通过掌握一些方法和技巧，你可以快速提高自己的读图能力。

以下是一些建议：一、掌握看图技巧1.快速浏览主回路和控制回路：首先，花些时间了解主回路和相应的控制回路。

主回路通常包括电源、开关、负载和保护元件等，而控制回路则包括用于控制主回路的继电器、接触器等元件。

通过比较主回路和控制回路，你可以了解整个电路的工作流程。

2.从上到下看图：正规的电路图通常按照从上到下的顺序逐步解释电路的工作原理。

这种方法有助于你逐步了解电路的各个部分以及它们之间的相互关系。

3.分部分看图：将电路图分成不同的部分来看，例如保护电路、测量电路和控制电路等。

这样有助于你更好地理解每个部分的功能和作用。

4.注意线号：在正规的电路图中，每条线、每个接线端子都有相应的线号。

线号实际上是导线的“名字”，相同的线号表示它们属于同一个分支并具有相同的作用。

通过查找线号，你可以更容易地理解电路图。

5.积累经验：最重要的是，通过不断看图、学习和实践来积累经验。

多看不同类型的电路图，尝试理解它们的工作原理，并与同事或老师讨论。

随着经验的积累，你会发现自己越来越擅长看懂复杂的电路图。

二、加强电工专业知识1.掌握电路基本原理：了解电路的基本原理是理解复杂电路图的基础。

学习欧姆定律、基尔霍夫定律等基本原理，并将它们应用到实际电路中。

2.了解电气拖动系统：熟悉电气拖动系统的组成和功能，包括电动机、接触器、继电器等元件的作用和工作原理。

这将有助于你更好地理解电路图中的各个部分。

3.掌握基础电路图：学习并熟练掌握一些基本的电路图，如电机正反转控制电路、电机星三角降压启动电路等。

通过了解这些基础电路图，你可以更容易地理解更复杂的电路图。

4.积累电子元件知识：了解各种电子元件的功能和作用，例如电阻、电容、二极管等。

这将有助于你更好地理解电路图中各个元件的作用和相互关系。

5.学习电路分析方法：掌握一些基本的电路分析方法，如支路电流法、节点电压法等。

关键是要掌握其要点, 要分析电路图的原理,初学人员要分析电子电路或了解、掌握电子产品的工作原理，看懂电子产品的电路图是一项基本功。

怎样快速地看懂电子产品的电路图呢？一、要学习并熟练掌握电子产品中常用的电子元、器件的基本知识，如电阻器、电容器、电感器、二极管、三极管、可控硅、场效应管、变压器、开关、继电器、接插件等，并充分了解它们的种类、性能、特征、特性以及在电路中的符号、在电路中的作用和功能等，根据这些元器件在电路中的作用，懂得哪些参数会对电路性能和功能产生什么样的影响，具备这些电子元器件的基本知识，对于读懂、读透电路图是必不可少的。

二、为方便、快捷地看懂电路图，还要掌握一些由常用元器件组成的单元电子电路知识，例如整流电路、滤波电路、放大电路、振荡电路、电源电路等。

因为这些电路单元是电子产品电路图中常见的功能块，掌握这些单元电路的知识，不仅可以深化对电子元器件的认识，而且通过这样的"初级练习"，也是对看懂、读通电路图的锻炼，有了这些知识，为进一步看懂、读通较复杂的电路奠定了良好的基础，也就更容易深化自己的学习。

三、应多了解、熟悉、理解电路图中的有关基本概念。

比如关键点的电位，各点电位如何变化、如何互相关联，如何形成回路、通路，哪些构成直流回路、哪些形成信号通道、哪些属于控制回路等。

四、要看懂、读通某一电子产品的电路图，还需对该电子产品有一个大致的了解，例如由产品的主要功能，它可能由哪些电路单元组成。

这对读懂、读通它的电路图可以少走弯路。

五、经常在电路图中寻找自己熟悉的元器件和单元电路，看它们在电路中起什么作用，然后与它们周围的电路联系，分析这些外部电路怎样与这些元器件和单元电路互相配合工作，逐步扩展，直至对全图能理解为止。

六、不断尝试将电路图分割成若干条条框框，然后各个击破，逐个了解这些条条框框电路的功能和工作原理，再将各个条条框框互相联系起来，将整个电路图看懂、读通。

七、要多看、多读、多分析、多理解各种电路图。

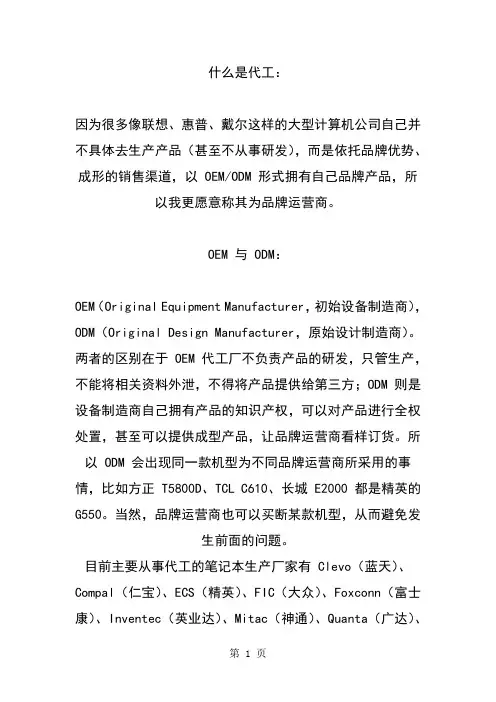

什么是代工：因为很多像联想、惠普、戴尔这样的大型计算机公司自己并不具体去生产产品（甚至不从事研发），而是依托品牌优势、成形的销售渠道，以 OEM/ODM 形式拥有自己品牌产品，所以我更愿意称其为品牌运营商。

OEM 与 ODM：OEM（Original Equipment Manufacturer，初始设备制造商），ODM（Original Design Manufacturer，原始设计制造商）。

两者的区别在于 OEM 代工厂不负责产品的研发，只管生产，不能将相关资料外泄，不得将产品提供给第三方；ODM 则是设备制造商自己拥有产品的知识产权，可以对产品进行全权处置，甚至可以提供成型产品，让品牌运营商看样订货。

所以 ODM 会出现同一款机型为不同品牌运营商所采用的事情，比如方正 T5800D、TCL C610、长城 E2000 都是精英的G550。

当然，品牌运营商也可以买断某款机型，从而避免发生前面的问题。

目前主要从事代工的笔记本生产厂家有 Clevo（蓝天）、Compal（仁宝）、ECS（精英）、FIC（大众）、Foxconn（富士康）、Inventec（英业达）、Mitac（神通）、Quanta（广达）、Twinhead（伦飞）、Uniwill（志和）、Wistron（纬创）等。

Clevo（蓝天）以生产廉价机为主，它拥有自有品牌，在欧洲有一定知名度，但在国内并不为人所知。

其客户涵盖了方正、清华同方、Haier（海尔）等。

Compal（仁宝）是一家老牌笔记本生产厂商，出货量极大，几乎与世界及国内各知名品牌都有联系。

它同时拥有自有品牌，但在国内并不为人所熟知。

ECS（精英）以生产低档机为主，另一笔记本生产厂商 Uniwill（志和）已被其收购。

ECS 以采用SIS630芯片组的自有品牌移动 PC 成功打开了笔记本市场。

目前其客户涵盖了方正、清华同方、Haier（海尔）以及 GW（长城）等。

FIC（大众）是最早为 Lenovo（联想）进行代工的笔记本生产厂商，两者合作时间比较长，但目前已不再继续合作。

如何看懂电路图2－－电源电路单元前面介绍了电路图中的元器件的作用和符号。

一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。

其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。

好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。

同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。

因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。

按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。

下面我们选最常用的基本单元电路来介绍。

让我们从电源电路开始。

一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。

电源电路有整流电源、逆变电源和变频器三种。

常见的家用电器中多数要用到直流电源。

直流电源的最简单的供电方法是用电池。

但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。

电子电路中的电源一般是低压直流电，所以要想从 220 伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。

有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。

因此整流电源的组成一般有四大部分，见图 1 。

其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。

二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。

（ 1 ）半波整流半波整流电路只需一个二极管，见图 2 （ a ）。

在交流电正半周时 VD 导通，负半周时 VD 截止，负载 R 上得到的是脉动的直流电（ 2 ）全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图2 （ b ）。

如何看懂电路图(超级完整版) 通过整理的如何看懂电路图(超级完整版)相关文档，渴望对大家有所扶植，感谢观看！如何看懂电路图1－－学电子跟我来系列文章电子设备中有各种各样的图。

能够说明它们工作原理的是电原理图，简称电路图。

电路图有两种，一种是说明模拟电子电路工作原理的。

它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。

这种图长期以来就始终被叫做电路图。

另一种是说明数字电子电路工作原理的。

它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。

为了和模拟电路的电路图区分开来，就把这种图叫做逻辑电路图，简称逻辑图。

除了这两种图外，常用的还有方框图。

它用一个框表示电路的一部分，它能简洁明白地说明电路各部分的关系和整机的工作原理。

一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。

所以要想看懂电路图，还得从相识单词——元器件起先。

有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、运用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，渴望初学者熟悉它们，并记住不忘。

电阻器与电位器符号详见图1 所示，其中（a ）表示一般的阻值固定的电阻器，（b ）表示半可调或微调电阻器；（c ）表示电位器；（d ）表示带开关的电位器。

电阻器的文字符号是“ R ”，电位器是“ RP ”，即在R 的后面再加一个说明它有调整功能的字符“ P ”。

在某些电路中，对电阻器的功率有确定要求，可分别用图 1 中（e ）、（f ）、（g ）、（h ）所示符号来表示。

几种特殊电阻器的符号：第1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变更的。

有的是负温度系数的，用NTC 来表示；有的是正温度系数的，用PTC 来表示。

它的符号见图（i ），用θ 或t° 来表示温度。

手把手教你如何看懂平板电脑电路图以及维修手把手教你如何看懂平板电脑电路图以及维修平板电脑芯片介绍一、概述平板电脑大致分为传统平板电脑和新一代平板电脑。

传统平板电脑是微软提出的，是指能够安装x86版本的Windows系统、Linux系统或Mac OS系统的PC。

新一代平板电脑大多采用ARM架构，这样就可避开能耗高的问题，在续航和散热方面有了很大改进。

同时新一代平板电脑大部分搭载iOS、Android、webOS或者BlackBerry Tablet OS系统，在界面交互性上优化不少，增加了用户的体验感。

ARM(Advanced RISC Machines)是微处理器行业的一家知名企业，设计了大量高性能、廉价、耗能低的RISC处理器、相关技术及软件。

ARM技术具有性能高、成本低和能耗省的特点，契合了移动产业的发展需求。

在商业模式方面，ARM公司与传统处理器巨头英特尔及AMD有所不同。

ARM 公司自己并不制造芯片，只负责芯片的设计，并将设计方案授权(licensing)给其他公司使用，从中得到授权费用。

二、ARM构架芯片介绍1、ARMv4架构阵营ARMv4架构的代表核心是ARM9核心。

ARM9核心拥有成熟的生产技术，较小的核心面积带来较低的成本，大约提供约1.1DMIPS/MHz的性能。

该核心相对比较省电，但难以冲击更高的频率，因此整体效能有限。

ARM9核心的代表方案有：威盛WM8505/WM8505+、瑞芯微RK2808、瑞芯微RK2818等。

（1）威盛WM8505/WM8505+威盛VIA WM8505方案采用ARM9核心，基于65nm制作工艺，频率达到300MHz。

搭配DDR2 128MB RAM。

威盛WM8505+是超频到400MHz的方案，也有厂商虚标到533MHz。

搭配256MB DDR2内存。

小结：威盛WM8505/WM8505+是最廉价的Android方案之一，搭配Android 1.6系统。

教你如何简单看懂电路图虽然整机电路图十分复杂，但学会看懂电路图并不是高不可攀的事。

具有一定的电子线路知识基础，掌握一套正确的读图方法，经过不断学习和实践，一定可以学会识读电路图。

实际上，看整机电路图时，可以使用多种看图的方法。

最终都要完成读图的几项基本任务，达到看图的几项基本要求。

这里讨论看电路图的基本方法。

一、怎么看整机电路图1、根据由大到小，由粗到细的顺序识读各种电路图前面已谈到，一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。

这些电路图各有各的用途和特点，但又有内在联系。

在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。

这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。

所谓“大”和“粗”，是指整机或系统的大体结构，还有信号的主要处理过程；所谓“小”和“细”，是指具体的电路、元器件和连线等，具体到上述各种电路图来讲，基本顺序应是整机方框图―→系统方框图―→板块原理图―→系统原理图―→印制电路板图―→整机连线图，最后是整机电路原理图。

首先要学会看整机方框图，要弄清楚整机是由哪几部分（板块或系统）组成，每一部分对信号进行怎样的处理过程，各部分之间有什么联系等。

这些问题弄清楚了，对整机就有了大致的了解。

在此基础上，再去识读各系统、各板块的方框图。

要了解各系统、板块主要由哪几部分构成，每一部分的主要作用及对信号的处理过程，并要了解各部分之间的关系。

这些问题搞清了，也就明白了在该系统中信号如何流动和如何处理的。

在掌握了各部分的方框图以后，再去识读相应的原理图。

原理图是由元器件的符号和连线构成的。

在原理图中，画出各个部分由什么样具体电路构成，每个元器件有什么作用，详细的信号走向和被处理的过程，如何达到设计要求。

各部分原理图搞清楚了，整机的工作原理也就容易明白了。

此后，再去识读印制电路板图。

这种图不是讲工作原理，而是讲怎样把原理图变成实用机。

如何快速学看电子电路图？电子电路图讲解，掌握这8点技巧很重要！电路分析或修理中问题特别多者，说明基础知识掌握的不好。

有的基础知识在书上一看就懂，一用就错，这时问题就自然来了。

如果发现自己看书时不懂的问题特别多，就说明看这本书的准备知识还不够，应从更基础的书看起。

不能采取跳跃式学习，认为自己已经懂的就不去认真学习，跨过几节看后面的内容，这时必然会出现问题很多的现象。

古人云：欲速则不达。

初步了解电子电路图图1所示是一个简单的电子电路图的例子。

电子电路图用来表示实际电子电路的组成、结构、元器件标称值等信息。

从这一电路图中可以看出，该电路由电阻器R1～R3、电容器C1～C3和三极管VT1等元器件组成。

各元器件之间的连接线路表明了这一电路中各元器件之间的连接关系，R1下面的270k表示该电阻的标称阻值，C1下面的100是该电容的标称容量，不标单位表示单位是pF，VT1下面的2SC536是该三极管的型号。

图1 电子电路图示意图了解电路图种类和掌握各种电路图的基本分析方法，是学习电子电路工作原理的第一步。

电子电路图主要有下列六种。

(1)方框图(包括整机电路方框图、系统方框图等)。

(2)单元电路图。

(3)等效电路图。

(4)集成电路应用电路图。

(5)整机电路图。

(6)印制电路板图。

方框图识图方法图2所示是一个两级音频信号放大系统的方框图。

从图中可以看出，这一系统电路主要由信号源电路、第一级放大器、第二级放大器和负载电路构成。

从这一方框图也可以知道，这是一个两级放大器电路。

图2 方框图示意图方框图种类较多，主要有三种：整机电路方框图、系统电路方框图和集成电路内电路方框图。

1.整机电路方框图整机电路方框图是表达整机电路图的方框图，也是众多方框图中最为复杂的方框图，关于整机电路方框图，主要说明下列几点。

(1)从整机电路方框图中可以了解到整机电路的组成和各部分单元电路之间的相互关系。

(2)在整机电路方框图中，通常在各个单元电路之间用带有箭头的连线进行连接，通过图中的这些箭头方向，还可以了解到信号在整机各单元电路之间的传输途径等。
