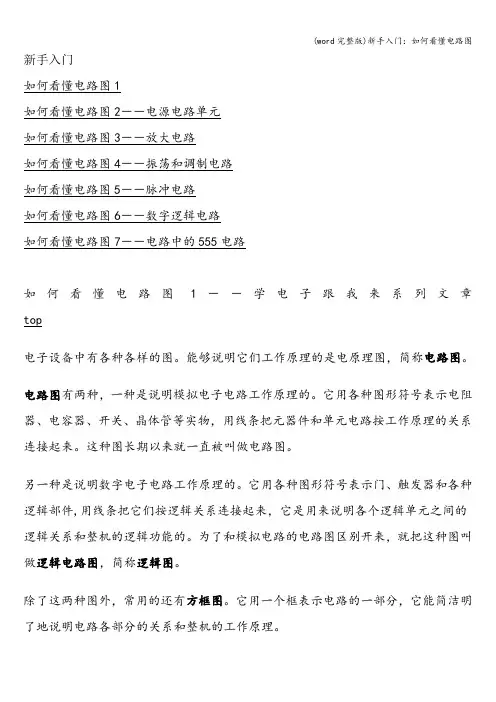

新手入门如何看懂电路图1如何看懂电路图2--电源电路单元如何看懂电路图3--放大电路如何看懂电路图4--振荡和调制电路如何看懂电路图5--脉冲电路如何看懂电路图6--数字逻辑电路如何看懂电路图7--电路中的555电路如何看懂电路图1--学电子跟我来系列文章top电子设备中有各种各样的图。
能够说明它们工作原理的是电原理图,简称电路图。
电路图有两种,一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物,用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件,用线条把它们按逻辑关系连接起来,它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来,就把这种图叫做逻辑电路图,简称逻辑图。
除了这两种图外,常用的还有方框图。
它用一个框表示电路的一部分,它能简洁明了地说明电路各部分的关系和整机的工作原理。
一张电路图就好象是一篇文章,各种单元电路就好比是句子,而各种元器件就是组成句子的单词。
所以要想看懂电路图,还得从认识单词——元器件开始。
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接,本文只把电路图中常出现的各种符号重述一遍,希望初学者熟悉它们,并记住不忘。
电阻器与电位器符号详见图 1 所示,其中( a )表示一般的阻值固定的电阻器,( b )表示半可调或微调电阻器;( c )表示电位器;( d )表示带开关的电位器.电阻器的文字符号是“R ”,电位器是“ RP ”,即在 R 的后面再加一个说明它有调节功能的字符“ P "。
在某些电路中,对电阻器的功率有一定要求,可分别用图 1 中( e )、( f )、( g )、( h )所示符号来表示。
几种特殊电阻器的符号:第 1 种是热敏电阻符号,热敏电阻器的电阻值是随外界温度而变化的.有的是负温度系数的,用NTC来表示;有的是正温度系数的,用PTC来表示。
教你三步看懂电路图对于初学电子的朋友,尤其是电子爱好者,学习电路图很难入门,今天我向朋友们介绍点儿我的学习体会.第一步:首先从各种电子书籍和杂志上,找到电子元件的符号,构造,作用,功能.第二步:学习弄懂单元电路中的交流回路和直流回路,这是最重要的.第三步:找一收音机电路图弄清各个单元级和整个电路的交流信号和直流电流的通路,包括反馈回路,谐振回路.通过这三步学习你一定不会再感觉看电理识图方法和注意事项修理识图是指在修理过程中对电路图的分析,这一识图与学习电路工作原理时的识图有很大的不同,是围绕着修理进行的电路故障分析。
1.修理识图项目修理识图主要有以下四部分内容:①在整机电路图中建立检修思路,根据故障现象,判断故障可能发生在哪部分电路中,确定下一步的检修步骤(是测量电压还是电流,在电路中的哪一点测量)。
②根据测量得到的有关数据,在整机电路图的某一个局部单元电路中对相关元器件进行故障分析,以判断是哪个元器件出现了开路或短路、性能变劣故障,导致了所测得的数据发生异常。
例如,初步检查发现功率放大电路出现了故障,可找出功放电路图进行具体分析。
③查阅所要检修的某一部分电路图,了解这部分电路的工作,如信号是从哪里来,送到哪里去。
④查阅整机电路图中某一点的直流电压数据。
2.识图方法和注意事项进行修理识图过程中要注意以下四个问题:①修理识图是针对性很强的电路分析,是带着问题对局部电路的识图,识图的范围不广,但要有一定深度,还要会联系故障的实际。
②主要是根据故障现象和所测得的数据决定分析哪部分电路。
例如:根据故障现象决定分析低放电路还是分析前置放大器电路,根据所测得的有关数据决定分析直流电路还是交流电路。
③测量电路中的直流电压时,主要是分析直流电压供给电路;在使用干扰检查法时,主要是进行信号传输通路的识图;在进行电路故障分析时,主要是对某一个单元电路进行工作原理的分析。
在修理识图中,无需对整机电路图中的各部分电路进行全面的系统分析。

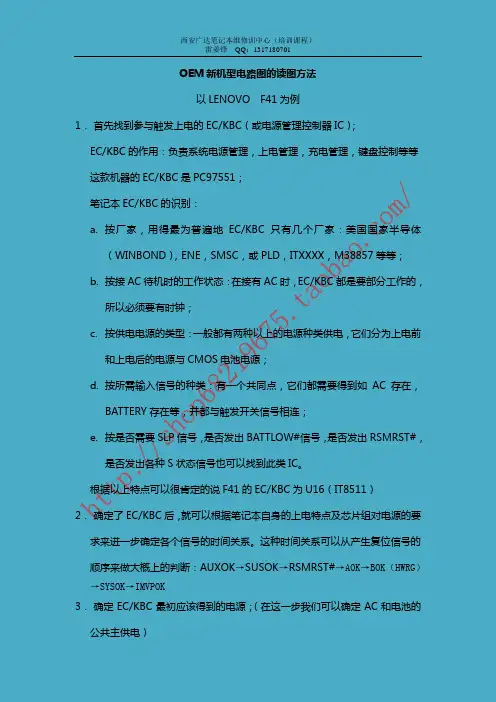

OEM新机型电路图的读图方法以LENOVO F41为例1.首先找到参与触发上电的EC/KBC(或电源管理控制器IC);EC/KBC的作用:负责系统电源管理,上电管理,充电管理,键盘控制等等这款机器的EC/KBC是PC97551;笔记本EC/KBC的识别:a.按厂家,用得最为普遍地EC/KBC只有几个厂家:美国国家半导体(WINBOND),ENE,SMSC,或PLD,ITXXXX,M38857等等;b.按接AC待机时的工作状态:在接有AC时,EC/KBC都是要部分工作的,所以必须要有时钟;c.按供电电源的类型:一般都有两种以上的电源种类供电,它们分为上电前和上电后的电源与CMOS电池电源;d.按所需输入信号的种类:有一个共同点,它们都需要得到如AC存在,BATTERY存在等,并都与触发开关信号相连;e.按是否需要SLP信号,是否发出BATTLOW#信号,是否发出RSMRST#,是否发出各种S状态信号也可以找到此类IC。
根据以上特点可以很肯定的说F41的EC/KBC为U16(IT8511)2.确定了EC/KBC后,就可以根据笔记本自身的上电特点及芯片组对电源的要求来进一步确定各个信号的时间关系。
这种时间关系可以从产生复位信号的顺序来做大概上的判断:AUXOK→SUSOK→RSMRST#→AOK→BOK(HWRG)→SYSOK →IMVPOK3.确定EC/KBC最初应该得到的电源;(在这一步我们可以确定AC和电池的公共主供电)这些电源有一个最大的特点就是它们不受任何信号的控制而出现的,即只要接入AC或电池盒就出现,而且都是由一些LDO芯片产生的专供EC/KBC 使用的电压。
这个便是AC接入后出现的第一个低压。
除此以外还有CMOS电池电压在某些EC/KBC也有需要。
在F41机器中,可以断定为VCCRTC。
所以这个电压必须要有,且必须存在。
我们再看+3VALW,它是由MAX8734内部LDO出来的。
现在需要确定的是MAX8743所需的电源是否受控。
快速看懂复杂电路图的方法与技巧对于许多初学者来说,看懂复杂的电路图可能是一项挑战。
但是,通过掌握一些方法和技巧,你可以快速提高自己的读图能力。
以下是一些建议:一、掌握看图技巧1.快速浏览主回路和控制回路:首先,花些时间了解主回路和相应的控制回路。
主回路通常包括电源、开关、负载和保护元件等,而控制回路则包括用于控制主回路的继电器、接触器等元件。
通过比较主回路和控制回路,你可以了解整个电路的工作流程。
2.从上到下看图:正规的电路图通常按照从上到下的顺序逐步解释电路的工作原理。
这种方法有助于你逐步了解电路的各个部分以及它们之间的相互关系。
3.分部分看图:将电路图分成不同的部分来看,例如保护电路、测量电路和控制电路等。
这样有助于你更好地理解每个部分的功能和作用。
4.注意线号:在正规的电路图中,每条线、每个接线端子都有相应的线号。
线号实际上是导线的“名字”,相同的线号表示它们属于同一个分支并具有相同的作用。
通过查找线号,你可以更容易地理解电路图。
5.积累经验:最重要的是,通过不断看图、学习和实践来积累经验。
多看不同类型的电路图,尝试理解它们的工作原理,并与同事或老师讨论。
随着经验的积累,你会发现自己越来越擅长看懂复杂的电路图。
二、加强电工专业知识1.掌握电路基本原理:了解电路的基本原理是理解复杂电路图的基础。
学习欧姆定律、基尔霍夫定律等基本原理,并将它们应用到实际电路中。
2.了解电气拖动系统:熟悉电气拖动系统的组成和功能,包括电动机、接触器、继电器等元件的作用和工作原理。
这将有助于你更好地理解电路图中的各个部分。
3.掌握基础电路图:学习并熟练掌握一些基本的电路图,如电机正反转控制电路、电机星三角降压启动电路等。
通过了解这些基础电路图,你可以更容易地理解更复杂的电路图。
4.积累电子元件知识:了解各种电子元件的功能和作用,例如电阻、电容、二极管等。
这将有助于你更好地理解电路图中各个元件的作用和相互关系。
5.学习电路分析方法:掌握一些基本的电路分析方法,如支路电流法、节点电压法等。
如何看懂电路图(完整版)如何看懂电路图2--电源电路单元前面介绍了电路图中的元器件的作用和符号。
一张电路图通常有几十乃至几百个元器件,它们的连线纵横交叉,形式变化多端,初学者往往不知道该从什么地方开始,怎样才能读懂它。
其实电子电路本身有很强的规律性,不管多复杂的电路,经过分析可以发现,它是由少数几个单元电路组成的。
好象孩子们玩的积木,虽然只有十来种或二三十种块块,可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理,再复杂的电路,经过分析就可发现,它也是由少数几个单元电路组成的。
因此初学者只要先熟悉常用的基本单元电路,再学会分析和分解电路的本领,看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类,每一类又有好多种,全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换(蓄电池则要经常充电)的缺点,因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电,所以要想从 220 伏市电变换成直流电,应该先把220 伏交流变成低压交流电,再用整流电路变成脉动的直流电,最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高,所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分,见图 1 。
其中变压电路其实就是一个铁芯变压器,需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
( 1 )半波整流半波整流电路只需一个二极管,见图 2 ( a )。
在交流电正半周时 VD 导通,负半周时VD 截止,负载 R 上得到的是脉动的直流电( 2 )全波整流全波整流要用两个二极管,而且要求变压器有带中心抽头的两个圈数相同的次级线圈,见图 2 ( b )。
只需5个步骤,老鸟教你轻松看懂电路原理图!作为电子维修人员,只有读懂电路的原理图,才能知道它的各组成部分的作用及各部分的相互关系,并进一步估算其性能指标,科学地运用器件;也只有读懂电路的原理图,才能改进电路性能,正确分析和排除故障。
那么,我们怎么才能读懂电路的原理图呢?下面随我来看一下有哪些步骤和技巧吧。
从元器件开始学习在电子产品的电路板上有不同外形、不同种类的电子元器件,它们所对应的文字标识、符号及相关参数都标注在元器件的旁边。
元器件是构成电子产品的基础,也就是说任何的电子产品都是由各种各样的元器件组合而成的。
因此,了解电子元器件的基础知识,掌握不同元器件在电路图中的符号和基本功能特点是读懂电路原理的第一步。
这就相当于读文章,必须先识字是一个道理。
要读懂电路原理图,不仅要掌握一些规律、技巧和方法,还要具备一些扎实的理论基础知识才能快速的学会看懂原理图。
需要熟练掌握电子产品中常用电子元器件的基本知识,如电阻、电容、电感、二极管、三极管、晶闸管、变压器、集成电路等,充分了解它们的种类、特征及在电路中的符号,它们在电路起什么作用和功能等。
对于集成电路,初学者大可不必了解其内部构造及原理,只需要把它看做是一个黑盒子,有输入信号端和输出信号端,可以实现什么功能就行了,刚开始就想深入了解是不可能的,而且容易打信心,导致兴趣大减。
从单元电路学习看图单元电路就是由常用元器件、简单电路用基本放大电路构成的可实现一些基本功能的电路,是整机电路的单元模块,如串并联电路、RC电路、LC电路、放大器、振荡器等。
如果说认识元器件相当于识字的话,那么学习单元电路就相当于文章中的一个段落。
任何的电子产品都有可以实现不同功能的单元电路组成,比如电源电路,因此学习读原理图就要先从电源电路入手,了解简单电路的结构及功能对于读懂整机原理图有非常大的帮助。
如上图,把整机原理图拆分不同的单元电路。
由几个电子元器件构成的基本电路是所有原理图的最小单元,如整流电路、滤波电路、稳压电路、放大电路、振荡电路等。
如何看懂电路图2--电源电路单元前面介绍了电路图中的元器件的作用和符号。
一张电路图通常有几十乃至几百个元器件,它们的连线纵横交叉,形式变化多端,初学者往往不知道该从什么地方开始,怎样才能读懂它。
其实电子电路本身有很强的规律性,不管多复杂的电路,经过分析可以发现,它是由少数几个单元电路组成的。
好象孩子们玩的积木,虽然只有十来种或二三十种块块,可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理,再复杂的电路,经过分析就可发现,它也是由少数几个单元电路组成的。
因此初学者只要先熟悉常用的基本单元电路,再学会分析和分解电路的本领,看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类,每一类又有好多种,全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换(蓄电池则要经常充电)的缺点,因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电,所以要想从 220 伏市电变换成直流电,应该先把220 伏交流变成低压交流电,再用整流电路变成脉动的直流电,最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高,所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分,见图 1 。
其中变压电路其实就是一个铁芯变压器,需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
( 1 )半波整流半波整流电路只需一个二极管,见图 2 ( a )。
在交流电正半周时 VD 导通,负半周时 VD 截止,负载 R 上得到的是脉动的直流电( 2 )全波整流全波整流要用两个二极管,而且要求变压器有带中心抽头的两个圈数相同的次级线圈,见图2 ( b )。
手把手教你如何看懂电气图一、看电气图的一般步骤1、详看图纸说明拿到图纸后,首先要仔细阅读图纸的主标题栏和相关说明,如:图纸目录、技术说明、电器元件明细表、施工说明书等,结合已有的电工知识,对该电气图的类型、性质、作用有一个明确的认识,从整体上理解图纸的概况和所要表述的重点。
2、看概略图和框图由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征,因此紧接着就要详细看电路图,才能搞清它们的工作原理。
概略图和框图多采用单线图,只有某些380/220V低压配电系统概略图才部分地采用多线图表示。
3、看电路图是看图的重点和难点电路图是电气图的核心,也是内容Z丰富、Z难读懂的电气图纸。
看电路图首先要看有哪些图形符号和文字符号,了解电路图各组成部分的作用、分清主电路和辅助电路,交流回路和直流回路。
其次,按照先看主电路,辅助电路的顺序进行看图。
看主电路时,通常要从下往上看,即先从用电设备开始,经控制电器元件,顺次往电源端看。
看辅助电路时,则自上而下、从左至右看,即先看主电源,再顺次看各条支路,分析各条支路电器元件的工作情况及其对主电路的控制关系,注意电气与机械机构的连接关系。
通过看主电路,要搞清负载是怎样取得电源的,电源线都经过哪些电器元件到达负载。
通过看辅助电路,则应搞清辅助电路的构成,各电器元件之间的相互联系和控制关系及其动作情况等。
同时还要了解辅助电路和主电路之间的相互关系,进而搞清楚整个电路的工作原理和来龙去脉。
4、电路图与接线图对照起来看接线图和电路图互相对照看图,可帮助看清楚接线图。
读接线图时,要根据端子标志、回路标号从电源端顺次查下去,搞清楚线路走向和电路的连接方法,搞清每条支路是怎样通过各个电器元件构成闭合回路的。
配电盘(屏)内、外电路相互连接必须通过接线端子板。
一般来说,配电盘内有几号线,端子板上就有几号线的接点,外部电路的几号线只要在端子板的同号接点上接出即可。
因此,看接线图时,要把配电盘(屏)内、外的电路走向搞清楚,就必须注意搞清端子板的接线情况。
如何看懂电路图2--电源电路单元前面介绍了电路图中的元器件的作用和符号。
一张电路图通常有几十乃至几百个元器件,它们的连线纵横交叉,形式变化多端,初学者往往不知道该从什么地方开始,怎样才能读懂它。
其实电子电路本身有很强的规律性,不管多复杂的电路,经过分析可以发现,它是由少数几个单元电路组成的。
好象孩子们玩的积木,虽然只有十来种或二三十种块块,可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理,再复杂的电路,经过分析就可发现,它也是由少数几个单元电路组成的。
因此初学者只要先熟悉常用的基本单元电路,再学会分析和分解电路的本领,看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类,每一类又有好多种,全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换(蓄电池则要经常充电)的缺点,因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电,所以要想从 220 伏市电变换成直流电,应该先把220 伏交流变成低压交流电,再用整流电路变成脉动的直流电,最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高,所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分,见图 1 。
其中变压电路其实就是一个铁芯变压器,需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
( 1 )半波整流半波整流电路只需一个二极管,见图 2 ( a )。
在交流电正半周时 VD 导通,负半周时 VD 截止,负载 R 上得到的是脉动的直流电( 2 )全波整流全波整流要用两个二极管,而且要求变压器有带中心抽头的两个圈数相同的次级线圈,见图2 ( b )。
如何看懂电路图2--电源电路单元前面介绍了电路图中的元器件的作用和符号。
一张电路图通常有几十乃至几百个元器件,它们的连线纵横交叉,形式变化多端,初学者往往不知道该从什么地方开始,怎样才能读懂它。
其实电子电路本身有很强的规律性,不管多复杂的电路,经过分析可以发现,它是由少数几个单元电路组成的。
好象孩子们玩的积木,虽然只有十来种或二三十种块块,可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理,再复杂的电路,经过分析就可发现,它也是由少数几个单元电路组成的。
因此初学者只要先熟悉常用的基本单元电路,再学会分析和分解电路的本领,看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类,每一类又有好多种,全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换(蓄电池则要经常充电)的缺点,因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电,所以要想从 220 伏市电变换成直流电,应该先把 220 伏交流变成低压交流电,再用整流电路变成脉动的直流电,最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高,所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分,见图 1 。
其中变压电路其实就是一个铁芯变压器,需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
( 1 )半波整流半波整流电路只需一个二极管,见图 2 ( a )。
在交流电正半周时 VD 导通,负半周时 VD 截止,负载 R 上得到的是脉动的直流电( 2 )全波整流全波整流要用两个二极管,而且要求变压器有带中心抽头的两个圈数相同的次级线圈,见图 2 ( b )。
什么是代工:因为很多像联想、惠普、戴尔这样的大型计算机公司自己并不具体去生产产品(甚至不从事研发),而是依托品牌优势、成形的销售渠道,以OEM/ODM 形式拥有自己品牌产品,所以我更愿意称其为品牌运营商。
OEM 与ODM:OEM(Original Equipment Manufacturer,初始设备制造商),ODM(Original Design Manufacturer,原始设计制造商)。
两者的区别在于OEM 代工厂不负责产品的研发,只管生产,不能将相关资料外泄,不得将产品提供给第三方;ODM 则是设备制造商自己拥有产品的知识产权,可以对产品进行全权处置,甚至可以提供成型产品,让品牌运营商看样订货。
所以ODM 会出现同一款机型为不同品牌运营商所采用的事情,比如方正T5800D、TCL C610、长城E2000 都是精英的G550。
当然,品牌运营商也可以买断某款机型,从而避免发生前面的问题。
目前主要从事代工的笔记本生产厂家有Clevo(蓝天)、Compal(仁宝)、ECS(精英)、FIC (大众)、Foxconn(富士康)、Inventec(英业达)、Mitac(神通)、Quanta(广达)、Twinhead (伦飞)、Uniwill(志和)、Wistron(纬创)等。
Clevo(蓝天)以生产廉价机为主,它拥有自有品牌,在欧洲有一定知名度,但在国内并不为人所知。
其客户涵盖了方正、清华同方、Haier(海尔)等。
Compal(仁宝)是一家老牌笔记本生产厂商,出货量极大,几乎与世界及国内各知名品牌都有联系。
它同时拥有自有品牌,但在国内并不为人所熟知。
ECS(精英)以生产低档机为主,另一笔记本生产厂商Uniwill(志和)已被其收购。
ECS 以采用SIS630芯片组的自有品牌移动PC 成功打开了笔记本市场。
目前其客户涵盖了方正、清华同方、Haier(海尔)以及GW(长城)等。
FIC(大众)是最早为Lenovo(联想)进行代工的笔记本生产厂商,两者合作时间比较长,但目前已不再继续合作。
大众的另一个重要客户是NEC,两者的合作不但时间长,而且很稳定,目前NEC 多数笔记本是由大众代工的。
富士通西门子的部分机型也是由大众代工的。
大众的产品除了涵盖民品计算机外,还延伸到工控设备领域。
Foxconn(富士康)从事笔记本代工时间不长,主要客户是SONY,另外从一些富士康流出的资料看,它还应该为IBM 代工过一部分T4x 机型。
除了笔记本代工业务外,富士康还为IBM、intel 代工台式机主板。
Inventec(英业达)的主要客户是HP(惠普,含康柏Compaq)、Toshiba(东芝),Benq (明基)也有少量机型是由其代工的。
Mitac(神基)曾为联想进行过部分机型的代工,旭日125、昭阳E255 就是它的产品。
明基、神州的部分机型也是由它代工的。
除了笔记本外,神基还为惠普代工台式机主板。
Quanta(广达)是一家老牌笔记本生产厂商,出货量极大,几乎与世界及国内各知名品牌都有联系。
Twinhead(伦飞)是一家老牌笔记本生产厂商,它拥有自己的品牌,曾在国际上有一定知名度,在国内也占有一定的份额。
目前已见不到其自有品牌笔记本,只能偶尔见到其为别人代工的机型,比如清华同方的灵迅M200。
Uniwill(志和)是一家有较长历史的笔记本生产厂商,目前已被精英收购。
目前富士通西门子相当部分机型是由其代工的,Hasee(神舟)早前的低端机型多是由其代工的。
Wistron(纬创)的前身是宏基的系统整机制造部门,后独立成为纬创。
纬创的主要客户包括IBM、Lenovo(联想)、Dell(戴尔)、Acer(宏基),纬创的产品多是高端机型。
如何查找所需要的图纸?其实我们通常所说的板号,料号,图纸代号以及工厂里的工程代号,就是我们查找图纸的关键,也是我们查找图纸的依据有的图纸被一家OEM所垄断(品牌运营商买断某款机型),也会出现同一款机型为不同品牌运营商所采用的事情。
下面我通过大量的图片文字教新人如何找到自己所需要的图纸:如何看懂笔记本电路图就设计人员而言,电路的指标确定、计算、调试是重头戏;而对于维修人员来讲电路功能的完整性分析、诊断是其重中之重。
电路图是我们完成对电路功能的完整性分析、诊断的最重要依据之一。
电路读图电路图是反映元件之间电气连接的图纸。
除了元件之间的连接关系外,通过查看电路图我们还能:知道元件的型号、规格;通过辅助查阅其它技术资料,我们自己也能够对电路原理进行分析。
目前电子设备的电路图多以Adobe 公司pdf 格式文件形式来传播,这种电子文档的优点在于:1.易于传播,节约纸张;2.阅读平台统一,各种EDA 图文格式文件都可以转换为pdf 格式,通过Adobe Acrobat reader 浏览软件就能阅读了,而不再依赖原来的EDA 编辑环境;3.如原始图纸文件是矢量图的,那么转换为pdf 格式文件后,依旧是矢量的,可以无限放大不失真。
笔记本电路图只是电路图中的一类,所以我们首先面对的是如何看懂电路图,分析电路图也称为电路读图。
具体到维修工作而言就是弄清电路由哪几部分组成及它们之间的联系。
我把电路读图基本步骤概括为:总→分→总,就是先对电路要有一个总体的概念——它是由几个单元组成的,这是一个化繁为简的过程;然后对每一个单元进行细化,这个过程很强调删繁就简,就是区分出关键元件和辅助元件,抓大放小;最后进一步明晰各单元之间的联系。
电子电路的主要任务是对信号进行处理,所以应以所处理的信号流向为主线,抓住输入、输出两头,分析信号的输入回路和最后输出的控制对象。
辅助以各单元的供电,进行电压的极性和大小、以及其来源的分析。
能看懂元件的技术文档是非常关键的,这要求要有良好的英语基础(我个人认为至少是有扎实的初高中英语基础)以及大量相关中文技术文档的阅读经历,这正应了“功夫在诗外”的老话。
很多初学者在网上常常问及电路图里的那些符号的含义,他们的问题正在于此。
笔记本电路识图在这主要以855PM 芯片组机型展开讲解,下面是一个第一代855PM 芯片组的简单系统框图:这里我要讲的IBM T40 是第一代855PM 芯片组的经典机型。
为了提高855PM 芯片组的性能,在此基础上作了一次升级。
升级后855PM 芯片组有几个明显的改进:一个是HUB 接口由1.0 变为1.5;一个是可以支持333MHz 的DDR 内存了;一个是支持更高速的AGP 图形控制器。
T40 的后续机型T41 则采用了第二代855PM 芯片组,当然性能也有所提高。
在这以IBM ROME-2 RWK(V049)图纸为例,进行讲解。
由于IBM 该系列电路设计继承性非常好,即便是在刚过了保修期的T60 大家也能找到这里曾经讲过的“身影”。
当然别的厂家的图纸也是如此,希望大家能举一反三。
首先大家可以看到在图纸的边沿分别标有字母和数字,这是图纸的X、Y 轴坐标,便于我们查找,我在后面还会提到这些坐标。
上图中APOLLO PLANAR 是说这是代号为APOLLO(阿波罗)平台的图纸;括号内的M9/KINNERETH-R BASE 是指这是基于ATI 的代号为M9 的移动显卡芯片、代号KINNERETH-R的网卡;下面的VER 0.49 是版本,NOV/20/2003 是图纸绘制时间是2003 年11 月20 日(应该是开始日或完成日)。
上图中的1/82 表示这是82 页中的第1 页。
这一部分是每一页的具体内容。
从这部分我们可以看出图纸的设计者是Y.I(一定是某人名字的缩写),由Y.Y 进行了核对,K.T 进行了认可(K.T 应该是主管),K.T 进行了文件分级;左下角是一段所有权声明;TITLE PAGE 是这一页的内容说明(我不知道叫标题合不合适);CONFIDENTAL 是机密意思。
上图中采用常见的总线画法。
所谓总线画法就是将一类性质相同、彼此关联的信号予以集中,以一根粗线表示。
其中A<31..3>表示包括了地址线A31 到A3 共29 根信号线。
在右上角有一个标为BI的符号,这是网络标号,在同一电路图中标有相同的网络标号的连线不管是否连接,都被视为同一条导线。
上图里的网络标号两边都有箭头,这是表明该信号电气特性是兼具输入输出的;BI 是英文bidirectional 的缩写,即双向的意思。
在该电路图里大家还可以看到单箭头的、标有IN 的输入信号,以及标有OUT 的输出信号。
最右边的8.9D 表示信号与第8 页纵坐标为9、横坐标为D 的相同网络标号相连。
在上图的右上角有一段说明文字,按我的理解这是绘制电路图的设计者提醒后续进行PCB 布线的设计人员:TP15这个在底面的测试点在确定之后就不要再随意改动了,以免造成ICT(在线测试)治具也要随着反复更改。
NO-ASM中ASM是assembly的缩写,前面加了NO则表示没有安装。
在上图的左侧几个信号引脚标了NC 字样,NC 是No Connect 的缩写,即未接、没使用。
像这样的说明文字在电路图中还会看到很多。
下面我介绍一下这82 页图纸每一页的内容:Ultrabay,ThinkPad 系列机型独有的一种扩展接口,可以接入光驱/软驱/硬盘等设备。
元件分布图它是表达元件位置的图纸。
从电路图中我们是无法知道元件在电路板上的具体位置,元件分布图则标明了元件的平面位置。
下面是IBM R50E 的元件分布图:元件分布图在手机维修资料中较为常见,笔记本则并不多见,因为后面的点位图信息量更大,使用也非常方便。
点位图与元件分布图相比,它不但可以指出元件在电路板上具体位置,并且也同时给出了元件的规格、与其它部分的连接关系。
而且可以根据实物,通过点击点位图对应元件,得知该元件在电路图中的编号、规格。
我自己观点是它是除了笔记本电路图外极为重要的技术文档。
