极坐标法测碎部点

2、绘制坐标格网
• 为了准确将控制点展绘在原图上，必 须先在图纸上精确绘制10cm10cm 的坐标格网。 专用工具：直角坐标展点仪、格网尺 等。 使用精确直尺: 按对角线法绘制
直尺对角线法绘制方格网
C D
A
B
直尺对角线法绘制方格网
1000
900
800
700
600 500 1000
500
600
（2）距离交会法
• 距离交会法是测量两已知点到碎部点 的距离来确定来确定碎部点位置的一 种方法。 • 当碎部点到已知点（困难地区也可以 为已测的碎部点）的距离不超过一尺 段，地势比较平坦且便于量距时，可 采用距离交会的方法测绘碎部点。如 城市大比例地形图测绘、地籍测量时， 常采用这种方法。
8.5 大比例尺地面模拟法测图
700
800
900
1、10cm方格边 长误差不超过 0.2mm。 2、小方格对角线 长度误差不超过 0.3mm。 3、对角线各点应 在一条直线上， 偏离不大于 0.2mm。
2、绘制坐标格网
20cm×20cm
1、10cm方格边 长误差不超过 0.2mm。 2、小方格对角线 长度误差不超过 0.3mm。 3、对角线各点应 在一条直线上， 偏离不大于 0.2mm。
⊙ T51-1 35.789
3、展绘控制点（检查）
二、经纬仪测绘法原理
——按极坐标定点进行测图
已知：A、B
测绘：房屋
b
测点P D 后视B H
b p a
工作：
A 、B==>a 、b ? 观测：b、D、H ? P ==> p ?
测站A
经纬仪测绘法原理
——按极坐标定点进行测图
1、安置仪器：经纬仪安置在测站点（控制点）上，量取 仪器高i，填入记录手簿，绘图板安置在测站旁。 2、定向：后视另一控制点，使 水平度盘读数为00º0000。 —极轴方向 3、立尺：由立尺员选定立尺点， 将水准尺竖立在地物、地貌特征 点上。

第1章大比例尺数字化测图流程大比例尺数字化测图就是将采集的有关地物和地貌的信息转化为数字形式，通过数据接口传给计算机处理，从而得到内容丰富的电子地图，可以根据需要由计算机的图形输出设备绘出地形图和各种专题地图。

大比例尺数字化测图流程;数字测图有3个基本过程。

1数据采集 2数据处理 3图形输出。

1.1数据采集野外数据采集包括两个阶段，即图根控制测量和碎部点采集。

图根控制测量：图根控制测量的目的是在高级地形控制的基础上再加密一些直接供测图使用的控制点，以满足用于地物地貌的测站点的需要。

如果采用全站仪，测站点到特征点的距离在500米内也能保证测量精度。

一般以在500米以内的碎部点为原则，选择通视条件好的地方，图根点可稀松些：地物密集、通视困难的地方，图根点可密些。

控制测量主要使用导线测量。

观测结果自动或手工输入电子设备。

用平差软件进行平差计算，各项限应在允许的范围之内，如果有不符合的情况，应该进行补测。

碎部点采集：全站仪由于有自动记录功能，野外数据采集的速度较快。

测量人员根据事先的分工各负其职。

数字测图要求测定所有碎部点的坐标及记录碎部点的绘图信息，并记录在全站仪的内存中，而后传送到计算机，并利用计算机辅助成图。

野外测量采集数据时应注意的问题（１）观测员、绘图员、记录员、跑尺员应认真执行数据采集规程。

（２）数据采集操作人员应相互配合好，保持观测数据与草图的统一。

（３）测图单元的划分，尽量以自然分界为界，如河流、道路等等，以便于地形图的施测，也减少接边问题。

（４）跑尺员跑点要到位，并尽可能有序。

同一类地物（貌）应先测，以避免给内业造成一些不必要的麻烦，同时也方便测站上观测人员的数字及字母输入。

当然，根据实地的实际情况，可灵活运用。

（５）测地物的拐弯处时，应视其曲率的变化适当加密站点。

测等高线时，除了测量特性线外，还应尽量多测一些地形点，以满足计算机建模的需要，也能更加详尽地反映出原始地貌。

能够测量到的点尽量实测，尽量避免使用皮尺（钢尺）量取。

（四）地形图的等高距 等高距的选择与地面坡度有关，当基本等高距为0.5m时，高程注记点的 高程应注至厘米（cm）；基本等高距大于0.5m时可注至分米（dm）。

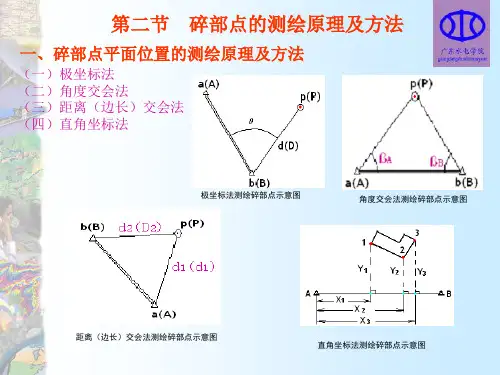

第二节
（一）极坐标法 （二）角度交会法 （三）距离（边长）原理及方法
一、碎部点平面位置的测绘原理及方法
极坐标法测绘碎部点示意图
角度交会法测绘碎部点示意图
距离（边长）交会法测绘碎部点示意图 直角坐标法测绘碎部点示意图
二、碎部点的选择
地物和地貌特征点，亦即地物和地貌的方向转折点和坡度变化点。 （一）地物特征点的选择 地物特征点一般是选择地物轮廓线上的转折点、交叉点，河流和道路的 拐弯点，独立地物的中心点等。 （二）地貌特征点的选择 最能反映地貌特征的是地性线（亦称地貌结构线：它是地貌形态变化的 棱线，如山脊线、山谷线、倾斜变换线、方向变换线等，例如，山顶的最 高点，鞍部、山脊、山谷的地形变换点，山坡倾斜变换点，山脚地形变换 点处 。 （三）碎部点间和视距的最大长度 碎部点间距和视距的最大长度一般应符合表7－1的规定。

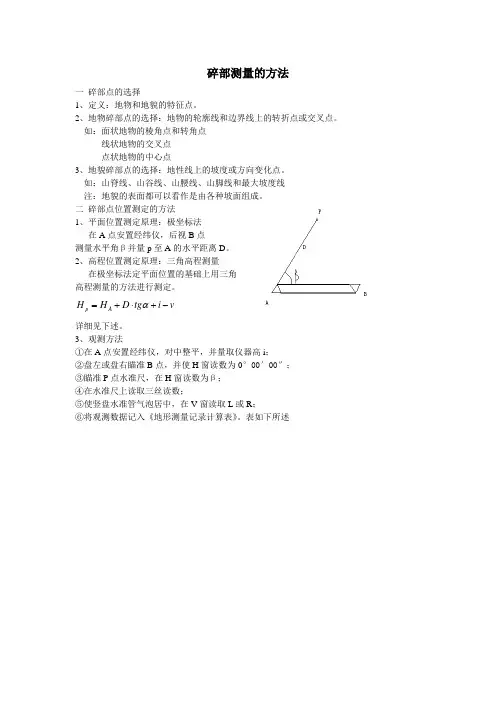

碎部测量的方法
一 碎部点的选择

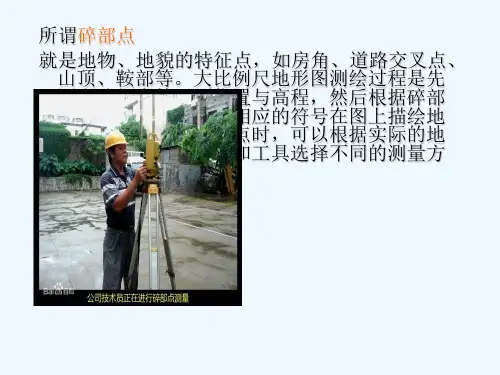

1、定义：地物和地貌的特征点。

2、地物碎部点的选择：地物的轮廓线和边界线上的转折点或交叉点。

如：面状地物的棱角点和转角点 线状地物的交叉点 点状地物的中心点
3、地貌碎部点的选择：地性线上的坡度或方向变化点。

如：山脊线、山谷线、山腰线、山脚线和最大坡度线 注：地貌的表面都可以看作是由各种坡面组成。

二 碎部点位置测定的方法
1、平面位置测定原理：极坐标法 在A 点安置经纬仪，后视B 点
测量水平角β并量p 至A 的水平距离D 。

2、高程位置测定原理：三角高程测量 在极坐标法定平面位置的基础上用三角 高程测量的方法进行测定。

p A H H D tg i v α=+⋅+-
详细见下述。

3、观测方法
①在A 点安置经纬仪，对中整平，并量取仪器高i ；
②盘左或盘右瞄准B 点，并使H 窗读数为0°00′00″； ③瞄准P 点水准尺，在H 窗读数为β； ④在水准尺上读取三丝读数；
⑤使竖盘水准管气泡居中，在V 窗读取L 或R ； ⑥将观测数据记入《地形测量记录计算表》。

表如下所述。
