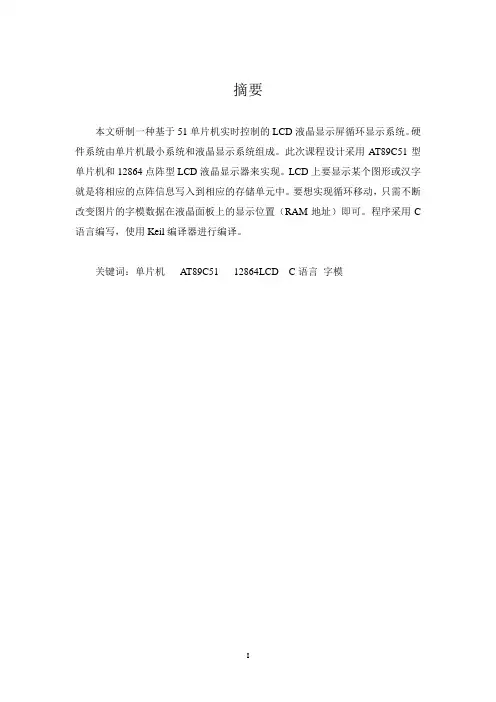

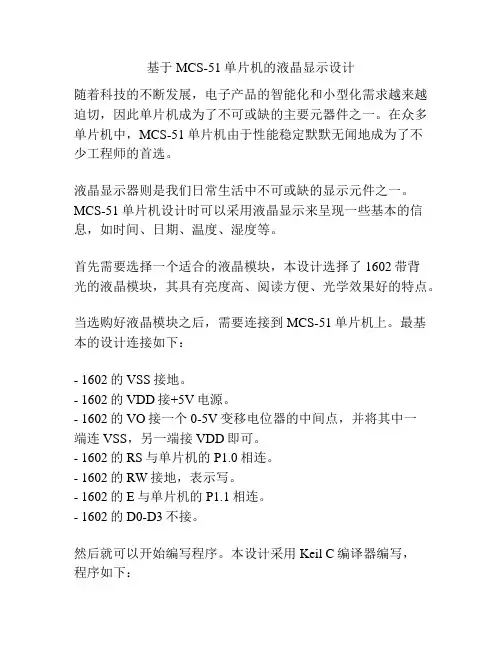

基于MCS-51单片机的液晶显示设计随着科技的不断发展，电子产品的智能化和小型化需求越来越迫切，因此单片机成为了不可或缺的主要元器件之一。
在众多单片机中，MCS-51单片机由于性能稳定默默无闻地成为了不少工程师的首选。
液晶显示器则是我们日常生活中不可或缺的显示元件之一。
MCS-51单片机设计时可以采用液晶显示来呈现一些基本的信息，如时间、日期、温度、湿度等。
首先需要选择一个适合的液晶模块，本设计选择了1602带背光的液晶模块，其具有亮度高、阅读方便、光学效果好的特点。
当选购好液晶模块之后，需要连接到MCS-51单片机上。
最基本的设计连接如下：- 1602的VSS接地。
- 1602的VDD接+5V电源。
- 1602的VO接一个0-5V变移电位器的中间点，并将其中一端连VSS，另一端接VDD即可。
- 1602的RS与单片机的P1.0相连。
- 1602的RW接地，表示写。
- 1602的E与单片机的P1.1相连。
- 1602的D0-D3不接。
然后就可以开始编写程序。
本设计采用Keil C编译器编写，程序如下：```#include<reg52.h>#define LCD_data P0 // 数据口定义sbit rs = P1^0; //RS接口sbit rw = P1^1; //RW接口sbit en = P1^2; //EN接口void init(); // 初始化函数void write_command(unsigned char command); // 向液晶显示屏写指令函数void write_char(unsigned char dat); // 向液晶显示屏写数据函数void delay_5us(); // 等待函数void delay_do(unsigned char i); // 延时函数/** 初始化函数 **/void init(){write_command(0x38); // 在两行八列的模式下显示。

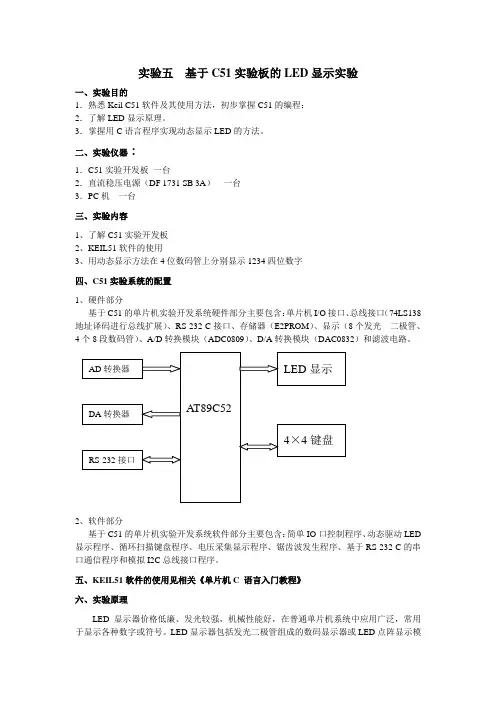

实验五基于C51实验板的LED显示实验一、实验目的1．熟悉Keil C51软件及其使用方法，初步掌握C51的编程；2．了解LED显示原理。
3．掌握用C语言程序实现动态显示LED的方法。
二、实验仪器：1．C51实验开发板一台2．直流稳压电源（DF 1731 SB 3A）一台3．PC机一台三、实验内容1、了解C51实验开发板2、KEIL51软件的使用3、用动态显示方法在4位数码管上分别显示1234四位数字四、C51实验系统的配置1、硬件部分基于C51的单片机实验开发系统硬件部分主要包含：单片机I/O接口、总线接口（74LS138地址译码进行总线扩展）、RS-232-C接口、存储器（E2PROM）、显示（8个发光二极管、4个8段数码管）、A/D转换模块（ADC0809）、D/A转换模块（DAC0832）和滤波电路。
2、软件部分基于C51的单片机实验开发系统软件部分主要包含：简单IO口控制程序、动态驱动LED 显示程序、循环扫描键盘程序、电压采集显示程序、锯齿波发生程序、基于RS-232-C的串口通信程序和模拟I2C总线接口程序。
五、KEIL51软件的使用见相关《单片机C 语言入门教程》六、实验原理LED显示器价格低廉、发光较强，机械性能好，在普通单片机系统中应用广泛，常用于显示各种数字或符号。
LED显示器包括发光二极管组成的数码显示器或LED点阵显示模块。
其中8段LED数码管显示器应用最为广泛，它由8个发光二极管组成。
LED显示器按连接方式分为两种：一种是8个发光二极管的阳极都连在一起的，称之为共阳极LED显示器；另一种是8个发光二极管的阴极都连在一起的，称之为共阴极LED显示器。
在单片机应用系统中，显示器显示有静态显示和动态扫描显示两种方式。
1、静态显示所谓静态显示，就是每一个显示器都要占用单独的具有锁存功能的I/O接口用于笔划段字形代码。
这样单片机只要把要显示的字形代码发送到接口电路就可以了，直到要显示新的数据时，再发送新的字形码。

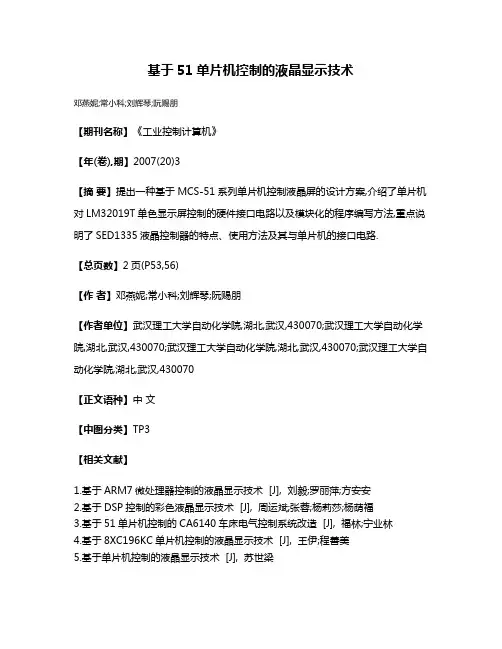

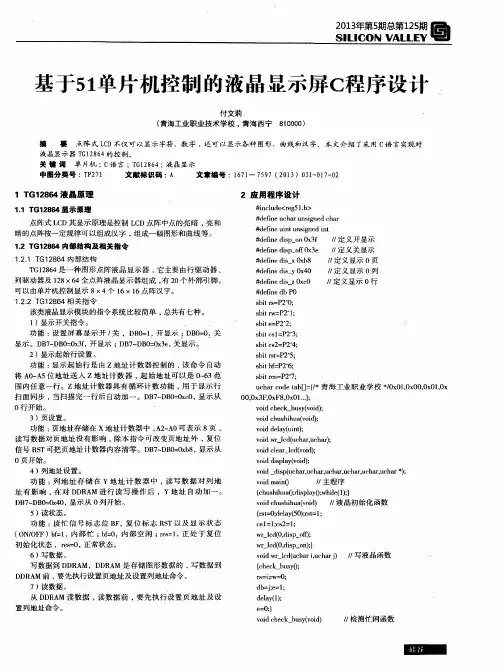

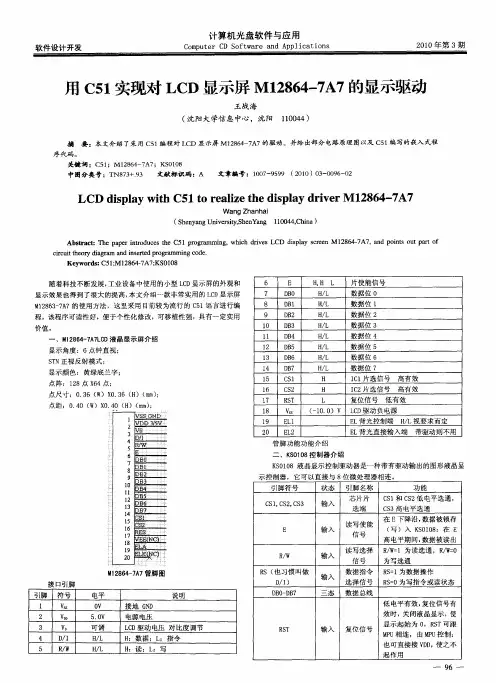

基于51单片机控制的液晶显示技术
邓燕妮;常小科;刘辉琴;阮赐朋
【期刊名称】《工业控制计算机》
【年(卷),期】2007(20)3
【摘要】提出一种基于MCS-51系列单片机控制液晶屏的设计方案,介绍了单片机对LM32019T单色显示屏控制的硬件接口电路以及模块化的程序编写方法,重点说明了SED1335液晶控制器的特点、使用方法及其与单片机的接口电路.
【总页数】2页(P53,56)
【作者】邓燕妮;常小科;刘辉琴;阮赐朋
【作者单位】武汉理工大学自动化学院,湖北,武汉,430070;武汉理工大学自动化学院,湖北,武汉,430070;武汉理工大学自动化学院,湖北,武汉,430070;武汉理工大学自动化学院,湖北,武汉,430070
【正文语种】中文
【中图分类】TP3
【相关文献】
1.基于ARM7微处理器控制的液晶显示技术 [J], 刘毅;罗丽萍;方安安
2.基于DSP控制的彩色液晶显示技术 [J], 周运斌;张蓉;杨莉莎;杨荫福
3.基于51单片机控制的CA6140车床电气控制系统改造 [J], 福林;宁业林
4.基于8XC196KC单片机控制的液晶显示技术 [J], 王伊;程善美
5.基于单片机控制的液晶显示技术 [J], 苏世梁
因版权原因，仅展示原文概要，查看原文内容请购买。

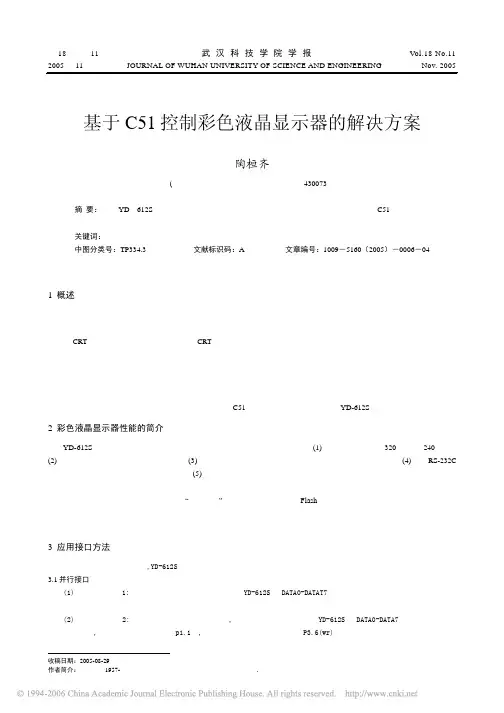

第18卷第11期 武汉科技学院学报Vol.18 No.11 2005年11月 JOURNAL OF WUHAN UNIVERSITY OF SCIENCE AND ENGINEERING Nov. 2005 基于C51控制彩色液晶显示器的解决方案陶桓齐(武汉科技学院电子信息系，湖北武汉 430073）摘要：介绍YD—612S彩色液晶显示的基本性能特点；详细描述了小型嵌入式系统中应用C51单片机控制彩色液晶显示器的并行和串行的几种接口方法；给出具体的电路及编程关键词：彩色液晶显示器；单片机；接口方法；编程中图分类号：TP334.3 文献标识码：A 文章编号：1009－5160（2005）－0006－041 概述随着单片机与嵌入式系统的应用越来越广，对于以单片机为核心构成的高档仪器仪表、信息家电、工控产品、数据采集等系统的人机界面的友好性提出了越来越高的要求。
不仅需要显示汉字，还要显示图形；不但要显示亮度，还要显示色彩，尽管用CRT显示器达到以上要求并不难，但CRT的控制难度和大体积是单片机等小嵌入式系统无法接受的。
目前，彩色液晶显示器作为高新技术产品，不仅具有超薄平面，显示信息丰富，色彩逼真的特点，而且具有省电，寿命长，无辐射，体积小，抗衰防爆等优点，因而是工控仪表，机电设备等行业的理想显示器件。
但是，对于软硬件资源都比较紧张的普通单片机而言，显示汉字已经十分勉强，更谈不上图形及彩色的显示了。
即使是对硬件功能强大的高性能单片机来说，管理好彩色液晶显示器也不是一件容易的事。
因此对于普通单片机如何实现友好的彩色人机界面将是小型嵌入系统应用中的一个技术课题。
现根据本人的科研实践，提出基于C51单片机控制彩色液晶显示器YD-612S的几种解决方案。
2 彩色液晶显示器性能的简介YD-612S是一款内嵌单片机管理的智能液晶显示器，其基本性能特点包含：(1)显示的点阵像数为320（横）×240（纵）；(2)内置一级汉字字库，二级汉字库可选配；(3)采用标准指令集，控制文字和图形显示，避免烦琐的点阵操作；(4)具有RS-232C 串行接口和打印机并行接口两种通讯方式；(5)可选择配套触摸屏功能。
[摘要]当今社会，广告宣传已经成了人们生活中随处可见并重要的一部分。
广告的媒介除了我们常见的报纸、书刊、电台和网络之外，更常见的就是LED点阵广告屏。
这种屏幕具有经济实惠、对环境要求小、节省能源、亮度高、直观等特点，成为了现在常见的一道风景。
不管是大公司的外景宣传，还是小门店的产品介绍，LED点阵屏随处可见。
彩色点阵屏已经渐渐取代了露天的大荧幕，成为常见的广告宣传手段。
与此同时，巨大的信息量和美观性也为丰富人们的日常生活、点缀城市起到了至关重要的作用。
本设计便为基于C52单片机的简单LED点阵显示屏，通过C52控制行列芯片进行动态扫描，显示规定的汉字或者图形。
也可以通过对C52内部烧录改变所需显示的内容。
该设计具有可扩展性，可以扩充LED点阵屏幕的数量来同时显示更多的汉字。
[关键词] 单片机；LED点阵屏；信息显示；广告Abstract: Nowaday's society, advertising has became ubiquitous in people's lives and the important part. In addition to our common advertising media newspapers, books, radio and online, the more common is the LED dot matrix screen advertising. This screen has an economic benefit, environmental requirements of small, energy saving, high brightness, visual characteristics, a common landscape now. Regardless of the location of large companies is publicity, or small stores Products, LED dot matrix display everywhere. Color dot matrix display has gradually replaced the open-air big screen, a common means of advertising. At the same time, we can add more LED dot matrixes to display more informations.Key words:SCM；LED dot matrix display；Information display；Advertisement目录1 绪论 (1)1.1 本课题的研究意义及必要性 (1)1.2 LED的现状和发展趋势 (1)2 硬件总体设计 (3)2.1 主要设计框图及思路 (3)2.2 所需要芯片及各芯片功能介绍 (3)2.2.1各主要芯片简单介绍 (3)2.3 各模块电路图设计及原理 (7)2.4 系统的软件设计 (8)2.4.1 Keil.uVERSION、protues介绍 (8)2.4.2 动态扫描及取字库原理 (8)图2.12 程序流程图 (9)3 详细设计 (10)3.1 电路详细设计 (10)4 程序实现 (14)4.1 主要显示程序原理及实现 (14)4.1.1动态行扫描程序框图 (14)4.1.2实现显示内容的左滚动原理 (15)4.1.3单片机延时子程序 (18)5 设计结果测试 (20)5.1 Proteus和Keil仿真结果 (20)结束语 (21)致谢 (22)参考文献 (23)附录A 部分代码 (24)附录B 总电路图 (29)1 绪论1.1 本课题的研究意义及必要性单片机是一种集成微处理芯片，高密度集成了普通计算机的微型处理器，具有8kB的ROM和P0、P1、P2、P3输入输出接口，且集成了定时器等电路。
