弥散强化铜及掺杂对其性能影响

碳化物弥散强化铜基复合材料的研究一、本文概述随着材料科学技术的快速发展，铜基复合材料作为一种重要的工程材料，在航空航天、电子、能源、汽车等领域的应用日益广泛。

碳化物弥散强化铜基复合材料作为铜基复合材料的一种，凭借其优异的力学性能、导电导热性能以及良好的加工性能，成为了材料科学研究领域的热点之一。

本文旨在深入研究碳化物弥散强化铜基复合材料的制备工艺、组织结构与性能之间的关系，探讨其强化机制，为优化材料的性能和应用领域提供理论依据。

文章首先综述了国内外关于碳化物弥散强化铜基复合材料的研究现状和发展趋势，然后从材料的制备工艺出发，详细分析了碳化物的种类、形貌、尺寸及其在铜基体中的分布状态对复合材料性能的影响。

接着，文章通过实验和理论分析，深入探讨了碳化物弥散强化铜基复合材料的强化机制，包括细晶强化、位错强化、弥散强化等。

文章总结了研究成果，指出了研究中存在的问题和未来的发展方向，为碳化物弥散强化铜基复合材料的进一步研究和应用提供了参考。

二、碳化物弥散强化铜基复合材料的制备碳化物弥散强化铜基复合材料是一种通过引入碳化物颗粒来增强铜基体性能的新型复合材料。

其制备过程涉及到原料选择、粉末冶金、热处理和后期加工等多个环节，下面将详细介绍这一过程。

原料的选择是制备碳化物弥散强化铜基复合材料的关键。

一般来说，铜基体材料选用高纯度电解铜粉，以保证基体材料的优良导电性和塑性。

而碳化物增强相则可以根据需要选择如碳化硅（SiC）、碳化钛（TiC）等具有高硬度、高热稳定性的碳化物粉末。

接下来是粉末冶金过程，包括混合、压制和烧结等步骤。

在混合阶段，将铜粉和碳化物粉末按一定比例混合均匀，同时加入适量的成形剂和润滑剂，以提高压制过程中的成形性和烧结过程中的流动性。

混合后的粉末经过压制成型，形成所需形状的生坯。

然后在一定的温度和压力下进行烧结，使生坯中的粉末颗粒相互扩散和结合，形成致密的复合材料。

热处理是制备过程中的重要环节，其目的是消除材料内部的残余应力、提高材料的致密性和力学性能。

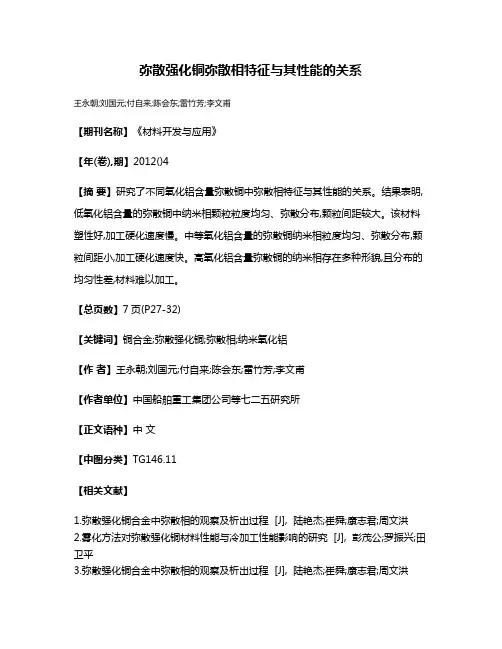

弥散强化铜弥散相特征与其性能的关系
王永朝;刘国元;付自来;陈会东;雷竹芳;李文甫
【期刊名称】《材料开发与应用》
【年(卷),期】2012()4
【摘要】研究了不同氧化铝含量弥散铜中弥散相特征与其性能的关系。

结果表明,低氧化铝含量的弥散铜中纳米相颗粒粒度均匀、弥散分布,颗粒间距较大。

该材料塑性好,加工硬化速度慢。

中等氧化铝含量的弥散铜纳米相粒度均匀、弥散分布,颗粒间距小,加工硬化速度快。

高氧化铝含量弥散铜的纳米相存在多种形貌,且分布的均匀性差,材料难以加工。

【总页数】7页(P27-32)
【关键词】铜合金;弥散强化铜;弥散相;纳米氧化铝
【作者】王永朝;刘国元;付自来;陈会东;雷竹芳;李文甫
【作者单位】中国船舶重工集团公司等七二五研究所
【正文语种】中文
【中图分类】TG146.11
【相关文献】
1.弥散强化铜合金中弥散相的观察及析出过程 [J], 陆艳杰;崔舜;康志君;周文洪
2.雾化方法对弥散强化铜材料性能与冷加工性能影响的研究 [J], 彭茂公;罗振兴;田卫平
3.弥散强化铜合金中弥散相的观察及析出过程 [J], 陆艳杰;崔舜;康志君;周文洪
4.雾化方法对弥散强化铜材料性能与冷加工性能影响的研究 [J], 彭茂公;罗振兴;田卫平

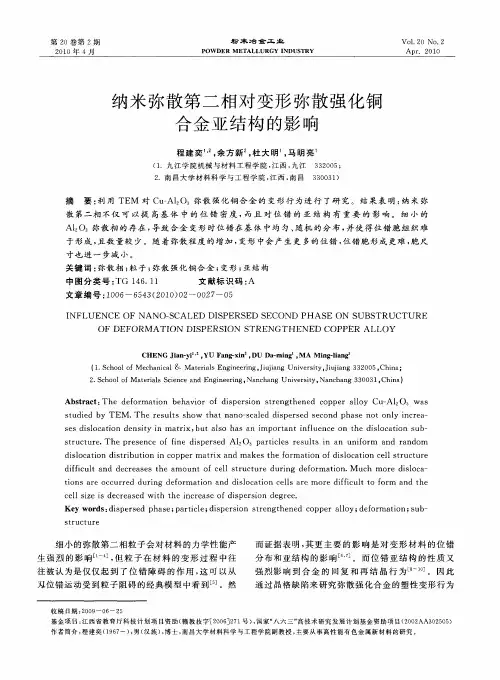

5.纳米弥散第二相对变形弥散强化铜合金亚结构的影响 [J], 程建奕;余方新;杜大明;马明亮
因版权原因，仅展示原文概要，查看原文内容请购买。

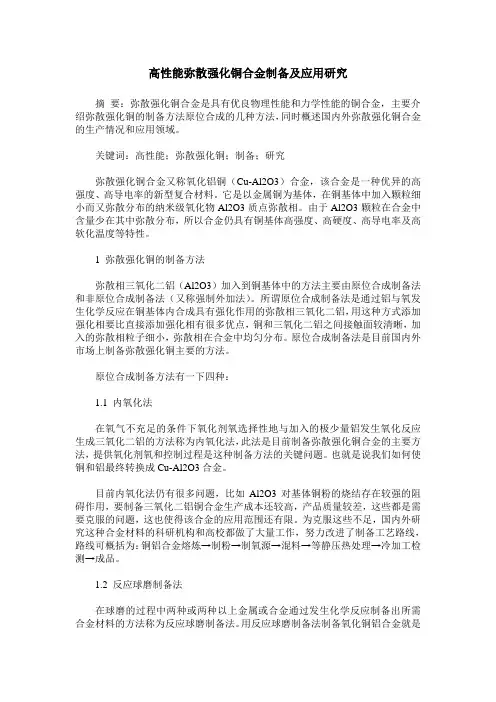

高性能弥散强化铜合金制备及应用研究摘要：弥散强化铜合金是具有优良物理性能和力学性能的铜合金，主要介绍弥散强化铜的制备方法原位合成的几种方法，同时概述国内外弥散强化铜合金的生产情况和应用领域。

关键词：高性能；弥散强化铜；制备；研究弥散强化铜合金又称氧化铝铜（Cu-Al2O3）合金，该合金是一种优异的高强度、高导电率的新型复合材料。

它是以金属铜为基体，在铜基体中加入颗粒细小而又弥散分布的纳米级氧化物Al2O3质点弥散相。

由于Al2O3颗粒在合金中含量少在其中弥散分布，所以合金仍具有铜基体高强度、高硬度、高导电率及高软化温度等特性。

1 弥散强化铜的制备方法弥散相三氧化二铝（Al2O3）加入到铜基体中的方法主要由原位合成制备法和非原位合成制备法（又称强制外加法）。

所谓原位合成制备法是通过铝与氧发生化学反应在铜基体内合成具有强化作用的弥散相三氧化二铝，用这种方式添加强化相要比直接添加强化相有很多优点，铜和三氧化二铝之间接触面较清晰，加入的弥散相粒子细小，弥散相在合金中均匀分布。

原位合成制备法是目前国内外市场上制备弥散强化铜主要的方法。

原位合成制备方法有一下四种：1.1 内氧化法在氧气不充足的条件下氧化剂氧选择性地与加入的极少量铝发生氧化反应生成三氧化二铝的方法称为内氧化法，此法是目前制备弥散强化铜合金的主要方法，提供氧化剂氧和控制过程是这种制备方法的关键问题。

也就是说我们如何使铜和铝最终转换成Cu-Al2O3合金。

目前内氧化法仍有很多问题，比如Al2O3对基体铜粉的烧结存在较强的阻碍作用，要制备三氧化二铝铜合金生产成本还较高，产品质量较差，这些都是需要克服的问题，这也使得该合金的应用范围还有限。

为克服这些不足，国内外研究这种合金材料的科研机构和高校都做了大量工作，努力改进了制备工艺路线，路线可概括为：铜铝合金熔炼→制粉→制氧源→混料→等静压热处理→冷加工检测→成品。

1.2 反应球磨制备法在球磨的过程中两种或两种以上金属或合金通过发生化学反应制备出所需合金材料的方法称为反应球磨制备法。

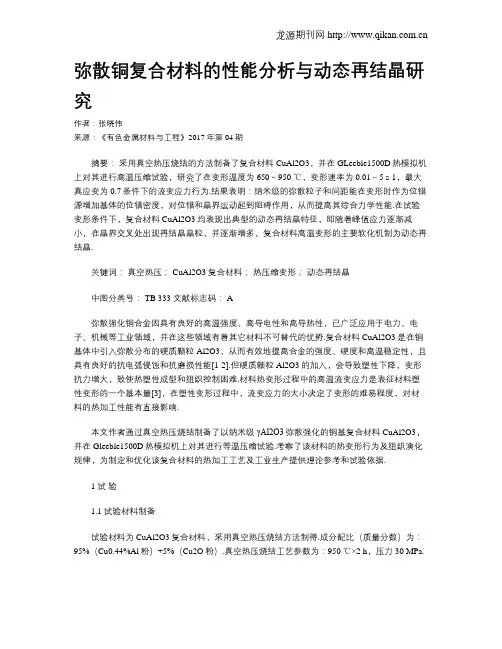

弥散铜复合材料的性能分析与动态再结晶研究作者：张晓伟来源：《有色金属材料与工程》2017年第04期摘要：采用真空热压烧结的方法制备了复合材料CuAl2O3，并在GLeeble1500D热模拟机上对其进行高温压缩试验，研究了在变形温度为650～950 ℃，变形速率为0.01～5 s-1，最大真应变为0.7条件下的流变应力行为.结果表明：纳米级的弥散粒子和间距能在变形时作为位错源增加基体的位错密度，对位错和晶界运动起到阻碍作用，从而提高其综合力学性能.在试验变形条件下，复合材料CuAl2O3均表现出典型的动态再结晶特征，即随着峰值应力逐渐减小，在晶界交叉处出现再结晶晶粒，并逐渐增多，复合材料高温变形的主要软化机制为动态再结晶.关键词：真空热压； CuAl2O3复合材料；热压缩变形；动态再结晶中图分类号： TB 333 文献标志码： A弥散强化铜合金因具有良好的高温强度、高导电性和高导热性，已广泛应用于电力、电子、机械等工业领域，并在这些领域有着其它材料不可替代的优势.复合材料CuAl2O3是在铜基体中引入弥散分布的硬质颗粒Al2O3，从而有效地提高合金的强度、硬度和高温稳定性，且具有良好的抗电弧侵蚀和抗磨损性能[1-2].但硬质颗粒Al2O3的加入，会导致塑性下降，变形抗力增大，致使热塑性成型和组织控制困难.材料热变形过程中的高温流变应力是表征材料塑性变形的一个基本量[3]，在塑性变形过程中，流变应力的大小决定了变形的难易程度，对材料的热加工性能有直接影响.本文作者通过真空热压烧结制备了以纳米级γAl2O3弥散强化的铜基复合材料CuAl2O3，并在Gleeble1500D热模拟机上对其进行等温压缩试验.考察了该材料的热变形行为及组织演化规律，为制定和优化该复合材料的热加工工艺及工业生产提供理论参考和试验依据.1 试验1.1 试验材料制备试验材料为CuAl2O3复合材料，采用真空热压烧结方法制得.成分配比（质量分数）为：95%（Cu0.44%Al粉）+5%（Cu2O粉）.真空热压烧结工艺参数为：950 ℃×2 h，压力30 MPa.为了获得综合性能优良的CuAl2O3复合材料，本文设计了真空热压烧结内氧化工艺，流程如图1所示.将称重干燥后的CuAl合金粉末和Cu2O粉末混合均匀后，放入石墨模具中压制成形，然后在真空中按照确定的烧结工艺完成烧结内氧化，制备出所需要的复合材料.该工艺将烧结工艺和内氧化工艺合二为一，经后续加工后能够获得性能较为优良的内氧化法粉末冶金材料制品.在试验过程中，为了消除混合粉末的硬团聚现象，混粉首先采用手工研制，之后在QQM/B型球磨机上进行充分混合5 h.真空热压烧结的具体工艺流程为：混粉→装炉→抽真空→升温→保温（保温20 min）→加压（加压10 min后卸压）→保温→加压（保温的最后50 min开始到保温结束）→降温取样.烧结的主要工艺参数为：真空度为1×10-2，烧结温度为950 ℃，保温时间为2 h，压制压力为30 MPa，保压总时间为60 min.真空热压烧结所用模具为自制模具（60 mm×120 mm），在VDBF250真空热压烧结炉中进行.1.2 热加工变形试验参数与工艺将制得锭坯加工成尺寸为 8 mm×12 mm的试样，在Gleeble1500D热模拟试验机上进行恒温单次压缩变形.压缩变形温度为：650～950 ℃；应变速率为：0.01～5 s-1；压缩真应变量为0.7（最大变形程度50%）.升温速度为10 ℃/s，变形前保温3 min.压缩完成后迅速水冷至室温以保留热变形时的组织.将压缩后的试样沿轴向线切割，制成金相试样.在OLYMPUS PGM3型光学显微镜下观察试样的显微组织.试样经离子减薄在JMS2100型透射电镜观察试样微观结构和析出相.2 结果及分析2.1 显微组织图2为真空热压烧结CuAl2O3复合材料的烧结态SEM组织和TEM微观结构.可以看出复合材料基体为Al2O3弥散强化Cu，纳米级γAl2O3弥散分布在铜基体上.图2（b），2（c）表明，复合材料铜基体中弥散分布的细小颗粒为CuAl合金粉在烧结的同时Al经内氧化而生成的γAl2O3颗粒（质量分数为0.57%），即复合材料基体为γAl2O3弥散强化铜.这些γAl2O3颗粒的粒径为5～20 nm，颗粒间距为20～150 nm.纳米级的弥散粒子和间距能在变形时作为位错源增加基体的位错密度，对位错和晶界运动起到阻碍作用，从而提高其综合力学性能[4-7].2.2 热加工过程中复合材料显微组织的演变在试验条件下复合材料的流变应力由加工硬化、屈服和稳态流变三个阶段组成[8-11].材料的宏观应力变化，必然在微观结构上有所显示，观察材料的微观组织，能够更好地分析材料的应力应变规律.图3是变形速率为0.01 s-1、最大真应变为0.7的条件下，变形温度逐渐升高，复合材料CuAl2O3的显微组织.从图3（a）中可以看出，当应变速率为0.01 s-1、变形温度为650 ℃时，晶粒沿垂直于压缩方向伸长，呈纤维状组织.随着变形温度的升高，变形的晶界边缘出现了亚晶界，原来的变形晶界逐渐显得模糊.由于晶界处能够同时具备大角度界面和高密度缺陷2个再结晶的基本条件，具有较高的变形能，成为再结晶晶粒优先形核和长大的部位[12-15].随着变形温度的继续升高，在原来的晶界处形成了新的晶粒，进而逐渐长大，并出现大晶界被再结晶的晶粒所包围的现象.这一条件下发生的再结晶并不完全，仍保留有部分细长的晶粒如图3（c）.随着再结晶的不断进行及其晶界不断合并原始晶粒而长大成等轴晶，最后将完全替代原有变形组织，形成细小等轴的再结晶组织，如图3（d）所示.通过对显微组织的观察，可以看出复合材料的热压缩过程呈现明显的动态再结晶特征.2.3 热加工图的建立及分析通过热模拟试验中所采集的数据[16]建立复合材料CuAl2O3的热模拟加工图，以此来研究热变形过程中，微观组织的演变规律与应变速率及应变温度之间的关系，为复合材料的热加工提供可靠的理论依据和指导作用.对热变形进行深入的分析，不仅要确定最大功率耗散区，而且还要确定失稳区域.在失稳区域，加工功率消耗虽然很大，但不一定加工性能就好，裂纹等缺陷大都出现在这个区域.图4为复合材料CuAl2O3在应变量为0.7时所建立的热加工图，其中阴影区域为失稳区.由图中可以看出随着应变速率和变形温度的不同，合金的动态消耗行为明显不一样，作为流变失稳区域的阴影部分也在不断变化.复合材料CuAl2O3的变形消耗功率效率值η变化范围很大，大部分在5%～60%.如图4所示，可以看出热加工图的阴影部分，即失稳区域都出现在应变速率（1～5 s-1）较大的时候，表明CuAl2O3复合材料在应变速率较大的时候，容易出现失稳现象.在热加工的过程中，应避开此加工区域.根据功率消耗效率η的分布区域把耗散效率图分为3个部分：2.3.1 耗散效率η>40%的区域在试验条件下，耗散效率η>40%的区域出现在图4的右下角，即应变速率为：0.01～0.1 s-1，变形温度为900～950 ℃的区域.在此部分，存在耗散效率的最大值，且与阴影部分重合，表明有特殊的显微组织机制或流变失稳机制，即为超塑性区或者裂纹区.2.3.2 耗散效率η在20%～40%的区域这部分大都出现在变形速率为0.01～1 s-1和变形温度为750～900 ℃，通常是典型的动态再结晶区域，并且避开了失稳区.这一区域具有良好的塑性，能够进行锻造、热挤压等热变形，为热加工安全区.2.3.3 耗散效率η耗散效率η热加工图中不同区域η值的差别不仅表现在宏观上变形抗力的不同，联系显微组织的变化，可精确分析热变形过程中各个区域的微观组织变形机制.其中材料加工安全区域为：动态回复、动态再结晶和超塑性区域.在再结晶区域具有较高的塑性，通常所消耗的η值也高.CuAl2O3复合材料在变形速率为0.01～1 s-1，变形温度为750～900 ℃时，容易发生动态再结晶.对于本文所讨论的复合材料，动态再结晶主要受晶界的迁移率所控制，则动态再结晶所消耗的能量较高.这一区域内的功率耗散率在40%左右，能够满足动态再结晶所需要的能量，形成新的细小的等轴态组织晶粒，这样的组织具有良好的强度、塑性和疲劳性能，是安全热变形区域，可以进行热锻、热挤压等加工.在高温变形区域，虽然仍保持较高的能量消耗率，但这时材料组织变的粗大起来，将对其力学性能产生影响.并且在复合材料的热加工图中，当应变量较大时，高温区域出现失稳现象，容易出现裂纹等失效情况.所以高温区域很少进行合金的热加工.3 结论（1）微观分析表明真空热压烧结CuAl2O3复合材料的烧结态的为Al2O3弥散强化Cu，纳米级γAl2O3弥散分布在铜基体上.（2）复合材料CuAl2O3在变形温度为650～950 ℃，应变速率为0.01～5 s-1的试验条件下，存在着稳态流变特征.随着变形温度的升高和应变速率的降低，显微组织出现再结晶现象，应力随之逐渐减小.复合材料的高温塑性变形的软化机制主要为动态再结晶.（3） CuAl2O3复合材料在变形速率为0.01～1 s-1，变形温度为750～900 ℃时，是典型的动态再结晶区域.这一区域具有良好的塑性，能够进行锻造、热挤压等热变形，为热加工安全区.参考文献：[1] 刘平，田保红，赵冬梅.铜合金功能材料[M].北京：科学出版社，2004.[2] 程建奕，汪明朴.高强高导高耐热弥散强化铜合金的研究现[J].材料导报，2004，18（2）：38-41.[3] POIRlER J P.晶体的高温塑性变形[M].关德林，译.大连：大连理工大学出版社，1989.[4] 张晓伟，田保红，张毅，等.真空热压烧结W（50）/CuAl2O3的热压缩变形行为[J].材料热处理学报，2011，32（8）：41-46.[5] 汪凌云，范永革，黄光杰，等.镁合金AZ31B高温塑性变形及加工图[J].中国有色金属学报，2004，14（7）：1068-1072.[6] 张晓伟，田保红，赵瑞龙，等.真空热压烧结W（50）/CuAl2O3复合材料的性能研究[J].热加工工艺，2010，39（20）：63-65.[7] JONAS J J，SELLARS C M，TEGART M W J.Strength and structure under hotworking conditions[J].Int Metall Reviews，1969，14：l-24.[8] GRONOSTAJSKI Z J.Model describing the characteristic values of flow stress and strain of brass M63 and aluminium bronze BA93[J].Journal of Materials Processing Technology，1998，78（1/2/3）：84-89.[9] IMBERT C A C，MCQUEEN H J.Peak strength，strain hardening and dynamic restoration of A2 and M2 tool steels in hot deformation[J].Materials Science and Engineering A，2001，313（1/2）：88-103.[10] 张晓伟，田保红，赵瑞龙，等.真空热压烧结W（50）/CuAl2O3复合材料的性能研究[J].热加工工艺，2010，39（20）：63-65.[11] 毛卫民，赵新兵.金属的再结晶与晶粒长大[M].北京：冶金工业出社，1994.[12] 张晓伟.真空热压烧结W/CuAl2O3复合材料的制备及热变形行为研究[D].洛阳：河南科技大学，2011.[13] 李信，彭军，龙剑平，等.真空热压烧结法制备金刚石/Al-Cu基复合材料[J].特种铸造及有色合金，2015，35（12）：1295-1298.[14] 李新，田保红，任凤章，等.内氧化法制备CuAl2O3薄板复合材料及其重熔后的组织性能[J].材料热处理学报，2016，37（5）：22-27.[15] 赵瑞龙，刘勇，田保红，等.真空热压制备W50%/Cu复合材料[J].粉末冶金技术，2011，29（1）：27-29.[16] 张晓伟，孙静静.真空热压烧结CuAl2O3热变形行为研究[J].有色金属材料与工程，2017，38（3）：139-143.。

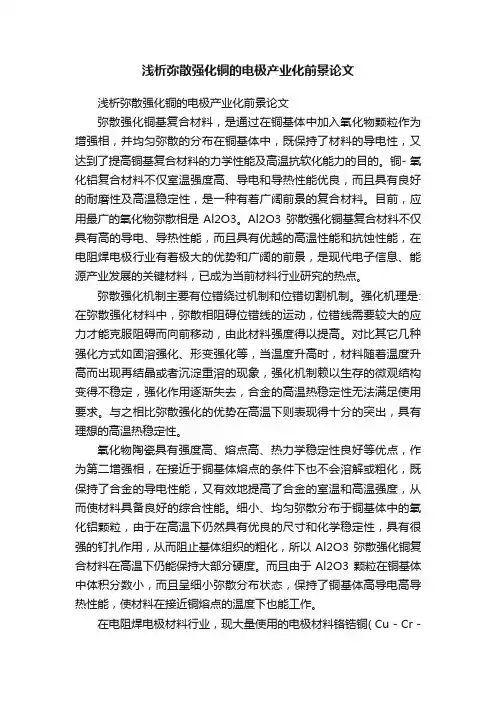

浅析弥散强化铜的电极产业化前景论文浅析弥散强化铜的电极产业化前景论文弥散强化铜基复合材料，是通过在铜基体中加入氧化物颗粒作为增强相，并均匀弥散的分布在铜基体中，既保持了材料的导电性，又达到了提高铜基复合材料的力学性能及高温抗软化能力的目的。

铜- 氧化铝复合材料不仅室温强度高、导电和导热性能优良，而且具有良好的耐磨性及高温稳定性，是一种有着广阔前景的复合材料。

目前，应用最广的氧化物弥散相是Al2O3。

Al2O3 弥散强化铜基复合材料不仅具有高的导电、导热性能，而且具有优越的高温性能和抗蚀性能，在电阻焊电极行业有着极大的优势和广阔的前景，是现代电子信息、能源产业发展的关键材料，已成为当前材料行业研究的热点。

弥散强化机制主要有位错绕过机制和位错切割机制。

强化机理是: 在弥散强化材料中，弥散相阻碍位错线的运动，位错线需要较大的应力才能克服阻碍而向前移动，由此材料强度得以提高。

对比其它几种强化方式如固溶强化、形变强化等，当温度升高时，材料随着温度升高而出现再结晶或者沉淀重溶的现象，强化机制赖以生存的微观结构变得不稳定，强化作用逐渐失去，合金的高温热稳定性无法满足使用要求。

与之相比弥散强化的优势在高温下则表现得十分的突出，具有理想的高温热稳定性。

氧化物陶瓷具有强度高、熔点高、热力学稳定性良好等优点，作为第二增强相，在接近于铜基体熔点的条件下也不会溶解或粗化，既保持了合金的导电性能，又有效地提高了合金的室温和高温强度，从而使材料具备良好的综合性能。

细小、均匀弥散分布于铜基体中的氧化铝颗粒，由于在高温下仍然具有优良的尺寸和化学稳定性，具有很强的钉扎作用，从而阻止基体组织的粗化，所以Al2O3 弥散强化铜复合材料在高温下仍能保持大部分硬度。

而且由于Al2O3 颗粒在铜基体中体积分数小，而且呈细小弥散分布状态，保持了铜基体高导电高导热性能，使材料在接近铜熔点的温度下也能工作。

在电阻焊电极材料行业，现大量使用的电极材料铬锆铜( Cu - Cr -Zr 系列) ，由于软化温度较低，大约在500℃左右，电极损耗严重导致焊接成本大幅提高，由于频繁地更换，也严重影响了焊接设备的效率。

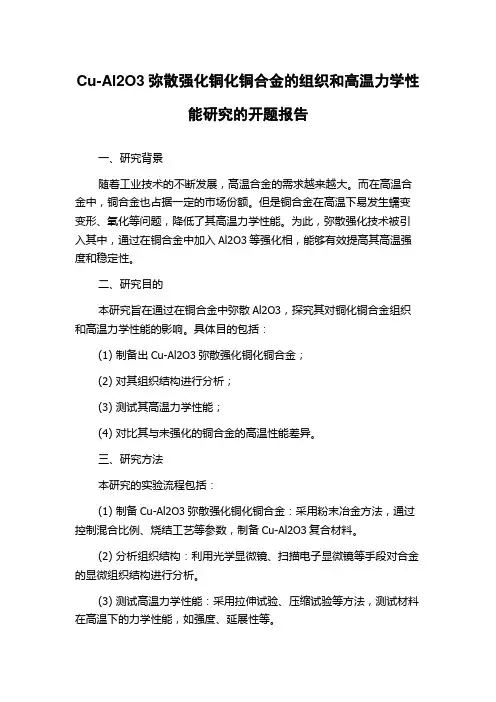

Cu-Al2O3弥散强化铜化铜合金的组织和高温力学性能研究的开题报告一、研究背景随着工业技术的不断发展，高温合金的需求越来越大。

而在高温合金中，铜合金也占据一定的市场份额。

但是铜合金在高温下易发生蠕变变形、氧化等问题，降低了其高温力学性能。

为此，弥散强化技术被引入其中，通过在铜合金中加入Al2O3等强化相，能够有效提高其高温强度和稳定性。

二、研究目的本研究旨在通过在铜合金中弥散Al2O3，探究其对铜化铜合金组织和高温力学性能的影响。

具体目的包括：(1) 制备出Cu-Al2O3弥散强化铜化铜合金；(2) 对其组织结构进行分析；(3) 测试其高温力学性能；(4) 对比其与未强化的铜合金的高温性能差异。

三、研究方法本研究的实验流程包括：(1) 制备Cu-Al2O3弥散强化铜化铜合金：采用粉末冶金方法，通过控制混合比例、烧结工艺等参数，制备Cu-Al2O3复合材料。

(2) 分析组织结构：利用光学显微镜、扫描电子显微镜等手段对合金的显微组织结构进行分析。

(3) 测试高温力学性能：采用拉伸试验、压缩试验等方法，测试材料在高温下的力学性能，如强度、延展性等。

(4) 对比实验：将制备的Cu-Al2O3合金与未强化的铜合金进行对比实验，分析其高温性能差异。

四、预期成果(1) 成功制备出Cu-Al2O3弥散强化铜化铜合金；(2) 对合金的显微组织结构进行了分析，了解了强化相对组织的影响；(3) 测试了Cu-Al2O3合金的高温力学性能，得出其高温性能数据；(4) 对比了Cu-Al2O3合金与未强化的铜合金的高温性能，明确了弥散强化技术对铜合金的改善效果。

五、研究意义本研究对提高铜合金的高温性能有一定的指导意义，可以为铜合金材料的应用提供技术支持。

同时，研究中使用的粉末冶金方法也可以为其他合金材料的制备提供参考。

散铜电极材料优势适用于汽车机器人自动焊接生产线优良的抗粘接性能抗高温软化性能好241长寿命周期3u 弥散铜电极材料四大优势散铜电极材料优势（一）抗高温软化性能好弥散铜与铬锆铜的性能比较高铝弥散强化铜（0.58wt%Al）的软化温度为930℃以上，而铬青铜的软化温度为500℃左右。

通常的焊接温度在700℃左右（电极的前端），使用过程中，铬青铜电极会容易软化及导电率下降的问题。

材料名称牌号导电率IACS%软化温度℃硬度HRB 抗拉强度Mpa 弥散铜TMAl0.677～80≥930℃80～83580～620铬锆铜QCr0.6-0.1575550℃80～84480～580散铜电极材料优势（二）优良的抗粘接性能Ø 由于弥散强化电极材料中有Al2O3陶瓷粒子存在，合金抗粘结性能好，尤其是高铝弥散铜，因此，弥散铜电极也称为不粘接电极。

Ø 使用Cu-Cr-Zr电极进行点焊时，钢板镀层中的锌容易固溶到电极材料中去，使电极与钢板粘接在一起，影响焊接质量。

散铜电极材料优势（三）长寿命周期由于弥散铜电极材料高硬度（HRB:80～85）、高导电（＞78%IACS）及抗高温软化性能（软化温度≥930℃）优，很大程度上减轻电极损耗，大幅提高弥散铜电极的使用寿命，是Cu-Cr-Zr电极寿命的4～6倍（四）适用于汽车机器人自动焊接生产线汽车机器人自动焊接生产线，为追求更高效率，焊接电流、焊接压力较普通手工焊接都要大， 传统的Cu-Cr-Zr电极基本不适用，国内外大多采用弥散铜电极。

弥散铜电极材料制备过程Ø 用内氧化法制备了Al含量为0.58wt%成分的Cu-Al2O3弥散铜合金电极材料。

Ø 材料制备工艺流程如下：Cu-Al合金熔炼 →雾化制粉→与适量的氧化剂混合→等静压→热处理→热挤压→不同方式加工（拉伸、热模锻、旋锻、Y型轧制）Ø 进行了合金粉末制备、内氧化、挤压工艺研究、挤制品后续不同的加工方法对Cu-0.58wt%Al合金材料的组织研究、不同退火温度对硬度的影响研究。

金属离子掺杂对材料性能的影响研究近年来，金属离子掺杂作为一种常见的材料改性方法，在材料科学领域引起了广泛的关注。

金属离子掺杂可以通过改变材料的晶格结构、电子结构以及表面特性，从而显著改善材料的性能。

本文将探讨金属离子掺杂对材料性能的影响，并着重介绍了其在导电性、磁性以及光学性质方面的应用。

首先，金属离子掺杂对材料的导电性能具有重要影响。

以导电聚合物为例，通过掺杂金属离子，可以提高聚合物的导电性能。

金属离子的掺杂可以增加聚合物的载流子浓度，从而提高电导率。

此外，金属离子的掺杂还可以改变聚合物的能带结构，使得电子在聚合物中更容易传输，进一步提高导电性。

因此，金属离子掺杂在导电聚合物的研究中具有重要的应用潜力。

其次，金属离子掺杂对材料的磁性能也有显著影响。

金属离子的掺杂可以引入额外的磁矩，从而改变材料的磁性。

以铁氧体为例，通过掺杂不同的金属离子，可以调节铁氧体的磁性能。

不同的金属离子掺杂会改变铁氧体的晶格结构和磁矩排列方式，进而影响其磁性。

这种通过金属离子掺杂调控材料磁性的方法，对于磁性材料的设计和制备具有重要意义。

此外，金属离子掺杂还可以影响材料的光学性质。

以半导体材料为例，通过掺杂金属离子，可以改变材料的能带结构，从而调节其光学性质。

金属离子的掺杂可以改变材料的吸收光谱范围和发射光谱范围，实现对材料光学性质的精确调控。

这种通过金属离子掺杂实现材料光学性能的调控方法，对于光电器件的研究和应用具有重要意义。

总之，金属离子掺杂作为一种常见的材料改性方法，对材料的性能具有显著影响。

通过金属离子的掺杂，可以改变材料的导电性、磁性以及光学性质，从而实现对材料性能的调控。

这种方法不仅在理论研究上有重要意义，也具有广泛的应用前景。

未来，随着对金属离子掺杂机制的深入研究，相信金属离子掺杂在材料科学领域的应用将会更加广泛，并为材料性能的改善和材料应用的创新提供更多可能性。

弥散强化铜合金中文名称：弥散强化铜合金英文名称：dispersion strengthened copper alloy定义：用和铜具有良好相容性的高稳定性、高模量弥散质点来强化的铜合金。

应用学科：材料科学技术（一级学科）；金属材料（二级学科）；有色金属材料（二级学科）；铜及其合金（二级学科）简介弥散强化铜合金又称氧化铝铜（Cu-Al2O3）是一种优异的高强、高导材料。

由于纳米级Al2O3对基体铜的弥散强化作用，该合金具有高强度、高硬度、高导电率及高软化温度等特性。

弥散铜棒其特点如下：组织稳定，无相变。

屈服强度和抗拉强度高。

常温硬度高，随着温度升高，硬度下降幅度小，高温抗蠕变性能好。

热、电传导率高。

加工性能优良。

软化温度高达930℃，是铜合金中比较高，但是低于钨铜（1000℃）导电率高达85%IACS，散热性能介于钨铜（220 W/m.k) 以及纯铜（390 W/m-k）之间。

硬度超过HRB 84，强度高，疲劳性能和耐磨性能好。

产品牌号及性能牌号硬度HRB 导电率%IACS抗拉强度MPa典型使用条件备注1 64-66 90 480 弯电极相当于C157152 74-76 85 545 冲压电极帽相当于C157403 78-80 83 560 冲压电极帽或机加工电极比C15740性能稍高4 80-84 80 610 机加工电极相当于C15760主要用途主要用于电阻焊电极头、电极帽、电焊轮、电极臂、切割及气保焊用的导电咀、真空开关、电气接插件、触头、服务领域电工、电子及通讯汽车、家电及容器制造、模具等。

烧氢对Al2O3弥散强化铜合金组织与性能的影响洪斌;汪明朴;王艳辉;程建奕;李周【期刊名称】《矿冶工程》【年(卷),期】2003(023)003【摘要】以国内某厂生产且有质量问题的Al2O3弥散强化铜合金和国外的Al2O3弥散强化铜合金为研究对象,通过力学性能、物理性能测量和金相、扫描电镜、透射电镜观察对两者的性能与组织进行了对比.结果表明,国产弥散强化铜合金中粉末颗粒间存在冶金结合不完全的现象,并存在有微裂纹和空洞等宏观缺陷,缺陷周围分布着大量的自由氧.这些缺陷是导致国产弥散强化铜合金烧氢膨胀问题的原因.【总页数】3页(P82-84)【作者】洪斌;汪明朴;王艳辉;程建奕;李周【作者单位】中南大学,材料科学与工程学院,湖南,长沙,410083;中南大学,材料科学与工程学院,湖南,长沙,410083;中南大学,材料科学与工程学院,湖南,长沙,410083;中南大学,材料科学与工程学院,湖南,长沙,410083;中南大学,材料科学与工程学院,湖南,长沙,410083【正文语种】中文【中图分类】TF0【相关文献】1.冷加工变形量对Al2O3-弥散强化铜合金r组织与性能的影响 [J], 张雪辉;李晓闲;刘位江;杨凯;祝绳健;蒋苗2.内氧化-冷轧制备Al2O3弥散强化铜合金的组织与性能 [J], 高翔;罗丰华;谭永菊;付晓虎;陈春辉;崔建民3.电流对黄铜/Al2O3弥散强化铜合金摩擦副摩擦磨损性能的影响 [J], 刘瑞华;宋克兴;张旸;李振京;郜建新;国秀花4.退火对纳米Al2O3粒子弥散强化铜合金显微组织与性能的影响 [J], 谭望;汪明朴;程建奕;李周5.冷变形对表面弥散强化铜合金组织与性能的影响 [J], 国秀花;宋克兴;郜建新;张晓楠;刘瑞华因版权原因，仅展示原文概要，查看原文内容请购买。
