施耐德通讯协议培训

施耐德培训M340培训教程1.引言施耐德电气作为全球能源管理和自动化领域的领导者，一直致力于为客户提供高效、可靠和安全的解决方案。

M340作为施耐德电气的一款高性能可编程逻辑控制器（PLC），具有强大的数据处理能力、灵活的编程环境和广泛的应用领域。

为了帮助用户更好地掌握M340的使用方法和编程技巧，本教程将详细介绍M340的基本概念、硬件组成、软件安装与配置、编程方法以及应用案例。

2.M340基本概念2.1PLC概述PLC（可编程逻辑控制器）是一种广泛应用于工业自动化领域的通用控制器。

它通过编程实现对输入信号的逻辑处理，输出信号控制执行器完成各种任务。

PLC具有结构紧凑、编程灵活、抗干扰能力强、可靠性高等特点。

2.2M340特点1)强大的数据处理能力：M340采用高性能处理器，具备强大的数据处理能力，满足复杂控制需求。

2)灵活的编程环境：支持多种编程语言，如LD（梯形图）、IL （指令列表）、FBD（功能块图）等，满足不同用户的需求。

3)广泛的应用领域：M340适用于各种工业自动化领域，如生产线控制、机床控制、过程控制等。

4)高可靠性：采用模块化设计，具备良好的抗干扰能力和散热性能，保证系统稳定运行。

3.M340硬件组成3.1处理器模块处理器模块是M340的核心部件，负责执行用户程序、处理输入输出信号和与其他设备通信。

根据性能和功能需求，M340处理器模块分为多个系列，如BMX、CMX、EMX等。

3.2输入输出模块输入输出模块用于连接外部设备，如传感器、执行器等。

M340提供丰富的输入输出模块，包括数字量、模拟量、热电阻、热电偶等类型。

3.3通信模块通信模块用于实现M340与其他设备或系统之间的数据交换。

M340支持多种通信协议，如以太网、CANopen、Modbus等。

4.M340软件安装与配置4.1软件安装M340编程软件为SoMachine，用户需从施耐德电气官网相应版本并进行安装。

安装过程中，需确保计算机满足软件运行要求。

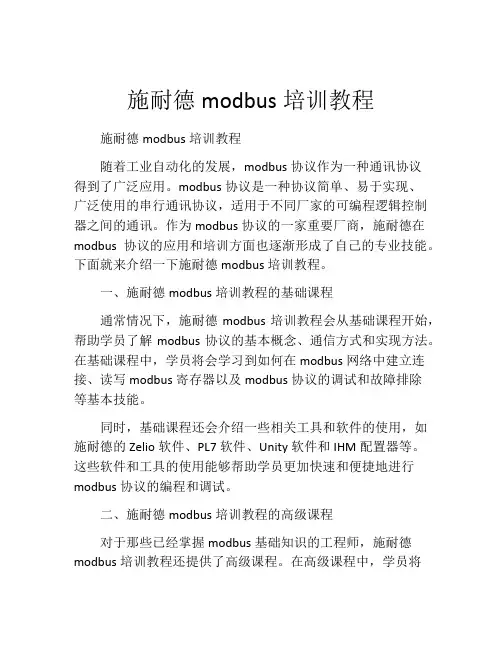

施耐德modbus培训教程施耐德modbus培训教程随着工业自动化的发展，modbus协议作为一种通讯协议得到了广泛应用。

modbus协议是一种协议简单、易于实现、广泛使用的串行通讯协议，适用于不同厂家的可编程逻辑控制器之间的通讯。

作为modbus协议的一家重要厂商，施耐德在modbus协议的应用和培训方面也逐渐形成了自己的专业技能。

下面就来介绍一下施耐德modbus培训教程。

一、施耐德modbus培训教程的基础课程通常情况下，施耐德modbus培训教程会从基础课程开始，帮助学员了解modbus协议的基本概念、通信方式和实现方法。

在基础课程中，学员将会学习到如何在modbus网络中建立连接、读写modbus寄存器以及modbus协议的调试和故障排除等基本技能。

同时，基础课程还会介绍一些相关工具和软件的使用，如施耐德的Zelio软件、PL7软件、Unity软件和IHM配置器等。

这些软件和工具的使用能够帮助学员更加快速和便捷地进行modbus协议的编程和调试。

二、施耐德modbus培训教程的高级课程对于那些已经掌握modbus基础知识的工程师，施耐德modbus培训教程还提供了高级课程。

在高级课程中，学员将会学习到如何更加深入地了解modbus协议，包括modbusTCP、modbusRTU和modbusASCII等不同的通信方式以及常见的modbus数据类型。

此外，高级课程还会介绍一些modbus协议的扩展和增强技术，如modbus协议的安全性保护、modbus通信网络的优化和提速、modbus数据存储和传输、modbus双向通信技术等等。

这些技术的掌握，能够将modbus协议在实际工程中的应用采用效果和效率进一步提升。

三、授课方式和学习资源施耐德modbus培训教程通常采用在线授课的方式进行。

学员可以通过网络进行在线学习，并进行和教师进行互动。

同样的，施耐德还提供了一些在线学习资源，如视频课程、教学PPT、培训手册、模板和示例程序等，这些学习资源能够帮助学员更加深入地理解和掌握modbus协议的知识和技能。

施耐德M340PLC培训教材•PLC基础知识•施耐德M340PLC硬件系统•施耐德M340PLC软件系统•基本指令与功能实现目录•高级功能应用与扩展•故障诊断与维护保养策略01PLC基础知识PLC定义与发展历程PLC定义可编程逻辑控制器（Programmable Logic Controller，PLC）是一种数字运算操作的电子系统，专为在工业环境下应用而设计。

发展历程从1969年美国DEC公司研制出第一台PLC开始，经过几十年的发展，PLC已经由最初的逻辑控制扩展到运动控制、过程控制等领域，成为工业自动化领域的重要组成部分。

PLC工作原理及结构组成工作原理PLC采用循环扫描的工作方式，通过输入接口采集现场信号，经过内部处理后再通过输出接口控制现场设备。

结构组成主要包括CPU、存储器、输入输出接口、电源等部分。

其中，CPU是PLC的核心部件，负责执行用户程序；存储器用于存储用户程序和数据；输入输出接口用于连接现场设备和PLC内部电路；电源为PLC提供工作电压。

PLC编程语言与标准编程语言PLC的编程语言主要有梯形图（LD）、指令表（IL）、功能块图（FBD）、顺序功能图（SFC）和结构化文本（ST）五种。

其中，梯形图是最常用的编程语言，具有直观易懂的优点。

标准国际电工委员会（IEC）制定了PLC的编程语言和通信标准，即IEC 61131-3标准。

该标准规定了PLC编程语言的语法、语义和显示方式，以及PLC之间通信的协议和规范，为不同厂商生产的PLC 提供了统一的编程和通信接口。

02施耐德M340PLC硬件系统CPU 模块内存模块通信模块提供大容量存储空间，支持程序和数据的高效存储。

支持多种通信协议，实现与其他设备的可靠通信。

0302 01采用高性能处理器，实现快速逻辑运算和数据处理。

可根据需求添加扩展模块，实现更多功能。

体积小巧，节省安装空间。

采用工业级元器件，确保长时间稳定运行。

支持在线诊断和远程维护，降低维护成本。

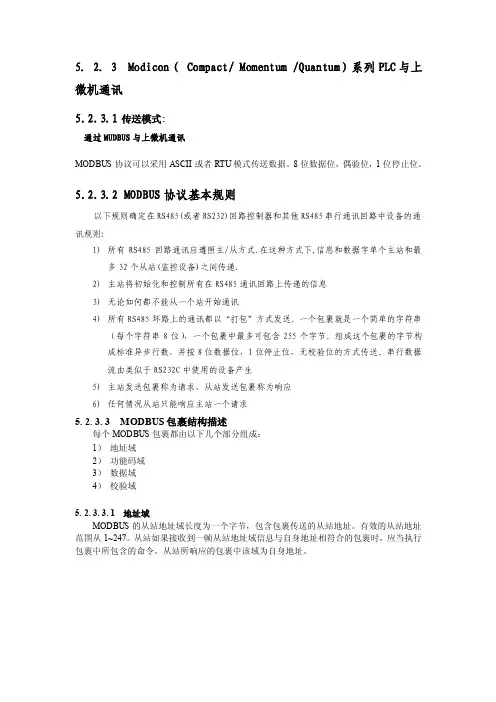

5．2．3 Modicon（ Compact/ Momentum /Quantum）系列PLC与上微机通讯5.2.3.1传送模式:通过MUDBUS与上微机通讯MODBUS协议可以采用ASCII或者RTU模式传送数据。

8位数据位，偶验位，1位停止位。

5.2.3.2 MODBUS协议基本规则以下规则确定在RS485(或者RS232)回路控制器和其他RS485串行通讯回路中设备的通讯规则:1)所有RS485回路通讯应遵照主/从方式.在这种方式下,信息和数据字单个主站和最多32个从站(监控设备)之间传递.2)主站将初始化和控制所有在RS485通讯回路上传递的信息3)无论如何都不能从一个站开始通讯4)所有RS485环路上的通讯都以“打包”方式发送。

一个包裹就是一个简单的字符串（每个字符串8位），一个包裹中最多可包含255个字节。

组成这个包裹的字节构成标准异步行数，并按8位数据位，1位停止位，无校验位的方式传送。

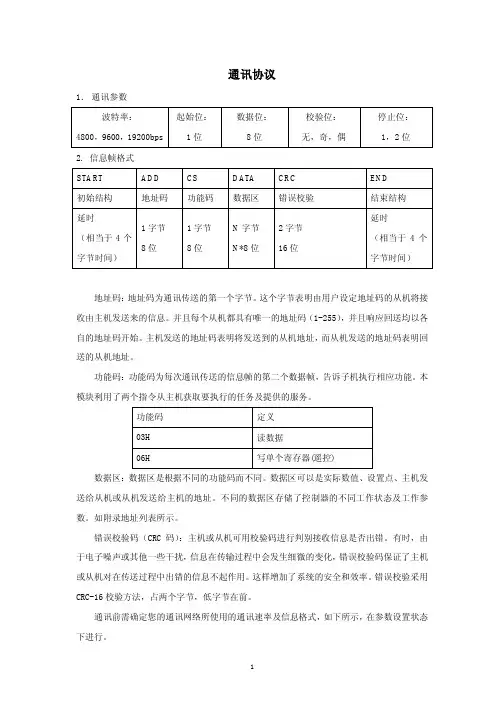

串行数据流由类似于RS232C中使用的设备产生5)主站发送包裹称为请求，从站发送包裹称为响应6)任何情况从站只能响应主站一个请求5. 2. 3. 3 MODBUS包裹结构描述每个MODBUS包裹都由以下几个部分组成：1）地址域2）功能码域3）数据域4）校验域5. 2. 3. 3. 1 地址域MODBUS的从站地址域长度为一个字节，包含包裹传送的从站地址。

有效的从站地址范围从1~247。

从站如果接收到一帧从站地址域信息与自身地址相符合的包裹时，应当执行包裹中所包含的命令。

从站所响应的包裹中该域为自身地址。

5. 2. 3. 3. 2 功能码域MODBUS包裹中功能域长度为一个字节，用以通知从站应当执行何操作。

从站响应包裹中应当包含主站所请求操作的相同功能域字节。

有关MODBUS的功能码参照下表。

功能码含义功能0x01 读取寄存器读取PLC内1个或多个地址为0XXXX的寄存器的值0x02 读取寄存器读取PLC内1个或多个地址为1XXXX的寄存器的值0x03 读取寄存器读取PLC内1个或多个地址为4XXXX的寄存器的值0x04 读取寄存器读取PLC内1个或多个地址为3XXXX的寄存器的值0x10 设置寄存器将指定的值写入PLC内1或多个地址为4XXXX的寄存器5. 2. 3. 3. 3 数据域MODBUS数据域长度不定，依据其具体功能而定。

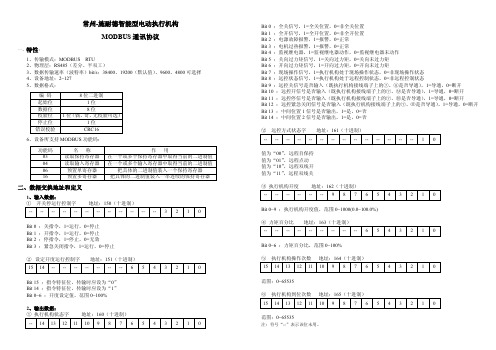

常州-施耐德智能型电动执行机构MODBUS通讯协议一、特性：1、传输模式：MODBUS RTU2、物理层：RS485（差分、半双工）3、数据传输速率（波特率）bit/s：38400、19200（默认值）、9600、4800可选择4、设备地址：2~1275、数据格式：编码8位二进制起始位1位数据位8位校验位1位（偶、奇、无校验可选）停止位1位错误校验CRC166、设备所支持MODBUS功能码：功能码名称作用03 读取保持寄存器在一个或多个保持寄存器中取得当前的二进制值04 读取输入寄存器在一个或多个输入寄存器中取得当前的二进制值06 预置单寄存器把具体的二进制值装入一个保持寄存器16 预置多寄存器把具体的二进制值装入一串连续的保持寄存器二、数据交换地址和定义1、输入数据：①开关停运行控制字地址：150（十进制）-- -- -- -- -- -- -- -- -- -- -- -- 3 2 1 0 Bit 0 ：关指令，1=运行，0=停止Bit 1 ：开指令，1=运行，0=停止Bit 2 ：停指令，1=停止，0=无效Bit 3 ：紧急关闭指令，1=运行，0=停止②设定开度运行控制字地址：151（十进制）15 14 -- -- -- -- -- -- -- 6 5 4 3 2 1 0Bit 15 ：指令特征位，传输时应设为“0”Bit 14 ：指令特征位，传输时应设为“1”Bit 0~6 ：开度设定值，范围0~100%2、输出数据：①执行机构状态字地址：160（十进制）-- 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 Bit 0 ：全关信号，1=全关位置，0=非全关位置Bit 1 ：全开信号，1=全开位置，0=非全开位置Bit 2 ：电源故障报警，1=报警，0=正常Bit 3 ：电机过热报警，1=报警，0=正常Bit 4 ：监视继电器，1=监视继电器动作，0=监视继电器未动作Bit 5 ：关向过力矩信号，1=关向过力矩，0=关向未过力矩Bit 6 ：开向过力矩信号，1=开向过力矩，0=开向未过力矩Bit 7 ：现场操作信号，1=执行机构处于现场操作状态，0=非现场操作状态Bit 8 ：远控状态信号，1=执行机构处于远程控制状态，0=非远程控制状态Bit 9 ：远控关信号是否输入（既执行机构接线端子上的⑦、⑧是否导通），1=导通，0=断开Bit 10 ：远控开信号是否输入（既执行机构接线端子上的⑦、⑨是否导通），1=导通，0=断开Bit 11 ：远控停信号是否输入（既执行机构接线端子上的⑦、⑩是否导通），1=导通，0=断开Bit 12 ：远控紧急关闭信号是否输入（既执行机构接线端子上的⑦、⑾是否导通），1=导通，0=断开Bit 13 ：中间位置1信号是否输出，1=是，0=否Bit 14 ：中间位置2信号是否输出，1=是，0=否②远控方式状态字地址：161（十进制）-- -- -- -- -- -- -- -- -- -- -- -- -- -- 1 0值为“00”，远程自保持值为“01”，远程点动值为“10”，远程双线开值为“11”，远程双线关③执行机构开度地址：162（十进制）-- -- -- -- -- -- 9 8 7 6 5 4 3 2 1 0Bit 0~9 ：执行机构开度值，范围0~1000(0.0~100.0%)④力矩百分比地址：163（十进制）-- -- -- -- -- -- -- -- -- 6 5 4 3 2 1 0Bit 0~6 ：力矩百分比，范围0~100%⑤执行机构操作次数地址：164（十进制）15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0范围：0~65535⑥执行机构到位次数地址：165（十进制）15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0范围：0~65535注：符号“--”表示该位未用。

施耐德培训M340培训教程施耐德电气是全球领先的能源管理和自动化解决方案提供商，其业务覆盖全球100多个国家和地区，服务于众多领域，包括地铁、大型商场、机场、工厂、电力公司等。

M340是施耐德电气推出的高性能PLC，广泛应用于各种自动化控制领域。

本文主要介绍施耐德培训M340培训教程的内容和意义。

一、施耐德培训M340培训教材内容1. 基础知识在进行M340培训之前，需要掌握一些基本的电气知识和PLC的基本概念。

施耐德培训的教程中会涵盖这些知识点，包括电气开关、继电器、传感器和PLC的基本构成。

2. M340硬件配置在进行M340编程前，需要了解它的硬件配置和安装方法。

这些知识点包括M340的机箱、电源、CPU模块、I/O模块等构成，这些构成的理解对编写PLC程序非常重要。

3. M340软件配置施耐德M340的编程软件为Unity Pro，培训中将介绍该软件的安装过程和界面功能，包括软件配置、连接PLC、下载程序等操作流程。

4. 编程语言Unity Pro支持的编程语言有IL、ST、FBD、LD和SFC等，培训教程将详细介绍这些编程语言的特点、使用方法和示例应用，帮助学员了解和掌握这些语言。

5. PLC程序设计通过理解基础知识、掌握软件配置和编程语言，培训教程将鼓励学员开始进行PLC程序设计。

通过实际案例和示例，学员将学会编写PLC程序，也将了解如何进行部署和调试。

二、施耐德M340培训教程的意义1. 提高技能水平M340培训教程将为学生提供必要的技能和知识，包括电气知识、PLC硬件和软件配置、编程语言等，使学员能根据需求设计和编写灵活、高效的PLC程序，并对其进行部署和维护。

2. 改善职业发展通过施耐德M340培训，学员将掌握PLC程序设计的必要技能和经验。

这些技能在自动化控制领域具有广泛应用性，是未来职业发展的必备技能之一。

3. 提高效率PLC的自动化控制是近年来越来越重要的工业行业。

在学习施耐德M340培训教程后，PLC程序设计者能够更快速地设计和编写程序，也可以更容易地对工业设备和系统进行诊断和维护，从而提高效率和质量。

施耐德M238内部培训教程一、施耐德 M238 简介施耐德 M238 是一款功能强大、性能稳定的可编程控制器，广泛应用于工业自动化领域。

它具有紧凑的设计、丰富的功能模块和易于编程的特点，能够满足各种复杂的控制需求。

二、硬件组成1、处理器单元处理器单元是 M238 的核心部分，负责执行程序和处理数据。

它具有高速的运算能力和可靠的性能，确保系统的稳定运行。

2、输入输出模块输入模块用于接收外部信号，如传感器的信号；输出模块则用于控制外部设备，如电机、阀门等。

M238 提供了多种类型的输入输出模块，以适应不同的应用场景。

3、通信模块通信模块使 M238 能够与其他设备进行数据交换，如上位机、其他控制器等。

常见的通信方式包括以太网、串口等。

4、电源模块电源模块为整个系统提供稳定的电源供应，确保各部分正常工作。

三、编程软件1、 SoMachineSoMachine 是专门用于施耐德 M238 编程的软件，具有友好的用户界面和强大的功能。

2、编程步骤（1）创建新项目：在 SoMachine 中，选择新建项目，并设置相关参数，如控制器型号、编程语言等。

（2）配置硬件：根据实际的硬件连接情况，在软件中配置输入输出模块、通信模块等。

（3）编写程序：使用梯形图、功能块图或指令表等编程语言，编写控制逻辑。

（4）调试程序：通过在线调试功能，检查程序的运行情况，及时发现并解决问题。

四、编程语言1、梯形图（LD）梯形图是一种直观易懂的编程语言，类似于电气原理图，适合初学者。

2、功能块图（FBD）功能块图以功能块为基本单元，通过连接各个功能块来实现控制逻辑，适用于复杂的控制任务。

3、指令表（IL）指令表是一种基于指令的编程语言，需要对指令有深入的了解，编程效率较高。

五、常用功能指令1、数学运算指令包括加法、减法、乘法、除法等运算指令，用于处理数据的计算。

2、逻辑运算指令如与、或、非等逻辑运算指令，用于实现逻辑判断和控制。

3、定时计数指令定时指令用于实现定时控制，计数指令用于对脉冲信号进行计数。

施耐德at610通讯协议(二)施耐德at610通讯协议模板1. 引言本协议旨在规范施耐德at610通讯协议的使用和相关事项。

2. 目的本协议的目的是确保在使用施耐德at610通讯协议时，各方都能够清楚地了解其功能和规范，以保证通讯的稳定性和可靠性。

3. 定义施耐德at610通讯协议施耐德at610通讯协议是指用于施耐德at610设备之间进行通讯的一套规则和约定。

设备设备是指使用施耐德at610通讯协议的硬件或软件，用于实现通讯功能。

4. 通讯协议规范协议版本所有使用施耐德at610通讯协议的设备必须按照协议版本进行开发和使用。

通讯接口必须严格遵循施耐德at610通讯协议规定的接口格式和通讯流程。

数据传输数据传输必须基于可靠的传输协议进行，确保数据的完整性和准确性。

异常处理在通讯过程中出现异常情况时，应及时进行处理，并记录相应的异常信息。

5. 授权和许可专利许可使用施耐德at610通讯协议的设备，必须获得相关专利的使用许可，遵守专利权的相关规定。

许可证施耐德at610通讯协议的使用受限于施耐德公司的许可证授权。

未经许可的使用属于侵权行为。

6. 免责声明使用风险使用施耐德at610通讯协议的设备需自行承担风险，施耐德公司不对任何由于协议使用不当而导致的损失承担责任。

本协议受法律保护，并适用于使用施耐德at610通讯协议的设备。

7. 修订和生效修订本协议的修订必须经过相关方面的讨论和一致同意，修订版本将取代之前的版本。

生效本协议自发布之日起生效，并适用于所有使用施耐德at610通讯协议的设备。

以上为对施耐德at610通讯协议的模板描述，该模板旨在规范协议的使用和相关事项，确保通讯的稳定性和可靠性。

请各方在使用协议时遵守相关规定，同时注意免责声明和法律适用。

修订版本将替代之前的版本，请及时关注相关修订。
