氦检漏技术要求氦检漏技术是一种广泛应用于各种行业的高精度检测技术，它能够有效地检测出微小的气体泄漏，具有高灵敏度、高精度和高效率的特点。
氦检漏技术已经成为许多行业中不可或缺的一部分，特别是在航空航天、制药、化工、电子和汽车等领域。
本文将对氦检漏技术的原理、应用及技术要求进行详细介绍。
一、原理氦检漏技术主要是利用氦气的特性进行漏洞检测。
氦气是一种非常小的原子，其分子体积极小，能够穿过极小的孔隙或裂缝，因此非常适合用于检测微小漏洞。
在氦检漏技术中，常用的方法是将被检测的物体置于真空环境中，然后利用质谱仪或氦检测仪器检测漏出的氦气，从而确定漏洞的位置和大小。
二、应用氦检漏技术广泛应用于各种行业，主要包括以下几个方面：1. 航空航天：氦检漏技术被广泛应用于航空航天领域，用于检测航天器、飞机、导弹等设备的各种密封部件，确保其密封性能达到要求，保证设备的安全性和可靠性。
2. 制药：在制药行业，各种药品生产过程中需要确保设备的密封性能，以防止外部杂质的污染。
氦检漏技术可用于检测各种药品生产设备的密封性能，确保药品的质量和安全。
3. 化工：在化工生产过程中，各种管道、容器等设备的密封性能对生产过程和产品质量至关重要。
氦检漏技术可用于对这些设备进行精密的漏洞检测，确保设备的稳定性和可靠性。
4. 电子：在电子行业，各种精密仪器的密封性能对其工作效率和使用寿命有着重要影响。
氦检漏技术可用于检测各种电子设备的密封性能，确保其正常工作。
5. 汽车：在汽车制造过程中，各种汽车零部件的密封性能对汽车的性能和安全性非常重要。
氦检漏技术可用于检测汽车零部件的密封性能，确保汽车的质量和安全性。
三、技术要求对于氦检漏技术，具体的技术要求主要包括以下几个方面：1. 精密仪器：氦检漏技术需要使用高精度的氦检漏仪器或质谱仪，能够对微小的氦气进行高灵敏度的检测，并且能够确定漏洞的位置和大小。
2. 真空环境：氦检漏技术需要在真空环境下进行，确保被检测物体表面无气体干扰，使得检测结果更为准确可靠。
氦检标准漏孔是一种用于检测密闭装置密封性能的方法，主要应用于航空航天、化工、制药等领域。
它通过向被检测装置内注入氦气，再在外部环境中检测氦气泄漏情况，从而判断被检测装置的密封性能是否达标。
下面将详细介绍氦检标准漏孔的原理、应用、操作步骤以及注意事项。
一、氦检标准漏孔的原理在氦检标准漏孔测试中，氦气作为检测介质，由于其分子小、扩散能力强、不易被固体吸附等特点，能够极大地提高检测的精度和准确性。
被检测装置内注入氦气后，如果存在泄漏，则氦气会从泄漏处逸出，再通过专门的探测器检测氦气浓度变化，从而确定泄漏位置和泄漏量。
由于氦气的浓度极低，可以达到百万分之一甚至更低的水平，因此氦检标准漏孔是一种极为敏感和有效的密封性能检测方法。
二、氦检标准漏孔的应用氦检标准漏孔广泛应用于航空航天、化工、制药等领域，特别是对于高要求的密闭装置，如航空发动机、核电站反应堆容器、制药设备等，氦检标准漏孔是必不可少的检测手段。
此外，氦检标准漏孔还可以用于汽车制造、管道输送、真空设备等领域的密封性能检测。
三、氦检标准漏孔的操作步骤氦检标准漏孔的操作流程主要包括准备工作、测试设置、测试操作、测试结果分析四个步骤。
1.准备工作在进行氦检标准漏孔测试之前，需要做好以下准备工作：（1）确定被测装置的结构和密封位置，以及氦检测设备和探测器的类型和参数。
（2）将被检测装置与氦气充填器连接，确保连接处无漏气。
（3）开启氦气罐和氦气流量计，调节氦气流量至需要的范围内。
（4）根据被测装置的大小和形状，选择适当的测试设置，如选择单孔漏率测试、多孔漏率测试或整体漏率测试等。
2.测试设置根据被测装置的特点和检测要求，进行相应的测试设置，包括：（1）选择适当的测试模式，如手动测试模式或自动测试模式。
（2）设置测试参数，如氦气流量、测试时间、预处理时间、探测器灵敏度等。
（3）选择适当的探测器类型和位置，使其能够覆盖被测装置的所有可能泄漏位置。
3.测试操作在进行氦检标准漏孔测试时，需要严格按照以下步骤进行操作：（1）将氦气注入被测装置中，并使其达到一定压力。

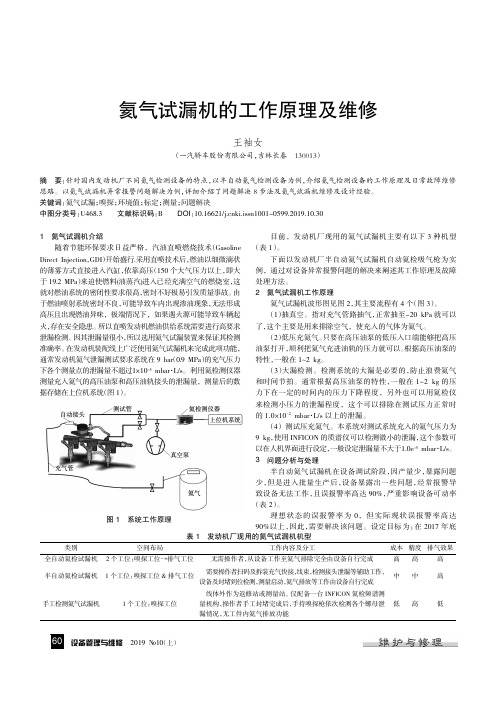

设备管理与维修2019翼10（上）类别空间布局工作内容及分工成本精度排气效果全自动氦检试漏机2个工位：嗅探工位寅排气工位无需操作者，从设备工作至氦气排除完全由设备自行完成高高高半自动氦检试漏机1个工位：嗅探工位&排气工位需要操作者扫码及拆装充气快接，线束，检测接头泄漏等辅助工作，设备及封堵到位检测，测量启动，氦气排放等工作由设备自行完成中中高手工检测氦气试漏机1个工位：嗅探工位线体外作为返修站或测量站。
仅配备一台INFICON 氦检频谱测量机构，操作者手工封堵完成后，手持嗅探枪依次检测各个螺母泄漏情况，无工件内氦气排放功能低高低氦气试漏机的工作原理及维修王袖女（一汽轿车股份有限公司，吉林长春130013）摘要：针对国内发动机厂不同氦气检测设备的特点，以半自动氦气检测设备为例，介绍氦气检测设备的工作原理及日常故障维修思路。
以氦气试漏机异常报警问题解决为例，详细介绍了问题解决8步法及氦气试漏机维修及设计经验。
关键词：氦气试漏；嗅探；环境值；标定；测量；问题解决中图分类号：U468.3文献标识码：B DOI ：10.16621/ki.issn1001-0599.2019.10.301氦气试漏机介绍随着节能环保要求日益严格，汽油直喷燃烧技术（GasolineDirect Injection ，GDI ）开始盛行.采用直喷技术后，燃油以细微滴状的薄雾方式直接进入汽缸，依靠高压（150个大气压力以上，即大于19.2MPa ）来迫使燃料(油蒸汽)进入已经充满空气的燃烧室，这就对燃油系统的密闭性要求很高，密封不好极易引发质量事故。
由于燃油喷射系统密封不良，可能导致车内出现渗油现象，无法形成高压且出现燃油异味，极端情况下，如果遇火源可能导致车辆起火，存在安全隐患。
所以直喷发动机燃油供给系统需要进行高要求泄漏检测。
因其泄漏量很小，所以选用氦气试漏装置来保证其检测准确率。
在发动机装配线上广泛使用氦气试漏机来完成此项功能，通常发动机氦气泄漏测试要求系统在9bar （0.9MPa ）的充气压力下各个测量点的泄漏量不超过1伊10-5mbar ·L/s 。
氦检：氦质谱检漏仪的基本原理编辑：氦检氦质谱检漏仪是用氦气为示漏气体的专门用于检漏的仪器，它具有性能稳定、灵敏度高的特点。
是真空检漏技术中灵敏度最高，用得最普遍的检漏仪器。
氦质谱检漏仪是磁偏转型的质谱分析计。
单级磁偏转型仪器灵敏度为lO-9～10-12Pam3／s，广泛地用于各种真空系统及零部件的检漏。
双级串联磁偏转型仪器与单级磁偏转型仪器相比较，本底噪声显著减小．其灵敏度可达10-14～10-15Pam3／s，适用于超高真空系统、零部件及元器件的检漏。
逆流氦质谱检漏仪改变了常规型仪器的结构布局，被检件置于检漏仪主抽泵的前级部位，因此具有可在高压力下检漏、不用液氮及质谱室污染小等特点．适用于大漏率、真空卫生较差的真空系统的检漏，其灵敏度可达10-12Pam3／s。
1)工作原理与结构氦质谱检漏仪由离子源、分析器、收集器、冷阴极电离规组成的质谱室和抽气系统及电气部分等组成。
①单级磁偏转型氦质谱检漏仪现以HZJ—l型仪器为例．介绍单级磁偏转型氦质谱检漏仪，其结构如图2所示。
在质谱室内有：由灯丝、离化室、离子加速极组成离子源；由外加均匀磁场、挡板及出口缝隙组成分析器；由抑制栅、收集极及高阻组成收集器；第一级放大静电计管和冷阴极电离规。
质谱室的工作原理如图3所示。
在离化室N内，气体电离成正离子，在电场作用下离子聚焦成束。
并在加速电压作用下以一定的速度经过加速极S1的缝隙进入分析器。
在均匀磁场的作用下，具有一定速度的离子将按圆形轨迹运动，其偏转半径可按式（5）计算。
可见，当B和U为定值时，不同质荷比me-1的离子束的偏转半径R不同。
仪器的B和R 是固定的，调节加速电压U使氦离子束[图中(me-1)2]恰好通过出口缝隙S2，到达收集器D，形成离子流并由放大器放大。
使其由输出表和音响指示反映出来；而不同于氦质荷比的离子束[(me-1)1(me-1)3]因其偏转半径与仪器的R值不同无法通过出口缝隙S2，所以被分离出来。
国产氦检机工作原理
国产氦检机是一种用于检测元素氦含量的仪器，其工作原理主要基于氦的特性和检测技术的原理。
氦是一种惰性气体，具有低沸点和低密度的特点。
国产氦检机通过氦的质谱分析技术来测量氦的含量。
具体工作原理如下：
1. 氦的采集：国产氦检机通过气路系统将待测样品中的氦气采集到仪器中。
通常，样品中的氦气会与其他气体混合，因此需要经过预处理步骤，例如通过冷凝、过滤等方法去除杂质。
2. 氦的离子化：将采集到的氦气引入到电离室中，通过电子轰击的方式将氦气离子化。
电子轰击会使氦气中的原子或分子失去电子，形成氦离子。
3. 氦离子的分析：离子化的氦离子会根据其质量-电荷比在质谱仪器中被分离和检测。
质谱仪器会将不同质量-电荷比的离子按照质谱扫描原理进行分辨，从而得到氦离子的相对丰度。
4. 氦含量的计算：根据氦离子的相对丰度，可以通过相应的计算方法得出样品中的氦含量。
通常，国产氦检机会利用标准样品进行校准，从而获得准确的氦含量结果。
总结来说，国产氦检机通过质谱分析技术，将氦气离子化并进
行分析，从而计算出样品中的氦含量。
这种方法灵敏度高、准确性好，可广泛应用于氦气含量的检测。
氦检的工作原理和方法氦检是一种常用的检测方法，主要用于检测气体中是否含有氦气。
氦检的工作原理是基于氦气的独特性质和检测器的响应原理。
氦气是一种惰性气体，具有很小的分子尺寸和极低的相对原子质量。
由于这些特性，氦气在许多工业和科学领域被广泛应用，例如超导磁体、氦气充填设备等。
然而，在一些应用中，氦气的泄漏会造成安全隐患或设备故障，因此需要进行氦检。
氦检的方法有多种，主要包括质谱法、膜法和泄漏法。
质谱法是一种常用的氦检方法，它利用质谱仪对气体中的氦气进行分析。
质谱仪是一种能够将气体样品中的气体分子按质量进行分离和检测的仪器。
在质谱法中，气体样品首先被引入到质谱仪中，然后在质谱仪中，气体分子会被加速并进入质谱管道。
在质谱管道中，气体分子会根据它们的质量被分离出来，并被传送到检测器中进行检测。
通过对不同质量的气体分子的检测信号进行分析，可以确定气体样品中是否含有氦气。
膜法是另一种常用的氦检方法，它利用特殊的膜材料对氦气进行选择性透过。
在膜法中，气体样品会被引入到膜材料中，然后只有氦气能够透过膜材料，其他气体则被阻隔。
通过测量透过膜材料的氦气的流量或浓度变化，可以确定气体样品中是否含有氦气。
泄漏法是一种常用的实时氦检方法，它利用氦气的特殊性质和泄漏检测器的响应原理。
在泄漏法中，氦气会通过泄漏点从被检测系统中泄漏出来，然后被检测器检测到。
泄漏检测器可以是各种类型的氦检测器，例如热离子化检测器、冷阱检测器等。
当氦气泄漏到检测器中时，检测器会产生相应的信号，并通过信号的强度或变化来判断气体样品中是否含有氦气。
除了上述的方法，还有其他一些氦检的方法，例如光谱法、超声波法等。
这些方法都基于氦气的特殊性质和检测器的响应原理，通过不同的检测原理和技术手段来检测气体中的氦气。
氦检是一种常用的检测方法，可以用于检测气体中是否含有氦气。
氦检的工作原理是基于氦气的独特性质和检测器的响应原理，通过不同的方法和技术手段来实现。
质谱法、膜法和泄漏法是常用的氦检方法，它们分别利用质谱仪、膜材料和泄漏检测器对氦气进行检测。
氦检的原理嘿，朋友们！今天咱来唠唠氦检的原理。
你说氦检啊，就好比是一个超级侦探在查找微小的线索。
想象一下，有个看不见摸不着的小调皮——氦气，在我们要检测的地方悄悄藏起来了。
而我们呢，就是要把这个小调皮给揪出来！氦检的原理其实挺有意思的。
咱先有个密封的空间，就像一个神秘的盒子，然后把氦气放进去。
这氦气啊，就像个调皮的小精灵，到处乱窜。
如果这个盒子有个小缝隙，哪怕是超级超级小的缝隙，氦气就会从那里偷偷跑出来。
那我们怎么知道氦气跑出来了呢？嘿嘿，这就靠我们的检测仪器啦！这仪器就像是有一双超级敏锐的眼睛，能捕捉到哪怕是极其微量的氦气。
它一旦发现了氦气，就会发出信号，告诉我们：嘿，这里有情况！这就好像你在家里找东西，你知道那个东西就在某个地方，但是你就是看不见。
然后你用个特别厉害的工具，一下子就把它给找到了！是不是很神奇？氦检在很多领域都大显身手呢！比如说在一些高科技的设备制造中，要是有一点点小漏洞，那可不得了。
氦检就能帮我们把这些小漏洞找出来，让产品质量杠杠的！再比如说在航天领域，那可要求更高啦！一点点的泄漏都可能导致大问题，这时候氦检就像个忠诚的卫士，守护着航天设备的安全。
你说氦检是不是特别重要？它就像是一个默默工作的幕后英雄，虽然我们平时可能不太注意到它，但它却在为我们的生活和科技发展贡献着巨大的力量呢！氦检的过程也不复杂，但却需要非常精细和认真。
就像绣花一样，一针一线都不能马虎。
检测人员要非常细心地操作仪器，观察每一个数据的变化，稍有不慎可能就会错过重要的信息。
所以啊，可别小看了氦检这个工作。
它需要专业的知识和技能，还需要高度的责任心。
这可不是随便谁都能做的呢！总之呢，氦检就是这么一个神奇又重要的技术。
它让我们的生活变得更安全、更可靠，也让我们的科技不断向前发展。
下次你再看到那些高科技的产品，说不定里面就有氦检的功劳呢！怎么样，是不是对氦检有了更深的了解啦？。
氦检的原理氦检是一种常见的检测方法，它利用氦气的特性来进行检测。
氦气是一种无色、无味、无毒的稀有气体，具有较小的原子半径和较高的扩散速率，因此在许多检测领域得到了广泛的应用。
氦检的原理主要包括氦气的扩散、检测仪器的工作原理以及检测过程中的应用。
首先，氦检利用氦气的扩散特性进行检测。
氦气具有非常小的原子半径，因此在被检测物体的表面产生微小的孔隙或裂缝时，氦气能够迅速扩散到被检测物体内部。
这种扩散特性使得氦气能够通过微小的缺陷或漏洞，从而实现对被检测物体的高效检测。
其次，氦检的原理还涉及到检测仪器的工作原理。
在氦检过程中，常用的检测仪器是氦质谱仪。
氦质谱仪利用氦气的扩散特性，通过对被检测物体表面或内部的氦气浓度进行监测，从而实现对被检测物体的缺陷或漏洞进行定量和定性的分析。
通过对氦气扩散过程中的质谱分析，可以准确地确定被检测物体的缺陷位置和大小，为后续的修复和改进提供重要的参考依据。
最后，氦检的原理在实际应用中具有广泛的应用价值。
氦检可以用于各种材料的缺陷检测，如金属、塑料、陶瓷等材料的密封性能检测、焊缝质量检测、涂层质量检测等。
同时，氦检还可以用于工业领域的泄漏检测，如管道、容器、阀门等设备的泄漏检测。
此外，氦检还可以应用于医学领域的气密性检测，如医用器械、药品包装等的气密性检测。
综上所述，氦检的原理是基于氦气的扩散特性和检测仪器的工作原理，通过对氦气扩散过程中的质谱分析来实现对被检测物体的缺陷或漏洞进行定量和定性的分析。
在实际应用中，氦检具有广泛的应用价值，可以用于各种材料的缺陷检测和工业领域的泄漏检测，为产品质量控制和安全生产提供了重要的技术支持。
氦检测原理一、引言氦（He）是一种常见的气体，具有轻质、惰性等特点。
在工业生产和科学研究中，氦气的检测和测量非常重要。
本文将介绍氦检测的原理，包括氦气的性质、氦检测的方法以及常见的氦检测仪器等内容。
二、氦气的性质氦是一种无色、无味、无毒的气体，属于稀有气体。
由于其分子量小，具有较高的扩散性和渗透性。
此外，氦还具有极低的沸点和熔点，常温下处于气态。
由于氦的轻质和惰性，它被广泛应用于气体检测和测量领域。
三、氦检测的方法1. 气体扩散法气体扩散法是一种常用的氦检测方法。
该方法利用氦气在被检测物体中的扩散特性，通过测量氦气的浓度变化来判断被检测物体是否存在漏气情况。
当被检测物体存在气体泄漏时，氦气会在泄漏点处扩散到周围环境中，使得环境中的氦气浓度发生变化。
通过检测环境中氦气浓度的变化，可以确定泄漏点的位置和大小。
2. 气体质谱法气体质谱法是一种高精度的氦检测方法。
该方法利用气体质谱仪对氦分子进行检测和分析。
当氦气进入质谱仪时，通过分子的荷质比进行分离和检测。
由于氦的荷质比较小，可以与其他气体分子进行有效的区分。
通过测量氦气的质量信号，可以确定氦气的浓度和存在情况。
3. 热导法热导法是一种基于热传导原理的氦检测方法。
该方法利用热导传感器对氦气的热导率进行测量。
当氦气进入热导传感器时，会带走传感器中的热量，导致传感器温度发生变化。
通过测量温度变化，可以确定氦气的存在和浓度。
热导法具有灵敏度高、响应速度快等优点，适用于氦气的检测和测量。
四、氦检测仪器1. 氦浓度计氦浓度计是一种常用的氦检测仪器。
它通过测量环境中氦气的浓度来判断被检测物体是否存在漏气情况。
氦浓度计通常由氦气探头、测量电路和显示装置等部分组成。
当氦气进入探头时，探头会产生相应的电信号，经过测量电路处理后，可以显示出氦气的浓度。
2. 气体质谱仪气体质谱仪是一种高精度的氦检测仪器。
它利用气体质谱原理对氦气进行检测和分析。
气体质谱仪通常由进样系统、分离系统、检测系统和数据处理系统等部分组成。
氦检仪原理
氦检仪是一种用于检测氦气浓度的仪器，它基于氦气在特定条件下的物理特性，通过测量氦气的浓度来实现对氦气的检测。
氦检仪的原理主要包括氦气的扩散、探测和测量三个方面。
首先，氦检仪利用氦气在特定条件下的扩散特性。
氦气在不同浓度下会产生不
同的扩散速率，这是氦检仪能够实现氦气浓度检测的基础。
当氦气与空气混合后，通过一定的扩散装置，可以使得氦气在混合气体中扩散，而其他气体则不会扩散。
这样，就可以实现对氦气的分离和浓度的测量。
其次，氦检仪利用探测器对扩散后的氦气进行探测。
探测器通常采用半导体传
感器或者热导传感器，这些传感器能够对氦气进行灵敏的检测。
当氦气通过扩散装置后，探测器会接收到氦气的信号，并将其转化为电信号。
通过对电信号的处理和分析，就可以得到氦气的浓度数据。
最后，氦检仪通过测量得到的氦气浓度数据来实现对氦气的检测和监测。
测量
结果通常会通过显示屏或者数据接口输出，用户可以直观地看到氦气的浓度值。
同时，氦检仪还可以设置报警功能，当氦气浓度超出设定范围时，会发出警报，提醒用户进行相应的处理和控制。
总的来说，氦检仪的原理是基于氦气的扩散特性、探测器的检测和测量结果的
输出来实现对氦气浓度的检测和监测。
通过这种原理，氦检仪可以广泛应用于氦气泄漏检测、氦气浓度监测等领域，为相关行业提供了重要的技术支持。
