压缩机原理》课程教学大纲一、课程基本信息课程代码：050007 课程名称：压缩机原理英文名称：Principles of Compressor 课程类别：专业限选课学时：54学分：3.0适用对象: 热能与动力工程专业本科生（建筑环境与设备方向）考核方式：考试，平时成绩占总成绩的30％先修课程：高等数学、普通物理二、课程简介中文简介该课程是热能与动力工程专业本科生（建筑环境与设备方向）一门重要的专业限选课，制冷压缩机可以说是蒸汽压缩式制冷机的＂心脏＂，没有它，制冷循环就无法实现，制冷系统也不可能正常工作，完善的空调系统也失去了必备的条件。
因此，该课程主要介绍了各种不同类型的制冷压缩机的工作原理和零部件的作用及结构特点，仔细分析了影响压缩机性能指标的各种因素，重点讲述了压缩机能量调节的各种方法，为后续课程的学习及今后的工作打下了基础。
英文简介It is an important course for the field of refrigerating and air condition. The refrigerating compressor is the heart of refrigerating system. The refrigerating cycle couldn ' t be achieved, refrigeratingsystem and air conditioning system couldn ' t work normally without the compressor. So, the working principle and characteristics of different kinds of compressor is introduced. It is analyzed of different factor on characteristics of compressor. It is he main point of different kinds of regulating energy. It makethe foundation for the future study and work.三、课程性质与教学目的本课程是热能与动力工程专业本科生（建筑环境与设备方向）的一门主要专业限选课。
转子、涡旋空调用压缩机基础知识及维修注意事项制冷压缩机是整个制冷系统的心脏，是制冷系统中最重要的，也是最复杂的一个部件。
压缩机在制冷系统里面的主要作用是把从蒸发器来的低温低压气体压缩成高温高压气体，为整个制冷循环提供源动力。
目前市场上生产的家用空调中主要使用的有活塞式、滚动转子式、涡旋式等三种压缩机。
一般情况下，3HP以下空调用的都是转子式压缩机。
压缩机工作原理与基本结构介绍转子式压缩机：偏心轴带动活塞环在泵体中旋转，压缩冷媒；涡旋式压缩机：偏心轴带动涡旋盘，使动盘在静盘中转动，压缩冷媒；活塞式压缩机：通过活塞与缸体的往复运动，压缩冷媒（略）。
空调器的工作原理压缩机引出线连接方法S：START（辅绕组 AUX WINDING）R：RUN（主绕组MAIN WINDING）C：COMMON（共通）RC：运转电容 RUNNING CAPACITOR转子式压缩机基本作用：压缩气体，产生高温高压的冷媒气体。
涡旋式压缩机涡旋压缩过程如何预防压缩机工程不良压缩机仓储运输注意事项室内防潮保管：还未装配到空调的压缩机，要放在室内保存，不要风吹日晒雨淋。
保管时温度在-10~65℃范围。
包装箱外罩防尘塑料袋，不能绝对阻止露天雨水侵入箱体。
★雨水侵入后果：----压缩机接线端子生锈，导电不良,或绝缘性能下降；----端子盖固定螺栓生锈，作业不便；----压缩机底座，接地螺钉等生锈。
两层放置时：压缩机整箱堆放不应超过两层，否则会压碎支撑木托，造成压缩机塌箱问题。
单台压缩机搬运方法拔胶塞顺序及异物防治拔胶塞顺序：排气管→吸气管原因：如果先拔吸气管胶塞，聚集在储液器滤网上的冷冻机油将随氮气喷出，所以先拔排气管胶塞；降低压缩机内氮气压力，缓解及消除喷油现象。
异物防止：1.异物来源：1)拔胶塞后从吸、排气管落入2)铜管烧焊过程中氧化皮、焊渣落入3)空调系统异物2.防治措施：1）加强生产现场管理2）铜管烧焊过程中操作手法及时间的控制3）保证空调系统清洁度几种品牌压缩机接线方式空气运行端子飞出绝缘耐压不良冰堵定转子间隙不良接错线压缩机脚垫的安装（主要针对旋转式压缩机）压缩机脚垫与压缩机地脚固定螺母之间必须保证一定的间隙，否则压缩机本身的振动容易通过地脚螺栓传递到底盘引起系统的振动大。

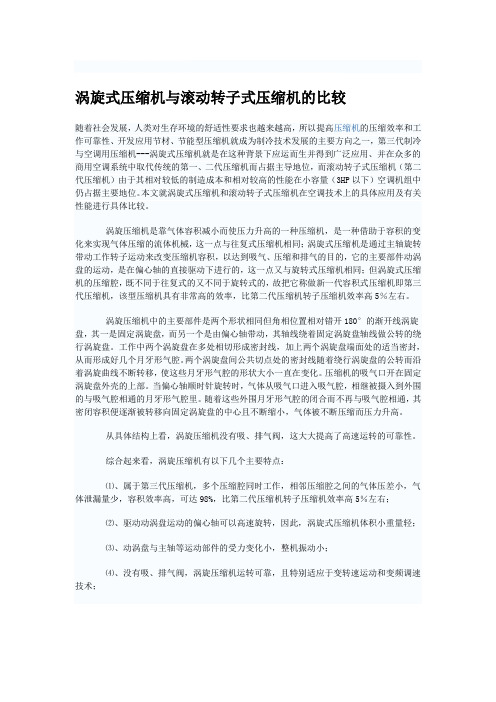

涡旋式压缩机与滚动转子式压缩机的比较随着社会发展，人类对生存环境的舒适性要求也越来越高，所以提高压缩机的压缩效率和工作可靠性、开发应用节材、节能型压缩机就成为制冷技术发展的主要方向之一，第三代制冷与空调用压缩机---涡旋式压缩机就是在这种背景下应运而生并得到广泛应用、并在众多的商用空调系统中取代传统的第一、二代压缩机而占据主导地位，而滚动转子式压缩机（第二代压缩机）由于其相对较低的制造成本和相对较高的性能在小容量（3HP以下）空调机组中仍占据主要地位。
本文就涡旋式压缩机和滚动转子式压缩机在空调技术上的具体应用及有关性能进行具体比较。
涡旋压缩机是靠气体容积减小而使压力升高的一种压缩机，是一种借助于容积的变化来实现气体压缩的流体机械，这一点与往复式压缩机相同；涡旋式压缩机是通过主轴旋转带动工作转子运动来改变压缩机容积，以达到吸气、压缩和排气的目的，它的主要部件动涡盘的运动，是在偏心轴的直接驱动下进行的，这一点又与旋转式压缩机相同；但涡旋式压缩机的压缩腔，既不同于往复式的又不同于旋转式的，故把它称做新一代容积式压缩机即第三代压缩机，该型压缩机具有非常高的效率，比第二代压缩机转子压缩机效率高5％左右。
涡旋压缩机中的主要部件是两个形状相同但角相位置相对错开180°的渐开线涡旋盘，其一是固定涡旋盘，而另一个是由偏心轴带动，其轴线绕着固定涡旋盘轴线做公转的绕行涡旋盘。
工作中两个涡旋盘在多处相切形成密封线，加上两个涡旋盘端面处的适当密封，从而形成好几个月牙形气腔。
两个涡旋盘间公共切点处的密封线随着绕行涡旋盘的公转而沿着涡旋曲线不断转移，使这些月牙形气腔的形状大小一直在变化。
压缩机的吸气口开在固定涡旋盘外壳的上部。
当偏心轴顺时针旋转时，气体从吸气口进入吸气腔，相继被摄入到外围的与吸气腔相通的月牙形气腔里。
随着这些外围月牙形气腔的闭合而不再与吸气腔相通，其密闭容积便逐渐被转移向固定涡旋盘的中心且不断缩小，气体被不断压缩而压力升高。
涡旋式压缩机与滚动转子式压缩机的比较随着社会发展，人类对生存环境的舒适性要求也越来越高，所以提高压缩机的压缩效率和工作可靠性、开发应用节材、节能型压缩机就成为制冷技术发展的主要方向之一，第三代制冷与空调用压缩机---涡旋式压缩机就是在这种背景下应运而生并得到广泛应用、并在众多的商用空调系统中取代传统的第一、二代压缩机而占据主导地位，而滚动转子式压缩机（第二代压缩机）由于其相对较低的制造成本和相对较高的性能在小容量（3HP以下）空调机组中仍占据主要地位。
本文就涡旋式压缩机和滚动转子式压缩机在空调技术上的具体应用及有关性能进行具体比较。
涡旋压缩机是靠气体容积减小而使压力升高的一种压缩机，是一种借助于容积的变化来实现气体压缩的流体机械，这一点与往复式压缩机相同；涡旋式压缩机是通过主轴旋转带动工作转子运动来改变压缩机容积，以达到吸气、压缩和排气的目的，它的主要部件动涡盘的运动，是在偏心轴的直接驱动下进行的，这一点又与旋转式压缩机相同；但涡旋式压缩机的压缩腔，既不同于往复式的又不同于旋转式的，故把它称做新一代容积式压缩机即第三代压缩机，该型压缩机具有非常高的效率，比第二代压缩机转子压缩机效率高5％左右。
涡旋压缩机中的主要部件是两个形状相同但角相位置相对错开180°的渐开线涡旋盘，其一是固定涡旋盘，而另一个是由偏心轴带动，其轴线绕着固定涡旋盘轴线做公转的绕行涡旋盘。
工作中两个涡旋盘在多处相切形成密封线，加上两个涡旋盘端面处的适当密封，从而形成好几个月牙形气腔。
两个涡旋盘间公共切点处的密封线随着绕行涡旋盘的公转而沿着涡旋曲线不断转移，使这些月牙形气腔的形状大小一直在变化。
压缩机的吸气口开在固定涡旋盘外壳的上部。
当偏心轴顺时针旋转时，气体从吸气口进入吸气腔，相继被摄入到外围的与吸气腔相通的月牙形气腔里。
随着这些外围月牙形气腔的闭合而不再与吸气腔相通，其密闭容积便逐渐被转移向固定涡旋盘的中心且不断缩小，气体被不断压缩而压力升高。
滚动转子压缩机工作原理
一、吸气阶段
滚动转子压缩机开始工作时，首先通过吸气口吸入气体。
在吸气过程中，滚动转子压缩机的滚动转子开始旋转，并与气缸壁紧密接触。
此时，气缸壁上的吸气口打开，气体进入气缸内部。
二、压缩阶段
在压缩阶段，滚动转子压缩机开始对气体进行压缩。
随着滚动转子的旋转，气体被逐渐压缩并推向前方。
在压缩过程中，气体的温度和压力逐渐升高。
三、排气阶段
当气体被压缩到一定程度后，滚动转子压缩机的排气口打开，气体通过排气口排出压缩机。
在排气过程中，气体通过排气口排出压缩机时，会带走一部分热量，因此压缩机的温度会有所降低。
综上所述，滚动转子压缩机的工作原理主要分为吸气阶
段、压缩阶段和排气阶段。
在吸气阶段，气体通过吸气口进入气缸内部；在压缩阶段，气体被逐渐压缩并推向前方；在排气阶段，气体通过排气口排出压缩机。
压缩机结构及工作原理1.压缩机的种类（1）容积型压缩机：用机械的方法使密闭容器的容积变小,使气体压缩而增加其压力的机器。
它有两种结构型式：往复活塞式(简称活塞式)和回转式（2）速度型压缩机：用机械的方法使流动的气体获得很高的流速，然后在扩张的通道内使气体流速减小，使气体的动能转化为压力能，从而达到提高气体压力的目的，这种机器称为速度型压缩机。
属于这一类的有离心式制冷压缩机。
这种压缩机工作时，气体在高速旋转的叶轮推动下，不但获得了很高的速度，并且在离心力的作用下，沿着叶轮半径方向被甩出，然后进入截面积逐渐扩大的扩压，在那里气体的速度逐渐下降而压力则随之提高。
压缩机种类图：2.压缩机的分类(1)按工作蒸发温度范围分类单级制冷压缩机一般可按其工作蒸发温度的范围分为高温、中温和低温压缩机三种，但在具体蒸发温度区域的划分上并不统一。
下面列举一种著名压缩机的大致工作蒸发温度的分类范围。
高温制冷压缩机(-10~0)℃中温制冷压缩机(-15~0)℃低温制冷压缩机(-40~-15)℃(2)按制冷量的大小分类：大型≥550kW中型（25~550）kW小型≤25kW(3)按密封结构形式分类制冷系统中的制冷剂是不允许泄漏的，这意味着系统中凡与制冷剂接触的每个部件都应是对外界密封的。
根据制冷压缩机所采取的防泄漏方式和结构，可有三种不同的基本压缩机形式。
开启式压缩机半封闭式压缩机全封闭式压缩机活塞式制冷压缩机1.机体：它是压缩机的机身，用来安装和支承其他零部件以及容纳润滑油。
2.传动机构：压缩机借助该机构传递动作，对气体作功，它包括曲轴、连杆、活塞等。
3.配气机构：它是保证压缩机实现吸气、压缩、排气过程的配气部件，它包括吸、排气阀片，阀板和气阀弹簧等。
4.润滑油系统：它是对压缩机各传动摩擦偶合件进行润滑的输油系统，它包括油泵、油过滤器和油压调节部件等。
5.卸载装置：它是对压缩机气缸进行卸裁、调节冷量、便于启动的传动机构，它包括卸载油缸、油括塞、推杆和顶针、转环等零件。
