使用激光扫描仪进行建筑物三维重建的方法介绍随着科技的不断进步和发展，激光扫描仪逐渐在建筑行业中得到广泛应用。
它具有高精度、高效率的特点，可以准确地获取建筑物的形状和数据信息，并实现三维重建。
本文将介绍使用激光扫描仪进行建筑物三维重建的方法。
一、激光扫描仪的工作原理在介绍建筑物三维重建方法之前，首先需要了解激光扫描仪的工作原理。
激光扫描仪通过发射激光束，利用激光在被测物体表面反射、散射的时间和强度来确定物体的形状和表面特征。
通过与接收器相连的时钟来计算激光束的旅行时间，并利用已知的光速来测量距离。
通过平面、交线、曲面等对象的激光测距数据，可以获得建筑物的三维信息。
二、前期准备工作在进行建筑物三维重建之前，需要进行一些前期准备工作。
首先要对建筑物进行边界勘测和测量，以了解建筑物所在地的地形、位置和周围环境。
其次，需要选择适当的激光扫描仪和相应的软件。
三、扫描过程在实施扫描过程时，需要将激光扫描仪放置在适当的位置和角度，确保能够扫描到建筑物的各个部分。
建议从建筑物的周围开始扫描，逐渐向内部移动，以确保完整获取建筑物的信息。
扫描时需要控制好扫描速度和光束的密度，以保证扫描结果的质量。
四、数据处理和分析扫描完成后，需要将获取的数据进行处理和分析。
首先，需要将扫描仪采集到的点云数据进行处理，去除噪声和无关的点，保留有价值的数据。
然后，使用三维重建软件进行数据的拼接和配准，将不同位置的扫描数据融合在一起，形成完整的建筑物模型。
在配准过程中，可以使用地面控制点等参考信息，提高模型的精度。
五、模型生成和展示在完成数据处理和分析后，就可以生成建筑物的三维模型了。
根据具体需求，可以选择不同的模型生成方法，如使用曲线生成放样模型，或者使用体素化方法生成实体模型。
生成的模型可以进一步编辑和修整，以满足实际应用的需要。
六、应用领域激光扫描仪进行建筑物三维重建的方法在许多领域都有广泛的应用。
例如，在建筑设计领域，可以利用三维模型进行建筑物的设计、改造和装修。
三维激光扫描仪在建筑立面测绘中的应用摘要：三维激光扫描技术是目前我国在施工过程中数据测量的一项突破性技术，可以有效地实现场景重现，建筑信息模型近年来在我国也得到了迅速发展，在建筑行业内广受欢迎，在测量工作上也被广泛应用。
三维激光扫描技术和建筑信息模型在建筑工程中都发挥着重要的作用，将二者综合应用在工程的数据测量中，将为建筑工程更高质高效提供条件。
基于此，本文章对三维激光扫描仪在建筑立面测绘中的应用进行探讨，以供相关从业人员参考。
关键词：三维激光扫描仪；建筑立面测绘；应用引言信息技术的进步创新了建筑设计方法，令有着立体表现形式的三维建筑模型逐渐演变为建筑领域的主流形式，在建筑场景展示中有着广泛的应用。
这种用电脑软件与网络媒体来强化设计感的建筑模型，既可为设计者提供更直观的参考依据，也能为使用者带来更好的应用体验。
一、三维激光扫描技术原理三维激光扫描测量系统的工作过程实际上就是一个不断重复的数据采集和处理的过程。
它利用激光测距原理，采用非接触式高速激光扫描测量方式，大面积、高分辨率地获取地形或复杂构筑物表面的高精度三维坐标数据以及大量空间点位信息，通过后处理软件对采集的点云数据和影像数据进行处理分析，转换成绝对坐标系中的三维空间位置坐标或者建立结构复杂、不规则场景的三维可视化模型，表达系统对目标物体表面的采样结果。
这种技术采集数据既省时又省力，同时点云还可输出多种不同的数据格式，作为空间数据库的数据源以及满足不同应用的需求。
三维激光扫描技术可以将现实场景以点云形式1∶1呈现在计算机中，所以又被称为实景复制技术。
二、三维激光扫描仪的优势其一，数字化，借助三维激光扫描仪获取的各项数据信息皆具备数字化特征，可引入对应的大数据分析技术对其进行分析、整理、协调与显示。
测量工作最重要就是的就是信息数据的收集、整理分析，利用三维激光扫描仪可以与信息管理系统实现高度融合，将测得的各类数据实现实时上传、及时共享。
增强了信息数据的时效性，提高了各类数据的利用率。

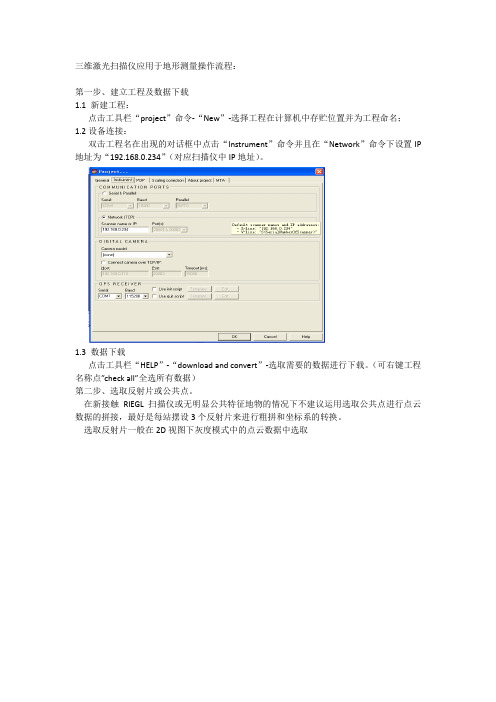

三维激光扫描仪应用于地形测量操作流程：第一步、建立工程及数据下载1.1 新建工程：点击工具栏“project”命令-“New”-选择工程在计算机中存贮位置并为工程命名；1.2设备连接：双击工程名在出现的对话框中点击“Instrument”命令并且在“Network”命令下设置IP 地址为“192.168.0.234”（对应扫描仪中IP地址）。
1.3 数据下载点击工具栏“HELP”-“download and convert”-选取需要的数据进行下载。
（可右键工程名称点”check all”全选所有数据）第二步、选取反射片或公共点。
在新接触RIEGL扫描仪或无明显公共特征地物的情况下不建议运用选取公共点进行点云数据的拼接，最好是每站摆设3个反射片来进行粗拼和坐标系的转换。
选取反射片一般在2D视图下灰度模式中的点云数据中选取在反射片的中心点击右键，选择“create tiepoint here”输入点名称（点名称应便于记住并且与选取的公共点区分开）在2D视图中选取反射片后，可在3D视图中拖入标记的反射片来检查标记的反射片位置是否正确，若发现反射片偏离，可在TPL中删除改点，在3D视图中重新选择。
第三步、导入外业实测反射片坐标（反射片坐标是用RTK测得）把外业RTK点(TXT格式或者CSV格式)导入TPL(GLCS)需要注意X6位Y7位;如果我们是用选取公共点进行站站之间的粗拼，或用反射片进行粗拼，可以在TPL(GLCS)中选取所有点右键，复制到TPL(PRCS)。
注意：一般我们在野外作业时都是用磁罗盘进行定向配合GPS进行数据扫描，内业一般就可以不用进行粗拼，第四步可以跳过，所以我们不用将TPL(GLCS)中的点复制到TPL(PRCS)中。
第四步、粗拼粗拼就是将站站之间的位置在一定的误差范围内重合。
粗拼有三种方法一、在野外作业时都是用磁罗盘进行定向配合GPS进行数据扫描，相对位置不会发生太大的变化，我们可以理解为已经粗拼完成。
三维激光扫描仪在国土测绘工作中的应用摘要：三维激光扫描仪又称高精度测量技术,是一种高速激光扫描技术在大面积的目标表面上快速获取高分辨率云数据,三维激光扫描技术具有速度快、动态主动、高密度高精度、数字化特点。
三维激光扫描仪的工作过程主要分为外部数据采集和内部数据处理两部分,使用三维激光扫描仪主要是为了获取国土地形,单位时间内土壤变化和坡面安全监测。
关键词：三维激光扫描仪；国土测绘工作；应用；前言：三维激光扫描技术在国土资源测绘中可以应用于地形测绘、地质灾害监测、山区测绘等方面。
可渗透到复杂的现场环境中实现各种大规模自动化、全集成的非标物理三维数据，在工作过程中对三维激光扫描技术有一定的了解。
一、三维激光扫描仪的应用现状以三维激光扫描仪的诞生，代表的三维激光扫描技术继GPS技术之后大地测量和制图领域的又一次技术革命。
该技术是自动高精度立体扫描技术的改进,三维激光扫描仪克服了传统测量方法的局限性,利用非接触式主动测量直接获取高精度的三维数据,可以全天候扫描任何物体并迅速将现实信息，转化为可处理的数据。
该技术具有扫描速度快实时性强,工作时间短,易于使用输出格式可以直接与CAD,三维动画等工具和软件界面相关联。
目前,在工程环境测试和城市建设等领域有成功的应用实例,如三维剖面测绘大规模地形图制作,灾害评估城市三维模型创建复杂建筑的建造，大型建筑物的变形监测。
随着三维激光扫描测量、三维建模和计算机硬件环境的不断发展,其应用领域越来越广泛,如制造文物保护、逆向工程制作等,逐步从科学研究到人们日常生活的领域。
二、三维激光扫描仪原理三维激光扫描仪由高速精确的激光测距仪组成,该激光测距仪具有一组反射棱镜可以引导激光，并以均匀的角速度进行扫描。
工作方式是激光测距仪主动发射激光并接收从自然物体表面反射的信号,以便可以测量站点与每个扫描点之间的距离,结合水平和垂直扫描方向获得每个扫描点站点的相对空间坐标,根据扫描平台的不同各种三维激光扫描仪可分为地面激光扫描系统,机载激光扫描系统,采用地面三维激光扫描仪其工作原理是三维激光扫描仪发射激光脉冲信号,在物体表面漫反射后以几乎相同的路径反射回接收器可以计算，当日基准点与扫描仪之间的距离控制编码器，每个激光脉冲进行横向扫描和纵向扫描以进行同步观测角度测量。

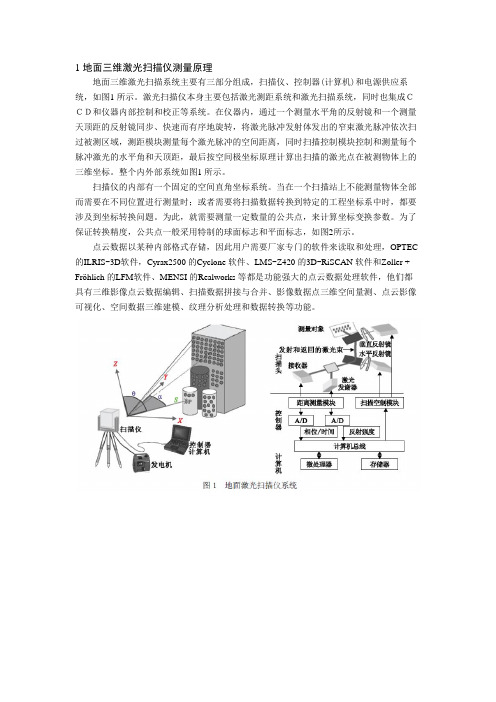

1 地面三维激光扫描仪测量原理
地面三维激光扫描系统主要有三部分组成，扫描仪、控制器(计算机)和电源供应系统，如图1 所示。
激光扫描仪本身主要包括激光测距系统和激光扫描系统，同时也集成ＣＣＤ和仪器内部控制和校正等系统。
在仪器内，通过一个测量水平角的反射镜和一个测量天顶距的反射镜同步、快速而有序地旋转，将激光脉冲发射体发出的窄束激光脉冲依次扫过被测区域，测距模块测量每个激光脉冲的空间距离，同时扫描控制模块控制和测量每个脉冲激光的水平角和天顶距，最后按空间极坐标原理计算出扫描的激光点在被测物体上的三维坐标。
整个内外部系统如图1 所示。
扫描仪的内部有一个固定的空间直角坐标系统。
当在一个扫描站上不能测量物体全部而需要在不同位置进行测量时；或者需要将扫描数据转换到特定的工程坐标系中时，都要涉及到坐标转换问题。
为此，就需要测量一定数量的公共点，来计算坐标变换参数。
为了保证转换精度，公共点一般采用特制的球面标志和平面标志，如图2所示。
点云数据以某种内部格式存储，因此用户需要厂家专门的软件来读取和处理，OPTEC 的ILRIS-3D软件，Cyrax2500 的Cyclone 软件、LMS-Z420 的3D-RiSCAN 软件和Zoller + Fröhlich 的LFM软件、MENSI 的Realworks 等都是功能强大的点云数据处理软件，他们都具有三维影像点云数据编辑、扫描数据拼接与合并、影像数据点三维空间量测、点云影像可视化、空间数据三维建模、纹理分析处理和数据转换等功能。
１３２㊀|R E A LE S T A T EG U I D E三维激光扫描仪在建筑立面测绘中的应用探讨王㊀存㊀(安庆市城乡规划设计研究院有限公司㊀安徽㊀安庆㊀２４６０００)[摘㊀要]㊀三维激光扫描测量技术克服了传统测量技术效率低㊁信息损失大㊁专业性难以推广的缺点,能对任何物体进行扫描,快速高效地将现实世界的环境信息转换成易于处理的数据,最大程度地还原真实社会环境,具有信息量丰富㊁直观可视㊁便于使用㊁扩展性强的特点.在建筑物立面测量领域,三维激光扫描测量技术的出现和发展,克服了传统建筑立面测量的局限性,它不再是利用皮尺㊁测距仪等简单工具进行建筑物长宽高的测量模式,而是能对建筑物进行无接触㊁快速㊁高精度扫描,同时将获得的点云信息快速转换成计算机可以处理的数据的高效测量方式.它解决了建筑物立面数据人工采集时所带来的精度损失㊁效率损失等问题,尤其是解决了高层建筑物立面元素无法量测的问题.本文以建筑行业的三维激光扫描测绘为研究对象,根据三维激光扫描的测绘线路,从实践角度验证建筑立面测绘工作中的优越性与便利性,为建筑行业的发展提供新的标杆.[关键词]㊀立面测绘;三维激光扫描仪;技术路线[中图分类号]T U １９８㊀㊀㊀[文献标识码]A㊀㊀㊀㊀[文章编号]１００９－４５６３(２０２３)１６－１３２－０３引言传统的建筑立面测量使用 全站仪免棱镜测量 与 手绘草图 相结合的方法.使用全站仪测量出门窗等结构的每一个角点,并辅以草图说明,内业处理时将三维坐标转换成立面的二维坐标,绘制出建筑立面的C A D 文件.这种作业方式在遇到古建筑等结构系统较为复杂的情况时,需要测量的结构点非常多,工作量大且不容易记录,效率较为低下.因此,有必要对原有的工作流程进行改进,以胜任更多类型建筑的立面测图任务.三维激光扫描技术又称实景复制技术,可以快速重建整个建筑物的全部空间几何特征,以１:１的真实比例呈现在计算机中,其数据格式为高密度㊁高精度的点云数据,利用该数据结合相关软件可以快速精确地制作建筑立面图形.为了保证原始数据的精度以及工作的便捷度,外业扫描宜采用架站式三维激光扫描仪.内业制图可以使用支持点云的制图软件,也可以直接使用专业的点云处理平台.使用三维激光扫描技术获取建筑物完整点云,能够保证立面测量的绘图质量,一套数据即可完成绘图㊁调绘㊁质检等多种用途.激光扫描仪在较短的时间内即可获取整个全景视野中的所有三维信息,比全站仪免棱镜观测结构点的效率高出几十倍,同时结合点云处理软件,可以根据建筑立面点云高效制作建筑立面图.精确详细的立面图,能够为建筑物的治理㊁修缮及美化等提供数据支持,尤其是在城市建设和历史建筑保护项目中作用更加明显.因此,基于三维激光扫描技术的建筑立面测图方案值得在行业内推广应用.１㊀三维激光建筑立面测绘技术１ １㊀三维激光扫描仪工作原理截至目前,行业内应用较为普遍的工程技术为三维激光扫描仪,其主要分为脉冲式三维激光扫描仪㊁相位差式三维激光扫描仪以及三角测距式三维激光扫描仪,这几种扫描仪中,脉冲式扫描仪应用的最为普遍,也是测绘立面过程中较为精准的一种测量工具.脉冲式三维激光扫描技术的工作原理就是通过激光测距的原理进行扫描工作,简单来说就是利用机器扫描发射脉冲信号和接收激光信号,进行测距,利用激光脉冲信号进行数据验算,捕捉相关的数据信息,最后根据之前所捕获的信息进行分析,确定特征以及点㊁线㊁面,最终被扫描数据所建立相关的模型.除此以外,在外业扫描的过程中还会根据实际需要进行数据影像处理,继而记录建筑物的外观色泽以及建筑的具体结构,以此来为后期的数据进行探讨研究,为建筑立面的测绘工作提供依据,有助于绘图工作的开展与选取,可以进一步提高可视化的效果,促进建筑立面测绘工作的开展.１ ２㊀三维激光扫描仪工作技术路线图在之前我们分析了三种测绘数据的工作原理,那么如何对三种扫描仪器进行科学良好的校对就显得尤为重要,是我们所追求的目标.我们要制定整体流程,按照要求进行操作步骤分析.首先我们要根据现场的情况进行检验,依据现场的建筑物整体情况进行科学合理的布局与安全,包括建筑物的大小与形状,还要选取合适的地点进行设备的架设,因为后期的处理是根据像素点的匹配拼接而成的,所以只需要保障扫描仪可以将建筑物完整全面地进行扫描即可.根据项目的实际情况进行扫描,确立仪器的放置位置,以此来达到最佳的效果.对扫描仪器的配准工作,数据预处理需要选取国外的测绘软件,当外业采集工作顺利完成后,需要对内业的工作进行处理,则需要进行科学的校对,提高其精准度,满足建筑立面测绘的需求.对拼接后的点云图像进行降噪处理,可以建立建筑物立面测绘外业扫描工作,对建筑物的很多情况都是共生的,在使用三维激光测绘技术进行扫描的时候,会对不需要的建筑物和绿化设施进行集中和处理,这些非目标性扫描的点云集合成为噪点.因为这个项目才采用的仪器直接采集,基于此,需要设定为全景扫描,全景扫描包含了周围的全部建筑物,这些多余的扫描信件不但会占用额外的存储空间,还会对文件进行降低效率,对于提取扫描的信息结果造成严重的负面意义,因此需要对点云进行降噪处理,对点云数据及时的删除处理,清理存储空间.在对点云数据进行拼接的时候,对数据进行真彩色像素信息加载,对点云数据进行真彩色像素加载的主要目的是绘图的实惠,可以清楚地提取准确的图像,提高内业的工作效率以及为工作发展提供更加便利的先决条件.绘图人员在计算机内部选取立体测绘模式,对于数据较为清晰,分辨率较为容易进行选取的时候,而后进行三维测量.然后获取相关的R E A LE S T A T EG U I D E |１３３㊀特征点进行选取,完成工业制图,最终建立建筑物立面图.在对建筑物的外业测绘的过程中,因为缺失较少的平面图,可以采用盒尺进行测绘或者是补测,对于缺失的部分,可以进行模拟演算,在完成补测后,在对缺少的部分进修那个成图检验.２㊀工程应用在对三维激光扫描技术的实际应用中,需要对道路两旁的建筑物进行梳理,按照相应的风格进行立面改造,首先需要根据现场的情况进行实地的检验,包括建筑物的类型进行扫描,确定其架设的位置,为获得更加精密的数据,需要对其进行全方位的探索,待数据采集完毕后,需要将数据导入电脑中进行降噪处理,进行数据处理比对,部分拼接的配准点根据云数据的显示进行操作检验.需要保持很好的点云拼接密度性,点云过滤系统的准确性,点云系统的密度充足,可以保障其建筑细节,进行三维量测,对于一些演示较为明显,位置较为选取的部位进行选取,可以综合进行考量,最终达到具有明显特征的三维距离,然后在计算机中进行数据测绘,建立三维测绘模型以及局部建筑平面图,达到了良好的测绘效果,为建筑立面测绘发展提供更加全面的支持.３㊀质量检查建筑立面检测质量检查的内容主要包括多个方面,检查立面图像数据的完整性与正确性,立面性的完整性与准确性,构建合理的搭建关系以及空间准确的表达性,立面及建筑物是否符合要求,需要对这些进行质量安全检验,以此来达到更加精确的效果,为建筑行业的发展带来全新的变革,满足我国的经济发展建设.４㊀优缺点比较在进行数据测绘的过程中,通常还应用到全站仪,全站仪与三维激光都是通过光学扫描仪器进行测试的,采用非接触式的原理进行测绘,快速获取三维数据进行分析,这样就可以避免传统手工艺那样对测量的物体造成损坏.而三维激光扫描系统只要投入极少数的人力资源便可以完成测绘工作,全站仪是则需要投入更多的人力资源进行操控,三维激光测绘可以极大程度上提高生产效率,减少人力成本的投入,带来更加可观的经济效益,促进企业的发展与科研资金的投入.满足企业的发展需求,进一步提升行业的核心竞争力.５㊀外业数据测量如果想利用三维激光技术测量外业数据范围,则需要控制好测区的控制点,采用全站仪和测量技术对需要测量的地方进行分析比对,用全站仪为测量的地区进行数据撑高,完成测量目标的绝对定位后,采用三维激光扫描技术进行定位,三维测绘技术采用测距仪进行边长的丈量,所以采取工程安装技术.还需要安装出合适的路线进行分析,可以看清楚自己的行走路线与扫描进度,外业数据测量,主要是通过测量也分析的技术进行测绘,这种测绘方法可以检验数据的精准性,为数据的发展提供支撑,便于数据的拼接,通过三维测绘技术可以促进外业数据测量的发展,为建筑立面测绘提供动力支持,促进其朝着更加开放的格局发展,满足建筑行业发展的需要.６㊀内业数据处理在完成外业测绘数据的采集后,需要对点云数据进行分析处理,首先需要将数据线连接至计算机设备,并且打开相关的数据测绘软件,进入软件的云端进行操控分析,将数据导入至云端.数据导入包含了点云创建㊁真彩着色等等步骤,所以耗费的时间较长.其次是需要与优化与检查,在将数据导入至云端后,对数据进行分析检查,需要人工进行比对分析,因为点云模型是三维的,所以有平面位置进行拼接,平面位置的拼接需要先移动,需要将云端数据与建立的模型相互结合,选取一条尽可能长的边进行旋转拼接,对没有拼接完成后的位置进行精细化调整.最后再为其着色,内业数据处理就完成了．内业数据处理是在外业数据处理的基础上进行再调整处理,可以获得更加准确的数据,为建筑行业的发展带来更加准确的数据,为施工团队带来更加直观的视觉信息,极大程度提高施工团队的便利性与数据的准确性,可谓是明智之举.７㊀S L A M 技术移动测绘技术的核心是根据地图进行构建,因为三维激光扫描技术需要运用到S L AM 技术,所以需要对S L AM 技术掌握一定的了解.S L AM 技术是一种移动扫描技术,它可以通过在一个陌生的环境建立传感器,进行自我辨别和定位,与此同时,还可以对周边的环境进行感应,并且增量式的建设地图,进行空间定位与自我盘算.由此可见,S L AM 技术是通过自我定位与测绘进行发展的,是一项不可多得的移动测绘技术,移动测量的距离越远,其测绘的数据愈发精确,解算的能力愈发精准,视角愈发广阔,测得的数据愈发精准,得到的误差也就会更加微小,精准度更加高清,更加促进数据的发展.基于过滤器的方法与图优化的方法之间的两大算法,对两者之间的算法进行深度解析,没有对前面的数据进行解析,所以他对自我的定位也比较差,图优化的方法则是依据更加准确,采取全局的方法进行发展,它的姿态也会不断地进行校正,精准度也会不断提高.图优化的方法主要分为前端与后端两个方面,前端主要是绘制图层和建立空间关系,而空间关系主要是依靠传感器与移动扫描设备来进行完成的,也就是传感器系统来进行传输,第二是通过闭合系统来进行约束,后端扫描系统不断对前端进行约束,以此来获得更加精密的解决算法,空间约束也会更加准确无误.三维激光扫描主要分为两个方面,一是采取合理的环境㊁空间特征进行合理的设计,空间特征越发精简,采集的精密度也会越高.二是采用合理的线路进行扫描仪的姿态,采用合理的线路,扫描的姿态也会愈发稳定,精密度也会越来越高.既可以促进三维激光的扫描技术的精准性,又可以稳定姿态,三维激光的科学性,为三维激光技术的发展带来全新的变革,为三维激光扫描技术的安全带来新的发展契机.促进三维激光技术的发展.(下转第１３６页)１３６㊀|R E A LE S T A T EG U I D E备的控制是由开利控制系统连同开利冷水机组一同闭环控制的,所以在换季关机阶段,这些设备无法运转,而板换运行需要用到这些设备.实地考察了系统构架后发现,配套设备都是变频控制,开利控制系统与被控的配套设备的变频器之间为模拟量０－１０V 接口.收集完相关信息后,我设计了以下方案.(１)选择带阀芯位置反馈的三通阀来切换冷机和板换.(２)增设一个B A 控制节点模块来控制水泵和风机.(３)鉴于开利系统对变频器的控制接口为模拟０－１０V ,则新增模块与变频器之间的控制接口采用M o d B u s －R T U .(４)将三通阀反馈线接到新增节点模块,据此判断当前切入设备是板换还是冷机.(５)变频器根据当前切入设备确定接受模拟０－１０V 控制还是接受协议方式控制.(６)增设温度㊁水流㊁压力变送器,接入新增节点模块,为板换模式单独设定P I D 闭环.(７)与开利施工方协商一致通过B A C N E T 读取开利控制系统的运行参数.(８)经过以上方案变更后,冷站的泵㊁风机有了２种控制来源,而决定使用哪种控制源则取决于三通阀的位置.同时,开利系统的工作参数通过协议接口在B A 工作站上得以展示,这样开利系统就完美与B A 系统融合了.在这里,出现了２种开放协议,MO D B U S 和B AC N E T .本案例中的主体通信协议是B A C N E T ,为了实现功能兼容,引入了MO D B U S 协议设备,这得益于系统网关能良好兼容此协议.在系统最初设计时已考虑到今后有可能要接入的第三方设备,在选择系统网关时,尽可能挑选能兼容更多通用协议的型号,这体现了系统可集成性原则.３ ２㊀维护可持续性本项目位于南京汤山汤铜路和纬十二路交界处,一期工程分为A １㊁A ２两个地块,以零售为主.本项目由１０个单体建筑和一个人工湖构成,我负责规划外总体综合管道.外总体管网承载着所有弱电系统的通信主干,除了要规划走向和截面大小还要考虑人井㊁手井的数量和位置以及外场设备的就近接入,其设计工作量不可谓不轻,且一旦有遗漏在地面硬化后均很难补救.确定工作思路:首先要拿到各个弱电系统在１０个建筑单体之间的拓扑结构以及外场设备点位图,然后将所有拓扑结构图和点位图放在外总平图上进行统一规划设计.通过业主方的协调,我向所有弱电相关单位要求提供外场设备布局图和各自的系统拓扑结构图,包含但不限于１０个单体建筑之间的线缆种类㊁数量㊁外径㊁最小弯曲半径㊁是否有冗余等信息,并规定了最后提交的截止日期.经过梳理,确定了线缆最密集区域的截面需求,综合整体考量以及统一和简易原则,最终决定使用九孔管和四孔管来部署外总体管网.接着按照底图上的建筑布局和外场设备开始部署人井和手井并完成编号命名,同时,对每个井的４个立面标注A ㊁B ㊁C ㊁D .最后,绘制每个井的４个立面图,包括:多孔管的规格㊁每个孔内的线缆规格㊁数量及所属子系统还有各子系统冗余管孔的分配.终版外场管线图由各家相关弱电公司确认后交给施工班组实施,各家单位按照事先约定的规则使用多孔管,整个施工过程未发生抢用占用或不够用等情况.移交运行至今,顺利地度过了几次系统升级.外场管网是每个项目都会碰到的内容,尤其是在园区等由多个建筑群组成的项目中,它的设计和规划就显得尤其重要.要让各个子系统的线缆各行其道就要事先做好充分规划安排,实施的时候就不会出现相互缠绕㊁孔洞冲突甚至干扰的情况,也保证了维护的可持续性.参考文献[１]㊀贺鹏飞．智能化建筑弱电系统设计与应用研究[J ]．中国建筑金属结构,２０２２(６):９３－９５[２]㊀夏秀林．弱电智能化系统的新发展及其设计要点分析[J ]．电子测试,２０２１(８):１１８－１１９[３]㊀任倩．某超大型商业综合体项目的建筑弱电系统工程设计[J ]．现代建筑电气,２０１９,１０(５):５６－６１[４]㊀刘院桂．论商业地产项目弱电系统的设置[J ]．科技创新与应用,２０１４(１５):１４０－１４０[５]㊀朱学中．智能化建筑弱电系统设计与应用研究[J ]．建筑与装饰,２０２１(３):１６,１８ (上接第１３３页)㊀结束语采用三维激光扫描仪,可以对工程进行测绘和验收,可以在建筑物表面进行测绘.免棱镜全站仪也可以在一定程度上提高外业效率,虽然相比于免棱镜全站仪的测量方法较为容易,但是外业工作量依然很大,所承受的压力依然很重,需要的技术依旧很高超.对于三维激光扫描仪与全站仪协调使用,可以进一步促进建筑立面的发展,满足建筑发展的需要.三维激光扫描可以进一步缩短外业工作时间,在极短的时间内处理内部的建筑物整体形状以及发展趋势,并且为建筑物的测绘提供更加准确的支持,还可以测量出更加准确的数据,进一步提高行业的行为技术,促进相关行业的发展.参考文献[１]㊀谢武强,宋杨,王峰,等．全三维激光扫描仪在建筑物立面测量中的应用[J ]．城市勘测,２０２１,２(１):１２－１４．[２]㊀吕宝雄．基于三维激光扫描的建筑立面测绘关键技术[J ]．西北水电,２０２２(５):３０－３２,４５．[３]㊀蒋江生,杨元兴．三维激光扫描技术在建筑立面测绘中的应用[J ]．地矿测绘,２０２２,３０(３):３８－４０．[４]㊀王宇兴．三维激光扫描仪在临街老旧建筑改造中的应用[J ]．测绘通报,２０２０(９):１３５－１３６。
简述地面三维激光扫描数据采集流程一、地面三维激光扫描的基本原理地面三维激光扫描是利用激光束对地面上的物体进行扫描，通过测量激光束从发射到接收经过的时间，计算出激光束在空间中的坐标位置，从而得到物体的三维坐标信息。
激光扫描仪通常由激光发射器、接收器、扫描镜等组成，其中激光发射器发射出的激光束被扫描镜反射，经过接收器接收并记录下激光束的时间和强度。
二、地面三维激光扫描数据采集流程地面三维激光扫描的数据采集流程通常包括数据准备、设备设置、扫描操作和数据处理等步骤。
1. 数据准备在进行地面三维激光扫描之前，需要准备好相关的数据，包括地面区域的范围、扫描任务的目的和要求等。
同时，还需要对扫描区域进行清理，清除障碍物和遮挡物，以保证扫描的准确性和完整性。
2. 设备设置将激光扫描仪放置在合适的位置，并与电脑或数据采集设备连接。
根据实际情况设置扫描仪的参数，如扫描分辨率、扫描速度、扫描角度等。
同时，还需校准扫描仪，确保扫描仪的准确性和稳定性。
3. 扫描操作启动激光扫描仪，开始进行扫描操作。
通常，扫描仪会自动水平和垂直扫描地面区域，并记录下每个扫描点的坐标位置和强度值。
扫描过程中需要保持扫描仪的稳定，避免震动和移动，以保证数据的准确性。
4. 数据处理扫描完成后，将采集到的数据导入到计算机或数据处理软件中进行处理。
首先，对原始数据进行滤波和去噪处理，去除不必要的干扰和噪声。
然后，根据扫描点的坐标位置和强度值，生成地面的三维模型或点云数据。
最后，对数据进行分析和处理，提取出需要的信息，如地形、建筑物、道路等。
三、总结地面三维激光扫描是一种高精度、高效率的数据采集方法，广泛应用于地理测绘、城市规划、建筑设计等领域。
通过本文的介绍，我们了解到了地面三维激光扫描的基本原理和数据采集流程。
希望本文能为读者对地面三维激光扫描有一个初步的了解，并对相关领域的应用提供帮助。
使用三维激光扫描仪进行建筑物立面测绘的步骤和要点一、引言建筑物立面测绘是维护建筑安全、进行改建设计以及进行文化遗产保护等工作中必不可少的一环。
传统的测绘方式耗时耗力，且存在一定的人为误差。
而使用三维激光扫描仪进行建筑物立面测绘，可以大大提高测绘效率，减少测绘误差。
本文将介绍使用三维激光扫描仪进行建筑物立面测绘的步骤和要点。
二、三维激光扫描仪的原理三维激光扫描仪通过向建筑物表面发射激光束，并通过接收反射回来的激光来测量距离，从而建立起建筑物的三维模型。
激光束一般是呈锥形的，可以快速地获取建筑物表面的大量坐标点，形成点云数据。
三维激光扫描仪还可以通过旋转或移动来获取建筑物各个角度的点云数据，从而拼接成完整的建筑物立面模型。
三、步骤一：准备工作在使用三维激光扫描仪进行建筑物立面测绘之前，首先需要进行一些准备工作。
包括选择合适的扫描仪型号，了解建筑物的结构和特点，确定扫描区域，制定测绘方案等。
同时，还需要确保扫描仪的设备和软件处于良好状态，电池充足，存储空间充足。
四、步骤二：扫描数据采集在开始扫描之前，需要将三维激光扫描仪固定在合适的位置上，并按照事先确定的扫描方案进行操作。
激光扫描仪通常配备有触发器，可以手动按下或者通过遥控器触发扫描。
在采集数据时，要确保激光束能够完整地扫描到建筑物的每个细节部分，避免遗漏。
五、步骤三：点云数据处理采集完数据后，需要对获取到的点云数据进行处理，以便得到准确的建筑物立面模型。
点云数据处理通常借助于专门的软件，可以对点云数据进行滤波、配准、拼接等操作。
首先，对点云数据进行滤波处理，去除异常点和噪声，得到较为干净的数据。
然后，对不同角度扫描得到的点云数据进行配准，将其对齐到同一坐标系下。
最后，将配准后的点云数据进行拼接，生成建筑物立面的完整模型。
六、步骤四：模型分析和结果输出得到完整的建筑物立面模型后，可以进行进一步的模型分析和结果输出。
可以通过模型分析软件对建筑物的外观、结构以及细节进行分析，提取出相关参数和指标。
如何使用激光扫描仪进行建筑物三维重建和模拟激光扫描仪在建筑行业中的应用越来越广泛，能够快速且精确地对建筑物进行三维重建和模拟。
本文将介绍如何使用激光扫描仪进行建筑物三维重建和模拟的基本原理、步骤以及应用场景。
首先，让我们对激光扫描仪的原理有一个初步的了解。
激光扫描仪通过发送激光束并接收反射光来测量物体的距离和位置。
它通过扫描周围环境并记录激光束的反射时间来精确地计算出物体的三维坐标。
激光扫描仪可以快速地获取大量准确的点云数据，这些数据可以用来创建建筑物的三维模型。
那么，使用激光扫描仪进行建筑物三维重建和模拟的步骤是什么呢？首先，需要在需要扫描的建筑物周围设置多个扫描点，这些点将用于定位和校准扫描仪。
然后，将激光扫描仪放置在各个扫描点上进行扫描。
在扫描过程中，激光扫描仪会自动旋转并发射激光束，将周围环境的点云数据记录下来。
扫描仪还可以通过调整扫描视角和分辨率来获取更多细节的数据。
完成所有扫描后，将点云数据导入计算机软件进行处理和重建，生成建筑物的三维模型。
激光扫描仪在建筑物三维重建和模拟中的应用场景非常广泛。
首先，它可以用于建筑文物保护和修复。
通过获取建筑物的精确三维模型，可以更好地理解建筑物的结构和细节，有助于修复和保护文物。
其次，激光扫描仪在建筑设计和规划中也起到了重要的作用。
设计师可以利用激光扫描仪获取建筑物的三维数据，快速创建模型并进行设计和规划，提高效率和准确性。
此外，激光扫描仪还可以用于建筑工地的测量和监管，帮助监理人员实时了解工地进展情况并准确计算材料和资源的使用量。
除了以上的应用场景，激光扫描仪还有许多其他的潜在用途。
例如，在虚拟现实和增强现实领域，可以利用激光扫描仪获取建筑物的三维模型，实现身临其境的体验和交互。
另外，在城市规划和管理中，激光扫描仪可以用于获取城市的三维数据，帮助决策者制定城市发展和管理的策略。
此外，激光扫描仪还可以应用于灾害和事故的调查与分析，通过获取事故现场的精确三维模型，辅助调查人员还原事故过程并找出原因。
