分离器结构及工作原理

三相分离器工作原理结构工艺参数三相分离器（也称为三相离心机）是一种用于分离混合液体中的悬浮物、固体颗粒和液体的设备。

它广泛应用于化工、制药、食品、环保等领域，可以实现高效的固液分离和液液分离。

下面将详细介绍三相分离器的工作原理、结构以及工艺参数。

工作原理：结构：1.主机：主机是整个设备的基础，通常由钢材制成，具有足够的强度和刚性来支撑驱动装置和分离装置。

2.驱动装置：驱动装置通常由电机和传动装置组成，用于产生旋转力，并将其传递给分离器的碟片或圆柱体。

3.分离装置：分离装置可以是碟片或圆柱体。

碟片分离器内部由一系列碟片叠加而成，每个碟片上都有一组排出孔，用于排出固体颗粒。

圆柱体分离器内部由一个旋转的圆筒构成，内部有一层过滤介质，固体颗粒被这层过滤介质挡住，而液体则通过过滤介质排出。

4.进料和排料装置：进料装置用于将混合液体引入分离器，排料装置用于分别排出固体颗粒和液体。

5.控制系统：控制系统用于控制整个设备的运行和操作。

工艺参数：1.分离因素：分离因素是描述分离效果的重要参数，表示分离器在分离过程中所产生的离心力跟重力的比值。

分离因素越大，分离效果越好。

分离因素的计算公式为：分离因素=ω²r/g，其中ω是离心机的角速度，r是离心机半径，g是重力加速度。

2.分离效率：分离效率是指分离器在特定条件下分离的效果，通常用固液分离率和液液分离率表示。

固液分离率是指分离器在分离过程中固体颗粒的分离率，液液分离率是指分离器在分离过程中液体的分离率。

3.处理能力：处理能力是指分离器单位时间内处理混合液体的能力，通常以流量或排出物料的重量来表示。

4.操作压力：操作压力是指分离器在工作过程中的压力条件，可以通过调整进料和排料装置的开口来调节操作压力。

以上是三相分离器的工作原理、结构和工艺参数的介绍，希望能对您有所帮助。

油水分离器原理及结构一、前言油水分离器是一种常见的工业设备，广泛应用于石油、化工、食品等行业中。

其主要作用是将混合在一起的水和油分离开来，从而达到净化水和回收油的目的。

本文将详细介绍油水分离器的原理及结构。

二、原理1.重力分离原理油水分离器主要依靠重力分离原理进行操作。

由于油比水轻，所以两者混合在一起后，会自然地产生一个上下分层的状态。

通过调整沉降时间和流速等参数，可以使得上层为清洁的水，下层为含有油污染物的液体。

2.界面张力原理另外一个影响油水分离效果的因素是界面张力。

界面张力是指液体表面处所受到的各向同性张力。

当两种不同液体相遇时，由于它们之间存在着不同程度的吸引和排斥作用，所以会形成一个明显的边界。

通过调整界面张力大小，可以使得两种液体更容易被隔开。

3.其他因素除了以上两个因素之外，还有一些其他的因素也会影响油水分离效果。

例如，油水分离器的结构设计、流体的进出口位置、流速等因素都会对分离效果产生影响。

三、结构1.主体结构油水分离器的主体结构通常由一个圆柱形或长方形的容器和一个上面安装的盖子组成。

容器内部通常有一些隔板或填料，用于增加液体与液体之间的接触面积，从而提高分离效率。

盖子上通常有进出口和排放口。

2.进出口进出口是指将需要处理的混合液体引入油水分离器内部，并将处理后的液体排出去的通道。

通常情况下，进口在顶部，排放口在底部。

3.隔板或填料隔板或填料是指在油水分离器内部设置的一些物理屏障，用于增加液体与液体之间的接触面积。

这些物理屏障可以是平行于容器壁面设置的板状物，也可以是垂直于容器壁面设置的环状填料。

4.附属设备除了以上主要组成部分之外，油水分离器还需要一些附属设备来辅助其工作。

例如，流量计、压力表、温度计等用于监测进出口液体的参数；电动阀门、手动阀门等用于控制进出口液体的流量；泵等用于提供进口液体的动力。

四、应用油水分离器广泛应用于石油、化工、食品等行业中。

例如，在石油行业中，油水分离器可以将含有油污染物的废水处理干净，从而达到环保和节约资源的目的。

一、三相分离器结构及工作原理1。

三相分离器的工艺流程所有来油经游离水三项分离器分离再添加破乳剂进入换热器加热升温至70~75℃然后进入高效三相分离器进行分离，分离器压力控制在0.15~0.20Mpa,油液面控制在80~100cm、水液面控制在100～120cm,除油器进出口压差控制在0.2Mpa，处理合格后的原油含水率控制在2％左右经稳定塔闪蒸稳定后进入原油储罐,待含水小于0.8%后外输至管道。

2。

三相分离器工作原理各采油队来液由分离器进液管进入进液舱，容积增大，流速降低，缓冲降压，气体随压力的降低自然逸出上浮，在进液舱油、气、水靠比重差进行初步分离。

分离后的水从底部通道进入沉降室。

经过分离的液体经过波纹板时，由于接触面积增加，不锈钢波纹板又具有亲水憎油的特性，再进行油、气、水的分离.随后进入沉降室，靠油水比重差进行分离;通过加热使液体温度增加，增加油水分子碰撞机会，加大了油水比重差；小油滴和小水滴碰撞机会多聚结为大油滴和大水滴,加速油水分离速度；油上浮、水下沉实现油、水进一步分离；油、气和水通过出口管线排出。

2.1重力沉降分离分离器正常工作时，液面要求控制在1/2~2/3之间。

在分离器的下部分是油水分离区。

经过一定的沉降时间，利用油和水的比重差实现分离。

2.2 离心分离油井生产出来的油气混合物在井口剩余压力的作用下，从油气分离器进液管喷到碟形板上使液体和气体，在离心力的作用下气体向上,而液体(混合）比重大向下沉降在斜板上，向下流动时，还有一部分气体向气出口方向流去，当气体流到削泡器处，需改变气体的流动方向,气体比重小，在气体中还有一部分大于100微米的液珠与消泡器碰撞掉下沉降到液面上，同时液面上的油泡碰撞在削泡器，使气体向上流动,完成了离心的初步气液分离2.3碰撞分离当离心分离出来的气体进入分离器上面除雾器,气体被迫绕流，由于油雾的密度大，在气体流速加快时，雾状液体惯性力增大，不能完全的随气流改变方向，而除雾器网状厚度300mm截面孔隙只有0.3mm小孔道，雾滴随气流提高速度,获得惯性能量，气体在除雾器中不断的改变方向，反复改变速度，就连续造成雾滴与结构表面碰撞并吸附在除雾器网上.吸附在除雾器网上油雾逐渐累起来,由大变小，沿结构垂直面流下，从而完成了碰撞分离。

三相分离器工作原理结构工艺参数剖析一、工作原理三相分离器的工作原理基于物料在离心力和重力的共同作用下实现固液分离。

当混合物通过分离器进入旋转鼓体时，固体颗粒因离心力的作用被推到鼓壁上形成固相层，并通过排渣装置将固体颗粒排出。

液体由于其较小的密度则形成液相层，自由流动至液体收集室。

这样，通过分离器的旋转运动，三相混合物得以分离。

二、结构三相分离器的主要结构包括进料管、旋转鼓体、收料斗、排渣装置、液相排出管和固相排渣口等。

进料管将混合物引入旋转鼓体，鼓体内壁有不同结构的槽，用于增加分离效果。

收料斗用以收集分离后的液体相，排渣装置用于将固相颗粒分离出来，液相排出管用于将分离后的液体排出，固相排渣口用于将固相颗粒排出。

三、工艺参数1.旋转速度：分离效果与旋转速度有关，一般情况下，旋转速度越高，分离效果越好，但需根据实际情况进行调整。

2.分离因素：分离因素是分离器分离能力的指标，由分离器径向加速度和离心力系数决定，分离因素越大，分离效果越好。

3.分离时间：分离时间与分离效果也有关，分离时间越长，分离效果越好。

4.液态混合物的流量和浓度：液态混合物的流量和浓度直接影响分离器的处理能力和效果，需根据实际情况进行调整。

总结起来，三相分离器的工作原理基于离心力和重力，通过旋转鼓体将液态混合物中的固体和液体相分离。

其结构包括进料管、旋转鼓体、收料斗、排渣装置等部件。

工艺参数包括旋转速度、分离因素、分离时间以及液相混合物的流量和浓度等。

三相分离器在实际应用中可以根据具体需求进行调整和优化，以达到最佳的分离效果。

油气分离器的工作原理
油气分离器是一种用于分离油气混合物的装置，其工作原理如下：
1. 混合物进入分离器：油气混合物经过管道进入分离器的进料口。

2. 分离器内部构造：分离器通常由一个垂直筒形容器组成，并设有进料管、气体出口和液体出口。

分离器内部通常还配备有分隔板、搅拌器和其他辅助设备。

3. 重力分离：当混合物进入分离器后，由于密度不同，液体和气体在重力作用下分层分离。

油比水的密度小，因此油会浮在液体层的顶部，而气体则上浮至液体层的顶部。

4. 分离液体：分离器通过控制液体层的水平位置，可以根据需要分离出油和水。

分离液体通常经过搅拌器和分隔板等装置，以增加分离效果。

5. 排出气体和液体：分离好的气体从分离器的气体出口排出，而分离得到的液体则从液体出口排出。

液体出口处还可以设置其他装置，如旋流器和过滤器，以进一步提高液体的纯度。

通过以上的工作原理，油气分离器能够有效地将油、气和水等混合物进行高效分离，从而使得油气的收集和处理更加方便和可行。

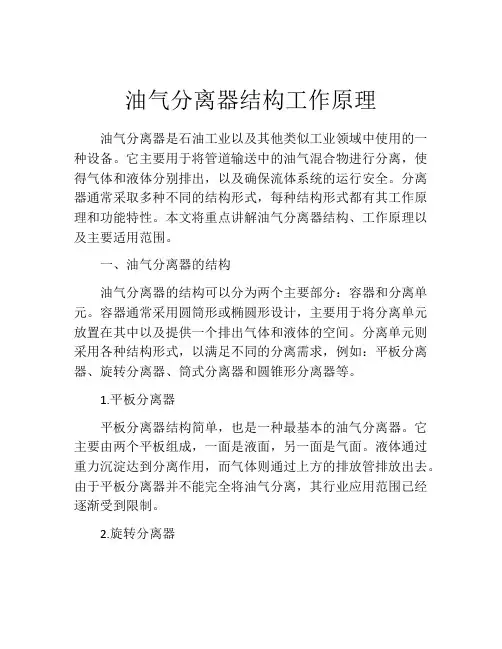

油气分离器结构工作原理油气分离器是石油工业以及其他类似工业领域中使用的一种设备。

它主要用于将管道输送中的油气混合物进行分离，使得气体和液体分别排出，以及确保流体系统的运行安全。

分离器通常采取多种不同的结构形式，每种结构形式都有其工作原理和功能特性。

本文将重点讲解油气分离器结构、工作原理以及主要适用范围。

一、油气分离器的结构油气分离器的结构可以分为两个主要部分：容器和分离单元。

容器通常采用圆筒形或椭圆形设计，主要用于将分离单元放置在其中以及提供一个排出气体和液体的空间。

分离单元则采用各种结构形式，以满足不同的分离需求，例如：平板分离器、旋转分离器、筒式分离器和圆锥形分离器等。

1.平板分离器平板分离器结构简单，也是一种最基本的油气分离器。

它主要由两个平板组成，一面是液面，另一面是气面。

液体通过重力沉淀达到分离作用，而气体则通过上方的排放管排放出去。

由于平板分离器并不能完全将油气分离，其行业应用范围已经逐渐受到限制。

2.旋转分离器旋转分离器结构以圆柱体为主体，内部安装数个不同高度的旋转板，液体在高速旋转的作用下产生惯性力，被迫沉淀到分离仓室，而气体则从顶部排出。

由于其高效的分离作用，旋转分离器在化工、石油等行业应用广泛。

3.筒式分离器筒式分离器类似于旋转分离器，外部结构是一个圆柱体，内部则是由多个套壳堆积而成的细长筒状结构。

液体通过筒壳自上而下流入内部，随着重力的作用渐渐沉淀完成分离，而气体则从顶部排出。

筒式分离器用于处理高含水率的油气混合物，可以有效处理出持续高含水率或带泥沙的油气混合物。

4.圆锥形分离器圆锥形分离器也称为旋转分离器，容器一般采用圆锥形或圆柱形，内部根据不同的需求来确定分离单元的类型。

通过高速旋转的作用，油气混合物在沿着分离单元缓慢向下移动的过程中完成沉淀，最后经过分离器的排放管分别排出气体和液体。

圆锥形分离器具有高效、可靠以及适用范围广等特点，在很多行业得到广泛应用。

二、油气分离器的工作原理油气分离器主要是通过重力和离心力的作用来将油气混合物分离开来。

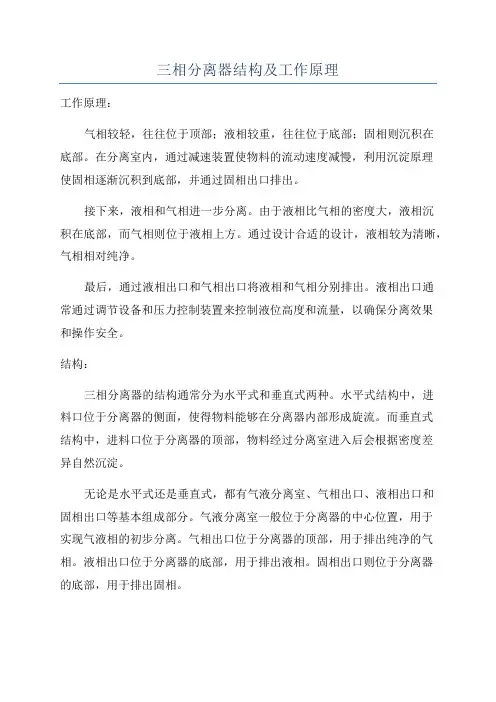

三相分离器结构及工作原理工作原理：气相较轻，往往位于顶部；液相较重，往往位于底部；固相则沉积在底部。

在分离室内，通过减速装置使物料的流动速度减慢，利用沉淀原理使固相逐渐沉积到底部，并通过固相出口排出。

接下来，液相和气相进一步分离。

由于液相比气相的密度大，液相沉积在底部，而气相则位于液相上方。

通过设计合适的设计，液相较为清晰，气相相对纯净。

最后，通过液相出口和气相出口将液相和气相分别排出。

液相出口通常通过调节设备和压力控制装置来控制液位高度和流量，以确保分离效果和操作安全。

结构：三相分离器的结构通常分为水平式和垂直式两种。

水平式结构中，进料口位于分离器的侧面，使得物料能够在分离器内部形成旋流。

而垂直式结构中，进料口位于分离器的顶部，物料经过分离室进入后会根据密度差异自然沉淀。

无论是水平式还是垂直式，都有气液分离室、气相出口、液相出口和固相出口等基本组成部分。

气液分离室一般位于分离器的中心位置，用于实现气液相的初步分离。

气相出口位于分离器的顶部，用于排出纯净的气相。

液相出口位于分离器的底部，用于排出液相。

固相出口则位于分离器的底部，用于排出固相。

此外，为了提高分离效果，三相分离器还常常配有减速装置、波板、除气装置等。

减速装置能够降低物料的流动速度，使沉淀更加充分。

波板则起到提高分离效果的作用，对于含有较多泡沫的分离物料，除气装置能够将泡沫移除，从而提高气液分离效果。

总结：三相分离器的工作原理是利用物料中的重力和相对密度差异来实现三相分离。

它的结构主要由进料口、气液分离室、气相出口、液相出口和固相出口等组成。

通过适当的设计和附加装置，三相分离器可以实现高效、稳定的分离效果，广泛应用于制药、化工、石油等行业。

三相分离器工作原理结构工艺设计参数一、工作原理：三相分离器的工作原理基于液体的不同密度。

具体来说，当混合液体经过分离器后，由于密度的差异，沉降速度不同的各相会自发地分离。

在三相分离器中，通常会分为上部清液相、中间重液相和下部轻液相三个部分。

其中，上部清液相是最轻的，中间重液相的密度适中，而下部轻液相是最重的。

三相分离器会通过不同的结构和设计参数来促进液相的分离。

二、结构设计：1.进料管：将混合液体引入分离器。

2.表面波纹板：用于增加表面积，增强沉降效果。

它会使液体在分离器内形成由上至下的流动和沉降路径。

3.溢流管：用于收集最轻的上部清液相，并排出分离器。

4.下排液管：用于排出最重的下部轻液相。

三、工艺设计参数：1.载体管道尺寸：用于控制液体通过分离器的流速和液位高度，需根据工作要求和液体性质确定。

2.表面波纹板形式：可选择平板、U型板、V型板等形式，根据实际工况选择合适的波纹板形式。

3.表面波纹板的倾角：倾角越大，波纹板上的液体层厚度越大，分离效果越好，但也会增加液体的持留时间，需根据具体要求进行调整。

4.斜板长度：斜板长度越长，分离效果越好，但也会导致设备占地面积增加，需根据实际情况进行设计。

5.出口设计：要保证各相的顺利排出，避免相互干扰。

6.液位控制：采用自动控制系统，可根据液位高度调整溢流管和下排液管的开启程度，从而控制三相液体的分离效果。

总之，三相分离器通过利用液体的不同密度，采用适当的结构和工艺设计参数，实现混合液体中的不同相的分离。

在实际运行中，需根据具体工况和要求，选取合适的设备结构和参数，以实现高效、稳定的物料分离过程。

一、三相分离器结构及工作原理1.三相分离器的工艺流程所有来油经游离水三项分离器分离再添加破乳剂进入换热器加热升温至70~75℃然后进入高效三相分离器进行分离，分离器压力控制在0.15~0.20Mpa，油液面控制在80~100cm、水液面控制在100~120cm，除油器进出口压差控制在0.2Mpa，处理合格后的原油含水率控制在2%左右经稳定塔闪蒸稳定后进入原油储罐，待含水小于0.8%后外输至管道。

2.三相分离器工作原理各采油队来液由分离器进液管进入进液舱，容积增大，流速降低，缓冲降压，气体随压力的降低自然逸出上浮，在进液舱油、气、水靠比重差进行初步分离。

分离后的水从底部通道进入沉降室。

经过分离的液体经过波纹板时，由于接触面积增加，不锈钢波纹板又具有亲水憎油的特性，再进行油、气、水的分离。

随后进入沉降室，靠油水比重差进行分离；通过加热使液体温度增加，增加油水分子碰撞机会，加大了油水比重差；小油滴和小水滴碰撞机会多聚结为大油滴和大水滴，加速油水分离速度；油上浮、水下沉实现油、水进一步分离；油、气和水通过出口管线排出。

2.1重力沉降分离分离器正常工作时，液面要求控制在1/2~2/3之间。

在分离器的下部分是油水分离区。

经过一定的沉降时间，利用油和水的比重差实现分离。

2.2 离心分离油井生产出来的油气混合物在井口剩余压力的作用下，从油气分离器进液管喷到碟形板上使液体和气体，在离心力的作用下气体向上，而液体（混合）比重大向下沉降在斜板上，向下流动时，还有一部分气体向气出口方向流去，当气体流到削泡器处，需改变气体的流动方向，气体比重小，在气体中还有一部分大于100微米的液珠与消泡器碰撞掉下沉降到液面上，同时液面上的油泡碰撞在削泡器，使气体向上流动，完成了离心的初步气液分离2.3碰撞分离当离心分离出来的气体进入分离器上面除雾器，气体被迫绕流，由于油雾的密度大，在气体流速加快时，雾状液体惯性力增大，不能完全的随气流改变方向，而除雾器网状厚度300mm截面孔隙只有0.3mm小孔道，雾滴随气流提高速度，获得惯性能量，气体在除雾器中不断的改变方向，反复改变速度，就连续造成雾滴与结构表面碰撞并吸附在除雾器网上。

三相分离器工作原理、结构、工艺参数一、工作原理生产汇管来原油进入三相分离器，利用油、气、水密度的不同进行油、气、水三相初步分离。

1、预分离段从三相分离器进口来的油气由切向进入预分离器，利用离心力而不是机械的搅动来分离来液成为液体和气体，进行初步气、液两相旋流分离。

分离后的气体向上进入预分离器下伞和上伞，按折流方式先后与下伞、上伞壁碰撞，从而将气中带出的液体形成较大的液滴，重力使液滴进一步分离出来，经上、下伞碰撞分离后的气体则通过气连通管导入到三相生产分离器的分离沉降段上部。

分离后的液体通过预分离器向下导液管导入到三相分离器底部，经布液管从液面以下的水层向上喷出，进入到三相分离器预分离段进行油、水初步分离，主要分离出游离水。

布液管的作用：避免了气体对液体的扰动，保持了油水界面的稳定，有利于油水更好地分离。

2、分离沉降段经预分离段进行初步分离后的液体，沿水平方向向右移动进入分离沉降段。

这一段内有较大的沉降空间（分离沉降时间20分钟左右），其中部有两段聚结填料，有助于水中油滴和油中水滴的聚结，从而有促进油、水分离。

液体在水平移动过程中，密度较小的原油逐渐上浮，而密度较大的污水（主要是游离水）则向下沉入设备底部，同时使油气逐步分离开来。

气体则在分离沉降段上部空间内，沿水平方向向右运动进入到分气包，重力作用使气体中的液体沉降到三相分离器分离沉降段液面上。

3、集液段由于油、水密度的不同，使分离沉降段中的液体出现分层，水的密度较大在下层，油的密度较小在上层。

在下层的水则通过集液段底部的喇叭口，利用连通器原理向上溢流进入三相分离器水室，水室中的水通过出水口导出进入5000m3沉降罐。

在上层的油经集液段上部堰板溢流到导油汇管，进入到三相分离器的油室，油室中的油通过油出口导出进入热化学脱水器。

4、捕雾段气体经沉降分离段后进入到分气包，由于气体中仍夹有细小的液滴，在分气包中装有捕雾装置－丝网捕雾器，丝网捕雾器的丝网由圆形或扁形的耐腐蚀的金属丝编织而成，其脱除液沫工作原理是：夹带液沫的气体流经丝网时，与丝网相碰撞，液沫由于其表面张力，而在丝与丝的交叉接头处聚集。

汽水分离器原理及结构一、原理：汽水是由水和溶解在其中的气体（二氧化碳）以及其他固体物质组成的混合物。

汽水分离器的原理是利用气体的性质与液体不同，通过分离气体与液体的方法，将汽水中的水分离出来。

二、结构：1.壳体：汽水分离器的外壳通常采用不锈钢或塑料材料制成。

壳体具有一定的强度和密封性能，以确保分离过程的安全和有效进行。

2.进料管道：汽水通过进料管道进入分离器，一般在壳体的顶部或侧面设有进料管道，以方便汽水的投料及排出。

3.出料管道：分离后的水从出料管道流出，一般设置在壳体的底部，排除杂质和水分，以保证出料的纯净。

4.温度控制器：为了提高分离效果和效率，汽水分离器还设有温度控制器。

温度控制器可以控制分离器的温度，使得汽水在特定温度下进行分离，提高分离效果。

5.气体排放装置：分离过程中，产生的气体（二氧化碳）需要排放，以免在分离器内积聚过多气体，影响分离效果。

汽水分离器通常设有气体排放装置，将分离后的气体排放到外部空气中。

6.分离介质：汽水分离器的内部设有分离介质，用于将汽水中的水分离出来。

常用的分离介质有滤网、膜等。

滤网可以有效过滤掉汽水中的固体物质，让纯净的水通过；膜则可以使用渗透膜技术，通过膜的选通性将水从汽水中分离出来。

7.电源控制器：汽水分离器通常需要电源进行工作，电源控制器可以控制分离器的开关，充分利用能源。

三、操作流程：1.将汽水通过进料管道注入分离器中。

2.控制温度控制器，使汽水处于合适的分离温度。

3.分离器内的分离介质开始工作，通过滤网或膜将水分离出来。

4.分离后的水通过出料管道流出，排出分离器。

5.产生的气体通过气体排放装置排放到外部空气中。

6.分离过程结束后，关闭进料管道，将分离器内的固体物质清理干净。

总之，汽水分离器通过分离介质将汽水中的水分离出来，使其成为纯净的饮料。

汽水分离器的结构包括壳体、进料管道、出料管道、温度控制器、气体排放装置、分离介质和电源控制器等组成。

通过控制分离器的温度和操作流程，可以有效地分离汽水中的水分。
