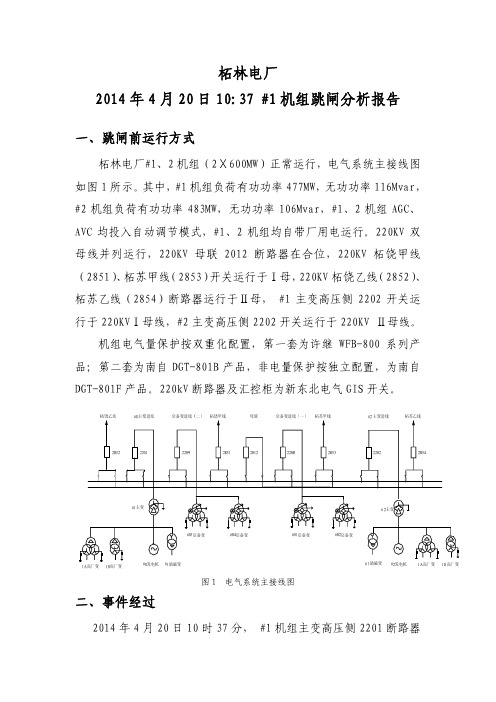

柘林电厂2014年4月20日10:37 #1机组跳闸分析报告 一、跳闸前运行方式柘林电厂#1、2机组（2Ⅹ600MW）正常运行，电气系统主接线图如图1所示。
其中，#1机组负荷有功功率477MW，无功功率116Mvar，#2机组负荷有功功率483MW，无功功率106Mvar，#1、2机组AGC、AVC均投入自动调节模式，#1、2机组均自带厂用电运行。
220KV双母线并列运行，220KV母联2012断路器在合位，220KV柘饶甲线（2851）、柘苏甲线（2853）开关运行于Ⅰ母，220KV柘饶乙线（2852）、柘苏乙线（2854）断路器运行于Ⅱ母， #1主变高压侧2202开关运行于220KVⅠ母线，#2主变高压侧2202开关运行于220KV Ⅱ母线。
机组电气量保护按双重化配置，第一套为许继WFB-800系列产品；第二套为南自DGT-801B产品，非电量保护按独立配置，为南自DGT-801F产品。
220kV断路器及汇控柜为新东北电气GIS开关。
图1 电气系统主接线图二、事件经过2014年4月20日10时37分， #1机组主变高压侧2201断路器跳闸，#1发电机灭磁开关跳闸，#1机组锅炉MFT动作，锅炉灭火，#1机组停机，#1机组厂用电自动切到备用电源。
现场检查：#1发变组保护E柜“热工保护”动作指示灯亮，2201断路器操作箱LY-33面板断路器跳后位置指示灯A、B、C亮，2201断路器第一组跳闸指示灯亮，断路器第二组跳闸指示灯亮，#1机组6KV A、B、C高压段厂用电快切装置动作，#1机组发变组故障录波器启动。
三、跳闸分析1、从#1发变组故障录波器提出录波图（见图2、图3），进行电气模拟量分析，2201断路器跳闸跳闸时，发电机端及变高开关三相电压、三相电流平衡，无零序、负序故障分量，表明一次系统无发生故障。
图2 #1发变组故障录波图图3 #1发变组故障录波图2、从#1发变组故障录波器提出录波图（见图4），进行开关量动作时序分析：10：37：49：200，2201断路器跳闸，10：37：49：384，发电机热工保护动作跳闸，10：37：49：432，#1发电机灭磁开关跳闸。
柘林水电站实习报告一、前言作为一名大学生，我深知实践是检验真理的唯一标准，为了更好地将所学知识与实际工作相结合，提高自己的综合素质，我利用暑假时间来到了柘林水电站进行为期一个月的实习。
在这段时间里，我学到了很多书本上学不到的知识，也对水电站的运行原理和管理工作有了更为深刻的认识。
二、实习单位简介柘林水电站位于赣西北修河中游末端的永修县柘林镇附近，是一座以发电为主，兼顾防洪、灌溉、旅游等综合利用的水电站。
电站装机容量为3×15万千瓦，年发电量约13亿千瓦时。
水电站由主坝、三座副坝、两座溢洪道、泄空洞、引水发电系统、船筏道、竹木过坝机及灌溉引水洞等建筑物组成。
三、实习内容实习期间，我在水电站的运行车间、检修车间、自动化车间等部门进行了全面的实习。
通过实习，我了解了电能生产的全过程及主要电气设备的构成、型号、参数、结构、布置方式，对电厂生产过程有了一个完整的概念。
同时，我也熟悉了该电厂主接线连接方式、运行特点，并初步了解了电气二次接线、继电保护及自动装置。
四、实习收获1. 提高了自己的安全意识。
实习期间，我学习了《电力安全工作规程》，了解了一般安全措施，如进入生产现场戴安全帽、穿工作服，不靠近转动的机器等。
这些安全知识对我今后的工作具有很大的指导意义。
2. 学会了与他人沟通协作。
在水电站实习期间，我与同事们共同参与各项工作，学会了如何与他人沟通、协作，提高了解决问题的能力。
3. 锻炼了自己的动手能力。
实习期间，我参与了设备的检修和维护工作，学会了使用各种工具，提高了自己的动手能力。
4. 增强了自己的责任心。
在水电站实习过程中，我深刻体会到每一个工作岗位都需要责任心，只有责任心强的人才能保证工作的顺利进行。
五、实习感想通过这次实习，我对水电站的运行原理和管理有了更为深刻的认识，也体会到了电力工作者的艰辛。
同时，实习过程中我所学的知识和技能将对我今后的工作产生积极的影响。
在今后的工作中，我将继续努力学习，不断提高自己的综合素质，为我国电力事业的发展贡献自己的力量。
收稿日期:2013-08-21;修订日期:2013-10-12作者简介:万长胜(1963-),男,江西九江人,高级技师,工程师,长期从事水电厂的运行与维护工作。

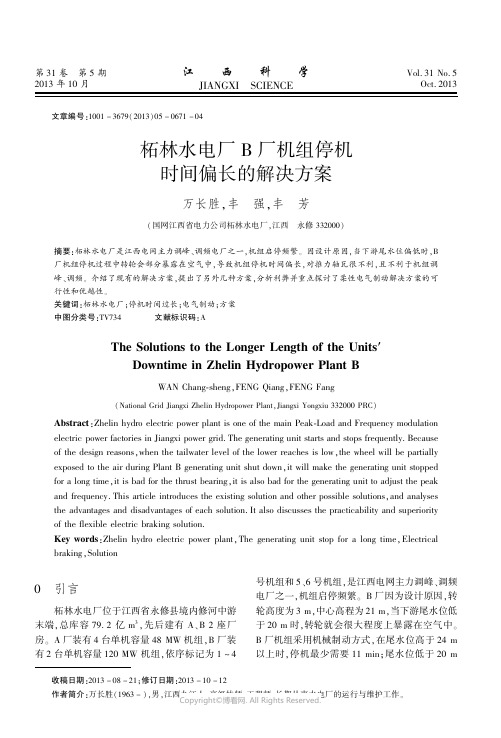

第31卷 第5期2013年10月江 西 科 学JIANGXI SCIENCEVol.31No.5Oct.2013 文章编号:1001-3679(2013)05-0671-04柘林水电厂B 厂机组停机时间偏长的解决方案万长胜,丰 强,丰 芳(国网江西省电力公司柘林水电厂,江西 永修332000)摘要:柘林水电厂是江西电网主力调峰、调频电厂之一,机组启停频繁。
