驻波的原理及应用1. 驻波的概念驻波是指两个同频率、同振幅、反相的波沿相同的传播介质正向与反向传播相遇形成的波动现象。
在驻波中，能量来回反复传递，节点和腹部交替出现。
2. 驻波的原理驻波的形成是由于在传播介质中存在波的反射和干涉现象。
当波沿介质传播时，遇到介质的边界或接口时会发生反射，反射波与入射波相遇形成驻波。
驻波的形成需要满足以下两个条件：•波的频率和振幅相同；•波沿传播介质的正向和反向传播的路径长度相等。
当波传播到反射端时，会发生反射并沿着反向路径传播回来。
如果反射波和入射波相遇形成叠加，它们就会产生干涉效应，形成驻波。
3. 驻波的节点与腹部驻波中存在节点和腹部两种特殊的位置。
•节点是指驻波中振动幅度为零的位置，即波的振幅达到最小值；•腹部是指驻波中振动幅度为最大值的位置。
在一维驻波中，驻波的节点和腹部交替出现，每个节点和腹部之间的距离为半个波长。
4. 驻波的应用驻波在科学和工程中有着广泛的应用，以下列举了一些常见的应用场景：4.1 驻波测量驻波现象可以被用来测量介质的性质，例如介质的速度、密度、阻抗等。
通过测量驻波节点和腹部的位置，可以计算出这些参数的数值。
4.2 驻波天线驻波天线是一种特殊的天线结构，利用驻波现象来增强天线的性能。
通过与传输线的匹配，驻波天线可以提高天线的辐射效率和增益。
4.3 驻波管驻波管是一种用于高频信号放大的装置。
驻波管内部的电子束会在驻波管的腹部进行集中，从而增强信号的能量。
4.4 驻波过滤器驻波过滤器是一种用于滤波的装置，通过调节驻波过滤器的长度和形状，可以选择性地通过或阻止特定频率的信号。
4.5 驻波降噪器驻波降噪器是一种用于减少信号噪声的装置，通过引入反相的驻波来与信号进行干涉，从而减少噪声的影响。
5. 总结驻波是由于波的反射和干涉现象所形成的波动现象。
驻波的节点和腹部交替出现，可以被用于测量介质性质、优化天线性能、实现信号放大和滤波等应用。
驻波的原理和应用在科学研究和工程技术中具有重要的意义。

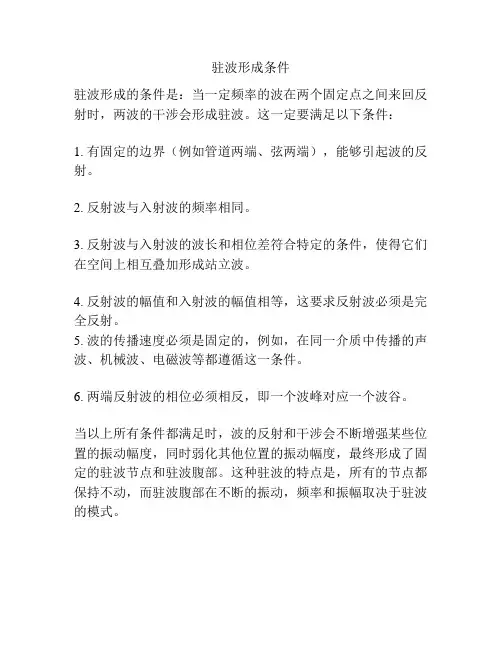

驻波形成条件
驻波形成的条件是：当一定频率的波在两个固定点之间来回反射时，两波的干涉会形成驻波。
这一定要满足以下条件：
1. 有固定的边界（例如管道两端、弦两端），能够引起波的反射。
2. 反射波与入射波的频率相同。
3. 反射波与入射波的波长和相位差符合特定的条件，使得它们在空间上相互叠加形成站立波。
4. 反射波的幅值和入射波的幅值相等，这要求反射波必须是完全反射。
5. 波的传播速度必须是固定的，例如，在同一介质中传播的声波、机械波、电磁波等都遵循这一条件。
6. 两端反射波的相位必须相反，即一个波峰对应一个波谷。
当以上所有条件都满足时，波的反射和干涉会不断增强某些位置的振动幅度，同时弱化其他位置的振动幅度，最终形成了固定的驻波节点和驻波腹部。
这种驻波的特点是，所有的节点都保持不动，而驻波腹部在不断的振动，频率和振幅取决于驻波的模式。

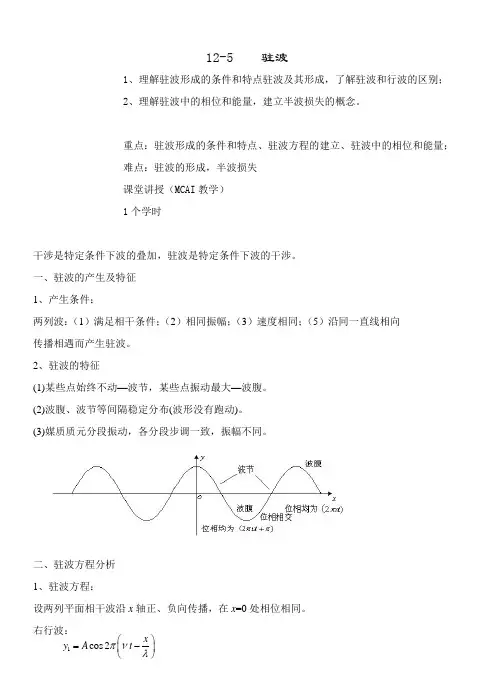

12-5 驻波1、理解驻波形成的条件和特点驻波及其形成，了解驻波和行波的区别；2、理解驻波中的相位和能量，建立半波损失的概念。
重点：驻波形成的条件和特点、驻波方程的建立、驻波中的相位和能量；难点：驻波的形成，半波损失课堂讲授（MCAI教学）1个学时干涉是特定条件下波的叠加，驻波是特定条件下波的干涉。
一、驻波的产生及特征1、产生条件：两列波：（1）满足相干条件；（2）相同振幅；（3）速度相同；（5）沿同一直线相向传播相遇而产生驻波。
2、驻波的特征(1)某些点始终不动—波节，某些点振动最大—波腹。
(2)波腹、波节等间隔稳定分布(波形没有跑动)。
(3)媒质质元分段振动，各分段步调一致，振幅不同。
二、驻波方程分析1、驻波方程：设两列平面相干波沿x轴正、负向传播，在x=0处相位相同。
右行波：1cos2πνλ⎛⎫=-⎪⎝⎭xy A t左行波：x 轴上的合振动为：122cos 2cos 2ππνλ=+=x y y y A t 2、驻波的振幅 由驻波方程2cos 2cos 2ππνλ=x y A t 与时间无关的因子为振幅分布因子，与时间有关的为谐振动因子。
振幅为：2cos 2πλxA(1) 驻波的振幅沿x 轴周期变化。
(2) 波腹——振幅最大最大振幅为2A 由22cos 22πππλλ=⇒=±xxA A k 相邻两波腹间距12λ+∆=-=k k x x x 波腹处坐标：2λ=±⋅x k （k = 0，1，2，…）(3) 波节——振幅为零 由22cos 20(21)2πππλλ=⇒=±+x x A k (21)4λ=±+x k 相邻两波节的间距12λ+∆=-=k k x x x3、驻波的相位 2cos 2πνλ⎛⎫=+ ⎪⎝⎭x y A t驻波方程2cos 2cos 2ππνλ=xy A t 可写为： 2c o s 2c o s 2(c o s 20)ππνπλλ=>x x y A t 2cos 2cos(2)(cos 20)ππνππλλ=+<x xy A t驻波的相位与坐标无关，说明不象行波随位置依次落后，即驻波的相位不向前传播。

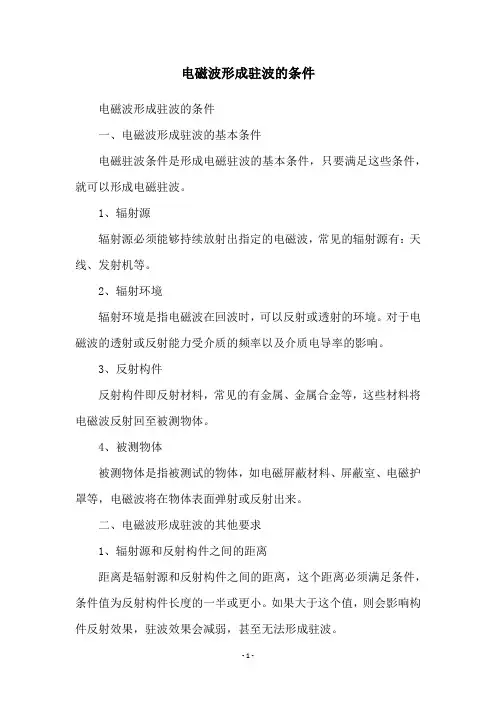

电磁波形成驻波的条件
电磁波形成驻波的条件
一、电磁波形成驻波的基本条件
电磁驻波条件是形成电磁驻波的基本条件，只要满足这些条件，就可以形成电磁驻波。
1、辐射源
辐射源必须能够持续放射出指定的电磁波，常见的辐射源有：天线、发射机等。
2、辐射环境
辐射环境是指电磁波在回波时，可以反射或透射的环境。
对于电磁波的透射或反射能力受介质的频率以及介质电导率的影响。
3、反射构件
反射构件即反射材料，常见的有金属、金属合金等，这些材料将电磁波反射回至被测物体。
4、被测物体
被测物体是指被测试的物体，如电磁屏蔽材料、屏蔽室、电磁护罩等，电磁波将在物体表面弹射或反射出来。
二、电磁波形成驻波的其他要求
1、辐射源和反射构件之间的距离
距离是辐射源和反射构件之间的距离，这个距离必须满足条件，条件值为反射构件长度的一半或更小。
如果大于这个值，则会影响构件反射效果，驻波效果会减弱，甚至无法形成驻波。
2、反射构件的尺寸
反射构件的尺寸有必要和频率有一定的关系，其长度必须大于或等于波长的一半，即大于或等于入射波频率的一半，才能有效反射电磁波，并且同时可以形成驻波。
3、反射构件的方向
反射构件的方向有必要与入射波的入射角度有一定的方向，如果反射构件的方向偏离入射波的入射角度，则会影响波的反射效果，也会减弱驻波的效果，甚至无法形成驻波。
4、背波衰减系数
电磁波反射时，在反射构件周围会产生背波，而背波的强度与波的反射系数有关，反射系数越大，背波越强，而背波衰减系数乘以反射系数后就是有效反射系数，反射系数只有大于有效反射系数才能形成驻波。

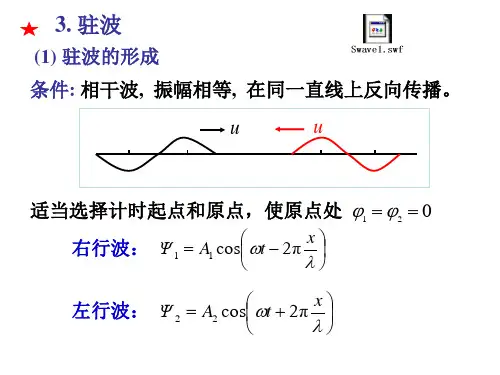

第三十七讲：§9-5驻波一、驻波的形成1、驻波形成的条件：在同一直线上相向传播的两列同振幅、频率、波速的波的叠加，是一种波的干涉现象。
2、图示3、特点：其波形不变，与行波不同；不是振动的传播，而是媒质中各质点都作稳定的振动。
二、驻波的波动方程右行波：左行波：合成波：)(2cos1λνπxtAy-=)(2cos2λνπxtAy+=()()t y x AtxAyyy==+=πνλπ2cos2cos221其中()x A x A=λπ22为驻波的振幅，是x 函数；()t y t =πν2cos 为质点作简谐振动，是t 函数。
1、驻波振幅的分布特点——波腹与波节①波腹公式：推导：当12cos=x λπ，()A x A 2=，振幅最大，为波腹。
12cos =x λπ⇒πλπk x ±=2 ⇒ 2λk x ±= ,2,1,0=k②波节公式：推导：当02cos=x λπ，()0=x A ，振幅最小，为波节。
02cos =x λπ⇒()2122πλπ+±=k x ⇒ ()412λ+±=k x ,2,1,0=k③两个相邻波腹（波节）之间的间距 21λ=-=∆+k k x x x2、驻波相位的分布特点①波节两侧点的振动相位相反，即相位差为π。
,,,k kx 2102=±=λ(),2,1,0412=+±=k k x λ②波节之间点的振动相位相同。
即相位差为π2。
③各质点的振幅一定，仅在平衡位置附近做往复运动，顾其波形不变。
3、驻波的能量驻波振动中无位相传播，也无能量的传播。
一个波段内不断地进行动能与势能的相互转换，并不断地分别集中在波腹和波节附近而不向外传播。
①波节处主要集中于势能（越靠近波节就越大，∵dx dy E P ∝）。
②波腹处主要集中于动能（越靠近波腹就越大，∵221υm E k =）。
③其他各质点是动能和势能共存。
④驻波不传递能量，与行波不同。
振动时波的传播速度驻波形成的条件振动时波的传播速度：波是一种能量传递的方式，它通过介质中的振动来传递能量。
波的传播速度是指波在介质中传播的速度。
在同一介质中，不同类型的波的传播速度是不同的。
例如，在空气中，声波的传播速度约为340米/秒，而在水中，声波的传播速度约为1500米/秒。
波的传播速度与介质的性质有关。
介质的密度、弹性模量和粘度等因素都会影响波的传播速度。
例如，密度越大的介质中，波的传播速度越慢，而弹性模量越大的介质中，波的传播速度越快。
此外，波的传播速度还与波长和频率有关。
波长越长，波的传播速度越慢，频率越高，波的传播速度越快。
驻波形成的条件：驻波是一种特殊的波，它是由两个相同频率、相同振幅的波在相反方向上传播而形成的。
驻波的形成需要满足一定的条件。
首先，驻波的形成需要有两个相同频率、相同振幅的波在相反方向上传播。
这意味着波源必须是周期性的，并且波源的频率和振幅必须相同。
其次，驻波的形成需要介质具有一定的固定边界。
例如，在一根固定在两端的弦上，当两个相同频率、相同振幅的波在相反方向上传播时，就会形成驻波。
最后，驻波的形成还需要波的传播速度与介质的固定边界有关。
当波的传播速度等于介质固定边界上的波的反射速度时，就会形成驻波。
这是因为当波传播到介质固定边界时，会发生反射，反射波的速度等于入射波的速度。
当反射波与入射波相遇时，它们会相互干涉，形成驻波。
总之，驻波的形成需要满足波源的周期性、介质的固定边界以及波的传播速度与介质固定边界上的波的反射速度相等这三个条件。
驻波在物理学中有着广泛的应用，例如在乐器中的共鸣现象、光学中的干涉现象等。
驻波的产生原理及应用1. 驻波的基本概念驻波是指在传播介质中，由于波的反射和干涉造成的一种特殊波动现象。
在驻波状态下，波的节点和波腹固定不动，形成局部的固定振动模式。
驻波的产生需要满足波的反射、波长和传播介质长度等条件。
2. 驻波的产生原理驻波的产生主要是由于来自同一源的波在传播介质的两个方向上发生反射，而形成了干涉效应。
当波的反射相位相同并与入射波发生干涉时，会形成驻波。
这种干涉是由于波在传播介质上的来回反射、相位变化以及波长与传播介质长度之间的关系所引起的。
3. 驻波的特性驻波具有以下特点： - 波的节点和波腹固定不动，形成局部的固定振动模式。
- 波的振幅在振动空间上呈现出分布不均匀的图案。
- 驻波的振幅在波腹处达到最大值，在波节点处为零。
- 驻波的能量不会传递，只会在传播介质中来回反射。
4. 驻波的应用驻波的产生原理及其特性，使其在许多领域中得到了广泛的应用。
4.1. 无线电通信驻波在无线电通信中起着重要的作用。
无线电天线通常是为了使信号传输效果最佳而调整长度，以产生驻波状态。
通过调整驻波比，可以实现最大功率传输，提高通信质量。
4.2. 声波调谐在声波领域，驻波的产生原理也得到了应用。
例如，在音乐厅或录音棚中，通过调整声学设备的设计和布局，可以产生驻波效应，以优化音频质量。
4.3. 振动分析驻波的产生原理可以用于振动分析中。
通过在振动结构上采用特定长度的传感器或悬挂装置，可以产生驻波效应，以便精确分析和测量振动频率和模式。
4.4. 光学干涉仪在光学领域，驻波原理被应用于干涉仪。
通过调整光程差以及反射率等因素，可以产生驻波干涉现象，以便进行精确的测量和分析。
4.5. 微波炉微波炉利用驻波的产生原理来加热食物。
微波炉内部装有驻波腔体，微波在腔体中来回反射，与食物产生干涉，从而使食物受热均匀。
5. 总结驻波的产生原理基于波的反射和干涉效应，通过调整波的相位以及波长与传播介质长度的关系，形成了固定的振动模式。
简述驻波的形成条件和特点一、引言驻波是指在一定范围内，由两个相同频率、振幅和反向传播的波叠加形成的一种特殊波形。
驻波是物理学中一个重要的现象，广泛应用于无线电通信、声学、光学等领域。
本文将从驻波的形成条件和特点两个方面来进行详细的阐述。
二、驻波的形成条件1. 波源必须是振动源驻波只能在振动源产生的平面波或球面波上形成，因此，必须有一个振动源来产生这些波。
2. 波源必须产生相同频率和振幅的两个平面波或球面波驻波是由两个相同频率、振幅和反向传播的平面波或球面波叠加而成。
如果这两个平面波或球面波具有不同的频率或振幅，则无法形成驻波。
3. 两个平面波或球面波必须在空间中相遇并发生叠加当两个平面波或球面波在空间中相遇时，它们会发生叠加。
如果它们没有相遇，则无法形成驻波。
4. 两个平面波或球面波必须沿着相反的方向传播驻波是由两个相反方向传播的平面波或球面波叠加而成，如果它们沿着同一方向传播，则无法形成驻波。
5. 两个平面波或球面波必须具有相同的振动方向在驻波中，两个平面波或球面波的振动方向必须相同。
如果它们具有不同的振动方向，则无法形成驻波。
三、驻波的特点1. 能量不传递驻波是由两个反向传播的平面波或球面波叠加而成，因此，在驻波中，能量不会从一个位置传递到另一个位置。
这就是说，在驻波中，能量始终停留在原地。
2. 振幅变化在驻波中，节点处振幅为零，腹部处振幅最大。
随着频率和振幅的变化，节点和腹部会发生移动。
3. 波长和频率固定在驻波中，频率和振幅都是固定的。
因此，在一个给定长度内，只有一个特定的频率可以形成驻波。
4. 节点和腹部的位置固定在一个给定长度内，节点和腹部的位置是固定的。
这就是说，在相同长度的管道或绳子中，节点和腹部的位置是相同的。
5. 驻波只能在有限范围内存在驻波只能在一定范围内存在。
如果超出了这个范围，驻波就会消失。
四、结论总之，驻波是由两个相反方向传播、频率和振幅相同的平面波或球面波叠加形成的一种特殊波形。
驻波的形成条件分析
悬空支线（OCL）上驻波的形成条件主要取决于该线路上电缆和支架，以及其他架空线路之间的电磁耦合特性。
另外，良好的驻波抑制能力取决于电压位置和整体电流综合特征。
首先，驻波的形成需要电势平坦的线路，即路径上的支架等级要尽可能相同。
这可以通过使用拉力自锚式机构来确保线路的平坦度，这样可以有效的减少耦合，减少驻波的发生。
其次，驻波的形成又受电势整体特性的影响，因此，要抑制驻波的形成，应该采取措施改善整体电势特性，比如改变悬空支线内部结构（尤其是支架分布形式和引入驻波器），使电势变得更加平稳，从而减少驻波的形成。
此外，两者之间存在电磁耦合，而电磁耦合特性会影响电势均衡，进而导致驻波的形成。
因此，有必要结合设备特性对线路架构进行调整，以减少电磁耦合，提高系统的电压稳定性，有效的抑制驻波的发生。
同时，宜采用高可靠、抗扰性好的附件，有助于减少驻波的形成。
在总结上，由于悬空支线的电磁耦合特性和整体电势特性的共同作用，对悬空支线上驻波的形成条件具有重要影响。
因此，要有效抑制其形成，应采取措施确保线路平坦，控制电磁耦合和重点改进整体电势特性，并使用高可靠的附件。
