地图与指北针

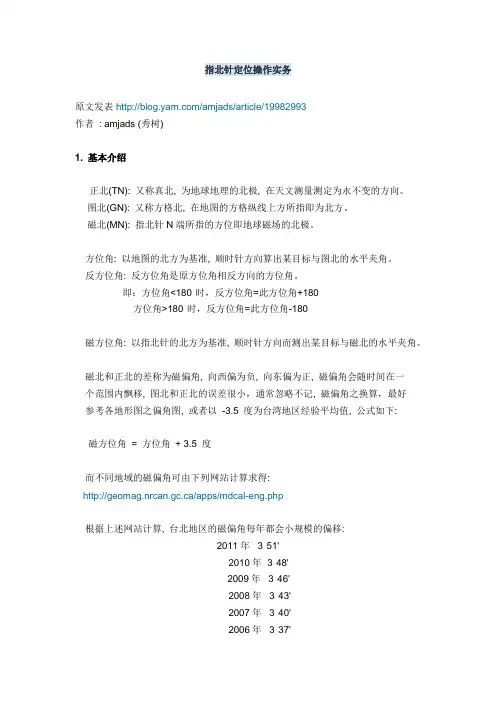

指北针定位操作实务

原文发表 /amjads/article/19982993

作者 : amjads (秀树)

1. 基本介绍

正北(TN): 又称真北, 为地球地理的北极, 在天文测量测定为永不变的方向。

图北(GN): 又称方格北, 在地图的方格纵线上方所指即为北方。

磁北(MN): 指北针N端所指的方位即地球磁场的北极。

方位角: 以地图的北方为基准, 顺时针方向算出某目标与图北的水平夹角。

反方位角: 反方位角是原方位角相反方向的方位角。

即：方位角<180°时，反方位角=此方位角+180

方位角>180°时，反方位角=此方位角-180

磁方位角: 以指北针的北方为基准, 顺时针方向而测出某目标与磁北的水平夹角。

磁北和正北的差称为磁偏角, 向西偏为负, 向东偏为正, 磁偏角会随时间在一

个范围内飘移, 图北和正北的误差很小，通常忽略不记, 磁偏角之换算，最好

参考各地形图之偏角图, 或者以 -3.5 度为台湾地区经验平均值, 公式如下:

磁方位角 = 方位角 + 3.5 度

而不同地域的磁偏角可由下列网站计算求得:

http://geomag.nrcan.gc.ca/apps/mdcal-eng.php

根据上述网站计算, 台北地区的磁偏角每年都会小规模的偏移:

2011年 3°51'

2010年 3°48'

2009年 3°46'

2008年 3°43'

2007年 3°40'

2006年 3°37' 2005年 3°35'

2004年 3°32'

...

2000年 3°23'

标准地图指北针的构造(正面)

怎样确定自己在地图上的位置

怎样确定自己在地图上的位置?

000

基本常识：

军事地形学，是根据军事行动的需要研究和利用地形的一门学科。为

什么要研究和利用地形呢？因为军队的一切战斗行动，都是在一定的地形条件下进行的，都要受地形条件的影响和制约。

学习军事地形学的主要目的在于，熟练地掌握识图、用图的技能和要

领，达到行动时判定方位不迷向、到实地能对照地形选准位置、按照地图行进不走错路。为了识图、用图，还必须先了解绘制军事地图的一些基本原理。

绘制地图的基本原理

地形：地物和地貌的总称。

地物：指地球表面自然形成和人工建造的固定物体，如江河、湖泊、

道路、村庄等。 地貌：指地球表面高低起伏的状态，如山地、平地等。

地形图（以下简称地图）则是按一定的比例尺，表示地物、地貌平面

位置和高程的正投影图。

完成军事地图的绘制，必须具备以下六个方面的基本要素。

（一） 地图的投影

地球是一个不规则的自然球体，而军事地图是一个平面图。为了解决地球曲面与地图平面之间的矛盾，采用的是高斯投影的原理。即用横圆柱面套

在地球椭体的外面，与中央经线相切，并使横圆柱轴通过地心，然后根据等角

不变的道理，用数学的方法将地球的经纬投影到横圆柱面上，再将地球表面的地物、地貌描绘在平面图上。 我国规定， 从1：2.5万至1：50万比例尺的地

图，采用经差6o分带法，即以起始经线为零，每隔6o为一带，全球分60个带。

1：1万及大于1：1万比例尺地图，采用经差3o分带法。

（二） 地图的坐标

确定某点位置的有关数值，称为该点的坐标。地图上的坐标分为地理

坐标和平面直角坐标两种。

1、地理坐标

用经纬度表示地面点位置的球面坐标，叫该点的地理坐标。用度、分、秒来表示。

（1）地理坐标网的构成，是按照国际规定，经度从英国格林威治天文

台为零起算，向东、西各180o；纬度，从赤道算起，向南、向北各90o。地理坐标通常用以指示舰艇、飞机和某一目标的位置。

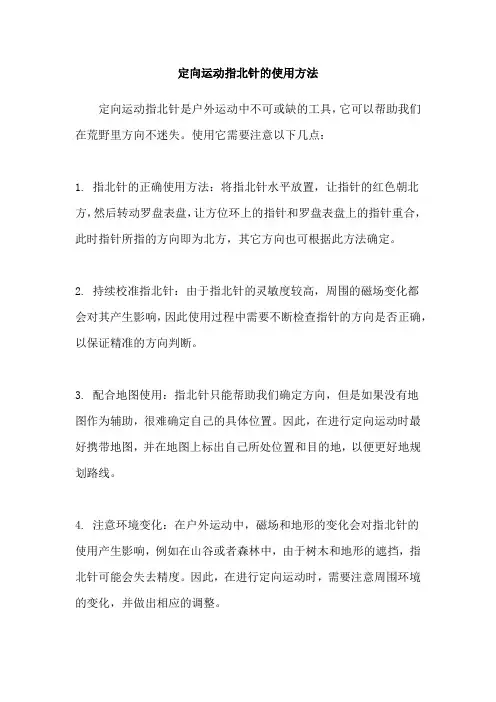

定向运动指北针的使用方法

定向运动指北针是户外运动中不可或缺的工具，它可以帮助我们在荒野里方向不迷失。使用它需要注意以下几点：

1. 指北针的正确使用方法：将指北针水平放置，让指针的红色朝北方，然后转动罗盘表盘，让方位环上的指针和罗盘表盘上的指针重合，此时指针所指的方向即为北方，其它方向也可根据此方法确定。

2. 持续校准指北针：由于指北针的灵敏度较高，周围的磁场变化都会对其产生影响，因此使用过程中需要不断检查指针的方向是否正确，以保证精准的方向判断。

3. 配合地图使用：指北针只能帮助我们确定方向，但是如果没有地图作为辅助，很难确定自己的具体位置。因此，在进行定向运动时最好携带地图，并在地图上标出自己所处位置和目的地，以便更好地规划路线。

4. 注意环境变化：在户外运动中，磁场和地形的变化会对指北针的使用产生影响，例如在山谷或者森林中，由于树木和地形的遮挡，指北针可能会失去精度。因此，在进行定向运动时，需要注意周围环境的变化，并做出相应的调整。

总之，定向运动指北针是户外运动中必不可少的工具，但是正确的使用方法和注意事项也很重要，只有掌握这些知识才能更好地利用指北针进行定向运动。

指北针的规定和画法

1、指北针的规定画法：

指北针用细实线绘制，园的直径为24mm。指针指尖为北向，一般注明“北”或“N”，指针尾部宽度宜为3mm。若需绘制较大直径指北针时，指针尾部宜为直径的1/8。

2、指北针的用途：

指北针是一种用于指示方向的工具，广泛应用于各种方向判读，譬如航海、野外探险、城市道路地图阅读等领域。它也是登山探险不可或缺的工具，基本功能是利用地球磁场作用，指示北方方位，它必须配合地图寻求相对位置才能明了自己身处的位置。它与指南针的作用一样，磁针的北极指向地理的北极，利用这一性能可以辨别指示方向。

3、指北针的运用方法：

指北针归零作业

指北针归零作业是使用森林指北针相当重要的前置作业，它的步骤是：

一、将指北针水平放置。

二、根据所在地的情况，适当修正磁偏角度。

目标方位角

测量目标方位角时，必须现场的北方与地图的方格北平行，然后指北针之红色进行线对准目标地，读出目标与方格北的角度并校正地图的方位偏差角，即为目标方位角。
