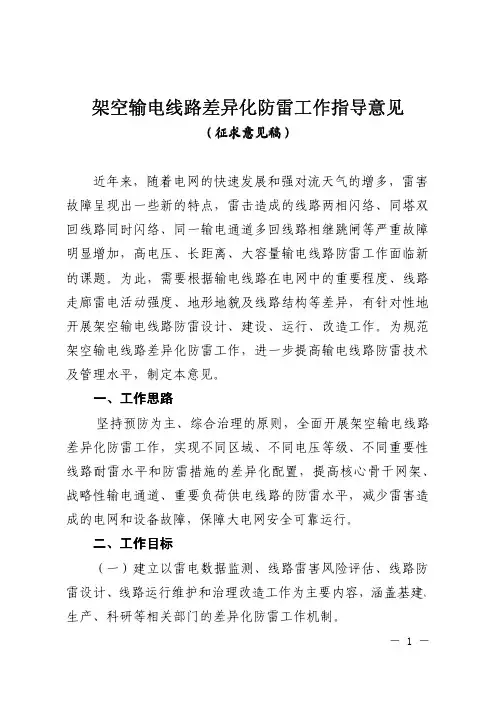

(3.12)防止输电线路雷害事故指导性意见

－2－
绘制工作，并在此基础上编制区域电网公司和国家电网公司雷 区分布图。雷区分布图包括地闪密度分布图、雷害风险分布图。 2011 年 10 月底前完成主要网省公司雷区分布图绘制工作。
（二）开展输电线路雷害风险评估 1．重要线路应进行雷害风险评估。综合考虑线路运行指标 、 雷电活动水平、地形地貌、杆塔结构、运行经验等因素，确定 风险评估指标，通过数字仿真手段计算各区段、各杆塔的反击、 绕击跳闸率，明确线路易闪段和杆塔，为线路设计和治理改造 提供依据。 2．一般线路依据雷区分布图找出反击、绕击概率较高的线 路及其区段，为线路设计和治理改造提供依据。 3．深入开展电网雷害风险评估技术研究。依据最新国际标 准（IEC 62305-2雷电防护：风险管理），针对电网雷害特点， 建立电网雷害风险评估模型和方法，提出电网雷害风险分级原 则，开发电网雷害风险评估分析系统，进一步提高雷害风险分 析和评估水平。 （三）积极推进新建线路差异化防雷设计 1．新建输电线路应采用雷区分布图和雷害评估技术取代传 统雷电日和雷击跳闸率经验计算公式，并按照线路在电网中的 位置、作用和沿线雷区分布，区别重要线路和一般线路进行差 异化防雷设计。 2．线路防雷设计应按照沿线雷区分布，合理确定线路绝缘
土壤电阻率Ω·m ≤100 ＞100～500 ＞500～1000 ＞1000～2000 ＞2000
接地电阻Ω
7
10
15
15
15
注：如接地电阻很难降低时，可采用 6～8 根总长不超过 500m 的放射形接地体，或采用连续伸
长接地体，接地电阻不受限制。
4．线路避雷器 500（330）千伏及以上核心骨干网架、大型电源送出等战 略性输电通道、大档距（700m 以上）、转角塔、高塔、山区、接 地电阻大及其它雷击风险较高的重要线路，可考虑采用安装线 路避雷器。 220kV 及以下重要线路，反击和绕击雷害风险均处于Ⅲ级及

2024年输电线路故障及预防输电线路就好比电力系统中的“大动脉”，一旦发生故障，则可能影响到一片或几片区域的供电安全，甚至造成不可估量的损失。

因此，预防输电线路故障历来是供电企业的一项重要工作。

输电线路故障就是线路的组成部件，如导线、避雷线、绝缘子、金具、杆塔、基础、接地装置等，由于原有的电气性能或机械性能受到损坏，或带电体与接地体之间的距离小于规定值而造成的线路不正常运行状态。

以克拉玛依地区来说，输电线路先后出现过雷电绕击主变压器、绝缘子劣化、污闪、杆塔拉线被盗、鸟害、导线弛度下降以及配电线路故障越级等造成的输电线路故障。

为保证输电线路安全运行，必须采取有效的预防措施。

1雷害故障原因及预防措施1.1雷害故障原因在克拉玛依地区雷害并不普遍，这是因为该地区气候干燥，全年雷雨天气相对较少。

虽然如此，雷害仍然给克拉玛依供电公司带来过重大损失。

如xx年五区南简易变电站主变遭受雷电绕击，致使该地区停电时间长达11h。

造成这次故障的原因是接地装置出现锈蚀，接地状况较差。

1.2预防措施对于雷电灾害的预防，从理论上讲，采用架设避雷线的方法是可以满足需求的。

但还应加强对接地装置的检查、维护，降低杆塔及接地装置的接地电阻，高度重视输电线路(包括主变)存在的接地不良的现象。

2污闪故障原因及防污措施2.1污闪故障原因当输电线路绝缘子表面附着有各种污秽物质，如灰尘、烟尘、化工粉尘、盐类时，在一定湿度条件下，如雾天、下霜或微雨时，污秽物质溶解于水中，形成电解质的覆盖膜，或含有导电性质的化学气体包围着绝缘子时，都将会大大降低绝缘子的绝缘性能，致使绝缘子表面泄漏电流增加，导致绝缘子闪络，造成输电线路污闪故障。

克拉玛依地区因气候干燥，一般不易发生输电线路的污闪故障，但部分地段还是存在着很大的线路污闪可能性。

如110kV克炼线正好位于热电厂冷却塔的下风侧，且距离克拉玛依石化厂较近，线路绝缘子常年经受着冷却塔散发出的水蒸气和石化厂散播出的化工粉尘的侵蚀，在冬季线路绝缘子大都覆盖着冰层，覆冰程度甚至严重到一串冰柱从横担延伸，悬挂在绝缘子的伞裙上，距离带电体不足20cm，随时有可能造成线路污闪故障。

国家能源局印发《关于电力系统防范应对台风灾害的指导意见》的通知文章属性•【制定机关】国家能源局•【公布日期】2019.07.09•【文号】国能发安全〔2019〕62号•【施行日期】2019.07.09•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】电力及电力工业正文国家能源局印发《关于电力系统防范应对台风灾害的指导意见》的通知国能发安全〔2019〕62号各省、自治区、直辖市及新疆生产建设兵团发展改革委（能源局）、经信委（工信委、工信厅），北京市城管委，国家能源局各派出监管机构，全国电力安委会企业成员单位，各有关单位：为深入贯彻习近平新时代中国特色社会主义思想，落实习近平总书记防灾减灾救灾理念，进一步加强电力系统防范应对台风灾害工作，最大程度降低台风灾害影响，国家能源局制定了《关于电力系统防范应对台风灾害的指导意见》。

现印发给你们，请遵照执行。

国家能源局2019年7月9日关于电力系统防范应对台风灾害的指导意见为深入贯彻党中央、国务院关于提升防灾减灾救灾能力的部署要求，全面提升电力系统防范应对台风灾害能力，最大程度降低台风灾害影响，全力保障电力供应，现提出以下指导意见。

一、总体要求（一）指导思想以习近平新时代中国特色社会主义思想为指导，落实习近平总书记“两个坚持、三个转变”的防灾减灾救灾理念，以“平时预、灾前防、灾中守、灾后抢、事后评”为主线，最大程度降低台风灾害对电网安全稳定运行和电力可靠供应造成的影响。

（二）基本原则以防为主，综合减灾。

坚持固本强基，因地制宜提高设防标准，打造坚强局部电网。

针对电网、电源、用户综合采取管理和技术措施，最大程度降低电力系统受台风灾害影响。

严守底线，科学救灾。

坚持以人为本，守住人身安全底线，确保主网安全运行。

充分运用科技手段，提高灾情勘察、应急指挥、抢修复电水平，按照轻重缓急快速有序抢修复电。

压实责任，协同联动。

坚持地方政府主导，压实电力企业和电力用户主体责任，强化地方电力管理部门和派出能源监管机构的组织协调和工作监督，各负其责，协同联动，形成工作合力。

输电线路的防雷措施输电线路防雷设计的目的是提高线路的防雷性能，降低线路的雷击跳闸率。

在确定线路防雷的方式时，应综合考虑系统的运行方式、线路电压等级和重要程度、线路经过地区雷电活动的强弱、地形地貌特点、土壤电阻率等自然条件，并参考当地原有线路的运行阅历，经过技术经济比较，实行合理的爱护措施。

除架设避雷线措施之外，还应留意做好以下几项措施。

1.接地装置的处理(1)高压输电线路耐雷水平随杆塔接地电阻的增加而降低。

电压等级越高，降低杆塔接地电阻的作用将变得更加重要。

对土壤电阻率较高地区，应选择更换接地网形式和置换土壤的方法，达到降阻。

在雷击多发区域，主网线路杆塔接地电阻应保证小于10Ω，山区也应小于15Ω。

在雷雨季节前，对雷击多发区域线路应按规程要求的方法，进行杆塔接地电阻测量。

(2)接地装置埋深，要求大干0.6 m，采纳增大截面的接地引下线，引下线(热镀锌)表面要进行防腐处理。

严格根据规程执行接地装置的开挖检查制度。

重点检查接地装置的埋深、接头和截面的测量，对不合格的准时进行处理。

(3)降低杆塔接地电阻，还需要确保架空地线、接地引下线、地网相互之间的良好连接。

2.减小外边相避雷线的爱护角或者采纳负角爱护在以往进行防雷设计时，只要求遵照规程规定满意杆塔避雷线爱护角的要求就行了，忽视了山坡对防雷爱护角的影响，则造成了杆塔防雷爱护角不能满意防雷设计的实际要求，增加了线路闪络次数，影响了电网平安运行。

针对山区运行线路简单受绕击的状况，建议采纳有效屏蔽角公式计算校验杆塔有效爱护角，以便设计时针对爱护角偏大状况实行相应措施削减雷电绕击概率。

3.加强绝缘和采纳不平衡绝缘方式在雷电活动剧烈地段、大跨越高杆塔及进线段，应增加绝缘子片数。

由于这些地方落雷机会较多，塔顶电位高，感应过电压大，受绕击的概率也较大，通过适当增加绝缘子片数，增大导线和避雷线间的距离，达到加强绝缘的目的。

规程规定:全超群过40m的有地线杆塔，每增高10m应增加一片绝缘子。
