双电源切换装置原理双电源切换装置是一种常用于电力系统的设备，它可以在主电源出现故障时，自动地将备用电源切换到工作状态，从而确保电力供应的连续性。
该装置的原理是基于电路的控制和保护机制，下面将详细介绍其工作原理。
1. 双电源切换的背景在电力系统中，主电源是电力供应的主要来源，而备用电源则是在主电源故障或维护时提供电力的替代方法。
为了保证设备和系统的正常运行，需要将双电源进行切换，以确保供电的可靠性和连续性。
2. 双电源切换装置的组成双电源切换装置通常由主电源、备用电源、切换装置和控制系统组成。
主电源和备用电源分别通过电源切换装置与电力系统连接，而控制系统则负责监测主电源的状态，并在检测到故障时，通过切换装置将备用电源接入电力系统。
3. 主电源的检测与切换主电源的状态检测是双电源切换装置的核心功能之一。
一般来说，主电源的工作状态可以通过检测系统的电压、电流、频率等参数来判断。
当检测到主电源的参数超出设定范围或丢失时，控制系统会立即启动备用电源，并通过切换装置将其接入电力系统。
4. 切换时间和过渡过程双电源切换装置的性能指标中，切换时间被认为是一个重要的指标之一。
切换时间是指从主电源失效到备用电源接入电力系统的时间间隔。
通常，切换时间应控制在几毫秒的范围内，以确保设备的正常运行。
在切换过程中，双电源切换装置需要进行一系列的保护措施，以确保过渡过程中不会对电力系统和设备造成不良影响。
这些保护措施包括电压平衡、频率稳定、短路保护等。
5. 控制系统的功能控制系统是双电源切换装置的核心部分，它负责监测主电源的状态、控制切换装置的动作，并确保整个切换过程的安全可靠。
控制系统通常包括传感器、信号传输、逻辑控制等组成部分。
6. 双电源切换装置的应用领域双电源切换装置广泛应用于各种电力系统，例如交通设施、船舶、数据中心、医疗设备等。
在这些系统中，电力供应的可靠性和连续性对设备和系统的正常运行至关重要，双电源切换装置为其提供了一种有效的备用电源切换解决方案。

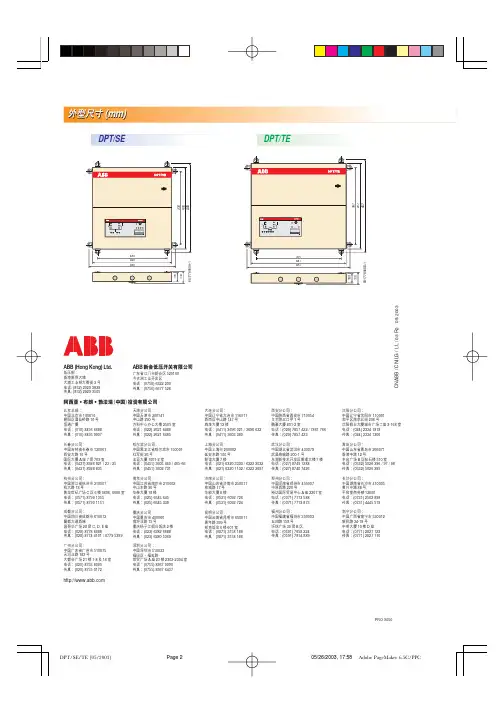

![[整理]ABB双电源使用说明与接线图](https://img.taocdn.com/s1/m/c830affbda38376baf1fae8d.png)
