电工线路元件及控制线路讲解

单台排水泵水位控制电路图线信息文件内容如下:SAC:1,SAC:3,QF:6,KM:11HG:1,KM:12SS1:11,SAC:2SS1:12,SF1:13,KM:23HR:1,SF1:14,XT:3,KM:A1,KM:24,KM:34 HR:2,KM:A2,KH:95XT:2,KM:33SAC:4,XT:1HG:2,KH:96,N:N生成如下的接线图项目一点动与长动控制线路及绘图规则知识点部分一、图形、文字符号１、图形符号图形符号通常用于图样或其它文件，用以表示一个设备或概念的图形、标记或字符。

电气控制系统图中的图形符号必须按国家标准绘制。

２、文字符号文字符号分为基本文字符号和辅助文字符号。

文字符号适用于电气技术领域中技术文件的编制，也可表示在电气设备、装置和元件上或其近旁以标明它们的名称、功能、状态和特征。

３、主电路各接点标记三相交流电源引入线采用L1、L2、L3标记。

电源开关之后的三相交流电源主电路分别按 U、V、W顺序标记。

分级三相交流电源主电路采用三相文字代号U、V、W的前边加上阿拉伯数字1、2、3 等来标记，如1U、1V、1W；2U、2V、2W等。

二、绘图原则电气控制系统图包括电气原理图、电气安装图（电器安装图、互连图）和框图等。

各种图的图纸尺寸一般选用 297 × 210 、 297 × 420 、 297 × 630 、 297 × 840 （ mm ）四种幅面，特殊需要可按 GB126 — 74 《机械制图》国家标准选用其他尺寸。

三、电器控制线路的构成和基本保护1、继电器-接触器控制电路的表示方法继电器-接触器控制电路一般有安装接线图和工作原理图两种表示方法。

安装接线图：这种表示方法能形象地表示出控制电路中各电器的安装情况及相互之间的连线。

特点： 1）初看电路者比较合适；2）绘制难度大；3）电器施工的依据。

工作原理图：根据工作原理和便于阅读而绘制的电路图。

电气原理图电工基础一、引言电气原理图是电气工程中重要的技术文档，用于描述电气设备之间的连接和工作原理。

掌握电气原理图的基础知识对于电工人员来说是至关重要的。

本文将介绍电气原理图的基础知识，包括常用的符号和线路表示方法，以及常见的电气组件。

二、电气符号1. 电源符号•直流电源：用直线表示，上面带有正（+）或负（-）符号。

•交流电源：用波浪线表示，上面没有正负符号。

2. 元件符号•电阻：用矩形表示，上面加上斜线来表示阻值。

•电容：用两条平行的线表示，中间加上一个交叉线。

•电感：用卷曲的线圈表示。

•开关：用普通的开关符号表示，可以是单极、双极或三极。

3. 传感器符号•电压传感器：用两个垂直的箭头表示。

•电流传感器：用一个箭头和一个环表示。

三、线路表示方法1. 直线连接最简单的线路表示方法是直线连接，用直线将电源和元件连接起来。

电源 ---- 元件2. 并联连接当多个元件并联连接时，可以使用平行线表示。

并联的元件在同一水平线上。

电源 ---- 元件1|---- 元件23. 串联连接当多个元件串联连接时，可以使用垂直线表示。

串联的元件在同一垂直线上。

电源 ---- 元件1||---- 元件24. 接地连接接地连接是将元件与地线相连，通常用一个倒三角表示地线。

电源 ---- 元件 ---- ｜|地四、常见电气组件1. 开关开关是常见的电气组件之一，用于控制电路的通断。

常见的开关有普通开关、双掷开关和按钮开关。

2. 电灯电灯是常见的照明设备，用于将电能转化为光能。

电灯符号在电气原理图中通常用一个圆圈表示。

3. 电机电机用于将电能转化为机械能，常用于驱动各种设备。

电机符号在电气原理图中通常用一个横线和一个弧线表示。

4. 传感器传感器是用于感知周围环境或测量物理量的装置。

常见的传感器有光敏传感器、温度传感器和压力传感器等。

五、总结本文介绍了电气原理图的基础知识，包括常用的符号和线路表示方法，以及常见的电气组件。

掌握这些基础知识对于理解和绘制电气原理图是至关重要的。

老电工教你快速看懂电气控制原理图！看电气控制电路图一般方法是先看主电路，再看辅助电路，并用辅助电路的回路去研究主电路的控制程序。

电气控制原理图一般是分为主电路和辅助电路两部分。

其中的主电路是电气控制线路中大电流流过的部分，包括从电源到电机之间相连的电器元件。

而辅助电路是控制线路中除了主电路以外的电路，其流过的电流比较小。

电气控制原理图分析主电路：无论线路设计还是线路分析都是先从主电路入手。

主电路的作用是保证机床拖动要求的实现。

从主电路的构成可分析出电动机或执行电器的类型、工作方式，起动、转向、调速、制动等控制要求与保护要求等内容。

分析控制电路：主电路各控制要求是由控制电路来实现的，运用“化整为零”、“顺藤摸瓜”的原则，将控制电路按功能划分为若干个局部控制线路，从电源和主令信号开始，经过逻辑判断，写出控制流程，以简便明了的方式表达出电路的自动工作过程。

分析辅助电路：辅助电路包括执行元件的工作状态显示、电源显示、参数测定、照明和故障报警等。

这部分电路具有相对独立性，起辅助作用但又不影响主要功能。

辅助电路中很多部分是受控制电路中的元件来控制的。

分析联锁与保护环节：生产机械对于安全性、可靠性有很高的要求，实现这些要求，除了合理地选择拖动、控制方案外，在控制线路中还设置了一系列电气保护和必要的电气联锁。

在电气控制原理图的分析过程中，电气联锁与电气保护环节是一个重要内容，不能遗漏。

总体检查：经过“化整为零”，逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后，还必须用“集零为整”的方法检查整个控制线路，看是否有遗漏。

特别要从整体角度去进一步检查和理解各控制环节之间的联系，以达到正确理解原理图中每一个电气元器件的作用。

1看主电路的步骤第一步：看清主电路中用电设备。

用电设备指消耗电能的用电器具或电气设备，看图首先要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等。

第二步：要弄清楚用电设备是用什么电器元件控制的。

带能耗制动的星—三角起动控制线路（断电延时）
1、原理图：（如图示）
2、工作原理
通过带能耗制动的星—三角起动控制线路（通电延时）线路工作有理作为示，让学生自己分析带能耗制动的星—三角起动控制线路（断电延时）线路工作原理，老师作适当的小结。

3、实习步骤同前，通电电路状况如下。

4、电器元件，见下表所示：
5、注意事项
⑴控制电路中５号线的连接线较多，要注意连接正确，在连接时，可先将５号线所要连接的所有触点找到，再按照一定的顺序（如从左到右）逐一连接。

⑵调整时间继电器的延时动作时间，通常以３～５秒为宜。

⑶在试电过程中，注意观察两台电机的启动顺序及其影响因素，并适当调整相关的参数
6
7、故障检修
(1)故障设置：当安装完成该电路后，要求学生备齐线槽盖，然后由指导老师在成功试电后的线路中设置三个断线故障（主电路一个，现象为缺相；控制电路两个，现象为有关部位没反应或是不正常）
(2)故障检修：
A．不能打开线槽盖
B．不能通电扯线的方式发现断线故障
C．通过试电观察现象、分析电路原理确定故障部位及故障点
D．发现断线故障不用更换线，只需要在原有接线柱通过外接的方式接通断点
E．定额时间半个小时。

接触器控制线路原理图
对于接触器控制线路的原理图，可以按照以下方式进行描述：
原理图中使用了接触器来控制电路的开关状态。

接触器由控制回路和主回路组成。

控制回路由控制开关、控制电源和控制信号组成。

控制开关通常由开关按钮、继电器和电路保护器组成。

控制电源为控制电路提供电能，使其能够正常工作。

控制信号是由控制开关传递给接触器的信号，控制开关的打开和关闭控制着接触器的工作状态。

主回路是供电回路，由电源、负载和接触器组成。

电源为主回路提供电能，负载是主回路的负载部分，接触器则是将控制回路中的控制信号转换为主回路中的电流信号，从而控制负载的开关状态。

当控制回路中的控制开关被关闭时，接触器的触点打开，切断了主回路中的电流，负载断开；当控制回路中的控制开关被打开时，接触器的触点闭合，主回路中的电流通过触点流过，负载闭合。

在接触器控制线路中，控制回路通过控制开关和控制信号来控制接触器的工作状态，并通过接触器的触点在主回路中控制负载的开关状态。

这种控制方式简单可靠，广泛应用于各种电气控制系统中。

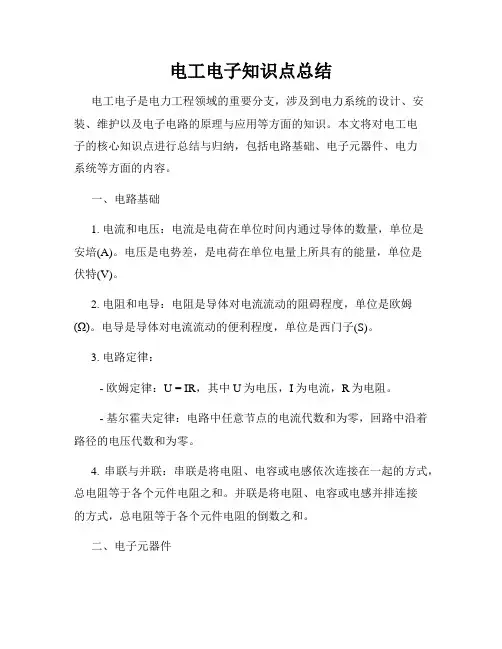

电工电子知识点总结电工电子是电力工程领域的重要分支，涉及到电力系统的设计、安装、维护以及电子电路的原理与应用等方面的知识。

本文将对电工电子的核心知识点进行总结与归纳，包括电路基础、电子元器件、电力系统等方面的内容。

一、电路基础1. 电流和电压：电流是电荷在单位时间内通过导体的数量，单位是安培(A)。

电压是电势差，是电荷在单位电量上所具有的能量，单位是伏特(V)。

2. 电阻和电导：电阻是导体对电流流动的阻碍程度，单位是欧姆(Ω)。

电导是导体对电流流动的便利程度，单位是西门子(S)。

3. 电路定律：- 欧姆定律：U = IR，其中U为电压，I为电流，R为电阻。

- 基尔霍夫定律：电路中任意节点的电流代数和为零，回路中沿着路径的电压代数和为零。

4. 串联与并联：串联是将电阻、电容或电感依次连接在一起的方式，总电阻等于各个元件电阻之和。

并联是将电阻、电容或电感并排连接的方式，总电阻等于各个元件电阻的倒数之和。

二、电子元器件1. 二极管：具有单向导电性的元器件，广泛应用于整流、变频、光电转换等电路中。

2. 三极管：由三个外延结构不同的半导体材料组成，可以放大电流或作为开关使用。

3. 场效应管：根据栅极电压的大小，来控制源极与漏极之间的导通与截止。

4. 可控硅：具有控制能力的开关元器件，常用于交流电的调压和控制。

三、电力系统1. 电压等级：电压等级是指电力系统中的电压大小，常见的电压等级有110kV、220kV、500kV和750kV等。

2. 发电厂：利用化石能源、核能或可再生能源等发电的场所，常见的发电厂有火力发电厂、核电厂和水力发电厂等。

3. 输电线路：将发电厂产生的电能传输到用户用电地点的线路，通常分为高压输电线路、中压配电线路和低压供电线路。

4. 变电站：用于实现电压的升高或降低，并进行电能分配与调节的场所。

总结：电工电子涉及到电路基础、电子元器件和电力系统等多个方面的知识点。

掌握电流和电压的概念，了解电路定律的应用，熟悉各种电子元器件的工作原理与特性，以及理解电力系统的组成与运行方式，是电工电子领域的基础。

电气控制的基本线路1. 介绍电气控制是现代工业中常见的控制方式之一。

它通过电气线路来控制电气设备的开关、速度、方向等参数，实现对设备的精确控制。

本文将介绍电气控制中常见的基本线路和其工作原理。

2. 基本元件电气控制线路中常用的基本元件有开关、继电器、接触器、按钮等。

下面将对这些基本元件进行简要介绍。

2.1 开关开关是电气控制线路中最基本的元件之一。

它能够打开或关闭电路，控制电流的通断。

开关通常由导电材料制成，分为单极、双极和多极开关。

2.2 继电器继电器是一种电控制电器，它通过小电流控制大电流的通断。

继电器通常由线圈和触点组成。

当线圈通电时，会产生磁场，吸引触点闭合或断开，从而控制电路的通断。

2.3 接触器接触器类似于继电器，也是一种电控制电器。

接触器通常用于控制较大功率的电气设备，如电动机。

它与继电器不同的是，接触器通常具有较高的额定电流和耐受能力。

2.4 按钮按钮用于控制电气设备的启动、停止或切换操作。

按钮通常有开关按钮和复位按钮两种类型。

开关按钮用于设备的启动和停止，而复位按钮用于恢复到初始状态。

电气控制中常用的基本线路有串联线路、并联线路、混合线路和反馈线路。

下面将详细介绍这些基本线路及其工作原理。

3.1 串联线路串联线路是最简单的电气控制线路之一，它将多个控制元件按照顺序连接在一起，电流依次流过每个控制元件。

当串联线路中的任意一个控制元件打开或关闭时，都会影响整个线路的通断情况。

3.2 并联线路并联线路是多个控制元件同时与电源相连，它们之间的连接点则与控制元件的输出端相连。

并联线路中的每个控制元件都可以独立地控制电路的通断情况。

混合线路是串联线路和并联线路的组合。

在混合线路中，串联线路和并联线路交替出现。

通过合理的设计，可以实现复杂的电气控制功能。

3.4 反馈线路反馈线路是一种特殊的电气控制线路，它通过将一部分输出信号反馈到输入端，实现对电气设备的精确控制。

反馈线路常用于需要精确测量和控制的系统中。
