综采工作面安装采煤机安全技术措施

综采工作面安装安全技术措施

(一)工作面概况

1、工作面情况

工作面煤层厚度、倾角，顶底板情况、切眼支护形式及参数，包括补强支护情况等。

2、切眼断面规格与支护形式及参数

3、其它需说明事项

(二)综采工作面安装内容

列表说明安装设备的名称、型号、数量、位置。

(三)设备安装方案

1、设备与支架运输路线

2、支架运输方式

整架、分体等方式。

3、设备安装顺序

(四)安装前的准备工作

1、对地面调试、试运转及待安设备分类拆装要求进行说明

2、运输设备准备

⑴副井提升

根据提升最大件重量、副井钢丝绳最大静张力与最大静张力差等校核。

⑵斜巷绞车选型

根据提升最大件重量、巷道坡度等，选择各处绞车型号、钢丝绳型号。

⑶绞车安装质量要求 ⑷组装峒室与起吊设备

组装峒室照明、起吊行车安全校验等。

⑸专用运输车辆

类型、数量、质量方面要求等。

3、设备运输路线及轨道铺设质量要求

(五)设备安装方法、质量要求及安全注意事项

分项说明下列设备的安装方法、质量要求及安全注意事项。

1、移变、泵站

2、刮板输送机

3、综采液压支架

4、采煤机

5、转载机、破碎机

6、胶带输送机

7、其它设备

(六)安全技术措施

1、设备起吊装卸

2、电瓶车运送及人力推车

3、斜巷运输

斜巷运输管理要求、绞车的使用管理、车辆掉道处理措施。

4、峒室起吊设备、支架组装

5、切眼支架挪移就位顶板管理 6、设备运输系统管理

运输系统的巷道断面、支护质量要求、日常维护等。

7、其它安全技术要求

(七)施工与劳动组织安排

(八)附图

1、切眼平、剖面图

2、进架系统及绞车布置示意图

3、切眼支架就位及顶板管理示意图

C8采煤工作面安装安全技术措施

一、概况：

C8工作面位于矿井C8煤层西翼，为我矿井后的现在回采工作面，上限标高+1614m，下限标高+1587，走向长约250m,倾斜长60m，煤层倾角24～30°，平均27°。煤层平均厚度2.5m，可采储量约3.3万吨。

采煤方法：采用走向长壁单体液压支柱配合金属铰接顶梁式，采用一次采全高全部垮落管理顶板，放炮落煤，工作面采用DZ25-30/100G型单体液压支柱支护,支柱布置形式为齐柱式，“三、四”排支柱管理顶板，见四回一，采面支柱排距为0.7m，柱距为1m。

运输方式：采面采用SGB-420/30T型刮板输送机运输，运输巷采用SGB-420/30T型刮板输送机。

二、C8工作面安装设备型号及数量：

1、单体液压支柱

型号：采区采用DZ25-30/100G型单体液压支柱，上下巷超前支护采用DZ25-30/100G型单体液压支柱支护。

2、刮板输送机

型号:SGB-420/30T三台，采面一台，顺槽两台。

3、乳化泵二台（备用一台）

型号：XRB2B80/20

三、供排水、压风系统：

1、供水系统：

⑴地面→轨道上山→+1577井底车场→C8运输巷→C8工作面。 2、排水系统：

⑴C8运输巷→井底水仓→轨道上山→主平硐→地面。

3、压风系统：

⑴地面→轨道上山→C8运输巷→C8工作面。

四、运输路线

1、地面→运输大巷→+1619总回风巷→C8回风巷→C8切眼

2、地面→轨道上山→+1577井底车场→C8运输巷→C8切眼

五、运输巷刮板输送机的安装

1、铺设时必须按：机头架→过渡槽→中部槽→机尾的顺序进行铺设，所有螺丝必须上齐，拧紧使整个转载机联成一体。

2、刮板输送机的中心线和皮带运输机的中心线在一条直线上。

3、机头必须摆正，传动装置联接面要严密，不留间隙。

4、刮板链不允许扭链。

5、链条要松紧适度，松动不得大于两环。

6、油质和油量要符合规定要求。

1

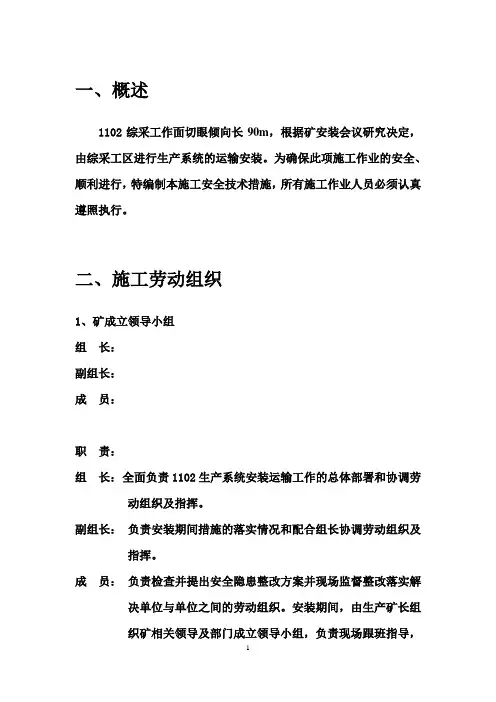

一、概述

1102综采工作面切眼倾向长90m，根据矿安装会议研究决定，由综采工区进行生产系统的运输安装。为确保此项施工作业的安全、顺利进行，特编制本施工安全技术措施，所有施工作业人员必须认真遵照执行。

二、施工劳动组织

1、矿成立领导小组

组 长：

副组长：

成 员：

职 责：

组 长： 全面负责1102生产系统安装运输工作的总体部署和协调劳动组织及指挥。

副组长： 负责安装期间措施的落实情况和配合组长协调劳动组织及指挥。

成 员： 负责检查并提出安全隐患整改方案并现场监督整改落实解决单位与单位之间的劳动组织。安装期间，由生产矿长组织矿相关领导及部门成立领导小组，负责现场跟班指导，

2

并严格执行一班三汇报制度。

2、成立现场组

组 长：

副组长：

成 员：

职 责：

组 长： 负责组织落实1102生产系统运输安装安全及质量。

副组长： 负责配合组长落实运输及安装过程中各项工作。

成 员： 负责现场跟班及落实措施中的安全注意事项及施工工程质量。

3、跟班制度

综采工区必须三班有干部跟班（每班跟班干部必须参加班前会）跟班人员严格执行一班三汇报制度。

汇报时间如下表：

汇报时间

班次 第一次汇报 第二次汇报 第三次汇报

早班 08：30—09：30 12：00—13：00 15：30—16：00

中班 16：00—17：00 20：00—21：00 23：30—00:00

夜班 00：00—01：00 04：00—05：00 08：00—08：30

汇报内容：

第一次汇报内容：

3

当班出勤人数、负责人、工作量、检查现场安全情况及工作安排情况。

第二次汇报内容 ：

当班工作进度情况及存在问题。

第三次汇报内容：

当班工作完成情况及存在问题和下一班需要解决的工作情况。

调度室必须有专门记录，每次汇报如实记录清楚，汇报人员及调度员严禁弄虚作假（具体跟班人员由施工单位把名单报调度室）。

Live in the present, don't waste your present life while thinking about the past or looking forward to the future.整合汇编 简单易用（页眉可删）

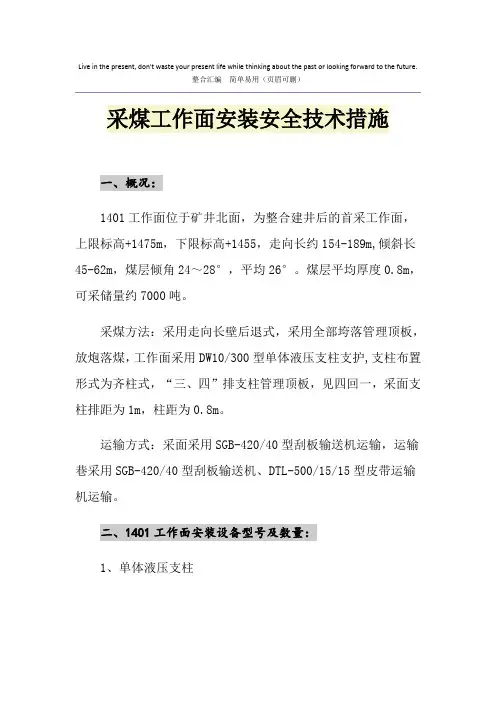

采煤工作面安装安全技术措施

一、概况：

1401工作面位于矿井北面，为整合建井后的首采工作面，上限标高+1475m，下限标高+1455，走向长约154-189m,倾斜长45-62m，煤层倾角24～28°，平均26°。煤层平均厚度0.8m，可采储量约7000吨。

采煤方法：采用走向长壁后退式，采用全部垮落管理顶板，放炮落煤，工作面采用DW10/300型单体液压支柱支护,支柱布置形式为齐柱式，“三、四”排支柱管理顶板，见四回一，采面支柱排距为1m，柱距为0.8m。

运输方式：采面采用SGB-420/40型刮板输送机运输，运输巷采用SGB-420/40型刮板输送机、DTL-500/15/15型皮带运输机运输。

二、1401工作面安装设备型号及数量：

1、单体液压支柱 型号：采用采用DW10/300型单体液压支柱，上下巷超前支护采用DW25/220型单体液压支柱、DW30/220型单体液压支柱支护。

2、刮板输送机

型号:SGB-420/40二台，采面一台，顺槽一台。

3、皮带运输机

型号:DTL500/15/15三台安装在运输巷。

6、乳化泵二台（备用一台）

型号：RBW-80/20

三、供排水、压风系统：

1、供水系统：

⑴地面→轨道上山→1401运输巷→1401工作面。

2、排水系统：

⑴1401运输巷→回风上山→主平硐→地面。

3、压风系统：

⑴地面→轨道上山→1401运输巷→1401工作面。

四、运输路线 1、地面→轨道上山→1402车场→1402回风巷→1401回风巷→1401切眼
