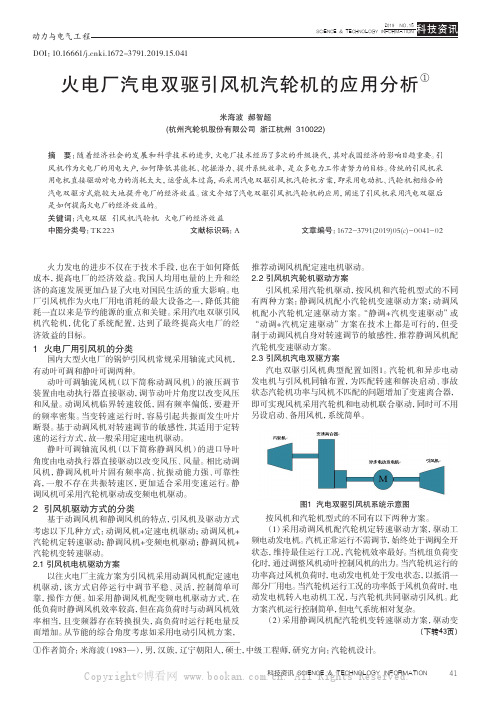

DOI:10.16661/ki.1672-3791.2019.15.041火电厂汽电双驱引风机汽轮机的应用分析①米海波 郝智超(杭州汽轮机股份有限公司 浙江杭州 310022)摘 要:随着经济社会的发展和科学技术的进步,火电厂技术经历了多次的升级换代,其对我国经济的影响日趋重要。
引风机作为火电厂的用电大户,如何降低其能耗、挖掘潜力、提升系统效率,是众多电力工作者努力的目标。
传统的引风机采用电机直接驱动对电力的消耗太大,运营成本过高,而采用汽电双驱引风机汽轮机方案,即采用电动机、汽轮机相结合的汽电双驱方式能较大地提升电厂的经济效益。
该文介绍了汽电双驱引风机汽轮机的应用,阐述了引风机采用汽电双驱后是如何提高火电厂的经济效益的。
关键词:汽电双驱 引风机汽轮机 火电厂的经济效益中图分类号:TK223文献标识码:A文章编号:1672-3791(2019)05(c)-0041-02火力发电的进步不仅在于技术手段,也在于如何降低成本,提高电厂的经济效益。
我国人均用电量的上升和经济的高速发展更加凸显了火电对国民生活的重大影响。
电厂引风机作为火电厂用电消耗的最大设备之一,降低其能耗一直以来是节约能源的重点和关键。
采用汽电双驱引风机汽轮机,优化了系统配置,达到了最终提高火电厂的经济效益的目标。
1 火电厂用引风机的分类国内大型火电厂的锅炉引风机常规采用轴流式风机,有动叶可调和静叶可调两种。
动叶可调轴流风机(以下简称动调风机)的液压调节装置由电动执行器直接驱动,调节动叶片角度以改变风压和风量。
动调风机临界转速较低,固有频率偏低,要避开的频率密集。
当变转速运行时,容易引起共振而发生叶片断裂。
基于动调风机对转速调节的敏感性,其适用于定转速的运行方式,故一般采用定速电机驱动。
静叶可调轴流风机(以下简称静调风机)的进口导叶角度由电动执行器直接驱动以改变风压、风量。
相比动调风机,静调风机叶片固有频率高、抗振动能力强、可靠性高,一般不存在共振转速区,更加适合采用变速运行。
汽电双驱引风机原理
引风机是火力发电厂最重要的辅机之一,是将锅炉给水泵的压力水,由引风机送入锅炉,并经过除尘槽和锅炉本体的烟道,与排出锅炉的烟气混合后,进入引风机,与排出锅炉的烟气混合后,经引风机送往锅炉。
引风机通常布置在锅炉尾部烟道的下部,当汽轮机出力不足时,可以从锅炉引风机进行补充。
引风机是由电动机和叶轮组成。
电动机是将电能转变成机械能,通过传动机构带动叶轮旋转的设备。
叶轮是由一块或几块金属板制成的圆筒,用螺栓连接起来,将叶片固定在圆筒上。
叶片和轴之间装有轴承。
轴上装有轴承和其他部件,并装在壳体中。
引风机有几个不同的形式:单叶或多叶离心叶轮、轴流式、双吸离心叶轮、叶轮与轴采用固定方式连接的双吸单静叶型(简称双静叶型)、单叶或多叶自落式叶轮(简称自落式)以及其他
形式。
本设计采用了轴流式叶轮和单叶型引风机。
为了改善引风机的运行性能,提高工作效率,通常在引风机上装设平衡重装置和静叶调节装置。
—— 1 —1 —。
通辽发电总厂1号锅炉双引风机双送风机跳闸逻辑优化摘要:引风机和送风机是火电厂锅炉的重要辅助设备。
引风机的主要作用是排出炉膛内部燃料燃烧后产生的烟气,并使锅炉维持一定的负压,让煤粉有充足的氧气得到良好的燃烧,克服烟道尾部的压力损失。
送风机的主要作用是来克服风道系统(包括燃烧设备)的通风阻力,向锅炉提供燃料燃烧所需要的空气。
关键词:风机高压开关合闸;分闸;风机电机电流;变频器电流一、前言在我厂的锅炉烟风系统中,外界冷空气经送风机升压后送至空气预热器,在空气预热器中被烟气加热成热空气。
一部分热空气送至磨煤机,用于干燥和输送煤粉,这部分热空气称为一次风。
另一部分热空气直接经燃烧器送至炉膛,这部分热空气称为二次风。
二次风在炉膛内与已燃烧的煤粉气流混合,参与燃烧反应。
在锅炉正常运行时,引风机与送风机共同维持炉膛微负压,在提高燃烧效率的同时,保证了机组运行的安全性。
因此在双引风机或双送风机因事故跳闸时都会引起锅炉MFT动作。
所以判断送风机、引风机跳闸的条件尤为重要。
目前我厂1-4号机组送风机、引风机跳闸均采用“运行状态消失”的判断条件,如果在机组正常运行时信号误发,无论是风机6KV开关辅助接点抖动,或是运行状态信号回路中接线松动,均会使“运行状态”消失,从而误发出“运行状态消失”信号,该信号即对FSSS产生作用,若两台风机信号误发,将导致锅炉MFT动作,使机组非停。
本论文对我厂#1机组引风机、送风机跳闸逻辑优化进行了介绍,通过本次优化解决了因风机误发“运行状态消失”信号导致的MFT误动作。
在我厂所有重要的主、辅机保护中均采用了“三取二”的逻辑判断方式,因此在送、引风机运行状态的判据中增加电动机的电流模拟量信号,即在DCS逻辑中对其电流信号进行阈值的判断,再由“风机运行状态”、“风机停运状态取反”和“风机电流(工频状态下)或变频器电流(变频状态下)大于某一设定值”的三个信号组成“三取二”冗余逻辑,形成风机运行状态的判据,以此判据作用FSSS保护逻辑中。
汽电双驱”引风机在发电厂的灵活应用发表时间:2019-12-30T13:04:30.987Z 来源:《科学与技术》2019年第16期作者:颜雨[导读] 引风机是发电机组的能耗大户,而且电动引风机消耗高品位的电能摘要:引风机是发电机组的能耗大户,而且电动引风机消耗高品位的电能,运行经济性较差。
如果采用汽动引风机,除了降低厂用电、提高对外供电外,当厂外有热负荷用户时,可将一部分抽汽或排汽引至热网。
在常规汽动引风机供热方案中,汽动引风机转速的调节依赖于小汽轮机的进汽流量,需要通过进汽阀来调节,存在节流损失,同时也降低了小汽轮机的运行效率。
除此之外,启动阶段需要启动汽源,带来了额外投资。
为保证汽动风机的运行可靠性,引风机汽轮机的进汽汽源应考虑设置备用汽源,总体上,降低了供热的经济性。
因此本文章将介绍新的方案: “汽电双驱”引风机。
关键字:“汽电双驱” 引风机汽引小机一、系统介绍系统连接:小汽轮机——定速比齿轮箱(离合器+减速箱)——异步电动/发电机——引风机。
1、小汽轮机本方案采用的小汽轮机是背压式汽轮机,排汽作为供热汽源。
汽轮机进汽参数为:压力 10.6 MPa(a),温度 535 ℃,排汽压力 1.49 MPa(a),汽轮机额定(回热)转速 7702 r/min,汽轮机额定(回热)输出功率 9250 kW。
其汽源来自一次低再出口蒸汽(参数11.27MPa,538℃),一次低再进口蒸汽作为调温汽源。
2、齿轮箱本方案采用的是定速比齿轮箱,齿轮箱变比为10.27。
采用该种齿轮箱有三个优点:①齿轮箱带有离合器,因此在启停和隔离检修时都不受引风机及电机影响。
②定速比齿轮箱相对于调速齿轮箱来说传动效率较高,经济性更好。
③经过定速比齿轮箱连接,在小汽轮机定速情况下,引风机出力调节相对简单,可以通过动叶进行调整,简单可靠。
3、引风机电机该引风机电机采用的是异步电动/发电机,转速范围为 747~753rpm。
由于电机无论在电动机状态还是在发电机状态,均从系统吸收无功,电压及频率均与系统一致,所以两种状态可以实现无扰动切换。
热电厂锅炉引风机及其电机技术改造张党宪【摘要】针对动力事业部热电厂三台锅炉引风机在锅炉额定负荷下,存在的风门档板开度仅为1/3左右,风机风压过高、风机及其配套电机富裕度过大,以及由此而造成的厂用电能消耗过多和受热面磨损严重的现状及问题,提出了在尽可能利用原设备基础,烟风道档板等设施情况下的技术改造方案,实施后效果良好。
【期刊名称】《科技风》【年(卷),期】2011(000)018【总页数】1页(P95-95)【关键词】中小热电;引风机;技术改造【作者】张党宪【作者单位】中冶美利纸业股份有限公司动力分厂,宁夏中卫755000【正文语种】中文【中图分类】TM621.2在中冶美利纸业2×15MW热电厂项目筹建中,三台YG-75/5.29-M5型循环流化床锅炉设计采用了福建连江环保石材设备有限公司的花岗岩冲击水浴式水膜除尘器,2001年9月投运后,发现引风机、水膜除尘器不能满足正常运行需要,经常出现引风机运行带水、叶轮抱灰、风机震动超标、水膜除尘器阻灰等现象,导致锅炉连续运行周期不到一周,严重影响了整个热电厂的机组运行和公司纸浆、抄纸生产。
后经委托辽宁鞍山中小热电设计院设计变更为静电除尘器,并于2002年年底三台锅炉静电除尘器全部正常投入运行,能满足正常生产要求。
但随之而来的一个问题是:三台锅炉在额定负荷下,风机档板开度仅为33%左右,电机电流在35A左右,明显存在风机、电机工作余量过大、厂用电能消耗过多,烟气流速过快、风机压头过高,受热面磨损加剧等诸多问题。
为彻底根治这一问题,我们展开进一步深入的分析,具体分析情况如下:1.1 两种除尘器本体阻力对比经查阅两除尘器的技术协议得出:1)水膜式除尘器的本体阻力△P=180-200mm水柱(1764-1960Pa)。
2)静电除尘器的本体阻力仅为300Pa。
由对比情况可以看问题根源在于在水膜式除尘器技改为静电除尘器后,除尘器本体的系统阻力△P由1764-1960Pa降为300Pa,而引风机的压头并未进行调整,还有△P余=1464-1660Pa的多余阻力需要引风机来克服。
电厂引风机采用高压变频调速技术改造【摘要】陕西银河榆林发电公司是拥有2×135MW机组的火电企业,2012年公司对1号机组锅炉的2台引风机进行高压变频改造,取得了良好的节能效果,促进了企业环保,提高了企业效益,为后续对其他风机的改造提供了宝贵经验。
【关键词】锅炉引风机;高压变频;节能风机是火力电厂锅炉的重要辅助设备,对锅炉正常燃烧起着至关重要的作用,同时其功率很大,消耗的电量也是非常可观。
引风机是将燃料在锅炉中燃烧产生的烟气排出,并起到维持炉膛内负压的作用,烟气在引风机作用下进入空预器——电除尘后进入到脱硫系统或直接排入到烟囱。
引风机的耗电量约占厂用电量的25%。
由于机组正常运行时,需要的风量比风机额定出力小很多,甚至只有其一半左右,因此运行中需要调节风机的实际输送风量。
我厂风机改造前采用挡板来调节和控制风量,大部分时间挡板开度小,只有35%-60%,这样很多能量被白白消耗在了挡板节流装置上,造成了电能的巨大浪费。
如果能将浪费的电能进行节约,对实践节能减排,提高环保水平、提高企业的经济效益意义很大。
1.设备概况银河榆林发电公司2*135MW机组的锅炉型号为HG440/13.7-YM14,是哈尔滨锅炉厂有限公司设计和制造的单锅筒、单炉膛、自然循环、集中下降管、一次中间再热、四角切向燃烧、л型布置的固态排渣煤粉锅炉。
在其两侧分别布置一组送风机、一次风机、引风机。
引风机技术参数:项目单位设计参数型号----- Y4-2*60No22.5F型式----- 离心风机双吸双支撑单叶板风压Pa 4475(计算3729)风量m?/s 135.85(计算123.5)转速r/min 980效率---- 运行工况下~78调节装置型式---- 入口导页调节风门引风机配用电机参数:项目单位设计参数型号----- YKK560--6功率KW 900电压V 6000电流 A 107转速r/min 9942.存在问题分析1)我公司6KV引风机电机功率大,能耗高。
锅炉汽动引风机改造工程施工组织设计方案一、工程概况:本工程是国电电力**河发电有限责任公司2号汽轮机为**汽轮机有限责任公司制造的CLN600-24.2/566/566型超临界、一次中间再热、单轴、三缸、四排汽、反动凝汽式汽轮机。
2号锅炉为**锅炉厂有限责任公司与三井巴布科克能源MITSUI BABCOCK公司合作设计、制造的HG-1950/25.4-YM3型600MW超临界直流锅炉,锅炉型式为一次中间再热、变压运行、带内置式循环泵启动系统、固态排渣、单炉膛平衡通风、Π型布置、尾部双烟道、全钢构架悬吊结构、全封闭布置。
国电电力**河发电有限责任公司已经对2号炉进行了脱硝改造,改造后单台引风机在TB工况下的轴功率6428kW。
为了充分利用初级能源,挖掘锅炉、汽轮机潜力,提高机组的供电能力,决定使用汽轮机替代电动机来驱动引风机。
本期工程建设规模是将#2炉原两台电动引风机拆除(含电机),新安装两台大容量引风机并由汽轮机驱动,将原电动风机中的一台移至风机房中部,作为备用启动风机。
风机入口烟道随之调整,出口烟道绕开原增压风机直接接入脱硫系统。
汽轮机附属系统设备安装,小汽轮机汽源采用主机四段抽汽和辅助蒸汽,通过管道引至引风机房,冷却水、气源也引至主机厂房,小汽轮机凝结水引至主机凝汽器。
汽轮机凝汽器循环冷却水引至主机循环水管道。
本工程性质为技改项目,计划在2014年底#2机组大修结束后建成投产,以满足节能减排、增产增效的需要。
二、编制依据:2.1、国电电力**河热电有限公司2×600MW机组#2炉汽动引风机改造工程承包合同及其技术附件。
2.2、汽动引风机改造工程现场实际情况;2.3、类似工程的施工方案、施工经验和工程总结;2.4、遵守国家级、部级的规程、规范和标准,主要有:⑴原电力部以及建设部颁发的所有现行技术规范。
工程施工过程中遇有国家标准或部颁标准更改,按新标准颁发单位的规定执行。
⑵由业主和施工单位双方商定的补充技术标准和本标书的施工技术要求。
2018年2月第4期总第398期内蒙古科技与经济Inner M ongolia Science T echnology & Econom yFebruary 2018No. 4 T otal No. 398哪韵自备电厂2抖你炉浞机2故遠闰志和(河钢集团邯钢公司,河北邯郸056000)摘要:本文重点介绍了应用变频调速风机对燃气锅炉送、引风系统成功改造的实例。
关键词:锅炉风机;变频调速;改造;效果中图分类号:T F758 文献标识码:八 文章编号:1007—6921 (2018) 04—0090—01河钢集团邯钢自备电厂建有3台260t/h高温高压燃气锅炉和3台60M W抽凝式汽轮机发电机组。
3台锅炉以邯宝公司富余的高、焦、转煤气为燃料,并以3台发电机组为调节手段,实现各种煤气平衡调节,综合利用能源,最终达到“煤气零放散”1 改造的初衷电厂原设计配套3台锅炉型号为N G260/9. 8 一Q,由杭州锅炉厂于2007年制造。
本锅炉为单锅筒,自然循环,集中下降,倒“U”型布置的燃气锅炉。
每台锅炉配有2台引风机,2台送风机,并联运行,满足煤气燃烧风量的调节需求。
弓丨、送风机型号及参数如表1所示。
由于3台锅炉出力是由邯宝公司富余煤气量决定的,多则多烧,少则少烧,这种状况直接导致3台 锅炉或2台锅炉运行时总有1台锅炉不能满负荷运转,有时就只好将这台锅炉改单风机运行。
当煤气量稍有富余时,单风机的风量又无法满足,只好又启用备用风机,可这时风量有显得过剩许多。
由于风门调节风量的开度不能太小,否则易引起风机的喘振,只能在较大开度范围内进行调节。
这种操作模式不但会造成高压电机频繁启动,对设备不利,更重要是锅炉也达不到合理配风,影响锅炉的热效率,不利于节能操作。
1弓1、送机型号及参数引风机送风机型式离心式心型号YGF—25,F型YG—14,D型风量363 000m3/h105 000 m3/h全压 2 800P a 4 65〇P a 主轴转数730r/min 1 485r/min电机型号YKK5602 —8YKK4504—4额定功率500KW315KW额定电压10KV10KV定电38. 96八23. 56八额定频率50Hz50Hz2 改造的为解决上述问题,经过认真分析风机的参数和锅炉的运行现状,决定采取将其中1台锅炉(定位 2 井锅炉)的一组风机由定频定速改为变频调速运行的办法进行改造,做探索性尝试。
汽电双拖动锅炉引风机的技术改造实践
0 引言
造气工艺技术改造,一方面造成全厂用电负荷增加,致使全厂用电负荷超过全厂电容器负荷的80%,另一方面既减少了蒸汽用量,同时副产蒸汽较多,鉴于此种情况,在对原动机改为电汽双驱多次调研、充分论证的基础上,对锅炉引风机实施了电汽双驱技术改造。
1 拖动系统改造
引风机拖动系统示意图如图 1 所示。
1.1 机组配置方式
机组配置为汽轮机+减速机+超越离合器+电机+引风机,驱动汽源为系统产的低压蒸汽。
电动机、引风机不动,单层布置,增加超越离合器、减速机、联轴器以及汽轮机冷凝系统。
系统在生产运行时,在负荷较高蒸汽能较高时,电机辅
助向内网供电,节省用电费用,在系统负荷不足时电机提供动力。
1.2 汽轮机
汽轮机各项参数数据如表 1 所示。
1.3 联轴器汽电双驱的机组,汽轮机与减速机之间采用膜片式联轴器,减速机与电机之间采用超越离合器,离合器两侧自带膜片式联轴
器。
1.4 减速机
减速机采用一级减速,箱体是采用焊接结构,齿轮采用优质低碳合金钢;精度达到5 级。
高低速端均采用滑动轴承,齿轮形式为人字齿。
型号:GSD350B额定功率:800 kW,输入转速:5200r/min ,输出转速:960r/min 。
1.5 超越离合器
超越离合器采用型号美国的Marland CEUS-8M 或
Hamburg-SSS-8M W离合器采用进口产品。
该离合器受力均匀,可承受扭力大,使用寿命不低于30 年,双轴伸带底座确保离合器与汽轮机和电机轴系同轴度高。
离合器为机械式:离合器啮合与脱开切换不需外力。
运行中,离合器相当于轴,几乎没有功率损失。
①布置形式:汽轮机一减速机一离合器一电机一锅炉风机
②离合器型号:Marla nd CEUS-8M 或Hamburg-SSS-8MW
③润滑形式:自润滑
④离合器主要参数:额定扭矩:10800N.m转速范围:0—1800转/分,汽轮机功率:800kW 运行转速:960转/分,旋向:从汽轮机看锅炉风机,离合器方向为顺时针。
1.6 汽轮机冷凝系统
真空冷凝系统由表面冷凝器、凝结水泵,并带有完全抽真空设备。
(见图2)
①冷凝器冷却面积:180?0(单台)。
额定冷凝量:〜8.5T/h , 排
汽压力:0.014MPaA冷凝器水阻:0.041MPaA循环水流量:约400T/H。
②表面冷凝器壳体及管板为碳钢,换热管束为304
不锈钢。
③凝结水泵形式为卧式,采用机封泵。
泵与电机为联轴器连接,数量两台。
泵和冷凝器液位设高低连锁。
水泵扬程108 米。
冷凝器热井液位高度稳定通过液位变送器控制液位调节阀实现。
④两级射汽抽气装置含启动抽气器、两级抽气器。
壳体及管板、换热管束为碳钢。
⑤汽轮机排汽口带有波纹膨胀节的排汽接管。
2 运行模式汽轮机与电动机联动运行时,有以下三种运行模式:
①电动机驱动模式。
在蒸汽流量很少或没有的情况下,汽轮机不能达到一定的转速,汽轮机几乎不做功或为零,超越离合器自动脱开,汽轮机停转,引风机完全由电动机来拖动。
②双驱运行模式。
在蒸汽流量不足的情况下,汽轮机做功小于风机功率,离合器自动啮合,由电动机自动输入一部分功率。
此情况下电动机作为原动机。
正常运行中,转速控制器不参与机组转速控制,机组的恒速运转及负荷变化调整由电动机自动做功来实现。
为保证工艺系统管网蒸汽压力的恒定,转速控制器采用辅助调节方式运行。
通过系统的前压调节稳定管网压力,当管网蒸汽压力下降时,转速控制器关小调节阀,系统管网压力回到设定值。
反之亦然,从而最大限度利用工艺系统的富余蒸汽。
③驱动、发电模式。
时电动机作为异步发电机使用,运行转速为略高于电动机的同步运行转速。
异步电动机并网发电是利用电网提供以同步转速转动的旋转磁场,在转差率为负值的工况下,其磁力矩与转速方向相反,机械力
矩方向与转速方向相同,磁力矩做负功,机械力矩做正功转化为电能,向电网输出电能。
异步发电输出电力受滑差控制,发出电力的频率与并网电源有关,与运行的滑差无关。
3 投资及效益
此汽电双驱拖动汽轮机项目,总投资800 万元,年净发电量为576 万度,已运行1 年,年发电收益258 万元,预计3 年可收回投资。
4 结论及建议
①在电机由单出轴改造为双出轴的过程中,要做好动平衡试验。
②施工过程中,要处理号新旧基础的衔接,防止新旧基础沉降差别大,造成电机振动,影响电机的稳定运行。
③通过此种改造,减少了厂用电,有利于全厂负荷的稳定,同时有效地利用了低压蒸汽。
