光纤激光器原理
光纤激光器是一种基于光纤的激光发生器，其工作原理如下：
1. 激光增益：光纤激光器中使用的光纤被掺杂了能够放大光信号的掺杂剂（通常是稀土离子如铒离子）。
当一个弱的光信号（即激光器输入）通过掺杂光纤时，这些掺杂离子会吸收光信号的能量并发出与之频率相同的光子。
这个过程称为受激辐射，可以使光信号的能量逐渐增加。
2. 反射：光纤激光器中的光纤两端都有一个反射镜。
当光信号被放大到一定程度时，其中一部分光会漏出光纤，经过一个反射镜反射回来。
这个反射导致了光在光纤中来回传播，同时引起了光的干涉，形成了共振。
3. 泵浦：为了使掺杂离子能够发射光子，需要通过一个泵浦光源来提供足够的能量。
这个泵浦光源可以是激光二极管、光纤耦合激光器等。
泵浦光源的能量被输入掺杂光纤中，使掺杂离子激发并发射光子。
4. 单模振荡：光纤激光器中的光纤通常是单模光纤，这意味着只能传输一种频率的光。
在反射作用下，仅有特定频率的光信号能够形成振荡，并逐渐放大为激光信号。
其他频率的光则被过滤掉。
总结来说，光纤激光器的原理是通过掺杂光纤中的离子吸收、放大光信号，利用反射产生光的共振效应，并通过外部泵浦光源提供能量，最终形成高强度、单频率的激光输出。
掺铒光纤放大器（EDFA）工作原理随着广播电视传输技术的飞速发展，有线电视干线传输模式从同轴电缆时代走向光缆时代，光波长从1310nm时代走向l550nm时代。
1550nm传输系统以其低损耗、传输距离远、资金投入低廉等优点．在日前的有线电视传输系统中得以广泛使用。
而1550nm传输系统中使用最广泛的的核心器件就是掺铒光纤放大器(EDFA)，掌握EDFA 的原理及日常维护技术是当前广播电视技术人员最迫切的任务。
光放大器一般可以分为光纤放大器和半导体光放大器两种。
光纤放大器还可以分为掺铒(Er)光纤放大器，掺镨(Pr)光纤放大器以及拉曼放大器等几种。
其中掺铒光纤放大器工作于1550nm波长，已经广泛应用于光纤通信工业领域。
一、掺铒光纤放大器（EDFA）工作原理1.EDFA基本模型如下图所示，主要由掺铒光纤、泵源、隔离器、合波器、耦合器、探测器及控制电路等部分组成。
其中，掺铒光纤是放大器最基础、关键的器件；泵源的作用是用来向掺铒光纤提供能量，将基态的铒离子(Er3+)激励到高能态，致使粒子数发生反转，从而产生受激辐射，实现对1550nm波段光信号的放大．现在用得最广泛的泵源是980nm的LD;隔离器主要用来防止放大器产生自激振荡：合波器的作用是将泵浦光耦合到掺铒光纤中去：耦合器则是将信号光分出一部分提供给探测器，以便实现对放大器工作状态的实时监控。
2.EDFA的放大原理与雷射产生原理类似，光纤中掺杂的稀土族元素Er(3+)其亚稳态和基态的能量差相当于1550nm光子的能量、当吸收适当波长的泵浦光能量(980nm或1480nm)后，电子会从基态跃迁到能阶较高的激发态，接着释放少量能量转移到较稳定的亚稳态，在泵浦光源足够时铒离子的电子会发生居量反转，即高能阶的亚稳态比能阶低的基态电子数量多。
当适当的光信号通过时，亚稳态电子会发生受激辐射效应，放射出大量同波长光子，但因为存在振动能阶，所以波长不是单一的而是一个范围，典型值为1530nm~1570nm。
掺铒光纤激光器原理一、概述掺铒光纤激光器是一种基于掺铒光纤（Er-doped fiber）的激光装置，具有输出功率高、调制带宽宽、转换效率高等优点，被广泛应用于激光手术刀、激光雷达、激光打标、光通信和能量激光光源等领域。
本文将详细介绍掺铒光纤激光器的原理和构成。
二、原理1. 掺铒光纤的结构与特性掺铒光纤是由玻璃材料制成的，其结构类似于普通光纤，由包层、掺铒核心和侧面反射层组成。
铒元素在光纤中的浓度较高，可以激发激光振荡。
掺铒光纤具有较高的增益系数，适合产生激光。
2. 激光振荡过程当泵浦光照射掺铒光纤时，铒离子受激发射出电磁波，经过谐振腔反射和损耗，最终形成激光振荡。
在这个过程中，泵浦光的强度、波长和掺铒光纤的结构参数都会影响激光的输出功率和波长。
3. 谐振腔谐振腔是掺铒光纤激光器的关键组成部分，由两个反射镜组成。
其中一个反射镜固定在激光器内部，另一个需要通过外部调节来保证激光在特定波长范围内输出。
谐振腔的长度会影响激光的波长和输出功率。
三、构成1. 泵浦源泵浦源是提供能量的设备，通常采用高强度半导体激光器作为泵浦光源。
泵浦光的波长通常在800-900nm范围内，可以根据掺铒光纤的特性进行调整。
2. 掺铒光纤掺铒光纤是激光振荡的核心部件，决定了激光的输出性质。
通常选用具有较高铒离子浓度的光纤，以获得较高的增益系数和激光输出功率。
3. 反射镜反射镜是构成谐振腔的关键部件，通常采用高反射率的光学镜片。
其中一个反射镜固定在激光器内部，另一个需要通过外部调节来保证激光在特定波长范围内输出。
4. 驱动与控制电路驱动与控制电路是掺铒光纤激光器的核心部分，负责控制泵浦光的强度、波长和照射时间等参数，以保证激光的稳定输出。
同时，还需要监测激光的输出功率、波长和稳定性等指标，以便进行调节和控制。
四、应用领域1. 激光手术刀：掺铒光纤激光器具有较短的波长（2μm），可以穿透组织较浅，适用于激光手术刀领域。
通过调节泵浦光的强度和输出功率，可以控制激光的切割深度和宽度。

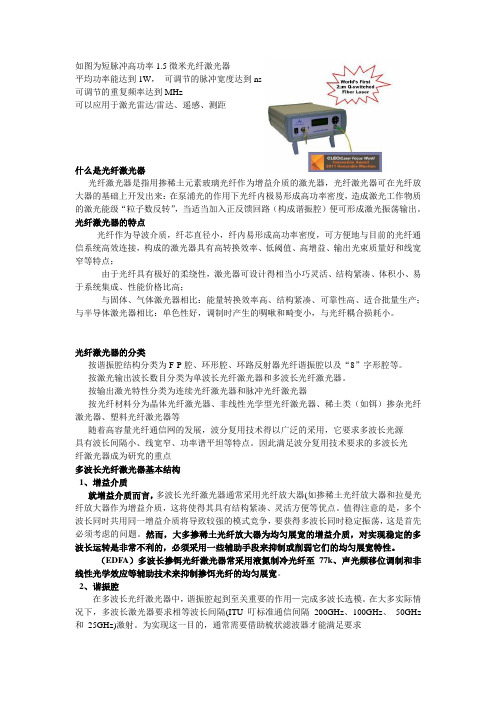

如图为短脉冲高功率1.5微米光纤激光器平均功率能达到1W，可调节的脉冲宽度达到ns可调节的重复频率达到MHz可以应用于激光雷达/雷达、遥感、测距什么是光纤激光器光纤激光器是指用掺稀土元素玻璃光纤作为增益介质的激光器，光纤激光器可在光纤放大器的基础上开发出来：在泵浦光的作用下光纤内极易形成高功率密度，造成激光工作物质的激光能级“粒子数反转”，当适当加入正反馈回路（构成谐振腔）便可形成激光振荡输出。
光纤激光器的特点光纤作为导波介质，纤芯直径小，纤内易形成高功率密度，可方便地与目前的光纤通信系统高效连接，构成的激光器具有高转换效率、低阈值、高增益、输出光束质量好和线宽窄等特点；由于光纤具有极好的柔绕性，激光器可设计得相当小巧灵活、结构紧凑、体积小、易于系统集成、性能价格比高；与固体、气体激光器相比：能量转换效率高、结构紧凑、可靠性高、适合批量生产；与半导体激光器相比：单色性好，调制时产生的啁啾和畸变小，与光纤耦合损耗小。
光纤激光器的分类按谐振腔结构分类为F-P腔、环形腔、环路反射器光纤谐振腔以及“8”字形腔等。
按激光输出波长数目分类为单波长光纤激光器和多波长光纤激光器。
按输出激光特性分类为连续光纤激光器和脉冲光纤激光器按光纤材料分为晶体光纤激光器、非线性光学型光纤激光器、稀土类（如铒）掺杂光纤激光器、塑料光纤激光器等随着高容量光纤通信网的发展，波分复用技术得以广泛的采用，它要求多波长光源具有波长间隔小、线宽窄、功率谱平坦等特点。
因此满足波分复用技术要求的多波长光纤激光器成为研究的重点多波长光纤激光器基本结构1、增益介质就增益介质而言，多波长光纤激光器通常采用光纤放大器(如掺稀土光纤放大器和拉曼光纤放大器作为增益介质，这将使得其具有结构紧凑、灵活方便等优点。
值得注意的是，多个波长同时共用同一增益介质将导致较强的模式竞争，要获得多波长同时稳定振荡，这是首先必须考虑的问题。
然而，大多掺稀土光纤放大器为均匀展宽的增益介质，对实现稳定的多波长运转是非常不利的，必须采用一些辅助手段来抑制或削弱它们的均匀展宽特性。
5.掺铒光纤激光器的工作原理(2)收稿日期：2014-4-29；收到修改稿日期：2014-5-15基金项目：无作者简介：郭冰清（1993-），女，本科生，光电子技术科学2011级。
E-mail:tjuguobingqing@ 导师简介：胡明列（1978-），男，博士后，教授，目前研究方向为超短脉冲激光技术和光子晶体光纤2掺铒光纤激光器的工作原理郭冰清刘昭韩达明张红伟（天津大学精密仪器与光电子工程学院天津300072）摘要光纤激光器由于其特有的优点，近些年受到广泛关注和研究，而掺铒光纤激光器（EDFL）则是几种比较成熟的光纤激光器之一。
本文主要介绍了掺铒光纤激光器的工作原理，包括掺铒光纤激光器铒离子能级结构、泵浦机制和增益谱线，以及五种常见的谐振腔型，并对可调谐掺铒光纤激光器和多波长掺铒光纤激光器的工作原理进行了简单介绍。
之后简述掺铒光纤激光器的特点，比较了掺铒光纤激光器与其他激光器的优势所在，并在此基础上详述了掺铒光纤激光器在光纤通信及光纤传感方面的应用及问题。
最后对掺铒光纤激光器的发展进行了展望。
关键词激光器；工作原理和应用；掺铒光纤激光器；谐振腔中图分类号TN248文献标识码 AThe Working Principle of Doped Fiber LaserGUO Bing-qing, LIU Zhao, HAN Da-ming, ZHANG Hong-wei(College of Precision Instrument and Optoelectronics Engineering, Tianjin University,Tianjin, 300072,China)Abstract In recent years, the optic fiber lasers are paid much attention and researched, due to its special advantages. And erbium-doped fiber laser is one of the several mature fiber lasers. This paper mainly introduces the working principle of erbium-doped fiber laser, including energy level structure of erbium ion, pumping mechanism, resonant cavity, gain spectrum, and five common resonant cavity. The principle of tunable erbium-doped fiber laser and multi wavelength erbium-doped fiber laser are introduced. After that, the paper introduces the characteristic of erbium-doped fiber laser, and the advantagescomparing with other laser. And on this basis, its application in fiber communication and fiber sensing is elaborated. Finally, the prospects for the future of erbium-doped fiber laser are presented.Key words lasers; working principle and application; erbium-doped fiber lasers; resonatorOCIS codes 140.3500; 140.3510; 140.34301引言掺稀土元素光纤激光器是利用在光纤中掺杂稀土元素引起的增益机制，通过引入反馈，实现激光振荡的。
掺铒光纤放大器的工作原理动
掺铒光纤放大器的工作原理如下：
1. 掺铒光纤：掺铒光纤是一种光纤材料，其中掺入了铒离子。
铒离子具有特殊的能级结构，可以吸收和发射特定频率的光信号。
2. 泵浦光源：掺铒光纤放大器使用泵浦光源来提供能量，激发掺铒光纤中的铒离子。
常见的泵浦光源包括激光二极管和光纤激光器。
3. 泵浦光激发：泵浦光源提供的能量被吸收到掺铒光纤中的铒离子上，使其处于高能级激发态。
4. 铒离子跃迁：在高能级激发态下，铒离子会经历自发跃迁或受到外界光信号的刺激而跃迁到低能级，释放能量。
5. 光信号放大：当外界光信号通过掺铒光纤时，铒离子会吸收光信号的能量，并通过受激辐射的过程放大原始信号。
6. 光信号增强：经过多次反射和放大，原始信号在掺铒光纤中得到了增强，从而实现光信号的放大。
总结起来，掺铒光纤放大器通过掺入铒离子的光纤材料来实现光信号的放大。
当
外界光信号通过掺铒光纤时，铒离子会吸收光信号的能量并放大原始信号，使得光信号增强。
这种放大器适用于光通信和光传感等领域，可以提高光信号的传输距离和质量。
光纤激光器的工作原理一、引言光纤激光器是一种利用光纤作为增益介质的激光器。
它具有高功率、高效率、高稳定性等优点，被广泛应用于通信、材料加工、医疗等领域。
本文将详细介绍光纤激光器的工作原理。
二、光纤激光器的基本结构1. 光纤在光纤激光器中，用于传输和放大激光的是特殊制作的掺杂有稀土离子（如Nd3+、Yb3+等）的单模或多模光纤。
2. 泵浦源泵浦源是指用于提供能量以使掺杂有稀土离子的光纤发生受激辐射放射的装置。
常用的泵浦源有半导体激光器和二极管泵浦固态激光器。
3. 共振腔共振腔是指包含掺杂有稀土离子的放大介质（即特殊制作的掺杂有稀土离子的单模或多模光纤）和反射镜（即反射率很高且平面度很好的镜子）的空间。
共振腔的作用是将泵浦光注入到放大介质中，并增强激光的反射和放大。
三、光纤激光器的工作原理1. 泵浦过程当泵浦源提供能量使掺杂有稀土离子的光纤处于激发态时，这些离子会通过非辐射跃迁（即受激吸收）从高能级跃迁到低能级，释放出一部分能量。
这些释放出来的能量将被传递给周围的基质（即掺杂有稀土离子的光纤），使得基质中的其他离子也被激发。
2. 放大过程在共振腔中，掺杂有稀土离子的光纤处于受激辐射状态下，即当一个粒子从高能级跃迁到低能级时，它会通过辐射跃迁（即受激辐射）向周围发射一个与它吸收时相同频率、相同相位、相干性很好且与之同向传播的电磁波。
这个电磁波将被反射镜反射回来，再次穿过放大介质，使得更多的粒子被激发并发射出同样频率、相位和相干性很好的电磁波。
这个过程将会不断重复，直到输出的光强达到一定程度。
3. 输出过程当激光在共振腔中不断增强时，一部分光能会通过一个半透镜或其他输出装置从共振腔中逃逸出来，形成输出激光。
这个输出装置将会对激光进行调制、聚焦或者分束等操作。
四、总结综上所述，光纤激光器是一种利用掺杂有稀土离子的光纤作为放大介质的激光器。
它具有高功率、高效率、高稳定性等优点，并被广泛应用于通信、材料加工、医疗等领域。
请画图说明edfa的原理EDFA（掺铒光纤放大器）是一种常见的光纤放大器，它是基于掺铒光纤的增益介质，并利用掺铒光纤的特殊性质来增强光信号。
在通信系统中，EDFA被广泛应用于光纤通信、光纤传感和光纤激光器等领域。
下面将详细说明EDFA的原理及其工作过程。
EDFA的工作原理是通过将输入信号光注入到掺铒光纤中，然后利用铒离子的能级转变过程来实现光信号的增强。
为了更好地理解EDFA的原理，我们需要了解掺铒光纤的基本结构和铒离子的能级结构。
掺铒光纤是由掺有铒离子的二氧化硅光纤组成。
铒离子是一种具有多个能级的稀土离子，它们可以吸收和发射特定波长的光。
在铒离子的能级结构中，有一个基态和多个激发态，其中最重要的是3个主要的能级：2H11/2、4S3/2和4I13/2。
这三个能级之间的能量差决定了铒离子的吸收和发射光谱。
EDFA的工作过程可以分为激发过程、吸收过程和发射过程。
1. 激发过程：当高能光（激发光）入射到掺铒光纤中时，铒离子会从基态跃迁到激发态，并存储能量。
2. 吸收过程：掺铒光纤吸收特定波长范围内的激发光，主要在波长范围为980 nm或1480 nm左右。
在吸收过程中，铒离子将吸收的能量存储在其激发态中。
3. 发射过程：当输入信号光（在通信系统中，通常为波长为1550 nm）注入到掺铒光纤中时，被吸收的能量会转移到输入信号光上，使其能量增强。
然后，铒离子会从激发态跃迁回到低能态，同时释放出存储的能量。
这个过程被称为受激发射，它通过放大输入信号光的强度来实现光信号的增益。
为了实现EDFA的放大作用，我们还需要一个泵浦光源。
泵浦光源通常使用波长为980 nm或1480 nm的激光器，以提供足够的能量来激发掺铒光纤。
下图展示了EDFA的基本结构和工作原理：收稿日期：2014-4-29；收到修改稿日期：2014-5-15基金项目：无作者简介：郭冰清（1993-），女，本科生，光电子技术科学2011级。
E-mail:tjuguobingqing@ 导师简介：胡明列（1978-），男，博士后，教授，目前研究方向为超短脉冲激光技术和光子晶体光纤2掺铒光纤激光器的工作原理郭冰清刘昭韩达明张红伟（天津大学精密仪器与光电子工程学院天津300072）摘要光纤激光器由于其特有的优点，近些年受到广泛关注和研究，而掺铒光纤激光器（EDFL）则是几种比较成熟的光纤激光器之一。
本文主要介绍了掺铒光纤激光器的工作原理，包括掺铒光纤激光器铒离子能级结构、泵浦机制和增益谱线，以及五种常见的谐振腔型，并对可调谐掺铒光纤激光器和多波长掺铒光纤激光器的工作原理进行了简单介绍。
之后简述掺铒光纤激光器的特点，比较了掺铒光纤激光器与其他激光器的优势所在，并在此基础上详述了掺铒光纤激光器在光纤通信及光纤传感方面的应用及问题。
最后对掺铒光纤激光器的发展进行了展望。
关键词激光器；工作原理和应用；掺铒光纤激光器；谐振腔中图分类号TN248文献标识码 AThe Working Principle of Doped Fiber LaserGUO Bing-qing, LIU Zhao, HAN Da-ming, ZHANG Hong-wei(College of Precision Instrument and Optoelectronics Engineering, Tianjin University,Tianjin, 300072,China)Abstract In recent years, the optic fiber lasers are paid much attention and researched, due to its special advantages. And erbium-doped fiber laser is one of the several mature fiber lasers. This paper mainly introduces the working principle of erbium-doped fiber laser, including energy level structure of erbium ion, pumping mechanism, resonant cavity, gain spectrum, and five common resonant cavity. The principle of tunable erbium-doped fiber laser and multi wavelength erbium-doped fiber laser are introduced. After that, the paper introduces the characteristic of erbium-doped fiber laser, and the advantagescomparing with other laser. And on this basis, its application in fiber communication and fiber sensing is elaborated. Finally, the prospects for the future of erbium-doped fiber laser are presented.Key words lasers; working principle and application; erbium-doped fiber lasers; resonatorOCIS codes 140.3500; 140.3510; 140.34301引言掺稀土元素光纤激光器是利用在光纤中掺杂稀土元素引起的增益机制，通过引入反馈，实现激光振荡的。
掺杂光纤激光器具有结构紧凑、微型化、全固化以及与传输光纤的通融性等特点，其可调参数多，选择范围宽。
另外，由于光纤很细，所以在光纤内可形成高功率密度。
特别是掺铒光纤激光器作为一种高性能激光源，受到越来越多的关注。
掺铒光纤具有80nm宽的增益谱轮廓，其工作波长恰好落在光纤通信的最佳波长区（1.31—1.55μm），增益比较高，而且需要的泵浦功率也比较低。
由于掺铒光纤本身就是增益介质，所以与线路的耦合损耗很小，噪声低。
因此掺铒光纤激光器广泛应用于大容量长距离光纤通信和DWDM系统以及光纤传感中。
2掺铒光纤激光器的工作原理2.1 掺铒光纤激光器的基本结构掺铒光纤激光器最本质的工作原理就是光的受激辐射放大。
作为增益介质的掺铒光纤在泵浦源的作用下，Er3+受激跃迁到抽运高能级，然后迅速通过无辐射跃迁到达激光上能级，当泵浦功率足够大时，即可在激光上能级和激光下能级实现集居数反转。
进一步引入各种形式的正反馈，使光在增益介质中往返通过，即可实现光的受激辐射放大。
当光达到极高的强度，即可形成激光输出，从而构成掺铒光纤激光器。
由此可见掺铒光纤激光器包含三个重要的部分：第一是使光受激辐射放大的增益介质；第二是激发增益介质的泵浦源；第三是使可产生波长为（1530——1560 nm ）间的激光。
上述过程对应于典型的三能级系统。
铒离子的三能级结构如图2中的右图。
当采用波长为1480 nm 的泵浦光时，基态（E 1）Er 3+被激励到4I 13/2能带中的高能级（E 3），然后通过无辐射跃迁到达4I 13/2能带中的低能级（E 2），在E 2和E 1能级间形成粒子数反转，E 2和E 1能级上的Er 3+数分布服从玻尔兹曼分布。
由于E 2和E 3能量差较小，E 3能级上的粒子数不为零，这是和典型的三能级系统不同的，可称之为准三能级系统[1]。
其他的能级对应着更为复杂的物理现象，例如激发态吸收（ESA ），而对于980 nm 和1480 nm 泵浦带而言，不会发生ESA ，因此我们在实验中广泛使用980 nm 和1489 nm 作为掺铒光纤的泵浦光源。
图2 铒离子的泵浦机制Fig. 2 pump mechanismof Erbium ion图3为掺铒光纤的荧光光谱。
由图我们可以看出，掺铒光纤拥有约80 nm （1530 nm —1610 nm ）的增益谱宽，这是实现可调谐掺铒光纤激光器和多波长掺铒光纤激光器的基础。
目前，C 波段（1530 nm —1565 nm ）的EDFL 已获广 Ground state MetaPump泛应用。
为了充分利用光纤的带宽资源，人们又致力于发展L波段（1570 nm—1610 nm）的EDFL。
但是由图可见掺铒光纤的增益是不平坦的，而L波段正处于掺铒光纤增益谱的尾部，因此L波段的EDFL必须采用更长的光纤和更高的泵浦功率，或采用高掺杂的光纤。
niaGWavele图3 掺铒光纤的荧光光谱Fig. 3 fluorescence spectrum of Erbium-dopedfiber2.4 常见的掺铒光纤激光器的谐振腔按照谐振腔的结构，可将掺铒光纤激光器分为F-P型掺铒光纤激光器、光纤谐振腔掺铒光纤激光器、光纤光栅掺铒光纤激光器、环形腔掺铒光纤激光器。
现分别对以上腔形介绍如下：2.4.1 F-P形腔图4中为F-P型腔掺铒光纤激光器。
其中二色反射镜使泵浦光完全透过，使腔内激光完全反射，输出端为部分反射镜。
掺铒光纤作为增益介质，光纤在腔内受激辐射放大后形成激光输出[1]。
该腔形要求光纤端面与镜面紧密相接，以减少反射损耗，然而，这种结构常出现以下问题：1）光纤端面与镜面存在间隙；2）光纤端面成劈形；3）光纤端面与镜面安装成倾角；4）光纤端面形成凹面[2]。
所有这些情况将对激光输出产生不好的影响，并且镜面的膜层可能因为较高的泵浦功率而受到破坏。
因此这种激光器很难得到实际应用。
图4 F-P 型掺铒光纤激光器Fig. 4 F-P-type erbium-doped fiber laser2.4.2 光纤谐振腔掺铒光纤激光器图5为光纤谐振腔掺铒光纤激光器。
掺铒光纤两端与两个Sagnac 光纤环镜相接。
Sagnac 光纤环镜由一个光纤耦合器及光纤组成。
左端光纤环镜的耦合器对波长为λ的腔内激光的耦合率是50%，腔内激光入射至耦合器时在光纤环内形成强度相等的顺时针和逆时针传播的光，当它们再次在输入端相遇时经历了相同的相移，干涉相长的结果使其完全反射回腔内。
由于此光纤环镜的耦合器对波长为λp 的泵浦光的耦合率近似为零，因而使泵浦光完全透过，因此，左端光线环镜相当于二色反射镜。
输出端（即右端）Sagnac 光纤环镜耦合器的耦合率偏离50%，因此相当于部分反射镜[1]。
图5 光纤谐振腔掺铒光纤激光器 Pump Dichroic PartialEDF PumpOutput Fiberloop mirror Fiber loopmirror Couple OutputFig. 5 Fiber resonator erbium-doped fiberlaser2.4.3 光纤光栅激光器自Kashyap 首次将光纤光栅应用于光纤激光器以来, 光纤光栅激光器愈受重视。
光纤光栅激光器具有与光纤的兼容性好、结构简单、波长选择容易、窄线宽、抗电磁干扰能力强、稳定性高等优点[3]。
图6为DBR 掺铒光纤激光器。
其特点是将光纤光栅直接刻写在掺铒光纤的两端，与增益区分开。
光纤光栅对腔内激光全反射或部分反射，对泵浦光则高度透射。
可见光纤光栅的作用类似一个具有波长选择作用的反射镜面，将位于光栅最大反射率附近的一定波长的纵模分离出来，所以我们可将DBR 光纤激光器理解为反射率与频率有关的端面式F-P 腔激光器[1,4]。
图 6 DBR 掺铒光纤激光器Fig. 6 DBR erbium-doped fiber laser图7为DFB 掺铒光纤激光器。
其特点是光纤光栅直接刻写在掺杂光纤上。
衍射光栅使增益介质内的折射率或增益产生周期性变化，通过前向波与反向波的耦合，实现了分布式的光反馈。
如果某一个模式的阈值增益明显小于其他模的阈值增益，就可以实现这一模式的动态单模工作。
和DBR 光纤激光器相比，DFB 光纤激光器只用一个光栅来实现光反馈和波长选择, 因而频率稳定性更好, 还避免了分布布拉格反射激光器谐振腔中掺铒光纤与光栅的熔接损耗[1,4]。
PumpFBG FBG EDF Outpu图7 DFB 掺铒光纤激光器Fig. 7 DFB erbium-doped fiber laser2.4.4 环形腔掺铒光纤激光器图8为环形腔掺铒光纤激光器。
