轴承游隙标准[详]

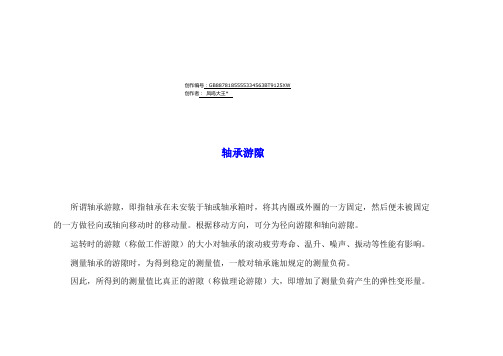

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*轴承游隙所谓轴承游隙，即指轴承在未安装于轴或轴承箱时，将其内圈或外圈的一方固定，然后便未被固定的一方做径向或轴向移动时的移动量。

根据移动方向，可分为径向游隙和轴向游隙。

运转时的游隙（称做工作游隙）的大小对轴承的滚动疲劳寿命、温升、噪声、振动等性能有影响。

测量轴承的游隙时，为得到稳定的测量值，一般对轴承施加规定的测量负荷。

因此，所得到的测量值比真正的游隙（称做理论游隙）大，即增加了测量负荷产生的弹性变形量。

但对于滚子轴承来说，由于该弹性变形量较小，可以忽略不计。

安装前轴承的内部游隙一般用理论游隙表示。

游隙的选择从理论游隙减去轴承安装在轴上或外壳内时因过盈配合产生的套圈的膨胀量或收缩后的游隙称做“安装游隙”。

在安装游隙上加减因轴承内部温差产生的尺寸变动量后的游隙称做“有效游隙”。

轴承安装有机械上承受一定的负荷放置时的游隙，即有效游隙加上轴承负荷产生的弹性变形量后的以便称做“工作游隙”。

如图１所示，当工作游隙为微负值时，轴承的疲劳寿命最长但随着负游隙的增大疲劳寿命同显著下降。

因此，选择轴承的游隙时，一般使工作游隙为零或略为正为宜。

图１工作游隙与疲劳寿命的关系另外，需提高轴承的刚性或需降低噪声时，工作游隙要进一步取负值，而在轴承温升剧烈时，工作游隙则要进一步取正值等等，还必须根据使用条件做具体分析。

color=#000000>表１深沟球轴承（圆柱孔）的径向游隙单位um表２调心球轴承的径向游隙（１）圆柱孔轴承单位 um表２调心球轴承的径向游隙表５四列圆柱滚子轴承的径向游隙（圆柱孔）单位 um表３圆柱滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（２）圆锥孔轴承单位 um轴承类型的选择选择轴承类型时，全面掌握轴承的使用条件是至关重要的。

下表列出了主要的分析项目:具有所需旋转精度的轴承类型[轴承的尺寸精度和旋转精度已由GB按轴承类型标准化了]创作编号：GB8878185555334563BT9125XW 创作者：凤呜大王*。

轴承游隙标准轴承内部游隙（初始间隙）是指轴承安装在轴或壳体上之前的内部间隙量。

如下图所示，当内圈或外圈中的一个固定，另一个可以自由移动时，位移可以在轴向或径向发生，该位移量（径向或轴向）称为内部间隙，根据方向，称为径向游隙或轴向游隙。

当测量轴承的内部间隙时，向滚道施加轻微的测量负载，以便可以准确测量内部间隙，然而，此时，轴承在测量载荷下发生轻微弹性变形，间隙测量值（测量间隙）略大于真实间隙，必须补偿真实轴承间隙与弹性变形导致的增加量之间的差异，这些补偿值如下表所示。

一、游隙选择。

运行条件下轴承的内部间隙（有效间隙）通常小于安装和运行前相同轴承的初始间隙，这是由包括轴承配合、内外环之间的温差等因素造成的。

由于轴承的工作间隙会影响轴承寿命、发热、振动、噪声等，因此在选择最合适的轴承游隙时必须慎之又慎。

初始间隙和工作（有效）间隙之间的内部间隙差（过盈配合引起的间隙减少量，或由于内外环之间的温差引起的间隙变化）可以通过公式δff=δ-(δf+δ)计算，其中：δff代表有效内部间隙，单位毫米；δ代表轴承内部间隙，单位毫米；δf代表因干涉而减少的间隙量，单位毫米；δ代表内外环温差引起的间隙减少量，单位毫米。

当轴承以过盈配合安装在轴和壳体上时，内圈将膨胀，外圈将收缩，从而减少轴承的内部间隙，膨胀或收缩量取决于轴承的形状、轴或壳体的形状、各个零件的尺寸以及所用材料的类型。

差分的范围约为有效干扰的70%-90%，可以通过公式δf=(0.70~0.90)·Δdeff计算，其中：δf代表因干涉而减少的间隙量，单位毫米；Δdeff代表有效干扰，单位毫米。

在操作过程中，通常外圈比内圈或旋转部件的温度低5到10C，然而，如果壳体的冷却效果大，则轴连接到热源，或加热物质通过空心轴传导，内外圈之间的温差可能更大，因此，由于内外圈的胀差，内部间隙量进一步减少，可以通过公式δ=α·Δ·D计算，其中：δ代表由于热差而减少的间隙量，单位毫米；α代表轴承钢线膨胀系数12.5x10/°C；Δ代表内外环温差，单位°C；D代表外圈滚道直径，单位毫米。

轴承游隙标准查询C3——向心轴承径向游隙，比标准游隙大；MC3——小型、微型球轴承径向游隙标准游隙。

详细如下：C1——向心轴承径向游隙，比C2游隙小。

C2——向心轴承径向游隙，比标准游隙小。

CN（省略）——向心轴承径向标准游隙。

C3——向心轴承径向游隙，比标准游隙大。

C4——向心轴承径向游隙，比C3游隙大。

C5——向心轴承径向游隙，比C4游隙大。

CC1——圆柱滚子轴承（不可互换）径向游隙，比CC2游隙小。

CC2——圆柱滚子轴承（不可互换）径向游隙，比标准游隙小。

CC——圆柱滚子轴承（不可互换）径向标准游隙。

CC3——圆柱滚子轴承（不可互换）径向游隙，比标准游隙大。

CC4——圆柱滚子轴承（不可互换）径向游隙，比CC3游隙大。

CC5——圆柱滚子轴承（不可互换）径向游隙，比CC4游隙大。

MC1——小型，微型球轴承径向游隙，比MC2游隙小。

MC2——小型，微型球轴承径向游隙，比MC3游隙小。

MC3——小型，微型球轴承径向游隙标准游隙。

MC4——小型，微型球轴承径向游隙，比MC3游隙大。

MC5——小型，微型球轴承径向游隙，比MC4游隙大。

MC6——小型，微型球轴承径向游隙，比MC5游隙大。

CM——电机用深沟球轴承，圆柱滚子轴承的径向游隙。

CT——电机用圆柱滚子轴承的径向游隙如何测量滚动轴承的游隙合适的安装游隙有助于滚动轴承的正常工作。

游隙过小，滚动轴承温度升高，无法正常工作，以至滚动体卡死；游隙过大，设备振动大，滚动轴承噪声大。

径向游隙的检查方法如下：一、感觉法1、有手转动轴承，轴承应平稳灵活无卡涩现象。

2、用手晃动轴承外圈，即使径向游隙只有0.01mm，轴承最上面一点的轴向移动量，也有0.10~0.15mm。

这种方法专用于单列向心球轴承。

二、测量法1、用塞尺检查，确认滚动轴承最大负荷部位，在与其成180°的滚动体与外(内)圈之间塞入塞尺，松紧相宜的塞尺厚度即为轴承径向游隙。

这种方法广泛应用于调心轴承和圆柱滚子轴承。

NSK轴承游隙的标准范围通常在0.010mm至0.040mm之间，但这个范围可能会根据过盈量、刚度、材料和壳体温度的变化而有所调整。

此外，NSK轴承游隙的选择还会受到应用场景的影响。

例如，在需要精确测量的场合，如高速旋转或高载荷的环境下，可能需要使用CM游隙，这是一种精确测量的轴承游隙标准，可以提供更好的运动控制和更高的刚性。

同时，根据不同的精度要求，轴承的游隙可能会有所不同。

例如，一些高精度、高速或高负荷的应用可能需要更小的游隙，以确保轴承在运行时的稳定性和准确性。

综上所述，NSK轴承游隙的标准应根据实际需求和应用场景进行选择，以确保轴承的性能和寿命。

如有需要，建议咨询专业工程师或NSK官方客服。

轴承游隙所谓轴承游隙，即指轴承在未安装于轴或轴承箱时，将其内圈或外圈的一方固定，然后便未被固定的一方做径向或轴向移动时的移动量。

根据移动方向，可分为径向游隙和轴向游隙。

运转时的游隙（称做工作游隙）的大小对轴承的滚动疲劳寿命、温升、噪声、振动等性能有影响。

测量轴承的游隙时，为得到稳定的测量值，一般对轴承施加规定的测量负荷。

因此，所得到的测量值比真正的游隙（称做理论游隙）大，即增加了测量负荷产生的弹性变形量。

但对于滚子轴承来说，由于该弹性变形量较小，可以忽略不计。

安装前轴承的内部游隙一般用理论游隙表示。

游隙的选择从理论游隙减去轴承安装在轴上或外壳内时因过盈配合产生的套圈的膨胀量或收缩后的游隙称做“安装游隙”。

在安装游隙上加减因轴承内部温差产生的尺寸变动量后的游隙称做“有效游隙”。

轴承安装有机械上承受一定的负荷放置时的游隙，即有效游隙加上轴承负荷产生的弹性变形量后的以便称做“工作游隙”。

如图１所示，当工作游隙为微负值时，轴承的疲劳寿命最长但随着负游隙的增大疲劳寿命同显着下降。

因此，选择轴承的游隙时，一般使工作游隙为零或略为正为宜。

图１工作游隙与疲劳寿命的关系另外，需提高轴承的刚性或需降低噪声时，工作游隙要进一步取负值，而在轴承温升剧烈时，工作游隙则要进一步取正值等等，还必须根据使用条件做具体分析。

color=#000000>表１深沟球轴承（圆柱孔）的径向游隙单位um表２调心球轴承的径向游隙（１）圆柱孔轴承单位 um表２调心球轴承的径向游隙（２）圆锥孔轴承单位 um表５四列圆柱滚子轴承的径向游隙（圆柱孔）单位 um表３圆柱滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（２）圆锥孔轴承单位 um轴承类型的选择选择轴承类型时，全面掌握轴承的使用条件是至关重要的。

下表列出了主要的分析项目:具有所需旋转精度的轴承类型[轴承的尺寸精度和旋转精度已由GB按轴承类型标准化了]。

轴承游隙标准发布时间：2013/7/18轴承游隙的选择原则一、游隙的选择原则：1、采用较紧配合，外圈温差较大、需要降低摩擦力矩及深沟球轴承承受较大轴向负荷或需改善调心性能的场合，宜采用大游隙组。

2、当旋转精度要求较高或需严格限制轴向位移时，宜采用小游隙组。

二、与游隙有关的因素：1、轴承圈与轴的配合。

2、轴承外圈与外壳孔的配合。

3、温度的影响。

注：径向游隙减少量与配合零件的实际有效过盈量大小、相配轴径大小、外壳孔的壁厚有关。

1、实际有效过盈量(圈)应为：△dy = 2/3△d–G* △d为名义过盈量，G*为过盈配合的压平尺寸。

2、实际有效过盈量(外圈)应为：△Dy = 2/3△D–G* △D为名义过盈量，G*为过盈配合的压平尺寸。

3、产生的热量将导致轴承部温度升高，继而引起轴、轴承座和轴承零件的膨胀。

游隙可以增大或减小，这取决于轴和轴承座的材料，以及轴承和轴承支承部件之间的温度剃度。

三、游隙的计算公式：(1):配合的影响1、轴承圈与钢质实心轴：△j =△dy * d/h2、轴承圈与钢质空心轴：△j =△dy * F(d)F(d) = d/h * [(d/d1)2 -1]/[(d/d1)2 - (d/h)2]3、轴承外圈与钢质实体外壳：△A =△Dy * H/D4、轴承外圈与钢质薄壁外壳：△A =△Dy * F(D)F(D) = H/D * [(F/D)2 - 1]/[(F/D)2 - (H/D)2]5、轴承外圈与灰铸铁外壳：△A =△Dy * [F(D)–0.15 ]6、轴承外圈与轻金属外壳：△A =△Dy * [F(D)–0.25 ]注:△j --圈滚道挡边直径的扩量(um)。

△dy—轴颈有效过盈量(um)。

d --轴承径公称尺寸(mm)。

h --圈滚道挡边直径(mm)。

B --轴承宽度(mm)。

d1 --空心轴径(mm)。

△A --外圈滚道挡边直径的收缩量(mm)。

△Dy --外壳孔直径实际有效过盈量(um)。

轴承游隙所谓轴承游隙，即指轴承在未安装于轴或轴承箱时，将其内圈或外圈的一方固定，然后便未被固定的一方做径向或轴向移动时的移动量。

根据移动方向，可分为径向游隙和轴向游隙。

运转时的游隙（称做工作游隙）的大小对轴承的滚动疲劳寿命、温升、噪声、振动等性能有影响。

测量轴承的游隙时，为得到稳定的测量值，一般对轴承施加规定的测量负荷。

因此，所得到的测量值比真正的游隙（称做理论游隙）大，即增加了测量负荷产生的弹性变形量。

但对于滚子轴承来说，由于该弹性变形量较小，可以忽略不计。

安装前轴承的内部游隙一般用理论游隙表示。

游隙的选择从理论游隙减去轴承安装在轴上或外壳内时因过盈配合产生的套圈的膨胀量或收缩后的游隙称做“安装游隙”。

在安装游隙上加减因轴承内部温差产生的尺寸变动量后的游隙称做“有效游隙”。

轴承安装有机械上承受一定的负荷放置时的游隙，即有效游隙加上轴承负荷产生的弹性变形量后的以便称- -.可修编-做“工作游隙”。

如图１所示，当工作游隙为微负值时，轴承的疲劳寿命最长但随着负游隙的增大疲劳寿命同显著下降。

因此，选择轴承的游隙时，一般使工作游隙为零或略为正为宜。

图１工作游隙与疲劳寿命的关系另外，需提高轴承的刚性或需降低噪声时，工作游隙要进一步取负值，而在轴承温升剧烈时，工作游隙则要进一步取正值等等，还必须根据使用条件做具体分析。

- -.可修编-- -.可修编-表２调心球轴承的径向游隙- -.可修编-表２调心球轴承的径向游隙- -.可修编-- -.可修编-表３圆柱滚子轴承的径向游隙（１）圆柱孔轴承单位um- -.可修编-- -.可修编-表４调心滚子轴承的径向游隙（１）圆柱孔轴承单位um- -.可修编-- -.可修编-表４调心滚子轴承的径向游隙（２）圆锥孔轴承单位um- -.可修编-- -.可修编-轴承类型的选择- -.可修编-选择轴承类型时，全面掌握轴承的使用条件是至关重要的。

下表列出了主要的分析项目:具有所需旋转精度的轴承类型[轴承的尺寸精度和旋转精度已由GB按轴承类型标准化了]- -.可修编-- -.可修编-。

所谓轴承游隙，即指轴承在未安装于轴或轴承箱时，将其内圈或外圈的一方固定，然后便未被固定的一方做径向或轴向移动时的移动量。

根据移动方向，可分为径向游隙和轴向游隙。

运转时的游隙（称做工作游隙）的大小对轴承的滚动疲劳寿命、温升、噪声、振动等性能有影响.测量轴承的游隙时,为得到稳定的测量值，一般对轴承施加规定的测量负荷。

因此，所得到的测量值比真正的游隙（称做理论游隙）大，即增加了测量负荷产生的弹性变形量。

但对于滚子轴承来说，由于该弹性变形量较小，可以忽略不计.安装前轴承的内部游隙一般用理论游隙表示。

游隙的选择从理论游隙减去轴承安装在轴上或外壳内时因过盈配合产生的套圈的膨胀量或收缩后的游隙称做“安装游隙”。

在安装游隙上加减因轴承内部温差产生的尺寸变动量后的游隙称做“有效游隙”。

轴承安装有机械上承受一定的负荷放置时的游隙，即有效游隙加上轴承负荷产生的弹性变形量后的以便称做“工作游隙”。

如图１所示，当工作游隙为微负值时，轴承的疲劳寿命最长但随着负游隙的增大疲劳寿命同显著下降。

因此，选择轴承的游隙时，一般使工作游隙为零或略为正为宜。

图１工作游隙与疲劳寿命的关系另外，需提高轴承的刚性或需降低噪声时，工作游隙要进一步取负值，而在轴承温升剧烈时，工作游隙则要进一步取正值等等，还必须根据使用条件做具体分析。

表１深沟球轴承（圆柱孔）的径向游隙单位um表２调心球轴承的径向游隙（１）圆柱孔轴承单位um表２调心球轴承的径向游隙（２）圆锥孔轴承单位um表３圆柱滚子轴承的径向游隙（１）圆柱孔轴承单位um表４调心滚子轴承的径向游隙（２）圆锥孔轴承单位um轴承类型的选择选择轴承类型时，全面掌握轴承的使用条件是至关重要的。

下表列出了主要的分析项目:具有所需旋转精度的轴承类型[轴承的尺寸精度和旋转精度已由GB按轴承类型标准化了]。

轴承轴向游隙标准轴承是机械设备中常见的零部件，其性能直接影响到设备的使用寿命和运行效率。

而轴向游隙作为轴承的重要参数之一，对轴承的工作性能有着重要的影响。

因此，轴向游隙的标准化对于保证轴承的质量和性能具有重要意义。

轴向游隙是指轴承在安装后，轴承内外圈之间的空隙。

合适的轴向游隙可以保证轴承在工作时具有一定的变形能力和适当的预紧力，从而保证轴承在高速旋转和振动条件下的正常工作。

而不合适的轴向游隙则会导致轴承在工作时产生过大的摩擦和磨损，甚至导致轴承的过早损坏。

为了规范轴承的轴向游隙，国际上制定了相应的标准。

目前，常见的轴向游隙标准有ISO、GB、ANSI等。

这些标准对于轴承的制造、安装和使用提供了明确的指导，保证了轴承在不同工况下的稳定性和可靠性。

在轴向游隙标准中，通常会包括轴承的型号、尺寸、公差、轴向游隙范围等内容。

其中，轴向游隙范围是最为关键的参数之一。

轴向游隙范围的选择要根据轴承的使用条件和工作要求来确定，一般来说，对于高速旋转和高精度要求的设备，轴向游隙范围会相对较小，以保证轴承的稳定性和精度；而对于低速大载荷的设备，轴向游隙范围则可以适当放大，以提高轴承的承载能力和工作寿命。

除了轴向游隙范围外，轴向游隙标准中还会对轴承的安装和使用提出相应的要求。

例如，对于轴承的安装精度、轴承的预紧力、轴承的润滑和密封等方面都会有明确的规定，以保证轴承在工作时能够发挥最佳的性能。

总的来说，轴向游隙标准的制定和执行，对于保证轴承的质量和性能具有重要的意义。

只有严格按照标准要求进行制造、安装和使用，才能够保证轴承在各种工况下都能够稳定可靠地工作。

因此，对于轴承制造商、设备制造商和使用单位来说，都应该重视轴向游隙标准，严格执行标准要求，以提高设备的可靠性和使用寿命。

综上所述，轴向游隙标准作为轴承质量和性能的重要保证，对于轴承的制造、安装和使用具有重要的意义。

只有严格按照标准要求进行操作，才能够保证轴承在工作时具有良好的稳定性和可靠性。

表１深沟球轴承（圆柱孔）的径向游隙单位u m表２调心球轴承的径向游隙（１）圆柱孔轴承单位 um表２调心球轴承的径向游隙（２）圆锥孔轴承单位 um表５四列圆柱滚子轴承的径向游隙（圆柱孔）单位 um表３圆柱滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（２）圆锥孔轴承单位 um轴承游隙标准查询业讲法：所谓内部游隙是轴承外轮、内轮、钢球间的游隙量。

一般固定内轮把外轮上下方向运动时的运动量称为径向游隙，左右方向运动时的运动量称为轴向游隙。

在轴承运转中，内部游隙的大小是左右振动、发热、疲劳寿命等性能的主要因素。

深沟球轴承用普通径向内部游隙表示，在实际测定中，为了得到稳定的测定值，加上了规定的负载，因轴承的弹性变形，此时的测定值比实际值大，所以经过修正可求得真正的游隙。

径向内部游隙和轴向内部游隙的关系：轴向内部游隙由钢球直径、内外轮沟道半径、径向内部游隙的值决定，是普通径向游隙的10倍左右。

作为想减小安装后的轴向内部游隙，选择小的径向游隙和大的过盈量配合是危险的。

游隙的常见代号：C3——向心轴承径向游隙，比标准游隙大；MC3——小型、微型球轴承径向游隙标准游隙。

详细如下：C1——向心轴承径向游隙，比C2游隙小。

C2——向心轴承径向游隙，比标准游隙小。

CN（省略）——向心轴承径向标准游隙。

C3——向心轴承径向游隙，比标准游隙大。

C4——向心轴承径向游隙，比C3游隙大。

C5——向心轴承径向游隙，比C4游隙大。

CC1——圆柱滚子轴承（不可互换）径向游隙，比CC2游隙小。

CC2——圆柱滚子轴承（不可互换）径向游隙，比标准游隙小。

CC——圆柱滚子轴承（不可互换）径向标准游隙。

CC3——圆柱滚子轴承（不可互换）径向游隙，比标准游隙大。

CC4——圆柱滚子轴承（不可互换）径向游隙，比CC3游隙大。

CC5——圆柱滚子轴承（不可互换）径向游隙，比CC4游隙大。
