悬挑式双排外架工程施工方案审批表沁源县文化中心建设项目悬挑式双排外脚手架施工方案文件编号：SJ/CJ·WHZX·16—2013审批：审核：编制：山西四建集团有限公司沁源县文化中心建设工程二〇一三年九月目录一、工程概况二、编制依据三、设计要求四、搭设要求五、脚手架的检查与验收六、外脚手架搭设的安全技术措施七、脚手架拆除的安全技术措施一、工程概况本工程为沁源县文化中心，位于沁源县河西区人民路东侧，河西村南侧。
主要拟建建筑物沁源县文化中心长为145。
5m，宽为63。
95m。
建筑主体地下1层,地上2层，局部4层，建筑物高度为6。
6m（影剧院舞台上空建筑高度为17m）,框架结构、钢结构。
基础为条形基础+防水板，基础底标高为-7.35m、-6.35m、-5.35m、-3。
3m。
二、编制依据2。
1、沁源县文化中心施工图纸;2。
2、《建筑施工安全检查标准》JGJ59-20112。
3、《建筑结构荷载规范》GB50009—20122.4、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—20112.5、《建筑施工手册》（缩印本第四版)2.6、《山西四建集团技术管理手册》（2012版）三、设计要求3。
1、方案设计根据进度计划安排,为能够及时对地下室外墙防水及回填土工程进行施工，本工程采用悬挑式双排外脚手架，架体从地下室顶板开始悬挑，C区悬挑层数为两层，A、B区悬挑层数为一层；地下室采用落地式双排外架。
3。
1。
1、架体立杆采用单立管，采用的钢管类型为48×3.0mm.3。
1.2、搭设尺寸为：架体立杆的纵距1。
50米,立杆的横距0。
80米，步距1。
8米，内立杆距墙0.3米。
3.1。
3、连墙件采用2步2跨，竖向间距3.6米，水平间距3.0米，梅花形布置. 连墙件设置，A、C采用架体与剪力墙的预埋钢管双扣件连接（如下图），B区采用与框架柱连接。
3.1.4、悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.20米，建筑物内锚固长度1.80米。
悬挑脚手架专项施工方案最新完整版一、工程概况本项目为悬挑脚手架专项施工工程，工程地点位于XXX市区，主要包括一栋高层建筑的外墙装修及维护。
建筑高度为98米，共30层，建筑结构为钢筋混凝土框架结构。
根据工程特点，决定采用悬挑脚手架施工工艺。
本工程悬挑脚手架搭设范围包括建筑物的四周，脚手架搭设高度为90米。
二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 组织技术骨干学习悬挑脚手架施工技术规范，掌握悬挑脚手架施工要领。
2. 根据工程特点，编制详细的悬挑脚手架施工方案，明确施工工艺、技术要求及质量标准。
3. 组织专家对施工方案进行评审，确保方案的合理性和可行性。
4. 对施工人员进行技术培训，使其熟悉悬挑脚手架的搭设、使用和拆除方法。
（二）、物资准备工作1. 根据施工方案，计算主要材料需用量，包括：- 钢管：约120吨- 扣件：约5万个- 脚手板：约2000平方米- 安全防护网：约1500平方米- 悬挑梁：约60吨2. 选择合格的供应商，确保材料的质量和供应及时。
3. 对进场的材料进行验收，检查合格证、质保书等相关资料，确保材料质量。
4. 对钢管、扣件等主要材料进行外观检查，要求表面无裂纹、变形、磨损等缺陷。
5. 对悬挑梁进行预加工，确保尺寸、焊接质量符合设计要求。
6. 储备足够的施工工具、设备，包括电焊机、气割设备、手动葫芦等。
三、一般规定1. 本工程悬挑脚手架施工应严格遵守国家和地方的相关法律法规，以及《建筑施工扣件式钢管脚手架安全技术规范》、《建筑施工高处作业安全技术规范》等标准规范。
2. 脚手架施工前，必须对现场施工人员进行安全技术交底，确保施工人员了解施工过程中的安全注意事项和应急处理措施。
3. 悬挑脚手架施工前，应编制详细的施工方案，并经专家评审通过后报监理单位批准，施工过程中应严格按照施工方案执行。
4. 脚手架搭设前，应对施工现场进行清理，确保搭设场地平整、坚实，无杂物。
5. 悬挑脚手架的搭设、使用和拆除作业，应在白天进行，如需夜间作业，应确保有足够的照明。

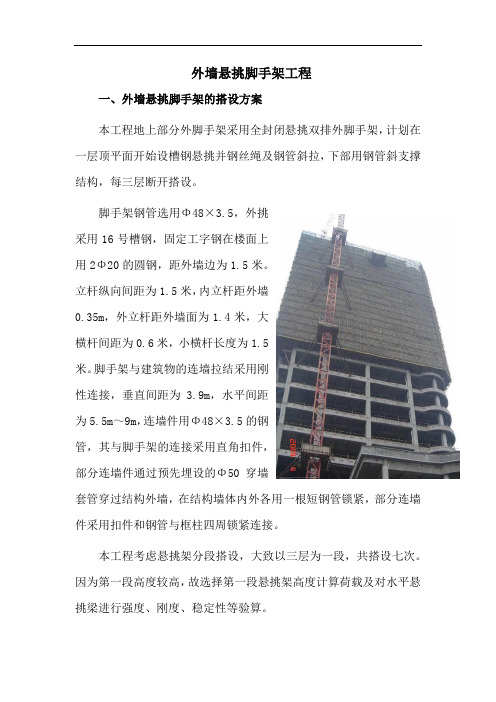

外墙悬挑脚手架工程一、外墙悬挑脚手架的搭设方案本工程地上部分外脚手架采用全封闭悬挑双排外脚手架，计划在一层顶平面开始设槽钢悬挑并钢丝绳及钢管斜拉，下部用钢管斜支撑结构，每三层断开搭设。
脚手架钢管选用Φ48×3.5，外挑采用16号槽钢，固定工字钢在楼面上用2Φ20的圆钢，距外墙边为1.5米。
立杆纵向间距为1.5米，内立杆距外墙0.35m，外立杆距外墙面为1.4米，大横杆间距为0.6米，小横杆长度为1.5米。
脚手架与建筑物的连墙拉结采用刚性连接，垂直间距为 3.9m，水平间距为5.5m～9m，连墙件用Φ48×3.5的钢管，其与脚手架的连接采用直角扣件，部分连墙件通过预先埋设的Φ50穿墙套管穿过结构外墙，在结构墙体内外各用一根短钢管锁紧，部分连墙件采用扣件和钢管与框柱四周锁紧连接。
本工程考虑悬挑架分段搭设，大致以三层为一段，共搭设七次。
因为第一段高度较高，故选择第一段悬挑架高度计算荷载及对水平悬挑梁进行强度、刚度、稳定性等验算。
二、悬挑脚手架的材质及构造要求1、脚手架材质要求(1)、钢梁必须符合16#槽钢要求，钢管外径为48mm，壁厚不小于3.5mm，必须涂有防锈漆，有严重锈蚀、弯曲、压扁或有裂缝的钢管严禁使用。
(2)、扣件要有出厂合格证，有脆裂、变形、滑丝的扣件禁止使用，扣件表面应进行防锈处理，扣件活动部位应能灵活转动。
当扣件夹紧钢管时，开口处的最小距离不应小于5mm。
(3)、密目式安全网应紧随架体搭设高度满挂，密目式安全网的目数为在网上任意一处100mm×100mm＝10000mm2的面积上大于2000目。
使用的密目式安全网须是建设部认证产品。
(4)、所有材料未经报审检验合格的均不得用于本脚手架工程中。
2、搭设构造要求(1)、立杆立杆接头除顶层顶步外，其余各层各步接头必须采用对接扣件连接，立杆与大横杆采用直角扣件连接。
接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并且在高度方向至少错开1500mm；各接头中心距主节点的距离不大于步距的1/3。
悬挑式脚手架专项施工方案完整版 (一)
悬挑式脚手架是一种常见的高空施工设备，其安全性和可靠性对于施工过程至关重要。
为了确保施工质量和工作人员的安全，需要制定完整的施工方案。
下面将对悬挑式脚手架专项施工方案进行一份详细的介绍。
一、施工前准备工作
1.1 确定施工范围和施工期限。
1.2 准备相关安全防护设备，如安全带、防护网等。
1.3 进行现场勘测和测量，制定详细的施工方案。
1.4 培训工作人员，使他们熟悉该设备的使用方法和注意事项。
1.5 确定施工现场的通行路线和使用区域，避免施工设备阻碍周围交通。
二、脚手架搭设
2.1 确定悬挑式脚手架的搭设位置和高度。
2.2 在搭设位置上进行平整处理，保证脚手架的稳定性和牢固性。
2.3 根据测量结果和设计要求进行精确的脚手架搭设。
2.4 对悬挑式脚手架进行必要的安全检查和调整。
三、悬挑式脚手架使用
3.1 工作人员在上下悬挑式脚手架时必须佩戴安全带，并使用防护设
备进行保护。
3.2 悬挑式脚手架使用期间，严禁超载和异物进入。
3.3 悬挑式脚手架使用期间，要定期进行检查和维护，保持其状态良好。
3.4 悬挑式脚手架使用完毕后，要进行拆卸和清理，保证施工现场的
卫生和整洁。
总之，悬挑式脚手架是高空施工不可缺少的重要设备，因此，必须严
格遵守明确的施工方案和操作规程，确保施工质量和工作人员的安全。
同时，施工单位应定期进行设备维护和检查，及时发现和解决存在的
问题，以确保悬挑式脚手架的完好性和使用寿命。
钢管悬挑外脚手架施工方案施工前准备：1.确定脚手架的使用范围和施工高度，合理设计悬挑长度和支撑点位置，确保整个施工过程的安全性和稳定性。
2.按照设计要求预制好所需的钢管、扣件、钢板等脚手架组件。
3.对施工区域进行彻底的清理，确保地面平整，没有杂物和障碍物。
具体施工步骤：1.搭设基础脚手架：根据设计要求，在地面上搭设一层基础脚手架，高度为悬挑高度的1/3、使用钢管和扣件进行固定和连接，保证基础脚手架的稳定。
2.完善支撑结构：在基础脚手架上设置支撑立柱，根据设计要求将支撑立柱与基础脚手架连接，以增加整个脚手架的稳定性。
3.安装悬挑结构：在支撑立柱上设置悬挑横梁，根据设计要求安装悬挑横梁，使用扣件进行固定。
4.安装悬挑架体：在悬挑横梁上设置悬挑架体，即用钢板搭建出人工作业或材料存放的平台。
通过扣件进行固定和连接。
5.安全防护措施：在外侧的悬挑架体上设置安全护栏，可以使用钢管和网格板等材料进行围护，以确保工作人员的人身安全。
6.检查和修整：搭设完成后，对整个悬挑外脚手架进行检查和修整，确保脚手架的稳定性和安全性。
7.施工期间的维护管理：在使用过程中，定期检查脚手架的稳定性和安全性，及时进行维护和修理，确保施工期间的安全。
安全措施：1.施工人员应按照有关安全规定穿戴好安全帽、防滑鞋、安全绳等个人防护装备。
2.在悬挑架体的周围设置明确的警示标志，提醒周围工作人员注意脚手架的存在。
3.在施工现场设置专人负责脚手架的安全管理和维护。
4.施工期间禁止在脚手架上运送超过规定重量的材料或设备。
5.定期检查悬挑外脚手架的安全状态，及时处理发现的安全隐患。
6.若在外墙施工过程中遇到恶劣天气，及时停工，确保工人和脚手架的安全。
总结：钢管悬挑外脚手架的施工方案应根据具体的工程需求进行设计和实施，保证施工过程的安全性和稳定性。
在施工前要对施工现场进行充分的准备和清理，将脚手架的组件预制好，并按照设计要求一步一步进行搭设和固定。
脚手架施工方案-悬挑一、悬挑脚手架概述悬挑脚手架是一种特殊设计的脚手架形式，常用于需要悬挑支撑的场合，如建筑外墙的装修、维修等工程。
悬挑脚手架的施工要求严格，需要严密的计划和操作流程，以确保施工安全和效率。
二、悬挑脚手架设计1. 结构设计悬挑脚手架的结构设计必须经过专业设计师的认真设计和计算，确保其承载能力和稳定性。
合理的结构设计能够有效减少施工过程中的安全隐患。
2. 材料选用悬挑脚手架的材料选用也至关重要，通常要选择耐腐蚀、承重能力强的材料，以保证脚手架的使用寿命和安全性。
三、悬挑脚手架施工步骤1. 确定施工方案在悬挑脚手架施工前，必须制定详细的施工方案，包括工程量测算、计划排程、材料准备等内容。
2. 安装基础支撑在悬挑脚手架施工过程中，首先要安装基础支撑，确保支撑牢固稳定。
3. 搭建脚手架架体根据设计要求，搭建脚手架的架体，注意连接件的搭建和扎实，确保整体结构牢固。
4. 安装悬挑支撑系统接下来要安装悬挑支撑系统，如悬挑臂、对角撑等，确保支撑的稳定和安全。
5. 安全检查与验收完成悬挑脚手架的搭建后，必须进行全面的安全检查，包括结构稳定性、承载能力等方面，确保施工安全，并进行验收。
四、悬挑脚手架施工注意事项1. 严格按照设计要求进行施工，不得超负荷使用脚手架。
2. 施工现场要保持整洁，确保作业通道畅通，杜绝乱堆乱放。
3. 施工过程中要注意天气变化，遇到恶劣天气要及时停工。
4. 严格遵守安全操作规程，所有施工人员必须戴好安全帽、安全带等个人防护装备。
五、结语悬挑脚手架作为建筑施工中常见的工具，其施工方案的制定和执行对于工程的安全和效率至关重要。
通过严格遵守规范要求，确保脚手架的稳固性和安全性，可以有效保障施工人员的生命财产安全，实现工程施工的顺利进行。
悬挑脚手架施工方案悬挑脚手架施工方案悬挑梁：采用I18工字钢，锚固长度为1.70m，每道钢梁设置φ16钢丝绳作为保险绳。
墙外处悬挑1.25m，梁根部及外墙内侧处采用3根φ20压环圆钢地锚固定，φ20 U型螺杆在浇楼板砼时预埋，同时采用两根直径18，长1500mm HRB335级钢筋进行加强。
第一根圆钢锚固距工字钢末端200，第一根与第二根间距200，第三根圆钢锚固间距离建筑物边沿为100，锚固圆钢与工字钢间采用木楔塞紧。
工字钢前端立杆部位需焊接定位钢筋。
定距定位：放样悬挑梁位置并做好标记。
悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力，悬挑长度应按设计确定。
普通主梁悬挑时，立杆直接支承在悬挑梁上，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同；上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。
通常采用在挑梁或纵向联粱上焊接150-200mm、外径ΦXXX的钢管或外径Φ25mm的钢筋，立杆套在其外，并同时在立杆下部设置扫地杆。
阳角处理：悬挑外架搭设阳角处，如“平面布置图”与“立面示意图1”中所示施工，除去45度角倾斜的工字钢为4m外，其余工字钢皆为3m长，槽钢与工字钢之间采取双面平焊，焊缝为二级，阳角处挂两道按“立面示意图2”中所示进行处理。
立杆：内立杆距外墙边300mm，立杆横距900、纵距1200、步距1800.相邻立杆的对接扣件不得在同一高度内。
下端第一根立杆交错用6m杆和3m杆相互错开。
在安装施工升降机位置，需在梯笼两侧架设一道立杆，并根据局标化要求，设置“Z”字型加强杆，保证架体的稳定性。
4.3大横杆：为了保证脚手架的稳定性，大横杆应设置在立杆内侧，长度不应小于三跨。
接长时，推荐使用对接扣件，且应交错布置。
相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨的两个相邻接头在水平方向错开的距离不应小于500mm。
各接头中心至最近主节点的距离不宜大于纵距的1/3.如果采用搭接方式接长，搭接长度不应小于1m，应等间距设置3个旋转扣件固定。
第1篇一、工程概况本工程位于我国某城市，总建筑面积为XX万平方米，包括主楼和裙房。
主楼高度为XX层，裙房高度为XX层。
根据工程特点及施工机具、材料及人力配备情况，制定本外脚手架工程施工方案。
二、施工原则1. 安全第一：确保施工过程中人员、设备、材料的安全，严格遵守国家有关安全法规和标准。
2. 质量至上：保证外脚手架搭设质量，满足施工需求。
3. 经济合理：在确保安全和质量的前提下，降低施工成本。
4. 高效便捷：合理安排施工进度，提高施工效率。
三、施工方案1. 脚手架类型及材料（1）主楼外墙采用导轨式爬架方案，裙房采用落地式双排钢管脚手架。
（2）脚手架主要材料：扣件式钢管、脚手板、安全网、剪刀撑、横向支撑、连墙件、纵向扫地杆、横向扫地杆、底座、竹笆脚手板、木质踢脚板等。
2. 施工流程（1）施工准备：熟悉图纸，了解工程特点；组织人员培训，提高施工技能；准备好施工材料及工具。
（2）基础处理：对施工现场进行平整，确保地基坚实；设置排水设施，防止积水。
（3）脚手架搭设：①按设计要求，先搭设基础；②搭设立杆、纵向水平杆、横向水平杆，确保搭设规范；③安装剪刀撑、横向支撑、连墙件等，提高脚手架整体稳定性；④安装脚手板、安全网、踢脚板等，确保施工安全。
（4）脚手架验收：分段挂牌验收，合格后方可使用。
3. 施工要点（1）搭设脚手架时，严格按照设计要求和施工规范进行操作。
（2）脚手架搭设过程中，注意检查材料质量，确保安全可靠。
（3）脚手架搭设完成后，及时进行验收，发现问题及时整改。
（4）施工过程中，加强安全巡查，确保施工安全。
四、施工进度安排根据工程实际情况，制定合理的施工进度计划，确保外脚手架施工与主体结构施工同步进行。
五、质量保证措施1. 严格选用优质材料，确保脚手架搭设质量。
2. 施工过程中，加强监督检查，发现问题及时整改。
3. 定期进行质量验收，确保外脚手架搭设质量符合要求。
4. 施工结束后，进行竣工验收，确保工程质量。
悬挑式脚手架施工方案(完整版)模板一：正式风格【项目名称】悬挑式脚手架施工方案1. 项目概述悬挑式脚手架施工方案旨在提供具体的施工方案，确保施工过程安全、高效进行。
本方案涉及脚手架的搭建、拆除、材料选用、施工流程等内容。
2. 脚手架搭建2.1 搭建前准备2.1.1 确定悬挑式脚手架所需规格和尺寸2.1.2 准备悬挑式脚手架所需材料2.1.3 组织施工人员进行安全培训和指导2.2 悬挑式脚手架搭建流程2.2.1 按照设计要求划定脚手架搭建位置2.2.2 将脚手架零部件按照规格和尺寸进行组装2.2.3 定期检查脚手架的稳定性和安全性3. 脚手架拆除3.1 准备工作3.1.1 确认拆除时间和范围3.1.2 组织专业人员指导拆除工作3.2 悬挑式脚手架拆除流程3.2.1 按照规定顺序进行拆卸工作3.2.2 对拆卸下来的脚手架进行归档和清点3.2.3 整理工作现场，确保安全和整洁4. 材料选用4.1 脚手架材料选择原则4.1.1 材料强度和稳定性4.1.2 耐候性和耐腐蚀性4.1.3 施工成本和可维护性4.2 脚手架材料选用建议4.2.1 梁和扣件采用高强度钢材4.2.2 地基支撑材料选用混凝土或钢材4.2.3 工作平台采用防滑材料5. 施工流程5.1 施工前准备工作5.2 悬挑式脚手架的搭建过程5.3 施工过程中的安全措施5.4 施工后的检查和整理工作【附件】1. 设计图纸2. 安全培训记录3. 材料选用表格【法律名词及注释】1. 脚手架：用于工程施工过程中提供工作平台和支撑物的临时结构。
2. 施工流程：指施工工序的顺序和步骤。
3. 悬挑式：指脚手架在地面较低处悬挑或跨越其他结构物。
--------------------------------------------------------------模板二：轻松风格【项目名称】悬挑式脚手架施工方案1. 项目概述这个悬挑式脚手架施工方案就是为了让大家快乐、安全地完成施工而准备的。
外墙悬挑式脚手架施工方案首先，施工前需要做好相关准备工作。
这包括调查勘测，了解建筑物的结构和环境条件，确定悬挑式脚手架的具体搭设位置和规模。
同时，需要编制详细的施工方案，包括脚手架搭设的步骤和方法，工人的操作流程和安全措施等。
其次，在脚手架搭设过程中，需要选择合适的脚手架材料和搭设方式。
由于外墙悬挑式脚手架的特殊性，悬挑部分的脚手架支撑要求更高。
可以采用钢管脚手架或铝合金脚手架，具体选择取决于工程的要求和承重能力。
在悬挑部位，需要加强支撑杆、悬挑杆和斜撑等部分，确保脚手架的稳定性和安全性。
然后，根据施工方案，按照一定的顺序搭设脚手架。
首先要搭设立杆和水平杆，并确保其牢固可靠。
然后，根据需要搭设斜撑和支撑杆，以增强脚手架的稳定性。
在悬挑部位，需要设置悬挑杆和支撑杆，确保整个脚手架在悬挑状态下能够承受重量和风力的作用。
在搭设过程中，需要注意安全措施。
一方面，要确保脚手架的承重能力和稳定性，避免超载和倾斜。
另一方面，要保护施工人员的安全，包括设置防护网、安装安全带等，防止人员从高处坠落。
最后，在脚手架搭设完成后，需要进行验收和维护。
验收时要检查脚手架的稳定性、承重能力和安全设施，确保符合相关标准和规定。
维护方面，要定期检查脚手架的材料和连接件是否损坏，及时更换修理，确保脚手架的正常使用和安全。
总之，外墙悬挑式脚手架施工方案需要综合考虑施工现场的实际情况和安全要求。
通过有效的规划和措施，可以确保施工人员的安全，提高施工效率，保证工程的质量和进度。
文山市硕峰新天地工程【悬挑脚手架专项施工方案（已通过专家论证）】2013年10月24目录1......................................................................... 概况2 1.1建筑概况. (2)1.2搭设概况 (2)1.3搭设形式 (2)2..................................................................... 编制依据23......................................................... 劳动力组织及料具准备3 3.1劳动力组织.. (3)3.2材料准备 (3)3.3机具准备 (3)4..................................................................... 材料要求4 4.1工字钢要求.. (4)4.2脚手架钢管要求 (4)4.3扣件 (5)4.4脚手板 (5)4.5挡脚板 (6)4.6密目式安全网 (6)4.7安全网 (6)4.8避雷装置 (6)4.9钢丝绳 (6)5..................................................................... 搭设原理76..................................................................... 搭设方法7 6.1工字钢 (7)5.2预埋钢筋 (7)5.3纵向水平杆 (7)5.4横向水平杆 (8)5.5立杆 (8)5.6连墙件 (8)5.7围护 (9)5.8剪刀撑 (9)7................................................................. 脚手架的搭设9 6.1搭设施工工艺 (9)6.2脚手架搭设 (10)6.3搭设要求 (10)8................................................................. 脚手架的拆除11 7.1拆除施工工艺.. (11)7.2脚手架拆除 (11)7.3拆除要求 (11)9..................................................................... 质量要求12 8.1要求内容 (12)8.2脚手架定期检查项目 (12)10................................................................ 文明施工要求1311.................................................................... 安全措施1412......................................... 3层以上型钢悬挑脚手架(扣件式)计算书1413......................................... 7层以上型钢悬挑脚手架(扣件式)计算书2514............................................................ 悬挑架平面布置图351.概况1.1建筑概况文山市硕峰新天地工程位于历山路36号，场地占地面积约5千平方米，建筑面积约1.9万平方米。
场区抗震设防烈度为6度，建筑物安全等级为二级，设计使用年限为50年。
本工程地下一层，地上九层，总建筑面积：19307.01平方米其中：地下面积：2891.98平方米，地上面积：16415.03平方米，地下1层层高为3.6米，主楼1、2层层高为4.1米，3~9层层高各为3.8米，建筑高度35.85米（室外地坪至屋面完成面）。
1.2搭设概况本工程外脚手架采用普通钢管支撑，钢管规格Ø48.3、3.6mm厚，本工程计划3层以下采用双排落地脚手架；在3层楼面开始第一步悬挑，至7层楼面开始第二步悬挑，悬挑2次，第一悬挑高度为15.2米，第二次悬挑高度为16.6米，具体分隔见下图：1.3搭设形式该脚手架形式为扣件式钢管脚手架，内排立杆外皮距建筑外墙为200mm，步高为1.8m，跨距1.5m。
悬挑采用悬挑工字钢与钢丝绳斜拉结合的方式。
2.编制依据《建筑施工脚手架实用手册》《建筑地基基础设计规范》GB50007-2011《建筑结构荷载规范》GB50009-2001（06年版）《混凝土结构设计规范》GB50010-2010《建筑施工安全检查标准》JGJ59-99《建筑施工高处作业安全技术规范》JGJ80-91《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《齐鲁师范学院历下校区综合教学楼工程施工图纸》危险性较大的分部分项工程安全管理办法（建质[2009]87号文）3.劳动力组织及料具准备3.1劳动力组织需要架子工20名，配合材料运输普工10名，电焊工两名，切割机操作工一名。
电焊工、架子工必须持证上岗。
3.2材料准备3.3机具准备悬挑脚手架的制作、安装必须具备的机具如下表：钢卷尺制动式（5m）摇卷盒式（50m）5m制动式钢卷尺用于搭设时测量步距和跨距，50m摇卷盒式钢卷尺用于搭设前确定跨距线锤钢制或铜制（0.25Kg）控制脚手架架体的垂直度扭力扳手预制式紧固扣件螺栓（40-65kN）电焊机BS1-330悬挑梁与预埋锚固件的焊接切割机钢管拉接件下料干粉灭火器灭火悬挑脚手架已经经过受力验算，已经进行技术交底。
4.施工计划5.材料要求4.1工字钢要求制作悬挑钢梁的材质必须符合《碳素结构钢》（GB/T700-88）检验标准进行检验。
制作悬挑钢梁选择16号工字钢：高度h=160mm、腿宽b=88mm、腰宽d=6mm、平均腿厚t=9.9mm、内圆弧半径r=8.0mm、腿端圆弧半径R=4.0mm。
4.2脚手架钢管要求本工程采用扣件式钢管脚手架，钢管采用现行国家标准《直缝电焊钢管》(GB/T13793)中规定的Ø48.3×3.6普通钢管。
脚手钢管质量要符合现行国家标准《碳素结构钢》(GB/T700)中235-A级钢的规定。
4.2.1新钢管规定应有产品质量合格证；应有质量检验报告，钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》(GB/T228)的有关规定；钢管的外径、壁厚、端面等偏差，应符合《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)中表8.1.5的规定；钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管必须涂防锈漆。
4.2.2旧钢管规定表面锈蚀深度不得大于0.50mm。
锈蚀检查每年一次，检查时在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值不得使用；钢管弯曲各种杆件端部1.5m范围以内，弯曲值不得大于5mm；立杆钢管弯曲挠度值当3m＜L≤4m时不大于12mm，当4m＜L≤6m时不大于20mm；水平杆、斜杆的钢管弯曲挠度不得大于30mm。
4.3扣件4.3.1扣件性能要求扣件用机械性能不低于《KT33-81》要求的可锻铸铁制造的扣件，在螺栓拧紧扭力矩达65N·m 时，不得发生破坏。
新扣件要具有生产许可证、法定检测单位的测试报告和产品质量合格证。
当对扣件质量有怀疑时，要按现行国家标准《钢管脚手架扣件》(GB15831)的规定抽样检测；旧扣件使用前进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。
新旧扣件施工前均进行防锈处理。
脚手架采用的扣件，在螺栓拧紧扭力矩达65N·m时，不得发生破坏。
扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。
4.3.2扣件的种类（1）两钢管90°交叉连接采用直角扣件；（2）两钢管呈任意角度交叉连接采用旋转扣件；（3）钢管与钢管接长采用对接扣件。
4.3.3扣件的质量检查扣件使用前应进行质量检查，有裂缝、气孔、砂眼、变形的严禁使用，出现滑丝的螺栓必须更换，扣件使用前应进行防锈处理：先除锈然后采用油浸防锈。
4.4脚手板脚手架作业层上铺放的脚手板采用竹笆片脚手板。
竹笆脚手板宜采用毛竹或楠竹制作。
作业层脚手板必须铺满、铺稳。
竹笆脚手板应设置在四根纵向水平杆上。
竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设。
四个脚用直径1.2 mm的镀锌钢丝固定在纵向水平杆上。
4.5挡脚板挡脚板高度不应小于180mm。
挡脚板上如有孔眼，不应大于25mm，挡脚板下边缘与脚手板的空隙不应大于10mm。
4.6密目式安全网选用有国家认可的质量监督检验部门的检验合格报告、有生产单位质量检验合格证和安鉴证的密目网。
密目式安全网宽（高）度1.8m，网目密度不应低于2000目/100cm2，各边缘部位的开眼环扣必须牢固可靠，环扣孔径不低于8mm。
不得有断纱、破洞、变形及有碍使用的编织缺陷。
密目网的安装平面垂直于水平面，严禁作为安全平网使用。
4.7安全网安全网使用直径9mm以上的麻绳、棕绳、尼龙绳或其他耐候性不低于上述品种的材料编制网。
外观应平整，宽度不得小于3m，网眼尺寸不大于5cm，每张安全网重量一般不宜超过15kg。
水平设置时能承受不小于1.6kN的冲击荷载。
密目式安全立网技术要求应符合GB 16909-97的规定。
4.8避雷装置避雷装置：包括接闪器、接地极、接地线接闪器用直径12mm的镀锌钢筋制作，设在房屋四角的脚手架立杆上，高度1m，并将最上层的横杆全部连通，形成避雷网络。
接地极：采用水平接地极，长度3m、直径8mm的圆钢。
悬挑架防雷接地也可以与安装专业的接地相结合设置。
4.9钢丝绳悬挑钢梁的斜拉采用6x37，直径为14mm的钢丝绳，连接采用骑马式卡环，用螺栓紧箍，每个接头卡环数量为3个。
1)上夹头时一定要将螺栓拧紧，直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以保证接头牢固可靠。
2）夹头要一顺排列，U形部分与绳头接触，不能与主绳接触，如图a 所示。
如果U形部分与主绳接触，则主绳被压扁后，受力时容易断丝。
3)为了便于检查接头是否可靠和发现钢丝绳是否滑动，可在最后一个夹头后面大约500mm 处再安一个夹头，并将绳头放出一个“安全弯”，如图b 所示。
这样，当接头的钢丝绳发生滑动时，“安全弯”首先被拉直，这时就应该立即采取措施处理。
6.搭设原理扣件式钢管脚手架搭设在建筑物外边缘向外伸出的悬挑结构上，将脚手架荷载全部或部分传递给建筑结构。
