强制性条文条文说明及实施要点建筑电气工程施工质量验收规范

《建筑电气安装工程施工质量验收规范》第一章总则第一条为了规范建筑电气安装工程施工质量验收工作，保证工程质量，确保建筑物安全运行，制定本规范。

第二条本规范适用于建筑电气安装工程的施工质量验收工作。

第三条电气安装工程应按照国家有关规定和标准，符合工程设计要求，保证施工质量。

第四条工程质量验收应根据相关技术标准和验收规程进行。

第五条建筑电气安装工程施工质量验收责任由建设单位、施工单位、监理单位、设计单位等共同承担。

第二章施工前验收第六条施工前，应进行开工验收，包括开工文件审核、施工组织设计审核等。

第七条施工单位应提交施工方案、施工人员资质证明等相关资料。

第八条施工单位应按照设计要求、施工工艺等规定进行施工准备。

第九条建设单位应组织对施工前验收的相关文件进行审核。

第十条开工验收合格后，方可正式开展施工。

第三章施工中验收第十一条施工单位应按照施工图纸和技术规范进行施工。

第十二条施工中，应进行施工进度、质量等方面的检查验收。

第十三条施工单位应保证施工过程中的安全生产。

第十四条监理单位应对施工过程进行监督，确保施工质量。

第十五条如发现施工质量存在问题，应及时整改。

第四章施工后验收第十六条施工完成后，应进行竣工验收。

第十七条竣工验收内容包括图纸审核、工程质量、设备性能等方面。

第十八条竣工验收应由建设单位牵头进行。

第十九条竣工验收合格后，方可移交使用。

第五章监督与检查第二十条监理单位应定期对建筑电气安装工程进行检查。

第二十一条建设单位应组织对工程质量进行监督。

第二十二条如发现施工质量问题，应及时向相关部门报告。

第六章处罚与奖励第二十三条对于施工质量不合格的单位，应根据相关规定进行处罚。

第二十四条对于施工质量合格的单位，应给予相应奖励。

第七章附则第二十五条本规范自发布之日起施行。

第二十六条其他未尽事宜，参照有关法律法规执行。

以上为《建筑电气安装工程施工质量验收规范》的内容，希望能够对相关工程验收工作有所帮助。

施工验收规范1-1《电气装置安装工程电缆线路施工及验收规范》GB50168-20064.2.9 金属电缆支架全长均应有良好的接地。

5.2.6 直埋电缆在直线段每隔50~100m处、电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。

7.0.1 对易受外部影响着火的电缆密集场所或可能着火蔓延而酿成严重事故的电缆线路，必须按设计要求的防火阻燃措施施工。

附：7.0.2 电缆的防火阻燃可采取下列措施：1 在电缆穿过竖井、墙壁、楼板或进入电气盘、柜的孔洞处，用防火堵料密实封堵；2 在重要的电缆沟和隧道中，按设计要求分段或用软质耐火材料设置阻火墙；3 对重要回路的电缆，可单独敷设于专门的沟道中或耐火封闭槽盒内，或对其施加防火涂料、防火包带；4 在电力电缆接头两侧及相邻电缆2~3m长的区段施加防火涂料或防火包带。

必要时采用高强度防爆耐火槽盒进行封闭；5 按设计采用耐火或阻燃型电缆；6 按设计设置报警和灭火装置；7 防火重点部位的出入口，应按设计要求设置防火门或防火卷帘；8 改、扩建工程施工中，对于贯穿已运行的电缆孔洞、阻火墙，应及时恢复封堵。

1-2 《电气装置安装工程接地装置施工及验收规范》GB50169-20063.1.1 电气装置的下列金属部分，均应接地或接零：1 电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳；2 电气设备的传动装置；3 屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮拦和金属门；4 配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座；5 交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和可触及的电缆金属护层和穿线的钢管。

穿线的钢管之间或钢管和电器设备之间有金属软管过渡的，应保证金属软管段接地畅通；6 电缆桥架、支架和井架；7 装有避雷线的电力线路杆塔；8 装在配电线路杆上的电力设备；9 在非沥青地面的居民区内，不接地、消弧线圈接地和高电阻接地系统中无避雷线的架空电力线路的金属杆塔和钢筋混凝土杆塔；10 承载电气设备的构架和金属外壳；11 发电机中性点柜外壳、发电机出线柜、封闭母线的外壳及其他裸露的金属部位；12 气体绝缘全封闭组合电器（GIS）的外壳接地端子和箱式变电站的金属箱体；13 电热设备的金属外壳；14 铠装控制电缆的金属护层；15 互感器的二次绕组。

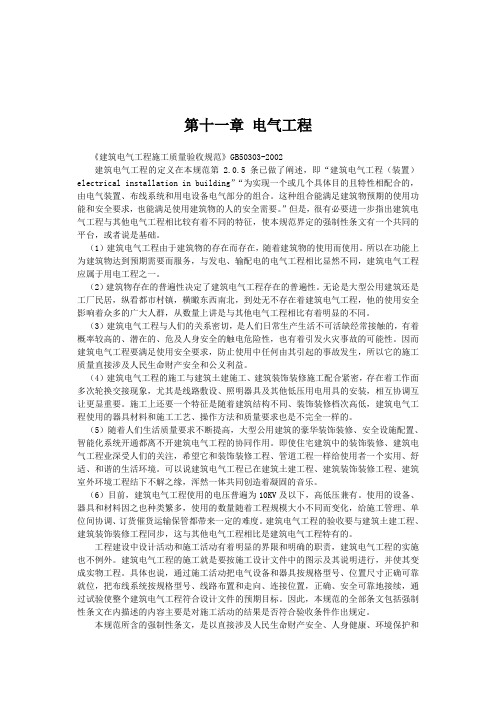

第十一章电气工程《建筑电气工程施工质量验收规范》GB50303-2002建筑电气工程的定义在本规范第 2.0.5条已做了阐述，即“建筑电气工程（装置）electrical installation in building”“为实现一个或几个具体目的且特性相配合的，由电气装置、布线系统和用电设备电气部分的组合。

这种组合能满足建筑物预期的使用功能和安全要求，也能满足使用建筑物的人的安全需要。

”但是，很有必要进一步指出建筑电气工程与其他电气工程相比较有着不同的特征，使本规范界定的强制性条文有一个共同的平台，或者说是基础。

（1）建筑电气工程由于建筑物的存在而存在，随着建筑物的使用而使用。

所以在功能上为建筑物达到预期需要而服务，与发电、输配电的电气工程相比显然不同，建筑电气工程应属于用电工程之一。

（2）建筑物存在的普遍性决定了建筑电气工程存在的普遍性。

无论是大型公用建筑还是工厂民居，纵看都市村镇，横瞰东西南北，到处无不存在着建筑电气工程，他的使用安全影响着众多的广大人群，从数量上讲是与其他电气工程相比有着明显的不同。

（3）建筑电气工程与人们的关系密切，是人们日常生产生活不可活缺经常接触的，有着概率较高的、潜在的、危及人身安全的触电危险性，也有着引发火灾事故的可能性。

因而建筑电气工程要满足使用安全要求，防止使用中任何由其引起的事故发生，所以它的施工质量直接涉及人民生命财产安全和公义利益。

（4）建筑电气工程的施工与建筑土建施工、建筑装饰装修施工配合紧密，存在着工作面多次轮换交接现象，尤其是线路敷设、照明器具及其他低压用电用具的安装，相互协调互让更显重要。

施工上还要一个特征是随着建筑结构不同、装饰装修档次高低，建筑电气工程使用的器具材料和施工工艺、操作方法和质量要求也是不完全一样的。

（5）随着人们生活质量要求不断提高，大型公用建筑的豪华装饰装修、安全设施配置、智能化系统开通都离不开建筑电气工程的协同作用。

即使住宅建筑中的装饰装修、建筑电气工程业深受人们的关注，希望它和装饰装修工程、管道工程一样给使用者一个实用、舒适、和谐的生活环境。

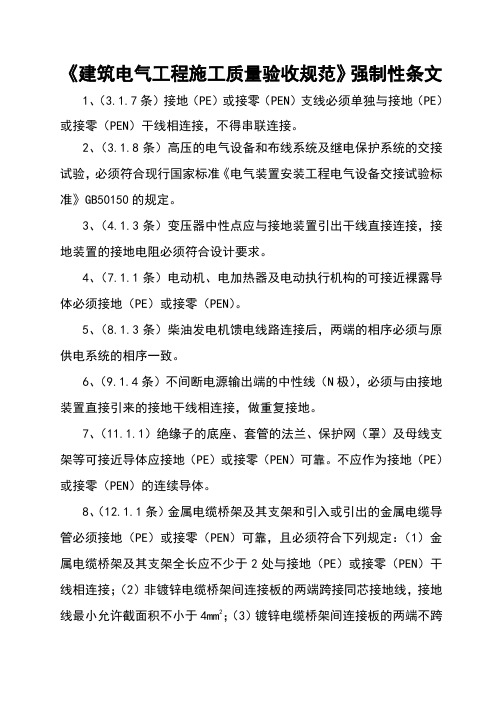

《建筑电气工程施工质量验收规范》强制性条文1、（3.1.7条）接地（PE）或接零（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串联连接。

2、（3.1.8条）高压的电气设备和布线系统及继电保护系统的交接试验，必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150的规定。

3、（4.1.3条）变压器中性点应与接地装置引出干线直接连接，接地装置的接地电阻必须符合设计要求。

4、（7.1.1条）电动机、电加热器及电动执行机构的可接近裸露导体必须接地（PE）或接零（PEN）。

5、（8.1.3条）柴油发电机馈电线路连接后，两端的相序必须与原供电系统的相序一致。

6、（9.1.4条）不间断电源输出端的中性线（N极），必须与由接地装置直接引来的接地干线相连接，做重复接地。

7、（11.1.1）绝缘子的底座、套管的法兰、保护网（罩）及母线支架等可接近导体应接地（PE）或接零（PEN）可靠。

不应作为接地（PE）或接零（PEN）的连续导体。

8、（12.1.1条）金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：（1）金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；（2）非镀锌电缆桥架间连接板的两端跨接同芯接地线，接地线最小允许截面积不小于4mm2；（3）镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

9、（13.1.1条）金属电缆支架、电缆导管必须接地（PE）或接零（PEN）可靠。

10、（14.1.2条）金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。

11、（15.1.1条）三相或单相的交流单芯电缆，不得单独穿于钢导管内。

12、（19.1.2条）花灯吊钩圆钢直径不应小于灯具挂销直径，且不应小于6mm。

大型花灯的固定及悬吊装置，应按灯具重量的2倍做过载试验。

《建筑电气工程施工质量验收规范》一、总则建筑电气工程是建筑工程中不可缺少的重要组成部分，其施工质量直接影响到建筑物的使用效果和安全性。

为了确保建筑电气工程的施工质量，保障建筑物的正常使用和运行，特制定本《建筑电气工程施工质量验收规范》。

二、验收范围本规范适用于各类建筑电气工程的施工质量验收，包括但不限于配电系统、照明系统、弱电系统等。

三、验收原则1.依法合规：建筑电气工程施工必须符合国家相关法律法规的规定，不得违反有关规定。

2.技术标准：建筑电气工程施工必须符合国家相关技术标准的规定，不得低于相关标准要求。

3.施工质量：建筑电气工程施工必须保证施工质量合格，不得出现质量缺陷。

4.安全可靠：建筑电气工程施工必须保证安全可靠，不得存在安全隐患。

5.环保节能：建筑电气工程施工必须符合环保节能要求，不得损害环境。

四、验收内容1.施工单位资质：施工单位必须具有相应的资质证书，符合从事建筑电气工程施工的资质要求。

2.施工方案：施工单位必须制定详细的施工方案，包括施工流程、质量标准、安全措施等内容。

3.材料验收：施工单位必须对采购的建筑电气工程材料进行验收，确保材料质量符合要求。

4.施工质量：施工单位必须按照施工方案要求进行施工，保证施工质量合格。

5.安全验收：施工单位必须在施工过程中严格执行安全规定，不得存在安全隐患。

6.环保验收：施工单位必须按照环保要求进行施工，减少对环境的影响。

五、验收标准1.施工单位资质：施工单位必须具有建筑电气工程专业承包资质证书，且有效期内。

2.施工方案：施工方案必须经过相关专业人员审核并签字确认，确保施工方案科学合理。

3.材料验收：建筑电气工程材料必须符合国家相关标准，经过质量检验合格后方可使用。

4.施工质量：建筑电气工程施工质量必须符合相关技术标准的要求，不得存在质量缺陷。

5.安全验收：建筑电气工程施工必须符合国家相关安全规定，不得存在安全隐患。

6.环保验收：建筑电气工程施工必须符合国家相关环保要求，不得污染环境。

·937·钱大治,1937年7月生,江苏常熟人,浙江省开元安装集团有限公司,技术顾问,教授级高级工程师,310001,杭州收稿日期:2002-09-05国家标准《建筑电气工程施工质量验收规范》(GB 50303-2002)实施建议钱大治摘要:《建筑电气工程施工质量验收规范》已发布实施,该规范编制的指导原则是“验评分离、强化验收、完善手段、过程控制”,其实施的重点在于设备器具原材料不要错用、位置正确,接地连接要可靠,要进行交接试验和负荷试运行鉴定,主控项目整改后应重新组织验收。

关键词:建筑电气;施工质量;验收规范;实施中图分类号:TU 855文献标识码:E文章编号:1000-4726(2002)12-0937-03PROPOSAL ON IMPLEMENTATION OF CO DE O F ACCEPTA NCE OF CONSTRUCTION QUALITY OFELECTRICAL INSTALLATION IN BUILDING (GB 50303-2002)QIAN Da zhiAbstract :T he code of acceptance of construction quality of e l ectrical installation in building has been issued for implementation .The compilation pr inciple is “separ ation of test and assessment ”,“str engthen the acceptance ”,“improv ing measures ”and “p rocess contr ol ”.What to be noted most ar e p ro p er use of instr uments and materials ;correct p laces ;re -liabilit y of earthin g .When takin g over ,the contractor shall make test at the p r esence of the owner .I f an y test item which belongs to the one having contr olling effect to the whole project is revised ,the same test shall be made aga in .Key words :electricity in building c onstruction ;constr uction quality ;code of acc eptance ;implementation《建筑电气工程施工质量验收规范》(GB 50303-2002)已于2002年4月1日发布,并于6月1日开始实施。

建筑电气工程施工质量验收规范Code of acceptance of construction quality of electrical installation in building目录1 总则 (4)2 术语 (4)3 基本规定 (5)3.1 一般规定 (5)3。

2 主要设备、材料、成品和半成品进场验收 (5)3。

3 工序交接确认 (7)4 架空线路及杆上电气设备安装 (9)4。

1 主控项目 (9)5 变压器、箱式变电所安装 (10)5.1 主控项目 (10)5。

2 一般项目 (10)6 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装 (11)6。

1 主控项目 (11)表6。

1.2 保护导体的截面积 (11)6.2 一般项目 (12)表6。

2.1 基础型钢安装允许偏差 (12)7 低压电动机、电加热器与电动执行机构检查接线 (13)7。

1 主控项目 (13)7。

2 一般项目 (13)8 柴油发动机组安装 (13)8。

1 主控项目 (13)9 不间断电源安装 (13)9。

1 主控项目 (13)9。

2 一般项目 (14)10 低压电气动力设备试验和试运行 (14)10.1 主控项目 (14)10。

2 一般项目 (14)11 裸母线、封闭母线、插接式母线安装 (14)11.1 主控项目 (14)11.2 一般项目 (15)12 电缆桥架安装和桥架内电缆敷设 (15)12。

1 主控项目 (15)12。

2 一般项目 (15)13 电缆沟内和电缆竖井内电缆敷设 (16)13.1 主控项目 (16)13。

2 一般项目 (16)15 电线、电缆穿管和线槽敷线 (18)15。

1 主控项目 (18)16 槽板配线 (18)16。

1 主控项目 (18)16.2 一般项目 (19)17 钢索配线 (19)17。

1 主控项目 (19)17.2 一般项目 (19)18 电缆头制作、接线和线路绝缘测试 (19)18。

《建筑电气工程施工质量验收规范》本规范旨在统一建筑电气工程施工质量验收标准，以确保建筑电气工程施工质量符合国家有关法律法规和建设标准的规定。

一、质量验收标准1.料按规范使用：施工材料要求符合合格标准，施工过程中要按照规范有关的规定以及技术标准进行生产，不得使用抢进的、过期的和质量较差的材料。

2.气设备安装规范：各种电气设备要按规范使用，符合安装规范，例如电缆颜色要求等，插头插座位置要求正确，插接牢固，连接处要实际检查是否符合规范要求。

二、质量检查1. 人工审核：施工人员应对工程进行审查，确保施工质量并实行及时处理；2.抽查：在施工过程中，要定期对施工质量进行抽查，确保施工质量符合国家有关的规定；3.质量评价：在施工完成之后，要进行全面的质量评价，以保证施工质量符合规范的要求；4.全面检查：完成施工后，要进行全面的检查，确保其质量达到规范要求。

三、验收方式1.专家验收：可以请专家对工程施工质量进行验收，以确保施工质量符合国家有关法律法规和建设标准的规定。

2.实测验收：要进行实测验收，以确保电气设备的安装和运行可以正常运行。

3.安全检查：在施工完成之后，要进行安全检查，以确保设备的安全、安全可靠运行。

四、质量管理1.制质量检查表：在施工项目的建设过程中，要编制质量检查表，以跟踪施工过程中的质量问题，及时解决存在的问题；2.量检验：进行质量检验，以发现施工中存在的质量问题。

3.量监督：施工项目要进行质量监督，确保施工质量达到规范要求。

以上就是《建筑电气工程施工质量验收规范》的全部内容，本规范将为建筑电气工程施工质量验收提供一份可靠的参考标准，确保项目施工质量符合国家的质量要求，达到安全和可靠的运行。

建筑电气工程施工质量验收规范本规范是根据建设部《关于印发<二OOO至二OO一年度工程建设国家标准制定、修订计划>的通知》（建标[2001]87号）的要求，由浙江省建设厅负责组织主编单位浙江省开完安装集团有限公司（原浙江省工业设备安装公司）会同有关单位共同对《建筑电气安装工程挂帅检验谰定标准》GBJ303—88、《电气装置安装工程1kV及以下配线工程施工及难收规范》GB50259—96、《电气装置安装工程电气照明装置施工及难收规范》GB50259—96修订而成的。

本规范是含有强制性条纹的强制性标准。

是以保证工程安全、使用功能、人体健康、环境效益和公众利益为重点，对建筑电气工程施工质量作出控制和验收的规定。

同时也适当地规定了少许外观质量要求的条款。

目录1 总则2 术语3 基本规定3.1 一般规定3.2 主要设备、材料、成品和半品进场难收3.3 工序交接确认4 架空线路及杆上电气设备安装4.1 主控项目4.2 一般项目5 变压器、箱式变电所安装5.1 主控项目5.2 一般项目6 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）6.1 主控项目6.2 一般项目7 低压电动机、电加热器及电动执行机构检查接线7.1 主控项目7.2 一般项目8 柴油发电机组安装8.1 主控项目8.2 一般项目9 不间断电源安装9.1 主控项目9.2 一般项目10 低压电气动力设备试验和试运行10.1 主控项目10.2一般项目11 裸母线、封闭母线、插接式母线安装11.1 主控项目11.2 一般项目12 电缆桥架安装和桥架内电缆敷设12.1 主控项目12.2 一般项目13 电缆沟内和电缆竖井内电缆敷设13.1 主控项目13.2 一般项目14 电线导管、电缆导管和线槽敷线14.1 主控项目14.2 一般项目15 电线、电缆穿管和线槽敷线15.1 主控项目15.2 一般项目16 槽板配线16.1 主控项目16.2 一般项目17 纲索配线17.1 主控项目17.2 一般项目18 电缆头制作、接线和线路绝缘测试18.1 主控项目18.2 一般项目19 普通灯具安装20 专用灯具安装21 建筑物景观照明灯、航空障碍标志灯和庭院灯安装22 开关、插座、风扇安装23 建筑物照明通电试运行24 接地装置安装25 避雷引下线和变配电室接地干线敷设26 接闪器安装27 建筑物等电位联结28 分部（子分部）工程验收附录A 发电机交接试验附录B 低压电器交接试验附录C 母线螺栓搭接尽寸附录D 母线搭接螺栓的拧紧力矩附录E 室内裸母线最小安全净矩本规范用词说明附：条文说明。
