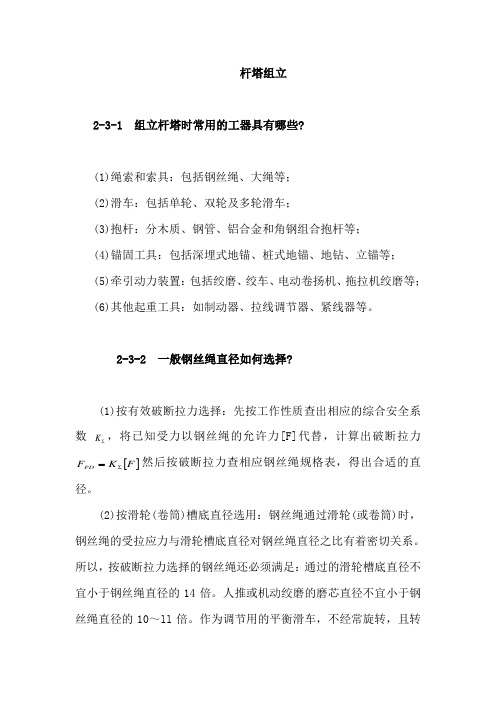

杆塔组立2-3-1 组立杆塔时常用的工器具有哪些?(1)绳索和索具：包括钢丝绳、大绳等；(2)滑车：包括单轮、双轮及多轮滑车；(3)抱杆：分木质、钢管、铝合金和角钢组合抱杆等；(4)锚固工具：包括深埋式地锚、桩式地锚、地钻、立锚等；(5)牵引动力装置：包括绞磨、绞车、电动卷扬机、拖拉机绞磨等；(6)其他起重工具：如制动器、拉线调节器、紧线器等。

2-3-2 一般钢丝绳直径如何选择?(1)按有效破断拉力选择：先按工作性质查出相应的综合安全系数K，将已知受力以钢丝绳的允许力[F]代替，计算出破断拉力∑[]F=然后按破断拉力查相应钢丝绳规格表，得出合适的直KFPD∑径。

(2)按滑轮(卷筒)槽底直径选用：钢丝绳通过滑轮(或卷筒)时，钢丝绳的受拉应力与滑轮槽底直径对钢丝绳直径之比有着密切关系。

所以，按破断拉力选择的钢丝绳还必须满足：通过的滑轮槽底直径不宜小于钢丝绳直径的14倍。

人推或机动绞磨的磨芯直径不宜小于钢丝绳直径的10～ll倍。

作为调节用的平衡滑车，不经常旋转，且转动角度一般不大，其槽底直径可比一般要求的直径小40％。

2-3-3 滑车如何选取?起重滑车选取：首先根据起吊重量和需要确定滑车吨位和滑轮数；然后根据所需吊钩型式、滑车是否需开口等选用滑车型式；再根据配合使用的钢丝绳直径选择所需滑车的滑轮槽底的直径，综合以上因素，选定滑车型号。

滑轮槽底直径和配合使用钢丝绳直径之比不宜小于10~11，同时，滑轮槽直径应符合表2-1的规定。

表2-1 钢丝绳直径与滑轮槽直径的关系2-3-4人字抱杆高度如何选取?选择抱杆高度要适当，根据经验，倒落式人字抱杆高度宜等于杆塔重心高度0．8~1．0倍；固定人字抱杆立配电线路混凝土杆时，要求把电杆吊空，所以抱杆除略高于水泥杆重心高度外，还要考虑滑轮组之间距离及钢丝绳套露出长度。

2-3-5 常用等径杆有哪两种?常用拔梢杆梢径及锥度?拔梢杆重心如何估算?常用的等径杆规格有φ300mm和φ400mm两种；常用拔梢杆梢径为φ190mm和φ230mm两种，锥度一般为1／75；拔梢杆重心大约在离杆根(0．42～0．44)杆高处。

第3章·杆塔组立3.1杆塔概述工教学要求1、了解杆塔的常见类型和构造。

2、了解整体起立和分解组立两种方法的优缺点。

3、掌握杆塔组立方法的选择原则。

教学重点常见杆塔的类型和构造。

教学难点杆塔组立方法的选择原则。

教学内容一、杆塔简介杆塔在这里指钢筋混凝土电杆与铁塔。

杆塔在输电线路中起着支持导、地线系统，使导、地线与地面间及导、地线间保持安全距离的作用。

杆塔按其作用及受力分为：直线杆塔和承力杆塔两类。

直线杆塔，用于线路中直线段上，支持导线垂直和水平荷载，又分为普通直线杆塔、换位直线杆塔、跨越直线杆塔、直线小转角杆塔等；承力杆塔又可分为耐张杆塔、转角杆塔、终端杆塔、分歧杆塔及耐张换位杆塔5种，主要承受在断线时的受断线拉力。

拉线杆塔可承受较大风载荷及断线载荷，这样可以减轻杆塔的结构，节省原材料。

钢筋混凝土电杆常用在220kV及以下输电线路中。

特点是坚实耐久、维护工作量少、结构简单、分段组装，可满足各种跨越高度要求；其缺点是易产生裂纹、笨重，给运输、施工带来不便。

可分为拔梢杆、等径杆两类。

铁塔从塔材的形式上分为角钢铁塔、钢管塔两类。

铁塔坚固、可靠，使用年限长，但钢材消耗大、造价高、施工工艺复杂、维护工作量大，故220kV以下线路中，铁塔多用于交通不便和地形复杂的山区，或一般地区的大荷载的终端、耐张、大转角、大跨越等处。

二、杆塔组立施工方法简介组立杆塔的方法分为两大类：整体起立和分解组立。

整体起立是将杆塔在地面上组成整体，而后一次性地立于杆塔基础之上，其优点是一次立塔成功，高处作业量少，缺点是占用场地大，要求地面平整，立塔工具专用性强且复杂；分解组立是将杆塔分段、片、角起吊升空，在高空安装就位，其优点是对地形适应性广，不需要大量的起吊索具，工具简单，缺点是高处作业多，安全性较差。

常见整体起立方法有固定式抱杆整立、倒落式抱杆整立和机械整立；常见分解组立方法有固定式抱杆分解组立电杆、倒落式抱杆分解组立电杆、外拉线抱杆分解组塔、内拉线抱杆分解组塔和无拉线抱杆组塔等。
