35杆塔组立施工方案之欧阳歌谷创编

35杆塔组立施工方案在进行塔组立施工方案之前，需要先确定塔的高度、类型和施工地点。

本方案假设塔的高度为35杆，类型为自锚杆抗倾覆塔，并在平地上施工。

一、前期准备工作1.确定施工地点，并在该地点进行勘测和测量，确定施工基准点。

2.在施工地点展开施工场地，保证施工场地平整，并清理场地内的杂物和障碍物。

3.制定施工计划，包括施工时间安排、材料和设备的采购等。

二、施工材料及设备的准备1.根据塔的设计要求，采购所需的材料，包括各种规格的自锚杆、钢管、钢板、螺栓等。

2.准备施工所需的机械设备，包括吊车、锤钻、钢筋切割机、焊接机等。

三、施工步骤1.塔基施工(1)在基准点上挖掘基坑，根据设计要求确定基坑的尺寸和深度。

(2)在基坑底部铺设一层砂石垫层，然后浇筑混凝土，形成塔基。

(3)在混凝土初凝前，将自锚杆的锚固端埋入混凝土中，用螺栓将其固定。

2.塔身组装(1)根据设计要求，在塔基上安装并固定第一节塔身，保证塔身垂直。

(2)逐节安装并固定剩余的塔身，通过配合螺栓和焊接等方式，将各节塔身牢固地连接起来。

(3)对每节塔身进行检查，确保安装牢固、垂直，无倾斜和变形情况。

3.顶端安装(1)在塔身最顶部固定顶端构件，保证塔顶的稳定性。

(2)根据设计要求，安装并固定塔顶设备，如避雷针、天线等。

4.校验和调整(1)对整个塔的安装进行校验，检查塔的垂直度、水平度和稳定性。

(2)如有需要，通过调整自锚杆的长度和角度，或者添加调整装置，保证塔的稳定和垂直性。

5.防腐处理和喷漆(1)对塔的表面进行除锈处理和防腐处理，保证塔的耐久性和外观。

(2)在防腐处理完成后，进行塔身的喷漆，使其美观光滑。

6.安全检查(1)对整个施工过程进行安全检查，确保施工人员的安全和设备的安全。

(2)做好施工现场的安全警示标志，遵守相关安全操作规程。

四、完工与验收1.完工检查(1)对施工的每个步骤和细节进行检查，确保施工质量和工程进度。

(2)检查所有的连接处和固定点，确保塔的稳定性和安全性。

神华宁煤集团金家渠煤矿中部工业场地35kv变电所至北部工业场地10kv电源线路（Ⅰ、Ⅱ回路）安装工程项目电杆组立施工方案陕西电力建设总公司2014 年 7 月 2 日1、工程概况本工程:Ⅰ回路设计全长（不包括进、出线电缆），塔杆36基，两端变电所至起始杆、终端杆连接部分均采用电缆直埋敷设，其余均采用架空方式，电缆采用2X （YJV22-10kV3X240），架空线采用双分裂导线架设，导线为LGJ-2X185/25型钢芯铝绞线。

全线架设避雷针。

Ⅱ回路设计全长（不包括进、出线电缆），塔杆36基，两端变电所至起始杆、终端杆连接部分均采用电缆直埋敷设，其余均采用架空方式，电缆采用2X（YJV22-10kV3X240），架空线采用双分裂导线架设，导线为LGJ-2X185/25型钢芯铝绞线。

全线架设避雷针。

2、杆塔组立施工方法及质量要求排杆1、排杆前的检查（1）对运至现场的杆段进行详细检查，规格必须符合设计说明要求，并核对电杆的螺栓的孔位、方向、注意主杆上段的穿钉管必须畅通。

（2）杆段弯的不应超过2‰不得有纵横裂纹,横向裂纹不得超过。

(3)电杆内外不得有蜂窝、露筋、跑浆现象，杆顶堵头砼局部碰损应进行补修。

2、排放及找正（1）当电杆所处地形起伏交大时应予以平整或用装土的草垫进行支垫，支垫应稳固可靠。

（2）杆塔组合找正时指挥人员应于杆轴线方向的一端用目测或用拉线绳指挥操作人员将杆段拨正，使组合段成一条直线，然后沿杆轴方向移动杆段找焊口。

（3）杆段焊口间隙在3—5mm之间，当杆圈偏心时，应将钢圈找正，当焊口间隙不均匀时，转动杆段，再找正。

3、注意事项（1）用撬杠或绳索拖拽等方法使杆段就位时，应专人同意指挥，步调一致，互相关照或提醒以防碰（压）伤手脚。

（2）严禁在杆上行走，以免扭伤脚或破坏排杆质量。

（3）滚动电杆时，前方不得站人，移杆时，应随时将杆段拴牢。

焊接1、准备与检查、焊接前应检查排杆质量，并进行微调。

、钢圈对口距离为3—5mm，如钢圈与偏心时，将钢圈找正。

35KV铁塔组立施工方案一、项目概况二、施工准备工作1.制定详细的施工计划和方案，包括工期计划、物资采购、人员配置等。

2.准备施工所需的设备和工具，包括起重机、螺旋桩机、焊接设备等。

3.对施工人员进行培训，确保他们具备必要的操作技能和安全意识。

4.确认施工现场的地形和土质情况，做好相关测量和勘察工作。

5.安排好施工现场的交通和安全措施，确保施工过程中不会影响周边道路和人员。

三、施工步骤1.铁塔基础的施工根据设计要求和现场条件，进行铁塔基础的挖掘和浇筑工作。

确保基础的平整和牢固，为后续的铁塔组立提供良好的支撑。

2.铁塔组立的准备根据设计图纸和施工计划，将铁塔的各个模块组装好，并进行必要的检查和调整。

确保铁塔结构的完整和稳固，避免在组立过程中出现问题。

3.铁塔组立的实施通过起重机将铁塔各个模块逐一吊起，并按照设计要求进行精确的安装和固定。

在组立过程中，需要严格控制吊装高度和方向，确保铁塔的垂直度和水平度。

4.铁塔焊接和验收在铁塔组立完成后，需要对接缝进行焊接和检测。

确保焊接质量符合相关标准，同时进行验收和记录，以便后续的运行和维护工作。

5.安装导线和设备在铁塔组立完成后，进行导线的安装和接地工作。

同时安装相关的设备，确保输电线路的正常运行和安全使用。

6.施工清理和验收在整个施工过程结束后，对现场进行清理和整理工作。

同时进行最终的验收和评估，确保工程符合设计要求和相关标准。

四、安全与质量保障1.严格执行相关安全规定，确保施工人员的人身安全和设备的正常使用。

2.提高施工质量意识，加强对施工过程中的关键环节的监督和控制。

3.定期检查和维护施工设备，及时处理设备故障和损坏，确保施工的正常进行。

4.加强与监理单位和相关部门的沟通和协调，及时解决施工过程中的问题和难点。

五、总结与展望35KV铁塔组立施工是一项复杂而重要的工程，需要精心设计和周密计划才能顺利完成。

在实施过程中，需要严格遵守相关规定和标准，确保工程的安全和质量。

35杆塔组立施工方案
一、项目概述
二、前期准备工作
1.施工前，需对施工现场进行全面的勘察和测量，确定每座塔的坐标、高度和线路走向。

2.组织人员到场勘察、测量，现场情况复核，验收施工图纸。

3.购买和准备必需的材料设备，确保施工过程中不会受到物资短缺的
影响。

4.组织施工人员进行安全培训，确保每位作业人员了解安全规程和操
作规范。

三、施工步骤
1.塔基预制
在每座塔的基础位置进行预制，确保基础坚固牢固。

2.铺设基础电缆
在塔基位置铺设基础电缆，连接到线路中。

3.吊装塔体
使用吊装机械将塔体吊装到基础位置，确保水平垂直。

4.安装绝缘子和导线
将绝缘子和导线安装到塔体上，确保连接紧固。

5.检查调整
对每座塔进行检查和调整，确保塔体安装正确稳固。

6.按要求进行验收
对每座塔进行验收，确保符合要求和标准。

四、施工注意事项
1.施工现场应设置警示标志，确保安全施工。

2.施工过程中应定期检查和保养施工设备，确保施工进程顺利。

3.严格按照施工图纸和规范要求进行施工，确保工程质量。

4.施工过程中应注意环保，避免造成环境污染。

五、安全措施
1.施工现场应设置警戒线和安全带，防止人员坠落。

2.施工过程中应配备专业的安全人员，确保施工安全。

3.施工人员应穿戴符合要求的安全防护装备，确保工作安全。

4.对施工过程中的危险因素加强监控，确保工程施工安全。

六、总结。

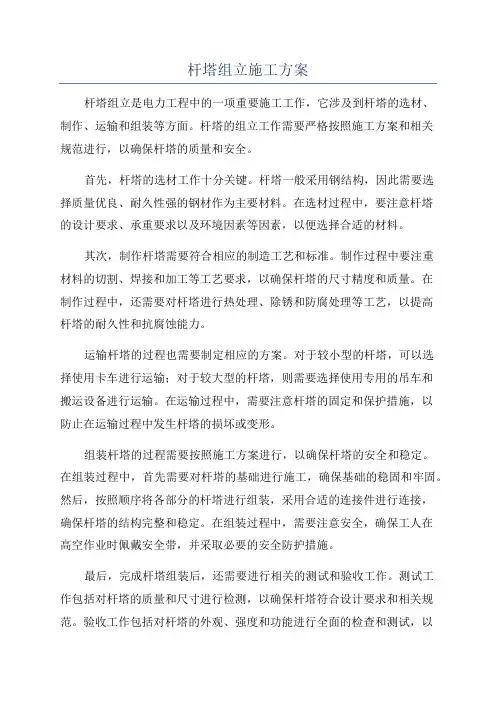

杆塔组立施工方案杆塔组立是电力工程中的一项重要施工工作，它涉及到杆塔的选材、制作、运输和组装等方面。

杆塔的组立工作需要严格按照施工方案和相关规范进行，以确保杆塔的质量和安全。

首先，杆塔的选材工作十分关键。

杆塔一般采用钢结构，因此需要选择质量优良、耐久性强的钢材作为主要材料。

在选材过程中，要注意杆塔的设计要求、承重要求以及环境因素等因素，以便选择合适的材料。

其次，制作杆塔需要符合相应的制造工艺和标准。

制作过程中要注重材料的切割、焊接和加工等工艺要求，以确保杆塔的尺寸精度和质量。

在制作过程中，还需要对杆塔进行热处理、除锈和防腐处理等工艺，以提高杆塔的耐久性和抗腐蚀能力。

运输杆塔的过程也需要制定相应的方案。

对于较小型的杆塔，可以选择使用卡车进行运输；对于较大型的杆塔，则需要选择使用专用的吊车和搬运设备进行运输。

在运输过程中，需要注意杆塔的固定和保护措施，以防止在运输过程中发生杆塔的损坏或变形。

组装杆塔的过程需要按照施工方案进行，以确保杆塔的安全和稳定。

在组装过程中，首先需要对杆塔的基础进行施工，确保基础的稳固和牢固。

然后，按照顺序将各部分的杆塔进行组装，采用合适的连接件进行连接，确保杆塔的结构完整和稳定。

在组装过程中，需要注意安全，确保工人在高空作业时佩戴安全带，并采取必要的安全防护措施。

最后，完成杆塔组装后，还需要进行相关的测试和验收工作。

测试工作包括对杆塔的质量和尺寸进行检测，以确保杆塔符合设计要求和相关规范。

验收工作包括对杆塔的外观、强度和功能进行全面的检查和测试，以确保杆塔的质量和安全。

同时，还需要进行相应的文件和记录的整理和归档工作。

综上所述，杆塔组立施工方案需要注重选材、制作、运输和组装等环节，确保杆塔的质量和安全。

在施工过程中，需要严格按照施工方案和相关规范进行，并采取相应的安全防护措施。

只有这样，才能顺利完成杆塔组立工作，确保电力工程的顺利进行。

35KV铁塔组立施工方案一、施工准备1.准备施工人员、设备和材料，确保施工进度顺利进行。

2.对施工区域进行勘测，确定基址位置，并清理施工现场。

3.准备好施工所需的螺栓、钢管和接头等材料，并进行质量检查。

二、基础施工1.根据设计要求，在基址上挖掘基础坑，坑底应平整、垂直，并进行检查。

2.在基础坑中铺设砂石垫层，并进行夯实。

3.根据设计要求制作钢模板，安装在基础坑中。

4.将混凝土按照比例配制，倒入模板中，确保混凝土均匀、密实。

5.等待混凝土凝固和强度达到要求后，拆除模板。

三、铁塔组立1.按照设计要求，准备好铁塔的钢管、螺栓和接头等构件，并进行质量检查。

2.按照设计方案，组装铁塔的各个部分，确保连接牢固。

3.在组装过程中，通过测量和调整，确保铁塔的垂直度和水平度符合要求。

4.在组装完成后，对铁塔进行全面检查，防止任何松动和缺陷。

四、导线安装1.根据设计要求，安装导线的悬挂装置，包括导线夹、悬挂环和挂线夹等。

2.将导线卷放置在接线架上，并进行逐层张拉和固定。

3.对导线进行绝缘处理，确保电力传输的安全性。

4.进行导线的接地处理，确保良好的接地系统。

五、收尾工作1.清理施工现场，确保无遗留的垃圾和材料。

2.对施工质量进行综合评估和检查，确保符合设计要求。

3.对施工过程中的问题进行总结和反馈，为后续施工提供经验和参考。

4.制作并归档施工全程的记录和报告。

总结35KV铁塔组立施工是一项复杂的工程，需要严格按照设计要求和施工方案进行操作。

施工前的准备工作和基础施工的质量对后续工作至关重要。

在铁塔组立过程中，要注意各个部分的连接和调整，确保铁塔的垂直度和水平度符合要求。

导线安装和收尾工作同样重要，需要保证导线的安全性和整体施工质量。

通过严格的施工管理和质量控制，确保35KV铁塔组立施工的顺利进行。

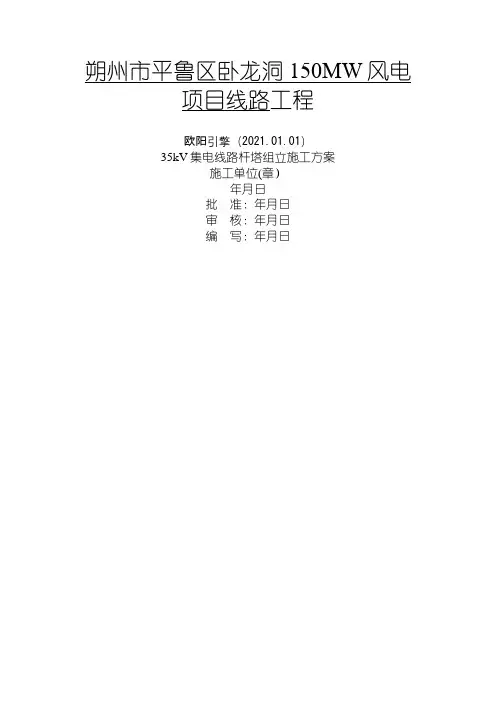

朔州市平鲁区卧龙洞150MW风电项目线路工程欧阳引擎（2021.01.01）35kV集电线路杆塔组立施工方案施工单位(章）年月日批准：年月日审核：年月日编写：年月日目录第一章工程概况11.1、编制依据 (1)1.2、工程概况11.3、施工方案21.4、劳动力组织2第二章杆塔统计汇总42.1、杆塔统计汇总42.2、各种型号铁塔尺寸4第三章铁塔组立施工质量及工艺要求63.1、施工质量要求63.2施工工艺要求8第四章铁塔组立质量保证措施94.1、铁塔组立质量保证措施9第五章铁塔组立安全及文明施工保证措施115.1、安全及文明施工保证措施115.2、主要危险点（源）及针对措施135.3铁塔组立安全、文明施工控制图15第六章施工进度保证措施166.1、计划进度：166.2.工器具配备166.3人员配备：166.4物资供应：166.5对外联系：16第七章外拉线悬浮抱杆分解组立铁塔177.1、施工准备：177.2、适用范围：177.3、施工措施：197.4、有关施工要求及关键工艺要点说明：227.5、主要工器具配置表23第八章内拉线悬浮抱杆分解组立铁塔258.1、施工准备258.2、现场布置及有关施工要求：258.3、主要工器具配置表26第九章吊车整体组立铁塔289.1、施工准备289.2、施工方法 (28)9.3、施工安全28第十章质量方针、质量目标、安全方针、安全目标3010.1、质量方针：3010.2、质量目标：3010.3、安全方针：3010.4、安全目标： (30)第一章工程概况1.1、编制依据1、《66kV及以下架空电力线路施工及验收规范》（GB50173-2014）2、《朔州市平鲁区卧龙洞二期50MW风电项目工程施工、监理有关规定》3、本工程施工图纸、设计变更及其它技术文件4、朔州市平鲁区卧龙洞二期50MW风电项目工程工程设计交底及施工图会审会议纪要5、《电力建设安全健康与环境管理工作规定》（2003-5发布）6、《电力建设安全工作规程》（架空电力线路部分DL50092-94）7、《安全防护用品、用具的管理及使用规定》SX/QI11-01-06 [02]8、《施工工器具安全管理制度》 SX/QI11-01-08 [02]1.2、工程概况1) 本工程共设两条35kV集电线路。

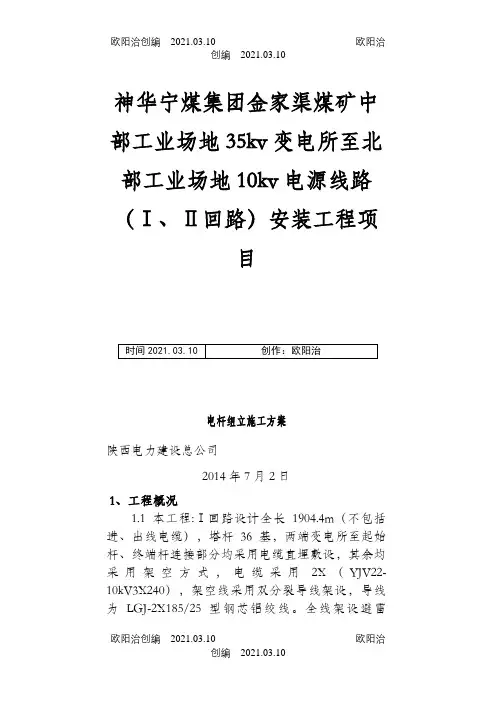

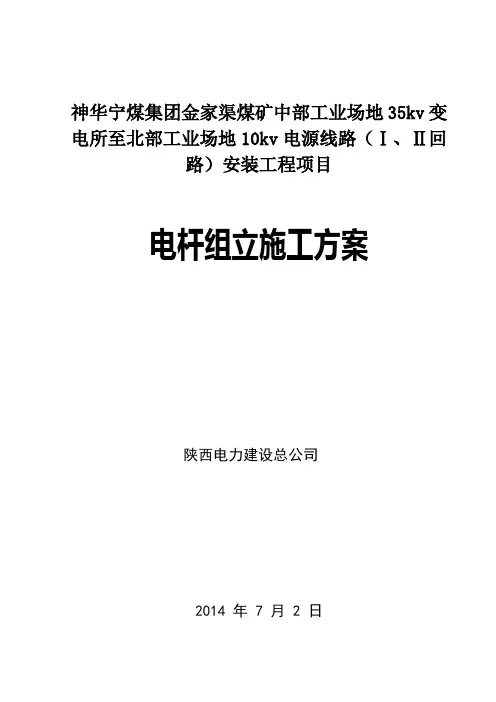

神华宁煤集团金家渠煤矿中部工业场地35kv变电所至北部工业场地10kv电源线路（Ⅰ、Ⅱ回路）安装工程项目电杆组立施工方案陕西电力建设总公司2014 年7 月 2 日1、工程概况1.1本工程:Ⅰ回路设计全长1904.4m（不包括进、出线电缆），塔杆36基，两端变电所至起始杆、终端杆连接部分均采用电缆直埋敷设，其余均采用架空方式，电缆采用2X（YJV22-10kV3X240），架空线采用双分裂导线架设，导线为LGJ-2X185/25型钢芯铝绞线。

全线架设避雷针。

Ⅱ回路设计全长1923.9m（不包括进、出线电缆），塔杆36基，两端变电所至起始杆、终端杆连接部分均采用电缆直埋敷设，其余均采用架空方式，电缆采用2X（YJV22-10kV3X240），架空线采用双分裂导线架设，导线为LGJ-2X185/25型钢芯铝绞线。

全线架设避雷针。

2、杆塔组立施工方法及质量要求排杆1、排杆前的检查（1）对运至现场的杆段进行详细检查，规格必须符合设计说明要求，并核对电杆的螺栓的孔位、方向、注意主杆上段的穿钉管必须畅通。

（2）杆段弯的不应超过2‰不得有纵横裂纹,横向裂纹不得超过0.1mm。

(3)电杆内外不得有蜂窝、露筋、跑浆现象，杆顶堵头砼局部碰损应进行补修。

2、排放及找正（1）当电杆所处地形起伏交大时应予以平整或用装土的草垫进行支垫，支垫应稳固可靠。

（2）杆塔组合找正时指挥人员应于杆轴线方向的一端用目测或用拉线绳指挥操作人员将杆段拨正，使组合段成一条直线，然后沿杆轴方向移动杆段找焊口。

（3）杆段焊口间隙在3—5mm之间，当杆圈偏心时，应将钢圈找正，当焊口间隙不均匀时，转动杆段，再找正。

3、注意事项（1）用撬杠或绳索拖拽等方法使杆段就位时，应专人同意指挥，步调一致，互相关照或提醒以防碰（压）伤手脚。

（2）严禁在杆上行走，以免扭伤脚或破坏排杆质量。

（3）滚动电杆时，前方不得站人，移杆时，应随时将杆段拴牢。

焊接1、准备与检查1.1、焊接前应检查排杆质量，并进行微调。

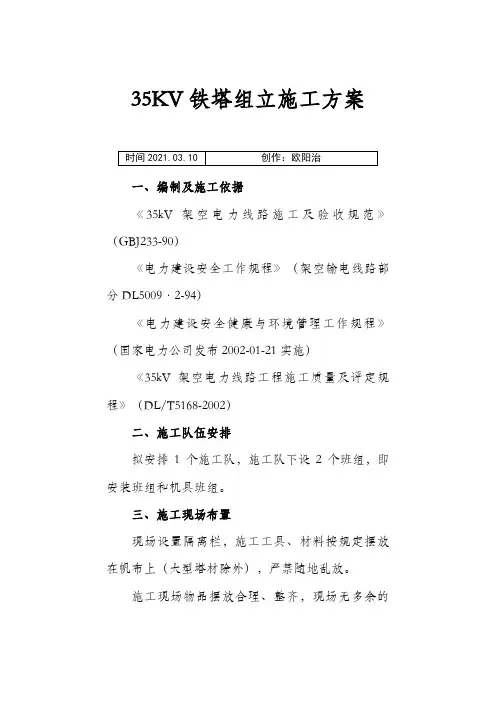

35KV铁塔组立施工方案一、编制及施工依据《35kV架空电力线路施工及验收规范》（GBJ233-90）《电力建设安全工作规程》（架空输电线路部分DL5009·2-94）《电力建设安全健康与环境管理工作规程》（国家电力公司发布2002-01-21实施）《35kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）二、施工队伍安排拟安排1个施工队，施工队下设2个班组，即安装班组和机具班组。

三、施工现场布置现场设置隔离栏，施工工具、材料按规定摆放在帆布上（大型塔材除外），严禁随地乱放。

施工现场物品摆放合理、整齐，现场无多余的杂物。

四、施工前的准备工作开工前，技术负责人组织现场工作人员认真学习《电业安全规程》有关部分及《架空送电线路施工工艺及质量标准》，并介绍工程情况，做好技术交底工作。

材料员参照施工措施和工程实际情况准备好工器具，并检查其状态、性能，保证其处于良好的工作状态；按照要求发放足够的工器具，并作好记录。

施工队按工作任务准备相应的材料、工具，准备好的材料和工器具应妥善存放，材料员负责。

安装班组负责人根据实际情况，合理安排本班组的人员分工和施工进度。

机具班组负责人物资运输和吊车的准备，保证其处于良好的工作状态。

施工前，了解设备及基础的实际情况，落实施工设备布置场所，按照安规和现场工作实际需要检查安措是否完备。

五、铁塔组立方案及操作要点铁塔分解组立主要采用小圆木抱杆或钢管抱杆分解组塔法。

施工流程大致可分为组塔前准备、第一段塔的组立、抱杆分解组立、抱杆的提升、塔材的吊装、螺栓的安装、塔身校正等。

施工人员必须参加技术、安全、质量交底，各施工队在施工前，认真学习有关的操作方法及要点，在施工前做到心中有数，才能保质保量的完成施工任务。

施工中重视对原始记录的填写工作，做到准确、及时、齐全、整洁。

严格遵守国家及有关部门颁发的安全操作规程。

认真做好施工前的组织、准备工作，施工现场人员的职责要明确，并落实到每个人。

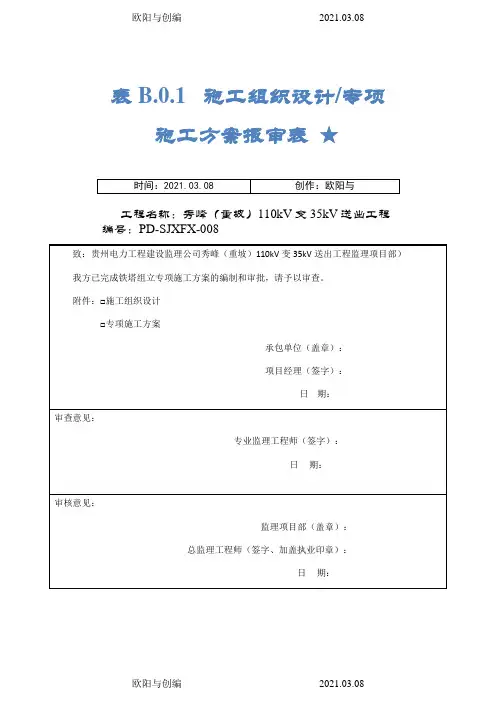

表B.0.1 施工组织设计/专项施工方案报审表★工程名称：秀峰（重坡）110kV变35kV送出工程编号：PD-SJXFX-008本表（含附件）一式4份，监理项目部存2份，建设单位（业主项目部）存1份，承包单位存1份。

秀峰（重坡）110kV 变35kV 送出工程：丙午35kV 变～凯口35kV 变35kV线路π接入秀峰（重坡）110kV 变35kV 线路工程合同编号：060900〔2016〕01JJ11四川省南充市水电工程有限公司2016年07月铁塔组立施工方案批 准：审 核： 编 制： 目录一、编制依据1二、工程概况1 2.1施工项目及负责人1 2.2施工地点、时间12.3施工内容、等级、影响及限速范围、设备变化2 三、施工组织机构23.2施工单位组织、配合单位及配合内容33.3施工任务划分、工期及劳动力安排3四、工序施工方法34.1 工艺流程3五、铁塔组立前准备工作42、技术准备4铁塔组立专项施工方案3、人员准备54、机具准备55、材料准备66、组立现场准备6六.铁塔组立71、铁塔组装工艺流程72、铁塔的组装前准备工作73、吊主材及片材114、塔身的吊装125、曲臂的吊装136、横担的吊装14七.组塔注意事项15绝缘子的金具安装15一、编制依据：1 GBJ50233-2005 《110-500KV架空电力线路施工及验收规范》2 Q/CSG10017.1-2007 《110-500KV送变电工程质量检验及评定规范》3 DL-408-91 《电力建设安全工作规程》（架空电力线路部分）4 JGJ160-2008 《施工现场机械设备检查技术规程》5 电力建设工程安全和环境管理设施规范应用手册6 安全生产监督规定安全生产工作规定7 《安规》、《行规》的相关规定；8 本线路相关施工图纸9 依据现场实际调查及设备现状。

二、工程概况主要是为秀峰（重坡）110kV变35kV送出工程：丙午35kV变～凯口35kV变35kV线路π接入秀峰（重坡）110kV变35kV线路工程共14基（直线塔1基、转角杆13基）铁塔组立施工编写。

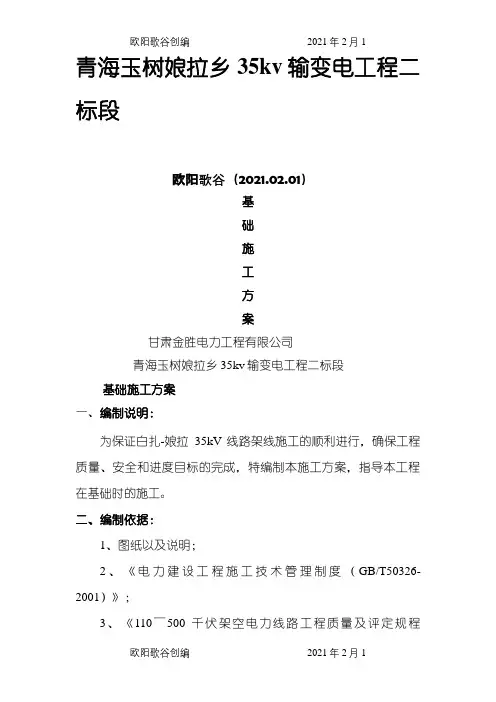

青海玉树娘拉乡35kv输变电工程二标段欧阳歌谷（2021.02.01）基础施工方案甘肃金胜电力工程有限公司青海玉树娘拉乡35kv输变电工程二标段基础施工方案一、编制说明：为保证白扎-娘拉35kV线路架线施工的顺利进行，确保工程质量、安全和进度目标的完成，特编制本施工方案，指导本工程在基础时的施工。

二、编制依据：1、图纸以及说明；2、《电力建设工程施工技术管理制度（GB/T50326-2001）》；3、《110～500千伏架空电力线路工程质量及评定规程（DL/T5168-2002）》；4、《娘拉乡35kv变配电工程施工组织设计》；5、线路经过地区的调查资料及地方法规等；三、工程概况本标段交通便道路面较差，运输条件比较困难；主要跨越扎曲河两次，10kv线路一次，通讯线路七次，线路自白扎35kv变电站开关柜室西数第一个预留洞电缆出线至新建娘拉乡35kv变电站，本标线路全长约12km。

海波高度在3600m-4400m左右，地型复杂，大部分塔位在半坡或山脊，运输困难。

表层地质为中密碎石混粉土，底部为风化砂板石，局部地面风化岩裸露，岩石工程性良好。

全线均为铁塔，共计59基，基础均为现浇混凝土基础。

四、基础施工方案1、线路复测（1）对所使用的经纬仪、钢卷尺、标尺等测量工具，须在有效使用期内，并且必须进行校正，符合精度要求方可使用，经纬仪最小读数不大于1′。

依据设计平断面图及杆塔明细表，核对现场桩位是否与设计图纸提供的数椐相符（档距、高差、转角、跨越等），复测主要内容和允许误差见第六章线路复测质量要求及检查方法（表1）。

（2）各施工段复测时应向相邻段延伸2-3个桩位，并互相协调，直至线路贯通并与设计图纸相符，对遗失桩应按要求进行补钉，复测完成后，应及时填写复测记录和复测分坑关键工序把关卡中的复测记录项目。

2、基础分坑（1）本工程根据塔位的具体地形配置了不同长度的接腿，因此在基础施工分坑时，必须核实塔位中心桩及地形是否正确，各塔位的A、B、C、D四个塔腿与中心桩的高差是否符合《铁塔及基础明细表》中所标注的数据。

东方红-克仁格图35kV输电线路工程铁塔组立施工作业指导书*******公司2016年10月编制：审核：批准：一．工程概况1、工程简述二．施工技术依据本工程铁塔组立施工所执行的技术规程、规范及有关图纸文件有：1.本工程的设计图纸及设计变更；2.《110～500kV架空电力线路施工及验收规范》(GB50233-2005)；3.《电力建设安全工作规程》(架空线路部分)（DL5009.2 -94）；4. 相关《架空送电线路组立铁塔施工守则》；5.设计单位、监理公司下发的有关铁塔工程的通知、文件、以及会议纪要等。

三．线路方向及有关规定线路方向规定及塔腿编号顺序如1图所示：铁塔基础应符合下列规定时，方可进行组立铁塔施工：1.经过中间验收合格者；2.混凝土强度应符合分解组塔时基础强度达到设计强度的70％的要求；五．铁塔组立施工工艺要求1、脚钉位置（1）直线塔脚钉均安装在D腿；（2）转角及终端塔规定安装在线路转角的内侧(呼称高以下)，呼称高以上的脚钉安装在转角外侧。

铁塔脚钉弯钩一律朝上。

中线挂线铁安装在内角侧。

（3）直线耐张塔脚钉安装在D腿，中挂线铁安装在线路前进方向的右侧，呼称高以上脚钉安装在前进方向左侧。

2.螺栓规格及穿向（1）铁塔螺栓及脚钉自地面以上8米位置安装防盗帽（以高腿地面为准）（2）铁塔螺栓除防盗螺栓外全部安装防松帽。

使用双帽的螺栓不再安装防松帽。

（3）螺栓穿向：①立体结构水平方向者由内向外；垂直方向者由下向上；铁塔斜面螺栓均由下向上穿。

②平面结构顺线路方向者由小号侧向大号侧穿入（单面结构）；横线路方向者两侧由线路内侧向线路外侧；中间由左向右(面向大号分左右)•，垂直方向由下向上穿。

3.与螺栓连接的构件应符合下列规定（1）螺杆应与构件平面垂直，螺栓头平面与构件平面不应有空隙；（2）螺栓紧固并加装扣紧螺母后，螺栓露扣长度要求：①单螺母应不少于两扣；②双螺母至少应平扣；（3）承受剪力的螺栓，其丝扣部分不得进入联接构件的剪切面内；（4）各构件的螺栓规格应符合设计图纸要求；4.螺栓的紧固要求（1）铁塔各部件的组装应紧密牢固，交叉构件在交叉处有空隙者，应按设计图纸装设相应厚度的垫片；（2）螺杆和螺母的螺纹有滑扣或螺母棱角磨损严重以至扳手打滑者，应予以更换；（3）铁塔组立后，地脚螺栓螺母必须及时配齐紧固，并采取有效的防松、防盗措施，防止倒塔事故的发生；（4）组塔后铁塔螺栓紧固率应达到96％以上，其紧固程度应符合螺栓紧固力矩标准（如表2）。

杆塔组立组织、安全、技术措施及施工方案三、组织措施1、施工现场组织机构本工程投入施工人员名，XXX为现场施工负责人，XXX为现场技术负责人，XXX为现场安全员，XXX为现场材料员。

2、各级人员职责2.1施工负责人职责：2.1.1全面负责工程的材料、技术、质量、安全、工期、文明施工的管理，并组织实施。

2.1.2施工负责人负责指挥本工程的生产、经营活动，调动人力、物资等生产要素，合理组织施工技术力量，保证施工任务的完成。

2.2现场安全员职责：2.2.1 对入场的施工人员进行安全教育和安全考核。

2.2.2监督检查工作票、班前会、班后会及公司其它安全管理制度的执行情况。

2.2.3 深入工地，做好安全监察工作，消除习惯性违章行为。

2.2.4 积极配合施工负责人做好安全管理的各项工作，确保整个施工过程中不发生任何安全事故，保障工程顺利实施。

2.2.5监督检查班组成员在施工过程中的施工安全，及时纠正班组成员在施工中的习惯性违章行为。

2.3现场技术负责人职责：2.3.1根据现场工作实际需要，合理配置班组成员。

2.3.1负责组织（督促）各施工组开展施工现场线路架设、设备安装工程技术数据、设备材料、产品合格证及隐蔽工程签证等资料的收集、整理、核对、编制、上报等工作；2.3.2负责施工现场施工工艺指导、检查，施工质量的监督、管理、考核等工作2.3.2负责贯彻落实施工质量三级质量检查制度，确保施工工艺质量。

2.4现场材料员职责：2.4.1积极配合施工负责人的各项工作，做好工程材料的准备工作，按工程所需材料按质、按量调配并认真管理。

2.4.2负责工程废旧物资设备的回收登记、上交等管理工作。

2.4.3做好施工工器具的管理工作。

2.5工作班人员职责：2.5.1积极配合施工负责人的各项工作，认真完成工作负责人下达的工作任务。

2.5.2对当天的工作内容，及工作任务进行分析，做到安全施工、文明施工，对工作负责、对自己、对他人负责。

35kV线路工程电杆组立施工方案神华宁煤企业金家渠煤矿中部工业场所35kv变电所至北部工业场所10kv电源线路（Ⅰ、Ⅱ回路）安装工程项目电杆组立施工方案陕西电力建设总企业2014年7 月2 日、工程概略本工程:Ⅰ回路设计全长（不包含进、出线电缆），塔杆36基，两头变电所至开端杆、终端杆连结部分均采纳电缆直埋敷设，其余均采纳架空方式，电缆采纳2X（YJV22-10kV3X240），架空线采纳双分裂导线架设，导线为LGJ-2X185/25型钢芯铝绞线。

全线架设避雷针。

Ⅱ回路设计全长（不包含进、出线电缆），塔杆36基，两头变电所至开端杆、终端杆连结部分均采纳电缆直埋敷设，其余均采用架空方式，电缆采纳2X（YJV22-10kV3X240），架空线采纳双分裂导线架设，导线为LGJ-2X185/25型钢芯铝绞线。

全线架设避雷针。

2、杆塔组立施工方法及质量要求排杆、排杆前的检查（1）对运至现场的杆段进行详尽检查，规格一定切合设计说明要求，并核对电杆的螺栓的孔位、方向、注意主杆上段的穿钉管一定通畅。

（2）杆段弯的不该超出2‰不得有纵横裂纹,横向裂纹不得超出。

电杆内外不得有蜂窝、露筋、跑浆现象，杆顶堵头砼局部碰损应进行补修。

、排放及找正（1）当电杆所处地形起伏交大时应予以平坦或用装土的草垫进行支垫，支垫应牢固靠谱。

（2）杆塔组合找正时指挥人员应于杆轴线方向的一端用目测或用拉线绳指挥操作人员将杆段拨正，使组合段成一条直线，而后沿杆轴方向挪动杆段找焊口。

（3）杆段焊口空隙在3—5mm之间，当杆圈偏爱时，应将钢圈找正，当焊口空隙不均匀时，转动杆段，再找正。

3、注意事项（1）用撬杠或绳子拖拽等方法使杆段就位时，应专人赞同指挥，步伐一致，相互关照或提示以防碰（压）伤手脚。

（2）禁止在杆上行走，免得扭伤脚或破坏排杆质量。

（3）转动电杆时，前面不得站人，移杆时，应随时将杆段拴牢。

焊接1、准备与检查、焊接前应检查排杆质量，并进行微调。
