音视频同步的原理及实现方案-技术方案音视频同步是我们观看视频的一个基本体验，尤其对于视频画面中能看到声源动作（如：嘴型）的场景，音视频同步问题非常影响体验。

在短视频与直播APP中，采集端作为音视频的生产者，如果采集端产生的音视频源本身就无法保证同步，那么后面不管经过什么处理，都很难再让用户看到音视频同步的画面了，因此，在采集端保证音视频同步上尤其重要。

那么如何保证app在各种正常/非正常状况下尽量保证输出同步的音视频？本文就是讲述我们是如何解决上述问题的。

音视频同步的原理音视频采集的数据分别来自于麦克风与摄像头，而摄像头与麦克风其实是两个独立的硬件，而音视频同步的原理是相信摄像头与麦克风采集数据是实时的，并在采集到数据时给他们一个时间戳来标明数据所属的时间，而编码封装模块只要不改动音视频时间的相对关系就能保证音频与视频在时间上的对应。

如此封装好数据之后，播放端就能够根据音视频的时间戳来播放对应的音视频，从实现音视频同步的效果。

时间戳参考标准取格林威治时间做为对比标准，即音视频时间戳都为采集时间点相对于格林威治标准时间的时间差；取系统开机时间做为对比标准，即音视频时间戳都是采集时间点相对于手机开机时间的时间差。

目前iOS上AVCaptureSession这套API 就是参考这个时间标准给的时间戳。

其它时间戳标准基于“开源项目1”的音视频同步探讨原生某开源框架如图：简介音/视频被采集到之后会先经过音/视频处理模块，音/视频在被处理之后才进入计算时间戳的模块。

在帧到达时记一个计时起点，然后根据采集的帧间隔对接下来每一帧的时间戳进行计算：frameTimeStamp = lastFrameTimeStamp + frameDuration。

优点能输出frame duration稳定的音视频时间戳。

风险无论是音频还是视频，在手机过热、性能不足等极端情况下有可能出现采集不稳定的情况，比如说预计1s采集30帧，实际只采集到28帧，而音视频的时间戳是通过累加来计算的，这样就有会出现音视频不同步的情况。

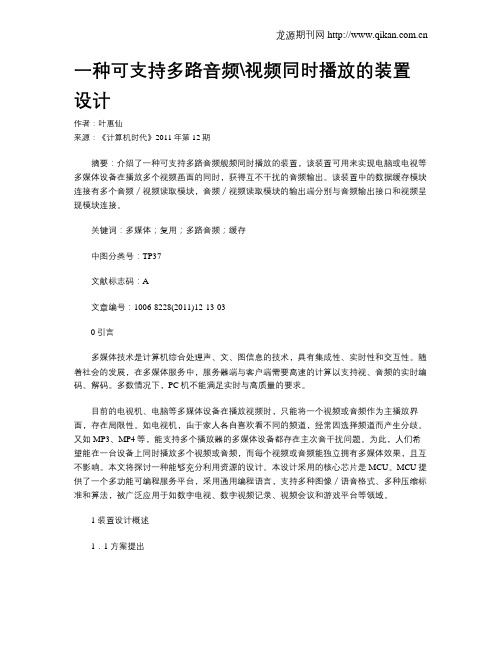

一种可支持多路音频\视频同时播放的装置设计作者：叶惠仙来源：《计算机时代》2011年第12期摘要：介绍了一种可支持多路音频舰频同时播放的装置，该装置可用来实现电脑或电视等多媒体设备在播放多个视频画面的同时，获得互不干扰的音频输出。

该装置中的数据缓存模块连接有多个音频／视频读取模块，音频／视频读取模块的输出端分别与音频输出接口和视频呈现模块连接。

关键词：多媒体；复用；多路音频；缓存中图分类号：TP37文献标志码：A文章编号：1006-8228(2011)12-13-030引言多媒体技术是计算机综合处理声、文、图信息的技术，具有集成性、实时性和交互性。

随着社会的发展，在多媒体服务中，服务器端与客户端需要高速的计算以支持视、音频的实时编码、解码。

多数情况下，PC机不能满足实时与高质量的要求。

目前的电视机、电脑等多媒体设备在播放视频时，只能将一个视频或音频作为主播放界面，存在局限性。

如电视机，由于家人各自喜欢看不同的频道，经常因选择频道而产生分歧。

又如MP3、MP4等，能支持多个播放器的多媒体设备都存在主次音干扰问题。

为此，人们希望能在一台设备上同时播放多个视频或音频，而每个视频或音频能独立拥有多媒体效果，且互不影响。

本文将探讨一种能够充分利用资源的设计。

本设计采用的核心芯片是MCU。

MCU提供了一个多功能可编程服务平台，采用通用编程语言，支持多种图像／语音格式、多种压缩标准和算法，被广泛应用于如数字电视、数字视频记录、视频会议和游戏平台等领域。

1 装置设计概述1．1 方案提出计算机技术的高速发展，使新一代计算机的资源相对充足。

而在实际使用过程中，大量的系统资源并没得到充分利用，特别是超线程的P4架构，利用率不到10％，造成很大的资源浪费。

数字音频是多媒体技术的重要组成部分，品种繁多的新产品也不断涌现，音频数据压缩和传输格式不断丰富和更新，给人们带来了方便和享受。

但与此同时，人们也在对数字音频产品不断提出更高的要求，功能单一的产品必将被高性能、多功能以及具有良好兼容性的数字音频系统所取代。

一种可支持多路音频、视频同时播放的装置设计
叶惠仙
【期刊名称】《计算机时代》
【年(卷),期】2011(000)012
【摘要】介绍了一种可支持多路音频/视频同时播放的装置,该装置可用来实现电脑或电视等多媒体设备在播放多个视频画面的同时,获得互不干扰的音频输出.该装置中的数据缓存模块连接有多个音频/视频读取模块,音频/视频读取模块的输出端分别与音频输出接口和视频呈现模块连接.
【总页数】3页(P13-15)
【作者】叶惠仙
【作者单位】福建农业职业技术学院信息技术系,福建福州350007
【正文语种】中文
【中图分类】TP37
【相关文献】
1.基于MPEG-2 TS的多路音频存储播放系统设计 [J], 张振兴;丛静
2.一种多路卫星电视节目播放和采集系统的设计 [J], 杨涛;黄焱
3.基于FFmpeg和SDL的多路视频播放器设计与实现 [J], 刘文华
4.一种基于单片机的MP3音频播放器设计 [J], 何冰
5.视频监控系统中多路音频联网器的设计与实现 [J], 陈季安;邢果;戚文芽;陈安平因版权原因，仅展示原文概要，查看原文内容请购买。

基于MOST50总线的多路同步音视频传输设计现如今，随着互联网技术的不断发展，人们对于音视频传输越来越有需求，需要更快速、稳定、高质量的数据传输。

在这样的需求背景下，MOST50总线得以广泛应用于汽车音视频系统、家庭影院以及虚拟现实等应用领域。

接下来，我们来讨论一下基于MOST50总线的多路同步音视频传输设计。

首先，MOST50总线是一种高速总线，可以实现高达150Mbps的传输速率，且具有较好的实时性和同步性能，因此在音视频传输方面应用十分广泛。

为了实现多路同步传输，我们可以使用MOST50总线上的同步信号进行时序对齐，同时通过数据压缩技术使得数据传输的带宽得到充分利用。

另外，传输中可能会出现丢包、传输延迟等问题，需要进行相应的处理。

针对丢包问题，我们可以通过加入冗余数据进行纠错处理，针对传输延迟问题，则可以通过流控制和缓存来处理。

其次，针对多路传输的应用场景，我们需要对音视频流进行分类传输。

通常来说，音频数据具有较小的带宽和传输延迟，可以采用Cyclic Multimedia Protocol来进行传输，而视频数据则可以采用ISO/IEC High-speed Ethernet技术进行传输，这种技术可以支持高达10Gbps的传输带宽。

最后，我们需要解决的是多路音视频的分配和调度问题。

针对这个问题，我们可以采用多路复用技术，将多个音视频流复用到同一个MOST50总线上进行传输，同时可以采用轮询、优先级等算法进行流调度和带宽分配。

综上所述，基于MOST50总线的多路同步音视频传输设计可以实现高速、稳定、高质量的多路音视频传输，应用范围广泛，例如汽车音视频系统、家庭影院以及虚拟现实等领域，是一种十分值得推广的技术。

在实际应用中，基于MOST50总线的多路同步音视频传输涉及到多个方面的技术问题。

下面，我们来分别探讨这些问题。

首先是信号时序对齐问题。

由于音视频流需要进行同步传输，所以信号时序对齐是至关重要的。
