长沙工业泵厂ZMD155-30×5自平衡多级泵

ZDM155-67*4自平衡多级泵概述：ZDM155-67*4自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZDM155-67*4自平衡多级泵优势：ZDM155-67*4自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：155m3/h；扬程H：268mZDM155-67*4自平衡多级泵结构形式：ZDM155-67*4自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

自平衡多级泵图纸和外形安装尺寸表由提供长沙奔腾泵业有限公司自平衡多级泵图纸系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

D泵外形尺寸图及外形尺寸表
D型泵法兰尺寸表
D型泵外形安装图（公用底座）D80-30型泵外形安装尺寸表
100D16型泵外形安装尺寸表
D25-50型泵外形安装尺寸表
D46-50型泵外形安装尺寸表
D85-67型泵外形安装尺寸表
D155-67型泵外形安装尺寸表
D型泵外形安装图（本身底座）
8
安装图）
200D43型泵外形安装尺寸表
8
安装图）
D85-67型泵外形安装尺寸表
8
安装图）
D155-67型泵外形安装尺寸表
8
安装图）
D280-43/84型泵外形安装尺寸表
8
安装图）
D280-65/84型泵外形安装尺寸表
8
安装图）
D450-60/84型泵外形安装尺寸表
8安装图）。

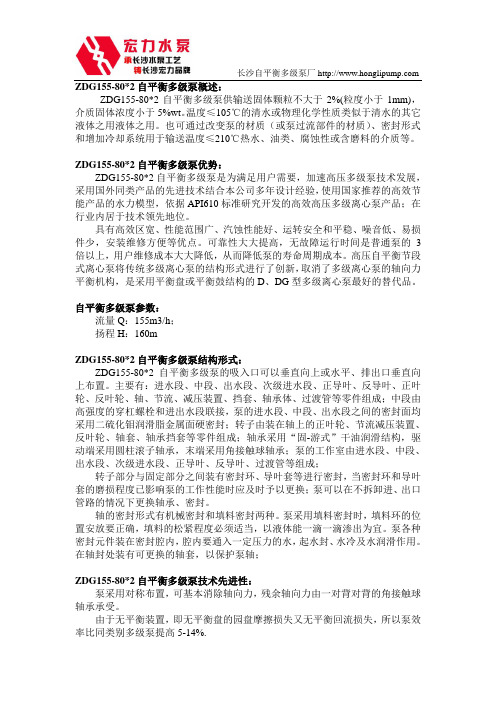

ZDG155-80*2自平衡多级泵概述：ZDG155-80*2自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZDG155-80*2自平衡多级泵优势：ZDG155-80*2自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：155m3/h；扬程H：160mZDG155-80*2自平衡多级泵结构形式：ZDG155-80*2自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

ZD155-67*4自平衡多级泵概述：ZD155-67*4自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZD155-67*4自平衡多级泵优势：ZD155-67*4自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：155m3/h；扬程H：268mZD155-67*4自平衡多级泵结构形式：ZD155-67*4自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

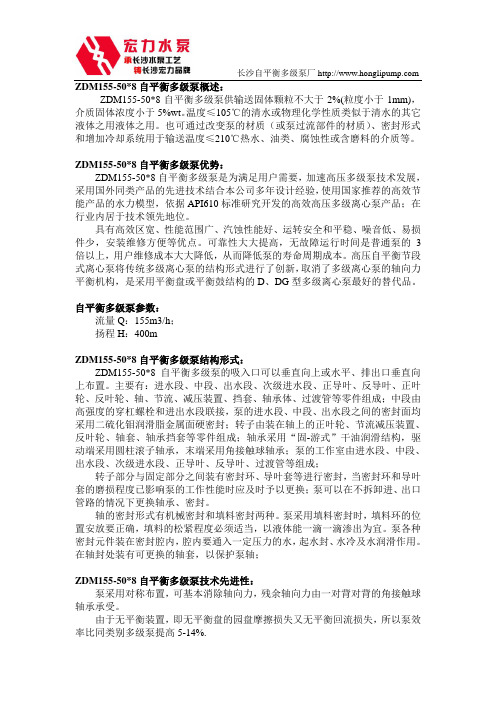

ZDM155-50*8自平衡多级泵概述：ZDM155-50*8自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZDM155-50*8自平衡多级泵优势：ZDM155-50*8自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：155m3/h；扬程H：400mZDM155-50*8自平衡多级泵结构形式：ZDM155-50*8自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

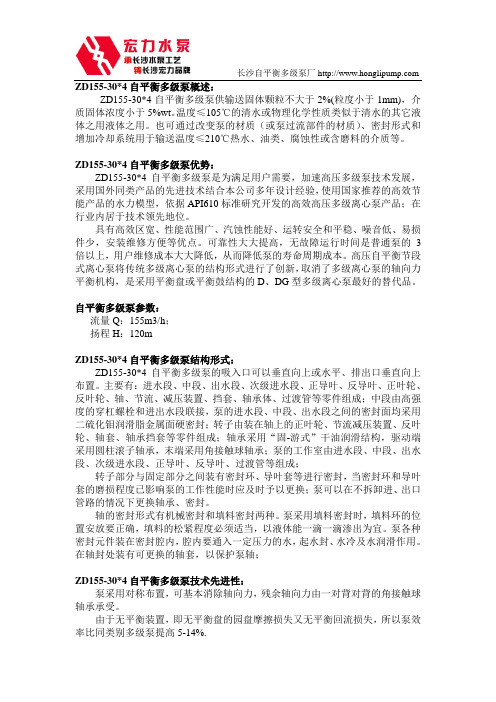

ZD155-30*4自平衡多级泵概述：ZD155-30*4自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZD155-30*4自平衡多级泵优势：ZD155-30*4自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：155m3/h；扬程H：120mZD155-30*4自平衡多级泵结构形式：ZD155-30*4自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

MD155-30X5型多级矿用离心泵概述：MD/DM155-30型矿用多级泵采用国家推荐使用的高效节能产品的水力模型，经我厂不断更新研发，具有效率高、性能范围广、运转安全和平稳、噪音低、安装维修方便、运行寿命长等优点，其技术水平处于国内领先地位，产品性能可靠。

MD155-30X5型多级矿用离心泵性能范围：流量Q：155m³/h；扬程H：150m；MD155-30X5型多级矿用离心泵型号意义：例：MD155-30X5；MD——耐磨矿用多级泵；155——泵设计点流量为155m^3/h；30——泵单级设计点扬程为30m；5——泵的级数为5。

MD155-30X5型多级矿用离心泵产品说明：1、水力模型先进，效率高，性能范围广。

2、泵运行平稳，噪音低。

3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。

4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

MD155-30X5型多级矿用离心泵使用说明：1、启动泵起动前应转动泵转子，检查转子是否灵活;检查电机转向是否与泵转向一致;打开泵吸入阀，关闭泵出口管路闸阀及压力表旋塞，使泵内充满液体，或用真空系统排除吸入管和泵内空气;检查泵和电机联接螺栓的松紧程度和泵周围的安全情况，使泵处于准备起动状态;起动电机，待泵运转正常后，打开压力表旋塞，慢慢开启泵出口闸阀，直到压力表指针指到所需压力为止(按出口压力表读数控制泵给定的扬程)。

2、运行该泵靠泵内平衡机构平衡轴向力，平衡装置内有平衡液体流出，平衡液体由平衡水管接至进水段，或在平衡室外设计一短管，平衡液体经短管流向泵外。

为保证泵正常运行，平衡水管绝对不允许堵塞;在开车和运行过程中，必须注意观察仪表读数，轴承发热、填料漏水和发热及泵的振动和声音等是否正常，如发现异常情况，应及时处理;轴承温升变化反映了泵的装配质量，轴承温升不得高于环境温度35℃，轴承的最高温度不得高于75℃;泵转子在运行中存在一定的轴向窜动，轴向窜动应在允许范围内，应保证电机和水泵两联轴器端面间的间隙值;泵在运行期间应定期检查叶轮、密封环、导叶套、轴套、平衡盘等零件的磨损情况，磨损过大时应及时更换。

ZDG155-100*6自平衡多级泵概述：ZDG155-100*6自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZDG155-100*6自平衡多级泵优势：ZDG155-100*6自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：155m3/h；扬程H：600mZDG155-100*6自平衡多级泵结构形式：ZDG155-100*6自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

ZMD12-50*5自平衡多级泵概述：ZMD12-50*5自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZMD12-50*5自平衡多级泵优势：ZMD12-50*5自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：12m3/h；扬程H：250mZMD12-50*5自平衡多级泵结构形式：ZMD12-50*5自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

ZDG155-67*10自平衡多级泵概述：ZDG155-67*10自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZDG155-67*10自平衡多级泵优势：ZDG155-67*10自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：155m3/h；扬程H：670mZDG155-67*10自平衡多级泵结构形式：ZDG155-67*10自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。
