自平衡多级离心泵与普通多级离心泵区别离心泵是一种广泛应用于工业、农业、建筑等领域的流体输送设备，它能够将液体通过旋转叶轮的作用产生离心力，从而将液体输送到更高的位置。
在离心泵中，自平衡多级离心泵和普通多级离心泵是两种常见的类型，它们在结构和性能上存在一些明显的区别。
本文将分别对自平衡多级离心泵和普通多级离心泵进行介绍，深入探讨它们之间的区别。
一、自平衡多级离心泵自平衡多级离心泵是一种采用自平衡结构设计的离心泵，其主要特点是具有自动平衡功能，能够在输送高温液体或液体温度变化较大的情况下保持稳定的工作状态。
自平衡多级离心泵通常采用轴向吸入、径向排出的结构设计，能够有效提高泵的整体效率和性能稳定性。
在工作过程中，自平衡多级离心泵能够自动调节叶轮的位置，使得泵的运行更加平稳，并且减少了对轴承和密封件的磨损，延长了泵的使用寿命。
普通多级离心泵是一种传统的离心泵类型，其结构相对简单，主要由泵壳、叶轮、轴和密封件等部件组成。
普通多级离心泵通常需要外部辅助装置来实现平衡和稳定的工作状态，比如安装平衡油环或者利用外部机械密封来实现密封性能。
在输送高温液体或者液体温度变化较大的情况下，普通多级离心泵的性能可能会受到影响，泵的稳定性和效率均会下降。
1. 自动平衡功能：自平衡多级离心泵具有自动平衡功能，能够在工作过程中自动调节叶轮的位置，保持泵的稳定运行状态；而普通多级离心泵需要外部辅助装置来实现平衡和稳定的工作状态。
2. 效率和稳定性：自平衡多级离心泵采用轴向吸入、径向排出的结构设计，能够提高泵的整体效率和性能稳定性，特别适用于输送高温液体或者液体温度变化较大的工况；而普通多级离心泵在这种工况下，可能会出现性能下降和稳定性不足的情况。
3. 使用寿命：由于自平衡多级离心泵能够减少对轴承和密封件的磨损，因此能够延长泵的使用寿命；而普通多级离心泵由于缺乏自动平衡功能，需要依赖外部辅助装置来实现平衡和稳定的工作状态，因此对轴承和密封件的磨损更大，使用寿命相对较短。

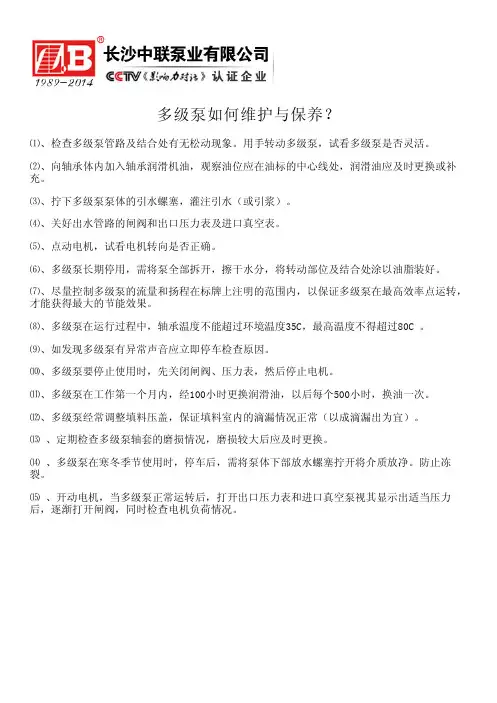

多级泵如何维护与保养？
⑴、检查多级泵管路及结合处有无松动现象。
用手转动多级泵，试看多级泵是否灵活。
⑵、向轴承体内加入轴承润滑机油，观察油位应在油标的中心线处，润滑油应及时更换或补充。
⑶、拧下多级泵泵体的引水螺塞，灌注引水（或引浆）。
⑷、关好出水管路的闸阀和出口压力表及进口真空表。
⑸、点动电机，试看电机转向是否正确。
⑹、多级泵长期停用，需将泵全部拆开，擦干水分，将转动部位及结合处涂以油脂装好。
⑺、尽量控制多级泵的流量和扬程在标牌上注明的范围内，以保证多级泵在最高效率点运转，才能获得最大的节能效果。
⑻、多级泵在运行过程中，轴承温度不能超过环境温度35C，最高温度不得超过80C 。
⑼、如发现多级泵有异常声音应立即停车检查原因。
⑽、多级泵要停止使用时，先关闭闸阀、压力表，然后停止电机。
⑾、多级泵在工作第一个月内，经100小时更换润滑油，以后每个500小时，换油一次。
⑿、多级泵经常调整填料压盖，保证填料室内的滴漏情况正常（以成滴漏出为宜）。
⒀ 、定期检查多级泵轴套的磨损情况，磨损较大后应及时更换。
⒁ 、多级泵在寒冬季节使用时，停车后，需将泵体下部放水螺塞拧开将介质放净。
防止冻裂。
⒂ 、开动电机，当多级泵正常运转后，打开出口压力表和进口真空泵视其显示出适当压力后，逐渐打开闸阀，同时检查电机负荷情况。
磁力泵的特点用途及工作条件和原理概述磁力传动离心泵（简称磁力泵）是应用现代磁力学原理，利用永磁体的磁力传动实现扭矩的无接触传递的一种新型泵，也就是电机带动外转子（即外磁钢）总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子（即内磁钢）总成和叶轮同步旋转，由于介质封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，彻底解决了机械传动泵的轴封泄漏，而设计的全密封、无泄漏、无污染的新型工业用泵。
磁力泵是化工流程中杜绝跑、冒、滴、漏现象，消除环境污染，创造“无泄漏车间”、“无泄漏工厂”，实现安全、文明生产的理想用泵。
广泛应用于石油、化工、制药、印染、电镀、食品、环保等企业的生产流程中输送不含铁屑杂质的腐蚀性液体，尤其适用于易燃、易爆、易挥发、有毒和贵重液体的输送。
在石油化工领域，愈来愈多的生产厂家，对其输送的介质都要求无泄漏的工艺环境，在某些特殊的场合，如输送热油或带颗粒介质（如污水处理），以及化工生产流程中，更迫切需要选择理想的无泄漏泵型。
我公司在生产CQ型磁力泵的基础上，引进国内、外新技术，研制成功的MT-HTP系列磁力传动高温化工流程泵，MT-MSP系列磁传动高温多级泵和带悬液分离器的磁力泵产品系列，解决了常规磁力泵一直未能解决的输送高温（350℃）和带颗粒介质的技术难题，可以直接取代机械传动的IH 型化工泵。
MT系列磁力泵经过长期的生产性连续运行考验，用户可以确信他们所选用的是最安全、最可靠的泵型。
传动原理磁力泵是利用磁性联轴器的工作原理无接触地传递扭矩的一种新泵型，当电动机带动外磁转子旋转时，通过磁场的作用带动内磁转子与叶轮同步旋转，从而达到抽送液体之目的，由于液体被封闭在静止的隔离套内，所以它是一种全密封、无泄漏的泵型。
泵的特点取消了泵的机械密封，完全消除了机械密封离心泵不可避免的跑、冒、滴、漏之弊病，是无泄漏工厂的最佳选择。
由于泵的过流部件选用了不锈钢、工程塑料来制造，从而达到耐腐蚀之目的。
自平衡多级离心泵参数离心泵是一种常用的工业设备，用于输送液体。
多级离心泵是指由多个离心泵级联组成的系统，可以提高泵的扬程和流量。
而自平衡多级离心泵则是在多级离心泵的基础上进行改进，使其具有自平衡的特性。
本文将介绍自平衡多级离心泵的参数及其作用。
1. 流量参数流量是指单位时间内通过泵的液体体积。
自平衡多级离心泵的流量参数是指在给定的工况下，泵所能输送的液体流量。
流量参数的大小决定了泵的输送能力，对于不同的工况需求，需要选择适当的流量参数。
2. 扬程参数扬程是指液体在泵中的能量变化，也可以理解为液体受到的压力变化。
自平衡多级离心泵的扬程参数是指在给定的工况下，泵所能提供的液体扬程。
扬程参数的大小决定了泵的输送距离，对于需要输送到较远距离的液体，需要选择适当的扬程参数。
3. 功率参数功率是指泵所消耗的能量，也可以理解为泵所提供的能量。
自平衡多级离心泵的功率参数是指在给定的工况下，泵所消耗的电能或者其他能源。
功率参数的大小决定了泵的能源消耗情况，对于需要节约能源的应用，需要选择适当的功率参数。
4. 效率参数效率是指泵输送液体的能量利用率。
自平衡多级离心泵的效率参数是指在给定的工况下，泵所提供的液体能量与所消耗的能量之间的比值。
效率参数的大小决定了泵的能量利用情况，对于需要高效能的应用，需要选择适当的效率参数。
5. 温度参数温度是指泵输送液体的温度。
自平衡多级离心泵的温度参数是指在给定的工况下，泵所能输送的液体温度范围。
温度参数的大小决定了泵的适用范围，对于需要输送高温或低温液体的应用，需要选择适当的温度参数。
6. 材料参数材料是指泵的制造材料。
自平衡多级离心泵的材料参数是指泵的主要零部件所采用的材料。
材料参数的选择要考虑液体的性质以及工作环境的要求，对于腐蚀性液体或高温液体的应用，需要选择适当的材料参数。
7. 噪音参数噪音是指泵在工作过程中产生的声音。
自平衡多级离心泵的噪音参数是指在给定的工况下，泵所产生的噪音水平。
自平衡多级离心泵与普通多级离心泵区别离心泵是工业领域中常用的一种流体输送设备，分为单级离心泵和多级离心泵两种类型。
根据不同的使用场景和需求，离心泵也分为很多种类，其中自平衡多级离心泵和普通多级离心泵就是两种常见的类型。
本文将重点介绍自平衡多级离心泵与普通多级离心泵的区别。
1. 自平衡多级离心泵的工作原理自平衡多级离心泵是一种采用特殊结构和工作原理的多级离心泵。
它的每个级别都有两个叶轮，一个压力轮和一个平衡轮。
其中压力轮是主要的工作轮，用来提供离心力和驱动流体，平衡轮则是用来平衡离心力的。
当自平衡多级离心泵工作时，流体通过第一个压力轮，进入第一个级别。
压力轮在旋转时将流体向外推送，产生离心力，使得流体获得动能，并且将离心力平衡在第一个平衡轮上。
接下来，流体经过第一个平衡轮，进入第二个压力轮，然后再经过第二个平衡轮，如此循环，最终将流体输送到目的地。
（1）自平衡多级离心泵由于采用了特殊的结构和工作原理，其叶轮之间的压差相对较小，泵的内部流动更为平稳，可以有效减少流体振动和噪音。
（2）自平衡多级离心泵的离心力较小，使得泵的使用寿命更长。
由于泵的工作压力不会产生突变，从而避免了泵在长期工作中产生气泡和空蚀等问题。
（3）自平衡多级离心泵的流量与扬程更为稳定，其运行安全可靠。
当泵运行过程中，如果叶轮损坏了，不会对泵的性能产生太大影响，仍能够正常工作。
（4）自平衡多级离心泵的安装更加方便。
相比于普通离心泵，自平衡多级离心泵可以更好地适应现有设备的现状，同时还可以减少设备占用空间，从而使得更多的设备可以集中在一个区域内。
普通多级离心泵是一种采用常规结构和工作原理的离心泵，在其内部设置了多个压力轮和导向器，以实现连续输送流体。
在普通多级离心泵中，各级叶轮的离心力均相对较大，且叶轮之间的压差也相对较大。
4. 普通多级离心泵的缺点（1）普通多级离心泵的叶轮之间压差较大，泵的内部流动较不均匀，容易产生水锤、空蚀和振动等问题。
泵的NPSHr 与 NPSHa的区别.请中联的高手、专家们帮忙看
下
为了不让泵发生汽蚀现象，泵的装置汽蚀余量（又叫做有效汽蚀余量）必须大于泵的必须汽蚀余量至少在0.6~1.0。
即NPSHa-NPSHr=S（安全余量），其中安全余量S至少等于0.6~1.0。
装置汽蚀余量NPSHa它与用户安装高度有关，必须汽蚀余量NPSHr它与泵本身有关。
NPSHr是制造厂通过水泵的性能实验获得的，一般来讲泵如果出现NPSHr大于NPSHa,尽量让客户增加NPSHa,相对成本较低，也最为常用。
一旦泵出现汽蚀现象，泵会伴随振动等一系列危害，汽蚀无论对于制造厂还是用户都应该避免出现的。
但是如果仅仅是在小流量下出现汽蚀，一旦泵在正常和额定流量下汽蚀现象就会消失的情况下是可以允许工作的。
泵的汽蚀使得过流部件如叶轮、泵体出现了蜂窝状的破坏，大大影响了过流部件甚至是泵的总寿命，所以我们应该尽量避免出现汽蚀现象。
自平衡多级离心泵与普通多级离心泵区别
自平衡多级离心泵与普通多级离心泵是两种不同的离心泵类型。
虽然它们的基本工作原理相同，但在结构设计和性能特点上有一些不同之处。
自平衡多级离心泵采用了特殊的设计，使得其内部叶轮组能够自动调节平衡状态。
而普通多级离心泵需要通过拉紧或调整轴向力来达到平衡状态。
这使得自平衡多级离心泵的结构更加简单、紧凑，并且运行更加平稳。
自平衡多级离心泵的叶轮组更加灵活，能够在各种工况下自动调整叶片角度和流道宽度，以适应不同的流量和扬程需求。
而普通多级离心泵的叶轮组则需要通过手动调整来适应不同的工况。
这使得自平衡多级离心泵的效率更高，能够在更广泛的工况范围内提供更稳定的性能。
自平衡多级离心泵采用了叶片间隙自动调节技术，可以自动调节叶片与泵壳之间的间隙，以保持最佳的密封性能。
而普通多级离心泵则需要通过手动调节叶片间隙来实现。
这使得自平衡多级离心泵在密封性能上更可靠，减少了泄漏的可能性。
自平衡多级离心泵的启动和停止过程更加平缓，减少了对设备和管道的冲击。
而普通多级离心泵的启停过程中会产生较大的冲击波。
这使得自平衡多级离心泵在使用过程中更加安全可靠。
自平衡多级离心泵的维护和保养更加简单方便。
由于其结构较为简单，不需要额外的调整和维护工作。
而普通多级离心泵则需要定期的调整和维护，以确保其正常运行。
自平衡多级离心泵相对于普通多级离心泵具有结构更加简单、运行更加稳定、效率更高、维护更加方便等优点。
在一些对泵性能和可靠性要求较高的工业领域，自平衡多级离心泵被广泛应用。
自平衡多级离心泵与普通多级离心泵区别1. 引言1.1 介绍自平衡多级离心泵和普通多级离心泵自平衡多级离心泵和普通多级离心泵是目前市场上常见的两种离心泵类型，它们在结构设计、工作原理、运行效率、适用领域和维护保养成本等方面存在明显的差异。
自平衡多级离心泵采用自平衡叶轮结构，可以有效减少轴向力和径向力对轴承的影响，提高泵的稳定性和可靠性。
而普通多级离心泵则采用传统的叶轮结构，需要通过其他方式来解决轴向力和径向力的平衡问题。
自平衡多级离心泵在运行效率和节能方面也具有明显优势，其自平衡设计可以减少能量损失，提高泵的效率和节能性能。
而普通多级离心泵在这方面相对较弱。
在适用领域和维护保养成本方面，自平衡多级离心泵和普通多级离心泵也有各自的特点。
通过比较分析这些方面的差异，我们可以更好地了解自平衡多级离心泵和普通多级离心泵的优缺点，为选择合适的泵提供参考依据。
1.2 阐述研究目的本文旨在深入探讨自平衡多级离心泵与普通多级离心泵之间的区别，通过对两者的结构设计、工作原理、运行效率、适用领域和维护保养成本进行比较分析，以揭示它们在实际应用中的优劣势及各自的适用场景。
通过本文的研究，我们旨在为相关领域的研究人员、工程师和使用者提供更深入的了解和参考，帮助他们在选择合适的泵类别时能够做出更明智的决策，提高泵设备的运行效率和可靠性。
通过比较自平衡多级离心泵和普通多级离心泵的优缺点，我们也希望推动泵技术的进步，促进泵设备行业的发展，为工程领域的可持续发展贡献力量。
2. 正文2.1 结构设计差异结构设计是自平衡多级离心泵和普通多级离心泵之间最显著的区别之一。
自平衡多级离心泵采用了一种更加复杂的结构设计，使得其在运行过程中能够自动调节和平衡内部压力，从而实现更高的效率和更稳定的运行。
相比之下，普通多级离心泵的结构相对简单，主要依靠外部控制和调节来实现稳定运行。
具体来说，自平衡多级离心泵通常会采用先进的压力平衡和密封技术，包括叶轮间隙调节装置、轴向力补偿机构等。

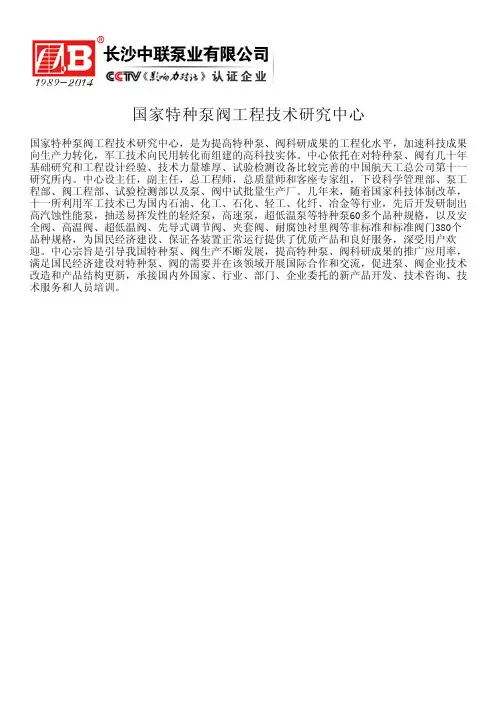

国家特种泵阀工程技术研究中心
国家特种泵阀工程技术研究中心，是为提高特种泵、阀科研成果的工程化水平，加速科技成果向生产力转化，军工技术向民用转化而组建的高科技实体。
中心依托在对特种泵、阀有几十年基础研究和工程设计经验、技术力量雄厚、试验检测设备比较完善的中国航天工总公司第十一研究所内。
中心设主任，副主任，总工程师，总质量师和客座专家组，下设科学管理部、泵工程部、阀工程部、试验检测部以及泵、阀中试批量生产厂。
几年来，随着国家科技体制改革，十一所利用军工技术已为国内石油、化工、石化、轻工、化纤、冶金等行业，先后开发研制出高汽蚀性能泵，抽送易挥发性的轻烃泵，高速泵，超低温泵等特种泵60多个品种规格，以及安全阀、高温阀、超低温阀、先导式调节阀、夹套阀、耐腐蚀衬里阀等非标准和标准阀门380个品种规格，为国民经济建设、保证各装置正常运行提供了优质产品和良好服务，深受用户欢迎。
中心宗旨是引导我国特种泵、阀生产不断发展，提高特种泵、阀科研成果的推广应用率，满足国民经济建设对特种泵、阀的需要并在该领域开展国际合作和交流，促进泵、阀企业技术改造和产品结构更新，承接国内外国家、行业、部门、企业委托的新产品开发、技术咨询、技术服务和人员培训。
长沙自平衡多级泵厂家宏力水泵整理MD12-80X3(P)自平衡多级泵概述：MD12-80X3(P)自平衡多级泵为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。
具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。
供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。
温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。
也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。
MD12-80X3(P)自平衡多级泵优势说明：可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。
高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。
由于无平衡装置，即无平衡盘的园盘摩擦损失又无平衡回流损失，所以泵效率比同类别多级泵提高5-14%，同时彻底解决因平衡装置失效而导致平衡盘和平衡盘座的磨损或转子咬死等各种故障，大大延长泵的使用寿命。
多年的运行证明，该产品性能达到国际同类产品的先进水平。
MD12-80X3(P)自平衡多级泵材质：材质有HT200、QT600、304、304L、316L、317L、904L、CD4等各种材质可供用户选。
符合API610 8th /API610 9th /API610 10th 标准设计密封系统按照API682第二版设计。
MD12-80X3(P)自平衡多级泵参数：流量Q:12m3/h；扬程H:240m转速n=2950rpm运行温度t≤210℃MD12-80X3(P)自平衡多级泵用途：1.在工业用电站内给水输送2.在工业设备中的锅炉供水系统和冷凝水输送3.在石油，石油化工，煤化工，化学工业介质输送4.在剪切设备中的冷水输送5.在除氧化皮设备中的压力水输送6.在工业过程中的高压水生产7.化工工艺流程8.油田注水，矿山排水9.卤液采输10.压缩机、去氧化皮机、脱壳机等设备的水输送。

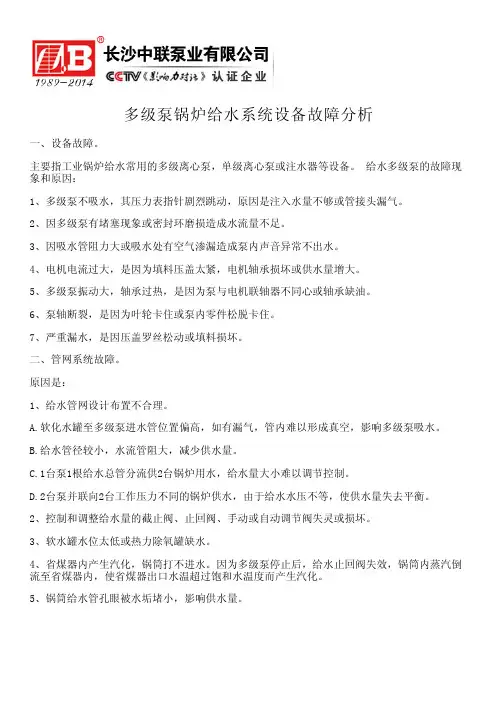

多级泵锅炉给水系统设备故障分析
一、设备故障。
主要指工业锅炉给水常用的多级离心泵，单级离心泵或注水器等设备。
给水多级泵的故障现象和原因：
1、多级泵不吸水，其压力表指针剧烈跳动，原因是注入水量不够或管接头漏气。
2、因多级泵有堵塞现象或密封环磨损造成水流量不足。
3、因吸水管阻力大或吸水处有空气渗漏造成泵内声音异常不出水。
4、电机电流过大，是因为填料压盖太紧，电机轴承损坏或供水量增大。
5、多级泵振动大，轴承过热，是因为泵与电机联轴器不同心或轴承缺油。
6、泵轴断裂，是因为叶轮卡住或泵内零件松脱卡住。
7、严重漏水，是因压盖罗丝松动或填料损坏。
二、管网系统故障。
原因是：
1、给水管网设计布置不合理。
A.软化水罐至多级泵进水管位置偏高，如有漏气，管内难以形成真空，影响多级泵吸水。
B.给水管径较小，水流管阻大，减少供水量。
C.1台泵1根给水总管分流供2台锅炉用水，给水量大小难以调节控制。
D.2台泵并联向2台工作压力不同的锅炉供水，由于给水水压不等，使供水量失去平衡。
2、控制和调整给水量的截止阀、止回阀、手动或自动调节阀失灵或损坏。
3、软水罐水位太低或热力除氧罐缺水。
4、省煤器内产生汽化，锅筒打不进水。
因为多级泵停止后，给水止回阀失效，锅筒内蒸汽倒流至省煤器内，使省煤器出口水温超过饱和水温度而产生汽化。
5、锅筒给水管孔眼被水垢堵小，影响供水量。
自平衡多级离心泵与普通多级离心泵区别自平衡多级离心泵（以下简称自平衡泵）和普通多级离心泵（以下简称普通泵）是多级离心泵的两种不同结构形式，主要区别如下：1. 结构形式不同：- 自平衡泵：自平衡泵是一种特殊的多级离心泵，其叶轮与转子分别采用不同结构形式。
自平衡泵的叶轮结构多采用悬浮支撑式，通过采用动平衡加工技术和特殊设计，使得叶轮在运行过程中能够自动调整平衡状态。
- 普通泵：普通泵的叶轮和转子采用统一的结构形式，通过叶轮固定在转子上，并通过外部配重、调平和调整机构进行平衡。
2. 运行特性不同：- 自平衡泵：自平衡泵在运行过程中具有自调节功能，能够在不同的工况下自动调整叶轮内径和叶片数目，实现自平衡。
自平衡泵的平衡能力较强，运行稳定性好，功率转换效率高，能够保证长时间连续运行。
- 普通泵：普通泵在运行过程中需要通过外部的调整机构进行平衡，若配重设计不合理或者调整不当，就会出现振动和噪音较大的情况。
3. 难度和费用不同：- 自平衡泵：自平衡泵在设计和制造过程中需要考虑叶轮结构和转子结构的特殊要求，需要进行较为复杂的加工和调整工艺，因此在技术要求和制造成本上相对较高。
- 普通泵：普通泵的设计和制造相对简单，工艺要求也较低，因此成本较自平衡泵低。
4. 适用范围不同：- 自平衡泵：自平衡泵适用于流量和压力变化较大的工况，能够在工况波动较大的情况下维持运行平衡，适用于需要稳定流量和稳定压力要求的场合。
- 普通泵：普通泵适用于流量和压力波动较小的工况，其运行平衡性不如自平衡泵好，适用于要求较低的一些场合。
自平衡泵相对于普通泵具有更好的运行平衡性能和稳定性，但在技术要求和制造成本上相对较高。
选择哪种泵型需要根据具体的使用场合和要求来确定。
离心泵、轴流泵和深井泵的吸水功能
离心泵和轴流泵的吸水功能是靠吸水口形成的真空，使水在大气压力作用下，被吸入叶轮中心。
理论上它可以把不低于泵中心10m的水抽吸上来，实际上一般水泵的抽吸高度，只有5—7m。
深井泵多为轴流泵，它的吸程还要低些。
只是它的泵体及叶轮置于井下浸没于水中。
泵上接井管通往地面。
水经过水泵叶轮逐渐升压后，由井管排出送往地面，它之所以能把很深的地下水送出来，并非因为它的抽吸能力强，而水在下面经升压后，在压力作用下送上来的。
地下水位越深，将水送上来所需的压头越高，深井泵的级数也就越多。
自平衡多级离心泵与普通多级离心泵区别【摘要】自平衡多级离心泵与普通多级离心泵在结构、性能、适用领域、维护保养、价格等方面存在明显差异。
自平衡多级离心泵采用自平衡设计，结构更稳定，性能更可靠，适用范围更广，维护保养更便捷，价格更高。
而普通多级离心泵虽然成本较低，但在一些特殊领域的使用效果不如自平衡多级离心泵。
综合考虑，对于需要长期稳定运行且性能要求较高的场合，建议选择自平衡多级离心泵。
对于一般需求或成本敏感型项目，普通多级离心泵也可满足需求。
根据具体场景和需求选择最合适的离心泵才能达到最佳效果。
【关键词】自平衡多级离心泵, 普通多级离心泵, 结构, 性能特点, 适用领域, 维护保养, 价格比较, 适用性, 选择建议1. 引言1.1 介绍自平衡多级离心泵与普通多级离心泵自平衡多级离心泵与普通多级离心泵是工业领域常用的泵类设备，它们在水处理、石油化工、城市供水等领域都有广泛的应用。
两者虽然都是多级离心泵，但在结构、性能、适用领域、维护保养和价格等方面存在着一定的区别。
在结构上的区别，自平衡多级离心泵采用了自平衡设计，可以减少叶轮不平衡带来的振动和噪音问题，提高泵的稳定性和可靠性；而普通多级离心泵则需要外部调节平衡装置来保证叶轮平衡。
这使得自平衡多级离心泵在运行中更为稳定、安全。
性能特点的差异也很明显。
自平衡多级离心泵具有更高的效率和更低的能耗，可以更好地适应高要求的工况；而普通多级离心泵则在这些方面稍显逊色。
这意味着在一些对能效要求较高的工程项目中，选择自平衡多级离心泵可能更为合适。
自平衡多级离心泵在结构设计和性能表现上相对于普通多级离心泵有着一定的优势。
在适用领域、维护保养和价格等方面也有各自的特点。
在选择时，需要根据具体情况进行权衡，找到更适合的泵类设备。
1.2 重要性自平衡多级离心泵与普通多级离心泵在工程应用中具有重要的意义。
随着工业化的快速发展，对于泵的性能和稳定性要求日益提高，而自平衡多级离心泵正是在这个背景下应运而生的新型泵。
维修多级泵的简单方法
多级泵在拆卸时，应依次拆卸各级叶轮，并做好标记。
应测量转子叶轮、轴套、叶轮密封环、平衡盘、轴颈等主要部位的径向和端面跳动值以及转子部件与壳体部件之间的径向总间隙，其允许偏差应符合相应技术文件的规定。
其次，对于多级泵 ，转子组件(包括叶轮、叶轮挡套或叶轮轮毅和平衡盘等)应预先进行组装，检查转子的同轴度和偏斜度。
将叶轮、叶轮挡套和平衡盘装于校正好的泵轴上，用轴套锁紧后，安装在车床顶尖之间或支承在V形铁上，测量转子各部件与泵轴的同轴度。
如果同轴度超过允许值，可用车床车削，使其符合要求.将泵轴架成水平后，叶轮口部端面和平衡盘的摩擦面应当是与泵轴线垂直的铅垂面.该铅垂面若有偏斜，运转中会严重磨损，甚至影响平衡盘的工作。
偏斜度超过规定时，可采用车削校正。
多级泵泵轴细长，传递功率大，工作时易弯曲引起故障。
在深井潜多级泵修理实践中发现，泵轴弯曲以轴端弯曲最为突出。
实际校直工作中，有人错误地按径向跳动值的大小来判定是否有弯曲，这易将真正的弯点放过，而对本来不弯曲的点进行校压，越校弯点越多。
轴端弯曲难以校直的主要原因是校前难准确地确定弯点位置，文献提出2种确定弯点的方法，即作图分析法和数值比较法。
总之，对多级泵的转子组件，不论工作转速多少，均应做叶轮、组合转子的静、动平衡。
这样的维修方法应该是每个多级泵用户都可以自己维修的，简单方便。
ZD550-50×5自平衡多级泵概述：ZD550-50×5自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。
温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。
也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。
ZD550-50×5自平衡多级泵优势：ZD550-50×5自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。
具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。
可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。
高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。
自平衡多级泵参数：流量Q：550m3/h；扬程H：250mZD550-50×5自平衡多级泵结构形式：ZD550-50×5自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。
主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。
ZPD型高效自平衡泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。
具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。
可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。
高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。
由于无平衡装置，即无平衡盘的园盘摩擦损失又无平衡回流损失，所以泵效率比同类别多级泵提高5-14%，同时彻底解决因平衡装置失效而导致平衡盘和平衡盘座的磨损或转子咬死等各种故障，大大延长泵的使用寿命。
多年的运行证明，该产品性能达到国际同类产品的先进水平。
供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。
温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。
也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。
材质有HT200、QT600、304、316、316L、317L、904L、CD4等各种材质可供用户选。
符合API610 8th /API610 9th /API610 10th 标准设计
密封系统按照API682第二版设计
最大流量Qmax=850m3/h
最大扬程Hmax=1800m
最大转速nmax=2950rpm
运行温度t≤210℃
型号意义：
按其使用范围主要分为以下几个类型：
ZPD型：用于输送不含固体颗粒、温度低于80℃的清水或物理化学性质类似于清水的液体。
适用于矿山、工厂和城市给排水工程之用。
ZPDG型：用于输送不含固体颗粒、温度为-20℃~210℃的清水或物理化学性质类似于清水的液体。
适用于中、低压和高压给水用。
ZPDF型：用于输送不含固体颗粒、温度为-20℃~105℃的腐蚀性液体。
用户可根据输送介质的名称、浓度、比重、使用温度及泵进口压力等合理选用泵的材质、密封形式、泵的结构和确定电机的功率等。
ZPDY型：用于输送不含固体颗粒、温度为-20℃~105℃、粘度小于120厘沲的油类和石油产品。
ZPMD型：用于输送颗粒含量≤1.5%，粒度≤1.3mm，温度为-20℃~80℃的中型矿进水及其他类似的污水。
泵的结构简介
ZPD型泵为单吸或双吸进口的卧式节段式多级离心泵，泵的吸入
口可以垂直向上或水平、排出口垂直向上布置。
主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；
转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；
轴的密封形式有机械密封和填料密封两种。
泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。
泵各种密封元件装在密封腔内，腔内要通入一定压力的水，起水封、水冷及水润滑作用。
在轴封处装有可更换的轴套，以保护泵轴；
泵可以在不拆卸进、出口管路的情况下更换轴承、密封。
该系列泵通过弹性柱销联轴器或膜片联轴器由原动机直接驱动。
从原动机方向看，泵为顺时针方向旋转。
工作原理
泵轴在电动机的带动下旋转，对液体作功，使其能量增加，从而使需要数量的液体由吸入池经由泵的进水段、正叶轮、正导叶、中段、出水段的水平出水口、过渡管、次级进水段、反叶轮、反导叶、出水段的垂直出水口后，将液体源源不断的送出。
ZPD型高效自平衡多级离心泵的技术先进性
ZPD型高压自平衡多级离心泵，其设计的基础在于泵组运行全过程的实用安全性、经济性、无故障运行能力以及低的维修费用。
该泵的主要设计特点简述如下：
●先进的组合模块化的设计，大量使用经过长期运行考验的局部组
件，零部件具有高度的可互换性。
●高强度、高质量材料以及多种选择的进、出口法兰和接管设计，
提高了泵很高的许用接管载荷，高强度、高质量泵壳结构材料结构紧密使用寿命是普通铸件的5倍，过流部位叶轮、导叶采用精密铸造，光滑平整比普通铸件效率提高2%以上。
可随时满足用户特殊情况下系统的特定要求。
●快速的装配和拆卸设计，允许水泵在不拆卸泵体和进、出口管路的情况下更换密封、轴承部件，保证了少的大修和检查时间。
●高效率、高可靠性、低成本的组合。
通过叶轮和导叶的最佳搭配，
以及合理的配合间隙和较宽的轴向节流设计，使ZPD型高压多级离心泵在长期运行后仍然能保持其高度的稳定性和极高的运行效率。
●良好的汽蚀性能。
采用优秀的叶轮水力模型或特殊的双吸叶轮结
构，用户无需另外配置前置泵或提高进水箱的高度。
●对称布置叶轮的转子部件，转子部件上叶轮分高低压区两端，轴
向力相互抵消而平衡，泵变工况运行的瞬时轴向力和因加工误差及螺旋密封而产生的残余轴向力，由轴承部件的推力承载机构承担，该类泵取消了平衡盘或平衡鼓等轴向力平衡机构，完全避免免了因泵工况变化瞬时，平衡盘或平衡鼓失效造成转子抱死、零件损坏、断轴、甚至烧毁电机事故的发生。
●安全的泵体密封设计。
根据不同的压力及结构，泵体采用金属面
对金属面的硬密封或O型圈密封。
●根据用户要求，可增加中间抽头及最小流量系统。
●泵可以在不拆卸进、出口管路的情况下更换轴承、密封。
泵采用对称布置，可基本消除轴向力，残余轴向力由一对背靠背的角接触球轴承承受。
由于无平衡装置，即无平衡盘的园盘摩擦损失又无平衡回流损失，所以泵效率比同类别多级泵提高5-14%，
由于无平衡装置，彻底解决因平衡装置失效而导致泵平衡盘和平衡盘座的磨损或转子咬死等各种故障，大大延长泵的使用寿命。
安全的泵体密封设计。
根据不同的压力及结构，泵体采用金属面对金属面的硬密封和金属缠绕垫或O型圈密封。
独特的结构强度设计。
允许泵的单级扬程达 1.5Mpa （150m），出口压力可达18Mpa（总扬程1800m），并且使轴承和转子组成的芯包部件不受温度变化的影响，具有优秀的抗热冲击性能。
采用集装式机械密封时因无轴向窜动，彻底克服了老型多级泵轴向窜动时机械密封动静环磨面因接触不良而失效。
在实际运行中，做到了滴水不漏。
