辽宁工程技术大学机械制造技术基础课程设计题目：气门摇杆支座机械加工工艺规程及孔宽3mm槽口铣削夹具设计班级：机械11-7班姓名：学号：1107100716指导教师：完成日期：2014/6/21任务书一、气门摇杆支座机械加工工艺规程及孔宽3槽口铣削夹具设计二、原始资料(1) 被加工零件的零件图1张(2) 生产类型:（中批或大批大量生产）三、上交材料1．所加工的零件图1张2．毛坯图1张3．编制机械加工工艺过程卡片1套4．编制所设计夹具对应的那道工序的机械加工工序卡片1套5．绘制夹具装配图（A0或A1）1张6．绘制夹具中1个零件图（A1或A2。
装配图出来后，由指导教师为学生指定需绘制的零件图，一般为夹具体）。
1张7．课程设计说明书，包括机械加工工艺规程的编制和机床夹具设计全部内容。
（约5000-8000字）1份四、进度安排本课程设计要求在3周内完成。
1．第l～2天查资料，绘制零件图。
2．第3～7天，完成零件的工艺性分析,确定毛坯的类型、制造方法，编制机械加工工艺规程和所加工工序的机械加工工序卡片。
3．第8～10天，完成夹具总体方案设计（画出草图，与指导教师沟通，在其同意的前提下，进行课程设计的下一步）。
4．第11～13天，完成夹具装配图的绘制。
5．第14～15天，零件图的绘制。
6．第16～18天，整理并完成设计说明书的编写。
7．第19天～21天，完成图纸和说明书的输出打印。
答辩五、指导教师评语该生设计的过程中表现，设计内容反映的基本概念及计算，设计方案，图纸表达，说明书撰写，答辩表现。
综合评定成绩：指导教师日期摘要本次课程设计课题是气门摇杆支座机械加工工艺规程及孔宽3槽口铣削夹具设计，设计中综合应用了机械设计，机械制造技术基础，机械几何精度设计等相关课程知识。
本课程设计在气门摇杆轴支座工艺规程设计过程中，详细的分析了气门摇杆轴支座的加工工艺，通过工艺方案的比较与分析选择得到了符合技术要求的工序，形成了机械加工工艺过程卡和机械加工工序卡。
机电工程学院机械制造工艺学课程设计设计题目：气门摇杆轴支座专业：机械设计制造及其自动化班级： 07 级机制 3 班学号： 0 7 0 4 1 0 2 0 7 0 ***名：******师：**2010年6月机械制造工艺学课程设计说明书设计题目设计“气门摇杆轴支座”零件的机械加工工艺规程及工艺装备（年产量为6000件）设计者姜子刚指导教师刘军河南农业大学2010年6月22日机械制造工艺学课程设计任务书07机制3班第一小组题目：设计“气门摇杆轴支座”零件的机械加工工艺规程及工艺装备（生产纲领为中批或大批生产，取年产量为6000件）内容：1.零件图 1张2.毛坯图 1张3.夹具体图 1张4.夹具装配图 1张5.机械加工工艺规程卡片 1套6.课程设计说明书 1份班级 07机制3班学生姜子刚指导教师刘军2110年6月小组成员: 张金梅、黄国民、姜子刚、刘佃文目录序言 (1)一、零件的分析 (1)（一）零件的作用 (1)（二）零件的工艺分析 (1)二、工艺规程设计 (2)（一）确定毛坯的制造形式 (2)（二）基面的选择 (2)（三）制定工艺方案 (2)（四）机械加工余量、工序尺寸及毛坯尺寸的确定 (4)（五）确定切削用量及基本工时 (5)三、夹具设计 (16)（一）问题的提出 (16)（二）夹具设计 (16)四、参考文献 (21)序言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的建设打下一个良好的基础。
由于能力所限，设计尚有许多不足之处，恳请各位老师给予指教。
一、零件的分析（一）零件的作用题目所给定的“气门摇杆轴支座”零件是2105柴油机一个主要零件。
课程设计题目气门摇臂轴支座加工工艺设计系机电工程系专业机械制造与自动化课程设计评阅书机械加工工艺课程设计任务书机电工程系一、设计课落款称气门摇臂轴支座零件加工工艺设计二、指导教师:杜维佳三、设计要求1、保证零件加工质量。
2、适合一样现场条件，能显著提高生产效率。
3、降低生产本钱，适应性强。
4、工艺合理，工艺资料齐全，说服力强。
四、设计依据详见零件图五、参考资料1、机械制造工艺学2、机械制造工艺设计手册3、切削用量手册4、公差配合与技术测量六、设计内容及工作量(一)设计内容1、依照零件图确信加工余量。
2、进行加工方案设计与比较。
3、机械制造工艺设计。
4、编写设计说明书。
(二)工作量1、零件图1张；2、工艺卡片一套；3、设计说明书1份（设计内容与要求说明、设计指导思想、零件图样分析、毛坯设计、加工方案分析比较确信、机械制造工艺设计、设计说明、终止语等）(三)设计进度七、说明书的格式和装订顺序要求封面（统一格式）（统一格式）（指导教师下发）注:说明书用A4纸打印，课程设计正文字数很多于10000字（含空格）。
目录前言 (6)第一章课程设计任务概述 (7)第一节课程设计的要紧内容 (7)第二节课程设计指导思想和设计原那么 (7)第二章零件的图样结构分析 (8)第一节零件结构特点 (8)第二节材料分析 (8)第三节零件的整体分析说明 (9)第三章毛坯设计 (10)第一节毛坯的选择 (10)第二节毛坯尺寸的确信 (10)第四章零件的工艺加工方案及工序 (12)第一节加工方案的制定 (12)第二节工艺线路的拟定 (12)第三节工序分析 (14)第四节工艺进程卡 (21)第五节工序卡 (21)第五章课程设计小结 (22)第六章参考资料 (23)附页 (24)前言本次课程设计是咱们学习了大学的全数基础课程课、技术基础课和专业课以后进行的。
这是咱们对所学课程的一次深切的综合性的总温习，也是一次理论联系实际的训练。
本次设计的内容是柴油机气门摇臂支座的课程设计。

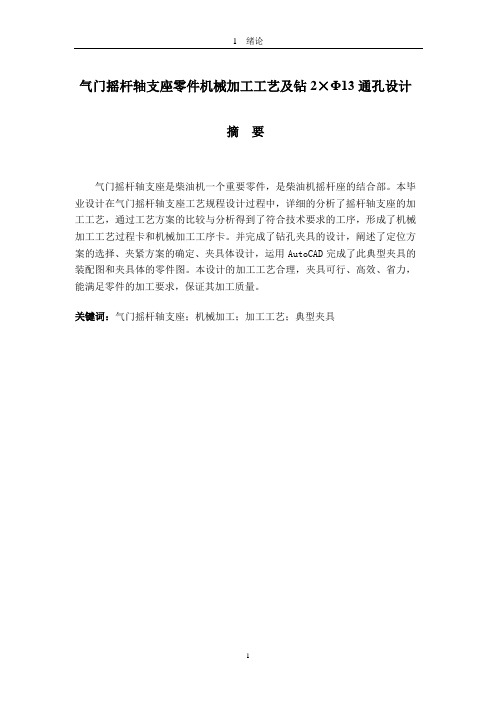

气门摇杆轴支座零件机械加工工艺及钻2×Φ13通孔设计摘要气门摇杆轴支座是柴油机一个重要零件，是柴油机摇杆座的结合部。
本毕业设计在气门摇杆轴支座工艺规程设计过程中，详细的分析了摇杆轴支座的加工工艺，通过工艺方案的比较与分析得到了符合技术要求的工序，形成了机械加工工艺过程卡和机械加工工序卡。
并完成了钻孔夹具的设计，阐述了定位方案的选择、夹紧方案的确定、夹具体设计，运用AutoCAD完成了此典型夹具的装配图和夹具体的零件图。
本设计的加工工艺合理，夹具可行、高效、省力，能满足零件的加工要求，保证其加工质量。
关键词：气门摇杆轴支座；机械加工；加工工艺；典型夹具目录1绪论 (1)1.1题目背景及研究意义 (1)1.2国内外相关研究情况 (2)1.3本课题主要内容和拟采用的研究方案 (3)2零件的分析 (5)2.1零件的作用 (5)2.2零件的结构分析 (5)2.2零件的工艺分析 (6)2.3零件的生产类型 (6)3机械加工工艺规程设计 (8)3.1确定毛坯的制造形式 (8)3.2定位基准的选择 (8)3.3制定机械加工工艺路线 (9)3.4工艺方案的比较与分析 (9)3.5机械加工余量、工序尺寸及毛坯尺寸的确定 (10)3.6选择加工设备及刀、夹、量具 (11)3.7确定切削用量及基本工时 (11)4钻2×Φ13通孔夹具设计 (26)4.1钻床夹具的设计特点 (26)4.2问题的提出 (27)4.3定位基准的选择 (27)4.4定位元件的设计 (27)4.5切削力和夹紧力的计算 (27)4.6定位误差分析 (28)4.7夹具设计及简要操作说明 (28)5结论 (29)参考文献 (30)致谢 (31)毕业设计（论文）知识产权声明 (32)毕业设计（论文）独创性声明 (33)1.3.1课题研究主要内容气门摇杆轴支座是柴油机一个主要零件。
是柴油机摇杆座的结合部，1.006.020+-φmm 孔装摇杆轴，轴上两端各装一进气门摇杆，摇杆座通过两个Φ 13mm 孔用M12螺杆与汽缸盖相连，3mm 轴向槽用于锁紧摇杆轴，使之不转动。
提供全套，各专业毕业设计设计说明书题目：气门摇臂轴支座铣Φ28端面的夹具设计班级：姓名：指导教师：完成日期：摘要能通过运用机械制造工艺学课程中的基本理论以及在生产实习中学到实践知识，正确的解决一个零件在加工过程中的定位.夹紧以及工艺路线安排.工艺尺寸确定等问题，保证零件的加工质量学会使用图表资料以及手册，掌握与本本设计有关的各种资料的名称，出处，能够做到熟练运用。
因此，它在我们的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来从事的工作进行一次适应性训练，从中锻炼自己分析问题，解决问题的能力，为今后参加工作打下一个良好的基础。
由于能力有限，设计当中可能会有不足之处，恳请各位老师给予批评指正。
全套图纸，加153893706AbstractThrough the use of Mechanical Manufacturing Engineering Course of the basic theory and practice in the production of learned practical knowledge, the proper parts in a processing position. Clamping and process routing. Process to determine such issues as size to ensure the parts machining Quality Learn how to use graphic materials, as well as manual control with design-related books of various types of information the name of the source, to achieve the proficiency to use. Therefore, it is in our university life plays an important position. For me personally, I hope that through this course design is the work of their own future in an adaptive training, from training its own analysis of issues, problem-solving skills, to work for the future and lay a good foundation. Due to limited capacity to design there may be shortcomings, I earnestly urge the teachers to give criticism of correction目录绪论 (1)一工艺性分析 (2)1.1零件的作用 (2)１.2审查零件的结构工艺 (2)１.3确定零件的生产类型 (2)二确定毛坯、绘制毛坯简图 (3)２.１选择毛坯 (3)２.２确定毛坯的尺寸公差和机械加工余量 (3)2.2.1公差等级 (3)2.2.2铸件的重量 (3)2.2.3铸件的形状复杂系数 (3)2.2.4铸件的材质系数 (3)2.2.5铸件分模线形状 (3)2.2.6零件的表面粗糙度 (4)2.3拟定工艺路线 (4)三、工艺规程设计 (5)3.1定位基准的选择： (5)3.2制定加工工艺路线 (5)3.3选择加工设备及刀、夹、量具 (7)四、切削用量及工时计算 (8)五.夹具设计 (15)5.1 问题的提出 (15)5.2 定位基准的选择 (15)5.3 切削力及夹紧力计算 (15)5.4定位误差的分析与设计 (17)5.5夹具设计及操作说明 (17)体会与展望 (18)致谢 (19)参考文献 (20)绪论机械制造工艺学课程设计是在学完了机械设计制造工艺学、进行了生产实习之后的下一个教学环节。
设计气门摇杆轴支座零件的机械加工工艺规程及专用夹具机械制造工艺学课程设计机械制造工艺学课程设计说明书设计题目：设计气门摇杆轴支座零件的机械加工工艺规程及工艺装备设计者：指导老师：班级：2010-12-30机械制造工艺学课程设计任务书题目：设计气门摇杆轴支座零件的机械加工工艺规程及专用夹具内容：（1）零件一毛坯合图 1张（2）机械加工工艺规程卡片 9张（3）夹具装配总图 1张（4）夹具零件图 1张（5）课程设计说明书 1份原始资料：该零件图样一张；生产类型为中批生产。
班级：学生：指导老师：教研室主任：2010年 12月 30日目录第一部分：设计目的 (1)第二部分：设计步骤一、零件的作用 (1)二、确定毛坯，画毛坯——零件合图 (2)三、工艺规程设计 (2)四、夹具设计 (9)参考文献 (13)设计目的：机械制造工艺学课程设计是在学完了机械制造工艺学(含机床夹具设计)和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。
这次设计使我们能综合运用机械制造工艺学中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决工艺问题。
初步具备了设计一个中等复杂程度零件（气门摇杆轴支座）的工艺规程的能力和运用夹具设计的基本原理和方法，拟订夹具设计方案，完成家具结构设计的能力，也是熟悉和运用有关手册，图表等技术资料及编写技术文件技能的一次实践机会，为今后的毕业设计及未来从事的工作打下良好的基础。
一、零件的分析（一）零件的作用气门摇杆轴支座是柴油机一个主要零件。
是柴油机摇杆座的结合部，Ø20（+0.10—+0.16）孔装摇杆轴，轴上两端各装一进气门摇杆，摇杆座通过两个Ø13mm孔用M12螺杆与汽缸盖相连，3mm轴向槽用于锁紧摇杆轴，使之不转动。
其零件图如下图：（二）零件的工艺分析由附图1得知，其材料为HT200。
该材料具有较高的强度，耐磨性，耐热性及减振性，适用于承受较大应力，要求耐磨的零件。
一、夹具设计的任务和目的夹具设计是机械制造技术基础课程的一个重要实践环节，它要求学生会全面一、夹具设计的任务和目的夹具设计是机械制造技术基础课程的一个重要实践环节，它要求学生会全面地综合运用本课程及其有关选修课程的理论和实践知识进行工艺及结构的设计。
1.1设计任务本次设计是对气门摇臂轴支座￠11孔加工的钻床夹具设计。
1.2设计目的①让学生能够熟练的运用机械制造工艺学的基本知识理论和夹具设计原理，培养学生分析和解决问题的能力。
②通过实践让学生学会理论联系实际，能够独立自主的解决机械加工中遇到的问题。
二、零件分析2.1零件的作用分析本设计所设计的零件是1105柴油机中摇臂结合部的气门摇臂轴支座，它是柴油机上气门控制系统的一个重要零件。
直径为18mm的孔用来装配摇臂轴，轴的两端各安装一进、排气气门摇臂。
直径为16mm的孔内装一个减压轴，用于降低汽缸内压力，便于启动柴油机。
两孔间距56mm，可以保证减压轴在摇臂上打开气门，实现减压。
两孔要求的表面粗糙度和位置精度较高，工作时会和轴相配合工作，起到支撑的作用，直径11的孔用M10的螺杆与汽缸盖相连，直径3的孔用来排油，各部分尺寸零件图中详细标注。
2.2零件的材料与结构分析零件的材料为HT200，灰铸铁的生产工艺简单，铸造性能优良，但是塑性较差、脆性较高、不适合磨削，而且加工面主要集中在平面加工和孔的加工。
根据对零件图的分析，该零件需要加工的表面以及加工表面之间的位置要求如下：①根据零件的总体加工特性，36mm为整个机械加工过程中主要的基准面，因此在制定加工方案的时候应当首先将此面加工出来。
②外圆的上端面以及与此孔相通的通孔及￠26外圆的前、后端面的尺寸精度要求不高，粗糙度均为12.5，故粗加工即可达到要求。
，因此在制定加工方案的时候应当首先将此面加工出来；3.由于和通孔所要求的尺寸精度较高，其所要求的表面粗糙度为1.6，且孔的轴线与36mm下端面的平行度为0.05，且该孔的轴线圆跳动公差为0.1，因此该孔的的加工是一个难点，需要选择适当的加工方法来达到此孔加工的技术要求。
气门摇臂轴支座课程设计一、课程目标知识目标：1. 学生能理解气门摇臂轴支座在发动机结构中的重要作用和位置。
2. 学生能掌握气门摇臂轴支座的构造原理及其与气门传动系统的关系。
3. 学生能够描述气门摇臂轴支座的工作原理及其对发动机性能的影响。
技能目标：1. 学生能够运用所学知识分析气门摇臂轴支座的故障原因。
2. 学生能够通过图纸识别和描述气门摇臂轴支座的各个部件及其功能。
3. 学生能够使用工具进行气门摇臂轴支座的简单拆装和检查。
情感态度价值观目标：1. 培养学生对汽车工程技术的兴趣，激发其探索机械世界的热情。
2. 增强学生的团队合作意识，培养在汽车维修和检测过程中的责任心和细致性。
3. 引导学生认识到机械部件精密性对设备整体性能的重要性，培养追求卓越品质的态度。
课程性质分析：本课程为汽车运用与维修专业的高年级课程，以实践操作为主，理论联系实际。
学生特点分析：学生处于好奇心强、动手能力逐渐增强的阶段，对汽车内部结构有较高的学习兴趣。
教学要求：结合学生特点，采用讲授与实践相结合的方式，注重培养学生实际操作能力，通过故障分析增强学生解决问题的能力。
教学过程中，注重分解课程目标为具体可操作的学习成果，以便进行有效的教学设计和评估。
二、教学内容1. 教材章节：本教学内容基于《汽车发动机构造与维修》第五章“气门传动系统”相关内容。
a. 气门摇臂轴支座的构造与功能b. 气门摇臂轴支座的工作原理c. 气门摇臂轴支座的故障诊断与维修2. 教学大纲：a. 导入新课：通过实物展示，让学生直观了解气门摇臂轴支座在发动机中的位置和作用。
b. 理论知识：讲解气门摇臂轴支座的构造、工作原理及其与其他部件的关联。
c. 实践操作：指导学生进行气门摇臂轴支座的拆装、检查和故障诊断。
d. 故障案例分析：分析实际气门摇臂轴支座故障案例，让学生了解故障原因及解决方法。
e. 总结提升：引导学生总结所学内容，强化对气门摇臂轴支座重要性的认识。
3. 教学内容安排与进度：a. 第一课时：导入新课，讲解气门摇臂轴支座的构造与功能。
课程设计课程名称：机械制造工艺学学院：机械工程学院专业：机械设计制造与其自动化学号：年级：072级任课教师：2010年12月23日机械制造工艺学课程设计任务书设计题目：气门摇臂轴支座机械加工工艺规程编制与工装设计（年产量：4,000件）设计内容：1.编制机械加工工艺规程，填写工艺文献1套，绘制零件毛坯图1X2.设计夹具1套，绘制夹具装配图和主要结构零件图各1X3.撰写课程设计说明书1份设计时间：2010年12月6日～24日学生__学生__指导2010年 12 月目录一．序言……………………………………………………二．零件的分析………………………………………………2.1零件的工艺分析三．工艺规程设计…………………………………………4.1确定毛坯的制造形式4.2基面的选择4.3制定工艺路线4.4机械加工余量、工序尺寸与毛坯尺寸的确定4.5确定切削用量与基本工时四．夹具设计………………………………………………5.1定位基准的选择5.2定位误差分析5.3切削力与夹紧力计算毕业小结……………………………………………………参考文献……………………………………………………一、序言毕业设计在我们学完大学的全部基础课、技术基础课之后进行的，这是我们在进行毕业设计对所学各课程的深入综合性的总复习，也是一次理论联系实际的训练，因此，它在我们的大学生活中占有重要的地位。
另外在做完这次毕业设计之后，我得到一次在毕业工作前的综合性训练，我在想我能在下面几方面得到锻炼：（1）运用机械制造工艺学课程中的基本理论以与在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位，夹紧以与工艺路线安排，工艺尺寸确定等问题，保证零件的加工质量。
（2）提高结构设计能力。
通过设计夹具的训练，获得根据被加工零件的加工要求，设计出高效，省力，经济合理而能保证加工质量的夹具的能力。
（3）学会使用手册以与图表资料。
掌握与本设计有关的各种资料的名称，出处，能够做到熟练的运用。
气门摇杆轴支座课程设计说明书课程设计说明书：气门摇杆轴支座一、课程设计背景随着汽车工业的发展，气门摇杆轴支座的结构和性能需求也逐渐提高。
气门摇杆轴支座是连接摇杆轴与气门摇杆的重要零部件，一方面承受着摇杆轴和气门摇杆之间的力和转矩，另一方面要保证气门的灵活开闭。
因此，对气门摇杆轴支座进行课程设计可以帮助学生深入了解其结构和工作原理，提升学生的实践能力和创新意识。
二、教学目标1.理解气门摇杆轴支座的结构和工作原理；2.掌握气门摇杆轴支座的制造工艺；3.能够根据实际需求设计气门摇杆轴支座的结构参数；4.具备气门摇杆轴支座的加工、装配和调试能力。
三、课程内容1.气门摇杆轴支座的结构和工作原理；2.气门摇杆轴支座的制造工艺；3.气门摇杆轴支座的结构参数设计；4.气门摇杆轴支座的加工、装配和调试。
四、教学方式1.理论授课：通过课堂讲授的方式介绍气门摇杆轴支座的结构、工作原理和制造工艺，引导学生进行相关知识的学习；2.实验教学：通过实验操作，教授气门摇杆轴支座的加工、装配和调试技术；3.实习实训：组织学生进行实习实训，通过生产实践提升学生的实践能力和创新意识。
五、教学计划1.第一周：理论课程介绍，介绍气门摇杆轴支座的结构和工作原理；2.第二周：制造工艺课程介绍，介绍气门摇杆轴支座的制造工艺；3.第三周：结构参数设计课程介绍，教授气门摇杆轴支座的结构参数设计方法；4.第四周：实验操作课程介绍，教授气门摇杆轴支座的加工、装配和调试技术；5.第五周：实习实训课程介绍，组织实习实训，提升学生的实践能力。
六、教学评估1.期中考试：考察学生对气门摇杆轴支座结构和工作原理的理解程度；2.实验报告：要求学生根据实验操作的结果编写实验报告，评估其对气门摇杆轴支座加工、装配和调试技术的掌握；3.结业考试：综合考察学生对课程内容的理解和应用能力。
七、教学资源1.课程教材：提供气门摇杆轴支座的相关教材；2.实验设备：提供用于实验操作的气门摇杆轴支座加工、装配和调试设备；3.实习实训场地：提供实习实训场地，配备相应的加工设备。
目录一、计算生产纲领，确定生产类型二、零件分析1、零件作用(含用途)2、零件的工艺分析（含技术要求、工艺性）三、确定毛坯的制造方法、初步确定毛坯的形状四、工艺规程的设计1、定位基准的选择（1）粗基准的选择（2）精基准的选择2、零件表面加工方法的选择3、加工阶段的划分4、工序的集中与分散5、制定工艺路线（1）工艺路线方案一（2）工艺路线方案二（3）工艺路线方案比较、分析（4）确定具体的工艺路线（含机床、工艺装备的选用）6、确定机械加工余量、工序尺寸、毛坯尺寸7、绘制毛坯图8、计算确定切削用量及基本工时（1）切削用量的计算（2）时间定额的计算五、机床夹具设计1、问题的提出2、夹具设计的有关计算（1）定位基准的选择（2）切削力与夹紧力的计算（3）定位误差的分析六、总结七、参考文献一、计算生产纲领，确定生产类型1、零件名称：气门摇杆轴支座（见零件附图）。
2、生产纲领： 8000 件/年；单班制，平时周日休息。
3、备件与废品率：备品率 3 %，废品率， 0.5 %。
二、零件分析1、零件作用(含用途)气门摇杆轴支座是柴油机一个主要零件。
是柴油机摇杆座的结合部，Ø20（+0.10—+0.16）孔装摇杆轴，轴上两端各装一进气门摇杆，摇杆座通过两个Ø13mm孔用M12螺杆与汽缸盖相连，3mm轴向槽用于锁紧摇杆轴，使之不转动。
2、零件的工艺分析（含技术要求、工艺性）由图1得知，其材料为HT200。
该材料具有较高的强度，耐磨性，耐热性及减振性，适用于承受较大应力，要求耐磨的零件。
该零件上主要加工面为上端面，下端面，左右端面，2-Ø13mm孔和Ø20（+0.1——-0.06）mm以及3mm轴向槽的加工。
Ø20（+0.1——-0.06）mm孔的尺寸精度以及下端面0.05mm的平面度与左右两端面孔的尺寸精度，直接影响到进气孔与排气门的传动精度及密封，2——Ø13mm孔的尺寸精度，以上下两端面的平行度0.05mm。
因此，需要先以下端面为粗基准加工上端面，再以上端面为粗基准加工下端面，再把下端面作为精基准，最后加工Ø20（+0.1——-0.06）mm孔时以下端面为定位基准，以保证孔轴相对下端面的位置精度。
3、设计对象：1、零件名称：气门摇杆轴支座（见图1）。
2、生产纲领：8000 件/年；单班制，平时周日休息。
3、备件与废品率：备品率3 %，废品率，0.5 %。
图1、气门摇杆轴支座三、确定毛坯的制造方法、初步确定毛坯的形状根据零件材料确定毛坯为铸件，已知零件的生产纲领为8000件/年，通过计算，该零件质量约为3Kg，，其生产类型为大批生产，毛坯的铸造方法选用砂型机器造型。
此外，为消除残余应力，铸造后安排人工时效处理。
查参考文献（1）表2.7，该种铸造公差等级为CT10~11，MA-H级。
参考文献（1）表2.10，用查表方法确定各表面的加工余量确定各表面的加工余量如下表所示：表1四、工艺规程的设计1、定位基准的选择：(1)粗基准的选择：考虑到以下几点要求，选择零件的重要面和重要孔做基准。
第一，在保证各加工面均有加工余量的前提下，使重要孔或面的加工余量尽量均匀，此外，还要保证定位夹紧的可靠性，装夹的方便性，减少辅助时间，所以粗基准为上端面。
第二，镗削Ø20（+0.1——-0.06）mm孔的定位夹紧方案：方案一：用一菱形销加一圆柱销定位两个Ø13mm的孔，再加上底面定位实现，两孔一面完全定位，这种方案适合于大批生产类型中。
方案二：用V形块十大平面定位V形块采用联动夹紧机构实现对R10的外圆柱表面进行定位，再加底面实现完全定位，由于Ø13mm孔的秒个精度不需要很高，故用做定位销孔很难保证精度，所以选择方案二。
(2)精基准的选择：气门摇杆轴支座的下端面既是装配基准又是设计基准，用它作为精基准，能使加工遵循基准重合的原则，实现V形块十大平面的定位方式（V形块采用联动夹紧机构夹紧）。
Ø20（+0.1——-0.06）mm孔及左右两端面都采用底面做基准，这使得工艺路线又遵循“基准统一”的原则，下端面的面积比较大，定位比较稳定，夹紧方案也比较简单，可靠，操作方便。
2、零件表面加工方法的选择根据各表面加工要求，和各种加工方法能达到的经济精度，确定各表面及孔的加工方法如下：表2因左右两端面均对Ø20（+0.1—-0.006）mm孔有较高的位置要求，故它们的加工宜采用工序集中原则，减少装次数，提高加工精度3、加工阶段的划分该零件加工质量要求较高，可将加工阶段划分成粗加工，半精加工和精加工几个阶段。
这是由于粗加工工序的切削余量大，因此切削力、加紧力必然大，加工后容易产生变形。
粗、精加工分开后，粗加工产生的变形可以在半精加工中修正；半精加工中产生的变形可以在精加工中修正。
这样逐步减少加工余量，切削力及内应力的作用，逐步修正加工后的变形，就能最后达到零件的技术要求。
4、工序的集中与分散气门摇杆轴支座加工工序安排应注意两个影响精度的因素：（1）气门摇杆轴支座的刚度比较低，在外力作用下容易变性；（2）铸件切削时会产生较大的残余应力。
因此在气门摇杆轴支座加工工艺中，各主要表面的粗糙加工工序一定要分开，且采用大批生产，减少辅助时间，所以采用工序集中原则。
5、制定工艺路线根据先面后孔，先主要表面后次要表面和先粗加工后精加工的原则，将上端面的精铣和下端面的粗铣放在前面，下端面的精铣放在后面，每一阶段要首先加工上端面后钻孔，左右端面上Ø20（+0.1—-0.006）mm孔放后面加工。
初步拟订加工路线如下：（1）工艺路线方案一（2）工艺路线方案二（3）工艺路线方案比较、分析上述方案遵循了工艺路线拟订的一般原则，但某些工序还有一些问题还值得进一步讨论。
如车上端面，因工件和夹具的尺寸较大，在卧式车床上加工时，它们惯性力较大，平衡困难；又由上端面不是连续的圆环面，车削中出现断续切削容易引起工艺系统的震动，故改动铣削加工。
工序02应在工序01前完成，使上端面在加工后有较多的时间进行自然时效，减少受力变形和受热变形对2—Ø13mm通孔加工精度的影响。
修改后的工艺路线如下：（4）确定具体的工艺路线（含机床、工艺装备的选用）由于生产类型为大批生产，故加工设备适宜通用机床为主，辅以少量专用机床的流水生产线，工件在各机床上的装卸及各机床间的传动均由人工完成。
粗铣上端面：考虑到工件的定位夹紧方案及夹具结构设计等问题，采用立铣选择X1632立式铣床。
（参考文献（1）表6-18），选择直径D为Ø80mm立铣刀，参考文献（1）表7-88，通用夹具和游标卡尺。
粗铣下端面：采用上述相同的机床与铣刀，通用夹具及游标卡尺。
精铣下端面：采用上述相同的机床与铣刀，通用夹具及游标卡尺。
粗铣左端面：采用卧式铣床X6132，参考文献（1）表6—21，采用以前的刀具，专用夹具及游标卡尺。
精铣左端面：采用卧式铣床X6132,参考文献（1）表6—21，专用夹具及游标卡尺。
钻2-Ø13mm孔：采用Z3025B*10，参考文献（1）表6—26，通用夹具。
刀具为d为Ø13.0的直柄麻花钻，参考文献（1）表7—111。
钻Ø18孔：钻孔直行为Ø118mm，选择摇臂钻床Z3025参考文献（1）表6—26，采用锥柄麻花钻，通用夹具及量具。
镗Ø20（+0.1——+0.06）mm孔：粗镗：采用卧式组合镗床，选择功率为1.5KM的ITA20镗削头，参考文献（1）表5—88。
选择镗通孔镗刀及镗杆，专用夹具，游标卡尺。
6、确定机械加工余量、工序尺寸、毛坯尺寸、加工余量工序Ⅰ：粗铣上端面，保证表面粗糙度要求Ra12.5 um经查参考文献（1）表3—12可得，铣削上端面的加工余量为4mm，又由零件对上顶端表面的表面精度RA=12.5mm可知，粗铣的铣削余量为4mm。
确定每齿进给量及铣削深度取每齿进给量为fz＝0.2mm／z（粗铣）铣削宽度ae =2.5mm，铣削深度aP=50mm切削速度：初步取主轴转速为150r／min（粗铣）又前面已选定直径Ｄ为Ø80mm，故相应的切削速度分别为：3.14/1000 3.1480150/100037.68/minv Dn m==⨯⨯=粗切削工时：粗铣：122()2765.07min 1500.2c z l l l tc n f ⨯++⨯===⨯⨯工序Ⅱ：铣削底面底面铣削余量为3mm ，粗铣的铣削余量为2mm ，精铣余量1mm ，精铣后公差登记为IT7～IT8。
确定每齿进给量及铣削深度取每齿进给量为fz ＝0.2mm ／z （粗铣）取每齿进给量为fz ＝0.05mm ／z （精铣）（参考《切削手册》表3-3） 粗铣走刀一次ap ＝2mm ，精铣走刀一次ap ＝1mm切削速度：初步取主轴转速为150r ／min （粗铣），取精铣主轴的转速为300r ／min 。
又前面已选定直径Ｄ为Ø80mm，故相应的切削速度分别为：3.14/1000 3.1480150/100037.68/min v Dn m ==⨯⨯=粗 3.14/1000 3.1480300/100075.36/minv Dn m ==⨯⨯=精符合要求。
切削工时： 粗铣：122()2815.4min 1500.2c z l l l tc n f ⨯++⨯===⨯⨯精铣：122()2812.7min 3000.2c z l l l tc n f ⨯++⨯===⨯⨯故：基本时间 5.4 2.78.1minC j t t t =+=+=基本工序Ⅲ：钻2×¢13两通孔切削用量刀具选择：选择高速钢麻花钻，do=φ13mm ， 查《切削手册》 r mm f /86.0~70.0= 262.0313ld ==<， 所以r mm f /70.0=，按钻头强度选择r mm f /55.1= 按机床强度选择r mm f /63.0=，最终决定选择机床已有的进给量r mm f /48.0= 经校验m a x 7085F F f <= 校验成功。
钻头磨钝标准及寿命：后刀面最大磨损限度（查《切削手册》）为0.5～0.8mm ，寿命min 60=T 。
切削速度，查《切削手册》：r mm v c /10= 修正系数 0.1=TV K 0.1=MV K 0.1=tv K5.1=Kxv 0.11=v K 10=apv K 故r mm v c /15=010********367.4/min 3.1413s v x n r d π===⨯ 查《切削手册》机床实际转速为 420/min c n r = 故实际的切削速度 011.87/1000sc d n v mm r π==校验扭矩功率Nm M c 73= Nm M m 2.144= 所以m c M M < E c P kw P <=0.2~7.1故满足条件，校验成立。
