35kV交联电缆耐压试验装置及试验标准探讨

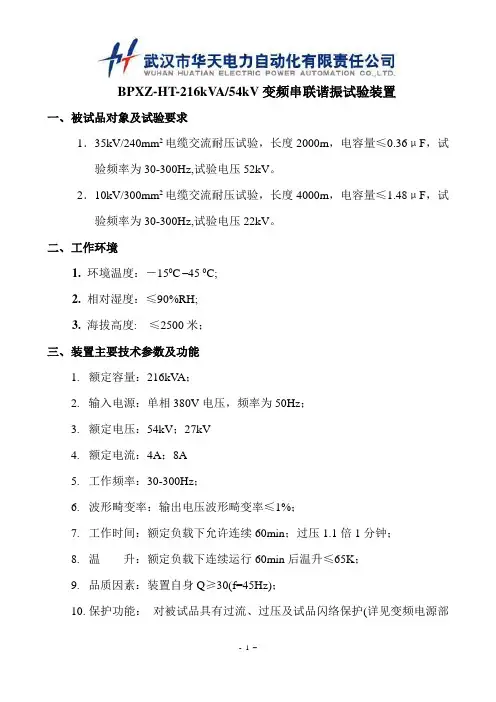

BPXZ-HT-216kV A/54kV变频串联谐振试验装置一、被试品对象及试验要求1．35kV/240mm2电缆交流耐压试验，长度2000m，电容量≤0.36μF，试验频率为30-300Hz,试验电压52kV。

2．10kV/300mm2电缆交流耐压试验，长度4000m，电容量≤1.48μF，试验频率为30-300Hz,试验电压22kV。

二、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；三、装置主要技术参数及功能1.额定容量：216kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：54kV；27kV4.额定电流：4A；8A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量确定35kV/240mm2电缆交流耐压试验，长度2000m，电容量≤0.36μF，试验频率为30-300Hz,试验电压52kV。

频率取32HZ试验电流 I=2πfCU试 =2π×32×0.36×10-6×52×103=3.7A对应电抗器电感量 L=1/ω2C=69H,设计四节电抗器，使用电抗器二节串联二组并联，则单节电抗器为54kVA/27kV/2A/69H，装置总容量为216kVA。

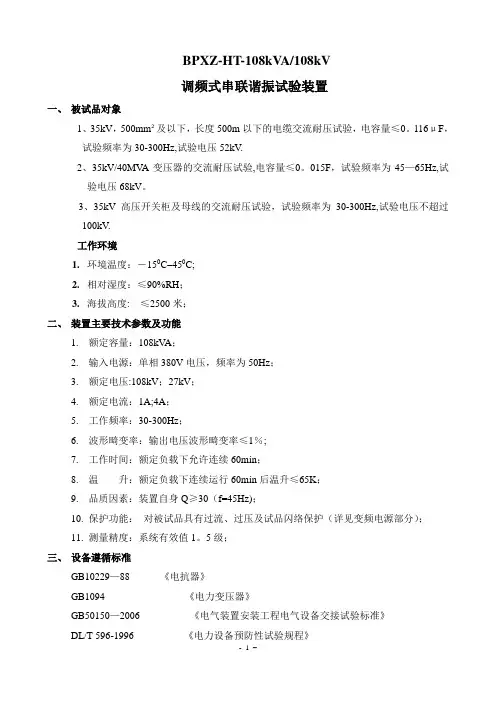

BPXZ-HT-108kVA/108kV调频式串联谐振试验装置一、被试品对象1、35kV，500mm²及以下，长度500m以下的电缆交流耐压试验，电容量≤0.116μF,试验频率为30—300Hz，试验电压52kV。

2、35kV/40MV A变压器的交流耐压试验，电容量≤0。

015F，试验频率为45-65Hz，试验电压68kV。

3、35kV高压开关柜及母线的交流耐压试验，试验频率为30-300Hz，试验电压不超过100kV。

工作环境1.环境温度:－150C–450C;2.相对湿度：≤90％RH;3.海拔高度：≤2500米；二、装置主要技术参数及功能1.额定容量：108kV A；2.输入电源：单相380V电压,频率为50Hz;3.额定电压：108kV；27kV；4.额定电流：1A;4A；5.工作频率：30-300Hz；6.波形畸变率:输出电压波形畸变率≤1％；7.工作时间：额定负载下允许连续60min；8.温升:额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30（f=45Hz）；10.保护功能：对被试品具有过流、过压及试品闪络保护（详见变频电源部分)；11.测量精度：系统有效值1.5级；三、设备遵循标准GB10229—88 《电抗器》GB1094《电力变压器》GB50150—2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094。

1—GB1094.6—96 《外壳防护等级》GB2900《电工名词术语》GB/T16927。

1~2-1997《高电压试验技术》四、装置容量确定：35kV,500mm²及以下，长度500m以下的电缆交流耐压试验，电容量≤0.116μF，试验频率为30—300Hz，试验电压52kV。

频率取50Hz试验电流 I=2πfCU=2π×50×0。

116×10—6×52×103=1。

35kV电缆耐压试验方法近年来，橡塑电缆特别是交联聚乙烯电缆得到了充分的发展，在中压等级基本取代了绝缘纸电缆和油电缆。

为了检查电缆的抗压强度好坏，因此需要对电缆进行绝缘耐压试验。

通过耐压试验可以有效的检查出电缆绝缘中的气泡、机械损伤等局部缺陷，反映出出电缆绝缘老化、受潮等情况。

根据试验电压的不同，电缆耐压试验又分为直流耐压试验和交流耐压试验（工频交流耐压和超低频耐压）。

1、通过直流耐压试验可以检查出电缆绝缘中的气泡、机械损伤等局部缺陷，通过直流泄漏电流测量可以反映绝缘老化、受潮等缺陷，从而判断绝缘状况的好坏。

但是根据国内外一些运行经验表明，如果对交联聚乙烯电缆施加直流电压，直流耐压试验在绝缘中的应力分布与实际交流运行电压在绝缘中的应力分布是不同的。

前者主要按电阻分布，后者主要按电容分布，所以直流耐压试验并不能反映交联聚乙烯电缆的故障及实际运行情况；直流耐压试验不仅不能有效地发现交联聚乙烯电缆绝缘中的水树枝老化现象等绝缘缺陷，而且由于空间电荷的作用，还容易造成高压电缆在交流情况下某些不会发生问题的地方，在进行直流高压试验后，投运不久即发生过程中被击穿；直流耐压试验时，电缆缺陷部分发生闪络或击穿可能会危害到其他正常的电缆和接头的绝缘部分；直流耐压试验有积累效应，将加速绝缘的老化，缩短其使用寿命。

因此中压电缆不宜采用直流耐压试验！2、通过施加交流试验电压，可以弥补电缆直流耐压试验的不足，并且可以有效地鉴别正常绝缘的绝缘水平。

测量电缆的交流耐压试验最常用的设备是变频串联谐振耐压装置，串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L 和试品C 串联谐振，谐振电压即为加到试品上电压。

由于电缆为容性负载，需要很大的试验容量，导致试验变压器体积太大，搬运比较困难。

因此也不宜采用串联谐振耐压装置！3、除串联谐振耐压之外，还以采用超低频耐压试验装置进行电缆的交流耐试验。

BPXZ-HT-108kVA/108kV调频式串联谐振试验装置一、被试品对象1、35kV，500mm²及以下，长度500m以下的电缆交流耐压试验，电容量≤0。

116μF，试验频率为30-300Hz,试验电压52kV.2、35kV/40MV A变压器的交流耐压试验,电容量≤0。

015F，试验频率为45—65Hz,试验电压68kV。

3、35kV高压开关柜及母线的交流耐压试验，试验频率为30-300Hz,试验电压不超过100kV.工作环境1.环境温度：－150C–450C;2.相对湿度：≤90%RH；3.海拔高度: ≤2500米；二、装置主要技术参数及功能1.额定容量：108kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压:108kV；27kV；4.额定电流：1A;4A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1％;7.工作时间：额定负载下允许连续60min；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30（f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护（详见变频电源部分）；11.测量精度：系统有效值1。

5级；三、设备遵循标准GB10229—88 《电抗器》GB1094《电力变压器》GB50150—2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094。

1-GB1094。

6—96 《外壳防护等级》GB2900《电工名词术语》GB/T16927。

1～2—1997《高电压试验技术》四、装置容量确定：35kV，500mm²及以下，长度500m以下的电缆交流耐压试验，电容量≤0。

116μF，试验频率为30-300Hz，试验电压52kV。

频率取50Hz试验电流 I=2πfCU=2π×50×0。

116×10—6×52×103=1。

35kv高压电缆交流耐压试验标准摘要：I.引言- 介绍35kv 高压电缆交流耐压试验的目的和重要性II.35kv 高压电缆交流耐压试验的标准- 试验电压和时间的标准- 试验频率和波形的要求- 试验过程中可能出现的问题及解决方法III.35kv 高压电缆交流耐压试验的设备- 试验变压器- 电抗器- 电容分压器- 补偿电容器- 测量仪器IV.35kv 高压电缆交流耐压试验的操作步骤- 试验前的准备- 试验过程中的操作- 试验结束后的处理V.35kv 高压电缆交流耐压试验的结果分析- 判断试验是否通过的标准- 结果的记录和报告VI.总结- 概括35kv 高压电缆交流耐压试验的重要性- 强调标准操作和结果分析的重要性正文：随着电力系统的不断发展，35kv 高压电缆在电力传输中的作用越来越重要。

为了保证电缆的安全可靠运行，对35kv 高压电缆进行交流耐压试验是必不可少的。

本文将详细介绍35kv 高压电缆交流耐压试验的标准、设备和操作步骤，以及结果分析和总结。

I.引言35kv 高压电缆交流耐压试验是检验电缆绝缘强度的一种重要方法。

通过试验，可以发现电缆绝缘存在的问题，及时采取措施予以解决，以确保电缆的安全可靠运行。

II.35kv 高压电缆交流耐压试验的标准35kv 高压电缆交流耐压试验的标准主要包括试验电压和时间的标准、试验频率和波形的要求。

试验电压和时间的标准根据电缆的额定电压和型号来确定，一般要求试验电压为60%~80% 的额定电压，试验时间为10 分钟。

试验频率和波形的要求为正弦波，频率一般为50 赫兹。

III.35kv 高压电缆交流耐压试验的设备35kv 高压电缆交流耐压试验所需的设备主要包括试验变压器、电抗器、电容分压器、补偿电容器和测量仪器。

试验变压器用于提供试验电压，电抗器用于限制电流，电容分压器用于测量试验电压，补偿电容器用于提高试验波形的稳定性，测量仪器用于测量试验数据。

IV.35kv 高压电缆交流耐压试验的操作步骤35kv 高压电缆交流耐压试验的操作步骤主要包括试验前的准备、试验过程中的操作和试验结束后的处理。

35kv电缆交流耐压试验标准35KV交流耐压试验标准：一、试验目的1. 为了确认电缆的电气强度，确定电缆承受35KV及以下的持久及瞬间电压无损；2. 为了证实试验样品的外护套和电子屏蔽(如有)与地线之间的电气连接是否牢固，以及可否有效地减少高电压辐射；3. 为了测知电缆在此高电压下是否能停留正常性能，足以满足电缆的正常应用要求。

二、试验环境1.）室温：应为-25℃～+40℃；2.）湿度：在正常情况下湿度不大于90%；3.）充电时，试验架上线路，包括引线及索具等，要符合国标，分布均匀，且接触良好。

三、试验方法1. 接地极方法：在电压两端各接地一极，把两极也半放到两接头一侧；2. 平衡引线方法：把整个电缆均分收缩到左右两极；3. 水平方法：将电压兆伏值提高3-5兆伏；4. 变压方法：将电压步进增至规定的测试电压。

四、试验安全1. 将测试电压保持在安全的电压及电流范围内；2. 避免高电压跳变，以及在整个耐压过程中锥形电压大幅升高；3. 完成耐压测试后，需确保电线、接头没有穿孔或裂口，没有外出电传导体碎片。

五、基本要求1. 根据所用电压等级及型号，保证每根电缆的耐压强度满足国家要求，即此种电压的无载电压耐受时间不少于：（1）35KV类电缆无载电压耐受时间：5min；（2）35KV类电缆实际电压耐受时间：15min。

2. 将两端的连接头（母插头）紧固牢固，能承受不少于规定电压耐受时间的变焦载荷；3. 不宜进行35KV及以下电压电缆短路放电测试（或称“静电放电测试”），除非调试前有确定的理由认为需要进行。

4. 试验时必须停止输送的高压变压器的电流，避免产生放电形成的电火花。

5. 对电线放电前应做出完好的使用保护措施，对特殊方面加以记载；6. 耐压测试时不宜有人在现场，以免发生意外。

35kv高压电缆交流耐压试验标准1. 介绍35kv高压电缆交流耐压试验标准是电力行业中非常重要的一项测试标准，用于评估高压电缆在正常工作状态下的绝缘性能和耐压能力。

通过对35kv高压电缆进行交流耐压试验，可以有效地保障电力系统的安全稳定运行，防止绝缘击穿和漏电等事故的发生。

2. 标准要求35kv高压电缆交流耐压试验标准对测试设备、测试条件、测试方法、测试结果等方面都有详细的要求。

其中，测试设备要求能够提供稳定可靠的交流高压电源，并且具有足够的输出功率和频率范围。

测试条件方面，需要考虑电缆的长度、环境温度、湿度等因素，以保证测试结果的准确性和可靠性。

测试方法包括对电缆的绝缘电阻、介损因数、交流击穿电压等进行检测，以判断电缆的绝缘状况。

测试结果应符合相关的国家标准和行业规范，并且需要进行记录和归档。

3. 个人观点35kv高压电缆交流耐压试验标准的制定和执行对电力行业的发展具有重要意义。

通过严格执行测试标准，可以有效防止电缆故障和事故的发生，保障电网的安全稳定运行。

不断优化和完善测试标准，也是推动电力行业技术进步和提高整体安全水平的重要手段。

4. 总结35kv高压电缆交流耐压试验标准是电力行业中不可或缺的重要环节，其严格执行和完善将有助于提高电力系统的可靠性和安全性。

在未来的发展中，我们需要持续关注测试标准的更新和完善，以应对日益复杂和严峻的电力环境挑战。

以上就是我对35kv高压电缆交流耐压试验标准的一些个人理解和观点，希望能对您有所帮助。

35kv高压电缆交流耐压试验标准在电力行业中有着非常重要的作用，它不仅可以保障电力系统的安全稳定运行，还可以推动电力行业技术的不断进步。

下面我将从测试设备、测试条件、测试方法等方面对35kv高压电缆交流耐压试验标准进行更详细的介绍和扩写。

测试设备是35kv高压电缆交流耐压试验中至关重要的一环。

测试设备要求能够提供稳定可靠的交流高压电源，以确保测试结果的准确性和可靠性。

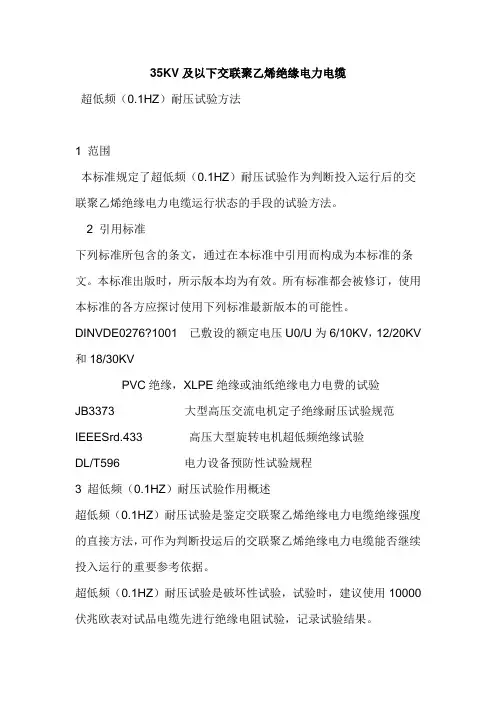

35KV及以下交联聚乙烯绝缘电力电缆超低频（0.1HZ）耐压试验方法1 范围本标准规定了超低频（0.1HZ）耐压试验作为判断投入运行后的交联聚乙烯绝缘电力电缆运行状态的手段的试验方法。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

DINVDE0276?1001 已敷设的额定电压U0/U为6/10KV，12/20KV 和18/30KVPVC绝缘，XLPE绝缘或油纸绝缘电力电费的试验JB3373 大型高压交流电机定子绝缘耐压试验规范IEEESrd.433 高压大型旋转电机超低频绝缘试验DL/T596 电力设备预防性试验规程3 超低频（0.1HZ）耐压试验作用概述超低频（0.1HZ）耐压试验是鉴定交联聚乙烯绝缘电力电缆绝缘强度的直接方法，可作为判断投运后的交联聚乙烯绝缘电力电缆能否继续投入运行的重要参考依据。

超低频（0.1HZ）耐压试验是破坏性试验，试验时，建议使用10000伏兆欧表对试品电缆先进行绝缘电阻试验，记录试验结果。

超低频（0.1HZ）耐压试验设备一般由0.1HZ电压发生器、输出试验电压的波形或频率批示器、显示输出峰值电压和电流的仪表、记录试验时间的计时器、保护电阻、长度不小于30米的特制柔性连接电缆等部分组成。

试验设备必须具备有可靠的过流或过压保护功能、启动功能以及内置放电功能。

4 试验设备4.1 0.1HZ电压发生器0.1HZ电压发生器，提供正弦波或余弦方波电压，能够连续升压，输出电压幅值不稳定性应小于1%，在其额定电压下，波形不失真的负载电容能力不小于1.5μF。

4.2 试验电压的波形和频率试验电压的波形为：a.正弦波或b.余弦方波；正弦波的峰值函数应在范围内，频率应在0.1HZ范围内；余弦方波极性变换时间不大于2ms，频率应在0.1HZ范围内。

4.3 显示仪器电流表和电压表的精度等级等于或高于1.5级，每年校正一次。

35kv电缆耐压试验标准
35kV电缆的交流耐压试验标准根据GB/T12706-2008标准要求，有两种不同的试验方案：
1.例行耐压试验：
●施加交流电压65kV/30min或91kV/5min。

2.出厂试验：
●施加交流电压65kV/30min或91kV/5min。

此外，除了耐压试验，35kV和10kV电缆还需要进行局部放电试验，这个试验通常由电缆生产厂家或专业检测机构进行。

在进行耐压试验时，应注意以下几点：
◆使用合适的实验变压器，容量应大于50kVA。

◆电压等级至少应大于额定电压的3倍。

◆配备4倍额定电压的高压硅堆。

◆电缆头硬外皮应拨开，长度大于500mm，并固定高于地面一米。

◆使用无水酒精或四氯化碳清洁电缆表面。

◆试验过程中应使用放电电阻对电缆进行放电。

BPXZ-HT-108kVA/108kV调频式串联谐振试验装置一、被试品对象1、35kV，500mm²及以下，长度500m以下的电缆交流耐压试验，电容量≤0。

116μF，试验频率为30-300Hz,试验电压52kV.2、35kV/40MV A变压器的交流耐压试验,电容量≤0。

015F，试验频率为45—65Hz,试验电压68kV。

3、35kV高压开关柜及母线的交流耐压试验，试验频率为30-300Hz,试验电压不超过100kV.工作环境1.环境温度：－150C–450C;2.相对湿度：≤90%RH；3.海拔高度: ≤2500米；二、装置主要技术参数及功能1.额定容量：108kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压:108kV；27kV；4.额定电流：1A;4A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1％;7.工作时间：额定负载下允许连续60min；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30（f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护（详见变频电源部分）；11.测量精度：系统有效值1。

5级；三、设备遵循标准GB10229—88 《电抗器》GB1094《电力变压器》GB50150—2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094。

1-GB1094。

6—96 《外壳防护等级》GB2900《电工名词术语》GB/T16927。

1～2—1997《高电压试验技术》四、装置容量确定：35kV，500mm²及以下，长度500m以下的电缆交流耐压试验，电容量≤0。

116μF，试验频率为30-300Hz，试验电压52kV。

频率取50Hz试验电流 I=2πfCU=2π×50×0。

116×10—6×52×103=1。

35kv电缆交流耐压试验标准35kv电缆是电力系统中常见的一种电缆，其在输电过程中承担着重要的作用。

为了确保35kv电缆的质量和安全性能，进行交流耐压试验是非常必要的。

本文将介绍35kv电缆交流耐压试验的标准和要求，以便相关人员能够准确、规范地进行测试工作。

一、试验目的。

35kv电缆交流耐压试验的主要目的是检验电缆在额定交流电压下的绝缘性能和耐压能力，以确保其在运行过程中不会发生击穿和其他安全隐患。

二、试验条件。

1. 试验环境温度，20℃±5℃。

2. 相对湿度，≤80%。

3. 试验电压波形，正弦波。

4. 试验时间，按照标准规定的时间进行持续试验。

三、试验步骤。

1. 试验前准备工作，检查试验设备和仪器是否正常，确认试验电压和试验时间是否符合标准要求。

2. 试验样品准备，将35kv电缆样品进行必要的预处理，确保样品表面清洁干燥，去除可能影响试验结果的外部因素。

3. 试验操作，将试验电压逐渐升高到规定数值，保持一定时间后逐渐降低至零，观察试验过程中是否出现异常情况。

4. 试验结果记录，记录试验过程中的电压、时间、试验样品状态等相关数据，并进行分析和总结。

四、试验标准。

35kv电缆交流耐压试验的标准主要包括国家标准、行业标准和企业标准。

在进行试验时，应严格按照相关标准的要求进行操作，确保测试结果的准确性和可靠性。

五、试验结果评定。

根据35kv电缆交流耐压试验的标准要求，对试验结果进行评定。

主要包括试验样品是否发生击穿、试验过程中是否出现异常情况、试验数据是否符合标准要求等方面的评定。

六、试验注意事项。

1. 试验操作人员应具备相关的电气知识和试验操作经验，确保试验过程的安全性和准确性。

2. 试验设备和仪器应定期进行检验和校准，确保其工作状态良好。

3. 试验样品的选取和准备应符合标准要求，确保试验结果的可靠性和可重复性。

七、结论。

35kv电缆交流耐压试验是保证电缆质量和安全性能的重要手段，对于电力系统的安全运行具有重要意义。

35kv高压电缆交流耐压试验标准本标准规定了35kv高压电缆的交流耐压试验方法、试验电压等级、试验电流频率、试验电场强度、试验波形及冲击电压、试验操作方式、试验持续时间、试验合格判定标准以及安全措施和注意事项。

本标准适用于35kv高压电缆的交流耐压试验，以确保电缆的电气性能和安全使用。

1. 电缆类型与规格本标准适用于35kv高压电缆，其绝缘材料可采用交联聚乙烯、聚氯乙烯等。

电缆应符合相关国家和行业标准，并具有相应的产品合格证明文件。

2. 试验电压等级交流耐压试验的电压等级应按照相关规定执行。

通常情况下，可按照电缆额定电压的1.5倍进行选择。

在特殊情况下，如电缆长度较长、敷设环境复杂等，应适当提高试验电压等级。

3. 试验电流频率交流耐压试验的电流频率应与电网频率保持一致，一般为50Hz。

在特殊情况下，如需要测试电缆的谐振频率等，应按照相关规定执行。

4. 试验电场强度在交流耐压试验中，应将电缆绝缘材料调整到规定的电场强度下进行测试。

通常情况下，电场强度不应超过额定电压下电缆绝缘材料所能承受的最大电场强度。

在特殊情况下，如需要测试电缆的耐压性能等，应适当提高电场强度。

5. 试验波形及冲击电压交流耐压试验的波形一般采用正弦波或方波。

在特殊情况下，如需要测试电缆的绝缘性能等，应按照相关规定执行。

冲击电压是指电缆在受到瞬间高电压冲击时所能承受的最大电压值。

在交流耐压试验中，应根据实际情况选择适当的冲击电压等级进行测试。

6. 试验操作方式交流耐压试验的操作方式一般采用工频高压发生器进行加压测试。

在特殊情况下，如需要测试电缆的谐振频率等，应采用其他适当的测试方法进行测试。

同时，在进行交流耐压试验时，应将电缆敷设在平稳的地面上，并使用适当的支撑物将电缆托起，以确保电缆与地面之间没有接触。

7. 试验持续时间交流耐压试验的持续时间应根据电缆的长度、敷设环境等因素进行适当调整。

通常情况下，耐压试验的持续时间不应少于1分钟。

**工程35kV 电缆交流试验方案**单位年月日审批页批准：年月日审核：年月日编写：年月日一、工程概况：线路名称：试验引用标准：Q/SDJ1011-2004 《电气设备交接和预防性试验规程》GB50150-2016 《电气装置安装工程电气设备交接试验标准》相关电缆出厂文件及厂家技术规范。

二、被试品的主要技术参数：电缆型号：YJV-26/35 截面积：400mm2额定电压：26/35kV长度：三、试验人员：试验现场负责人：试验安全负责人：试验人员：四、施工安全措施：1．工作负责人和现场安全员负责人监督各项安全措施的落实。

2．试验前被试电缆终端侧GIS设备附近加设安全遮栏，并悬挂“止步，高压危险”警示牌，试验时有专人看守。

3．被试电缆线路侧加设安全遮拦，并悬挂“止步，高压危险”警示牌，试验时有专人看守。

4．进入试验现场必须戴安全帽，高空作业必须挂安全带。

5．试验结束以后，不要马上靠近或接近高压设备，为防止意外发生，在确保残余电压完全释放，方可进行拆卸。

五、试验前准备工作及注意事项：1.被试电缆GIS侧所借用的GIS需安装完毕充气至标准压力，电缆接头制作完成并安装完毕。

2.电缆两侧屏蔽侧接地制作已完成，并按运行条件打开或合上屏蔽层接地开关。

3.耐压试验时在对应35kV电缆位置安装试验加压套管。

4.试验区域2米内未被试设备均应接地。

5.现场提供380V / 40A容量试验电源。

6.试验时GIS厂家应到现场配合试验。

六、试验设备：试验设备为变频串联谐振试验成套设备，型号为VFSR-5000/500，配置如下1．变频电源（VF-3/300 1台）输入电压 380V，三相，50Hz 输出电压：0-460V输出容量：150kW 输出电流：650A频率调节范围：30Hz-300Hz2．励磁变（YD-150/5/40 1台）额定输入：460V，652A额定容量：150kVA频率范围：30Hz-300Hz3．试验电抗器（YDTK-4300/130 2只）额定电压：130kV 频率：30Hz-300Hz额定电流：30A 额定容量：3900kVA4．电容式分压器（TRF-150/0.001）电容量为1000pF 额定电压：300kV频率范围：30Hz-300Hz七、耐压标准和试验项目：A．电缆核相：检查被试电缆的相位是否一致。

35kV电力电缆耐压试验方案35kV电力电缆耐压试验方案一、组织措施一）施工组织：试验负责人：XX试验班组：XX现场安全监护人：XX二）工程概况及工作任务：工程概况：XXX工作任务：对XX线35kV电力电缆进行交流耐压试验三）责任分工：1、试验负责人：负责组织、指挥工作班人员安全开展工作，对整个作业过程的安全、工作质量进行监督，并结合实际进行安全思想教育，同时整个过程进行指导并负责，完成本工程项目。

检查工作是否安全、工作票上所填安全措施是否正确完备、各工作面负责人和工作班人员是否适当和足够，精神状态是否良好。

2、试验操作人：负责整个耐压试验的试验前检查、试验加压及相关被试验设备拆、接线等工作。

3、现场安全负责人：为本次工作提供安全监督，对工作全过程、全方位进行动态安全检查，纠正违章行为检查安全隐患，监督《安全生产法》、《安规》、《两票实施细则》、《防止人身伤亡事故十项重点措施》的执行、对违章人员批评教育等。

四）工作时间：施工时间：2011年X月X日至试验完毕二、技术措施：一）、标准技术规范的选取1 《电力设备交接和预防性试验规程》（广西电网公司企业标准2009版）、2 《电气装置安装工程电气设备交接试验标准》（GB50150-2006）3 《高压电气设备试验方法》；4 《电业安全工作规程（发电厂和变电所电气部分）》；5 《电力工业技术监督标准汇编》电气绝缘分册；二)试验步骤和计划安排1．试验前的准备工作：（1）、施工所需要用的工器具、安装材料准备充分，并做好检查（2）、办理好施工工作票,做好安全技术交底（3）、当天参加施工的所有人员和有关负责人应提前到现场做好准备工作（4）、施工电源施工用电源箱内的开关要接成三相五线制，从施工用电源箱接电源使用前，必须用万用表测量电源，确保开关下端没有电时才能接上电源线。

所有用电器具要求有良好接地。

2.试验步骤：（1）、检查电缆线路的相位电缆线路的两端相位应一致并与电网相位相符合。

35kv交流耐压试验标准35kv交流耐压试验是电力设备在运行中必不可少的一项测试工作，其目的是检验设备在额定电压下能否正常运行，以及设备在额定电压下的绝缘性能是否符合要求。

本文将对35kv交流耐压试验的标准进行详细介绍，以便于广大电力设备相关工作者了解和掌握相关知识。

首先，35kv交流耐压试验的标准包括以下几个方面，一是试验设备的选择，二是试验环境的要求，三是试验前的准备工作，四是试验过程中的注意事项，五是试验后的数据处理和分析。

下面将逐一进行介绍。

首先是试验设备的选择。

在进行35kv交流耐压试验时，应选择符合国家标准和行业规范的试验设备，确保设备的准确性和稳定性。

同时，应对试验设备进行定期的检定和校准，以确保其测试结果的准确性。

其次是试验环境的要求。

35kv交流耐压试验应在干燥通风的环境中进行，避免试验设备和被测设备受潮或受到其他外界环境的影响。

同时，应确保试验场地的安全性，避免发生意外事故。

接下来是试验前的准备工作。

在进行35kv交流耐压试验前，应对被测设备进行全面的检查和清洁，确保设备表面无尘污和导电物质。

同时，应对试验设备进行全面的检查和调试，确保试验设备处于正常工作状态。

然后是试验过程中的注意事项。

在进行35kv交流耐压试验时，应严格按照操作规程进行操作，避免发生操作失误。

同时，应对试验过程中的异常情况进行及时处理，确保试验过程的顺利进行。

最后是试验后的数据处理和分析。

在35kv交流耐压试验结束后，应对试验数据进行及时整理和分析，得出准确的测试结果。

同时，应对试验设备和被测设备进行全面的检查和评估，确保设备的安全性和可靠性。

综上所述，35kv交流耐压试验是电力设备运行中不可或缺的一项测试工作，其标准的严格执行对于保障设备的安全性和可靠性具有重要意义。

希望本文的介绍能够对广大电力设备相关工作者有所帮助，使他们能够更加全面地了解和掌握35kv 交流耐压试验的相关知识。

35kv电缆耐压试验用电压35kV电缆耐压试验用电压电缆是电力系统中不可或缺的一部分，它承担着输送和分配电能的重要任务。

为了确保电缆的安全可靠运行，耐压试验是必不可少的环节之一。

本文将围绕35kV电缆耐压试验用电压展开讨论，介绍其背景、测试原理、测试方法以及测试过程中需要注意的事项。

一、背景35kV电缆是一种高压电缆，用于输送较大功率的电能。

由于电缆长时间运行在高压状态下，可能会存在绝缘老化、绝缘损坏等问题，因此需要进行耐压试验来评估其绝缘性能，以确保电缆能够安全可靠地运行。

二、测试原理耐压试验是通过施加一定电压的方法，检测电缆在高电压下的绝缘性能。

在35kV电缆耐压试验中，一般采用交流耐压试验，即施加交流电压。

三、测试方法1. 施加电压：将交流电压施加到35kV电缆上，一般持续一段时间。

在测试过程中，需要注意电压的稳定性和均匀性，以确保测试结果的准确性。

2. 检测绝缘状况：在电压施加的同时，通过绝缘电阻测试仪等设备监测电缆的绝缘状况。

绝缘电阻值反映了电缆绝缘的质量，通常要求绝缘电阻大于一定数值，以达到耐压要求。

3. 观察电缆表面：在测试过程中，还需要观察电缆表面是否有电晕放电、击穿等现象，以评估电缆绝缘的完整性和可靠性。

四、测试过程中的注意事项1. 安全第一：耐压试验涉及高电压，测试人员必须严格遵守相关安全规范，佩戴好个人防护装备，确保自身安全。

2. 测试设备的选择和校验：测试设备的选择和校验对测试结果的准确性至关重要，需要确保测试设备的精度和可靠性。

3. 测试环境的准备：测试环境应具备良好的绝缘性能，避免测试中出现外界干扰，影响测试结果。

4. 测试记录和数据分析：在测试过程中，要及时记录测试数据和现象，并进行数据分析，以便后续的综合评估和判断。

5. 测试后处理：测试结束后，要对测试设备进行清洁和维护，并妥善保管测试记录和数据，以备后续参考和审查。

总结：35kV电缆耐压试验是确保电缆安全可靠运行的重要环节。
